BEDIENUNGSANLEITUNG PRPVC249 RIBIMEX

DE TAUCHPUMPE Bedienungs- und Wartungsanleitung

ES BOMBA SUMERGIBLE Manual De Instrucciones Y Mantenimiento

Réf. / Atr. Nr.: PRPVC249/1 / 511306

AVERTISSEMENT:

Vor Gebrauch des Gerätes müssen Sie diese Bedienungsanleitung sorgfältig gelesen und verstanden haben.

Falscher Gebrauch kann zu Verletzungen und/oder Geräteschäden führen.

These Anleitungmente sorgfältig aufbewahren.

ADVERTENCIA:

Achtung! Diese Pumpe ist nicht fur Swimmingpools gedacht. Sie darauf auf keinen Fall fur die Reinigung und fur sonstige Wartungseingriffe an Swimmingpools eingesetzt werden.

These Pumpe eignet sich nicht fur das Fordern von Verbrauchswasser.

I. ListederEinzelteile

II. Technische Daten

III. Sicherheitsanweisungen

IV. So goht's los

V. Inbetriebnahme

VI. Wartung und Lagerung

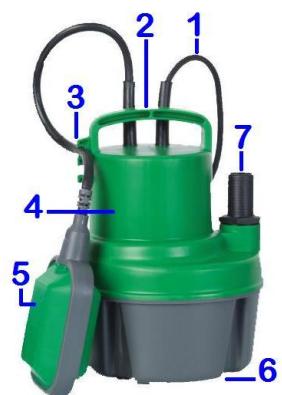

I. LISTE DER EINZELTEILE

1. Kabel
2. Transportgriff
3. Schnellverbinder
4. Pumpengehäuse
5. Schwimmer
6. Ansauglocher
7. Verbindung

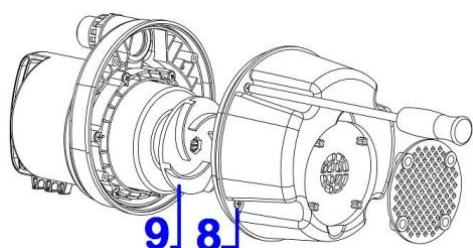

8. Schraube
9. Turbine

Fig.1

Fig.2

II. TECHNISCHE DATEN

Art.Nr.	PRPVC249/1 / 511306
Modell / Typ	Q1CP-250C
Stromversorgung	230V ~ 50Hz
Motor	250W
Max. Förderleistung	4000 l/h
Max. druck	0,5bar
Max. Förderhöhe	6m
Max Eintauchtiefe	5m
Minimal-Wasserspiegel für den Betrieb	5cm
Teilchenabmessung	3mm
Schlauchverbinder Durchmesser	1”
Gewicht	4,6
Max. Einsetztemperatur	35°C

Symbole

A	Achtung! Bei Nichtbeachtung der Sicherheitsanforderungen besteht die Gefahr von Verletzungen und/oder Geräteschäden
Bedienungsanleitung sorgfältig lesen.
Unbefugte (besonders Kinder) und Tiere vom Gerät und von der Arbeitsumgebung fernhalten
Vor der Wartung, Reinigung oder anderen Eingriffen am Gerät sowie bei Nichtbenutzung Netzsteckerziehen.Ziehen Sie den Netzstecker, wenn das Gerät oder das Strom- bzw. Verländerungskabel während der Benutzung beschädigt oder durchtrennt wird.Um das Gerät von der Stromversorgung zu trennen, den Netzsteckerziehen. Nicht am Kabelziehen.
Gerät nicht im Hausmüll entsorgen.Bringen Sie das Gerät zu einem Recyclingzentrum.Fragen Sie ihre zuständige Behörde oder das Recyclingzentrum nach weiteren Informationen zur sicheren Entsorgung.

III. SICHERHEITSANWEISUNGEN

Vor Benutzung des Gerätes mussen Sie alle Sicherheitsanweisungen sorgfältig gelesen und verstanden haben.

Befolgen Sie stets die Sicherheitsanweisungen, um die Gefahr von Verletzungen und Geräteschäden zu vermeiden.

3.1- VOR GEBRAUCH ALLE INFORMATIONEN LESEN.

1. Arbeitsumgebung sauber halten

Eine unordentliche Arbeitsumgebung kann zu Unfallen und Verletzungen führen.

1. Achten Sie auf die tatsäch Umgebung

Arbeitsumgebung ausreichend beleuchten (Tageslicht oder ausreichende künstliche Beleuchtung).

Arbeitsumgebung gut belüften.

Das Gerät nicht verwenden, wenn Feuer- oder Explosionsgefahr besteht (in der Höhe von entzündlichen Flüssigkeiten, Feststoffen oder Gasen).

1. Vorsicht vor elektrischem Schlag

Körperkontakt mit geerdeten Oberflächen vermeiden (z.B. Rohre, Heizung, Herd, Kühlschrank).

1. Gerät von Kindern fernhalten

Lassen Sie keine Unbefugten das Gerät oder das Strom- bzw. Verlängerungskabel berühren.

Unbefugte (vor allem Kinder) vom Gerät und von der Arbeitsumgebung fernhalten.

Kinder vom Gerät fernhalten. Lassen Sie niemals Kinder das Gerät benutzen. Achten Sie darauf, dass Kinder nicht unbeaufsichtigt mit dem Gerätspielen.

1. Lagerung bei Nichtbenutzung

Lagern Sie das Gerät bei Nichtbenutzung an einem trockenen, sicheren Ort außer Reichweite von Kindern.

1. Gerät nicht überstrapazieren

Das Gerät Funktioniert am besten und sichersten mit der Geschwindigkeit, für die es vorgesehen ist. Gerät nicht für Arbeiten benutzen, für die es nicht vorgesehen ist. Das Gerät Funktioniert am besten und sichersten, wenn es nur für die Arbeiten eingesetzt wird, für die es vorgesehen ist.

1. Richtiges Gerät verwenden

Kleine Geräte nicht für Arbeiten einsetzen, für die Hochleistungsgeräte bestehtigt werden.

1. Geeignete Kleidung tragen

Während des Einrichtung, keine weite Kleidung oder Schmuck tragen. Sie konnten von den beweglichen Geräteilen eingezogen werden.

Bei längerem Haar Haarschutz trag.

1. Schutzkleidung tragen

Während des Einrichtung, tragen Sie den Arbeitsbedingungen und der Arbeitsumgebungsentsprechende Schutzkleidung

Schutzhelm, Schutzbrille, Ohrenschützer, Gesichts- oder Staubmaske, Gummihandschuhe und rutschfeste Schuhe tragen, um die Gefahr von Verletzungen während der Benutzung oder der Einstellung des Gerätes zu vermeiden.

1. Stromkabel nicht überstrapazieren

Das Gerät nicht am Kabel tragen und nicht am Kabelziehen, um den Netzstecker zuziehen.

Das Stromkabel von Hitze, Öl und scharfen Kanten fernhalten.

Gerä regelmäßig überprüfen und bei Beschädigungen von einem autorisierten Kundendienst reparieren setzen.

Verlägerungskabel regelmäßig überprüfen und ersetzen, falls es beschädigt ist.

1. Überforderern Sie sich nicht

Achten Sie auf einen sicheren Stand und ein stabiles Gleichgewicht.

1. Gerät sorgfältig warten

Gerät sauber halten, damit es möglichst gut und sicher Funktioniert.

Die Anweisungen zum Schmieren und zum Auswechseln von Zubehör befolgen.

Griffe trocken und sauber halten und von Öl und Fett fernhalten.

1. Netzsteckerziehen

Bei Nichtbenutzung, Wartung und Auswechseln von Zubehör wie Aufsätzen.

1. Zufälliges Anlassen vermeiden

Der Hauptschalter muss ausgeschaltet sein, wenn das Gerät eingestöpselt wird.

1. Verwendung von Verlängerungskabeln

Bei der Verwendung eines Verlängerungskabels darauf auf achten, dass das Kabel den Spezifizierungen des Gerätes entspricht.

Bei Verwendung im Freien nur Verlängerungskabel verwenden, die dafür geeignet sind.

1. Seien Sie wachsam

Achten Sie auf das, was Sie tun. Benutzen Sie ihren gesunden Menschenverstand.

Das Gerät nicht verwenden, wenn Sie mäde sind oder unter dem Einfluss von Alkohol, Medikamenten oder Drogen stehen.

1. Auf beschädigte Teile überprüfen

Vor der Benutzung oder Wiederbenutzung sicherstellen, dass das Gerät korrekt Funktioniert.

1. Defekte Schalter oder beschädigte Teile von einem autorisierten Kundendienst reparieren oder ersetzen setzen. Gerät nicht verwenden, wenn es nicht über den Hauptschalter ein- und ausgeschaltet werden kann.

2. Achtung

Die Verwendung von Zubehör, das nicht in dieser Bedienungsanleitung empfohlen wird, kann zu Verletzungen und Geräteschäden führen.

Der Benutzer und/oder Betreiber des Gerätes übernimmt für jegliche Schäden an fremdem Eigentum und/oder für Personenschäden die volle Verantwortung.

1. Das Gerät von einem qualifizierten Fachmann reparieren lessen

Beschädigte Teile sollenen, wenn in dieser Bedienungsanleitung nicht anders angegeben, von einem autorisierten Kundendienst repariert oder ersetzt werden.

Das Gerät entspricht den geltenden Sicherheitsvorschriften. Reparaturen sollenn nur von einem qualifizierten Fachmann unter Verwendung von Original-Ersatzteilen durchgeführt werden, um jegliche Gefahren zu vermeiden.

1. Hinweise:

Die in dieser Bedienungsanleitung genommen Sicherheitsanweisungen konnen nicht in allen Einzelheiten die Arbeitsumstände beschreiben, die bei der Verwendung des Gerätes zu Problemen führen konnen.

Der Betreiber und/oder Benutzer des Gerätes muss seinen gesunden Menschenverstand benutzen und bei der Verwendung vorsichtig sein, vor allem in Situationen, die in dieser Bedienungsanleitung nicht genannot sind.

3.2- besondere hinweise zur benutzung des gerätes

1. Sie müssen mit der Bedienung und korrekten Anwendung des Gerätes vertraut sein.
2. Das Gerätarf nicht von Kindern benutzt werden.
3. Das Gerätarf nur von Personen benutzt werden, die mit seiner Anwendung vertraut sind. Dieses Gerät ist nicht geeignet für Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder fehlenden Kennntnissen und Erfahrung. Dies gilt nicht, falls sie von einer für ihre Sicherheit verantwortlichen Person im Gebrauch unterrichtet wurden oder beaufsichtigt werden.
4. Wenn das Stromkabel beschädigt ist, muss es vom Hersteller, seinem Kundendienst oder einem qualifizierten Fachmann ersetzt werden, um jegliche Gefahr zu vermeiden.
   Wenn das Strom- oder Verlängerungskabel während der Benutzung beschädigt oder durchtrennt wird,(sofort den Netzsteckerziehen.Strom- oder Verlängerungskabel nicht berühren,bevor der Netzstecker gezogen ist.
5. Gewährleisten Sie Sie, dass die elektrische Verbindung in einem trockenen Raum am Understand des Wassers verwirklicht wird
6. Vor der Verzweigung gewährleisten Sie, dass die Versorgungsspannung, jener entspricht, die auf

dem Produkt enthalten ist (siehe Eigenschaften).

3.3- Sicherheitsempfehlungen und-anweisuncen

1. Die Versorgungsspannung muss mit der Spanning ubereinstimmen, die auf dem Herstellerschild angegeben ist (230V - 50Hz). Keine andere Speisungsart verwenden.
2. Die Pumpe muss durch einen Stromkreis gespeist werden, der einen Fl-Schalter mit betrieblichem Differenznennstrom von maximal 30mA enthalt.

Einen qualifizierten Elektriker zu Rateziehen.

1. Das Netzkabel muss regelmaßig und vor jedem Betrieb auf Auerungsscheinungen oder Beschadigungen geprilft werden. Sollte die Pumpe in schlechtem Zustand sein, damit sie nicht benutzt werden. Durch einen zugelassenen Betrieb reparieren setzen.
2. Beim Einsatz eines Verlangerungskabels darauf auf achten, dass es zugelassen ist.

Das Verlangerungskabel von scharfen Kanten, Hitzequellen und Brennstoffen femhalten.

1. Der bewegliche Stecker des Verlangerungskabels muss vom Typ 2-polig mit Erde, 10-16 A/250V, sein und den EWG-Normen. Der Leiterquerschnitt des Kabels muss großer oder gleich 1mm sein. Das Kabelarf nicht leichter als die Kabel vom Typ H05 RN-F sein.
2. Das Kabel immer am Stecker fassen, urn diesen aus der Steckdose zuziehen.
3. Soilte die Pumpe zum Leeren eines Beckens verwendet werden, daß sie nicht eingesetzt werden, wenn sich Personen im Becken befinden.
4. Wenn die Pumpe untergetaucht ist, damit sie nicht am Netzkabel gehandelt werden, sondern muss mit Hilfe etner am Transportgriff befestigten Einrichtung gehandelt werden (Beispielsweise: ein sein).
5. Nicht die Pumpe durch das Anschlußkabel oder das Kabel des Schwimmers zu transportieren oder aufzuhängen. Den zu dieser Zweck vorgesehenen Transportgriff benutzen.

IV. SO GEHT'S LOS

Vor jedem Eingriff am Gerät Netzsteckerziehen.

4.1-Auspacken

• Nehmen Sie das Gerät aus der Verpackung.
• Gerät und Zubehör auf mögliche Transportschäden überprüfen.

4.2- Anschluss des steigrohrs

1. Die mitgelieferte verbindung (7) auf den Ausgangskrummer der Pumpe schrauben (Fig.1).
2. Das Steigrohr uber das Verbindungsteil schieben, das dem Innendurchmesser des Rohrs entspricht
3. Eine Schlauchschelle (nicht mitgeliefert) hinzufugen, um die Dichtigkeit zu gewährleisten.

4.3-Einstellung des schwimmers

1. Der Schwimmer ennolglicht das automatische Einschalten der Pumpe.
   Wenn der Wasserspiegel steigt und ca. 50cm erreicht, lauft die Pumpe an.
   Sie schaltet automatisch ab, sobald der Wasserstand bis auf ca. 5cm abgesunden ist.
2. Durch ein Verkurzen der Kabellange zwischen der Pumpe und dem Schwimmer können die
   Wasserstande fur das Ein-und-Ausschalten der Pumpe verandert weraden.
3. Hierfur den darauf vorgesehenen Schnellverbinder am Pumpenkopf verwenden.
4. Das Kabel auf die gewunsehte Lange anpassen.

4.4-Inbetriebnahme

Hinweis: Prufen, dass nichts das Steigrohr verspersrt.

Die manometrischen Forderhohen und Höhe Flüssigkeitsmin respektieren

1. Die Pumpe muss sen krecht stehen: sich davon überzeugen, dass sie wahrend des

2. Sich davon überzeugen. dass der Schwimmer sich frei bewegen kann.

3. Die Ansauglocher durfen niemals verstopt sein. Es wird davon empfohlen, die Pumpe nicht direkt auf den Boden. den Brunnen-, Becken- oder Wannenboden zu stellen.

Die Pumpe kann beispielsweise auf einen Ziegelstein gestellt werden.

Achtung! Zum Trocknen von Raumen (beispielsweise Einsatz zum Kellerleeren), muss die Pumpe unter der Bodengleichc angebracht werden.

V. INBETRIEBNAHME

5.1- Verwendungszweck

1. Die Pumpen fur überflutete Raume sind Unterwasserpumpen fur den Hausgebrauch.
   Sie durfen nur zum Trocknen uberschwemmter Raume oder zum Hochpumpen von Wasser aus einem Brunnen oder einem Keller eingesetzt werden.
2. Die Pumpen wurden fur das Ansaugen von klarem Wasser und wurden fur das Ansaugen von Abwassern entwickelt, mit Schwebeteilchen, deren Groß 3mm erreichen kann.
3. Die Pumpen können vollig untergetaucht werden: die Eintauchtiefe 5m nicht übersteigen (siehe Tabelle der technischen Daten).
4. Die Pumpen durfen nicht zum Ansaugen von aggressiven, brennbaren oder explosiven Flüssigkeiten oder Stoffen; oder Fette und öle, Abwässer verwendet werden.
5. Die Temperatur der angesaugten Flüssigkeiten darf 35^ nicht übersteigen.
6. Jeder nicht bestimmungsgemaße Einsatz kann die Pumpe beschadigen und eine emsthafte Gefahr fur den Benutzer darstellen.

5.2-Inbetriebnahme:

5.2.1-Automatikbetrieb

Stecken Sie das Netzkabel in die Steckdose

Im Automatikbetrieb schaltet die Pumpe ein und aus. sobald der Schwimmer die voreingestellt den Hohen erreicht hat (siche vorheriger Abschnitt).

5.2.2- Handbetrieb

Stecken Sie das Netzkabel in die Steckdose

Im Handbetrieb muss der Schwimmer zum Einsatz der Pumpe angehoben und zum Abschalten herunlergedriickt werden

In thisem Fall kann die pumpfahige Mindestwasserhohe verringert werden.

5.2.3-Achtung！

Die Pumpe darf niemals leer laufen.

Die Pumpe ist nicht für Dauerbetrieb bestimmt! Empfohlene Benutzungszeit: 10mn

Die versenkbare Pumpe muss untergetaucht werden, bevor man sich anschält.

Setzen Sie Pumpe in Wasser, dann setzen Sie sie die Luft (Luftblasen) bereinigen dann nur Sie kann sie anschließen.

Im automatischen Arbeiten ist die füllende-obern Zeit, bevor Niveauchalter steuert,,IDug zum Bereinigen die Luft

5.3- Tipps fur den begrauch

1. Sollte die Forderung aufhoren, während die Pumpe weiterlauf,(sofort die Stromzufurh unterbremen.

Den Netzsteckerziehen und die Ursache des Problems suchen. Niemals versuchen, die Turbinefreizulugen, solange die Pumpe noch am Netz angeschlossen ist.

1. Die Pumpe ist mit einem Motor ausgestattet, der durch einen Überhitzungssehutz mit automatischem Wiedereinshallen geschutzt ist

Bei Überhitzung bleibt der Motor automatisch stehen. Sobald seine Temperatur wieder normal ist, startet er erneut.

In thisem Moment mit den Handen nicht in die nahe der Turbine kommt. Sollte ein Eingrif notwendig sein, zuvor den Netzsteckerziehen.

1. Die Pumpe besitz etbenfalls eine automatische Entluftungseinrichtung, mit der eventuell im Saugkreis gefangene Luft abgelassen werden kann.

Wenn der Wasserstand unter das Entluftungsloch in der Mitte des Pumpenkorpers sinkt, wird Wasscr durch diesen Loch abgelassen, um den Kreis automatisch zu entluften ; dies ist kein Fehler und entspricht einem normalen Pumpenbetrieb

1. . Nach einer Benutzung der Pumpe mit beauftragten Gewässern, Gewässern, die Sand oder andere Schleifmaterialien enthalten, die Pumpe am klaren Wasser zu spulen.

VI. WARTUNG UND LAGERUNG

Vor jedem Eingriff am Gerät Netzsteckerziehen.

6.1-Wartung

• Im Winter muss die Pumpe sorgfaltig entleert oder in Frostschutzbedingungen gebracht werden.
• Die Pumpc regelmafug mit klarem Wasser spulen, einschlieBlich dem Saugkreis.
• Das Ansagen von Flussigkeiten vermeiden, die Schleifmittel wie Sand enthalten.
• Sich vor jeder Inbetriebnahme vom einwandfrei zustand jedem Pumpenteils überzeugen.
• Reinigen Sie die Plastikteile mit einem weichen, sauberen Lappen.
• Keine aggressiven Reinigungsmittel (Lösungsmittel oder atzende Reinigungsmittel) oder Schleifschwämme verwenden.

6.2- Pannenhilfe

Niemals versuchen, die Pumpe auseinander zunehmen.

Gegebenenfalls durcli einen zugelassenen Betrieb überprüfen und reparieren setzen (den Handler Fragen).

6.3-Lagerung

Das Gerät muss an einem trockenen Ort gelagert werden.

Das Gerät stets an einem sicheren Ort außer Reichweite von Kindern aufbewahren.

6.4- Entsorgung

Nicth entsorgen Sie das Produkt mit Hausmull. Werfen Sie keine in die Umwelt.

Entsorgen Sie das Produkt in einer Sammelstelle für Abfälle von elektrischen und elektronischen Geräten, oder ein Abfall Drop-Off-Center, oder suchen Sie Rat von ihrem örtlichen Gemeinde.

Entsorgung des Produkts, Zubehr und Verpackungen sollen entsprechend den örtlichen Vorschriften für Umweltschutz durchgeführt werden
