BEDIENUNGSANLEITUNG Club Racer CARE FITNESS

PULSE: 30 ~ 240 BPM (Benötigt einen Brustgurt) (Bluetooth and ANT+)

WATT: 0~999

Time : Zährbereich 1~99 minutes
Zährbereich 00:01~99:59

Protokoll : CARE CONNECT

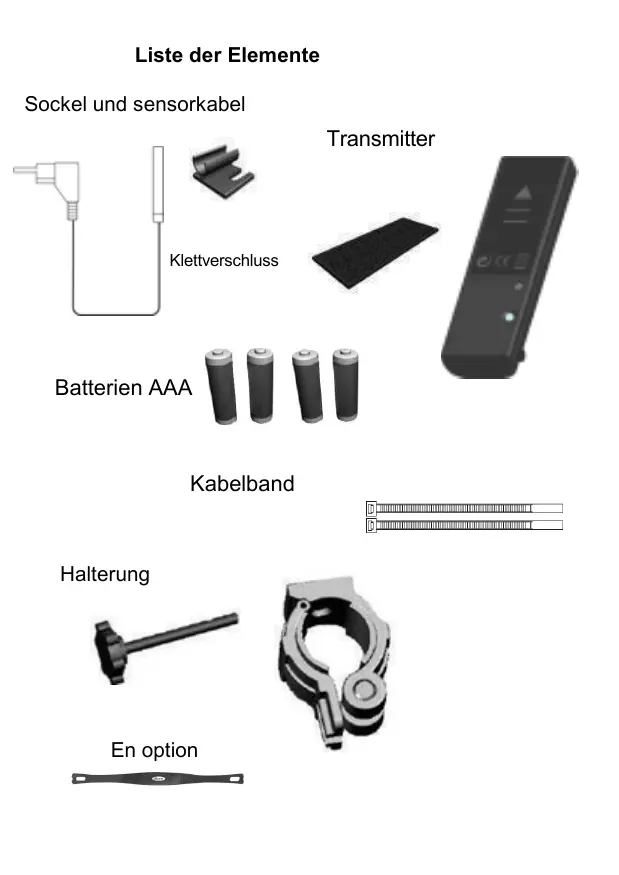

Listeder Elemente

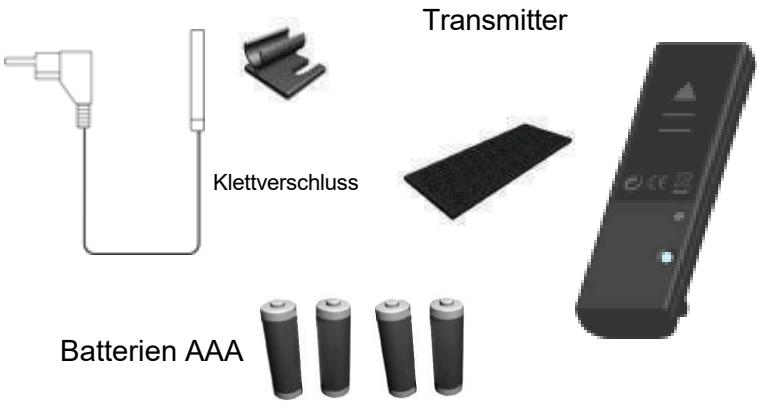

Sockel und sensorkabel

Kabelband

Halterung

En option

ACHTUNG WICHTIGE SICHERHEITSANWEISUNGEN

BEVOR SIE MIT DIESEM ODER EINEM ANDEREN ÜBUNGSPROGRAMM BEGINNEN, SOLLTHEN SIE EINEN ARZT KONSULTIEREN. DIESER KANN IHNEN HELFEN, BESSER ZU BESTIMMEN, WELCHE AKTIVITÄTEN ODER PROGRAMME FÜR SIE AM BESTEN GEEIGNET SIND. WENN SIE WAHREND DES TRAININGS ZU IRGENDEINEM ZEITPUNKT SCHWINDEL, BRUSTSCHMERZEN ODER STARKE LUFTNOT VERSPUREN, BRECHEN SIE DASTRAINED SOFORT AB UND SUCHEN SIE EINEN ARZT AUF.

Die Spinning-Konsole besteht aus einer Konsole, einem Magneten, einem Brustgurt (optional) und einem Geschwindigkeitssensor-Transmitter. Der Sensor des Senders zählt, wie oft der Magnet (der an der Kurbel angebracht ist) den Sensor passiert. Der Geschwindigkeitssensor sendet dann ein codiertes Signal an die Konsole, das den gesessenen Wert (Geschwindigkeit und Trittfrequenz) enthalt.

INSTALLATION DES MONITORS

Dieser Monitor kann an den meisten Fahrradlenkern angebracht werden.

1. Stellen Sie sicher, dass die Halterung an der Rückseite des Zährers angebracht ist. Führren Sie die Klemmschraube durch die Halterung und dann in den Zährer ein.

1. Spreizen Sie den unteren Teil der Halterung und befestigen Sie sie dann in der Mitte des Lenkers.

1. Führer Sie die Befestigungsschraube mit dem Kopf nach oben ein undziehen Sie sie locker an,bevor Sie den Computer so einstellen,dass Sie die bestmögliche Sicht haben.Wenn der Computer richtig angebracht ist,ziehen Sie die Schraube fest,um eine gute Befestigung am Lenker zu gewährleisten.

Einsetzen der Batterie des Geschwindigkeitsensor-Senders :

1. Entfernen Sie die Batterieabdeckung des Senders.
2. Legen Sie 2 AAA-Batterien in das Batteriefach ein und bringen Sie die Abdeckung wieder an.

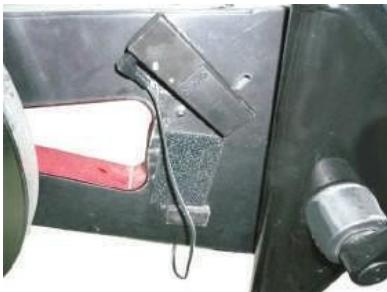

Sender

Je nach Modell und Konstruktion des Fahrrads kann der Sender des Geschwindigkeitsensors geben der Schutzabdeckung der Kette angebracht werden. Die Reichweite der Übertragung beträgt etwa 2 Meter zwischen dem Sender und dem Fahrradcomputer.

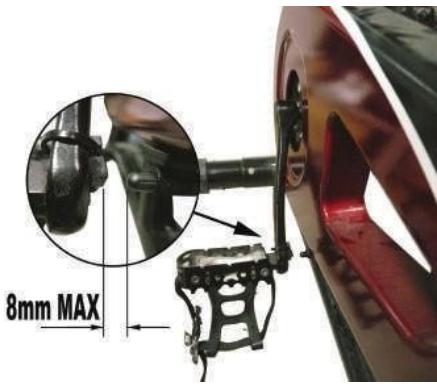

Magnet

Befestige den Magneten fest an der Kurbel an der Messstelle. Der maximal möglich Abstand zwischen dem Magneten und dem Ende des Sensors beträgt 8 mm.

SCHRITT DES GANGPAARS

(nach der Einstellung des Sensors)

Hinweis: Alle Modelle werden sofort nach der Produktion gelepaart.

Auskommenziellen Gründen und zu Wartungszwecken sollenn Sie die folgenden Schritte befolgen.

1. Drücken Sie die Taste 'MODE', um in den DIST-Modus zu wechseln.
2. Halten Sie die Taste 'PAGE' gedrück, um in den TIME-Modus zu wechseln, das Wort TIME blinkt.
3. Wenn Sie sich im TIME-Modus befinden, halten Sie die Tasten 'MODE' und 'PAGE' gleichzeitig gedrückt, es erscheinen 3 Punktlinien.
4. Beginnen Sie zu strampeln, um den Sensor aufzuwecken. Wenn das Pairing erfolgreich war, verschwinden die 3 Punktlinien und zeigen eine Nummer an.

Wenn auf dem LCD-Monitor die Zahl "0" angezeigt wird, bedeutet dies, dass der Pairing-Schritt erfolgreich abgeschlossen wurde. Wenn auf dem Monitor "Err" angezeigt wird, ist der Pairing-Schritt fehlgeschlagen. Der Nutzer kann Schritt 3 wiederholen und den Pairing-Schritt erneut durchführren. Die Konsole wird den Pairing-Schritt nach 10 Sekunden automatisch mit dem zuvor gepaarten Geschwindigkeitssender beendennummer.

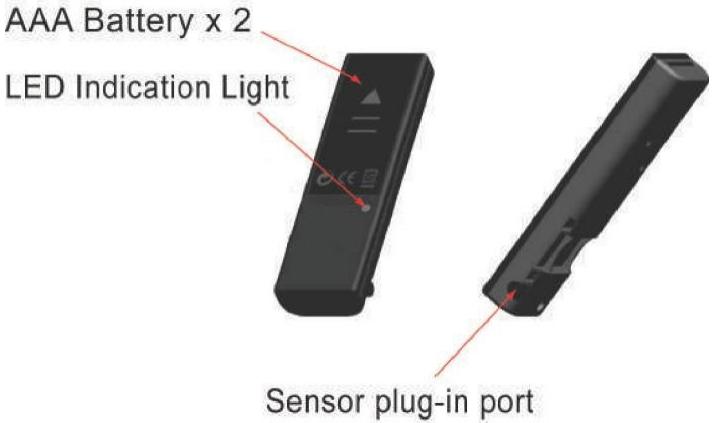

Illustration Geschwindigkeitssender

Hinweis: Eine Leuchtanzeige blinkt, wenn die Taste SPEED ID CONTROL PAIR gedrückt wird und empfangene Signale.

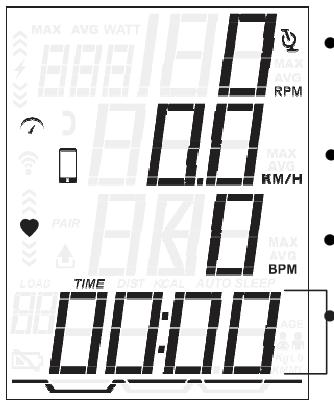

Anzeigefenster

LOW BATTERY

RPM

SPEED

HEART RATE

BPM

TIME

DISTANCE

KCAL

Mode

Set/Backlight

ZEIT

Time entspricht der Dauer (Min./Sek.).

Die Trainingszeit wird während der Übung gezahlt oder herunter gezahlt. Wenn Sie aufhoren zu treten, wird die Zeit nach 3 Sekunden nicht mehr gezahlt.

TRITTFREQUENCY & GESCHWINDIGKEIT

Die Trittfrequenz ist ein Maß für die Geschwindigkeit, mit der die Kurbeln gedreht werden, in RPM.

Auch die ungebähre Geschwindigkeit des Fahrrads kann in thisem Abschnitt angegeben werden (MPH/KMH).

Zusätzlich zu MPH/KMH wird die Trittfrequenz auch in einem Balkendiagramm angezeigt, das dem Nutzer einen ungebahren Überblick über die Trittfrequenz verschafft.

Die durchschnittliche Trittfrequenz oder die Geschwindigkeit werden automatisch angezeigt, wenn der Nutzer 3 Sekunden lang nicht in die Pedale tritt.

DISTANZ Die Distanz ist ein Maß für die ungebähre Strecke, die Sie auf dem Fahrrad zurückgelegt haben. Diese Distanz basiert auf der Verwendung des Fahrrads mit Reifen, die die gleiche Höhe wie das Schwungrad des Fahrrads haben.

KCAL

Kcal sind ein Näherungswert für die Kalorien, die Sie während Ihres Trainings verbrennen. Die Kalorien werden durch Messung der Herzfrequenz, des Alters und des Gewichts berechnet.

HEART RATE

Dies ist ein Naherungswert für die Herzfrequenz, die mithilfe des optionalen Gurts während Ihr's Trainings ermittelt wurde. Die durchschnittliche Herzfrequenz wird nach 3 Sekunden automatisch angezeigt, wenn die Konsole die aktuelle Herzfrequenz nicht erkennen kann.

LEISTUNG (WATT)

Watt ist die Annaherung an die Kraft, die während des Trainings angewendet wird. Sie wird durch die Anzahl der Umdrehungen pro Minute gemessen.

SCHNELLSTART

Drücken Sie im Standby-Modus eine beliebige Taste, um die Konsole wieder in den aktiven Schnellstart zu versetzen.

Standby-Modus

Schnellstartmodus

MODUSAUSWAHL

Drücken Sie die Taste 'MODE', um die Anzeige TIME, DIST, KCAL... auszuwahlen.

ZURückSETZEN ALLER MESSWERTE

Um alle Messwerte zu Löschen, drücken Sie im Modus TIME die Taste Page und halten Sie sie 3 Sekunden lang gedrückt. Alle Messwerte (DURCHSCHNITTLICHE GESCHWINDIGKEIT, DURCHSCHNITTLICHER IMPULS, ZEIT, DISTANZ, KCAL) werden zurückgesetzt.

EINSTELLEN DES TIMERS

Der TIMER zeigt die Dauer des Trainings des Nutzers an. Wenn der Nutzer die Dauer des Countdowns nicht einstellt, zahlt der TIMER von 00:00 bis 99:59 Uhr. Wenn der Nutzer die Dauer des Countdowns einstellt, wird die Dauer mit einer blinkenden Anzeige bis auf Null herunter gezahlt und dann der Countdown durchgeführt. Der Nutzer kann auf die TIMER-Einstellung zugreifen, indem er die Taste 'PAGE' 3 Sekunden lang gedrückt halt.

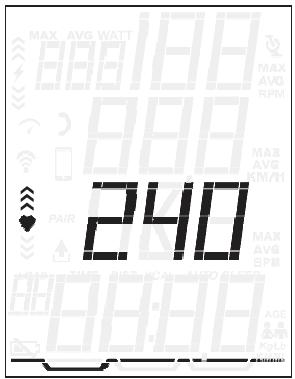

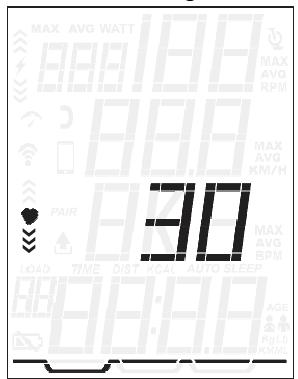

ZIELZONEN FÜR DIE HERZFREQUENCY

DIST oder KCAL, halten Sie die "Page"-Taste 3 Sekunden lang gedrückt, um zu den Einstellungen zu gelangen, drücken Sie die "MODE"-Taste, um zum Herzfrequenzsymbol zu gelangen, und drücken Sie dann die "Page"-Taste, um zum Fenster mit den Herzfrequenz-Zielzonen zu gelangen. Drücken Sie die Taste "Mode", um die Höchstgrenze für die

Herzfrequenz zu erhöhen. Nachdem Sie die maximale Herzfrequenz eingestellt haben, drücken Sie die Taste "Seite", um die minimale Herzfrequenz einzustellen.

EINSTELLUNG DER PERSONLICHEN DATEN

Mit genauen persönlichen Daten können Sie die verbrannten Kalorien genauer einschätzen. Halten Sie im KCAL- oder DISTANZ-Modus die Seitentaste 3 Sekunden lang gedrückt, um zur Einstellung zu wechseln, drücken Sie die Taste ' dauerhaft, um zu den Herzfrequenzfenstern zu gelangen.

1. Drücken Sie die Taste "Seite", um das Geschlecht auszuwahlen: mönlich / weiblich.
2. Drücken Sie die Taste "Seite", um zur Gewichtseinheit zu wechseln.

Einstellungen. Drücken Sie die Modus-Taste, um das Gewicht

auszuwahlen, Kg. / Lb. Hinweis: Der Wechsel von metrischen zu imperialen Einheiten wirkt sich auf alle Anzeigeeinheiten aus: MPH/KPH, Lb/KG und ML/KM.

1. Drücken Sie die Seitentaste, um die Gewichtseinstellungen aufzurufen. Drücken Sie die Mode-Taste, um das Gewicht um 0,5 kg oder 0,5 lb zu erhöhen.

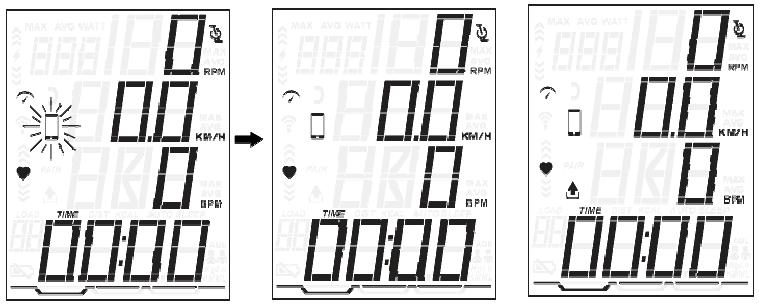

Pairing der Konsole mit Kinomap®

1. Laden Sie Kinomap® von Google Play/APP STORE herunter.
2. Nachdem Sie die APP geöffnet haben, tippen Sie auf das Telefonsymbol auf der Fahrradkonsole.
3. Nachdem die APP nach der Fahrradkonsole gesucht hat, zeigt die Fahrradkonsole die Pairing-Schnittstelle an.

Kopieren Sie den untersenhenden Link in ihren Browser (Edge, Firefox, Chrome, Safari etc.).

Und folgen Sie den detailierten Anweisungen

FEHLERBEHEBUNG

Keine Anzeige auf der Konsole

1. Drücken Sie eine beliebige Taste, um die Konsole in den Modus "Schnellstart" zu versetzen.
2. Vergewissern Sie sich, dass das Batteriesymbol auf der Konsole nicht angezeigt wird und dass die Batterien des Senders richtig eingelegt sind. Die rote LED-Anzeige am Sender blinkt, wenn die Batterien schwach sind.

Die Drehzahl oder der BZ ändert sich nicht.

1. Drücken Sie mehrmals die Taste MODE, um zwischen den Werten für GESCHWINDIGKEIT (SPD), ENTFERNUNG (DIST), ZEIT (TIME) und UHR (CLK) zu wechseln. und dem TIMER (CLK).
2. Halten Sie die Taste 'PAGE' gedrückt, um den vorherigen Messwert zu Löschen oder zur Einstellung zu wechseln und zu beenden.

Die Trittfrequenznummer springt nach oben oder unter.

1. Getrennte Fahrräder können mit derselben Konsole gepaart werden und aneinander vorbeifahren, führen Sie einfach den Schritt zum Pairing des Senders am Fahrrad erneut aus.
2. Bewegen Sie das Fahrrad in einen anderen Teil des Raums, der sich nicht in der Nähe von HF-Interferenzen befindet.

Das Herzfrequenzsignal wird unterbrochen oder fällt aus.

1. Achten Sie daraufauf, dass zwischen den Fahrrädern ein Mindestabstand von 30 cm besteht.
2. Stellen Sie sicher, dass Ihr Brustgurt fest sitzt und die Elektroden jederzeit Kontakt mit ihrer Brust haben.

Es wird kein Herzfrequenzsignal angezeigt.

1. Stellen Sie sicher, dass der Brustgurt richtig angelegt ist und dass sich unter den Elektroden des Brustgurts keine Feuchtigkeit befindet.

ACHTUNG

EXTERNE STÖRUNGEN KÖNNEN VON ANDERENE ELEKTRONISCHEN GERÄTEN WIE FERNSEHERN, STEREOANLAGEN, LAUTSPRECHERN, STROMKABELN USW. VERURSACHT WERDEN. DIE SICH IN DER NÄHE BEFINDEN, VERURSACHT WERDEN. WENN SIE STÖRUNGEN BEI DER ANZEIGE DER KONSOLE FESTSTELLEN, VERSUCHEN SIE, IHR(E) FAHRRAD(E) VON POTENZIELLEN BEREICHEN MIT RF-STÖRUNGEN ZU ENTFERNEN.

HALTEN SIE DAS FAHRRAD VON GERÄTEN FERN, DIE DAS HOCHFREQUENZSIGNAL UTERBRECHEN KÖNNTEN, WIE Z. B. EINEM DVD-PLAYER, EINEM FERNSEHER ETC.

Bestellung von Einzelteilen

Für eine effizientere Abwicklung stellen Sieitte,bevor Sie unseren Kundendienstkontaktieren, folgende Angaben zusammen:

Den Name oder die Artikelnummer des Produkts.

Die Fabrikationsnummer, die auf dem Hauptnahmen und dem Verpackungskarton stehen.
