BEDIENUNGSANLEITUNG COL-BLAK DIAMOND AUDIO PRO

Wir freuen uns, dass Sie sich für Audio Pro-Laatsprecher entschieden haben. Wir stellen seit 1978 Laatsprecher mit dem Ziel her, den besten Klang zum besten Preis zu bieten. Ganz einfach, weil es unser Wunsch ist, dass möglichst weitere Menschen in ihrem Zuhause eine hohe Klangqualität genießen konnen. Gegenwärtig gibt es Audio Pro-Laatsprecher in mehr als 30 Ländern auf vier Kontinenten.

Um die Leistungsfähigkeit ihrer Lautsprecher voll auszunutzen und ein optimales Klangerlebnis zu erzielen, lesen Sie sichitte die folgenden Seiten mit Tipps und Ratschlagen zur Installation und Aufstellung durch.

BENUTZERHANDBUCH EINE EINFUHRUNG ZU IHREN NEUEN AUDIO PRO-LAUTSPRECHERN

INNEHÄLL

1. Installation
2. Positionierung
3. Subwoofer
4. Verstärker
5. Heimkino
6. Fehlersuche

Vorbereitungen für die Installation

Packen Sie alles vorsichtig aus der Verpackung aus. Wichtig: Zum Anschreiben muss ihre Audio-Anlage ausgeschelt sein. Nehmen Sie sich Zeit und folgen Sie bereits den Anweisungen zum Anschreiben der Laatsprecher, damit ihre Anlage nicht zu Schaden kommt.

Wir empfehlen, dass Kabel bis zu 10 Meter Länge einen Querschnitt von mindestens 1,00 mm2 haben sollenn. Wenn Sie langere Kabel benötigen, verwenden Sieitte einen noch größeren Querschnitt. Versuchen Sie grundsätzlich, die Kabel so kurz wie möglich zu halten. Dadurch minimieren Sie die elektrischen Verluste, was wiederum zu einer besseren Klangwiedergabe führt. Die folgende Tabelle gibt Ihnen eine Orientierung für die Dicke der Kabel im Verhältnis zu ihrer Länge.

Querschnitt des Laufsprecherkabels (mm2) und maximale Länge in Meter

Querschnitt (mm2)	Maximale Länge
2,50	25 m
1,50	15 m
1,00	10 m

Anschluss

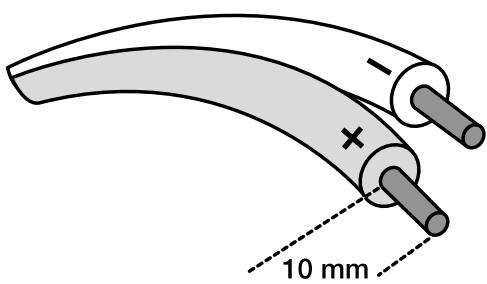

Entfernen Sie als Erstes etwa 10mm von der Kabelisolierung, wenn dies nicht bereits geschehen ist. Schlieben Sie das Plus (+) -Kabel an den Plus (+) -An Schluss des Verstärkers an, der normalerweise rot gekennzeichnet ist. Entsprechend schlieben Sie das Minus (-) -Kabel an den Minus (-) -An Schluss des Verstärkers, der in der Regel schwarz ist. Schlieben Sie dann das andere Ende des Kabels an den roten bzw. Schwarzen An Schluss des Laufsprechers.

Sollten Sie aus irgendem Grund vermuten, dass Sie die Lautsprecherkabel nicht richtig angeschlossen haben, können Sie dies einfach durch einen so genannten Phasentest überprüfen. Der Phasentest ermöglicht es Ihnen zu horen, ob die Lautsprecher in Phase zueinander arbeiten, ob die Lautsprecher der linken und rechten Seite im Gleichtakt sind. So führen Sie den Test durch: Stellen Sie die Lautsprecher im Abstand von etwa 1 Meter einander gegenüber. Drehen Sie die Vorderseiten zueinander, so dass sie sich gegenseitig beschallen. Legen Sie dann eine CD mit deutlichen Bässen ein, drehen Sie auf halbe Lautstärke und horen Sie auf den Bass. Verändern Sie nach einer Weile den Anschluss des einen Lautsprechers, indem Sie + und - am Verträker vertauschen. Spieler Sie dasselbe Musikstück noch einmal und kontrollieren Sie den Bassklang. Der richtige Anschluss ist der, bei dem Sie die meisten Bässe horen. Die Lautsprecher arbeiten dann in Phase.

Positionierung

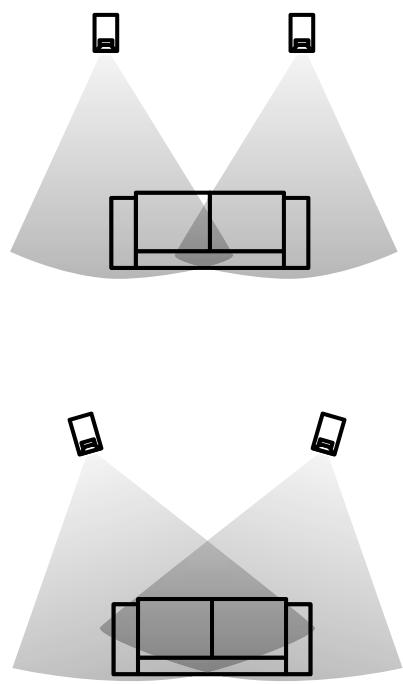

Eine wichtige Grundregel ist, die Lautsprecher in Bezug zur Hörerposition in einem gleichschenkeligen Dreieck anzuordnen, bei dem die Hörerposition die Spitze des Dreiecks bildet, während die beiden Laatsprecher an den anderen beiden Ecken des Dreiecks positioniert werden. Siehe Abbildungen. Achten Sie stets daraufuf, dass der Weg zur Hörerposition nicht durch große Möbelstücke verstellt wird. Wenn Sie den Bass verständen möchten, versuchen Sie, die Laatsprecher in der Höhe der Zimmerecken aufzustellen. Die Laatsprecher ganz in eine Ecke zu platzieren, ist jederch ungünstig, eine zu große Veränderung kann dann zum Dröhen der Basse führen. Achten Sie daraufuf, ihre Laatsprecher auf gleicher Höhe anzuordnen, damit das richtige Klangbild entsteht. Am besten, Sie experimentieren ein weniger und variieren die Aufstellung, um den optimalen Klang zu ermitteln.

Subwoofer

Ein Subwoofer ist ein Lautsprecher, der nur Tiefton-Frequenzen wiedergibt. Dies entlastet die übrigen Lautsprecher Ihres Systems, die sich auf diese Weise auf das konzentrieren können, was sie am besten können, die Wiedergabe des mittleren Frenzbereichs und des Diskant-Bereichs. Die Lautwiedergabe im ganzen System wird dadurch insgesamt verbessert. Die unterschiedlichen Subwoofer von Audio Pro sind zu allen unseren Serien kompatibel. Sie können sich eigentlich frei entscheiden und denjenigen wahlen, der am besten zu ihrer Anlage passt. Unsere Subwoofer sind dank unserer patentierten Ace-Bass®-Technologie Klein und handlich, sie lassen sich also leicht und Platzsparend in Ohrem Wohnraum unterbringen.

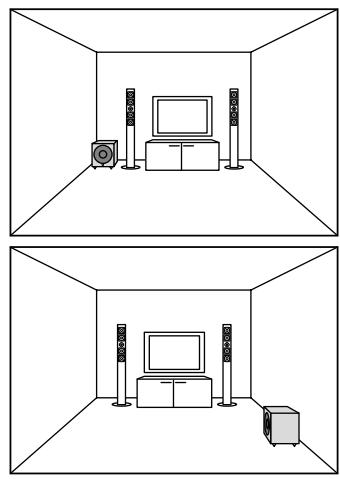

Positionieren des Subwoofoers

Stellen Sie ihren Subwoofer stets in der Nähe einer Wand auf. Je{naher an einer Ecke er sich befindet,desto stärker wird die Basswiedergabe.Probieren Sie verschiedene Positionen,um die für ihren Raum optimale Anordnung zu finden.Achten Sie darauf,einen Subwoofer nicht in der Nähe von Öffnungen (beispielsweise Turen) aufzustellen, dies beeinflusst die Wiedergabe negativ.

Veränderer

Ein Veränder mit zu hoher Leistung kann die Laufsprecher zerstehen. Ein zu schwacher Veränder kann die Laufsprecher ebenfalls zerstehen. Der Veränder ist der Motor in Ihr Anlage, er treibt ihre Laufsprecher an. Wir möchten Ohnen hier eine Ratschlage und Tipps geben, wie Sie diesen Motor auf die für ihre Laufsprecher wie für ihre Ohren Beste Weise ausnutzen.

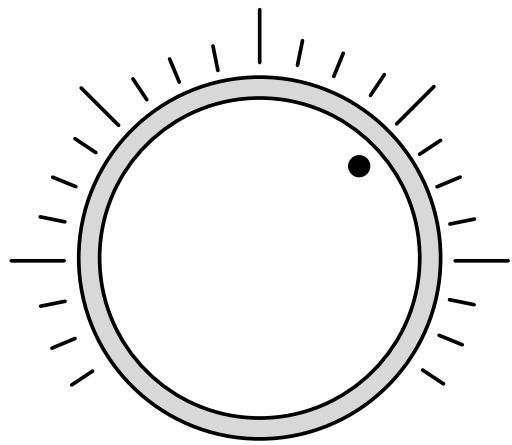

Jedes Mal, wenn Sie die Lautstärke auch nur ein Klein weniger aufdrehen, hat sich die Ausgangsleistung Ihres Verstärkers verdoppelt. Für die meisten Verstärker gilt: Die maximale Ausgangsleistung bringt der Verstärker, wenn die Lautstärke auf 2 Uhr gedreht wird. Wirde die Lautstärke darüber hinaus erhöht, vergroßert sich nicht die Ausgangsleistung, sondern es erhöht sich nur die Verzerrung, die nichts Positives zum Klang beiträgt - im Gegenteil. Wenn ein Verstärker zu stark belastet wird, kommt es manchmal zu extremen Ausgangssignalen für die Lautsprecher. Leider hört man nicht immer, dass etwas nicht stimmt, bevor es zu spät ist und ihre Lautsprecher platzen.

Vergessen Sie nicht: Wenn die Lautstärke bis auf etwa 2 Uhr aufgegreht ist, ist Vorsicht geboten. Wir auf dem der Bass- oder Höhenregler des Verstärkers eingesetzt, erreicht der Verstärker seine maximale Leistung noch früher, eventuell bereits bei Stellung 12 Uhr.

Seien Sie sich bewusst, dass eine Erhöhung des Basses um beiselsweise 6 dB bedeutet, dass der Veränderer eine 4 Mal höhere Leistung für den Bass abgibt als bei Mittelstellung.

Heimkino

Beim Ansehen von Filmen macht der Ton einen großen Teil des Erlebnisses aus. Aus thisem Grund werden bei der Produktion eines Filmes viel Zeit und Geld gerade in den Ton investiert. Wenn Sie einen Film im Kino sehen, spuren Sie dies sehr eindrucksvoll. Der Klangfüllt den ganzen Raum aus und umfängt das Publikum, wie这点 ein gewöhnliches Fernsehgerät nicht einmal annahernd vermag. Man spürt, wie der Hubschrauber über einen hinwegfliegt, oder hat das Gefühl, dass einem Pistolenkugeln um die Ohren pfeifen. Eine Heimkinoanlage liefert Ihnen das Klangbild, das den Filmemachern bei der Produktion vorschwebe. Sie haben Ihr eigenes kleines Kino und konnen damit den Zauber hereaufbeschwären, der sonst dem Erlebnis in einem großen Kinosaal vorbehalten ist. Alle Lautsprecher von Audio Pro eignen sich hervorragend für die Einrichtung eines Heimkinosystems. Denn alle unsere Lautsprecher sind innerhalb der Serien klanglich aufeinander abgestimmt, wodurch sich eine Menge verschiedener Kombinationsmöglichkeiten für ihre Anlage ergeben.

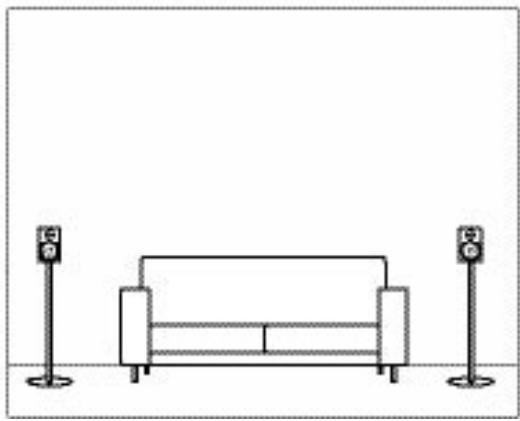

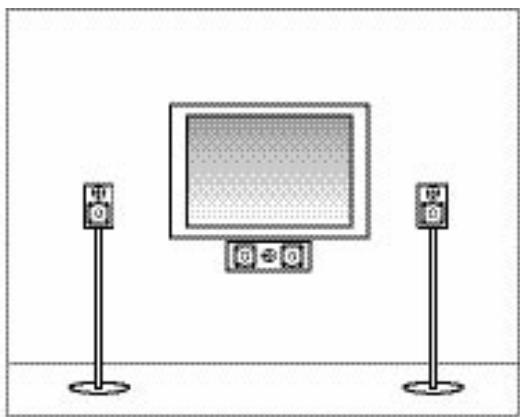

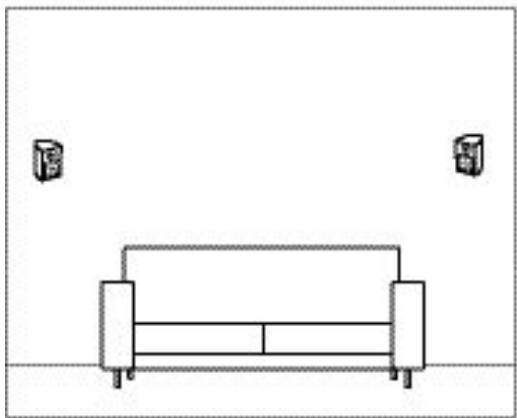

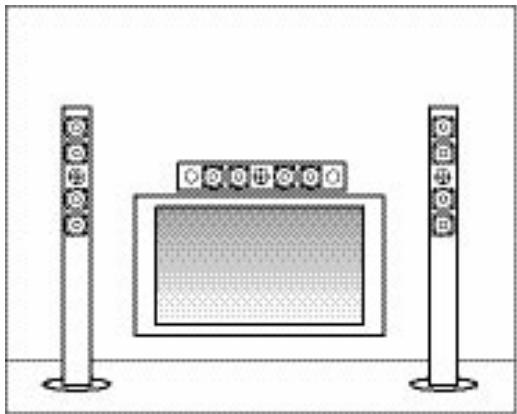

Positionierung für Heimkino

Center-Lautsprecher: Der wichtige Lautsprecher in einer Heimkinoanlage. Diese Laufsprecher gibt die Dialoge und Spezialeffekte wieder, die sich im Bildschirmbereich abspielen. Es ist wichtig, dass der Center-Lautsprecher klanglich auf die übrigen Front-Lautsprecher abgestimmmt ist, damit Geräusache, die zwischen den verschiedenen Laufsprechem wandern, nicht unterschiedlich klingen. Positionieren Sie den Center-Lautsprecher so nah wie möglich beim Bild, am besten GENU MittIG uber oder unter der Bildquelle.

Front-Laufsprecher: Für eine ausgewogene und tatsächliche Klangwiedergabe ist es wichtig, dass die Front-Laufsprecher mit dem Center-Laufsprecher, und selbstverständlich auch untereinander, tonal abgestimmt sind. Positionieren Sie die drei Front-Laufsprecher so, dass sie in einer Linie und auf gleicher Höhe stehen, um das Optimum für Ihr Filmerlebnis herauszuholen.

Surround-Laatsprecher: Die hinteren Laatsprecher in einer Heimkinoanlage werden als Surround-Laatsprecher bezeichnet. Hier zeigt sich der Unterschied zwischen analogen und digitalen Systemen. Bei analogen Systemen brauchen die hinteren Laatsprecher tonal nicht mit den vorderen abgestimmt zu sein, Denn der jeweils wiederergebene Frequenzumfang ist begrenzt und wird in Mono erzeugt. Bei digitalen Systemen mussen alle Laatsprecher (außer dem Subwoofer) klanglich miteinander abgestimmt sein. Denn der Klang wird hier in 5 separates Kanälen mit jeweils dem gesamten Frequenzumfang wiederergegeben.

Subwoofer: Da ein Subwoofer ausschließlich Tiefbass wiedergibt, also Frequenzen unter 100 Hz, und das menschliche Gehör nicht in der Lage ist, die Richtung so niedriger Frequenzen zu bestimmen,trägt dieser Laufsprecher nicht zum räumlichen Klangbild bei, braucht also für den Zuhörer auch nicht sightbar zu sein. Die Positionierung im Raum ist dagegen von großer Bedeutung. Um den besten Platz für den Basslautsprecher in Ihr dem Raum zu finden, müssen Sie verschiedene Varianten ausprobieren. Der Klang soll klar und tief sein, nicht drohnend oder gedämpft. Wir empfehlen Ihnen, den Subwoofer an einer Wand aufzustellen (was den Bass um 3 dB verständrt) oder in einer Ecke (Verständlung des Basses um 6 dB).

Heimkino Formate

DOLBY PRO LOGIC

Dolby Pro Logic ist ein analoges System und deshalb vor allem für TV-Sendungen und VHS gedacht. Es beruht auf 4 Kanälen, die bei der Aufzeichnung zu einem Stereosignal mit 2 Kanälen verschlüsse werden. Beim Abspielern lauft dieser Kodierungsprozess erneut ab, nur in umgekehrter Richtung, so dass aus 2 Kanälen wieder 4 entstehen.

DOLBY DIGITAL 5.1

Ein digitales Audiosystem. Die Tonspur kann nur auf digitalen Medien wie zum Beispiel DVDs gespeichert werden. Am gebrächlichsten ist das 5.1-Format, das aus 6 separates Kanälen besteht. Der Kanal „1" ist der Tiefbass

DTS

Ein mit Dolby konkurrierendes Unternehmen. Was die Anzahl der DVD-Titel betrifft, ist DTS als Tonformat auf dem Heimkinomarkt weniger verbreitet als Dolby Digital, bzwohl weitere der Ansicht sind, dass DTS ein deutlich besseres Klangbild liefert.

DOLBY 6.1 UND 7.1

Sowohl Dolby als auch DTS haben Audio-Systeme entwickelt, die die Integration weiterer, zusammen, Laufsprecher in das Heimkino gestatten. Das 6.1-Format beinhaltet entsprechend 7 separate Kanäle, die Rear-Laufsprecher erhalten dadurch Gesellschaft durch einen dritten Kanal. Beim 7.1-Format wird das gesamte Arrangement verändert. Mit Hilfe dreier Front-Laufsprecher, je einem Laufsprecher links und rechts von Ihnen und zweier Hintergrund-Laufsprecher wird ein anderes Klangbild aufgebaut.

THX

THX ist ein Standard für die optimale Präsentation von Ton und Bild in einem Film. Bevor sich ein Produkt oder ein Kinosaal mit dem THX-Siegel schmückenarf, müssen sie sich zuerst von Lucasfilm zertifizieren lessen. THX ist also kein Tonsystem, sondern eine Art Qualitätssiegel.

Fehlersuche

Bei der Konstruktion der Audio Pro-Lautsprecher wurde Wert auf Zuverlösigkeit gelegt, sie sollenen also solten Grund zur Beanstandung geben. Achten Sie darauf, ob Fehler, deren Ursprung irgendwo in ihrer Anlage liegt, sich über die Lautsprecher kundtun. Anders ausgedrucht: Wenn der Klang nicht in Ordnung ist, muss dies nicht an ihren Lautsprechern liegen. Gehen Sie deshalb bei der Fehlersuche methodisch und/Newau vor. Soltte der Fehler in den Lautsprechern zuuchen sein, wird er ständig und unabhängig davon, welche Programmquelle Sie verwenden, zu horen sein.

Symptom	Mögliche Ursache	Überprüfen
Aus keinem der Laut-sprecher ist ein Ton zu horen.	Kopfhörer sind angeschlossen. Falsche Programmquelle ist eingestellt. Die Stromzufahr an den Geräten ist nicht eingeschaltet.	Entfernen Sie die Kopfhörer. Vergewissern Sie sich, dass die richtige Programmquelle und das richtige Lautsprecherpaar gewählt sind. Vergewissern Sie sich, dass alle Geräte eingeschaltet sind.
Ton ist nur aus einem der Lautsprecher zu horen.	Der Balance-Regler kann auf ganz links oder ganz rechts gestellt sein. Defekte Lautsprecherkabel.	Bringen Sie den Balance-Re-gler in Mittelstellung. Überprüfen Sie die Anschlüsse der Lautsprecherkabel. Überprüfen Sie weiter die An-schlüsse der Programmquellen. Tauschen Sie auch die Kabel von linkem undrechttem Laut-sprecher aus. Ist es derselbe Lautsprecher, der stumm bleibt, ist er defekt. Wenn nicht, liegt die Fehlerquelle außerhalb des Lautsprechers.
Undeutlicher Bass und/oder diffuser Stereok-lang.	Die Lautsprecher sind nicht in Phase.	Vergewissern Sie sich, dass die Anschlüsse von Plus (+)- und Minus (-)-Kabel am Laut-sprecher und am Verstärke übereinstimmen.
Der Verstärke schaltet sich aus.	Die Schutzschaltung wird ak-tiviert. Ursachen können eine zu niedrige Impedanz (Wider-stand) oder defekte Leitungen (Kurzschluss) sein.	Sehen Sie nach, welche Im-pedanz der Verstärkebenöttigt. Überprüfen Sie auch, ob alle Leitungen unbeschädigt und nicht kurzgeschlossen sind.
