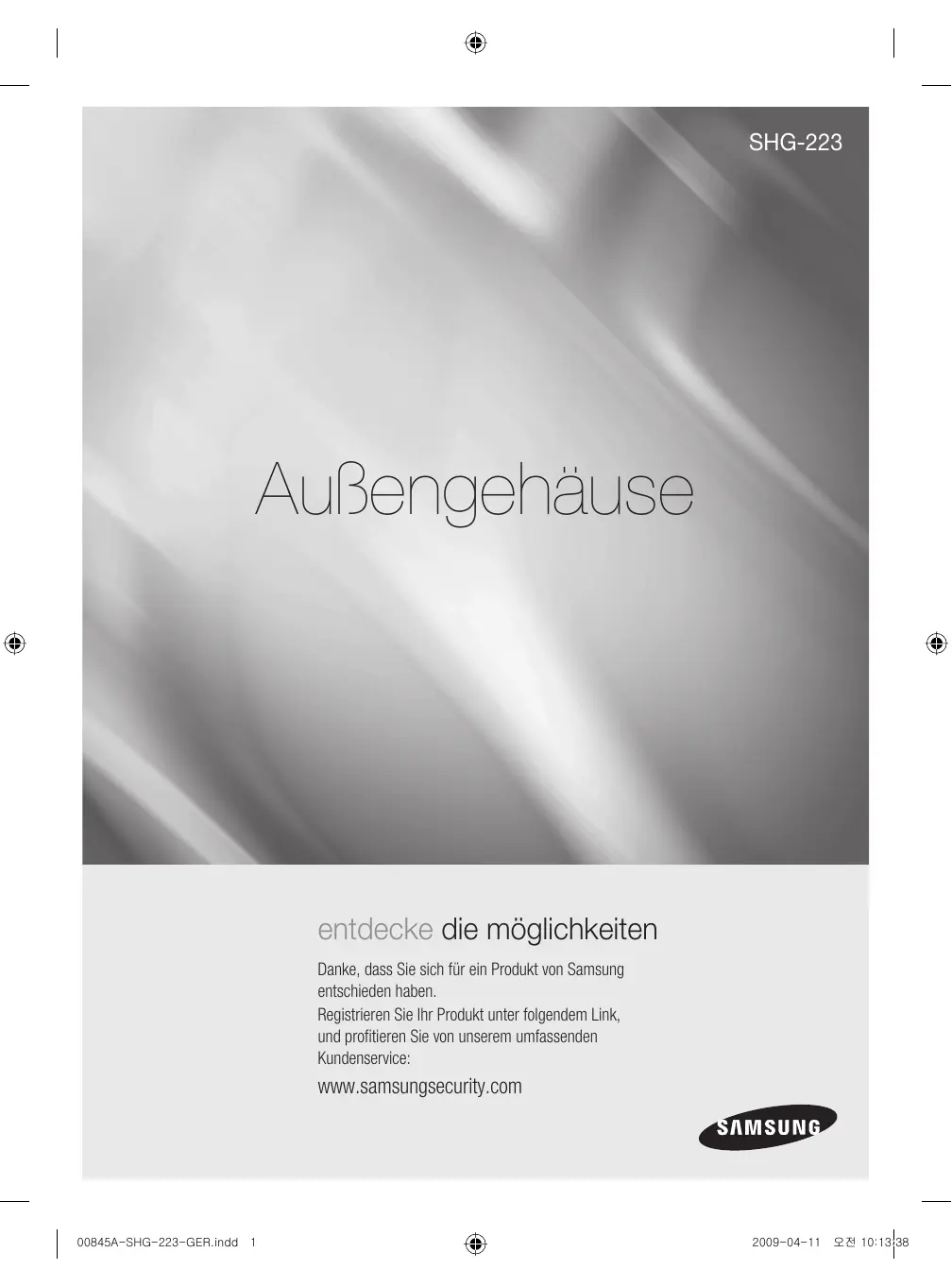

entdecke die möglichkeiten Danke, dass Sie sich für ein Produkt von Samsung entschieden haben. Registrieren Sie Ihr Produkt unter folgendem Link, und profitieren Sie von unserem umfassenden Kundenservice:

00845A-SHG-223-GER.indd 1

2009-04-11 오전 10:13:38

ÜBERSICHT Das Außengehäuse (SHG-223) dient zur Installation der SmartDome-Kamera (SCC-641/643, SCC-C6403/C6405/C6407/C6475) an einer Außenwand oder -decke.

VORSICHTSMASSNAHMEN 1. Die Installation muss an einer Stelle erfolgen, die mehr als das vierfache Gewicht des Produkts tragen kann. 2. Wenn Sie dieses Produkt an einem Ort mit niedriger Temperatur, z. B. in einem gekühlten Geschäft, montieren, müssen Sie den Kabelkanal mit Silikon verschließen, damit die Luft von außen nicht in das Gehäuse eindringen kann. Ansonsten kann externe Luft mit hoher Luftfeuchtigkeit in das Gehäuseinnere gelangen, wo die Feuchtigkeit eingeschlossen wird oder aufgrund des Unterschieds zwischen interner und externer Temperatur verdampft.

INSTALLATION 1. Installieren Sie das Außengehäuse mithilfe des Adapters, der dem vorgesehenen Einsatzort entspricht. ƒ Installieren Sie den Adapter entsprechend der Installationsanleitung des jeweiligen Produkts. ① DECKENADAPTER (SCX-300CM) : Zur Deckenmontage. ② WANDADAPTER (SCX-300WM) : Zur Wandmontage. ③ MASTADAPTER (SCX-300PM) : Zur Montage an einem Mast mit rundem Querschnitt. - Der Wandadapter (SCX-300WM) kann auch in Verbindung mit einem Mastadapter eingesetzt werden. ④ ECKADAPTER (SCX-300KM) : Zur Installation von Kameras an Gebäudeecken. - Der Wandadapter (SCX-300WM) kann auch in Verbindung mit einem Mastadapter eingesetzt werden. ⑤ BRÜSTUNGSADAPTER (SCX-300LM) : Verwenden Sie diesen Adapter, wenn Sie das Produkt an der Innenseite eines Daches und die Kameras im Freien montieren möchten.

00845A-SHG-223-GER.indd 2

2. Führen Sie die Kabel vom Rohr mit einem 1,5"-NPT-(Innen-)Schraubgewinde, der Wandoder Deckenhalterung in das Außengehäuse (SHG-223) ein. Setzen Sie das Außengehäuse in das 1,5" Schraubgewinde ein und drehen Sie es im Uhrzeigersinn, um das Rohr oder die Halterung zu fixieren.

 Achten Sie darauf, dass Sie das Rohr oder die Halterung ganz in das 1,5" Schraubgewinde ● GER

am Außengehäuse eindrehen. Wenn das Außengehäuse nicht sicher befestigt wird, kann es sich vom Rohr oder der Halterung lösen und einen Sachschaden oder eine Fehlfunktion verursachen. (Stellen Sie sicher, dass Sie die Verbindung zwischen den beiden Komponenten überprüfen, bevor Sie mit dem nächsten Schritt fortfahren.)

3. Tragen Sie „Schmiermittel“ auf die Tülle, die im Lieferumfang dieses Produkts als Zubehör enthalten ist, auf. Führen Sie die Kabel in die jeweiligen Löcher der „Tülle“ ein. Nähere Informationen finden Sie in der nachstehenden Abbildung, in der auch die Pfeilrichtung für das Einführen des Kabels in die „Tülle“ ersichtlich ist. ƒ Das „Schmiermittel“ soll das Einführen der Kabel erleichtern. l

 Wenn Sie zusätzlich das ETC-Kabel in die „Tülle“ einführen, entfernen Sie davor den Stift von der „Tülle“. STIFT TÜLLE

00845A-SHG-223-GER.indd 4

4. Befestigen Sie die „Tülle“ am „Außengehäuse“, wie dargestellt. Wenn die „Tülle“ nicht ordnungsgemäß befestigt wird, ist das Gerät nicht wasserdicht. Drücken Sie beidseits gleichmäßig auf die „Tülle“, um die „Tülle“ am „Gehäuse“ fest anzubringen. TÜLLE

5. Bereiten Sie den geeigneten „Kameraadapter“ vor, um die „Kamera“ zu montieren. Verbinden Sie das „Heizungs“ Kabel mit dem „Kameraadapter“, wie dargestellt. Schließen Sie dann die Kabel für die Stromversorgung, den Videoausgang und für den Alarm Ein/Aus am Adapter an. ƒ Weitere Informationen finden Sie in der Installationsanleitung der SmartDome-Kamera.

AUSSENGEHÄUSE HEIZUNG KAMERAADAPTER SHG-223 _5

00845A-SHG-223-GER.indd 5

2009-04-11 오전 10:13:58

6. Richten Sie die Kabel sorgfältig aus und verwenden Sie die 4 Schrauben (M4 X L8, im Lieferumfang der Kamera Produkts enthalten), um den Kameraadapter am „Schraubloch“ des „Halterungsadapters“, der am „Außengehäuse“ angebracht ist, zu befestigen. ƒ Stellen Sie sicher, dass der „Hebel“ des Kameraadapters weg vom hervorstehenden Teil in das „Außengehäuse“ zeigt.

AUSSENGEHÄUSE HALTERUNGSADAPTER HERVORSTEHENDER TEIL HEBEL KAMERAADAPTER

7. Entfernen Sie die Kuppelabdeckung von der „SmartDome-Kamera“. Lockern Sie die seitlichen Schrauben (M2) der SmartDome-Kamera, drehen Sie dann die „Kuppel“ im Uhrzeigersinn um ca. 15 Grad und ziehen Sie die Kuppel ab.

SMARTDOME-KAMERA KUPPEL

2009-04-11 오전 10:14:10

8. Klinken Sie den Sicherungsdraht der Kamera in das Sicherungs-Rack des Kameraadapters ein. ƒ Um Unfälle oder Sachschäden durch ein Herabfallen der Kamera zu vermeiden, achten Sie beim Installieren oder Demontieren darauf, dass der Sicherungsdraht korrekt eingehakt ist.

● GER AUSSENGEHÄUSE SICHERUNGSAUFHÄNGUNG SICHERUNGSDRAHT SMARTDOME-KAMERA

9. Bringen Sie die Pfeilmarkierung des „Kameraadapters“ und den „Pfeil“ auf der „Kamera“ in eine Richtung, führen Sie dann die drei Kameraführungen in die jeweiligen Öffnungen der „Führungsöffnung“ des Kameraadapters ein und drehen Sie die Kamera im Uhrzeigersinn, bis ein Klicken zu hören ist. ƒ Prüfen Sie bitte, ob sich die Löcher der „Hebelverriegelung“ – wie dargestellt - von „A“ auf „B“ geändert haben.

KAMERAADAPTER FÜHRUNGSÖFFNUNG AUSSENGEHÄUSE FÜHRUNG KAMERA

10. Befestigen Sie die Schraube (M3 x L6, im Lieferumfang der Kamera Produkts enthalten) am passenden Loch der Hebelverriegelung. ƒ Wenn Sie die Kamera vom Kameraadapter entfernen möchten, lockern Sie die Schraube (BH M3 x L6), drehen Sie gleichzeitig die Hebelverriegelung im Uhrzeigersinn bzw. die Kamera gegen den Uhrzeigersinn, und ziehen Sie sie dann heraus. AUSSENGEHÄUSE

11. Passen Sie die vier Schrauben an der Abdeckkuppel in die vier Öffnungen im Gehäuse ein, bevor Sie die Abdeckkuppel am Gehäuse befestigen. Beachten Sie die folgende Montageanleitung. ① Reinigen Sie den Sicherungsdraht und die Kabel für die Heizung des Gehäuses sorgfältig, damit der Kamerabetrieb störungsfrei verläuft. ② Stellen Sie sicher, dass die Kuppeldichtung sich nicht löst. ③ Stellen Sie sicher, dass der O-Ring sich nicht von der Abdeckkuppel löst. Passen Sie den O-Ring bei Arbeiten am Gehäuse in die Aussparungen um die Schraubenlöcher des Gehäuses ein.

- Ohne die Dichtung ist das Produkt nicht wasserdicht.

- Wenn der O-Ring sich löst, ist das Produkt nicht wasserdicht.

AUSSENGEHÄUSE KUPPELDICHTUNG O-RING O-RING SCHRAUBENÖFFNUNG SICHERUNGSDRAHT O-RING SCHRAUBENÖFFNUNG O-RING-EINPASSUNG AUSSENGEHÄUSE KUPPELABDECKUNG <Querschnitt durch die Schraubenöffnung>

00845A-SHG-223-GER.indd 9

2009-04-11 오전 10:14:37

TECHNISCHE DATEN Größe: Durchmesser 258 mm, Höhe 323 mm Gewicht : 3.2 Kg Betriebstemperatur : -45˚C bis 50˚C Luftfeuchtigkeit Betrieb : 0~100% Betriebstemperatur mit LÜFTER : Unbegrenzt

Betriebstemperatur mit HEIZUNG : Unter 10˚C ZUBEHÖR Tülle 1 Stift 1 Silikonschmiermittel5g Instalationsanleitung 1
