BEDIENUNGSANLEITUNG SGH-120 SAMSUNG
3. Pfostenadapter (SADT-100PM): Für die Installation an einem zylindrischen Pfosten. • Der Wandadapter (SADT-100WM) kann auch zusammen mit dem Pfostenadapter benutzt werden.

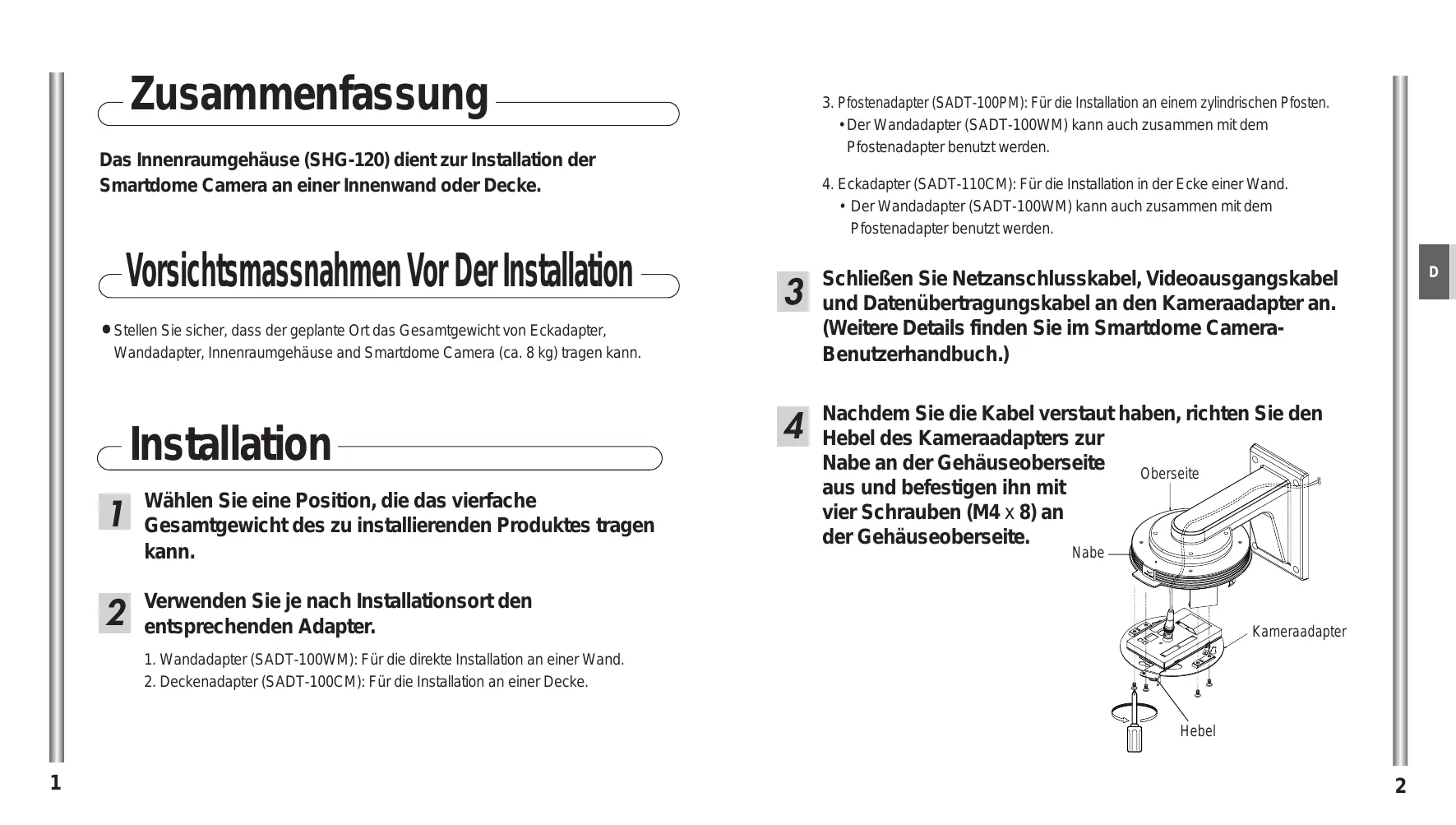

Das Innenraumgehäuse (SHG-120) dient zur Installation der Smartdome Camera an einer Innenwand oder Decke.
Vorsichtsmassnahmen Vor Der Installation
4. Eckadapter (SADT-110CM): Für die Installation in der Ecke einer Wand. • Der Wandadapter (SADT-100WM) kann auch zusammen mit dem Pfostenadapter benutzt werden.
Schließen Sie Netzanschlusskabel, Videoausgangskabel und Datenübertragungskabel an den Kameraadapter an. (Weitere Details finden Sie im Smartdome CameraBenutzerhandbuch.)
Nachdem Sie die Kabel verstaut haben, richten Sie den Hebel des Kameraadapters zur Nabe an der Gehäuseoberseite Oberseite aus und befestigen ihn mit vier Schrauben (M4 x 8) an der Gehäuseoberseite.
• Stellen Sie sicher, dass der geplante Ort das Gesamtgewicht von Eckadapter,
Wandadapter, Innenraumgehäuse and Smartdome Camera (ca. 8 kg) tragen kann.
Wählen Sie eine Position, die das vierfache Gesamtgewicht des zu installierenden Produktes tragen kann.
Verwenden Sie je nach Installationsort den entsprechenden Adapter.
1. Wandadapter (SADT-100WM): Für die direkte Installation an einer Wand. 2. Deckenadapter (SADT-100CM): Für die Installation an einer Decke. Hebel
Richten Sie den Pfeil auf dem Kameraadapter zum Pfeil auf der Smartdome Camera aus, stecken Sie die drei Bolzen auf der Rückseite der Kamera in die drei Kameraadapterlöcher zusammmen mit den Steckverbindern ein und drehen Sie die Kamera ungefähr 15 Grad im Uhrzeigersinn. (Sie hören ein Klicken, das das Einrasten bestätigt. Achten Sie darauf, dass der Verriegelungshebel in seine ursprüngliche Position zurückspringt.)
Richten Sie die Nabe des Gehäuses zum Hebel aus und drücken Sie den Gehäuserumpf in Position. Hebel
Befestigen Sie zwei Schrauben (BH M3 x L8) in den Löchern an der Seite des Gehäuserumpfes.
Befestigen Sie das Kameragehäuse mit der zur Smartdome Camera mitgelieferten Schraube (BH M3 x L8) am Kameraadapter. • Um die Kamera vom Kameraadapter zu trennen, lösen Sie die Schraube (BH M3 x L8). Drehen Sie die Kamera gegen den Uhrzeigersinn und den Verriegelungshebel im Uhrzeigersinn, und ziehen Sie die Kamera ab.
Produktspezifikationen Äußere Abmessungen: ø 174 ~ H173 Gewicht: 1,2 kg Geeigneter Temperaturbereich: - 10°~ 50°C Geeigneter Luftfeuchtigkeitsbereich: 0 ~ 90%
1 1/2” NPT-Rohrgewinde
Zubehör Schraube (BH M3 X L8) 2
