MANUAL DE USUARIO SGH-120 SAMSUNG
3. Adaptador de Montaje en Poste (SADT-100PM): Para instalación en un poste cilíndrico. • El Adaptador de Montaje en Pared (SADT-100WM) se usa también junto con el Adaptador de Montaje en Poste.

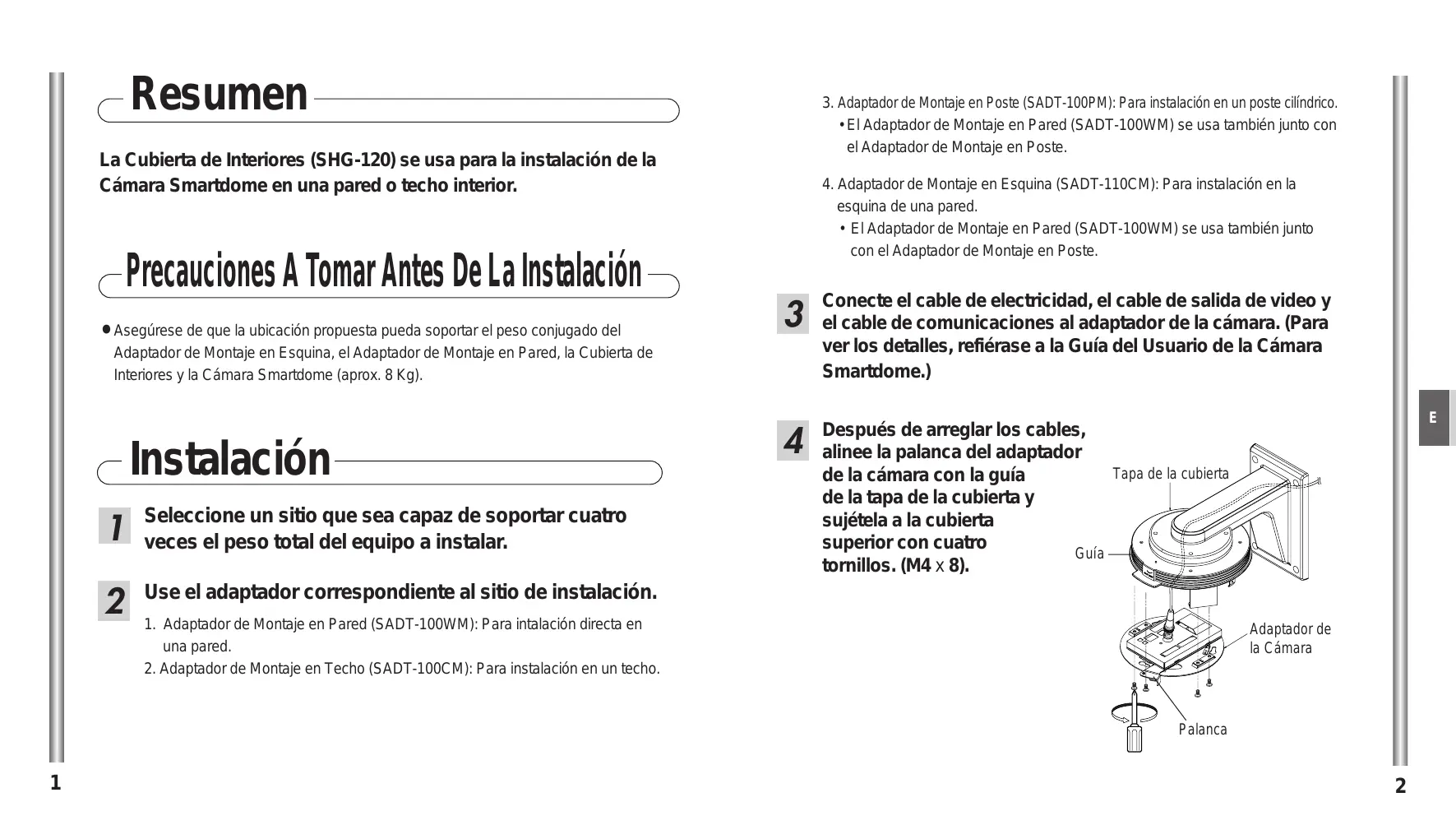

La Cubierta de Interiores (SHG-120) se usa para la instalación de la
Cámara Smartdome en una pared o techo interior.
4. Adaptador de Montaje en Esquina (SADT-110CM): Para instalación en la esquina de una pared.
• El Adaptador de Montaje en Pared (SADT-100WM) se usa también junto con el Adaptador de Montaje en Poste.
Precauciones A Tomar Antes De La Instalación
• Asegúrese de que la ubicación propuesta pueda soportar el peso conjugado del
Conecte el cable de electricidad, el cable de salida de video y el cable de comunicaciones al adaptador de la cámara. (Para ver los detalles, refiérase a la Guía del Usuario de la Cámara
Después de arreglar los cables, alinee la palanca del adaptador
Tapa de la cubierta de la cámara con la guía de la tapa de la cubierta y sujétela a la cubierta superior con cuatro Guía tornillos. (M4 x 8).
Adaptador de Montaje en Esquina, el Adaptador de Montaje en Pared, la Cubierta de
Interiores y la Cámara Smartdome (aprox. 8 Kg).
Seleccione un sitio que sea capaz de soportar cuatro veces el peso total del equipo a instalar.
Use el adaptador correspondiente al sitio de instalación.
1. Adaptador de Montaje en Pared (SADT-100WM): Para intalación directa en una pared. 2. Adaptador de Montaje en Techo (SADT-100CM): Para instalación en un techo.
E Adaptador de la Cámara
Alinee la flecha en el adaptador de la cámara con la flecha en la
Cámara Smartdome, inserte las tres guías de la parte posterior de la cámara en los tres agujeros del adaptador de la cámara, junto con los conectores, y gire la cámara unos 15 grados hacia la derecha. (Espere a escuchar el clic que confirma el acoplamiento y cerciórese de que la palanca de fijación vuelva a su posición original.)
Alinee la guía de la cubierta con la palanca y, empujando el cuerpo de la cubierta, colóquela en posición.
Adaptador de la Cámara
Adaptador de la Cámara
Guía del Cuerpo de la Cubierta
Introduzca dos tornillos (BH M3 x L8) en los agujeros laterales del cuerpo de la cubierta.
E Fije el cuerpo de la cámara al adaptador de la cámara usando el tornillo (BH M3 x L8) que viene con la Cámara
Smartdome. • Para desacoplar la cámara del adaptador, afloje el tornillo de acoplamiento (BH M3 x L8), gire la cámara hacia la izquierda mientras que gira la palanca de fijación hacia la derecha, y saque la cámara
Cuerpo de la Cubierta
Especificaciones Del Producto
Dimensiones externas: ø 174 ~ H173 Peso: 1,2kg Rango de temperaturas apropiado: - 10°~ 50°C Rango de humedades apropiado: 0~90%
Tubo de Rosca 1 1/2” NPT
Tornillo (BH M3 X L8) 2
