MODE D'EMPLOI SGH-223 SAMSUNG

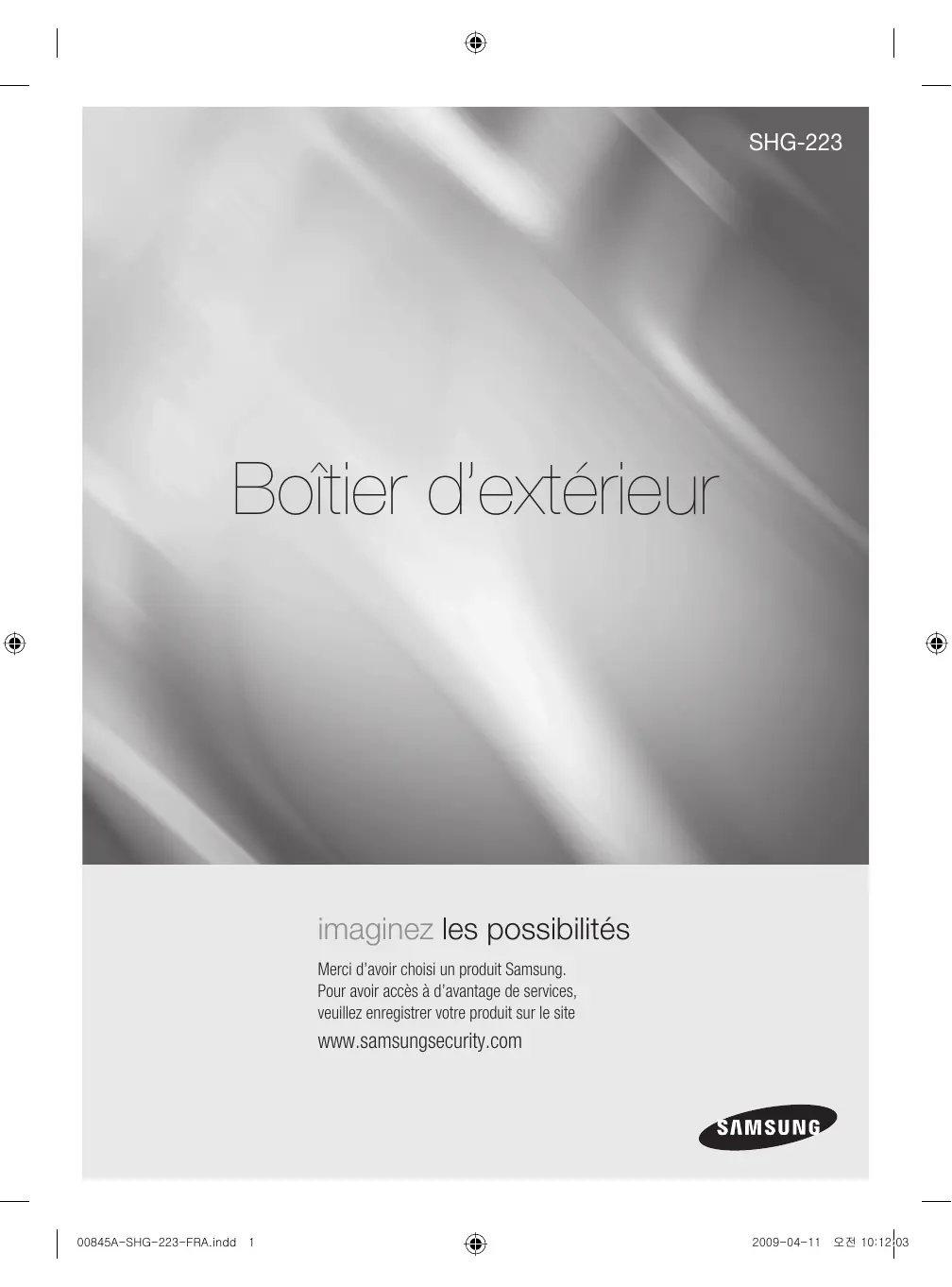

imaginez les possibilités Merci d’avoir choisi un produit Samsung. Pour avoir accès à d’avantage de services, veuillez enregistrer votre produit sur le site
www.samsungsecurity.com
00845A-SHG-223-FRA.indd 1
2009-04-11 오전 10:12:03
PRÉSENTATION Le boîtier d’extérieur (SHG-223) est conçu pour installer une CAMÉRA SMARTDOME
(SCC-641/643, SCC-C6403/C6405/C6407/C6475) sur un mur extérieur ou un plafond.
1. Pour l’installation, choisissez un endroit capable de supporter plus de 4 fois le poids de l’adaptateur. 2. Si vous installez ce produit dans une zone à basse température tel qu’un entrepôt frigorifique, vous devrez sceller hermétiquement le tuyau de câblage avec du silicium, de sorte que l’air externe ne puisse pas circuler à l’intérieur du boîtier. Sinon, l'air externe humide risque de circuler à l'intérieur du boîtier et de provoquer de l’humidité ou de la vapeur à l’intérieur du produit en raison de la différence entre les températures interne et externe.
1. Installez le BOÎTIER D’EXTÉRIEUR avec l’adaptateur correspondant à l’emplacement choisi pour l’installation. Installez l’adaptateur en suivant le guide d’installation de chaque produit. ① ADAPTATEUR POUR FIXATION PLAFOND (SCX-300CM) : pour une installation au plafond. ② ADAPTATEUR POUR FIXATION MURALE (SCX-300WM) : pour une installation directe sur un mur. ③ ADAPTATEUR POUR FIXATION SUR POTEAU (SCX-300PM) : pour une installation sur un poteau cylindrique. - L’adaptateur pour fixation murale (SCX-300WM) peut également être utilisé conjointement avec l’adaptateur pour fixation sur poteau. ④ ADAPTATEUR POUR FIXATION D’ANGLE (SCX-300KM) : utilisé pour installer la caméra dans l’angle d’un mur. - L’adaptateur pour fixation murale (SCX-300WM) peut également être utilisé conjointement avec l’adaptateur pour fixation sur poteau. ⑤ ADAPTATEUR POUR FIXATION SUR PARAPET (SCX-300LM) : Utilisez ceci si vous installez le produit sur le mur interne du dernier étage d’un immeuble et placez la caméra en extérieur.
00845A-SHG-223-FRA.indd 2
2009-04-11 오전 10:12:07
2. Insérez les câbles provenant du tube fileté au pas de vis 1,5" NPT (femelle) de l’adaptateur pour fixation murale ou de l’adaptateur pour fixation plafond dans le boîtier d’extérieur (SHG-223).
Insérez ensuite le boîtier d’extérieur dans le pas de vis 1,5" NPT en le tournant dans le sens des aiguilles d’une montre pour le fixer fermement sur le tube ou l'adaptateur.
Veillez à fixer le tube ou l’adaptateur de sorte à atteindre l’extrémité du pas de vis 1,5" NPT
sur le boîtier d’extérieur. Si celui-ci n’est pas fermement fixé, le boîtier d’extérieur pourra se désolidariser du tube ou de l’adaptateur, provoquant des dommages physiques ou un dysfonctionnement. (Veillez à vérifier la connexion entre les deux composants avant de passer
à l'étape suivante.)
3. Appliquez la « Graisse » à la « Douille » fournie avec le produit à titre d’accessoire.
Insérez les câbles dans les trous appropriés de la « Douille ». Veuillez vérifier dans la figure ci-dessous la direction des flèches pour l'insertion du câble dans la « Douille ». La « Graisse » sert à faciliter l’insertion des câbles.
Si vous connectez le câble ETC supplémentaire à la « Douille », il faudra retirer la broche de la
« Douille » avant d’insérer le câble.
00845A-SHG-223-FRA.indd 4
2009-04-11 오전 10:12:16
4. Fixez fermement la « Douille » au « Boîtier d’extérieur », comme dans l’illustration.
Si la « Douille » n’est pas correctement sécurisée, l’étanchéité sera compromise. Par conséquent, il convient de fixer fermement la « Douille » au « Boîtier » en exerçant une pression uniforme sur les deux côtés de la « Douille ». DOUILLE
5. Préparez l’« Adaptateur de la caméra » correspondant à la « Caméra » que vous souhaitez installer.
Connectez le câble de l’« Alimentation du réchauffeur » à l’« Adaptateur de la caméra », comme dans l’illustration. Connectez ensuite à l’adaptateur les autres câbles d’alimentation, de sortie vidéo et d’E/S de l’alarme. Pour plus de détails, consultez le guide d'installation de la caméra Smart Dome.
6. Disposez les câbles soigneusement et servez-vous des 4 vis (M4xL8 fournies dans l’emballage de la caméra) pour fixer l’adaptateur de la camera dans le « Trou de vis » de la
« Patte de fixation » fixée sur le « Boîtier d’extérieur ». . Veillez à ce que le « Levier » de l’adaptateur de la caméra soit orienté à l’opposé de la partie saillante à l’intérieur du « Boîtier d’extérieur ».
7. Retirez le dôme de la « Caméra Smart Dome ».
Desserrez la vis latérale (M2) de la Caméra Smart Dome et tournez le « Dôme » d’environ 15 degrés dans le sens des aiguilles d’une montre avant de le tirer vers le bas.
CAMÉRA SMART DOME DÔME
00845A-SHG-223-FRA.indd 6
2009-04-11 오전 10:12:33
8. Attachez le fil de sécurité de la caméra au crochet de sécurité de l’adaptateur.
Durant l’installation ou le démontage, vérifiez que le fil de sécurité est bien attaché au crochet, afin d’éviter tout risque de chute pouvant provoquer des blessures ou des dommages à la caméra.
9. Alignez la flèche de l’« Adaptateur de la caméra » sur le repère de la « flèche » situé sur la
« Caméra », insérez trois guides dans les trous appropriés au niveau de l’« Ouverture pour le passage du guide » de l’adaptateur de la caméra puis tournez la caméra d’environ 15 degrés dans le sens inverse des aiguilles d’une montre jusqu’à ce que vous entendiez un déclic. Vérifiez que les trous du « Levier de verrouillage » passent de la position « A » à la position « B », comme illustré sur le schéma.
ADAPTATEUR DE LA CAMÉRA OUVERTURE POUR LE PASSAGE DU GUIDE GUIDE BOÎTIER D'EXTÉRIEUR
10. Fixez la vis (M3xL6, incluse dans l’emballage de la caméra) sur le trou approprié du levier de verrouillage.
Si vous souhaitez retirer la caméra de l'adaptateur de caméra, desserrez la vis (BH M3xL6) et tournez le levier de verrouillage dans le sens des aiguilles d’une montre tout en tournant le compteur de la caméra dans le sens inverse des aiguilles d’une montre avant de le tirer vers le bas. BOÎTIER D'EXTÉRIEUR
11. Pour fixer le dôme au boîtier, placez les 4 vis sur le dôme dans les trous du boîtierprévus
à cet effet, puis vissez. Veuillez lire et respecter les instructions de montage suivantes : ① Ordonnez soigneusement le fil de sécurité ainsi que les câbles d’alimentation du réchauffeur à l’intérieur du boîtier afin qu’ils n’entravent pas le fonctionnement de la caméra. - Si le joint n’est pas correctement placé, l’étanchéité de l’ensemble n’est plus assurée.
② Assurez-vous que le joint plat du dôme ne se détache pas du dôme.
③ Assurez-vous que les joints toriques sont correctement placés sur les vis du dôme.
Par ailleurs, lors de la fixation du boîtier, n’oubliez pas d’insérer les joints toriques dans leur gorge autour des trous des vis du boîtier. - Si le joint torique n’est pas correctement placé, l’étanchéité de l’ensemble n’est plus assurée.
BOÎTIER D'EXTÉRIEUR JOINT PLAT DU DÔME JOINT TORIQUE JOINT TORIQUE CARACTÉRISTIQUES DU PRODUIT Taille : Ø258 X H323
Poids : 3.2 Kg Température de fonctionnement : -45˚C ~ 50˚C Humidité en fonctionnement : 0~100% Température de fonctionnement du VENTILATEUR : Illimitée
Température de fonctionnement du RÉCHAUFFEUR : inférieure à 10˚C Les bons gestes de mise au rebut de ce produit
