MANUAL DE UTILIZADOR SGH-223 SAMSUNG

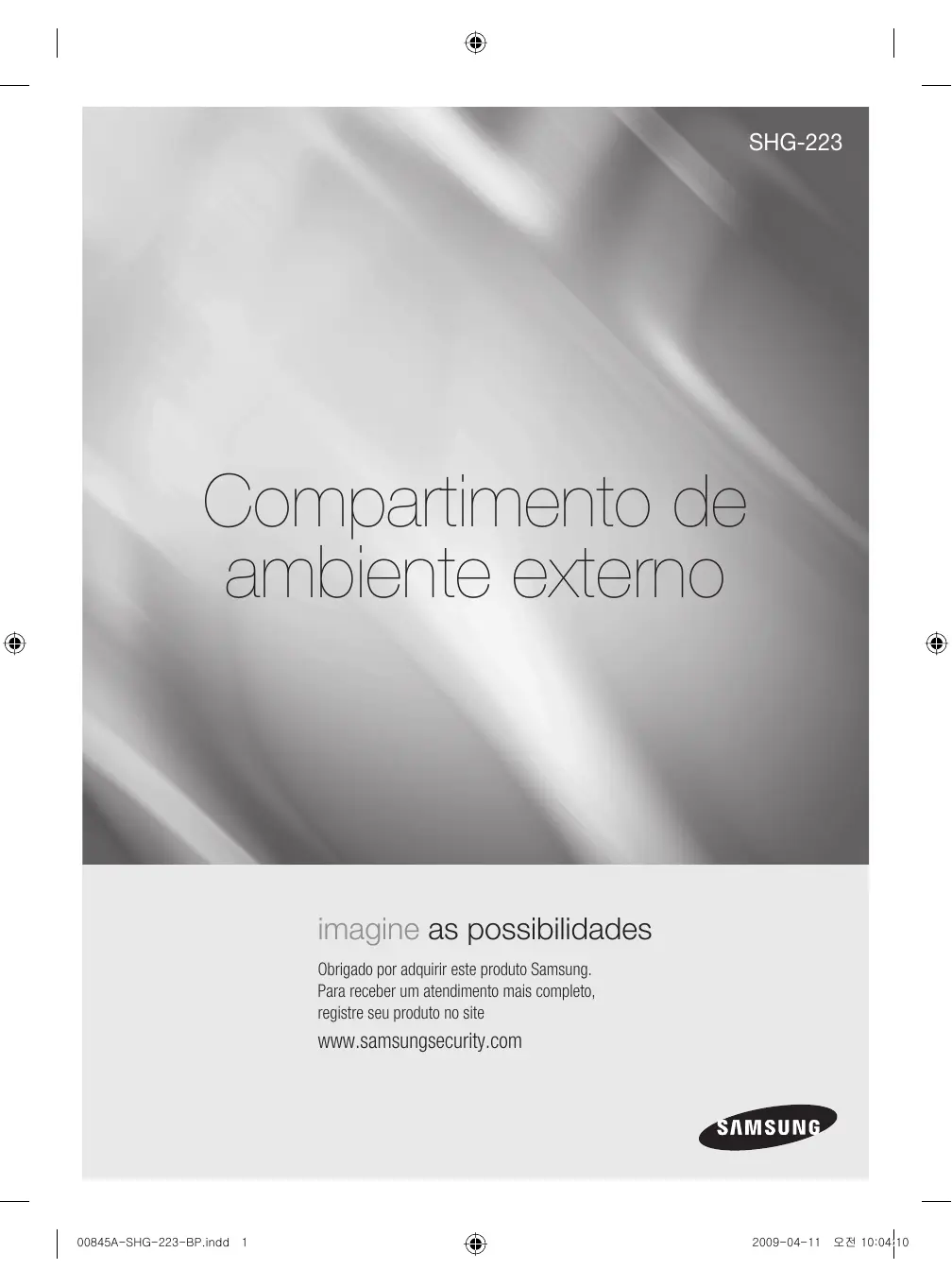

imagine as possibilidades Obrigado por adquirir este produto Samsung. Para receber um atendimento mais completo, registre seu produto no site

00845A-SHG-223-BP.indd 1

2009-04-11 오전 10:04:10

VISÃO GERAL O Compartimento de ambiente externo (SHG-223) é usado para instalar a CÂMERA SMARTDOME (SCC-641/643, SCC-C6403/C6405/C6407/C6475) em uma parede ou no teto de um ambiente externo.

PRECAUÇÕES 1. Selecione um ponto de instalação que possa suportar 4 vezes o peso do produto. 2. Se você instalar este produto em uma área de baixa temperatura, por exemplo, dentro de um armazém frigorífico, será preciso vedar o tubo de fiação com silicone, para que o ar externo não possa entrar no compartimento. Do contrário, ar úmido externo pode entrar no compartimento, acumulando umidade ou vapor dentro do produto devido a uma diferença entre a temperatura interna e externa.

INSTALAÇÃO 1. Instale o COMPARTIMENTO DE AMBIENTE EXTERNO usando o adaptador fornecido de acordo com o local de instalação. ƒ Instale o Adaptador abaixo de acordo com o guia de instalação de cada produto. ① ADAPTADOR DE MONTAGEM NO TETO (SCX-300CM) : para instalação no teto. ② ADAPTADOR DE MONTAGEM EM PAREDE (SCX-300WM) : para instalação direta na parede. ③ ADAPTADOR DE MONTAGEM EM POSTE (SCX-300PM) : para instalação em um poste cilíndrico. - O Adaptador de montagem em parede (SCX-300WM) também é usado juntamente com oAdaptador de montagem em poste. ④ ADAPTADOR DE MONTAGEM EM CANTO (SCX-300KM) : é usado quando a câmera é instalada em um canto da parede. - O Adaptador de montagem em parede (SCX-300WM) também é usado juntamente com oAdaptador de montagem em poste. ⑤ ADAPTADOR DE MONTAGEM EM PARAPEITO (SCX-300LM) : use se for instalar o produto na parede interna do telhado de um edifício e posicionar a câmera no lado externo.

00845A-SHG-223-BP.indd 2

2. Insira os cabos do tubo processado com uma rosca NPT de 1,5" (fêmea), Adaptador de montagem em parede ou Adaptador de montagem no teto no Compartimento de ambiente externo (SHG-223). Em seguida, insira o Compartimento de ambiente externo à rosca NPT de 1,5" e gire-o no sentido horário para fixá-lo ao tubo ou adaptador.

 Certifique-se de que o tubo ou adaptador sejam bem fixados de forma que alcancem o final ● BP

da rosca NPT de 1.5” no Compartimento de ambiente externo. Se não forem bem fixados, o Compartimento de ambiente externo pode se soltar do tubo ou do adaptador, ocasionando danos físicos ou problemas de funcionamento. (Certifique-se de verificar a conexão entre os dois componentes antes de prosseguir com a próxima etapa.)

3. Aplique "Graxa" à "Bucha" que acompanha este produto como um acessório. Insira os cabos no orifício aplicável da "Bucha". Veja a figura abaixo para verificar a direção da seta para a inserção do cabo na "Bucha". ƒ A "Graxa" é usada para facilitar a inserção dos cabos.

BUCHA COMPARTIMENTO DE AMBIENTE EXTERNO CABO DE ALIMENTAÇÃO (24V)

CABO BNC CABO ETC BUCHA BUCHA BUCHA M

 Se você conectar o cabo ETC adicional à “Bucha”, remova o pino da “Bucha” antes de inserir o cabo.

4. Fixe a "Bucha" ao "Compartimento de ambiente externo", como mostra a figura. Se a "Bucha" não for fixada corretamente, a impermeabilização não funcionará. Portanto, fixe a "Bucha" ao "Compartimento" pressionando cada lado da "Bucha" uniformemente. BUCHA

5. Prepare o "Adaptador da câmera" aplicável para a "Câmera" a ser instalada. Conecte o cabo do "Aquecedor" ao "Adaptador da câmera", como mostra a figura. Em seguida, conecte os outros cabos de alimentação, bem como os cabos de saída de vídeo e de E/S de alarme ao adaptador. ƒ Para obter mais informações, consulte o guia de instalação da Câmera SmartDome.

COMPARTIMENTO DE AMBIENTE EXTERNO ALIMENTAÇÃO DO AQUECEDOR ADAPTADOR DA CÂMERA SHG-223 _5

00845A-SHG-223-BP.indd 5

2009-04-11 오전 10:04:46

6. Organize os cabos e use 4 parafusos (M4xL8, inclusos no pacote da câmera) para fixar o Adaptador da câmera ao "Orifício de parafuso" do "Adaptador da braçadeira" conectado ao "Compartimento de ambiente externo". ƒ Certifique-se de que a “Alavanca” do Adaptador da câmera esteja ao contrário da peça saliente dentro do “Compartimento de ambiente externo”.

COMPARTIMENTO DE AMBIENTE EXTERNO ADAPTADOR DA BRAÇADEIRA PEÇA SALIENTE ALAVANCA ADAPTADOR DA CÂMERA

7. Remova a Dome da “Câmera SmartDome”. Solte o parafuso lateral (M2) da Câmera SmartDome e gire a “Dome” aproximadamente 15 graus no sentido horário antes de removê-la.

8. Enganche o Fio de segurança anexado à Câmera ao Raque de segurança do Adaptador da câmera. ƒ Durante a instalação ou remoção, para evitar acidentes de segurança e danos à câmera devido a uma queda, verifique se o fio de segurança está preso no gancho.

● BP COMPARTIMENTO DE AMBIENTE EXTERNO PRESILHA DE SEGURANÇA FIO DE SEGURANÇA CÂMERA SMARTDOME

9. Alinhe a seta do "Adaptador da câmera" com a marca de "seta" na "Câmera", insira as três guias em cada orifício aplicável do "Orifício da guia" do Adaptador da câmera e gire a câmera 15 graus no sentido horário até ouvir um clique. ƒ Verifique se os orifícios da "Trava da alavanca" mudaram de "A" para "B", como mostra a figura.

10. Fixe o parafuso (M3xL6, inclusos no pacote da câmera) no orifício aplicável da trava da alavanca. ƒ Se quiser remover a Câmera do Adaptador, solte o parafuso (BH M3xL6) e gire a Trava da alavanca no sentido horário enquanto gira a câmera no sentido horário antes de removê-la. COMPARTIMENTO DE AMBIENTE EXTERNO

11. Insira os 4 parafusos na cúpula da tampa em seus orifícios correspondentes no compartimento antes de fixar a cúpula ao compartimento. Leia e siga as instruções de montagem abaixo. ① Organize cuidadosamente o fio de segurança e os cabos de alimentação do aquecedor no compartimento, de forma que eles não interrompam a operação da câmera. - Se a cúpula da gaxeta ficar solta, o produto não será devidamente impermeabilizado.

② Não deixe a peça da cúpula da gaxeta solta na peça da cúpula da tampa. ③ Não deixe o anel-O solto dos parafusos na cúpula da tampa. Além disso, enquanto estiver trabalhando no compartimento, certifique-se de inserir o anel-O nas ranhuras em torno dos orifícios dos parafusos do compartimento. - Se o anel-O ficar solto, o produto não será devidamente impermeabilizado.

COMPARTIMENTO DE AMBIENTE EXTERNO CÚPULA DA GAXETA ANEL-O ANEL-O ORIFÍCIO DE FIXAÇÃO DO PARAFUSO FIO DE SEGURANÇA ANEL-O ORIFÍCIO DE FIXAÇÃO DO PARAFUSO INÍCIO (INSERÇÃO DO ANEL-O)

<Vista transversal do Orifício de fixação do parafuso>

COMPARTIMENTO DE AMBIENTE EXTERNO CÚPULA DA TAMPA PARAFUSO SHG-223 _9

00845A-SHG-223-BP.indd 9

ESPECIFICAÇÃO DO PRODUTO Tamanho : Ø258 X H323 Peso : 3.2 Kg Temperatura de operação : -45˚C ~ 50˚C Umidade de operação : 0~100% Temperatura de operação do VENTILADOR : Ilimitado
