BEDIENUNGSANLEITUNG TASSIMO TAS1002N6 BOSCH

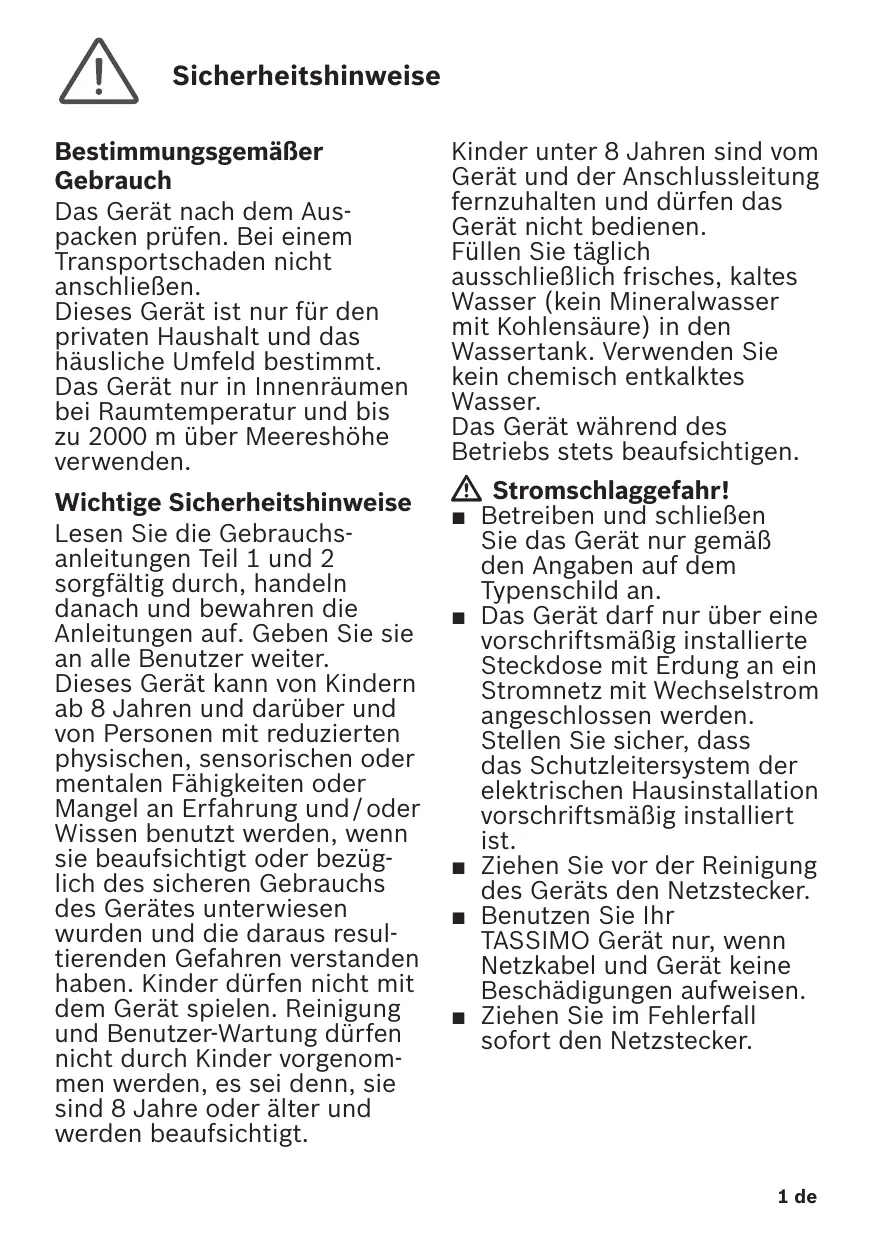

Sicherheitshinweise Bestimmungsgemäßer Gebrauch Das Gerät nach dem Aus­ packen prüfen. Bei einem Transportschaden nicht anschließen. Dieses Gerät ist nur für den privaten Haushalt und das häusliche Umfeld bestimmt. Das Gerät nur in Innenräumen bei Raumtemperatur und bis zu 2000 m über Meereshöhe verwenden. Wichtige Sicherheitshinweise Lesen Sie die Gebrauchs­ anleitungen Teil 1 und 2 sorgfältig durch, handeln danach und bewahren die Anleitungen auf. Geben Sie sie an alle Benutzer weiter. Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und / oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüg­ lich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resul­ tierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer­Wartung dürfen nicht durch Kinder vorgenom­ men werden, es sei denn, sie sind 8 Jahre oder älter und werden beaufsichtigt.

Kinder unter 8 Jahren sind vom Gerät und der Anschlussleitung fernzuhalten und dürfen das Gerät nicht bedienen. Füllen Sie täglich ausschließlich frisches, kaltes Wasser (kein Mineralwasser mit Kohlensäure) in den Wassertank. Verwenden Sie kein chemisch entkalktes Wasser. Das Gerät während des Betriebs stets beaufsichtigen. W Stromschlaggefahr! ■ Betreiben und schließen Sie das Gerät nur gemäß den Angaben auf dem Typenschild an. ■ Das Gerät darf nur über eine vorschriftsmäßig installierte Steckdose mit Erdung an ein Stromnetz mit Wechselstrom angeschlossen werden. Stellen Sie sicher, dass das Schutzleitersystem der elektrischen Hausinstallation vorschriftsmäßig installiert ist. ■ Ziehen Sie vor der Reinigung des Geräts den Netzstecker. ■ Benutzen Sie Ihr TASSIMO Gerät nur, wenn Netzkabel und Gerät keine Beschädigungen aufweisen. ■ Ziehen Sie im Fehlerfall sofort den Netzstecker.

Sicherheitshinweise ■ Reparaturen an dem Gerät, wie z. B. eine beschädigte Zuleitung auswechseln, dürfen Sie nur durch unseren Kundendienst ausführen lassen um Gefährdungen zu vermeiden. ■ Tauchen Sie das Gerät oder das Netzkabel niemals in Wasser. ■ Es darf keine Flüssigkeit auf die Gerätesteckverbindung überlaufen. ■ Die speziellen Hinweise zur Reinigung in der Anleitung sind zu beachten. W Verbrennungsgefahr! ■ Versuchen Sie nie, das Brühsystem während des Betriebs zu öffnen. Beachten Sie, dass austretende Flüssigkeiten sehr heiß sind. Die T DISC, die Stanzvorrichtung und der Getränkeauslauf können unmittelbar nach dem Brühvorgang sehr heiß sein. Zuerst abkühlen lassen. ■ Benutzen Sie keine beschädigten T DISCs. ■ Benutzen Sie T DISCs nur einmal. ■ Nach dem Gebrauch können die Oberflächen noch einige Zeit heiß sein. ■ Frisch zubereitete Getränke sind sehr heiß. Bei Bedarf etwas abkühlen lassen.

W Brandgefahr! ■ Das Gerät wird heiß. ■ Das Gerät nie in einem Schrank betreiben. W Verletzungsgefahr! ■ Fehlanwendung des Gerätes kann zu Verletzungen führen. ■ Trinken Sie keinesfalls die Entkalkungsflüssigkeit. W Erstickungsgefahr! ■ Kinder nicht mit Verpackungsmaterial spielen lassen. ■ Kleinteile sicher aufbewahren, sie können verschluckt werden. W Achtung! ■ Reinigung von Oberflächen, die mit Nahrungsmitteln in Berührung kommen! Die speziellen Hinweise zur Reinigung in den Bildanleitungen sind zu beachten.

Auf einen Blick Klappen Sie vor dem Weiterlesen die dazugehörende Bildseite am Anfang des Heftes nach links aus. 1 Bedienfeld a Start / Stopp Taste b Anzeige / LED R (Wassertank füllen) c Statusanzeige d Anzeige / LED Q (Entkalken) 2 Brühsystem a Verschluss b T DISC Träger (entnehmbar) c T DISC Stanzvorrichtung mit Getränkeauslauf (entnehmbar) d T DISC Lesefenster 3 Wassertank (abnehmbar) a Markierung a b Markierung Q „Entkalken“ c Schwimmer 4 Tassenpodest (abnehmbar und höhenverstellbar) a Tropfgitter b Auffangbehälter 5 Aufbewahrungsfach a Orange Service T DISC b Kurzanleitung Reinigen / Entkalken

Info Bosch ist der Hersteller des T ­ ASSIMO Geräts. Deshalb kann Bosch k ­ eine ­Liefergarantie für die ­TASSIMO T DISCs übernehmen. TASSIMO T DISCs erhalten Sie im Fachhandel. Besuchen Sie auch www.tassimo.com, um die große Getränkevielfalt und das passende TASSIMO Zubehör zu ent­ decken und online zu bestellen.

Bestellnummer Webshop

Entkalkungs­ tabletten

TCZ6004 / 00311530 www.tassimo.com www.bosch-home.com 00576837 www.bosch-home.com

T DISC Entsorgung Entsorgen Sie die Verpackung umwelt­ gerecht. Dieses Gerät ist entsprechend der europäischen Richtlinie 2012 / 19 / EU über Elektro­ und Elektronikaltgeräte (waste electrical and electronic equip­ ment – WEEE) gekennzeichnet. Die Richt­ linie gibt den Rahmen für eine EU­weit gültige Rücknahme und Verwertung der Altgeräte vor. Über aktuelle Entsorgungswege bitte beim Fachhändler informieren.

Hilfe bei Problemen In der folgenden Tabelle finden Sie Lösungen für Probleme oder Störungen, die in Zusammenhang mit der Benutzung des Geräts auftreten und die Sie einfach selbst beheben können. Sollten Sie keine adäquate Lösung für Ihr spezielles Problem finden, kontaktieren Sie unseren Kundendienst. Weitere Kundendienstinformationen finden Sie auch online: www.tassimo.com www.bosch-home.com Problem

Das Gerät ist im Ruhemodus. Das Gerät hat keine Stromversorgung.

Start / Stopp Taste drücken.

Das Gerät funktioniert nicht, es leuchtet keines der Anzeigeelemente (LEDs) auf. Die Brühung wird ­gestartet, es wird jedoch kein Getränk ausgegeben.

Der Wassertank ist nicht richtig eingesetzt. Der Wassertank wurde während des Brühvorgangs entnommen oder im ­System befindet sich Luft. Der Schwimmer im ­Wassertank ist verklemmt. Die Brühung kann Keine T DISC nicht gestartet werden eingelegt. Der Strichcode der und /oder ­eingelegten T DISC wird nicht erkannt. die LED der Statusanzeige leuchtet rot.

Das Brühsystem ist nicht richtig verschlossen. Das Gerät war beim Einlegen der T DISC nicht eingesteckt.

Kontrollieren Sie, ob das Gerät an die Stromversorgung a ­ ngeschlossen ist.

Überprüfen Sie, ob der Wassertank richtig eingesetzt ist. Drücken Sie den Wassertank bis zum Anschlag in das Gerät. Starten Sie einen Reinigungsvorgang mit der orangen Service T DISC. Sehen Sie hierzu das Kapitel ­Inbetriebnahme, Schritte 2–14.

Reinigen Sie den Wassertank und machen Sie den ­Schwimmer gangbar. Überprüfen Sie, ob eine T DISC eingelegt wurde. Säubern Sie das T DISC Lesefenster mit einem ­weichen, feuchten Tuch. Streichen Sie mit dem Finger die Folie der T DISC glatt, damit der Strichcode gelesen werden kann. Verwenden Sie eine neue T DISC. Lässt sich das Problem nicht beheben, kontaktieren Sie die T ­ ASSIMO Infoline. Säubern Sie das Brühsystem mit einem ­weichen, feuchten Tuch, vor allem im Bereich des Verschlusses. Stellen Sie sicher, dass das Gerät vor dem Einlegen der T DISC an die Strom­versorgung angeschlossen ist.

Hilfe bei Problemen Problem

Das Brühsystem lässt sich nicht schließen.

Die Stanzvorrichtung und/oder der T DISC Träger sind nicht richtig eingesetzt. Die T DISC ist nicht ­richtig eingelegt.

Drücken Sie die Stanzvorrichtung mit ­beiden Daumen in ihre Halterung und kontrollieren Sie die Position des T DISC Trägers.

Das Brühsystem lässt sich nicht öffnen.

Aus dem Brühsystem tropft Wasser.

Die Crema hat sich verschlechtert.

Das Brühsystem ist verklebt oder verschmutzt. Beim Schließen des Brühsystems muss ein geringer Widerstand überwunden werden. Das Brühsystem ist noch verriegelt.

Die T DISC ist ­beschädigt oder undicht. Die T DISC ist nicht korrekt gestanzt worden. Die Stanzvorrichtung ist nicht richtig eingesetzt. Der Getränkeauslauf ist verklebt oder verschmutzt.

Das Gerät ist verkalkt. Auf der Fläche unter dem Tassenpodest ­befindet sich Wasser.

Es handelt sich um Kondensationswasser.

Ersetzen Sie eine beschädigte T DISC durch eine neue. Legen Sie die T DISC mit der bedruckten Seite nach unten so ein, dass die Lasche in der dafür vorgesehenen Aussparung liegt. Säubern Sie das Brühsystem mit einem ­weichen, feuchten Tuch, vor allem im Bereich des Verschlusses. Drücken Sie den Verschluss nach unten, bis dieser hörbar einrastet. Öffnen Sie das Brühsystem erst, wenn die Statusanzeige aufhört zu blinken und ­permanent leuchtet. Ziehen Sie den Netzstecker. Bleibt das Brühsystem weiterhin verschlossen, kontaktieren Sie die T ­ ASSIMO Infoline. Benutzen Sie keine beschädigten T DISCs. Benutzen Sie T DISCs nur einmal. Warten Sie, bis der Brühvorgang beendet und das Gerät abgekühlt ist. Entfernen Sie die T DISC und reinigen Sie das Brühsystem. Sehen Sie hierzu das Kapitel Reinigen. Drücken Sie mit beiden Daumen die Stanz­ vorrichtung in ihre ­Halterung (hörbarer Klick). Reinigen Sie den Getränkeauslauf. Sehen Sie hierzu das ­Kapitel Reinigen. Reinigen Sie das ­Brühsystem mit der ­orangen Service T DISC. Sehen Sie hierzu das ­Kapitel Reinigen. Entkalken Sie das Gerät. Sehen Sie hierzu das Kapitel Entkalken. Kondensation kann entstehen und ist kein Fehler. Wischen Sie das Wasser mit einem Tuch ab.

Hilfe bei Problemen Problem

Das Getränkevolumen entspricht nicht Ihren Wünschen.

Der Strichcode der T DISC gibt für jedes Getränk das optimale Getränkevolumen vor. Dieser Wert kann auch individuell angepasst werden. Kalkablagerungen im Gerät können zu reduziertem Getränke­ volumen führen. Nicht genug Wasser im Wassertank.

Weniger Volumen: Drücken Sie während der Brühung die Start / Stopp Taste um den Brühvorgang abzubrechen. Mehr Volumen: Drücken und halten Sie die Start / Stopp Taste bis das gewünschte Volumen erreicht ist. Entkalken Sie das Gerät. Sehen Sie hierzu das Kapitel Entkalken.

Die LED R (Wassertank füllen) leuchtet, obwohl sich genug Wasser im W ­ assertank befindet.

Der Schwimmer im ­Wassertank ist verklemmt.

Reinigen Sie den Wassertank und machen Sie den ­Schwimmer gangbar.

Der Wassertank ist nicht richtig eingesetzt.

Überprüfen Sie, ob der Wassertank richtig eingesetzt ist. Drücken Sie den Wassertank bis zum Anschlag in das Gerät.

Die LED Q (Entkalken) und die LED R (Wassertank füllen) leuchten gleichzeitig und keine Brühung ist möglich. Die LED Q (Entkalken) und die Statusanzeige blinken gleichzeitig Die LED Q (Entkalken) leuchtet.

Technische Störung im Ziehen Sie den Netzstecker. Kontaktieren Sie Gerät. bitte die T ­ ASSIMO Infoline.

Füllen Sie den Tank nach der Getränke­ zubereitung auf und drücken Sie die Start / Stopp Taste. Ihr Getränk wird anschließend fertig gebrüht. Die orange Service Folgendes Zubehör kann über den Bosch T DISC ist beschädigt Kundendienst, www.bosch-home.com und oder verloren worden. www.tassimo.com bezogen werden (Kontakt siehe am Ende dieser Gebrauchsanleitung): Entkalkungstabletten Orange Service T DISC werden benötigt. (Artikel-Nr. 00576837), Entkalkungstabletten (TCZ6004 / Artikel-Nr. 00311530) Die LED R (Wassertank Es ist nicht genug Füllen Sie frisches, kaltes Wasser bis füllen) leuchtet. Wasser im Wassertank zur Markierung a ein. Setzen Sie den ­Wassertank wieder ein. vorhanden.

Der Entkalkungs­ vorgang läuft.

Warten Sie ab, bis der Entkalkungsvorgang abgeschlossen ist.

Das Gerät muss entkalkt werden.

Entkalken Sie das Gerät. Sehen Sie hierzu das Kapitel Entkalken.

Hilfe bei Problemen Problem

Die LED Q (Entkalken) leuchtet, obwohl entkalktes W ­ asser ­verwendet wurde. Die LED Q (Entkalken) blinkt.

Auch entkalktes Entkalken Sie das Gerät. Sehen Sie hierzu das Wasser enthält geringe Kapitel Entkalken. Mengen an Kalk.

Das Gerät muss dringend entkalkt werden.

Entkalken Sie das Gerät umgehend. Sehen Sie hierzu das Kapitel Entkalken.

Es liegt ein Spannungsproblem bei der Stromversorgung vor.

Stecken Sie das Gerät aus und wieder ein. Besteht das Problem über einen längeren Zeitraum, lassen Sie die Spannung Ihrer Stromversorgung von einem Fachmann prüfen.

Garantiebedingungen Garantiebedingungen Gültig in der Bundesrepublik Deutschland

Die nachstehenden Bedingungen, die Voraussetzungen und Umfang unserer Garantieleistung beschreiben, lassen die Gewährleistungsverpflichtungen des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer unberührt. Für dieses Gerät leisten wir Garantie gemäß nachstehenden Bedingungen: 1. Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 – 6) Mängel am Gerät, die nachweislich auf einem Material- und/ oder Herstellungsfehler beruhen, wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer gemeldet werden. Zeigt sich der Mangel innerhalb von 6 Monaten ab Lieferung, wird vermutet, dass es sich um einen Material- oder Herstellungsfehler handelt. 2. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile wie z.B. Glas oder Kunststoff bzw. Glühlampen. Eine Garantiepflicht wird nicht ausgelöst durch geringfügige Abweichungen von der Soll Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, oder durch Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser, sowie allgemein aus anomalen Umweltbedingungen oder sachfremden Betriebsbedingungen oder wenn das Gerät sonst mit ungeeigneten Stoffen in Berührung gekommen ist. Ebenso kann keine Garantie übernommen werden, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, nicht fachgerechte Installation und Montage, Fehlgebrauch, eine nicht haushaltsübliche Nutzung, mangelnde Pflege oder Nichtbeachtung von Bedienungs- oder Montagehinweisen zurückzuführen sind. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und dadurch ein Defekt verursacht wird. 3. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Teile ersetzt werden. Geräte, die zumutbar (z.B. im PKW) transportiert werden können, und für die unter Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind unserer nächstgelegenen Kundendienststelle oder unserem Vertragskundendienst zu übergeben oder zuzusenden. Instandsetzungen am Aufstellungsort können nur für stationär betriebene (feststehende) Geräte verlangt werden. Es ist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum über. 4. Sofern die Nachbesserung von uns abgelehnt wird oder fehlschlägt, wird innerhalb der oben genannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz geliefert. 5. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät. 6. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind – soweit eine Haftung nicht zwingend gesetzlich angeordnet ist – ausgeschlossen. Diese Garantiebedingungen gelten für in Deutschland gekaufte Geräte. Werden Geräte ins Ausland verbracht, die die technischen Voraussetzungen (z.B. Spannung, Frequenz, Gasarten, etc.) für das entsprechende Land aufweisen und die für die jeweiligen Klima- und Umweltbedingungen geeignet sind, gelten diese Garantiebedingungen auch, soweit wir in dem entsprechenden Land ein Kundendienstnetz haben. Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen. Diese können Sie über Ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern. Beachten Sie unser weiteres Kundendienst-Angebot: Auch nach Ablauf der Garantie stehen Ihnen unser Werkskundendienst und unsere Servicepartner zur Verfügung. Robert GmbH RobertBosch BoschHausgeräte Hausgeräte GmbH Carl-Wery-Straße 34, 81739 München, GERMANY Carl Wery Str. 34 / 81739 München // Germany

Gültig in Österreich und in der Schweiz

Für dieses Gerät gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen, in dem das Gerät gekauft wurde. Sie können die Garantiebedingungen jederzeit über Ihren Fachhändler, bei dem Sie das Gerät gekauft haben oder direkt bei unserer Landesvertretung anfordern. Darüber hinaus sind diese auch im Internet unter der benannten Webadresse hinterlegt. Für die Inanspruchnahme von Garantieleistungen ist in jedem Fall die Vorlage des Kaufbeleges erforderlich. 04/2010

Garantie – Guarantee en Guarantee The guarantee conditions for this appliance are as defined by our representative in the country in which it is sold. Details regarding these conditions can be obtained from the dealer from whom the appliance was purchased. The bill of sale or receipt must be produced when making any claim under the terms of this guarantee.
