Produkttyp	Einbauofen
Marke	HAIER
Modell	HWO45NM6OXB1
Abmessungen (B x H x T)	595 x 595 x 560 mm
Nettogewicht	45 kg
Stromversorgung	220-240 V, 50-60 Hz, 3.0 kW
Ofenvolumen	70 L
Backfunktionen	Heißluft, ECO, Grill, Heißluft + Grill, Turbogrill, Steam Pure, Steam Warm, Steam Crisper
Reinigung	Dampfreinigung (H2O Cavity Clean), manuelle Reinigung
Innenbeleuchtung	Lampe 25 W, Stecker G9, bis 300 °C beständig
Sicherheit	Bildschirmsperre während des Backens, Kindersicherung (Türverriegelung?)
Ersatzteile	Lampe, Lochblech, Flachgrill, Träger, Auffangschale, Satz Gastro-Norm-Bleche (optional)
Maximale Temperatur	230 °C (Heißluft), 100 °C (reiner Dampf)
Wassertank	Integriert, für Dampffunktionen
Installation	Einbau unter Kochfeld oder in Säule, Befestigung mit mitgelieferten Schrauben und Hülsen
Packungsinhalt	Ofen, Flachgrill, Lochblech, Träger, Auffangschale, Dokumentation, Schrauben
Energieeffizienzklasse	A+ (Schätzung)
Sprachen der Anleitung	FR, CS, DE, EN, ES, IT, PL, PT, SK

Häufig gestellte Fragen - HWO45NM6OXB1 - HWO45NM6OXB1 HAIER

Wie führe ich die erste Inbetriebnahme des Ofens durch?

Reinigen Sie den Ofen gründlich mit Wasser und Seife und spülen Sie ihn sorgfältig aus. Heizen Sie den Ofen etwa 30 Minuten lang auf maximale Temperatur mit der Heißluftfunktion ohne Zubehör, um Restöle zu entfernen. Bevor Sie das Zubehör verwenden, reinigen Sie es mit einer sehr heißen alkalischen Reinigungslösung und einem weichen Tuch.

Wie verwende ich die Dampffunktion?

Füllen Sie für die Dampffunktionen zuerst den Wassertank. Legen Sie das Lochblech auf den Flachgrill mit seinem Träger und die Auffangschale darunter, um Kondenswasser aufzufangen. Die Dampffunktionen erfordern, dass die Tür geschlossen ist, um zu starten. Verwenden Sie vorzugsweise den kalten Ofen für ein besseres Ergebnis.

Was tun bei einem Stromausfall?

Wenn die Stromversorgung wiederhergestellt ist, müssen Sie den Wasserkreislauf entleeren, auch wenn kein Wasser vorhanden sein sollte. Befolgen Sie die Anweisungen auf dem Bildschirm, um nach jedem Dampf- oder Reinigungszyklus das Restwasser abzulassen.

Wie reinige ich den Ofen?

Verwenden Sie die Funktion H2O Cavity Clean, die 15 Minuten lang Dampf einspritzt, um Rückstände aufzuweichen. Reinigen Sie anschließend mit einem weichen Tuch und einem milden Reinigungsmittel. Vermeiden Sie Scheuermittel. Verwenden Sie niemals einen Dampfreiniger. Stellen Sie sicher, dass das Gerät vor der Reinigung vom Stromnetz getrennt ist.

Wie ersetze ich die Ofenlampe?

Die Lampe ist vom Typ G9, 25 W, bis 300 °C beständig. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Legen Sie ein Tuch hinein, schrauben Sie den Stahlrahmen ab, entfernen Sie die alte Lampe, ohne sie zu zerbrechen, setzen Sie die neue ein, ohne sie mit den Händen zu berühren (verwenden Sie einen Latexhandschuh), setzen Sie den Rahmen und die Schrauben wieder ein. Der Austausch darf nur von qualifiziertem Personal durchgeführt werden.

Der Ofen riecht beim ersten Gebrauch, ist das normal?

Ja, es ist normal, dass beim ersten Backen ein verbranntes oder plastikartiges Geruch auftritt. Dies liegt an den Fertigungsölen. Um diese zu entfernen, heizen Sie den Ofen vor dem ersten Gebrauch 30 Minuten lang auf 230 °C mit Heißluft ohne Inhalt.

Welches Zubehör ist im Lieferumfang des Ofens enthalten?

Der Ofen wird mit einem Flachgrill, einem Lochblech mit Träger, einer Auffangschale und dem Befestigungsmaterial geliefert. Ein Satz von 6 Gastro-Norm-Blechen ist auf Anfrage optional erhältlich.

Wie installiere ich den Ofen?

Der Ofen muss in der Mitte eines hitzebeständigen Möbels mit den angegebenen Abmessungen (ca. 595x595x560 mm) installiert werden. Befestigen Sie ihn mit den mitgelieferten Schrauben und Hülsen. Der elektrische Anschluss muss von einem Fachmann mit einem Kabel vom Typ H05RR-F 3x1,5 mm² oder gleichwertig und einer wirksamen Erdung durchgeführt werden.

Was tun, wenn das Display 'TÜR SCHLIESSEN' anzeigt?

Diese Meldung erscheint bei Verwendung der Dampffunktionen. Stellen Sie sicher, dass die Ofentür fest geschlossen ist, damit der Zyklus starten kann. Wenn das Problem weiterhin besteht, überprüfen Sie die Dichtungen.

Wie entleere ich das Restwasser nach einem Dampfbackvorgang?

Drücken Sie die Ein-/Aus-Taste und folgen Sie den Anweisungen auf dem Bildschirm: Ziehen Sie den Tank bis zum markierten Teil heraus, warten Sie, bis er sich entleert, und leeren Sie dann den Tank. Dieser Vorgang wird nach jedem Dampfback- oder Reinigungszyklus empfohlen.

BEDIENUNGSANLEITUNG HWO45NM6OXB1 - HWO45NM6OXB1 HAIER

37 Wichtige Sicherheitsanweisungen 38 Pflege und Wartung 40 Erste Inbetriebnahme 41 Maßnahmen zum Schutz der Umwelt 42 Das Bedienfeld 46 Wichtigste Produktfunktionen und nützliche Tipps 48 Pflege und Reinigung des Ofens 48 Austausch der Ofenleuchte 49 Infos für den Installateur

Sehr geehrte Kundin, sehr geehrter Kunde!

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir gratulieren Ihnen zu dieser Wahl. Dieses neue Produkt wurde sorgfältig entworfen, aus hochwertigen Materialien hergestellt und gründlich getestet, um sicherzustellen, dass es alle Ihre Anforderungen an einen guten Ofen erfüllt.

Lesen und beachten Sie diese einfachen Hinweise, damit Sie schon bei der ersten Anwendung hervorragende Ergebnisse erzielen können. Dieses hochmoderne Gerät kommt mit unseren besten Wünschen zu Ihnen.

Wichtige Sicherheitsanweisungen

• Dieses Produkt ist nur für den privaten Gebrauch bestimmt.
• Der Hersteller lehnt eine Verantwortung für Personen- oder Sachschäden ab, die sich aus einer ungenügenden Installation oder einem unsachgemäßen, fehlerhaften oder ungeeigneten Gebrauch ergeben.
• Das Gerät darf nicht von Personen (einschließlich Kindern) mit körperlichen, sensorischen oder geistigen Beeinträchtigungen oder von Personen ohne die erforderliche Erfahrung oder Kenntnis benutzt werden, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder in die Benutzung des Geräts eingewiesen.
• Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Legen Sie beim Garen keine Alufolie, Töpfe oder ähnliche Gegenstände direkt auf den Boden des Ofens. Das Gerät wird während des Gebrauchs sehr heiß.
• Achtung: Berühren Sie nicht die Heizelemente im Inneren des Ofens.

ACHTUNG:

• Wenn die Tür oder die Türdichtungen beschädigt sind, darf der Ofen nicht benutzt werden, bis er von einem qualifizierten Servicetechniker repariert worden ist.
• Dieses Gerät und seine internen Bestandteile, insbesondere die elektrischen Teile, dürfen nur vom Hersteller, seinem Kundendienst oder ähnlich qualifizierten Personen repariert, verändert oder angepasst werden. Unsachgemäße Reparaturen können zu schweren Unfällen, Schäden am Gerät und seiner Umgebung sowie zu Fehlfunktionen führen.
• Denken Sie daran, dass auch das Auswechseln der Lampe im Inneren des Ofens von Fachpersonal durchgeführt werden muss, das zuvor das Gerät vom Stromnetz trennt.
• Wenn das Gerät nicht funktioniert oder repariert werden muss, wenden Sie sich bitte an unseren Kundendienst.
• Verwenden Sie nur Originalersatzteile.

WICHTIG:

• Ziehen Sie aus Sicherheitsgründen vor der Reinigung des Ofens immer den Stecker aus der Steckdose oder entfernen Sie das Netzkabel des Geräts.
• Vermeiden Sie außerdem die Verwendung saurer oder alkalischer Substanzen (wie Zitronensaft, Essig, Salz, Tomaten usw.). Vermeiden Sie insbesondere bei der Reinigung lackierter Teile die Verwendung von chlor-, säure- oder schleifmittelhaltigen Produkten.

Pflege und Wartung

• Obwohl der Garraum aus hochwertigem Stahl gefertigt ist, kann eine unsachgemäße Wartung zu Korrosion führen.
• Der Ofen sollte regelmäßig gereinigt und sämtliche Lebensmittelreste entfernt werden.
• Reinigen Sie den Ofen nicht sofort nach der Entnahme des Garguts, da die verbleibenden Wasserdampftropfen noch sehr heiß sind (Verbrennungsgefahr); warten Sie, bis das Display eine niedrige oder keine Resttemperatur anzeigt.
• Seien Sie vorsichtig, wenn Sie die Tür bei eingeschaltetem Ofen öffnen, da austretender Dampf Verbrennungen verursachen kann.
• Wenn die Stromzufuhr unterbrochen ist und wieder eingeschaltet wird, müssen Sie den Kreislauf entleeren, auch wenn kein Wasser darin sein sollte.
• Für die Reinigung der Glastür keine Scheuermaterialien oder scharfkantigen Metallschaber verwenden, da diese die Oberfläche zerkratzen und das Glas zerspringen kann.
• Achten Sie bei der Reinigung darauf, dass kein Wasser in das Gerät eindringt.
• Verwenden Sie nur wenig feuchte Lappen.
• Spritzen Sie niemals Wasser außen auf oder innen in das Gerät.
• Verwenden Sie zur Reinigung keine Dampfgeräte, da eindringendes Wasser Schäden verursachen kann.
• Verwenden Sie das Gerät niemals zum Heizen von Räumen oder zur Erhöhung der Luftfeuchtigkeit.
• Dieses Gerät ist für die Verwendung bei einer Umgebungstemperatur zwischen 5 °C und 35 °C ausgelegt.
• Bei Frostgefahr könnte eventuell vorhandenes Restwasser in den Pumpen einfrieren und diese beschädigen.
• Nur den für diesen Ofen empfohlenen Temperaturfühler verwenden.
• Der Temperaturfühler ist ein Zubehör, das nur für einige Modelle zur Verfügung steht.
• Auf Anfrage stehen sechs Gastronorm-Bleche zur Verfügung.

WICHTIG:

• Das Typenschild des Ofens ist bei der Installation zugänglich. Dieses Typenschild wird sichtbar, wenn Sie die Türe öffnen, und es enthält alle Informationen, die Sie für eine Nachbestellung von Ersatzteilen benötigen.

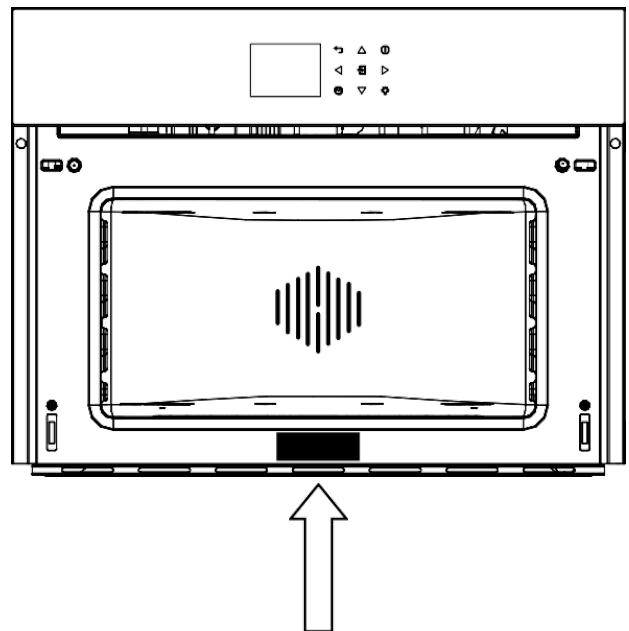

HIER BEFINDET SICH DAS SERIENSCHILD:

DATENSATZ FÜR KUNDENSERVICE
Modellnummer
Seriennummer
Datum der Installation oder des Einzugs

Erste Inbetriebnahme

• Der Ofen sollte gründlich mit Spülwasser ausgewaschen und sorgfältig abgetrocknet werden.
• Heizen Sie den Ofen etwa 30 Minuten lang auf die höchste Temperatur auf; dadurch werden alle Rückstände von Herstellungsfetten beseitigt, die beim Garen unangenehme Gerüche verursachen könnten. Verwenden Sie dazu die Funktion „Umluft plus Lüfter“ ohne Zubehör im Ofen.
• Reinigen Sie das Zubehör vor dem ersten Gebrauch sorgfältig mit einer sehr heißen alkalischen Waschlösung und einem weichen Tuch.

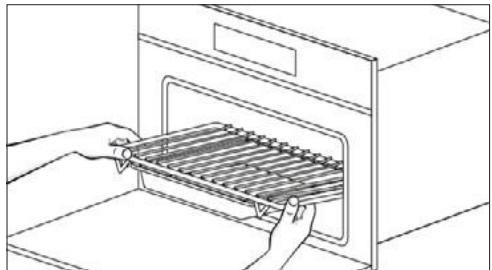

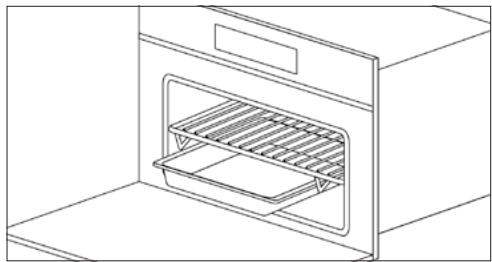

VERWENDUNG DES FLACHEN GRILLROSTS

Um den flachen Grillrost herauszunehmen, ziehen Sie ihn bis zum Anschlag zu sich heran und heben Sie ihn dann heraus.

Zum Einsetzen des flachen Gitters schieben Sie es in einem Winkel von 45° in den Ofen, bis es einrastet, dann senken Sie es waagerecht ab und schieben es bis zum Anschlag hinein.

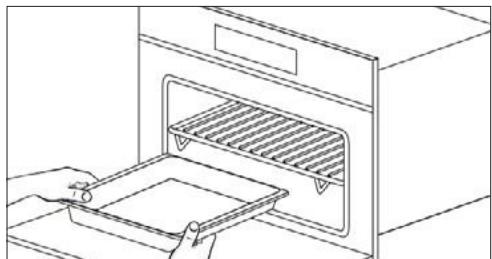

Wenn sich unter dem flachen Grillrost eine niedrige Tropfschale befindet, heben Sie diese leicht an und schieben Sie sie zu sich hin, um sie herauszunehmen. Um sie wieder einzusetzen, schieben Sie sie zurück, bis sie richtig sitzt.

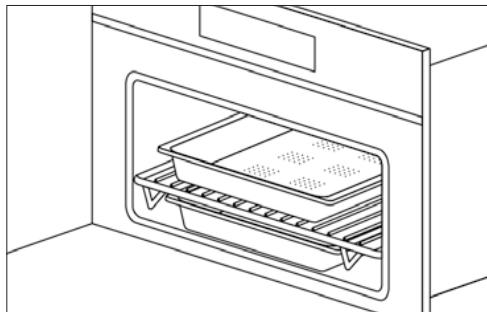

VERWENDUNG DES PERFORIERTEN BLECHS

Dieses Blech wird zum Dampfgaren verwendet und zusammen mit seiner Halterung auf den flachen Grillrost gestellt.

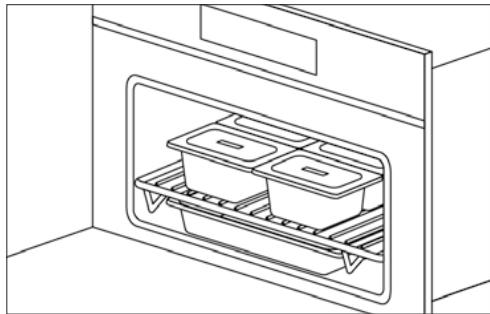

HINWEIS: Auf Anfrage stehen sechs Gastronom-Bleche zur Verfügung.

Wir empfehlen, sie zusammen mit der Tropfschale zu verwenden, um während des Garens austretende Speisesäfte aufzufangen.

Maßnahmen zum Schutz der Umwelt

Die Dokumentation zu diesem Gerät ist auf chlorfrei gebleichtem Papier oder auf Recyclingpapier gedruckt, um einen Beitrag zum Umweltschutz zu leisten.

Die Verpackung wurde so konzipiert, dass sie die Umwelt nicht belastet; es handelt sich um ökologische Verpackungsmaterialien, die wiederverwendet oder recycelt werden können.

Die Wiederverwertung der Verpackungsmaterialien spart Rohstoffe und verringert die Menge anfallender Industrie- und Haushaltsabfälle.

DAS VERPACKUNGSMATERIAL ist zu 100% recycelbar und mit dem Recycling-Symbol gekennzeichnet.

Unter Beachtung der örtlichen Vorschriften entsorgen. Das Verpackungsmaterial (Plastiktüten, Styroporteile usw.) muss außerhalb der Reichweite von Kindern aufbewahrt werden, da es potenziell gefährlich ist.

DIESES ELEKTROHAUSHALTSGERÄT ist im Einklang mit der EU-Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet. Durch die ordnungsgemäße Entsorgung dieses Produkts trägt der Benutzer dazu bei, mögliche negative Folgen für die Umwelt und die Gesundheit zu vermeiden.

DIESES SYMBOL auf dem Produkt oder der beiliegenden Dokumentation bedeutet, dass dieses Gerät nicht im normalen Hausmüll entsorgt werden darf, sondern den jeweiligen kommunalen Rücknahmesystemen für Elektro- und Elektronik-Altgeräte übergeben werden muss.

DIE ENTSORGUNG MUSS in Übereinstimmung mit den örtlichen Gesetzen zur Abfallentsorgung erfolgen.

FÜR ZUSÄTZLICHE INFORMATIONEN bezüglich der Behandlung, der Rückgewinnung und des Recyclings dieses Produkts wenden Sie sich an das zuständige Amt, die Hausmüllabfuhr oder das Geschäft, in dem das Produkt gekauft wurde.

VOR DER ENTSORGUNG machen Sie das Produkt unbrauchbar, indem Sie das Stromkabel abschneiden.

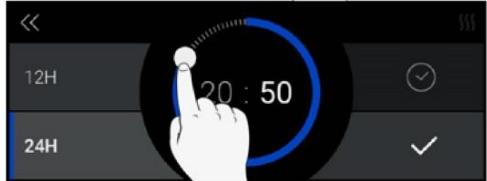

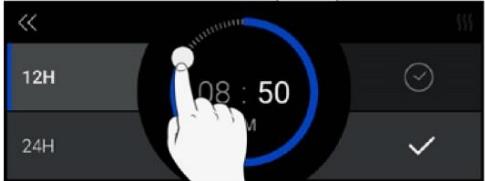

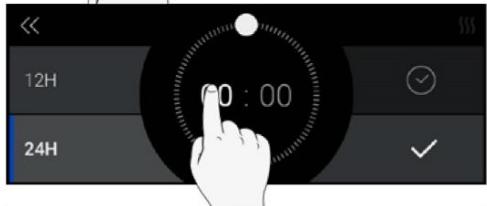

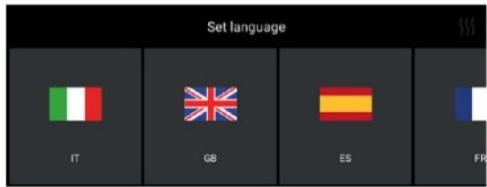

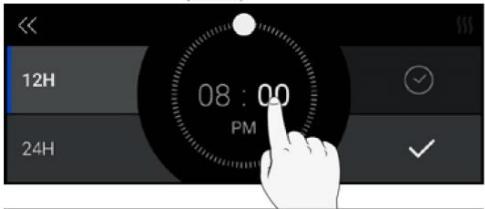

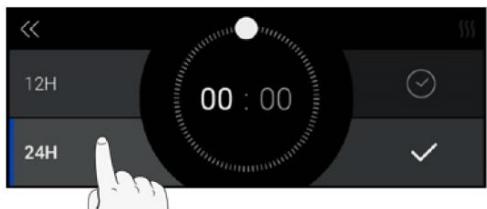

ERSTES EINRICHTEN 12H

24H

HAUPTMENÜ

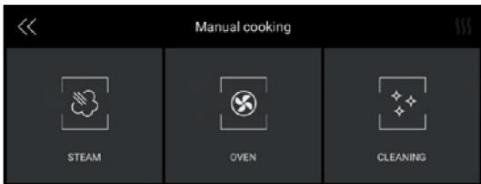

MANUELL

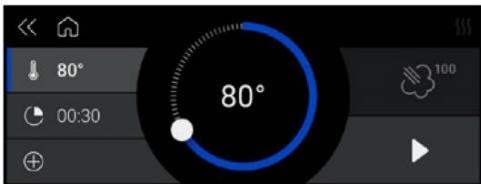

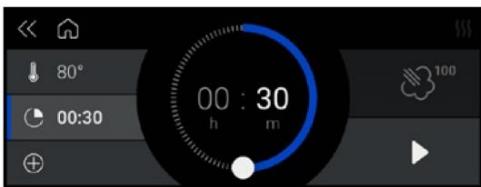

GARPARAMETER UND DAMPF EINSTELLEN

SOFORT-DAMPF

GARPARAMETER UND OFEN EINSTELLEN

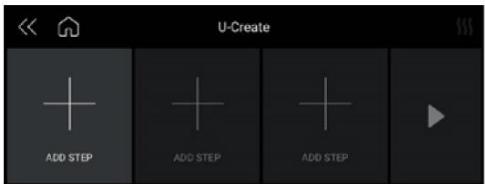

MY TASTE

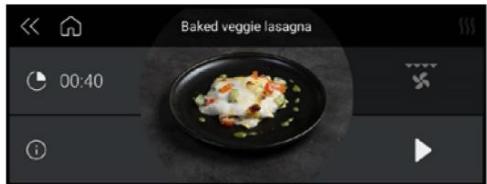

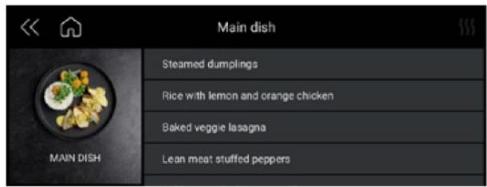

REZEPTE

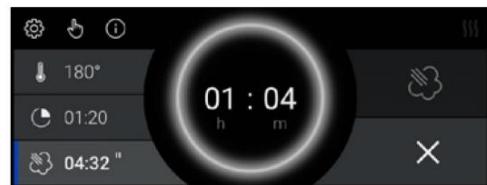

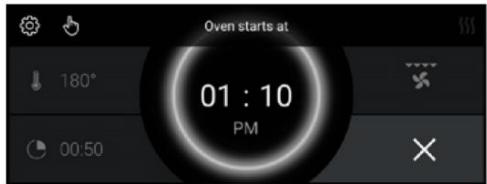

ENDE DER GARZEIT

INFO OFENREINIGUNG

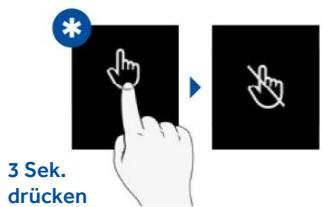

DISPLAYSPERRE BEIM KOCHEN

DEMOFUNKTION

INFO KREISLAUFREINIGUNG

Wichtigste Produktfunktionen und nützliche Tipps

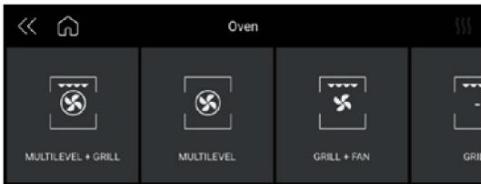

GAREN IM OFEN

Symbol	Beschreibung	Empfehlungen
	Multi-LevelVoreingestellt:165°CProduktreihe:50-230°C	IDEAL FÜR: Gebäck, Kuchen, gefüllte Pasteten und Schmorgerichte. Diese Funktion ermitteligt das gleichzeitige Garen unter-schiedlicher Gerichte auf einer oder mehreren Ebenen. Die Hitze wird better verteilt und durchdringt die Lebensmittel better, was sowohl das Vorheizen als auch die Garzeiten reduziert.Unterschiedliche Gerüche werden nicht vermischt. Bei der gleichzeitigen Garung verschiedener Gerichte, etwa 10 Minuten zusätzliche Zeit einplanen.
ECO	Öko MultilevelVoreingestellt:165°CProduktreihe:50-230°C	Dieser Modus dient der Energieeinsparung. Ideal für gefrorene oder vorgekochte Lebensmittel und keine Portionen. Die Vorheitzeit ist sehr kurz und das Garen gehen langsamer vonstatten. Es wird nicht für große Gargut empfohlen, z. B. für große Portionen oder die Zubereitung größter Gerichte.
	GrillVoreingestellt:230°CProduktreihe:50-230°C	IDEAL FÜR: Gegrilltes Fleisch, Fisch, Gemüse.Diese Funktion nutzt nur das obere Heizelement und die Grillstufe kann angepasst werden. Verwendung bei geschlossener Tür. Legen Sie weißes Fleisch nicht zu nah an den Grill.
	Multi-Level + GrillVoreingestellt:210°CProduktreihe:50-230°C	IDEAL FÜR: Gratin und knusprige Speisen.Diese Funktion kombiniert die Vorteile des Garens auf mehreren Ebenen mit der Fähigkeit, mehrschichtige Rezepte und dickere Lebensmittel gleichmäßig zu garen und die Außenseite leicht knusprig zu grillen.
	Grill + UmluftVoreingestellt:165°CProduktreihe:50-230°C	IDEAL FÜR: ganze Fleischstücke (Braten).Das obere Heizelement wird zusammen mit dem Lüfter gebraucht, der die Luft im Ofen umwält. Ideal zum Garen von dickerem Gargut und ganzer Fleischstücke, wie Schweinebraten, Geflügel usw.Nach der Hälfte der Garzeit wenden.WARNINGGEN:Darauf achten, dass sich das Gargut nicht zu nahe am Grill befindet.Für rotes Fleisch ist Vorheizen erfolderlich, für weißes Fleisch nicht.

Symbol	Beschreibung	Empfehlungen
100	Steam PureVoreingestellt:100°CProduktreihe:40-100°C	Durch die radiale Belüftung wird der Dampf so verteil, dass die Speisen gleichmäßig erhützt und gegart werden. Dies hat den Vorteil, dass man auf drei verschiedenen Ebenen gleichzeitig garen kann, wobei man darauf achtet, dass das dickere Gargut auf der obersten Ebene und diekleineren Portionen - wie z. B. Gemüse - auf den unteren Ebenen (von der ersten bis zur dritten Schiene) angeordnet werden.HINWEIS: Stellen Sie beim Dampfgaren immer die niedrige Edelstahlschale unter den gelochen Garbehälter, um eventuell herabfallende Speisereste oder Kondenswasser aufzufangen.
130	Steam WarmVoreingestellt:130°CProduktreihe:70-130°C	Beim Aufwärmen wird der Garraum mit Dampf und Warmluft behziezt, was eine schnelle und gleichmäßige Erwärung der Speisen ermöglich, ohne sie auszutrocknen. Je nach Art der aufgewärmten Speisen bietet diesen Programm die Möglichkeit, die Temperatur im Inneren des Ofens einzustellen, so dass Sie diese Funktion nach Belieben steuern können. Diese Art von Funktion ist davon besonders geeignet für:Erhitzen von vorgekochen Speisen von 70°C bis 130°C.Zubereitung von Fertigerichten und Tiefkühlkost von 70°C bis 130°C.HINWEIS: Achten Sie daraufauf, dass Sie für diese Art von Gerichten geeignetes Geschirr (nicht aus Kunststoff oder ähnlichem Material) verwenden, das über den Grill gestellt werden kann, wobei eventuelle Deckel abgenommen werden müssen.
	Steam CrisperVoreingestellt:165°CProduktreihe:50-230°C	These Art des Garens wird als „professionell" bezeichnet, da die zu garenden Speisen in einen nicht vorgehizten Ofenkommen. Nach dem Einschalten des Ofens werden die Speisen zunachst mit Dampf gegart. Nach einer kurzen Dampfgarzeit - je nach Fülllenge und damit Größedes Gargutes - Goes das Gerät automatisch in die zweite Warmluftphase über. Diese Funktion eignet sich besonders für große Fleisch- und Meeresfrüchtegerichte, große Brotlaube aus Weiß- oder Vollkornmehl, mit Hefe oder Hefeteig bei 190°C bis 210°C, sowie für gefällten und normalen Blätterteig, ob frisch oder tiefgekühlt bei 190°C bis 210°C.HINWEIS: Um ein optimales Ergebnis zu erzielen, wenn zwei aufeinan-derfolgende „Profiigarprogramme" laufen, muss der Ofen vor dem Einschieben der zweiten Speise abgekühlt sein.

NÜTZLICHE TIPPS

Wenn Sie den Dampfgarofen benutzen, beginnen Sie immer mit einem kalten Ofen. Die Verwendung von Dampf in einem bereits heißen Ofen (unmittelbar nach dem traditionellen Garen) wird nicht empfohlen, da die Vorteile des Dampfgarens dadurch zunichte gemacht werden.

Verwenden Sie zum Dampfgaren so oft wie möglich die perforierte Edelstahlschale zusammen mit der niedrigen Edelstahltropfschale.

Die perforierte Schale auf dem flachen Grillrost ermöglicht es dem Dampf, die Speisen vollständig zu garen, während die beim Garen austretenden Säfte durch die Löcher abfließen können.

Die zweite Schale, die unter den Grillrost geschoben wird, fängt eventuelle Tropfen auf und hält den Garraum sauber.

Nach dem Garen kann die perforierte Schale als Ablagefläche verwendet werden, sodass keine heißen Bleche auf die Arbeitsfläche gestellt werden müssen.

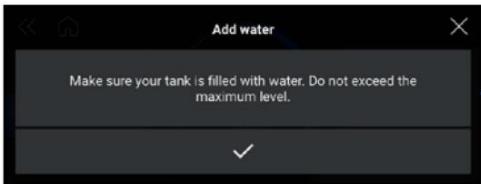

ACHTUNG: Bevor Sie eine der Dampffunktionen nutzen, muss der Wasserbehälter gefüllt werden.

HINWEIS: Die Dampffunktionen starten erst, wenn die Tür geschlossen ist. Wenn die Tür geöffnet ist, erscheint auf dem Display die Meldung „TÜR SCHLIESSEN".

Pflege und Reinigung des Ofens

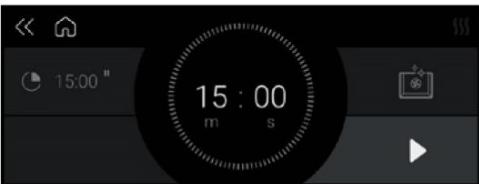

H2O CAVITY CLEAN

Diese Funktion führt einen Reinigungszyklus durch, bei dem 15 Minuten lang Dampf in den Garraum gegeben wird. Am Ende der Reinigung sind eventuelle Verkrustungen, die sich durch das Hochtemperaturgaren im Garraum gebildet haben, aufgeweicht und lassen sich viel leichter entfernen.

H2O CIRCUIT CLEAN

Diese Funktion führt einen Reinigungszyklus des Kreislaufs durch, damit er konsequent sauber bleibt und effizient arbeitet.

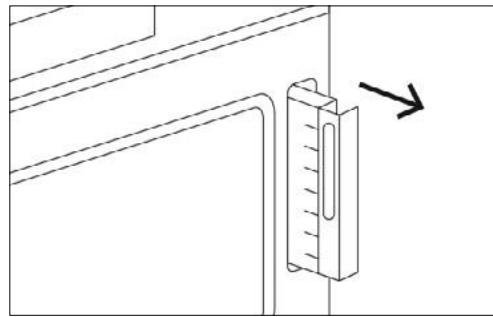

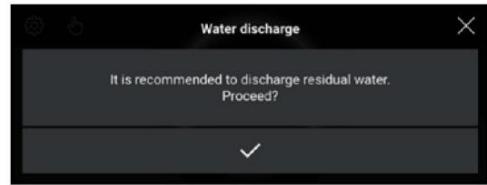

WASSER ABLASSEN

Am Ende eines jeden Dampfgarvorgangs - und nach allen Reinigungsvorgängen - empfehlen wir, das Restwasser abzulassen.

Drücken Sie die Ein/Aus-Taste, bevor Sie in den Standby-Modus wechseln, und folgen Sie den Anweisungen auf dem Bildschirm, um das Wasser abzulassen.

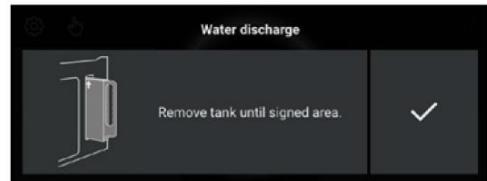

1. Ziehen Sie den Tank bis zur markierten Stelle heraus.

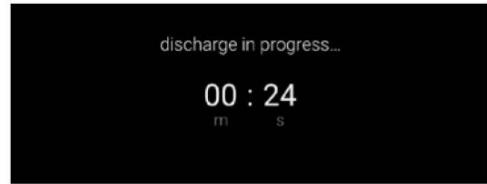

1. Warten Sie, bis das Wasser abgelassen wurde.

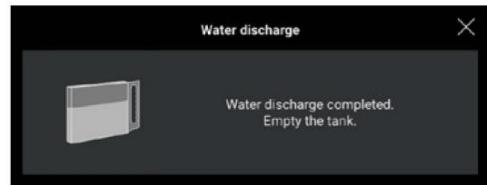

2. Leeren Sie den Tank aus.

Austausch der Ofenleuchte

WICHTIG: Die Ofenlampe muss die folgenden Eigenschaften aufweisen:

• Geeignet für hohe Temperaturen (bis zu 300°C ).
• Stromversorgung: siehe V/Hz-Wert auf dem Seriennummernschild. Leistung 25 W.
• Stecker Typ G9.

ACHTUNG: Vor dem Austauschen der Glühbirne prüfen, ob das Gerät ausgeschaltet ist, um die Gefahr von Stromschlägen zu vermeiden.

Um Schäden zu vermeiden, legen Sie ein großes Geschirrtuch für Töpfe und Pfannen in den Ofen.

• Entfernen Sie die Schrauben des Stahlgehäuses.
• Entfernen Sie die alte Lampe, indem Sie sie aus ihrem Sitz schieben und darauf achten, dass sie nicht zerbricht.
• Setzen Sie die neue Glühbirne ein und achten Sie darauf, dass Sie sie nicht mit den Händen berühren (wir empfehlen die Verwendung eines Einweg-Latexhandschuhs).
• Setzen Sie die Edelstahlabdeckung wieder auf und achten Sie darauf, die Silikondichtung nicht einzuklemmen.
• Drehen Sie die zuvor entfernten Edelstahlschrauben wieder fest.
• Schließen Sie das Gerät an das Stromnetz an.

Infos für den Installateur

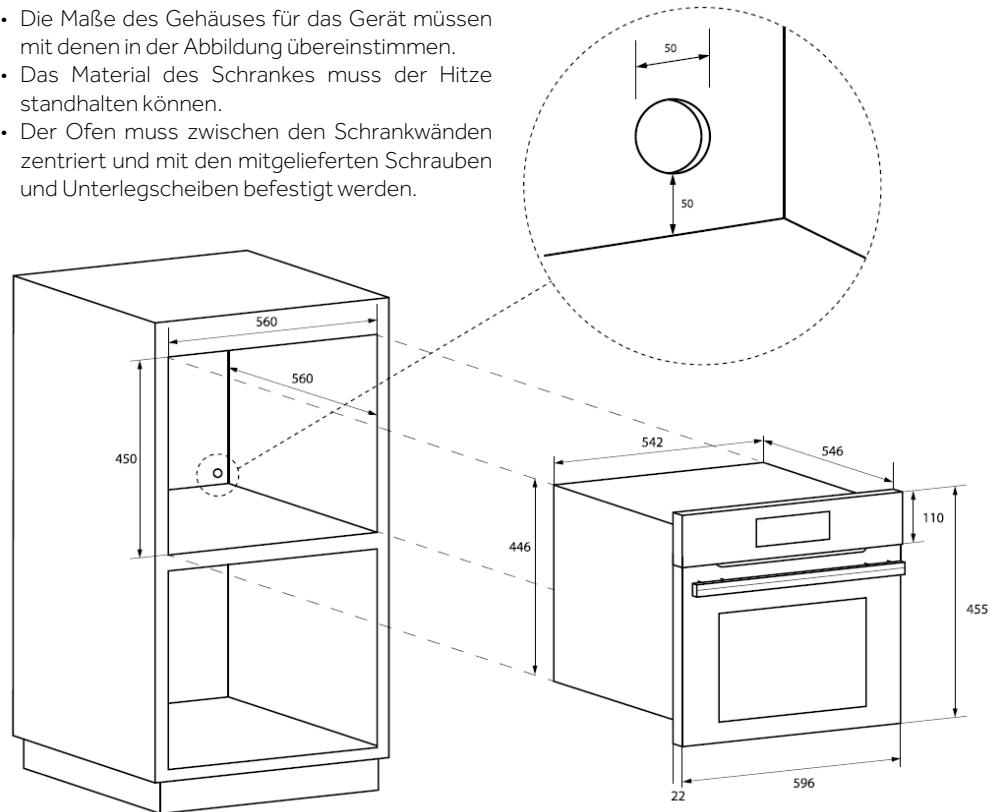

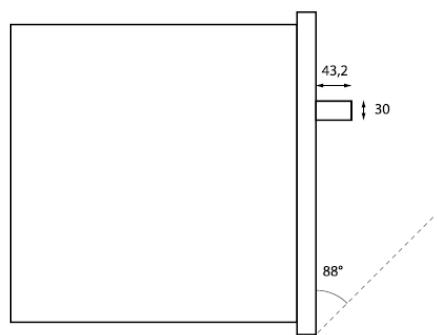

EINBAU DES OFENS IN DIE KÜCHENZEILE

• Der Ofen muss unter einem Kochfeld, in einem Hochschrank oder in Kombination mit der entsprechenden Wärmeschublade installiert werden. Die Maße des Gehäuses für das Gerät müssen mit denen in der Abbildung übereinstimmen.
• Das Material des Schrankes muss der Hitze standhalten können.
• Der Ofen muss zwischen den Schrankwänden zentriert und mit den mitgelieferten Schrauben und Unterlegscheiben befestigt werden.

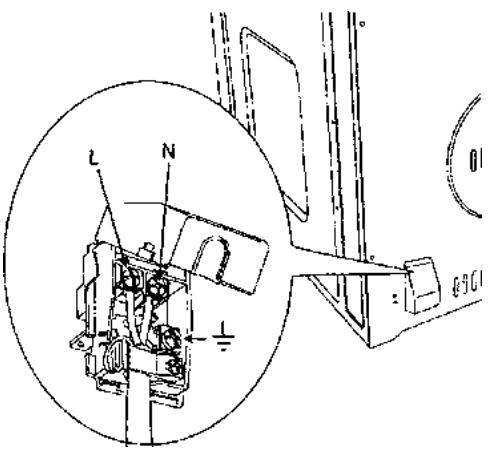

ELEKTRISCHER ANSCHLUSS

Vor dem Anschließen des Geräts an das Stromnetz ist es wichtig, Folgendes sicherzustellen:

Die Merkmale des Stromanschlusses stimmen mit den Angaben auf dem Typenschild an der Vorderseite des Ofens überein. Der Anschluss hat ein effektives Erdungssystem, das den geltenden Normen und Gesetzen entspricht.

Der Erdungsanschluss ist gesetzlich vorgeschrieben. Das Kabel darf an keiner Stelle eine Temperatur erreichen, die mehr als 50 °C über der Umgebungstemperatur liegt.

Dieser Ofen muss über ein Netzkabel und einen Netzstecker an das Stromnetz angeschlossen werden, die mit der Steckdose des Stromnetzes kompatibel sind, das diesen Ofen versorgt.

Verfügt ein ortsfestes Gerät nicht über ein Netzkabel und einen Netzstecker oder eine andere Vorrichtung, die die Trennung vom Netz mit einem Kontaktöffnungsabstand gewährleistet, der eine vollständige Trennung unter den Bedingungen der Überspannungskategorie III ermöglicht, so müssen solche Trennvorrichtungen von der Hauptstromversorgung getrennt werden und den Installationsvorschriften entsprechen.

Die allpolige Steckdose oder der allpolige Schalter muss bei der Installation des Geräts leicht zu erreichen sein.

HINWEIS: Der Hersteller lehnt eine Haftung ab, wenn die üblichen Unfallverhütungsvorschriften und die oben genannten Anweisungen nicht befolgt werden.

ART UND MINDESTDURCHMESSER DER KABEL
		SASO
H05RR-F	3x1.5 mm²	H05RR-F	3x2.5 mm²
H05VV-F	3x1.5 mm²	H05VV-F	3x2.5 mm²
H05RN-F	3x1.5 mm²	H05RN-F	3x2.5 mm²
H05V2V2-F	3x1.5 mm²	H05V2V2-F	3x2.5 mm²
