BEDIENUNGSANLEITUNG ARC ASCASO

Verfügung von Ihren Geräten

Verfügung von Ihren Geräten Alten Geräten kann Materialien enthalten, die zurückgewonnen werden können oder wiederverwertet werden kann.

Bitte kontaktieren Sie Ihren Verteiler unsere Ihre örtliche Verschwendungen Sammlung.

Wir beglückwünschen Sie zum Kauf dieses ascaso-Produkts. Mit diesem Kaffeeautomaten

genießen Sie besten Espresso und feinsten Cappuccino!

Dieser hochzuverlässige Kaffeeautomat wurde unter Anwendung der neuesten technologischen Erkenntnisse in Informatik und Gerätebau entwickelt und erfüllt höchste Qualitäts- und, Sicherheitsstandards.

Introdução

1. Technische Eigenschaften
2. Schema. Inbetriebnahme
3. Zubereitung von Kaffee
4. Zubereitung von Cappuccino
5. Dampfentnahme
6. Heißwasserentnahme
7. Wartung und Reinigung
8. Sicherheit
9. Garantie
10. EG-Konformitätserklärung
11. Fehlertabelle

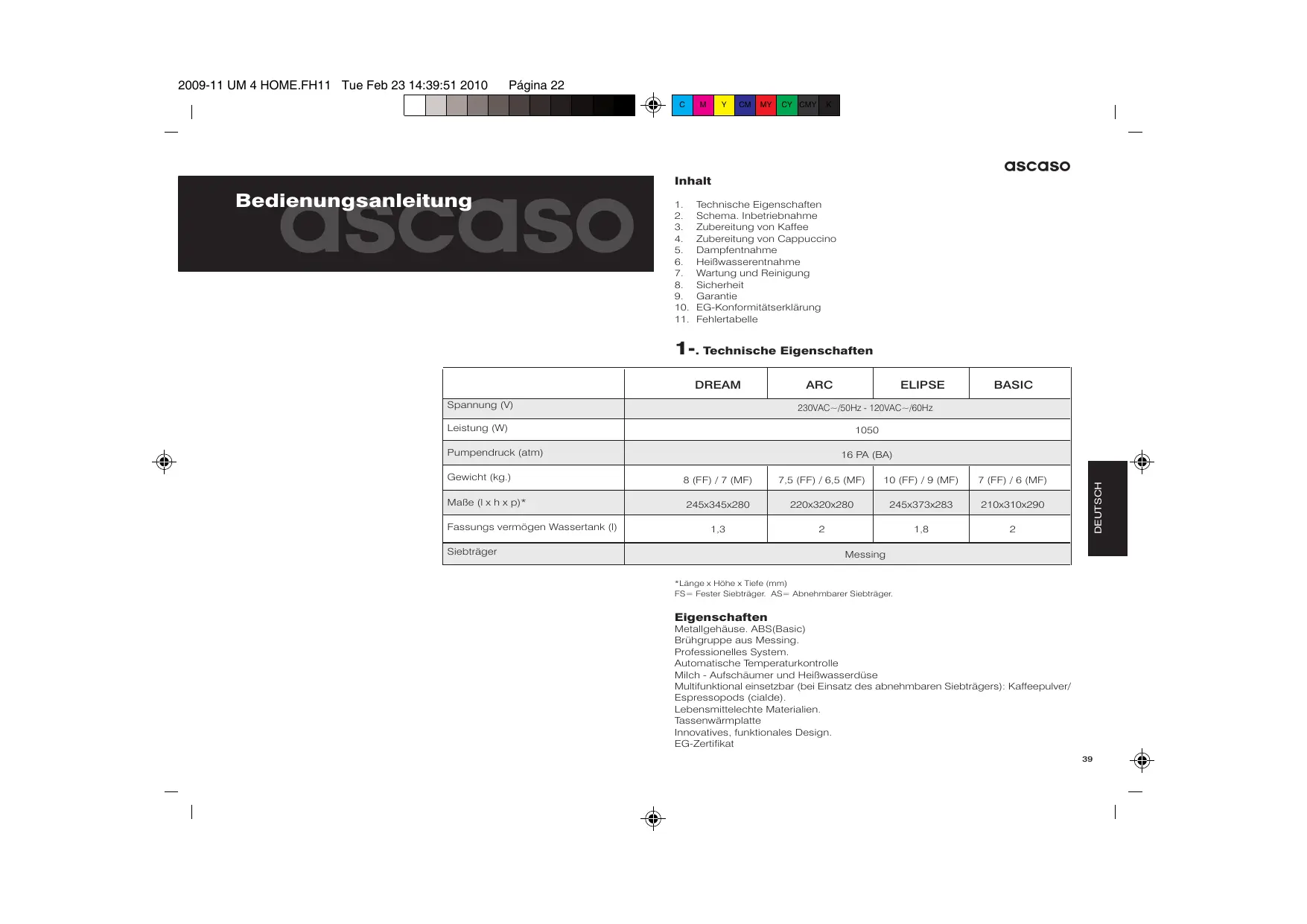

1-. Technische Eigenschaften

	DREAM	ARC	ELIPSE	BASIC
Spannung (V)	230VAC~/50Hz - 120VAC~/60Hz
Leistung (W)	1050
Pumpendruck (atm)	16 PA (BA)
Gewicht (kg.)	8 (FF) / 7 (MF)	7,5 (FF) / 6,5 (MF)	10 (FF) / 9 (MF)	7 (FF) / 6 (MF)
Maße (l x h x p)*	245x345x280	220x320x280	245x373x283	210x310x290
Fassungs vermögen Wassertank (l)	1,3	2	1,8	2
Siebträger	Messing

DEUTSCH

*Länge x Höhe x Tiefe (mm)

FS= Fester Siebträger. AS= Abnehmbarer Siebträger.

Eigenschaften

Metallgehäuse. ABS(Basic)

Brühgruppe aus Messing.

Professionelles System.

Automatische Temperaturkontrolle

Milch - Aufschäumer und Heißwasserdüse

Multifunktional einsetzbar (bei Einsatz des abnehmbaren Siebträgers): Kaffeepulver/

Espressopods (cialde)

Lebensmittelechte Materialien.

Tassenwärmplatte

Innovatives, funktionales Design.

EG-Zertifikat

ascaso

2-. Schema. Inbetriebnahme

1 Ein-/Aus-Schalter.
2 Dampfschalter.
3 Kaffeeschalter.
4 Dampf- und Wasserregler.
5 Dampf- bzw. Wasserdüse.
6 Temperaturleuchtanzeige.
7 Abnehmbarer Siebträger (Kaffeepulver/ Einzeldosis)
8 Brühgruppe.
9 Tassenwärmplatte.
10 Abnehmbarer Siebträger (nur Einzeldosis-optional)
11 Abtropfschale
12 Dampfanzeige (Dream)
13 Ein/Aus Anzeige (Dream)
14 Thermometer (Dream)
15 Kaffee Tamper
16 Kaffee löffel (7gr)
17 Rohr der Entladung
18 Steam wand 3 Löcher (nur Heizkesselmodell)
19 Blinder Filter (Dream abnehmbarer
Siebträger)

DEUTSCH

DREAM ARC BASIC ELIPSE Abbildung 1 Abbildung 1

Wir gratulieren Ihnen zu Ihrer neuen Espressomaschine und sind überzeugt, dass Sie mit diesem modernen Gerät zufrieden sein und viel Freude daran haben werden

Um eine stets optimale Funktion und Leistungsbereitschaft Ihrer Espressomaschine zu garantieren und um Ihre persönliche Sicherheit zu gewährleisten, haben wir eine Bitte an Sie.

Lesen Sie sich die vorliegende Bedienungsanleitung aufmerksam durch, bevor Sie Ihre Espressomaschine in Betrieb nehmen. Denn nur bei richtiger Handhabung und Pflege gewährt Ihnen der Hersteller Innova 2 Jahre lang Garantie.

Das Gerät sollte nur von Erwachsenen und verantwortungsbewussten Personen genutzt werden.

Bei Fehlfunktionen setzen Sie sich bitte mit Ihrem Vertriebshändler in Verbindung.

1 .Kontrollieren Sie, ob die Ihnen zur Verfügung stehende Netzspannung den Angaben des Typenschilds entspricht.
2 .Füllen Sie den Wassertank mit frischem Wasser. (siehe Abbildung

1) Vergewissern Sie sich, dass sich der Wasseransaugschlauch vollständig im Wassertank befindet.
3 .Schließen Sie die Espressomaschine über den Netzstecker an die Stromversorgung an.

Wichtiger Hinweis:

Bei Einsatz des abnehmbaren Siebträgers

A) Erstzubereitung bzw. Zubereitung nach längerer Nutzungspause:
Wie füllen Sie frisches Wasser in den Heizkessel und das Zufuhrsystem.

1 .Füllen Sie den Tank mit frischem Wasser
2 .Stellen Sie den Hauptschalter auf 0/1. 1
3 .Setzen Sie den Siebträger ohne Kaffee ein ⑦ . Stellen Sie ein Gefäß unter den Siebträger.
4 .Betätigen Sie den Kaffeeschalter ② und lassen Sie etwa die Hälfte des im Wassertank befindlichen reinen Wassers durchlaufen.

Achtung: Überprüfen Sie, dass der Wassertank genügend Wasser enthält. Wenn kein Wasser oder zu wenig Wasser im Tank ist, schaltet die Maschine automatisch ab und die Wasserstandsanzeige 12 leuchtet. Nehmen Sie Ihre Espressomaschine niemals ohne Wasser in Betrieb, da sonst Heizkörper und Pumpe beschädigt werden.

B) Spüldurchlauf zur Entlüftung

Nach längerer Nutzungspause oder nach Benutzen der Dampfdüse, sollten Sie nach dem Dampfaustritt folgende Schritte ausführen (gleiches gilt, falls der Wassertank leer war):

Für die Modelle Duo/Trio wiederholen Sie bitte Schritt A). Für das Modell Uno gehen Sie wie folgt vor:

1. Drehen Sie den Dampf- bzw. Heißwasserhahn 4 auf. Der Automat muss hierbei eingeschaltet sein.
   2 . Schalten Sie die Kaffeetaste ② ein und lassen Sie das Wasser (etwa eine Tasse) durch die Dampfdüse laufen ⑤.
   3 .Stellen Sie den Kaffeeschalter 2 aus und drehen Sie den Dampfhahn zu 4.
2. Der Kaffeeautomat ist nun betriebsbereit.

C) Nachdem der Dampf produziert wurde, ist es sehr wichtig abzuwarten bis die Leuchtanzeige 6 leuchtet und entweder den Dampfschalter auszuschalten oder mit dem Dampfen fortzufahren.

Einsatz des festen Siebträgers

Schritt A ist nicht erforderlich. Schritt B ist dringend erforderlich.
Warten Sie nach dem Dampfaustritt unbedingt ab, bis sich die Leuchtanzeige
6 ein- und wieder ausschaltet und führen Sie dann einen Spüldurchlauf durch.

3-. Zubereitung von Kaffee

Prüfen Sie Ihr System (kaffeepulver, multifunktionales system, einzeldosis)

Kaffeepulver

Sie können jede beliebige Kaffeesorte verwenden. Ein optimales Brühergebnis erreichen Sie durch die Verwendung qualitativ hochwertige Espressomischungen. Falls der Kaffee zu schnell oder zu langsam ausfließt, sollten Sie die Kaffeesorte wechseln und eine feinere oder eine größere gemahlene Mischung verwenden. Probieren Sie gegebenenfalls, das

ascaso

Kaffeepulver unterschiedlich stark anzupressen. (Ein optimales Ergebnis wird nur durch eine eigene Mühle erzielt, hier kann der Mahlgrad exakt auf Kaffee und Maschine eingestellt werden kann).

1. Stellen Sie den Hauptschalter 1 auf 1. Setzen Sie den Siebträger von links in die Brühgruppe. Nur Heizkesselmodell, orientieren das Rohr der Entladung 17 nach dem Inneren vom Abtropfschale 11.
2. Warten Sie, bis sich die Anzeigeleuchte 6 ausschaltet (etwa 1,5 Minuten). Wenn die Anzeigeleuchte erlischt, ist die ideale Brühtemperatur erreicht. Betätigen Sie den Kaffeetaster 2 und lassen Sie Wasser durchlaufen. Machen Sie das, bevor Sie den ersten Kaffee des Tages zubereiten. Dadurch werden Rückstände entfernt und die Temperatur wird für einen optimalen Betrieb angeglichen.
   3 .Füllen Sie das Sieb (je nach Wunsch für 1 oder 2 Tassen) bis zum Rand mit Kaffeepulver(3/4). (siehe Abbildung 2A) Nach dem Anpressen muss der Filter seines Fassungsvermögens gefüllt sein.

3/4 4/4 Abbildung 2A Abbildung 2B

4 .Damit das Sieb problemlos in den Brühkopf hineinpasst, sollten Sie die Siebränder von Kaffeeresten reinigen.
5 .Setzen Sie den Siebträger von links ⑦ in die Brühgruppe ⑧ ein und drehen Sie ihn nach rechts. (siehe Abbildung 3)
6 .Stellen Sie die Tasse(n) auf das Abstellgitter und betätigen Sie den

ascaso

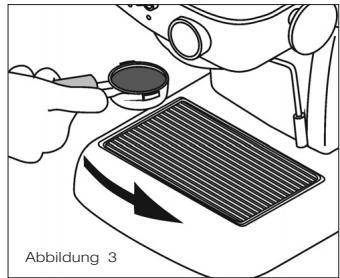

Abbildung 3

Kaffeeschalter 2

7 .Stellen Sie den Kaffeeschalter 2 auf aus, nachdem die gewünschte Kaffeemenge erreicht ist.

Die Zubereitung von Espresso nimmt etwa 20/25 Sekunden in Anspruch. Sollte der herauslaufende Kaffee nicht sehr heiß sein, betätigen Sie 10 Sekunden lang den Dampftaster 3. Dadurch erhöht sich die Temperatur in der Maschine.

PESTCH

Hinweis: Der Siebträger muss stets in der Maschine arretiert bleiben, damit er warm gehalten wird.

Der Kaffeesatz kann relativ nass sein bzw. eine dickflüssige Konsistenz aufweisen, wenn der Filterträger innerhalb von ein bis zwei Minuten nach der Zubereitung entfernt wird. Stellen Sie die Tassen auf die Wärmplatte

1. Bei einer Temperatur von 40° erhalten Sie ein optimales Espresso-Ergebnis. (siehe Abbildung 4) Nachdem der Off-Schalter an der Kaffeemaschine betätigt wurde, kann

noch etwas Kaffee aus dem Ausflussröhrchen tropfen.

Einzendosis/Kaffepulver

(multifunktionales System-abnehmbarer Siebträger)

Für ein perfektes Kaffeearoma beim Einsatz von Cialda's können Sie das optionale Spezialsystem UmbauKit bestellen. (Das Kit sollte allerdings nicht für Kaffeepulver eingesetzt werden, da der Kaffee in diesem Fall sein Aroma nicht optimal entfalten kann.)

Verfahren Sie weiter nach Punkt 3.1 und 3.2

Wechseln Sie unter Lösen der Schraube im Brühkopf die Dusche.

Setzen Sie das Sieb für Kaffeecialda's (flaches Sieb) in den Siebträger ein 7 bzw. verwenden Sie den Spezialsiebträger (10)(optional). Legen Sie die Kaffeecialda's in den Siebträger.(siehe Abbildung 5)

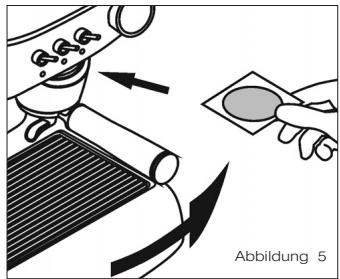

Abbildung 5

und verfahren weiter nach Punkt 3.5, 3.6 und 3.7

Kaffeepulver

Füllen Sie das Sieb (je nach Wunsch für 1 oder 2 Tassen) bis zum Rand mit Kaffeepulver(4/4). (siehe Abbildung 2B) Nach dem Anpressen muss der Filter _ seines Fassungsvermögens gefüllt sein. Punkte 1, 2, 4, 5, 6 und 7 wie im vorangehenden Abschnitt.

Einzeldosis

(Fester Siebträger - nur Cialda's).

Punkt 3.1 und 3.2 wie für Kaffeepulver beschrieben.

Setzen Sie die Kaffeecialda's in den Siebträger und drehen Sie letzteren nach rechts bis zum Anschlag. Drücken Sie hierbei nicht zu stark, da das Verschlusssystem sensibel reagiert (siehe Abbildung 6).

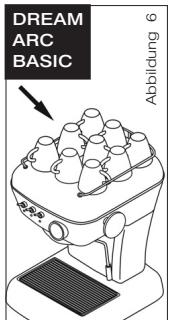

DREAM ARC BASIC Abbildung 6

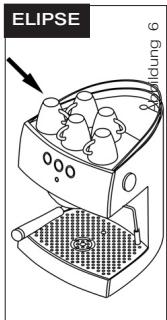

ELIPSE gundung 6

Punkt 3.6, 3.7 und Hinweise wie im Abschnitt für Kaffeepulver beschrieben.

Der Kaffeesatz kann relativ nass sein bzw. eine dickflüssige Konsistenz aufweisen, wenn der Filterträger innerhalb von ein bis zwei Minuten nach der Zubereitung entfernt wird.

Achtung: Nehmen bzw. drehen Sie den Siebträger, während das Wasser durchläuft, nicht heraus, da die Maschine in diesem Moment unter Druck steht.

(Dream)

Der Thermometer wird Sie die Maschinentemperatur markieren. Es muss in zwischen 80°C/180°F und 110°C/230°F sein° für Kaffee und über 100°C/212°F Grade für Dampf

ascaso

4.- Cappuccino-Zubereitung

Abnehmbarer Filterhalter

1.-Betätigen Sie den Start-Taster 1. Die Leuchtanzeigen 13 und 6 (Dream) und 1 und 6 (Arc, Elipse, Basic) schalten sich an.
2.-Wenn sich die Leuchtanzeige 6 ausschaltet, betätigen Sie den Dampftaster 3. Die Leuchtanzeigen 6 (alles modeles) und 12 (Dream) schalten sich an.
3.-Warten Sie, bis sich die Leuchtanzeige 6 ausschaltet. Die Kaffeemaschine hat nun die richtige Temperatur erreicht.
4 .Drehen Sie den Heißwasser- bzw. Dampfhahn ④ auf, es fließt etwas Wasser aus. Nach ein paar Augenblicken tritt ausschließlich Dampf aus der Düse.
5 .Halten Sie die Dampfdüse ⑤ so in die zu erwärmende Milch, dass die Austrittsöffnung genau zur Hälfte bedeckt wird. Die Öffnung darf nie vollständig bedeckt sein. Beachten Sie bei allen Schritten, dass die Öffnung nur halb bedeckt sein darf. (siehe Abbildung 7)
6 .Die Milch wird durch die Öffnung angesaugt, wobei sich automatisch eine Cremeschicht bildet.

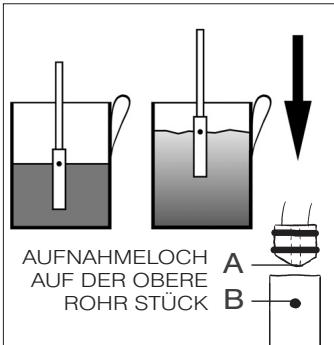

AUFNAHMELOCH AUF DER OBERE ROHR STÜCK A B

Abbildung 7

DEUTSCH

45

44

ascaso

7 . Während die Milch emulgiert, muss der Milchbehälter langsam nach unten bewegt werden.
8 .Drehen Sie den Wasser- bzw. Dampfhahn ④ zu und schalten Sie den Dampfknopf ③ aus.
9. Um Verstopfungen des Milchschäumers zu vermeiden können die Absorptionsöffnungen (A und B) mit Büroklammern gereinigt werden. (siehe Abbildung 7)

Fester Filterhalter

1.-Betätigen Sie den Hauptschalter 1. Die Leuchtanzeigen 13 und 6 (Dream) und 1 und 6 (Arc, Elipse, Basic) schalten sich an.
2.-Wenn sich die Leuchtanzeige 6 ausschaltet, betätigen Sie den Taster 3. Die Leuchtanzeigen 6 (alles modeles) und 12 (Dream) schalten sich an und gleichzeitig aktiviert sich die Pumpe in kurzen Intervallen.
3.-Warten Sie etwa 15 Minuten und öffnen Sie dann den Seitenhahn 4. Lassen Sie die ersten Tropfen Wasser herauslaufen. Für einen Moment entweicht nur Dampf. Punkte 5, 6, 7 und 8 wie im vorangehenden Abschnitt.

Wichtig! Spüldurchlauf zur Entlüftung (Punkt –B-)

Brühen Sie jetzt Ihren Espresso wie unter Punkt 3 (Zubereitung von Kaffe) auf, und geben Sie die aufgeschäumte Milch darüber. (Immer erst die Milch aufschäumen, da sie durch den Fettgehalt länger heiß bleibt als Espresso).

Für besonders cremigen Cappuccino benötigen Sie frische, kalte Vollmilch.

Um luftigen Schaum zu erhalten, muss die Öffnung des Milchschäumers immer in der gleichen Stellung gehalten werden.

5-. Dampfentnahme

1 .Gehen Sie wie bei der Zubereitung von Cappuccino vor. Tauchen Sie jedoch die Öffnung der Dampfdüse vollständig in die Flüssigkeit.
2 .Drehen Sie den Heißwasser- bzw. Dampfhahn 4 zu, wenn Sie keinen Dampf mehr benötigen.
3 . Schalten Sie die Dampftaste ③ aus. Nun schaltet sich auch die Leuchtanzeige aus.

6-. Heißwasserentnahme

1. Stellen Sie eine Tasse unter die Dampfdüse 5. Dream abnehmbarer Siebträger : Legen Sie die Dichtung 19 in den Siebträger. Setzen Sie den Siebträger von links in die Brühgruppe.
   2 .Drehen Sie den Heißwasser- bzw. Dampfhahn 4 auf und drücken Sie den Kaffeeknopf 2 .
2. Drücken sie erneut den Kaffeeknopf und drehen Sie den Hahn zu, nachdem die gewünschte Wassermenge durchgelaufen ist.

7-. Wartung und Reinigung

Allgemeine Hinweise: Die Espressomaschine darf nur im ausgekühlten und bei gezogenem Netzstecker gewartet und gereinigt werden. Tauchen Sie den Automaten nie in Wasser. Der Kaffeeautomat ist nicht spülmaschinenfest.

Reinigung der Außenteile: Reinigen Sie die Außenteile mit einem weichen, mit Wasser befeuchteten Tuch.

• Nehmen Sie die Schale 11 regelmäßig zur Reinigung heraus. Siehe Füllstandsanzeige der Schale (Abbildung 8)
• Leeren Sie den Wassertank, wenn absehbar ist, dass Sie den

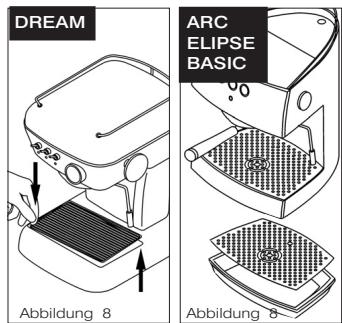

DREAM ARC ELIPSE BASIC Abbildung 8 Abbildung 8

Automatenlängere Zeit nicht nutzen werden.

• Reinigen Sie die Dampfdüse nach jeder Benutzung mit einem feuchten Tuch. Spülen Sie die Dampfdüse innen mit Wasser aus.
• Reinigen Sie bitte täglich den Siebträger, indem Sie das Sieb herausnehmen und die Kaffeeteeranhaftungen am Sieb und im Siebträger mit einem rauen Topfschwamm entfernen.

Reinigung der Innenteile:

Die Reinigung und regelmäßige Pflege des internen Systems Ihrer Maschine ist notwendig, um einen Espresso bester Qualität zu erhalten. Für die interne Reinigung der Brühgruppe verwenden Sie bitte das Produkt Ascaso Coffee Washer. Dieses Produkt ist auch für die Entkalkung der Maschine sehr nützlich. Eine regelmäßige Entkalkung der Kaffeemaschine gewährleistet eine ausgezeichnete Kaffeequalität und verlängert die Lebensdauer des Gerätes. Fragen Sie Ihren Händler.

ascaso

Empfehlungen für die Verwendung von Coffee Washer:

Kaffeetassen pro tag	Entkalkung
>10	jaden Monat
5-10	alle 2 Monade
1-5	Alle 3 Monade

Um Kalkbildung vorzubeugen, können Sie auch Wasserfilter benutzen. Trotzdem wird empfohlen, den Reinigungsvorgang entsprechend Ihrem Verbrauch durchzuführen. Durch das Benutzen der Filter und von Coffee Washer kann die Haltbarkeit der Kaffeemaschine in einem mangelfreien Zustand verlängert werden. Zur Reinigung der Brühgruppe empfehlen wir unser Spezialprodukt Coffee Cleaner baby. Nähere Informationen zu diesem Produkt erhalten Sie beim technischen Dienst bzw. bei Ihrem Vertriebshändler.

Reinigung Back flushing- Blinder filter

Wochenzeitschrift

Legen Sie die blinder filter- Dichtung 19 in den Siebträger. Setzen Sie den Siebträger von links in die Brühgruppe. Betätigen Sie den Kaffeeschalter. Nach 10 Sekunden „Stellen Sie den Kaffeeschalter. Wiederholen Sie diesen Betrieb 2 Zeiten.

Entkalkung der Maschine: Für eine vorsorgliche, periodische Entkalkung (je nach Härtegrad des verwendeten Wassers mindestens aber alle 2 Monate) Ihrer Espressomaschine ist die Verwendung schonender Entkalkungsmittel wichtig, welche kein Metall angreifen (Essig oder Entkalker auf Essigbasis z.B. sind zu aggressiv). Bitte verwenden Sie ein handelsübliches flüssiges Entkalkungsmittel, auf

ascaso

Zitronensäurebasis, welches z.B. in gutsortierten Fachgeschäften erhältlich ist.

Vorgehensweise:

1 .Bitte Wasserbehälter entnehmen
2 .Gerät einschalten
3 .Kessel durch Betätigung des Kaffeeschalters entleeren
4 .Gerät ausschalten
5 .Entkalkungsmittel nach Vorschrift mit Wasser mischen und in den
Wasserbehälter geben Wasserbehälter in die Maschine einsetzen
6 .Gerät einschalten
7 .Kessel durch Betätigung des Kaffeeschalters mit der Entkalkungsflüssigkeit befüllen
8 .Gerät ausschalten
9 .Entkalkungsmittel nach Vorschrift einwirken lassen
10. Bitte Wasserbehälter entnehmen
11. Gerät einschalten
12. Kessel durch Betätigung des Kaffeeschalters entleeren
13. Frisches Wasser in den Wasserbehälter geben und diesen in die Maschine einsetzen
14. Kessel durch Betätigung des Kaffeeschalters befüllen
15. Vorgang 10-14 mehrmals wiederholen, um das Gerät zu spülen (Spülvorgang ist abgeschlossen, wenn das auslaufende Wasser nicht mehr nach Säure richt).

Wichtig: Diese periodische Entkalkung auf keinen Fall bei einer bereits verkalkten Maschine durchführen. Die nicht völlig aufgelösten Kalkteile könnten sonst beim Spülvorgang verschiedene Teile des Gerätes wie z.B. das Magnetventil verstopfen, was zu einer Beschädigung Ihrer Espressomaschine führen würde

8-. Sicherheit

Achten Sie darauf, dass der Automat nicht von Kindern oder unerfahrenen Personen manipuliert wird.

Der Automat darf nur im ausgeschalteten Zustand bzw. bei gezogenem Netzstecker gewartet und gereinigt werden.

Ziehen Sie nicht am Versorgungskabel, wenn Sie die Maschine vom Netz trennen wollen.

Nehmen Sie die Espressomaschine nicht in Betrieb, wenn Teile defekt sind oder das Netzkabel beschädigt ist. Bedienen Sie den Automaten nie mit nassen bzw. feuchten Händen oder wenn andere Körperteile mit Wasser in Berührung sind.

Stellen Sie den Automaten auf einer für Kinder und Tiere unzugänglichen, ebenen und standsicheren Fläche auf. Der Automat darf nicht in der Nähe von heißen Oberflächen aufgestellt werden (Kochplatten, usw.).

Den Automaten nicht in Wasser eintauchen.

Bei Funktionsausfall den Automaten ausschalten und Netzstecker ziehen. Versuchen Sie keinesfalls, den Automaten eigenhändig zu reparieren. Verständigen Sie im Reparaturfall den technischen Dienst.

Bei Nichteinhaltung dieser Hinweise ist die Sicherheit sowohl des Geräts als auch des Benutzers gefährdet.

9-. Garantie

Als Garantieurkunde gilt die Einkaufsrechnung des Geräts. Bewahren Sie die Rechnung demzufolge sicher auf. Bei Funktionsausfall ist die Rechnung dem technischen Dienst vorzulegen.

Eventuelle Transport- und Verpackungskosten sind vom Käufer zu tragen.

In den folgenden Fällen besteht kein Anspruch auf Garantie oder Gewährleistung:

1 .Es kann keine Rechnung vorgelegt werden.
2 .Die Maschine wurde unsachgemäß genutzt, falsch bedient oder entgegenden unter Punkt 8 genannten Sicherheitspunkten behandelt.
3 .Die Maschine wurde geöffnet (Fremdeingriff)
4-.Es hat sich Kalk gebildet oder die Maschine ist nicht gereinigt.
5 .Die Maschine wurde von anderen als dem offiziellen technischen Dienst von Ascaso angehörenden Personen demontiert.
6. Für Schäden die entstanden sind weil die Maschine nicht entkalkt, falsch entkalkt, unter Verwendung eines nicht geeigneten Entkalkungsmittels entkalkt wurde oder weil die Entkalkungsmittelösung zu hoch dosiert war.
7. Für Schäden die durch die Verwendung einer ungeeigneten Verpackung zur Zusendung an den Service entstanden sind. Geeignet ist hierfür die Verkaufsverpackung in einer entsprechend gepolsterten Versandkartonage oder Versandpalette.

ascaso

10-.E G. Konformitätserklärung

ASCASO FACTORY SL erklärt, dass das in der vorliegenden Erklärung bezeichnete Erzeugnis-Espressomaschine - die Anforderungen der Richtlinie vom 14. Juni 1989 über die Angleichung der Rechtsvorschriften der Mitgliedsstaaten für Maschinen (89/392/EWG), elektrische Betriebsmittel (73/23/EWG) und elektromagnetische Verträglichkeit (89/396/EWG) erfüllt.

11-. Fehlertabelle

Probleme	Ursachen	Problembehebung
Der Kaffee ist nicht warm.	Die erforderliche Brühtemperatur wurde nicht erreicht. Die Zubehörteile sind kalt(Tasse, Siebträger).	Warten Sie, bis sich die Leuchtanzeige ausschaltet. Tassen auf Warmhalteplatte stellen, Siebträger immer im aufgeheizten Gerät belassen Siehe Allgemeine Hinweise, Punkt 3. Siehe thermometer14(Dream)
Der Kaffee fließt sehr schnell aus.	Das Kaffeepulver ist zu grob gemahlen und/oder wurde nicht stark genug angepresst. Es wurde zu wenig Kaffeepulver verwendet.	Verwenden Sie Espresso-Pulver. Probieren Sie, das Kaffeepulver mehr oder weniger stark anzupressen. Füllen Sie das Sieb bis zum Rand mit Kaffeepulver.
Der Kaffee ist nicht cremig.	Das Kaffeepulver ist zu grob gemahlen. Das Kaffeepulver wurde nicht fest genug angepresst. Das Kaffeepulver ist nicht mehr röstfrisch. Es wurde qualitativ minderwertiges Kaffeepulver verwendet.	Verwenden Sie Espresso-Pulver. Probieren Sie, das Kaffeepulver mehr oder weniger stark anzupressen. Wechseln Sie die Kaffeesorte. Verwenden Sie röstfrisch gemahlenen Kaffee.Optimal ist die Verwendung einer eigenen Kaffeemühle mit Kegel- oder Scheibenmahlwerk
Der Kaffee fließt nicht oder nur sehr langsam aus.	Der Wassertank ist leer oder wurde schlecht eingesetzt. Der Dampftaster ist eingeschaltet. Das Kaffeepulver ist zu fein gemahlen oder wurde zu fest angepresst. Das Sieb ist verstopft. Der Automat muss entkalkt werden.	Füllen Sie den Wassertank auf bzw. setzen Sie den Wassertank korrekt ein. Schalten Sie den Dampftaster aus. Verwenden Sie Espresso-Pulver. Probieren Sie, das Kaffeepulver mehr oder weniger stark anzupressen. Reinigen Sie das Sieb. Reinigen Sie den Automaten. Siehe Punkt 7.
Nach dem Brühen des Kaffees bleibt Wasser im Sieb zurück. Der Kaffee fließt über den Siebrand aus.	Das Kaffeepulver wurde nicht korrekt angepresst. Es wurde zu wenig Kaffeepulver verwendet.	Achten Sie darauf, dass das Kaffeepulver korrekt angepresst ist. Siehe Punkt 3. Füllen Sie das Sieb bis an den Rand voll.
	Der Siebträger wurde nicht korrekt einge-setzt. Es bleibt Kaffeepulver am Siebrand kleben. Die Dichtung des Brühkopfs muss gereinigt werden. Die Dichtung des Brühkopfs muss ausgetauscht werden.	Setzen Sie den Siebträger korrekt ein. Siehe Punkt 3. Reinigen Sie die Siebränder. Reinigen Sie die Dichtung mit einem feuchten Tuch. Beauftragen Sie den technischen Dienst.
Die Milch wird nicht cremig.	Die Dampfdüse ist verstopft. Die Milch ist verdorben. Es wurde heiße, warme oder lauwarme Milch verwendet. Die Dampfdüse war zuweit in der Milch	Die Dampfdüse muss gereinigt werden. Siehe Punkt 7. Verwenden Sie frische, kalte Milch (Kühlschranktemperatur). Siehe thermometer14(Dream)
Der Automat läuft zu laut.	Der Wassertank ist leer. Der Wassertank wurde nicht korrekt eingesetzt. Der Wassereinfüllschlauch befindet sich nicht vollständig im Wassertank. Das Kaffeepulver ist nicht mehr röstfrisch oder zu trocken.	Füllen Sie den Wassertank auf. Setzen Sie den Wassertank korrekt ein. Legen Sie den Wassereinfüllschlauch in den Wassertank. Verwenden Sie röstfrisches Kaffeepulver.

* Mit der Verwendung von Kaffeecialda's (Einzeldosis) treten weder Mahlgrad-, noch Mengen- oder Anpressprobleme auf. Bei Funktionsstörungen setzen Sie sich bitte mit dem technischen Dienst in Verbindung.

www.ascaso.com

1-. Technische gegevens

	DREAM	ARC	ELIPSE	BASIC
Voltage (V)	230VAC~/50Hz - 120VAC~/60Hz
Vermogen (W)	1050
Pompdruk (atm)	16 PA (BA)
Gewicht (kg.)	8 (VF) / 7 (UF)	7,5 (VF) / 6,5 (UF)	10 (VF) / 9 (UF)	7 (VF) / 6 (UF)
Afmetingen (lxhxd)*	245x345x280	220x320x280	245x373x283	210x310x290
Tankinhoud (l)	1,3	2	1,8	2
Filterhouder	Koper
