Produkttyp	VoIP-Telefonadapter (ATA)
Modell	AirLive VoIP-111A
Marke	AirLive (OvisLink Corp.)
Abmessungen (L x B x H)	140 mm x 100 mm x 30 mm (Schätzung)
Gewicht	200 g (Schätzung)
Stromversorgung	Netzteil 5V DC (nicht im Lieferumfang)
Schnittstellen	1 WAN-Port (RJ-45 10/100M), 1 LAN-Port (RJ-45 10/100M), 1 Telefon-/PSTN-Anschluss (RJ-11)
VoIP-Protokolle	SIP (bis zu 3 Konten)
Audio-Codecs	G.711, G.729, usw. (einstellbar)
Telefonfunktionen	Anklopfen, Halten, Dreierkonferenz, Anrufweiterleitung
Konfiguration	Weboberfläche (Standard-IP 192.168.100.1, Benutzername/Passwort: airlive)
Netzwerk	DHCP-Client für WAN, DHCP-Server für LAN (Standard), Unterstützung für PPPoE und statische IP
NAT-Funktionen	STUN-Unterstützung für NAT-Traversal
LED-Anzeigen	Strom, PSTN, Telefon, LAN, WAN
Sicherheit	Passwort-Authentifizierung, Unterstützung für SIP-Verschlüsselung (nicht spezifiziert)
Nutzungsbedingungen	Nur für Innenräume, Umgebungstemperatur (Schätzung 0-40°C)
Pflege	Trockenreinigung, Feuchtigkeit vermeiden
Garantie	2 Jahre EU, 1 Jahr andere Länder
Reparierbarkeit	Keine Ersatzteile enthalten, wenden Sie sich für Reparaturen an den Lieferanten
Zertifikate	CE, FCC Klasse B

Häufig gestellte Fragen - VOIP-111A AIRLIVE

Wie lautet die Standard-IP-Adresse des AirLive VoIP-111A?

Die Standard-IP-Adresse des LAN-Ports ist 192.168.100.1.

Wie lauten die Standard-Anmeldedaten für die Weboberfläche?

Der Standard-Benutzername ist airlive und das Passwort ist airlive.

Wie konfiguriere ich das Gerät zum ersten Mal?

Verbinden Sie den ATA über den LAN-Port mit Ihrem Computer, stellen Sie Ihre Netzwerkkarte auf DHCP, öffnen Sie einen Browser und gehen Sie zu http://192.168.100.1, melden Sie sich dann mit den Standard-Anmeldedaten an.

Was bedeutet die leuchtende PSTN-LED?

Die leuchtende PSTN-LED zeigt an, dass die PSTN-Leitung (klassisches Telefonnetz) aktiv ist.

Wie füge ich ein SIP-Konto hinzu?

Gehen Sie in der Weboberfläche zum Abschnitt Service Domain und geben Sie die von Ihrem SIP-Anbieter bereitgestellten Informationen ein (Server, Benutzername, Passwort). Sie können bis zu 3 Konten registrieren.

Wie tätige ich einen Telefonanruf mit dem ATA?

Wählen Sie die gewünschte Nummer und drücken Sie dann die Taste #, um den Anruf zu starten.

Was tun, wenn das Gerät nach einer Änderung nicht mehr reagiert?

Stellen Sie sicher, dass Sie in der Weboberfläche auf Senden und dann auf Speichern und schließlich auf Neustart geklickt haben. Andernfalls starten Sie das Gerät physisch neu.

Wie nutze ich die Dreierkonferenz-Funktion?

Rufen Sie den ersten Gesprächspartner an, drücken Sie dann die Flash-Taste, wählen Sie die zweite Nummer und drücken Sie erneut Flash, um die drei Teilnehmer zusammenzuführen.

Ist der ATA mit Free World Dialup (FWD) kompatibel?

Ja, der ATA funktioniert mit den meisten SIP-Servern, einschließlich FWD. Erstellen Sie einfach ein FWD-Konto und konfigurieren Sie es im Service-Domain.

Wie setze ich das Gerät auf die Werkseinstellungen zurück?

Die Anweisungen zum Zurücksetzen sind in der Anleitung nicht enthalten. Halten Sie im Allgemeinen die Reset-Taste auf der Rückseite etwa 10 Sekunden lang gedrückt.

BEDIENUNGSANLEITUNG VOIP-111A AIRLIVE

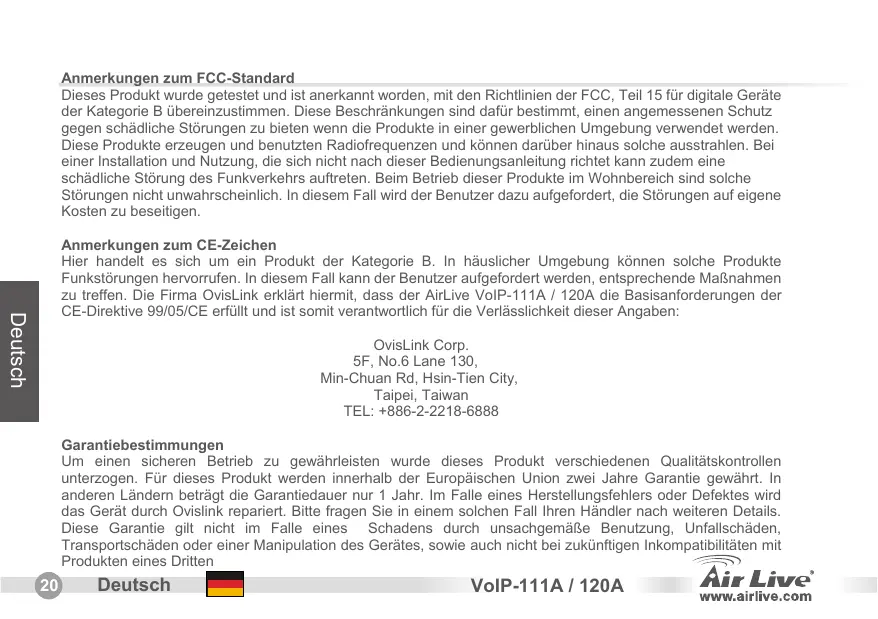

Anmerkungen zum FCC-Standard

Dieses Produkt wurde getestet und ist anerkannt worden, mit den Richtlinien der FCC, Teil 15 für digitale Geräte der Kategorie B übereinzustimmen. Diese Beschchränkungen sind damit bestimmt, einen angemessenen Schutz gegen schädliche Störungen zu bieten wenn die Produkte in einer gewerblichen Umgebung verwendert werden. Diese Produkte erzeugten und benutzten Radiofrequenzen und konnen darüber hinaus solche ausstrahlen. Bei einer Installation und Nutzung, die sich nicht nach dieser Bedierungsanleitung richtig kann zudem eine schädliche Störung des Funkverkehrs auftreten. Beim Betrieb dieser Produkte im Wohnbereich sind solche Störungen nicht unwahrscheinlich. In thisem Fall wird der Benutzer dazu aufgefordert, die Störungen auf eigene Kosten zu beseitigen.

Anmerkungen zum CE-Zeichen

Hier handelt es sich um ein Produkt der Kategorie B. In hauslicher Umgebung können solche Produkte Funkstörungen hervorrufen. In thisem Fall kann der Benutzer aufgeferterd werden, entsprechende Maßnahmen zu treffen. Die Firma OvisLink erklärt hiermit, dass der AirLive VoIP-111A / 120A die Basisforderungen der CE-Directive 99/05/CE erfüllt und ist somit verantwortlich für die Verlöslichkeit dieser Angaben:

OvisLink Corp.

5F, No.6 Lane 130

Um einen sicheren Betrieb zu gewährleisten wurde diese Produkt verschieden Qualitätskontrollen unterzogen. Für diese Produkte werden innerhalb der Europäischen Union zwei Jahre Garantie gewährt. In anderen Ländern beträgt die Garantiedauer nur 1 Jahr. Im Falle eines Herstellungsfelhlers oder Defektes wird das Gerät durch Ovislink repariert.itte fragen Sie in einem solchen Fall ihren Handler nach weiteren Details. Diese Garantie gilt nicht im Falle eines Schadens durch unsachgemäß Benutzung, Unfallschäden, Transportschäden oder einer Manipulation des Gerätes, sowie auch nicht bei zukünftigen Inkkompatilitäten mit Produktenu eines Dritten

Grundlegende Information

Werkseitige Voreinstellungen:

IP-Adresse: 192.168.100.1

Netzwerkmaske: 255.255.255.0

Benutzername: airlive

Password: airlive

LED-Anzeigen

LED	Status	Beschreibung
Power	An	Gerät in Betrieb
PSTN (VoIP-111A)	An	Amtsleitung wird benutzt
	Aus	Amtsleitung frei
Phone (VoIP-120A)	Blinkt	Telefon wird benutzt
	An	Telefon im Wartebetrieb
LAN 10/100M	An	LAN-Port verbunden
	Aus	LAN-Port nicht verbunden
WAN 10/100M	An	WAN-Port verbunden
	Aus	WAN-Port nicht verbunden

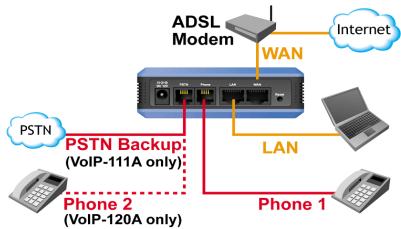

Installation der Hardare

1. Einrichten der LAN-Verbindung: Verbinden Sie den LAN-Port des ATAs und den Ethernet-Port Ihres PCs mit einem Ethernet-Kabel.
2. Einrichten der WAN-Verbindung: Verbinden Sie den WAN-Port des ATAs und den Ethernet-Port Ihres (xDSL)-Modems mit einem Ethernetkabel.
3. Einrichten der Telefon/Atoms-Verbindung: Verbinden Sie den "Phone"-Anschluss das ATAs und Ihr analoges Telefon oder ihre Amtsleitung mit einem RJ-11-Kabel.

Konfiguration des mit einem Webbrowser

1.itte stellen Sie safer,dass das Netzwerk Ihres Computers auf DHCP eingestellt ist (IP-Adresse automatisch beziehen).
2. Verbinden Sie das Stromanschlusskabel und das LAN-Kabel mit den entsprichenden Anschlüssen an der Geräterückseite.
3. Öffnen Sie ihren Webbrowser und geben Sie die folgende IP-Adresse im Adressfeld ein: "http://192.168.100.1":

Web-Login

1. Geben Sieitte den Benutzernamen und das Passwort in den dafur vorgesehenen Feldern ein.Der workseitig voreingestellte Benutzername ist "airlive"und das Passwort ist "airlive".
2. Mit einem Klick auf den "Login"-Button gelangen Sie auf die Hauptseite der Web-Konfiguration.
3. Wenn Sie in der Web-Konfiguration Einstellungen ändern, vergessen Sieitte nicht, dies mit dem "submit"-Button zu bestätigen. Nachdem Sie samlliche Einstellungen vorgenommen haben klichen Sieitte auf der linke Seite auf Save". Klien Sie dannitte auf den Button Reboot um einen Neustart des Gerätes zu veranlassen.

http://192.168.100.1 (Standard-IP-Adresse des LAN Ports)

Systeminformationen

Nachdem Sie sich auf der Website eingeloggt haben sehen Sie die aktuellen Systeminformationen des ATAs.

System Information

Netzwerk: WAN- und LAN-Einstellungen

1. Werkseitig ist für die IP-Adresse des WAN-Ports "DHCP-Client" voreingestellt.
2. Wenn Sie die Einstellung des WAN-Ports auf "Feste Ip" oder "PPPoE-Modus"ändern, müssen Sie sicherenstellen, dass die eingegebenen Parameter mit ihrer derzeitigen Netzwerkumgang begebeneinstimmten.
3. Diewerkseitig voreingestellte IP-Adresse des LAN-Ports ist 192.168.100.1 mit der Netzwerkmaske 255.255.255.0 und DHCP-Server enabled (aktiviert).

WAN Settings

Einstellung der Service-Domain für SIP

Geben Sieitte auf der Seite fur die Service Domain" die Zugangsdaten, die Sie von Ihrem SIP-Provider erhalten haben, sowie sonstige damit verbundenen Informationen ein. Bis zu 3 SIP-Zugänge, über die sich Telefongesprüche führren oder entgegennehmen lessen, konnen Sie mit dem ATA registrieren. Nachdem Sie die Einstellungen vorgenommen haben klichen Sieitte auf den Button "submit" um diese zu übernehmen. In der entsprechenden Statusanzeige fur den jeweiligen Zugang sollte nun "Registered" angezeigt werden. Das bedeutet, dass sofort Gesprache uber diesen Zugang gefuhrt werden konnen Klicken Sieitte auf der linken Seite auf Save"um die Einstellungen dauerhaft zu speichern.

Einstellung des SIP-Codec

Auf dieser Seite konnen sie die Priorität des Codec, die Länge der RTP-Pakete und die VAD-Funktion einstellen. Hierzu richten Sie sichitte nach den Empfehlungen Ihres SIP-Providers. Nachdem Sie die Einstellungen beendet haben klichen Sieitte auf der linken Seite auf "Save" um diese zu speichern.

Einstellung für "NAT Trans-STUN"

Mit Hilfe von STUN kann der ATA auch hinter einem NAT-Router problemlos betrieben werden. Hier können Sie die Adresse für den STUN-Server angegeben sowie einstellen, ob STUN aktiviert (enable) oder deaktiviert (disable) sein soll. Die korrekten Einstellungen entnahmen Sieitte den Informationen Ihres SIP-Providers. Nachdem Sie die Einstellungen beendet haben klichen Sieitte links auf "Save" um diese zu speichern.

STUN Setting

Nachdem der ATA einwandfrei konfiguriert wurde können Sie z.B. einen Freund, der einen Zugang beim gleichen Service-Provider hat, anrufen.

Geben Sie hierzu dessen Telefonnummer ein und drücken Sie auf # um die Anzahl zu starten.

Der ATA verfügt zudem über die hier aufgelisteten Funktionen:

1. Geschäft parken: Wenn ein neuer Anruf eintritt während Sie noch ein Geschäft führen können Sie durch Betätigten der Flash-Taste auf den neuen Anruf umschalten. Mit dieser Taste können Sie nun auch zwischen den beiden Geschäfts rechnen.
2. Geschäft halten: Durch Drücken der "Hold"-Taste konnen Sie das Geschäft für eine Weile halten und dann nach erneutem Drücken von Hold weitersprechen.
3. 3-Weg-Konferenz: Um eine 3-Weg-Konferenz einzuleiten wahren Sieitte zunachst die erste Telefonnummer an. Nachdem das Geschprach aufgebaut wurde drucken Sie die Flash-Taste. Sie horen jetzt den Freiton und konnen einen weiteren Geschsprachpartner anrufen. Wenn these Gesprach aufgebaut wurde mussen Sie nur noch die Flash-Taste betätigtem u der Gesprache zusammenzuschalten.

Anhang: Nutzung des kostenlungen SIP-Dienstes von FWD

Anmerkung: OvisLink hat keine besondere Verbindung zum Dienst von FWD. Der ATA arbeitet ebenso gut mit den meisten anderen SIP-Proxydiensten zusammen. Die folgende Anleitung ist nur zu ihrer persönlichen Information.

1. Richten Sie sich unter http://account2.freeworlddialup.com/index.php?section_id=94
2. Geben Sie wie unter gezeigt ihre persönlichen Informationen (Vorname/Nachname, etc.) ein und klichen Sie jeweils auf "Next" bis alle Eingabeschritte beendet sind.

Anmerkung: Überzeugen Sie sichitte von der korrekten Eingabe Ihrer Email-Adresse, da Sie auf thisem Wege weitere Informationen uber ihren Zugang erhalten.

Hier die Anleitung zum Schnelleinstieg: http://www.freeworlddialup.com/help/?p=userqides

1. Nachdem Sie sich bei FWD registriert haben sehen Sie die folgende Bestätigungsnochricht (übersetzt):

Sign UP

1. Gehen Sie zur Einstellung für die Service-Domain des ATA. Geben Sie Dort die mit Ihrlem Zugang verbundenen Informationen ein. Nachdem Sie die Einstellungen vorgenommen haben zeigt das Statusfeld Registered an, und Sie können sofort einen Anruf tätigen (z.B.: 613# um einen Echotest durchzuführen)

Anmerkung: Falls der ATA hinter einem NAT-Gerät betrieben wird aktivieren Sieitte die STUN-Einstellung.

OviLink Corporation erklart hiermit, dass diese Gerat den grundlegenden Vorschriften und anderen relevanten Bestimmungen der EG-Richtlinie 1995/5/EC entspricht.
