VOIP-111A - Caméra de surveillance IP AIRLIVE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur VoIP
Caractéristiques techniques principales	Supporte jusqu'à 2 lignes VoIP, codec G.711, G.723.1, G.726, G.729A
Alimentation électrique	Adaptateur secteur 5V DC
Dimensions approximatives	120 mm x 90 mm x 30 mm
Poids	250 g
Compatibilités	Compatible avec la plupart des services VoIP
Type de batterie	Non applicable (pas de batterie)
Tension	5V
Puissance	Max 5W
Fonctions principales	Conversion de signal analogique en numérique, prise en charge de la téléphonie IP
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques
Pièces détachées et réparabilité	Réparabilité limitée, pièces non disponibles en vente libre
Sécurité	Supporte les protocoles de sécurité SIP, pare-feu intégré
Informations générales utiles	Vérifier la compatibilité avec votre fournisseur VoIP avant l'achat

FOIRE AUX QUESTIONS - VOIP-111A AIRLIVE

Comment configurer le AIRLIVE VOIP-111A pour la première fois ?

Pour configurer le AIRLIVE VOIP-111A, connectez-le à votre réseau via un câble Ethernet, puis accédez à l'interface de configuration en ouvrant un navigateur et en entrant l'adresse IP par défaut. Suivez les instructions à l'écran pour configurer votre appareil.

Pourquoi je ne peux pas passer d'appels avec le VOIP-111A ?

Vérifiez que votre connexion Internet est active et que le VOIP-111A est correctement configuré avec les paramètres SIP de votre fournisseur de services VoIP. Assurez-vous également que votre compte VoIP est actif.

Comment réinitialiser le AIRLIVE VOIP-111A aux paramètres d'usine ?

Pour réinitialiser le VOIP-111A, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez-le.

Que faire si le son est de mauvaise qualité lors des appels ?

Assurez-vous que votre connexion Internet est stable et rapide. Vérifiez également la qualité de votre réseau local et essayez de réduire le nombre d'appareils utilisant la bande passante pendant vos appels.

Comment mettre à jour le firmware du AIRLIVE VOIP-111A ?

Accédez à l'interface de configuration du VOIP-111A, allez dans la section 'Mise à jour du firmware', téléchargez le dernier firmware à partir du site Web d'AIRLIVE et suivez les instructions pour effectuer la mise à jour.

Le VOIP-111A ne s'allume pas, que faire ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise de courant fonctionne. Essayez de brancher l'appareil sur une autre prise. Si l'appareil ne s'allume toujours pas, il peut nécessiter une réparation.

Comment configurer les paramètres de sécurité pour le AIRLIVE VOIP-111A ?

Connectez-vous à l'interface de configuration, allez dans la section 'Sécurité' et configurez les options telles que le mot de passe de l'administrateur, le filtrage d'adresses MAC et le pare-feu pour sécuriser votre appareil.

Puis-je utiliser le VOIP-111A avec plusieurs fournisseurs de services VoIP ?

Oui, le VOIP-111A prend en charge plusieurs comptes SIP, vous permettant de configurer différents fournisseurs de services VoIP dans ses paramètres.

MODE D'EMPLOI VOIP-111A AIRLIVE

Note sur le standard FCC

Ce matériel a ete teste et respecte les limites de la classe B des equipments digitaux conformement au paragraphe 15 des reglementations FCC. Ces limites sont conques pour fournir une protection raisonnable contre les interfrences nuisibles quand le matériel est operationnel dans une zone commerciale. Ce matériel generne, utilise et est susceptible d'emettre une frquence radio a forte energie, et s'il n'est pas installed conformement aux instructions du guide de l'utiliser, il peut causer des interfrences dans the transmission des communications radio. Quand on opere dans une zone residentielle it est probable que ce matériel causera des interfrences nuisibles et dans ce cas l'utiliser devra essayer de corriger ces interfrences par ses propres moyens.

Note sur la marque CE

C'est un produit de classe B. En zone résidentielle ce produit peut cause des interférences radio et dan ce cas l'utilisateur doit prendre les mesures appropriées. La compétie, sousgnée, OvisLink Corp déclare AirLive VoIP-111A / 120A répondent aux conditions essentielles de la directive 99/05/CE et par conséquent est responsable de l'exactitude de ces données

OvisLink Corp.

5F, No.6 Lane 130,

Ce produit a subi de nombreux contrôles qualé pour assurer un fonctionnement correct. C'est une garantie pour une période de deux ans pour les pays de l'Union Européenne. Pour les autres pays la garantie est d'une année seulement.

Dans le cas d'un défaut de fabrication, ce matériel sera réparé par OvisLinkCorp. Veuiliez contacter votre fournisseur pour obtenir la procédure à suivre. Cette garantie ne sera pas effective dans le cas de dommage dans le cas d'une mauvaise utilisation du produit, les accidents, les manipulations défectueuses ni en cas d'incompatibilité avec des produits tiers.

Information

Réglage par défaut:

Adresse IP:

192.168.100.1

Le nom d'utilisateur:

airlive

Masque subnet:

255.255.255.0

Mot de passer:

airlive

LED Indicators

Indicateur LED	Coul EUR	Statut
Mise en marche	On	L'appareil est en marche.
PSTN (VoIP-111A)	On	Le PSTN est en marche.
	Off	Le PTSN est en veille.
Phone (VoIP-120A)	flash	Le téléphone est en mode marche.
	On	Le téléphone est en mode veille.
LAN 10/100M	On	Le port LAN (RESEAU LOCAL) est connecté.
	Off	Le port LAN est déconnecté.
WAN ( RESEAU GLOBAL) 10/100M	On	Le port WAN est connecté.
	Off	Le port WAN est déconnecté.

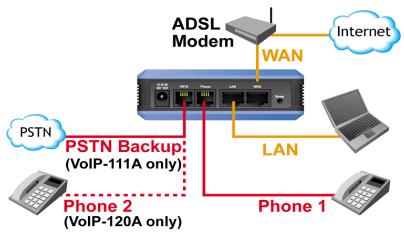

Installation du Matériel

1. La connexion de réseau local: Connecter un cable Ethernet du port du RESEAU LOCAL D'ATA au port Ethernet de votre ordinateur.
2. Installer La connexion de RESEAU GLOBAL: Connecter le cable Ethernet du port de RESEAU GLOBAL à votre cable (xDSL) Ethernet du modem.
3. Installer la connexion Télophonique/PSTN: connecter un cable RJ-11 du port Télophonique à votre téléphone analogique ou votre ligne PSTN.

Installer I' ATA Navigateur

1. Veuillez vous assurer que le réglage réseau de votre ordinateur est en mode DHCP (obtention de l'adresse d'IP automatique).
2. Connecter I' ATA, le cable de RESEAU LOCAL se trouve au dos de l'appareil.
3. Ouvrir votre navigateur web et dans le champ d'adresse, enter l'adresse d'IP suivant « http://192.168.100.1 »

WEB Login

1. S'il vous plaît entrez le nom d'utilisateur et le mot de passer dans le champ blanc, le nom d'utilisateur par défaut est « aîrlive», et le mot de passer est « aîrlive »
2. Cliquer sur le bouton de « Login » transférera à la page de direction de toile.
3. Si vous changelez réglage dans l'interface de Direction web, s'il vous plaift rappelez vous de cliquer le bouton « soumet » dans cette page. ÀpRES avoir finit tous les settings, s'il vous plaift cliquer « Sauvegarden » la fonction dans le côte gauche, et cliquer le bouton reboot (Réamorcer).

http://192.168.100.1 (LAN IP du Port par défaut.)

Information du Systeme

Quand vous entrez la page web, vous pouvez voir les informations du système actuel.

System Information

Network-WAN et LAN réglage

1. L'adresse IP du port WAN (réseaux global) est dans DHCP client par défaut.
2. Si vous changez le port de RESEAU GLOBAL pour Reparer le mode d'IP ou le mode de PPPoE, alors vous nevez-vous assurez que tous les paramétres sont convenables pour votre environnement reseau actuel.
3. Le port de RESEAU LOCAL le Masque de Défaut est 192.168.100.1, d'adressé IP par défaut est 255.255.255.0, et le serveur de DHCP est rendu capable.

Please Book

Phone Setting

New States

SIP|LANS

DANXAI

Other

PPTP Settings

System

Save Change

Update

Reboot

WAN Settings

SIP Réglage du domaine de service

Dans la Fonction de Domaine de Service, vous avez besoin d'enter le compte et l'information apparentee dans cette page. S'il vous plaift se referrer à votre ITSP (le Fournisseur de Service de Télophone d'Internet). Vous pouvez enregistrer jusqu'à trois comptes SIP dans l'ATA pour la marque ou receiveze la forme d'appel téléphonique trois comptes de SIP. Une fois les réglages faits, vous pouze voir le Statut de Registre dans d'article de Statut « Inscrits», vous pouze faire des appeals directement.

Quand les réglages sont finis, s'il vous plaît clicker sur Soumettre (submit) et sauvegarder l'article de Changement sur le côte gauche.

SIP Réglage de Codec

Vous pouvez régler la priorité des codec et les fonctions VAD dans cette page.

Vouve nevez suivre les suggestions pour installer ces articles. Quand vous avez fini, cliquez le bouton soumettre (submit) and sauvegarder les changements (save changes).

VoupeuzreglerleSTUNEnable/Disable et I'adresse du serveur STUN sur cette page.Cette fonction permet a ATAa fonctionner convenablement sous NAT.Pour changer cesreglages,veuille s Provite s'il vous plait,votre information ITsP.Quand vous ave fini,cliquez sur soumettre (submit)et sur le bouton sauvegarder les changements (save changes) sur le cote gauche.

STUN Setting

Quand I'ATA est configuré convenablement, vous pouvez téléphoner votre ami avec le même fournisseur de Service. Si vous voulez faire un appel téléphonique, vous pouvez composer le numero de téléphone et presser le bouton "#" pour commencer à composer le numero de téléphone.

L'ATA fournit aussi quelque fonction qui désigne comme au dessous :

1. Appeler en Attente: Quand un nouvel appel arrive pendant que vous parlez, vous pouze pousser le bouton flash pour permuter sur le nouvel appel. Vous pouze pousser le bouton flash pour changer entre les deux appeals.
2. Prise d'appe! : You coupez pousser la clef de Prise (hold) maintainir l'appe en attente, ensuite pousser ancore la cef de Prise pour continuer la conversation.
3. Conference 3 voies: Si vous voulez faire une audioconference à 3, vous pouze téléphoner au premier nombre. Ensuite l'album établi, puisez le bouton flash, vous pouze entendre la tonality et vous pouze alors téléphoner au deuxième numéro de téléphone. Quand le第二种 appel est établi, appuyez sur le bouton flash une fois.

Not: Ovislink Corp. n'est pas associé avec le service FWD. L'ATA fonctionne aussi avec la majorité d'autres SIP proxy serveur. Les instructions suivantes sont seulement pour toute information.

1. Appliquer un compte FWD http://account2.freeworlddialup.com/index.php?section_id=94
2. Comme indiqué ci dessous, replir votre information personnelle (nom, prénom et l'e-mail ...), alors cliquer « Prochain » (next) jusqu'à ce que toutes étapes soient finies.

Note: Assurez you, s'il vous plaît, que votre adresse e-mail est correcte pour que vous puissiez recevoir l'Information de soutien de compte. Voici le Guide Rapide de Début: http://www.freeworlddialup.com/help/?p=userguides

1. Àprous avoir été enregistré avec le FWD, vous verrez le message de confirmation suivant :

Sign UP

1. Aller au réglage de Domaine de service de l'ATA. Entrer le compte et l'information spécifique sur cette page. Àpres avoir effectué tous les réglages, le champ Statut indiquera "Inscrit"

(Registered) — vous pouvez donc alors téléphoner directement. (Exemple : 613# pour le test d'echo)

Note: Si l'ATA fonctionne derrière NAT, s'il vous plaît rendre capable le réglage STUN.

OvisLink Corporation déclaré, par le bias de ce document, que ce dispositif est conforme aux conditions essentielles de la directive 99/05/CE et, par consécutif, assume la responsabilité de la veracité des informations suivantes.
