BEDIENUNGSANLEITUNG MD 8X24 CWP MINOX

MD 8x24 CWP Änderungen in Konstruktion und Ausführung vorbehalten. Die Marke MINOX ist eine eingetragene Marke der MINOX GmbH, Wetzlar. Design subject to alterations without notice. MINOX is a registered trademark of MINOX GmbH, Wetzlar. Sous réserve de modifications. MINOX est une marque déposée par MINOX GmbH,Wetzlar. Bedienungsanleitung Instruction manual Mode d’emploi MINOX GmbH Walter-Zapp-Str. 4 D - 35578 Wetzlar, Germany Tel.: [phone] / 917-0 Fax: [phone] / 917-612 e-mail: [e-mail] www.minox.com Mnx_Man_MD8x42CWP_0710_RZ.indd 26-28 99476 07/10 MD 8x42 CWP

Einleitung Introduction Présentation Deutsch Mit dem MINOX Monokular haben Sie sich für ein Produkt von höchster optischer und feinmechanischer Qualität entschieden. Diese Anleitung soll Ihnen helfen, sich mit dem Monokular näher vertraut zu machen und es optimal zu nutzen. Wir wünschen Ihnen mit Ihrem neuen MINOX Produkt viel Freude!

Einstellungen Adjustments Réglages Hinweis für Brillenträger Für Brillenträger sind die MINOX Monokulare mit StülpAugenmuscheln (1) ausgestattet. Sie erhalten somit einen besseren Überblick über das Bildfeld. Beobachter, die keine Brille tragen, belassen die Augenmuschel im Ausgangszustand. In dieser Position ist der richtige Abstand des Monokulars zum Auge gegeben. Diese Einstellung gewährt eine verwacklungsfreie, ruhige Auflage und sorgt für eine Minimierung des Streulichts von der Seite.

Scharfstellung Focusing Réglage de la netteté Um ein Objekt scharf und optimal vergrößert zu beobachten, ist es notwendig, den Drehring zur Scharfeinstellung (2) individuell auf dieses Objekt einzustellen. Dazu gehen Sie bitte wie folgt vor:

(a) Halten Sie das Monokular mit dem Okular an ein Auge und schauen Sie hindurch. Bitte schließen Sie dabei das andere Auge. (b) Visieren Sie jetzt das Objekt an. (c) Ohne das Monokular abzusetzen, drehen Sie den Ring für die Schärfeneinstellung am Monokular so lange nach links oder rechts, bis das Beobachtungsobjekt scharf abgebildet wird.

Ihr MINOX Monokular ist nun optimal auf das Objekt scharf gestellt. Sollten Sie sich oder das Objekt während des Beobachtungsvorgangs bewegen, müssen Sie gegebenenfalls die Schärfe nachregulieren. Ebenso muss die Schärfe bei jedem weiteren Beobachtungsobjekt erneut eingestellt werden. Hinweis: Der Lichtdurchlass (6) für den Kompass darf nicht mit den Fingern abgedeckt werden! Note: Make sure, that you do not cover the light well with your fingers. Remarques: Ne couvrez pas le passage de lumière (6) avec les doigts.

Entfernungsmessung Engl. Franz. Bedienung des MIL Fadenkreuzes für die Telemetrie (Fernmessung) Entfernungsmessung mit Hilfe einer einfachen Formel, wenn Höhe oder Länge bekannt sind:

Höhe des Zielobjekts (m) Elevationswinkel 1) des Zielobjekts Länge des Zielobjekts (m) Azimut 2) des Zielobjekts Die Größe (Höhe / Länge) der vermessenen Objekte ist in der Praxis meist mit ausreichender Präzision bekannt, da es sich bei den beobachteten Objekten in der Regel um Menschen, Gebäude und Fahrzeuge handelt.

Messen des Elevationswinkels (Höhenwinkel) mit dem vertikalen Skalenwert auf dem MIL Fadenkreuz Entfernungsmessung Engl. Franz. Der Elevationswinkel misst den Winkel zwischen der horizontal gedachten Null-Linie, beginnend vom Ausgangspunkt des Beobachters hin zum beobachteten Objekt, und der Höhe eines individuell bestimmten Punktes am anvisierten Beobachtungsobjekt (im Bild z. B. der Fuß des Leuchtturms auf der horizontal gedachten Null-Linie und die Spitze des Leuchtturms als individuell bestimmter Punkt).

Liegt der Elevationswinkel innerhalb des Bereichs des vertikalen Skalenwerts von 70 MIL (siehe Abb.), richten Sie bitte zunächst den im Fadenkreuz vertikal angeordneten Skalenwert am Fuß des Leuchtturms auf ‚0‘ aus. Der Elevationswinkel des Leuchtturms im gezeigten Beispiel lässt sich nun einfach und direkt ablesen und beträgt im Beispiel 60 MIL, wobei 1 MIL 1/1000 Zoll entspricht.

Liegt der Elevationswinkel des Zielobjekts außerhalb des vertikalen Skalenwerts von 70 MIL, nehmen Sie die Bestimmung des Elevationswinkels einfach stufenweise vor.

Entfernungsmessung Engl. Franz. Messen des Azimut (Horizontalwinkel) mit dem horizontalen Skalenwert auf dem MIL Fadenkreuz Der Azimut entspricht der horizontalen Abweichung von Norden. In der Abbildung wird der Azimut des Objekts mit 60 MIL (40+20) einfach und direkt mit dem horizontal angeordneten Skalenwert festgelegt (siehe Messung des Elevationswinkels).

Bestimmung der Höhe oder Länge eines Zielobjekts, wenn die Entfernung bekannt ist

Auf Basis der Messung des Elevationswinkels oder Azimuts lässt sich die Höhe bzw. Länge des Zielobjekts mit folgender einfacher Formel wie folgt bestimmen:

Höhe d. Zielobjekts (m) = Entf. (km) x Elevationswinkel bzw. Länge d. Zielobjekts (m) = Entf. (km) x Azimut

Entfernungsmessung Engl. Franz. Bedienung des Kompasses

Bei einem Kompass wird die Richtung in Grad abgelesen. Norden hat einen Azimut von 360°, Osten von 90°, Süden 10von 20 von10 180° und Westen 270°. 30 40

Blickrichtung: Süden (180°)

Pflegetips Tips on how to care Conseils d’entretien Verunreinigungen beeinträchtigen die Helligkeit Ihres MINOX Monoculars. Deshalb empfehlen wir, Fingerabdrücke, Staub und andere Verunreinigungen der Objektiv- und Okularoberflächen mit einem weichen Haarpinsel oder speziellen Optiktuch zu entfernen.

Technische Daten Technical data Données techniques Mnx_Man_MD8x42CWP_0710_RZ.indd 18 MD 8x24 CWP Vergrößerung 8-fach Eintrittspupille 42 mm Austrittspupille 5,3 mm Sehfeld (auf 1000 m) 123 m Pupillenschnittweite 18 mm Wasserdicht bis 3 m Höhe x Breite x Tiefe 65 x 61 x 143 mm Gewicht ca. 370 g

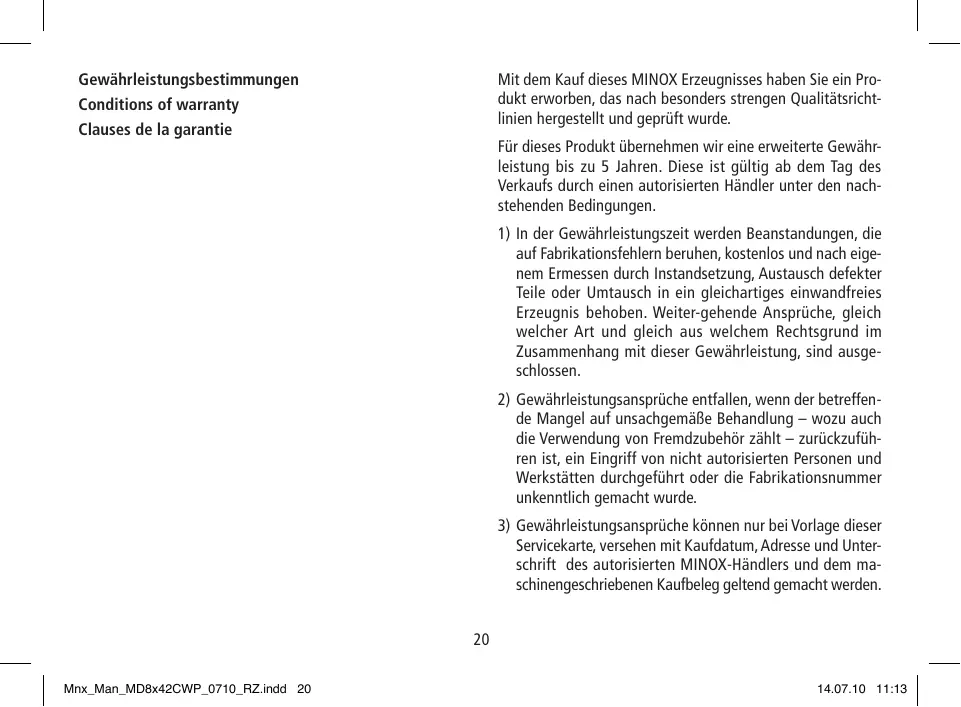

Gewährleistungsbestimmungen Conditions of warranty Clauses de la garantie Mit dem Kauf dieses MINOX Erzeugnisses haben Sie ein Produkt erworben, das nach besonders strengen Qualitätsrichtlinien hergestellt und geprüft wurde. Für dieses Produkt übernehmen wir eine erweiterte Gewährleistung bis zu 5 Jahren. Diese ist gültig ab dem Tag des Verkaufs durch einen autorisierten Händler unter den nachstehenden Bedingungen.

1) In der Gewährleistungszeit werden Beanstandungen, die

auf Fabrikationsfehlern beruhen, kostenlos und nach eigenem Ermessen durch Instandsetzung, Austausch defekter Teile oder Umtausch in ein gleichartiges einwandfreies Erzeugnis behoben. Weiter-gehende Ansprüche, gleich welcher Art und gleich aus welchem Rechtsgrund im Zusammenhang mit dieser Gewährleistung, sind ausgeschlossen.

ewährleistungsansprüche entfallen, wenn der betreffende Mangel auf unsachgemäße Behandlung – wozu auch die Verwendung von Fremdzubehör zählt – zurückzuführen ist, ein Eingriff von nicht autorisierten Personen und Werkstätten durchgeführt oder die Fabrikationsnummer unkenntlich gemacht wurde.

ewährleistungsansprüche können nur bei Vorlage dieser Servicekarte, versehen mit Kaufdatum, Adresse und Unterschrift des autorisierten MINOX-Händlers und dem maschinengeschriebenen Kaufbeleg geltend gemacht werden.

Gewährleistungsbestimmungen Conditions of warranty Clauses de la garantie

4) Bei Inanspruchnahme der Gewährleistung leiten Sie bitte Ihr MINOX Produkt zusammen mit dieser Servicekarte,

dem Original des maschinengeschriebenen Kaufbelegs und einer Schilderung der Beanstandung dem Technischen Service der MINOX GmbH oder einer Landesvertretung zu.

5) T ouristen steht im Bedarfsfall unter Vorlage dieser Servicekarte und des maschinengeschriebenen Kaufbelegs

die Vertretung des jeweiligen Reiselandes gemäß den Regelungen zur Gewährleistung der MINOX GmbH zur Verfügung. Eine aktuelle Auflistung unserer internationalen Landesvertretungen finden Sie auf unserer Internetseite: www.minox.com MINOX GmbH Walter-Zapp-Str. 4 D - 35578 Wetzlar, Germany Tel.: [phone] / 917-0 Fax: [phone] / 917-612 e-mail: [e-mail] www.minox.com Mnx_Man_MD8x42CWP_0710_RZ.indd 22

1. Okular mit Stülpaugenmuschel für Brillenträger

2. Drehring für Scharfstellung

3. Objektiv-Schutzdeckel

6. Lichteinlass für Kompass

Kundendienst Customer Service Service après-vente Im Schadensfall steht Ihnen unser Kundendienst unter folgender Adresse zur Verfügung:

MINOX GmbH Walter-Zapp-Str. 4 D-35578 Wetzlar Tel.: [phone] / 917-0 e-mail: [e-mail] Im Ausland wenden Sie sich bitte an unsere autorisierten Kundendienstwerkstätten oder an eine unserer MINOX Vertretungen. Die Adressen der Vertretungen finden Sie auf unserer Internetseite http://www.minox.com
