BEDIENUNGSANLEITUNG Xlite 8x56 MINOX

8x56 BEDIENUNGSANLEITUNG

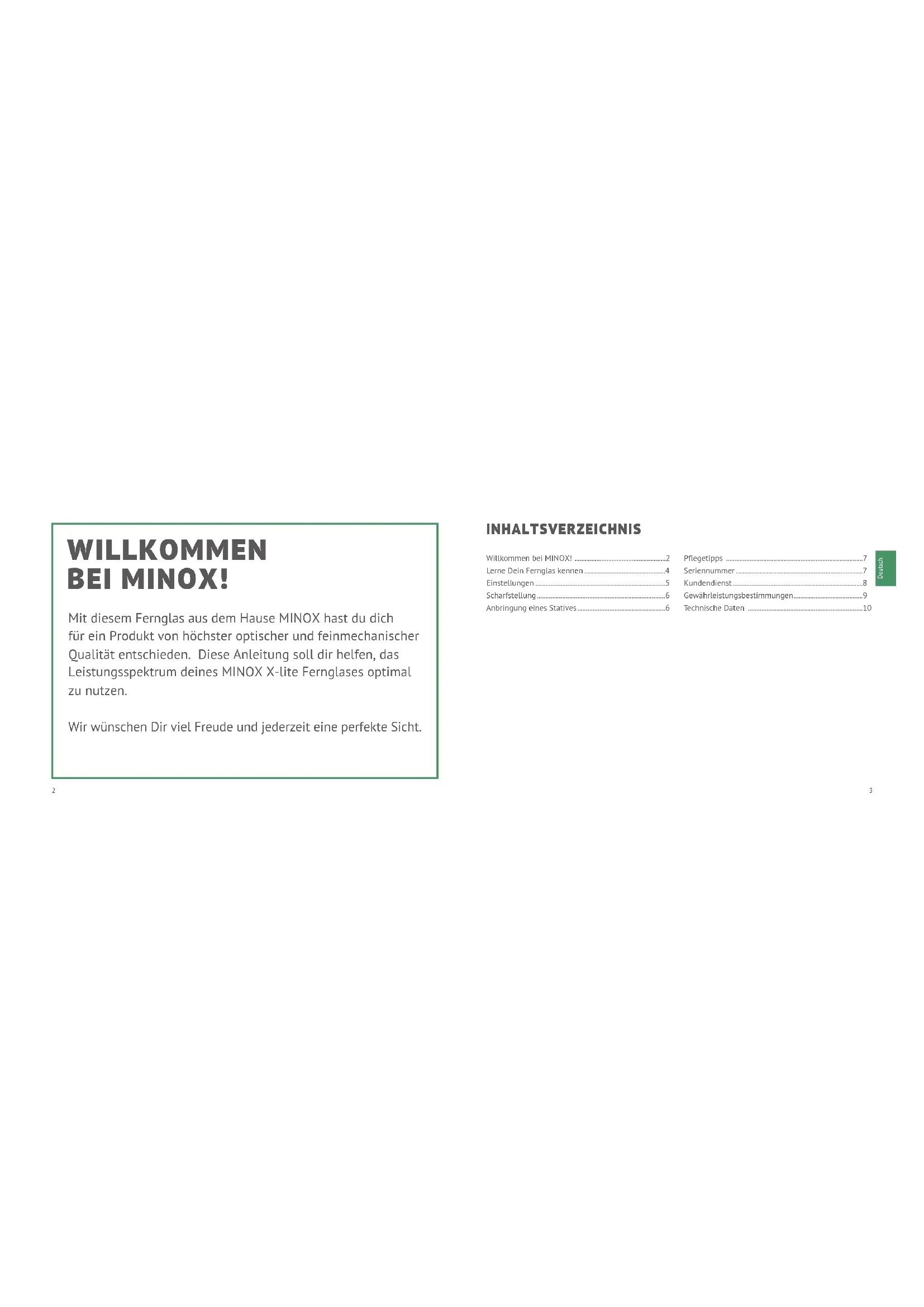

• WILLKOMMEN BEI MINOX! INHALTSVERZEICHNIS Willkommen bei MINOX! p. 2
• Lerne Dein Fernglas kennen p. 4
• Einstellungen p. 5
• Scharfstellung p. 6
• Anbringung eines Statives p. 6
• Pflegetipps p. 7
• Seriennummer p. 7
• Kundendienst p. 8
• Gewährleistungsbestimmungen p. 9
• Technische Daten Mit diesem Fernglas aus dem Hause MINOX hast du dich für ein Produkt von höchster optischer und feinmechanischer Qualität entschieden. Diese Anleitung soll dir helfen, das Leistungsspektrum deines MINOX X-lite Fernglases optimal zu nutzen. Wir wünschen Dir viel Freude und jederzeit eine perfekte Sicht.Deutsch p. 10

LERNE DEIN FERNGLAS KENNEN X-lite 8x34 X-lite 10x34 1 | Okulare mit drehbaren Augenmuscheln 2 | Dioptrien-Ausgleich 3 | Zentraler Mitteltrieb 4 | Zusammenfaltbare Rohre 5 | Objektiv 6 | Stativgewinde (Abdeckschraube) EINSTELLUNGEN Ideal für Brillenträger Um auch Brillenträgern ein optimales Sehfeld zu ermög- lichen, sind MINOX Ferngläser mit Drehaugenmuscheln ausgestattet. Benutzung ohne Brille Beobachter, die keine Brille tragen, drehen an beiden Okularen die Augenmuscheln nach links (gegen den Uhr- zeigersinn) bis zum Einrasten heraus. In dieser Position ist der richtige Abstand des Fernglases zum Auge gegeben. Benutzung mit Brille Beobachter, die eine Brille tragen, lassen die drehbaren Augen muscheln an beiden Okularen in der Ursprungs- stellung (Liefer zustand), bzw. drehen die Augenmuscheln nach rechts, bis sie spürbar einrasten. So können sie das gesamte Sehfeld ohne störende Beschneidung am Rand überblicken. Der richtige Augenabstand Bitte schau in die Okulare deines Fernglases und winkle die zusammenfaltbaren Rohre so lange an, bis sich aus beiden Sehfeldern ein gemeinsames kreisrundes Bild ergibt.Deutsch

SCHARFSTELLUNG Um eine optimale Bildschärfe zu erreichen, ist es notwendig, die Optik des Fernglases auf die individuelle Sehleistung deiner Augen abstimmen. Gehe dazu bitte wie folgt vor:

1. Visiere als erstes ein weit entferntes, feststehendes Beobach-

tungsobjekt an. Drehe bei geschlossenem rechten Auge den zentralen Mitteltrieb so lange, bis das Beobachtungsobjekt für dein linkes Auge die optimale Scharfstellung erreicht.

2. Visiere nun das selbe Beobachtungsobjekt an und drehe

bei geschlossenem linken Auge den Einstellring am rechten Okular so lange, bis Du für das rechte Auge die optimale Scharfstellung erreichst.

3. Dein MINOX Fernglas ist nun individuell auf die Sehleistung

deiner Augen abgestimmt.

4. Für die Beobachtung verschiedener Objekte in unterschied-

lichen Entfernungen wirst Du immer auch die Scharfstellung regulieren müssen. Benutze dafür bitte jetzt nur noch den zentralen Mitteltrieb. Achtung: Mit einem Fernglas nicht in die Sonne blicken, es könnte zu Augenverletzungen führen.

ANBRINGUNG EINES STATIVES

Um eine verwacklungsfreie Beobachtung zu gewährleisten, empfiehlt es sich, gerade bei höheren Vergrößerungen, ein Sta- tiv einzusetzen. Dafür verwendest du den im Zubehör optional erhältlichen MINOX-Stativadapter (Best.-Nr. 80405832). Entferne auf der Unterseite des Fernglases die Abdeckschraube (6) und bringe dort den MINOX Stativadapter an. Die Abdeck- schraube (6) bewahrst du bitte gut auf und bringst diese nach Entfernung des Stativadapters wieder an. PFLEGETIPPS Um dein MINOX Fernglas bei Nichtgebrauch vor Fremdeinflüs- sen zu schützen, empfehlen wir, das Fernglas in der mitgelie- ferten Neopren-Tasche aufzubewahren, so dass dieses immer geschützt ist. Reinigen des Fernglases Bewahre Dein MINOX Fernglas sauber und trocken auf. Vermeide es, das Fernglas größerer Hitze auszusetzen. Entferne Staub und Fremdkörper am Gehäuse mit einem weichen feuch- ten Tuch. Wenn dein Fernglas an der See oder in der Umgebung von Salzwasser benetzt wird, empfehlen wir dir, es nach Ge- brauch mit frischem Wasser abzuspülen. Meeressalz kann mit der Zeit die Objektivlinsen und optische Qualität Ihres Fernglases beschädigen. Reinigung der Objektiv- und Okularlinsen Verunreinigungen wie Staub, Fremdkörper und Fettspuren von Fingerabdrücken beeinträchtigen die Abbildungsqualität (Bildschärfe und Kontrast) deines MINOX Fernglases. Leichte Verunreinigungen und Partikel auf den Optiken können mit Hilfe eines weichen Haarpinsels entfernt werden. Stärkere Verunreinigungen oder Fingerabdrücke auf den Linsen lassen sich mit einem Optikputztuch und speziellem Linsenrei- niger entfernen. Wir empfehlen zur Reinigung deines Fernglases die Verwen- dung des MINOX Optik Reinigungskits (Best.-Nr. 80405463). Weitere geeignete Optik-Reinigungsmittel erhältst du ansonsten auch im Fachhandel. SERIENNUMMER Die Seriennummer findest du auf der Unterseite. Für den Ver- lustfall ist es wichtig, dass du dir diese Nummer bitte notierst.Deutsch

KUNDENDIENST Im Schadensfall steht dir unser Kundendienst unter folgender Adresse zur Verfügung: In Deutschland MINOX GmbH (Werk 2) Technischer Service Wilhelm-Loh-Str. 1 35578 Wetzlar In Großbritannien Blaser Sporting Limited Unit 12 The Pines Broad Street Guildford Surrey GU3 3BH In den USA Blaser USA 403 East Ramsey, Suite 301 San Antonio, Texas 78216 In allen anderen Ländern schickst du dein MINOX Fernglas an den von MINOX autorisierten Distributor. Dessen Anschrift findest du unter: www.minox.com/service GEWÄHRLEISTUNGSBESTIMMUNGEN Mit dem Kauf dieses MINOX Fernglases hast du ein Produkt erworben, das nach besonders strengen Qualitätsrichtlinien hergestellt und geprüft wurde. Die für dieses Produkt geltende gesetzliche Gewährleistung von 2 Jahren wird von uns ab dem Tag des Verkaufs durch einen autorisierten Händler unter fol- genden Bedingungen übernommen:

1. In der Gewährleistungszeit werden Beanstandungen, die auf

Fabrikationsfehlern beruhen, kostenlos und nach eigenem Ermessen durch Instandsetzung, Austausch defekter Teile oder Umtausch in ein gleichartiges einwandfreies Erzeugnis behoben. Weitergehende Ansprüche, gleich welcher Art und gleich aus welchem Rechtsgrund im Zusammenhang mit die- ser Gewährleistung, sind ausgeschlossen.

2. Gewährleistungsansprüche entfallen, wenn der betreende

Mangel auf unsachgemäße Behandlung – wozu auch die Ver- wendung von Fremdzubehör zählen kann – zurückzuführen ist, ein Eingri von nicht autorisierten Personen und Werk- stätten durchgeführt oder die Seriennummer unkenntlich gemacht wurde.

3. Gewährleistungsansprüche können nur bei Vorlage eines

maschinengeschriebenen Kaufbelegs eines autorisierten Händlers geltend gemacht werden.

4. Bei Inanspruchnahme der Gewährleistung leitest du bitte

das MINOX Fernglas, zusammen mit dem Original des ma- schinengeschriebenen Kaufbelegs und einer Schilderung der Beanstandung dem Kundendienst der MINOX GmbH oder einer Landesvertretung zu.

5. Touristen steht im Bedarfsfalle unter Vorlage des maschi-

nengeschriebenen Kaufbelegs die Vertretung des jeweiligen Reiselandes gemäß den Regelungen zur Gewährleistung der MINOX GmbH zur Verfügung.Deutsch
