Tipo di prodotto	Binocolo
Marca	Minox
Modello	Xlite 8x56
Ingrandimento	8x
Diametro dell'obiettivo	56 mm
Pupilla d'uscita	7 mm
Campo visivo a 1000 m	112 m
Distanza frontale delle pupille	19,8 mm
Distanza minima di messa a fuoco	3 m
Compensazione diottrica	±3 dpt
Indice crepuscolare	21,2
Temperatura di funzionamento	-10 °C a +50 °C
Resistenza alle intemperie	IPX7 (resistente agli spruzzi)
Dimensioni (A x L x P)	166 x 147 x 66 mm
Peso	970 g
Oculari	Con conchiglie oculari ribaltabili per portatori di occhiali
Adattatore per treppiede	Opzionale (codice n. 80405832)
Kit di pulizia ottica	Opzionale (codice n. 80405463)
Garanzia	2 anni legale

Domande frequenti - Xlite 8x56 MINOX

Come regolare la nitidezza sul binocolo Minox Xlite 8x56?

Per regolare la nitidezza, iniziate puntando un oggetto fisso lontano. Chiudete l'occhio destro e girate la rotella centrale fino ad ottenere un'immagine nitida con l'occhio sinistro. Poi, chiudete l'occhio sinistro e girate l'anello di compensazione diottrica (oculare destro) per una messa a fuoco ottimale con l'occhio destro. Queste regolazioni adattano il binocolo alla vostra vista. Per altre distanze, utilizzate solo la rotella centrale.

Posso usare il binocolo Xlite 8x56 con gli occhiali?

Sì, il binocolo è dotato di conchiglie oculari ribaltabili. Per i portatori di occhiali, ruotate le conchiglie verso destra (senso orario) fino allo scatto in posizione bassa. In questo modo, gli occhiali non danno fastidio e si gode di tutto il campo visivo.

Come regolare la distanza interpupillare?

Guardate attraverso entrambi gli oculari e allargate o avvicinate i due tubi del binocolo finché i due cerchi dell'immagine si sovrappongono formando un unico cerchio luminoso. Questa regolazione adatta il binocolo alla distanza tra i vostri occhi.

Qual è il campo visivo a 1000 metri?

Il campo visivo è di 112 metri a 1000 metri, corrispondente a un angolo apparente di circa 6,4°.

Il binocolo Xlite 8x56 è impermeabile?

Sì, è classificato IPX7, il che significa che resiste agli spruzzi e all'immersione temporanea (fino a 1 metro per 30 minuti). Attenzione: ciò non consente un uso subacqueo prolungato.

Quale accessorio è necessario per montare il binocolo su un treppiede?

È richiesto un adattatore per treppiede Minox opzionale (codice n. 80405832). Si avvita nella sede della vite di protezione situata sotto il binocolo. Usate un treppiede per un'osservazione stabile senza tremori.

Come pulire le lenti del binocolo?

Per lo sporco leggero, usate un pennello a setole morbide. Per impronte digitali o macchie ostinate, utilizzate un panno speciale per lenti e un prodotto per la pulizia ottica. Si consiglia il kit di pulizia ottica Minox (codice n. 80405463). Evitate solventi aggressivi.

Qual è la temperatura di funzionamento consentita?

Il binocolo funziona correttamente tra -10 °C e +50 °C. Evitate di esporlo a temperature estreme o a calore eccessivo (come in un'auto sotto il sole).

Dove trovare il numero di serie?

Il numero di serie è inciso sul retro di ogni binocolo Minox Xlite 8x56. Annotatelo per eventuali richieste di garanzia o in caso di smarrimento.

Cosa fare in caso di difetto di fabbricazione?

In garanzia legale di 2 anni, contattate il servizio post-vendita Minox o un distributore autorizzato. Allega l'originale del documento d'acquisto e una descrizione del difetto. Per i paesi al di fuori di Germania, Gran Bretagna o USA, rivolgetevi al distributore locale tramite il sito www.minox.com/service.

MANUALE UTENTE Xlite 8x56 MINOX

Gentile cliente MINOX, acquistando questo binocolo MINOX hai scelto un prodotto di massima qualità ottica e massima precisione meccanica.

Le presenti istruzioni ti saranno utili per poter sfruttare in modo ottimale il binocolo MINOX X-lite.

Ti auguriamo buon divertimento e che tu possa godere di una visione perfetta!

INDICE

Benvenuto a Minox! 42 Consigli per la cura 47

Elementi di comando 44 Numero di serie 47

Impostazioni 45 Assistenza clienti 48

Posizione di messa a fuoco....46 Condizioni di garanzia....49

Applicazione di uno stativo....46 Specifiche tecniche ....50

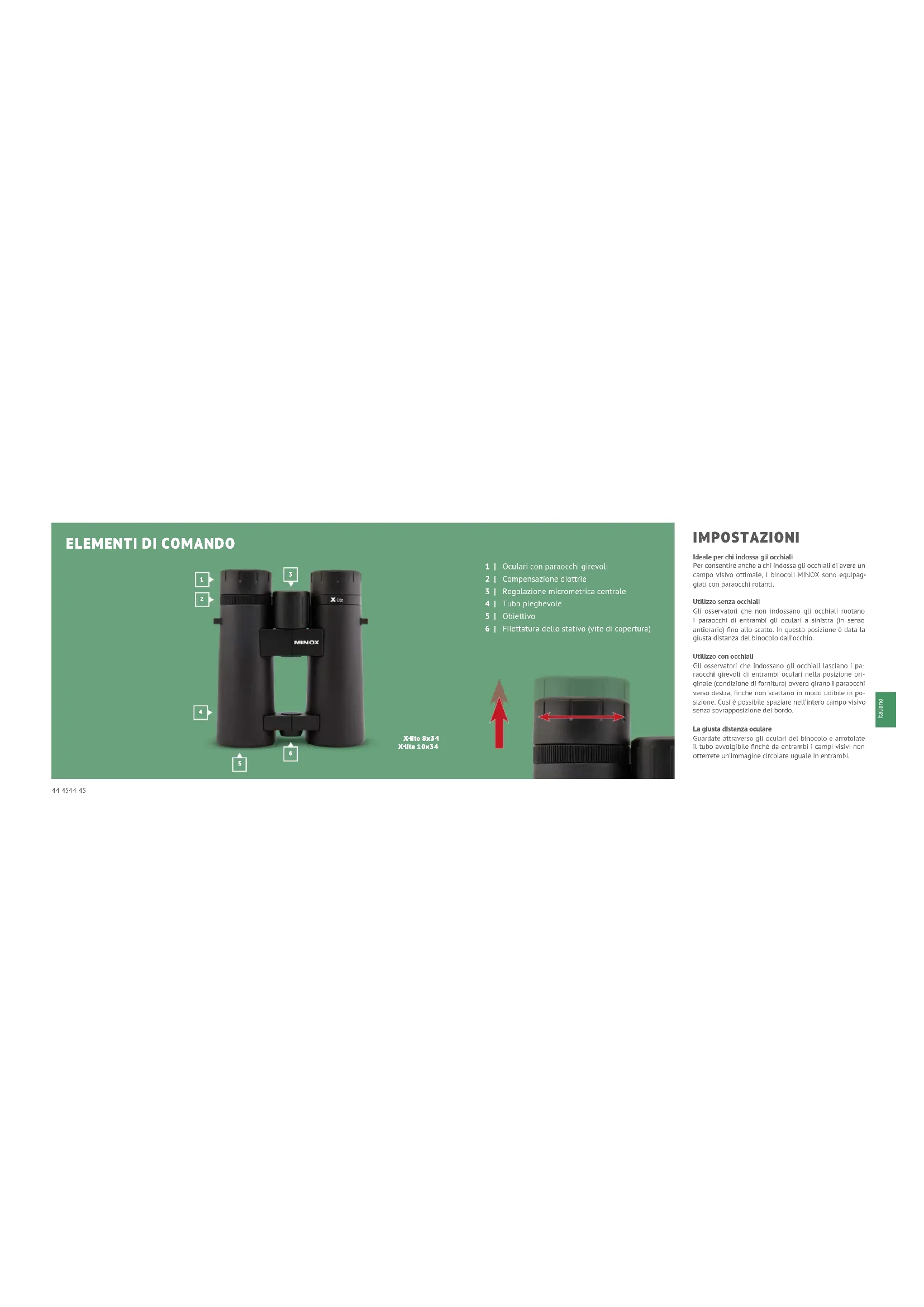

ELEMENTI DI COMANDO

1 2 3 4 5 6 MINOX

1 | Oculari con paraocchi girevoli
2 | Compensazione diottrie
3 | Regolazione micrometrica centrale
4 | Tubo pieghevole
5 | Obiettivo
6 | Filettatura dello stativo (vite di copertura)

Ideale per chi indossa gli occhiali

Per consentire anche a chi indossa gli occhiali di avere un campo visivo ottimale, i binocoli MINOX sono equipaggiati con paraocchi rotanti.

Utilizzo senza occhiali

Gli osservatori che non indossano gli occhiali ruotano i paraocchi di entrambi gli oculari a sinistra (in senso antiorario) fino allo scatto. In questa posizione è data la giusta distanza del binocolo dall'occhio.

Utilizzo con occhiali

Gli osservatori che indossano gli occhiali lasciano i paraocchi girevalli di entrambi oculari nella posizione originale (condizione di fornitura) ovvero girano i paraocchi verso destra, finché non scattano in modo udibile in posizione. Così è possibile spaziare nell'intero campo visivo senza sovrapposizione del bordo.

La giusta distanza oculare

Guardate attraverso gli oculari del binocolo e arrotolate il tubo avvolgibile finché da entrambi i campi visivi non otterrete un'immagine circolare uguale in entrambi.

POSIZIONE DI MESSA A FUOCO

Per ottenere una nitidezza ottimale dell'immagine, è necessario adattare l'ottica del binoreto alle capacità visive individuali dei tuoi occhi. A tal fine, procedi come segue:

1. Visualizza innanzitutto un oggetto molto lontano e fisso che vuoi osservare. Chiudendo l'occhio destro, ruota la regolazione micrometrica centrale finché l'oggetto osservato non raggiunge la posizione di messa a fuoco ottimale per l'occhio sinistro.
2. Visualizza ora lo stesso oggetto e, chiudendo l'occhio sinistro, ruota l'oculare destro fino a raggiungere la posizione di messa a fuoco ottimale per l'occhio destro.
3. Il binocolo MINOX è ora regolato per la tua specifica capacità visiva.
4. Per l'osservazione di oggetti diversi a distanze diverse, dovrati sempre regolare anche la messa a fuoco. A tale scopo utilizza a questo punto solo la regolazione micrometrica centrale.

Attenzione! Non guardare il sole con il binocolo: potresti provocarti lesioni oculari.

APPLICAZIONE DI UNO STATIVO

Per garantire un'osservazione stabile, li raccomandiamo, in particolare nel caso di ingrandimenti consistenti, di utilizzare uno stativo. A tale scopo utilizza l'adattatore per stativo MINOX disponibile, su richiesta, come accessorio (no. Ordine 80405832). Sul lato inferiore del binocolo, rimuovi la vite di copertura (6) e applica li l'adattatore di stativo MINOX. Conserva con cura la vite di copertura (6) e riapplicata dopo la rimozione dell'adattatore per stativo.

CONSIGLI PER LA CURA

Per proteggere il binocolo MINOX da influssi esterni in caso di non utilizzo, ti raccomandiamo di conservarlo sempre nella custodia in neoprene in dotazione, in modo che sia sempre protetto.

Pulizia del binocolo

Conserva il bincolo MINOX in un luogo pulito e asciutto. Evitate di esporto a valore elevato. Rimuovi polvere e corpi estranei dell'alloggiamento con un panno umido morbido. Se utilizzì il bincolo al mare o in prossimità di acqua salata, il raccomandiamo di lavarlo con acqua dolce dopo l'uso. Con il tempo, il sale marino può danneggiare le lenti dell'obiettivo e compromettere la qualità visiva del bincolo.

Pulizia delle lenti degli obiettivi e degli oculari

Impurità quali polvere, corpi estranei e tracce di grasso di impronte digitali compromettono la qualità d'immagine (nitidezza dell'immagine e contrasto) del binocolo MINOX. Leggere impurità e particelle sulle ottiche possono essere rimosse con l'ausilità di un pennello a setole morbide.

Impurità più persistenti o impronte digitali sulle lenti possono essere rimosse con un panno per occhiali e un detergente specifico per lenti.

Per la pulizia del binocolo, ti raccomandiamo di utilizzare il kit di pulizia dell'ottica MINOX (no. d'ordine 80405463). Ulteriori detergenti per ottiche sono disponibili anche presso i rivenditori specializzati.

NUMERO DI SERIE

Il numero di serie è riportato sul lato inferiore. / Il numero di serie è riportato sull'oculare sinistro. È importante che annoti questo numero per poterlo utilizzare in caso di smarrimento del prodotto.

ASSISTENZA CLIENTI

In caso di danno, la nostra assistenza clienti è disponibile all'incirizzo:

In tutti gli altri Paesi, invia il binocolo MINOX a un distributore MINOX autorizzato, il cui indirizzo è riportato nel sito: www.minox.com/service

In Germania

MINOX GmbH (Werk 2)

Technischer Service

Wilhelm Loh Str. 1

35578 Wetzlat

In Gran Bretagna

Blaser Sporting Limited

Unit 12

The Pines

Broad Street

Guildford

Surrey

GU3.5BH

Negli USA

Blaser USA

403 East Ramsey, Suite 301

San Antonio, Texas 78216

CONDIZIONI DI GARANZIA

Il binocolo MINOX da te acquistato è un prodotto creato e controllato nel rispetto di severi standard qualitativi. La garanzia di 2 anni applicabile per legge a questo prodotto decorre a partire dal giorno dell'acquisto da un rivenditore autorizzato alle condizioni seguenti:

1. Durante il periodo di garanzia rimedieremo a tutti i reclami relativi a errori di produzione tramite la riparazione o la sostituzione delle parti difettose, o, a nostra discrezione, sostituendo il prodotto con uno identico e privo di difetti. I reclami consequenziali, qualsiasi sia il modo o la controversia legale in relazione alla presente garanzia, non verranno accettati.

2. I reclami durante il periodo di garanzia si intendono nulli e non avvenuti se il difetto è stato causato da una manipolazione Impropria dell'oggetto (Il che può anche includere l'uso di accessori non di marca MINOX), se il prodotto è stato sottoposto ad assistenza da parte di persone o laboratori non autorizzati o se il numero di serie è stato reso illeggibile.

3. I reclami durante il periodo di garanzia sono validi solo dietro presentazione dello scontrino originale, che costituisce prova di acquisto da un rivenditore autorizzato.

In caso di reclamo durante il periodo di garanzia, invia il binocolo MINOX, insieme alta prova d'acquisto e a una descrizione del problema, a MINOX GmbH in Germania, o al più vicino rivenditore MINOX.

1. Se necessario, i turisti possono rivolgersi al rivenditore MINOX nel Paese in cui si trovano (sempre nel quadro dei termini di garanzia di MINOX GmbH), presentando lo scontrino originale come prova d'acquisto.

SPECIFICHE TECNICHE

Modello X-lite 8x26 X-lite 10x26 X-lite 8x34 X-lite 10x34 X-lite 8x42 X-lite 10x42 X-lite 8x56
Ingrandimento 8 x 10 x 8 x 10 x 8 x 10 x 8 x
Pupilla d'ingresso	26 mm	26 mm	34 mm	34 mm	42 mm	42 mm	56 mm
Pupilla di uscita	3,25 mm	2,6 mm	4,25 mm	3,4 mm	5,25 mm	4,2 mm	7 mm
Campo visivo su 1.000 m	119 m	98 m	124 m	105 m	124 m	106 m	112 m
Larghezza taglio pupilla di uscita	16 mm	14,1 mm	17,4 mm	16 mm	17,3 mm	16,1 mm	19,8 mm
Distanza ravvicinata	3 m	4 m	3 m	3 m	3 m	3 m	3 m
Compensazione diottrie	±3 dpt	±3 dpt	±3 dpt	±3 dpt	±3 dpt	±3 dpt	±3 dpt
Valore crepuscolare	14,4	16,1	16,5	18,4	18,3	20,5	21,2
Intensità di luce geometrica	10,6	6,7	18,1	11,6	27,6	17,6	49
Temperatura di esercizio	da -10" a +50°C	da -10" a +50°C	da -10" a +50°C	da -10" a +50°C	da -10" a +50°C	da -10" a +50°C	da -10" a +50°C
Impermeabile	IPX7	IPX7	IPX7	IPX7	IPX7	IPX7	IPX7
Misure (alt.xlargh.xprof.)	117 x 113 x 35 mm	117 x 113 x 35 mm	133 x 124 x 43 mm	133 x 124 x 43 mm	145 x 121 x 52 mm	145 x 121 x 52 mm	166 x 147 x 66 mm
Peso	290 g	290 g	450 g	450 g	595 g	595 g	970 g
No. ordine	80407325	80407326	80408167	80408168	80407327	80407328	80407329

MINOX

Il design può subire variazioni senza preavviso. MINOX è un marchio registrato di MINOX GmbH, Wetzlar.
