Xlite 8x56 - Prismáticos MINOX - Manual de uso y guía de instrucciones gratis

Tipo de producto	Prismáticos
Marca	Minox
Modelo	Xlite 8x56
Aumento	8x
Diámetro del objetivo	56 mm
Pupila de salida	7 mm
Campo de visión a 1000 m	112 m
Distancia frontal de las pupilas	19.8 mm
Distancia mínima de enfoque	3 m
Compensación dióptrica	±3 dpt
Índice crepuscular	21.2
Temperatura de funcionamiento	-10 °C a +50 °C
Resistencia a la intemperie	IPX7 (resistente a salpicaduras)
Dimensiones (Al x An x Pr)	166 x 147 x 66 mm
Peso	970 g
Oculares	Con oculares abatibles para portadores de gafas
Adaptador de trípode	Opcional (código n.º 80405832)
Kit de limpieza óptica	Opcional (código n.º 80405463)
Garantía	2 años legal

Preguntas frecuentes - Xlite 8x56 MINOX

¿Cómo ajustar el enfoque en los prismáticos Minox Xlite 8x56?

Para ajustar el enfoque, comience por apuntar a un objeto fijo lejano. Cierre el ojo derecho y gire la rueda central hasta obtener una imagen nítida con el ojo izquierdo. Luego, cierre el ojo izquierdo y gire el anillo de compensación dióptrica (ocular derecho) para un enfoque óptimo con el ojo derecho. Estos ajustes adaptan los prismáticos a su visión. Para otras distancias, utilice únicamente la rueda central.

¿Puedo usar los prismáticos Xlite 8x56 con gafas?

Sí, los prismáticos están equipados con oculares abatibles. Para los usuarios de gafas, gire los oculares hacia la derecha (sentido horario) hasta que encajen en la posición baja. Así, sus gafas no molestan y usted disfruta de todo el campo de visión.

¿Cómo ajustar la distancia interpupilar?

Mire a través de ambos oculares y separe o acerque los dos tubos del prismático hasta que los dos círculos de imagen se superpongan formando un solo círculo luminoso. Este ajuste adapta el prismático a la separación de sus ojos.

¿Cuál es el campo de visión a 1000 metros?

El campo de visión es de 112 metros a 1000 metros, lo que corresponde a un ángulo aparente de aproximadamente 6,4°.

¿Los prismáticos Xlite 8x56 son estancos?

Sí, están clasificados IPX7, lo que significa que resisten salpicaduras y una inmersión temporal (hasta 1 metro durante 30 minutos). Atención: esto no permite un uso submarino prolongado.

¿Qué accesorio es necesario para montar los prismáticos en un trípode?

Se requiere un adaptador de trípode Minox opcional (código n.º 80405832). Se enrosca en el lugar del tornillo de protección situado debajo del prismático. Utilice un trípode para una observación estable sin temblores.

¿Cómo limpiar las lentes de los prismáticos?

Para suciedad ligera, use un pincel de cerdas suaves. Para huellas dactilares o manchas persistentes, emplee un paño especial para lentes y un producto de limpieza óptica. Se recomienda el kit de limpieza óptica Minox (código n.º 80405463). Evite cualquier disolvente agresivo.

¿Cuál es la temperatura de funcionamiento permitida?

Los prismáticos funcionan correctamente entre -10 °C y +50 °C. Evite exponerlos a temperaturas extremas o calor excesivo (como dentro de un coche al sol).

¿Dónde encontrar el número de serie?

El número de serie está grabado en la parte posterior de cada prismático Minox Xlite 8x56. Anótelo para cualquier solicitud de garantía o en caso de pérdida.

¿Qué hacer en caso de defecto de fabricación?

Bajo la garantía legal de 2 años, contacte al servicio postventa de Minox o a un distribuidor autorizado. Adjunte el original del justificante de compra y una descripción del defecto. Para países fuera de Alemania, Gran Bretaña o EE.UU., diríjase al distribuidor local a través del sitio web www.minox.com/service.

MANUAL DE USUARIO Xlite 8x56 MINOX

¡BIENVENIDO A MINOX!

Con estos prismáticos de la casa MINOX, te has decidido por un producto que te garantiza la mayor precisión óptica y mecánica. Este manual te ayudará a sacarle el mayor rendimiento posible a tus prismáticos MINOX X-lite.

Esperamos que sean de tu completa satisfacción y que disfrutes en todo momento de una perfecta visión.

ÍNDICE

¡Bienvenido a MINOX! 32 Consejos de mantenimiento 37

Conoce tus prismáticos 34 Número de serie 37

Ajustes....35 Servicio de atención al cliente....38

Control de enfoque 36 Condiciones de garantía 39

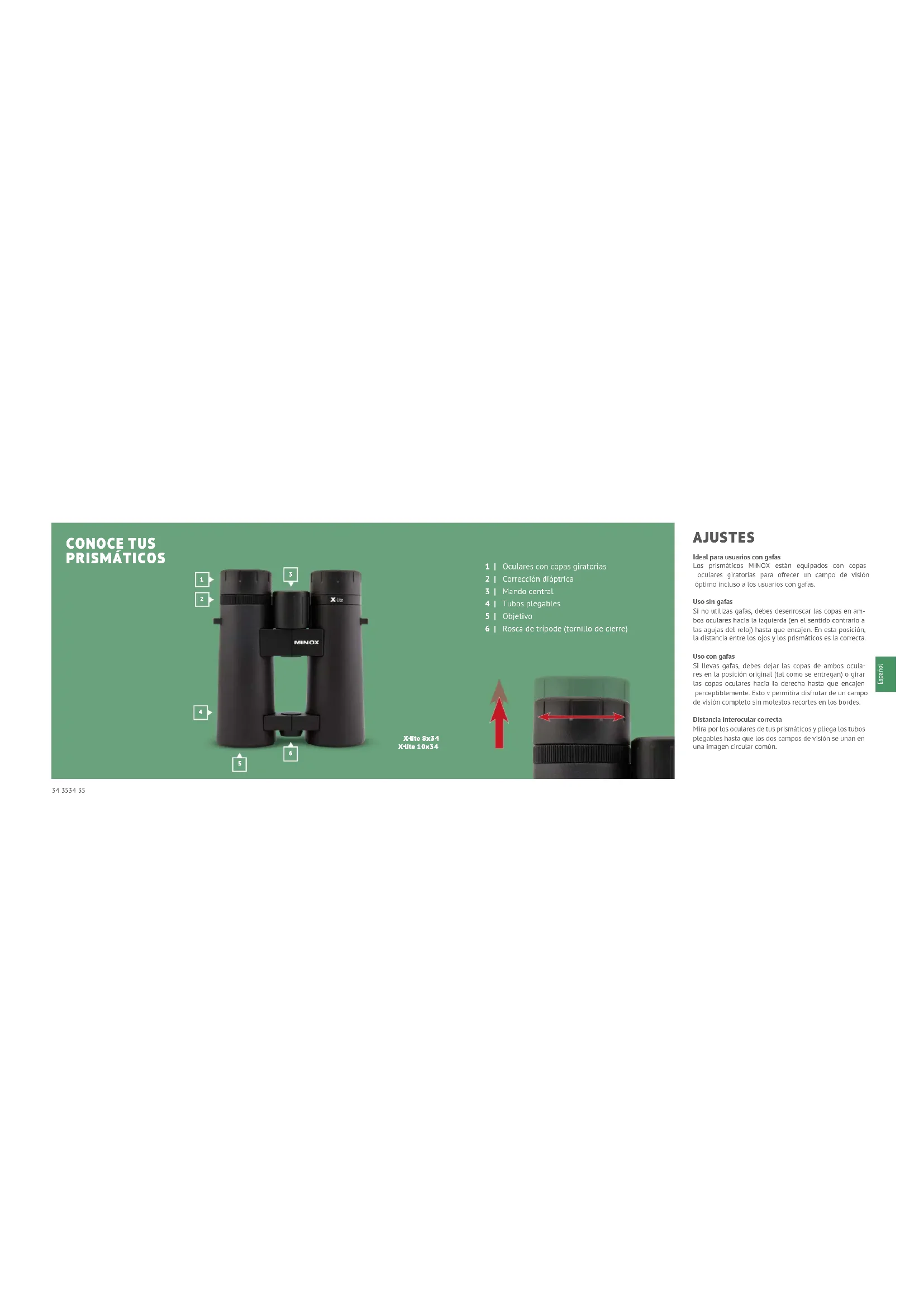

CONOCE TUS PRISMÁTICOS 1 | Oculares con copas glratorias 2 | Corrección dióptrica 3 | Mando central 4 | Tubos plegables 5 | Objetivo 6 | Rosca de trípode (tornillo de cierre) MINOX X-lite 8x34 X-lite 10x34

34 3534 35

AJUSTES

Ideal para usuarios con gafas

Los prismáticos MINOX están equipados con copas oculares giratorias para ofrecer un campo de visión óptimo incluso a los usuarios con gafas.

Uso sin gafas

Si no utilizas gafas, debes desenroscar las copas en ambos oculares hacia la izquierda (en el sentido contrario a las agujas del reloj) hasta que encajen. En esta posición, la distancia entre los ojos y los prismáticos es la correcta.

Uso con gafas

Si llevas gafas, debes dejar las copas de ambos oculares en la posición original (tal como se entregan) o girar las copas oculares hacia la derecha hasta que encajen perceptiblemente. Esto v permitirá disfrutar de un campo de visión completo sin molestos recortes en los bordes.

Distancia interocular correcta

Mira por los oculares de tus prismáticos y pliega los tubos plegables hasta que los dos campos de visión se unan en una imagen circular común.

CONTROL DE ENFOQUE

Para garantizar una nítidez de imagen óptima, es necesario ajustar los elementos ópticos de los prismáticos a la agudeza visual individual de cada uno de sus ojos. Para ello procede de la manera siguiente:

1. Apunta en primer lugar hacia un objeto fijo y lejano. Manteniendo el ojo derecho cerrado, gira el mando central de enfoque hasta que la nitidez del objeto sea la óptima para tu ojo izquierdo.
2. Apunta ahora hacia el mismo objeto y, manteniendo el ojo izquierdo cerrado, gira el anillo de ajuste del ocular derecho hasta que la nitidez sea la óptima para tu ojo derecho.
3. Ahora, tus prismáticos MINOX están ajustados individualmente a la aquideza visual de cada uno de tus cinos.
4. Para observar distintos objetos a diferentes distancias, siempre será necesario ajustar el enfoque. Para ello, te rogamos que solo utilices el mando central del enfoque.

Atención: No mirar el sol con los prismáticos. Puede provocar leslones oculares.

COLOCACIÓN DE UN TRÍPODE

Se recomienda utilizar un tripode para garantizar una observación sin vibraciones, especialmente en caso de grandes aumentos. Utiliza para ello el accesorio adaptador para tripodes MINOX opcional (N° de pedido 80405837). Quita el tornillo de cierre (6) de la parte inferior de los prismáticos y fija alli el adaptador para tripodes MINOX. Guarda el tornillo de cierre (6) en un lugar seguro y vuelve a colorario cuando quites el adaptador para tripodes.

CONSEJOS DE MANTENIMIENTO

Para proteger tus prismáticos MINOX de influencias externas cuando no los uses, te recomendamos que los guardes en la bolsa de neopreno incluida para que siempre estén protegidos.

Limpleza de los prismáticos

Guarda tus prismáticos MINOX limpios y secos. Evita exponerlos a un calor excesivo. Retira el polvo y las particulias extrañas de la carcasa con un paño suave humedecido. En caso de que tus prismáticos se mojen en el mar o en entornos de agua salada, te recomendamos que los enjuques con agua dulce después de utilizarios. El agua de mar puede dañar con el tiempo las lentes de los objetivos y la calidad óptica de tus prismáticos.

Limpleza de las lentes de los objetivos y de los oculares

Les soullures telles que poussières, corps étrangers et en. Las impurezas como el polvo, los cuerpos extraños y los restos de grasa de las huelas dactilares afectan a la calidad de imagen (nitidez y contraste) de tus prismáticos MINOX. Las pequeñas impurezas y partículas de los componentes ópticos se pueden quitar utilizando una brocha de pelo suave.

La suiedad más rebelde o las huellas dactilares de las lentes se limpian con un paño de limpieza para componentes ópticos y un limpiador especial para lentes.

Para la limpieza de tus prismáticos, te recomendamos la utilización del kit de limpieza MINOX para componentes ópticos (N.º de pedido 80405463). También puedes adquirir otros productos de limpieza adecuados para componentes ópticos en los comercios especializados.

NÚMERO DE SERIE

El número de serie se encuentra en la parte inferior. / El número de serie se encuentra en el ocular izquierdo. En caso de perdida, es importante que tengas anotado ese número.

SERVICIO DE ATENCIÓN AL CLIENTE

En caso de avería, nuestro servicio de atención te atenderá en las siguientes direcciones: una

En el resto de los países, envía bus prismáticos MINOX al distribuidor autorizado MINOX. Encontrarás su dirección en: www.minox.com/service

En Alemania

MINOX GmbH (Werk 2)

Technischer Service

Wilhelm Loh Str. 1

35578 Wetzlar

En el Reino Unido

Blaser Sporting Limited

Unit 12

The Pines

Broad Street

Guildford

Surrey

GU3.5BH

En los EE. UU.

Blaser USA

403 East Ramsey, Suite 301

San Antonio, Texas 78216

CONDICIONES DE GARANTÍA

Con la compra de este producto MINOX, has adquirido un producto fabricado y revisado conforme a normas de calidad particularmente estrictas. Este producto está cubierto por la garantía legal de 2 años a partir de la fecha de compra por un distribuidor autorizado conforme a la siguiente regulación:

1. Durante el periodo de garantía nos ocuparemos de las que las basadas en un fallo de manufactura (de modo grétuito) ya sea mediante reparación, reemplazo de la parte defectuosa o reemplazo del producto por otro idéntico, a nuestra propia discreción y criterio. Reclamaciones consiguientes, sin importar el tipo de argumento legal en conexión con esta garantía, no serán aceptadas.

2. Las reclamaciones bajo garantía serán invalidas en caso de que el fallo haya sido ocasionado por un mal uso del producto (que puede incluir el uso de accesorlos que no sean MINOX), en caso de que el producto haya sido manipulado por personal no autorizado o en caso de que el número de serie haya sido obliterado.

3. Las reclamaciones sólo podrán realizarse presentando el ticket de caja de un vendedor autorizado.

Para presentar reclamaciones dentro de garantía remite tus prismáticos MINOX junto con el tiquet de caja y una descripción de la reclamación al servicio de atención al cliente de MINOX GmbH o al distribuidor de MINOX de tu zona.

1. En caso de ser necesario, los turistas deberán acudir al distribuidor del país en el que se encuentran (dentro de las condiciones de la garantía de MINOX GmbH) presentando el pertinente ticket de caja.

DATOS TÉCNICOS

Modelo X-lite 8x26 X-lite 10x26 X-lite 8x34 X-lite 10x34 X-lite 8x42 X-lite 10x42 X-lite 8x56
Aumentos 8 x 10 x 8 x 10 x 8 x 10 x 8 x
Pupila de entrada	26 mm	26 mm	34 mm	34 mm	42 mm	42 mm	56 mm
Pupila de salida	3,25 mm	2,6 mm	4,25 mm	3,4 mm	5,25 mm	4,2 mm	7 mm
Campo de visión a 1000 m	119 m	98 m	124 m	105 m	124 m	106 m	112 m
Distancia ocular	16 mm	14,1 mm	17,4 mm	16 mm	17,3 mm	16,1 mm	19,8 mm
Distancia mínima de enfoque	3 m	4 m	3 m	3 m	3 m	3 m	3 m
Corrección dióptrica	±3 dpt	±3 dpt	±3 dpt	±3 dpt	±3 dpt	±3 dpt	±3 dpt
Factor crepuscular	14,4	16,1	16,5	18,4	18,3	20,5	21,2
Luminosidad geométrica	10,6	6,7	18,1	11,6	27,6	17,6	49
Temperatura de funcionamiento	-10° hasta +50 °C	-10° hasta +50 °C	-10° hasta +50 °C	-10° hasta +50 °C	-10° hasta +50 °C	-10° hasta +50 °C	-10° hasta +50 °C
A prueba de agua	IPX7	IPX7	IPX7	IPX7	IPX7	IPX7	IPX7
Dimensiones (HxAxP)	117 x 113 x 35 mm	117 x 113 x 35 mm	133 x 124 x 43 mm	133 x 124 x 43 mm	145 x 121 x 52 mm	145 x 121 x 52 mm	166 x 147 x 66 mm
Peso	290 g	290 g	450 g	450 g	595 g	595 g	970 g
N.° de pedido	80407325	80407326	80408167	80408168	80407327	80407328	80407329

BENVENUTI IN MINOX!

Diseño sujeto a modificaciones sin previo aviso. MINOX es una marca registrada de MINOX GmbH, Wetzlar.
