BEDIENUNGSANLEITUNG TDS4040 BOSCH

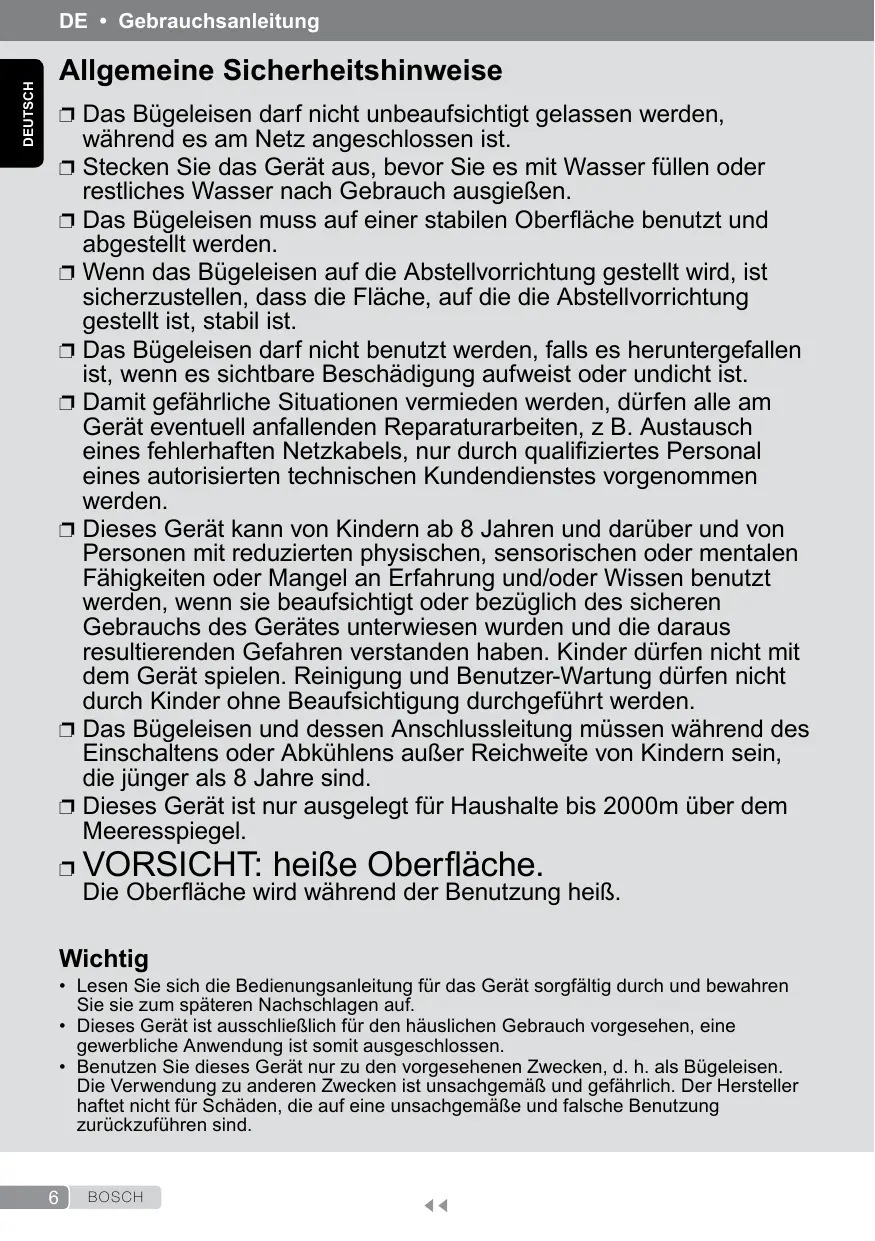

Allgemeine Sicherheitshinweise

Das Bügeleisen dart nicht unbeaufsichtigt gelassen werden, während es am Netz angeschlossen ist.
Stecken Sie das Gerät aus, bevor Sie es mit Wasser füssen oder restliches Wasser nach Gebrauch ausgegeben.
Das Bügeleisen muss auf einer stabilen Oberfläche benutzt und abgestellt werden.
- Wenn das Bügeleisen auf die Abstellvorrichtung gestellt wird, ist sicherzustellen, dass die Fläche, auf die die Abstellvorrichtung gestellt ist, stabil ist.
Das Bügeleisen dart nicht benutzt werden, falls es heruntergefallen ist, wenn es sichtbare Beschädigung aufweist oder undicht ist.
- Damit gefährliche Situationen vermieden werden, * dürfen alle am Gerät eventuell anfallenden Reparaturarbeiten , z B. Austausch eines fehlerhaften Netzkabels, nur durch qualifiziertes Personal eines autorisierten technischen Kundendienstes vorgenommen werden.
□ Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät speien. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.
Das Bügeleisen und dessen Anschlussleitung müssen während des Einsatzens oder Abkuhlens außer Reichweite von Kindern sein, die jünger als 8 Jahre sind.
Dieses Gerät ist nur ausgelegt für Haushalte bis 2000m über dem Meeresspiegel.
VORSICHT: heiße Oberfläche. Die Oberfläche wird während der Benutzung besteht.

Wichtig

• Lesen Sie sich die Bedienungsanleitung für das Gerät sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf.
• Dieses Gerät ist ausschließlich für den tatsächlichen Gebrauch vorgesehen, eine gewerbliche Anwendung ist damit ausgeschlossen.

• Benutzen Sie these Gerät nur zu den vorgesehenen Zwecken, d. h. als Bügeleisen. Die Verwendung zu anderen Zwecken ist unsachgemäß und gefährlich. Der Hersteller haftet nicht für Schäden, die auf eine unsachgemäße und falsche Benutzung zurückzuführen sind.

• Bevor Sie das Gerät ans Netz anschließen, vergewissem Sie sichitte, dass die Netzspannung mit den Angaben auf dem Typenschild übereinstimmt.

• Dieses Gerät muss an einen geerdeten Anschluss angeschlossen werden. Wenn Sie ein Verlängerungskabel benutzen, achten Sieitte daraufauf, dass these über eine bipolare 16-A-Steckverbindung mit Erdungsanschluss verfügt.
• Halten Sie das Gerät zum Auffüllen des Wassertanks nicht unter den Wasserhahn.
• Ziehen Sie den Stecker nicht am Kabel aus der Steckdose.
• Tauchen Sie das Gerät niemals in Wasser oder eine andere Flüssigkeit.
• Schützen Sie das Gerät vor Witterungseinflüssen (Regen, Sonne, Frost etc.).
• Dieses Gerät wird sehr heißt und erzeugt bei der Benutzung Dampf, was bei unsachgemäßer Nutzung zu Verbrühungen oder Verbrennungen führen kann.
• Achten Sie darauf, dass das Netzkabel nicht mit der bereits Bügeleisensohle in Kontakt kommt.

Entsorgungshinweise

Die Lieferung unserer Produkte erfolgt in optimierter Verpackung. Dies bedeutet im Wesentlichen, dass umweltschonende Materialien verwendet werden, die als sekundäre Rohmaterialien beim örtlichen Entsorgungsservice abzugeben sind. Nähere Information zur Entsorgung von Haushaltsgeräten erhalten Sie bei ihrer Gemeindeverwaltung.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung von Altgeräten in der EU vor.

Beschreibung

1. "Calc'nClean"-Entkalkungstaste mit Anzeigelampe
2. "on/off"-Taste mit Anzeigelampe
3. Energiespartaste „Eco" mit Anzeigelampe
4. Versorgungsschlauch
   5.Netzkabel

5. Netzkabel- und Versorgungsschlauch-Stauflicher

6. Wassertank

7. Markierung für maximalen Füllstand

8. Befülldeckel

9. Bügeleisenablage

10. Bügeleisen-Verriegelungssystem "SecureLock" *

11. Dampstoßtaste
12. Bügelsohle
13. "Calc'nClean"-Behalter

Vorwort

EasyComfort für einfaches, schmelles und sicheres Bügeln.

Entdecken Sie mit EasyComfort die neue Art des Bügelns und sparen Sie sich das Einstellen der Bägeltemperatur und langes Vorsortieren! Ab jetzt werden alle bögelbaren Materialien, egal, ob sehr feine Wäsche oder besonderss dicke Stoffe, mit einer einzigen Temperatureinstellung im Handumdrehen faltenfrei. So bleibt mehr Zeit für andere Dinge.

1. Befüllen des Wassertanks

Das Gerät ist für den Gebrauch mit normalem Leitungswasser ausgelegt.

Wichtig: Keine Zusätze verwenden! Der Zusammenhang von anderen Flüssigkeiten wie Parfum, Essig, Stärke, Kondenswasser von Wäschetrocknern oder Klimageräten oder Chemikalien führt zu Beschädigungen des Geräts. Jegliche Beschädigung, die auf die Verwendung der ober erwähnten Produkte zurückgeht, führt zum Gewährleistungsverlust!

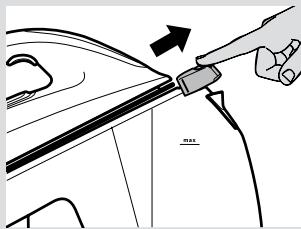

1 Befülldeckel (9) öffnen.
2 Wassertank (7) befüllen. Niemals über die Markierung „max" für den maximalen Füllstand (8) befüllen!
3 Befulldeckel schlieben.

Tipp: Zur Veränderung der optimalen Dampffunktion konnen Sie Leitungsswasser mit destilliertem oder entsalztem Wasser im Verhältnis 1:1 mischen. Falls das Leitungsswasser in ihrer Gegend sehr hart ist, mischen Sie Leitungsswasser mit destilliertem oder entsalztem Wasser im Verhältnis 1:2.

2. Aufheizen

1 Sofern ihre Dampfbügelstation mit einem Bügeleisen-Verriegelungssystem (11^*) ausgestattet ist, entriegeln Sie das Bügeleisen durch Drucken der Taste 1.
2 Wickeln Sie den Versorgungsschlauch (4) und das Netzkabel (5) ab. Stecken Sie das Netzkabel in eine geerdete Steckdose.
3 Drücken Sie die Taste (2), um das Gerät einschalten. Die blinkende Anzeigelampe (2) zeigt den Aufheizvorgang an.
4 Sobald das Gerät betriebsbereit ist, leuchtet die Anzeigelampe (2) dauerhaft. Es ertönen zwei Pieptone.

Wichtig: In den ersten Sekunden der Verwendung ist die Dampfmenge gering, sie steigert sich stufenweise.

3. Bügeln

Um mit Dampf zu bugeln, die Dampfstaste (12) drucken.

Wichtig: Wenn Sie das Bügeleisen auf die Unterlage (10) setzen, darauf achten, dass die Hinterkante zuerst in den oberen Bereich des Bedienpanels eingesetzt wird, wie in der Abbildung dargestellt.

Tipp: Die effizienteste Art, mit Dampferzeugern zu bügen, besteht darin, bei der Vorwartsbewegung die Dampffunktion zu verwenden (der Dampf durchdringt den Stoff und gibt thisem Volumen) und die Rückwartsbewegung ohne Dampf auszufahren (der Stoff wird fixiert). So wird sichergestellt, dass der überschüssige Dampf freilegeben wird und der Stoff schneller trocknet und somit einen langfristigen Knitterschutz erhalten. Die Bildung von Kondenswasser kann vermieden oder zumindest minimiert werden.

Achtung: Bögeln mit zu viel Dampf kann zur Bildung von Kondensierung bereits Wasser und Tropfen vom Bügeltisch oder jeder weder anderen durchlüssigen Oberfläche führen. Um Verbrennungen und Schäden durch Wassertropfen zu vermeiden folgen Sieitte den Instruktionen in der Bedienungsanleitung.

"SteamBoost"-Funktion

These Anwendung verfügbar über eine spezielle Funktion für schwierige Falten.

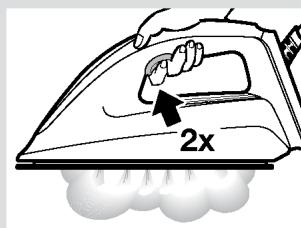

1 Drücken Sie die Dampfstößtaste (12) zweimal kurz hintereinander (Doppelklick). Es werden kraftvolle Dampfstöße ausgelöst.

Vertikaldampf

Zur Entfernung von Falten aus hangenden Kleidungsstücken, Vorhängen usw.

1 Bügeleisen senkrecht in einem Abstand von 15 cm vom zu behandelnden Kleidungsstück halten.
2 Drücken Sie die Dampfstoffaste (12) mehrmals in Abständen von mindestens fünf Sekunden.

Achtung: Dampfstrahl niemals auf getragene Kleidungsstücke, Personen oder Tiere richten.

4. Energiesparen

Durch Auswahl des Energiesparmodus können Sie Energie und Wasser sparen und darauf bei den meisten Kleidungsstücken gute Bügelergebnisse erzielen.

1 Drücken Sie die Energiespartaste „Eco" (3). Die Anzeigelampe leuchtet auf.
2 Um in den normalen Energiemodus zurückzukehren, Taste „Eco" erneut drücken. Wir empfehlen, den normalen Energiemodus nur für dicke und sehr zerknitterte Stoffe zu verwenden.

Tipps zum Energiesparen:

• Wenn Sie ihre Kleidung vor dem Bügeln im Wäschetrockner trocknen, verwenden Sie das Programm „Bügeltrocken" des Trockners.
• Bügeln Sie die Stoffe nach Möglichkeit solange sie noch feucht sind und reduzieren Sie die Dampfeinstellung. Der Dampf wird dann mehr durch den Stoff als durch das Bügeleisen erzeugt.

5. Automatische Abschaltung

Zu ihrer Sicherheit und um Energie zu sparen, schaltet sich das Bügeleisen automatisch aus, wenn es 8 Minuten lang nicht verwendet wird. Es sind drei Pieptöne zu horen und alle Anzeigelampen (1, 2, 3) blinken.

1 Zum Wiedereinschalten der Dampfstation die Dampfstößtaste (12) erneut drücken.

Reinigung und Pflege

1. Entkalkung

Dieses Gerät ist mit einer automatischen Reinigungswaranzeige ausgestattet, die angibt, dass Kalkpartikel aus dem Inneren der Dampfkammer entfernt werden müssen.

Wenn sie sich einschaltet, sind drei Pieptone zu horen und die "Calc'nClean"-Anzeige (1) beginnnt zu blinken, dies zeigt an, dass der Reinigungsprocess ausgehrt werden sollen. Sie können noch einige Zeit weiter

bögeln. Nach Ablauf diesen Zeitraums, konnen Sie dann nur noch trocken bögeln (ohne Dampf).

Um wieder mit Dampf bögeln zu konnen, führen Sie den folgenden Entkalkungsvorgang aus:

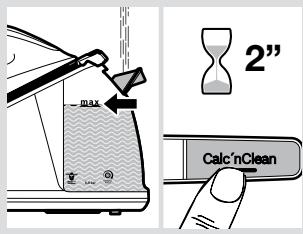

1 Fullen Sie den Tank (7) mit Wasser.
2 Netzstecker (5) einstecken und zum Einschalten des Gerats Taste (2) drucken.
3 Entkalkungstaste (1) 2 Sekunden lang drücken. Die Anzeigelampe leuchtet dauerhaft.
4 Warten, bis die Anzeigelampe (2) aufhört zu blinken, dauerhaft leuchtet und zwei Pieptone zu horen sind.
5 Setzen Sie das Bügeleisen auf den "Calc'nClean"-Behälter (14). Stellen Sie sicher, dass die Oberfläche, auf der der Behälter abgestellt wird, stabil ist.

Warning:

• Nehmen Sie das Bügeleisen nicht vom Behälter, bevor der Vorgang beendet ist. Kochendes Wasser und Wasserdampf treten aus der Bügelsohle und offen eventuell vorhandenen Kalkstein und/oder Ablagerungen.
• Der Behälterarf nur verwendet werden, um den Entkalkungsvorgang auszuführen. Erarf nicht als Gestell fur das Bügeleisen beim Bügeln eingesetzt werden.

6 Dampfstaste (12) 2 Sekunden lang gedrück halten. Der Entkalkungsvorgang startet automatisch. Wahrend diesen Vorgangs sind kurze Pieptone zu horen.
7 Nach ca. 3 Minuten hört das Bügeleisen auf, Dampf auszustoßen. Es ist ein langer Piepton zu horen, um anzugeigen, dass der Entkalkungsprozess abgeschlossen ist. Das Gerät schaltet sich automatisch aus.
8 Für die Reinigung der Bügelsohle (13) reiben Sie jegliche Rückstände sofort ab, indem Sie das noch heiße Bügeleisen über ein feuchtes Baumwolltuchziehen. Wischen Sie das Gehäuse des Bügeleisens mit einem Tuch ab.

Achtung: Der Behälter wird während des Entkalkungsvorgangs besteht.

9 Lassen Sie ihn abkühlen und leeren Sie dann den Behälter.

2. Reinigung des Geräts

Reinigen Sie Ihr Gerät regelmäßig.

Achtung! Verbrennungsgefahr!

1 Bei geringfugiger Verschmutzung das Gerät mit einem feuchten Baumwolltuch abwischen und anschließend abtrocknen.
2 Damit die Bügelsohle glatt bleibt, sollen den Sie den Kontakt mit scharfen Metallgegenständen vermeiden. Verwenden Sie zur Reinigung der Bügelsohle niemals Topfreiniger oder Chemikalien.

Aufbewährung des Geräts

1 Netzstecker aus der Steckdoseziehen und Gerät abkühlenlassen. Wassertank (7) entleeren.
2 Bügeleisen aufrecht auf die Ablage der Dampfstation (10) abstellen. Sofern Ihr Gerät mit einem Bügeleisen-Verriegelungssystem (11^*) ausgestattet ist, Bügeleisen verriegeln. Zunachst das Hinterteil und dann die Spitze einsetzen und durch Schieben des Verriegelungssystems das Bügeleisen verriegeln.
3 Packen Sie den Versorgungsschlauch (4) und das Netzkabel (5) in das Staufach (6).

Problem	Mögliche Ursachen	Lösung
Nach dem Einsatzentstehen Rauch am Bügeleisen.	1. Bei erstmaliger Verwendung: Bestimmte Gerätekomponenten sind worksbeitig geschmiert, was beim ersten Einsatzen zu einer gingefugigen Rauchentwicklung führen kann.	1. Das ist normal und hört nach ein paar Minuten auf.
Das Bügeleisenproduziert keinen Dampf.	1. Bei der ersten Verwendung ist der Schlauch (4) noch nicht ganz mit Wasser gefällt.2. Die "Calc'nClean"-Anzeige (1) beginnnt zu blinken. Der Entkalkungsvorgang wurde nicht vollständig ausgeführct.	1. Drücken und halten Sie die Dampfstoffaste (12) bis Dampf austritt.2. Führten Sie einen Reinigungszyklus durch (siehe Abschnitt „Entkalkung").
Durch die Lächer in der Bögelsohle tritt Schmutz aus.	1. Es haben sich Kalk oder Mineralien im Bügeleisen abgelagert.2. Es wurden chemische Produkte oder Zusätze verwendet.	1. Einen Reinigungszyklus durchführung (siehe Abschnitt „Entkalkung”).2. Niemals Produkte zum Wasser hinzufugen (siehe Abschnitt „Befüllen des Wassertanks".Bögelsohle mit einem feuchten Tuch abwischen.
Die Anzeige „Calc'nClean" (1) schaltet sich nicht aus.	1. Der Entkalkungsprozess wurde unterbrochen.	1. Entkalkungsprozess erneut starten und vollständig durchführung.
Das Gerät gibt Pumpgeräuschervon sich.	1. Wird Wasser in das Bügeleisen gespumpt.2. Der Wassertank ist leer.	1. Das ist normal.2. Fullen Sie den Wassertank.
Das Bügeleisenproduziert zu weniger Dampf.	1. Das Bügeleisen ist erst kurz zuvor eingeschaltet worden.	1. Dies ist normal, das Bügeleisen produziert stufenweise immer mehr Dampf, bis sich die Dampfentwicklung stabilisiert hat.

Wenn oben genannte Hinweise das Problem nichtlös, setzen Sie sich mit unserem Kundendienst in Verbindung.

Sie können sich diese Gebrauchsanleitung von den lokalen Webseiten von Bosch herunterlagen.
