Marke	Bosch
Modell	MES20A0
Produkttyp	Zentrifugen-Entsafter
Stromversorgung	Netz 220-240 V ~, 50 Hz
Leistung	700 W
Fassungsvermögen des Saftbehälters	1 l
Geschwindigkeiten	2 (1 für weiches Obst, 2 für alles)
Filtermaterial	Edelstahl
Hauptfunktionen	Saftgewinnung aus Obst und Gemüse
Enthaltenes Zubehör	Stopfer, Reinigungsbürste, Antischaumscheibe
Pflege und Reinigung	Abnehmbare Teile spülmaschinenfest; Filter bürsten und dann abspülen
Sicherheit	Deckelverriegelung, automatische Abschaltung nach Öffnen
Dauer der Dauerbetriebszeit	maximal 10 Minuten
Abmessungen (L x B x H)	250 x 250 x 350 mm (Schätzung)
Gewicht	3,5 kg (Schätzung)
Kabellänge	1 m (einziehbar)
Garantie	2 Jahre
Kundendienst	Bosch; Reparaturen durch autorisierten Kundendienst

Häufig gestellte Fragen - MES20A0 BOSCH

Wie montiere ich den Entsafter MES20A0 ?

Platzieren Sie den Siebkorb auf dem Motorblock, setzen Sie den Filter ein, installieren Sie den Tresterbehälter, setzen Sie den Deckel auf und verriegeln Sie die Verschlussbügel. Stellen Sie den Saftbehälter unter den Auslauf.

Welche Obst- und Gemüsesorten kann man verwenden ?

Verwenden Sie reife, nicht gefrorene Früchte und Gemüse. Schälen Sie Obst mit dicker Schale (Ananas, Melonen, Orangen). Zitrusfrüchte müssen von der weißen Haut befreit werden. Vermeiden Sie grüne Früchte, die den Filter verstopfen.

Wie benutzt man den Stopfer ?

Führen Sie den Stopfer in die Einfüllöffnung ein. Üben Sie leichten Druck aus, um die Lebensmittel hineinzudrücken. Stecken Sie niemals die Finger in die Öffnung.

Was tun bei Vibrationen während des Betriebs ?

Schalten Sie das Gerät sofort aus. Vibrationen deuten darauf hin, dass der Filter verstopft oder beschädigt ist. Überprüfen und reinigen Sie den Filter; verwenden Sie keinen beschädigten Filter erneut.

Wie reinigt man den Entsafter ?

Ziehen Sie den Netzstecker. Das Motorgehäuse mit einem feuchten Tuch abwischen (nicht eintauchen). Alle anderen Teile (Korb, Filter, Deckel, Tresterbehälter) sind spülmaschinenfest. Reinigen Sie den Filter zuerst mit einer Bürste.

Wie entfernt man Karotten- oder Rote-Bete-Flecken auf Kunststoffteilen ?

Etwas Pflanzenöl auf die Flecken auftragen, dann die Teile in der Spülmaschine waschen. Die Verfärbungen verschwinden leicht.

Wie lange ist die maximale Betriebsdauer ?

Das Gerät kann maximal 10 Minuten ununterbrochen betrieben werden. Nach 40 Sekunden Betrieb empfiehlt es sich, das Gerät auszuschalten und abkühlen zu lassen, wenn Sie große Mengen verarbeiten.

Wie leert man den Tresterbehälter ?

Schalten Sie das Gerät aus und warten Sie, bis der Motor vollständig zum Stillstand gekommen ist. Fassen Sie den Tresterbehälter am Griff und drehen Sie ihn nach außen, um ihn zu entleeren. Setzen Sie ihn wieder ein, bevor Sie fortfahren.

Kann der Entsafter Kräuter oder Stiele verarbeiten ?

Ja, dieser Entsafter verarbeitet Blätter und Stiele, z. B. Salatblätter. Stellen Sie sicher, dass sie in die Einfüllöffnung passen.

Wo finde ich den Bosch-Kundendienst ?

Die Liste der autorisierten Servicezentren finden Sie am Ende der Anleitung. In Frankreich kontaktieren Sie 0 892 698 010 (0,34 €/Min.) oder per E-Mail: [e-mail]. www.bosch-home.fr

BEDIENUNGSANLEITUNG MES20A0 BOSCH

Herzlichen Glückwunsch zum Kauf Ihrches neuen Gerätes aus dem Hause BOSCH. Damit haben Sie sich für ein modernes, hochwertiges Haushaltsgerät entschieden. Weitere Informationen zu unseren Produktien finden Sie auf unserer Internetseite.

Dieses Gerät ist für die Verarbeitung haushaltsüblicher Mengen im Haushalt oder in haushaltsähnlichen, nicht-gewerblichen Anwendungen bestimmt. Haushaltsähnliche Anwendungen umfassen z. B. die Verwendung in Mitarbeiterkuchen von Läden, Büros, landwirtschaftlichen und anderen gewerblichen Betrieben, sowie dieutzung durch Gänge von Pensionen, keine Hotels und ähnlichen Wohninrichtungen.

Gerat nur für haushaltsübliche Verarbeitungsmengen und -zeiten benutzen.

Die Gebrauchsanleitungitte sorgfaltig durchlesen,danach handeln und aufbewahren!

Sicherheitshinweise

Stromschlaggefahr!

Gerät nur gemäß Angaben auf dem Typenschild anschließen und betreiben. Kinder vom Gerät fern halten. Kinder beaufsichtigen, um zu verhindern, dass sie mit dem Gerätspiel.

Personen (auch Kinder) mit verminderter körperlicher Sinneswahrnehmung- oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und Wissen, das Gerät nicht bedierten lassen, außer sie werden beaufsichtigt oder hatten eine Einweisung bezüglich des Gebrauchs durch eine Person, die für ihre Sicherheit verantwortlich ist.

Steckerziehen nach jedem Gebrauch,vor dem Reinigen,vor dem Verlassen des Raumes und im Fehlerfall.

Nur benutzen, wenn Zuleitung und Gerät keine Beschädigungen aufweisen. Vor jeder Benutzung das gesamte Gerät, insbesondere Sieb und Siebschale, auf Beschädigungen (Risse, Sprünge) prüfen.

Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eineähnlich qualificierte Person ersetzt werden, um Gefährdungen zu vermeiden. Reparaturen am Gerät nur durch unseren Kundendienst vormenhen halten. Ausgediente Geräte unbrauchbar machen.

Zuleitung nicht mit freißen Teilen in Berührung bringen, über scharfe Kantenziehen oder zum Tragen benutzen. Gerät oder Netzkabel niemals in Wasser tauchen.

Gerät erst auseinandernehmen, wenn der Motor steht.

Das Gerät ist für die Benutzung durch eine Person vorgesehen.

Verletzungsgefahr!

Nicht mit den Fingern in den Einfüllschacht greifen. Ausschließlich den mitgelieferten Stopfer benutzen!

Raspelklingen/Klingen am Boden des Siebes nicht berühren. Zum Reinigen das Sieb zuerst mit der Bürste reinigen, dann unter flieBendem Wasser abspullen oder in der Spulmaschine reinigen.

Einschalsicherung

Das Gerät lassst sich nur einschalten, wenn Siebschale und Deckel richtig aufgesetzt sind und
- die Verschlussbürger richtig verriegelt und eingerastet sind.

Deckelverriegelung vor jeder Benutzung prufen!

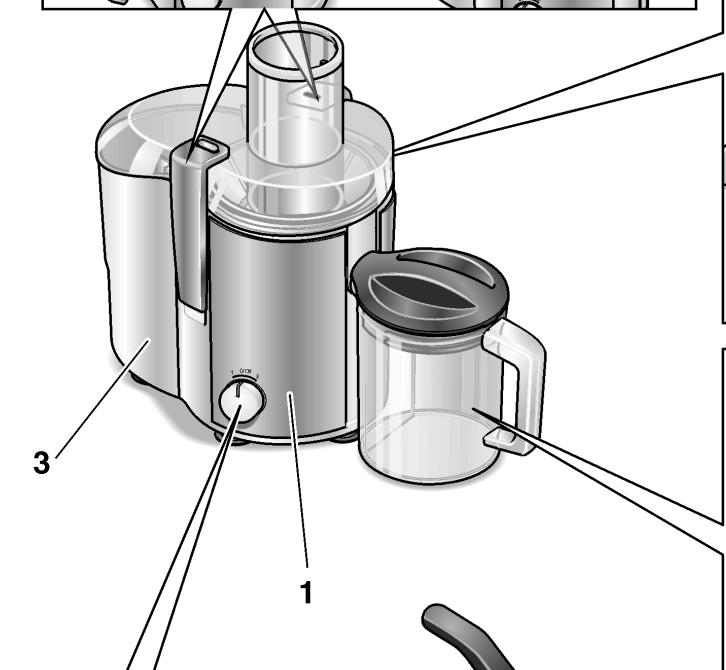

Auf einen Blick

Bitte Bildseite ausklappen.

Bild A

1 Motoreinheit (mit Kabelfach)
2 Schalter

0/off Gerät ausschalten

1 Gerät einschalten/ Niedrige Geschwindigkeit
2 Gerät einschalten/ Hohe Geschwindigkeit

3 Tresterbehalter
4 Verschlussbügel
5 Siebschale (mit Auslauf)
6 Sieb
7 Deckel
8 Einfüllschacht
9 Stopfer

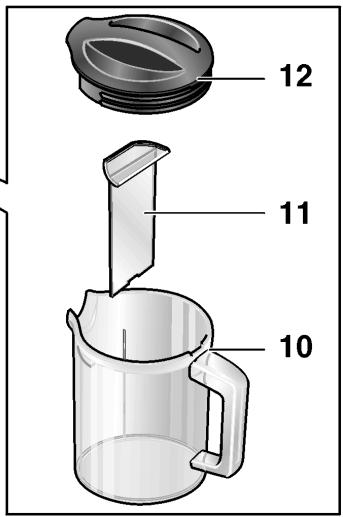

10 Saftbecher
11 Schaumtrenner
12 Deckel für Saftbecher
13 Reinigungsbürste

Bedienen

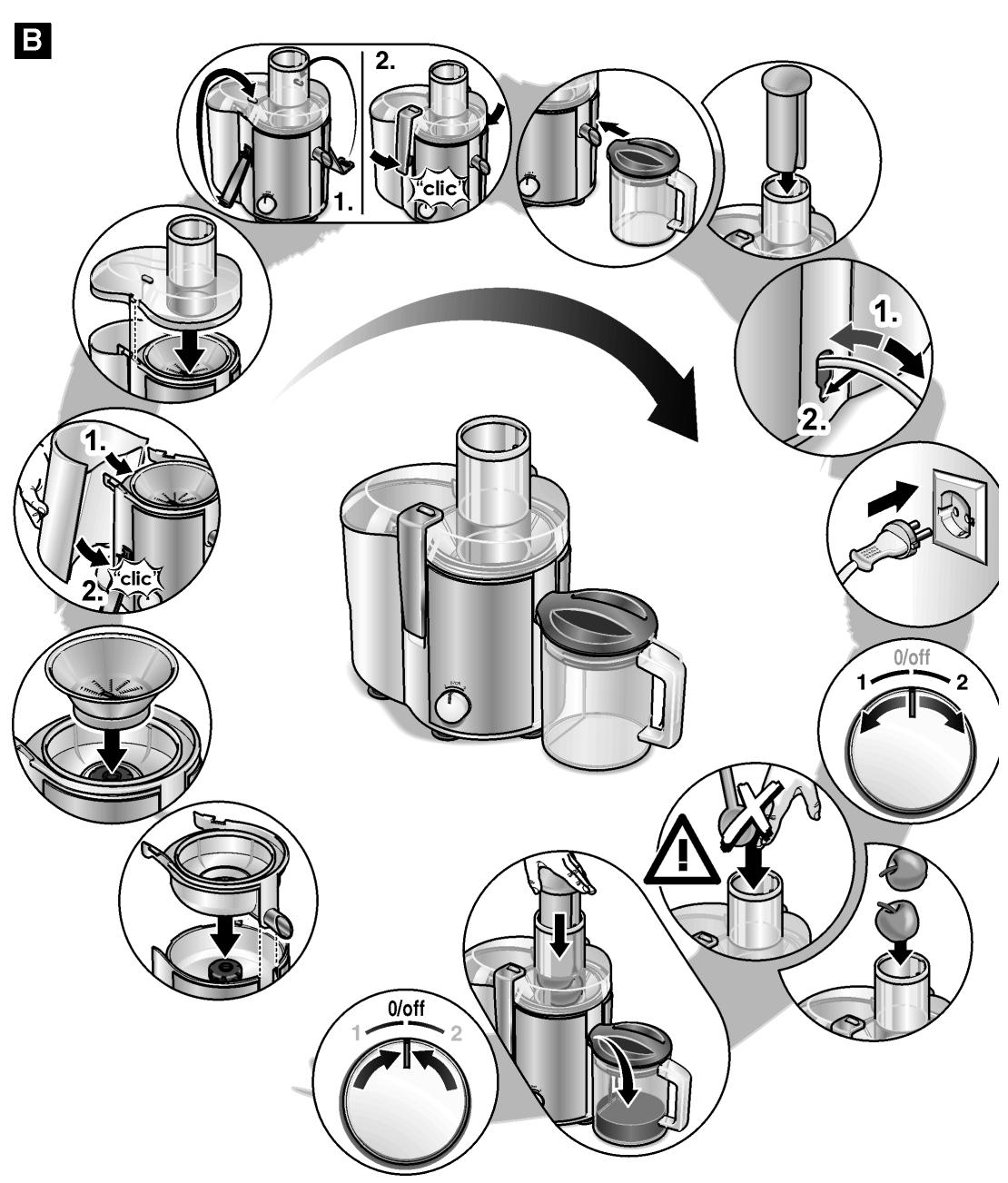

Bild B

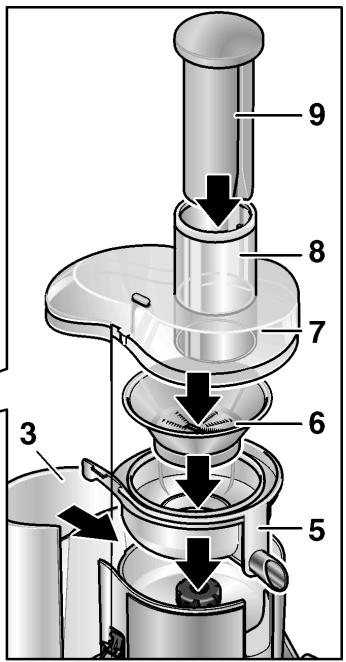

Zusammensetzen

• Siebschale in die Motoreinheit einsetzen.
• Sieb einsetzen. Vorher auf Beschädigungen prüfen!
• Tresterbehälter in die Motoreinheit einsetzen.
  Deckel aufsetzen.

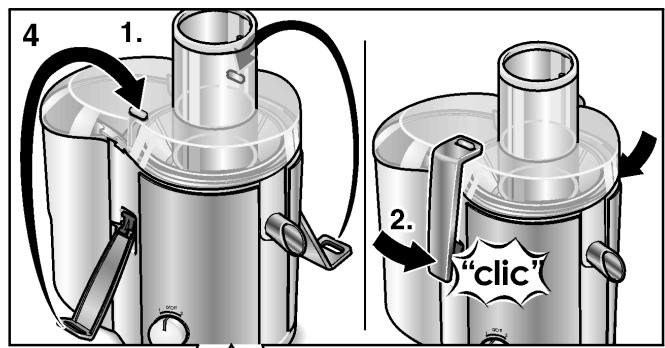

• Beide Verschlussbürger in die Deckelnasen einhängen (1.) und bis zum hörbaren Einrasten hinunterträcken (2.).

• Saftbecher mit dem Ausgießer unter den Auslauf halten.

• Schaumtrenner aus dem Saftbecher entfern, wenn Saft mit Schaum bevorzug wird.
  Deckel auf den Saftbecher aufsetzen, um Spritzer zu vermeiden.

• Stopfer in den Einfüllschacht setzen. Stopfer hat eine Führungsfrille!

Obst und GemüseVBoreiten

Achtung!

Nur ausgereiftes und nicht gefrorenes Obst und Gemüse verarbeiten. Nicht ausgereiftes verstoptf das Sieb sehr schnell.

• Obst und Gemüse erst waschen.
• Steinobst entsteinen. Grobe Stiele entfernen.
• Gröβeres Obst und Gemüse soweit zerkleinern, dass es durch den Einfüllschacht passt.
• Nur frisches Obst und Gemüse verarbeiteten.
• Früchte mit dicken und harten Schalen (z. B. Ananas, Melonen, Apfelsinen, rote Rüben) vorher schären. Weiße Haut von Zitrusfrüchten entfern!
  Die Konsistenz von Apfelsaft hängt von der verwendeten Apfelsorte ab. Je saftiger der Apfel,esto dunnflussiger der Saft. Dem Apfelsaft eine Tropfen Zitronensaft hinzufugen, um das Braunwerden des Saftes zu verzögem.
• Blätter und Stiele (z. B. Strünke von Blattsalat) können ebenfalls in thisem Entsaffer verarbeitet werden.
• Saft möglichst sofort nach der Zubereitung trinken, da sie schnell Geschmack und Nährwert verlieren.
  Der Entsaffer eignet sich nicht zum Verarbeiten von besonderss hartem, faserigem und stärkehaltigem Obst und Gemüse (z. B. Zuckerhr, Bananen, Papayas, Avocados, Feigen und Mangos).

Entsaften

• Zusammengesetztes Gerät auf glatte, saubere Arbeitsfläche stellen.
• Netzkabel bis zur bereitsigen Länge aus dem Kabelfach herausziehen.
• Netzstecker einstecken.
  Gerät einschalten. Stufe 1 ist entsprechenden für weiches Obst/Gemüse, z. B. Wassermelonen, Weintrauben, Tomaten, Gurken und Himbeeren geeignet. Stufe 2 eignet sich für alle Obst- und Gemüsesorten. Die Nutzungsdauer des Gerätes beträgt 10 Minuten für alle Obst- und Gemüsesorten, wie z. B. Möhren, Gurken, Apfel und Birnen. Bei der Verarbeitung größerer Mengen das Gerät niemals länger als 40 Sekunden benutzen. Anschließlich Gerät ausschalten und abkühlen halten.
• Obst/Gemüse bei laufendem Motor in den Einfüllschacht geben.
  Zum Nachschieben ausschließlich den Stopfer verwenden. Niemals mit den Fingern in den Einfüllschacht greifen! Nur leichten Druck auf den Stopfer ausübten. Dies erhöht die Saftausbeute und schon das Gerät.
  Gerät ausschalten. Schalter auf 0/off stellen. Gerät erst ausschalten, wenn kein Saft mehr ausläuft.

Achtung!

Vor dem Öffnen des Gerätes unbedingt Stillstand des Motors abwarten.

Wichtige Hinweise

• Tresterbehalter entleeren, bevor der Trester den Rand der Siebschale erreicht.
  Gerätevibrationen beim Entsaffen deuten auf ein verstopftes oder beschädigtes Sieb hin. Gerat sofort aushalten. Sieb kontrollieren. Ein beschädigtes Sieb nicht mehr verwenden!

Tresterbehälter und Sieb entleeren Bild C

Tresterbehälter entleeren, bevör der Trester den Rand der Siebschale erreicht. Dazu das Gerät ausschalten:

Schalter auf 0/off stellen.
- Tresterbehalter beim Herausnahmen an der Griffmulde greifen und nach außen schwenken.

Vor dem Fortsetzen der Arbeit Tresterbehälter wieder einsetzen.

Sieb entleeren, wenn

• die Motordrehzahl erheblich nachlässt,
• der Saft dickflüssiger wird,
  das Gerät anfängt, spürbar zu vibrieren.

Empfehlung: Tresterbehälter und Sieb gleichzeitig entleeren.

Wichtig!

Wenn Saft unter die Siebschale gelaufen ist,
diesen sofort mit einem feuchten Tuch entfern.

Auseinandernehmen

Stromschlaggefahr!

Vor Arbeitsen am Gerät Netzsteckerziehen.

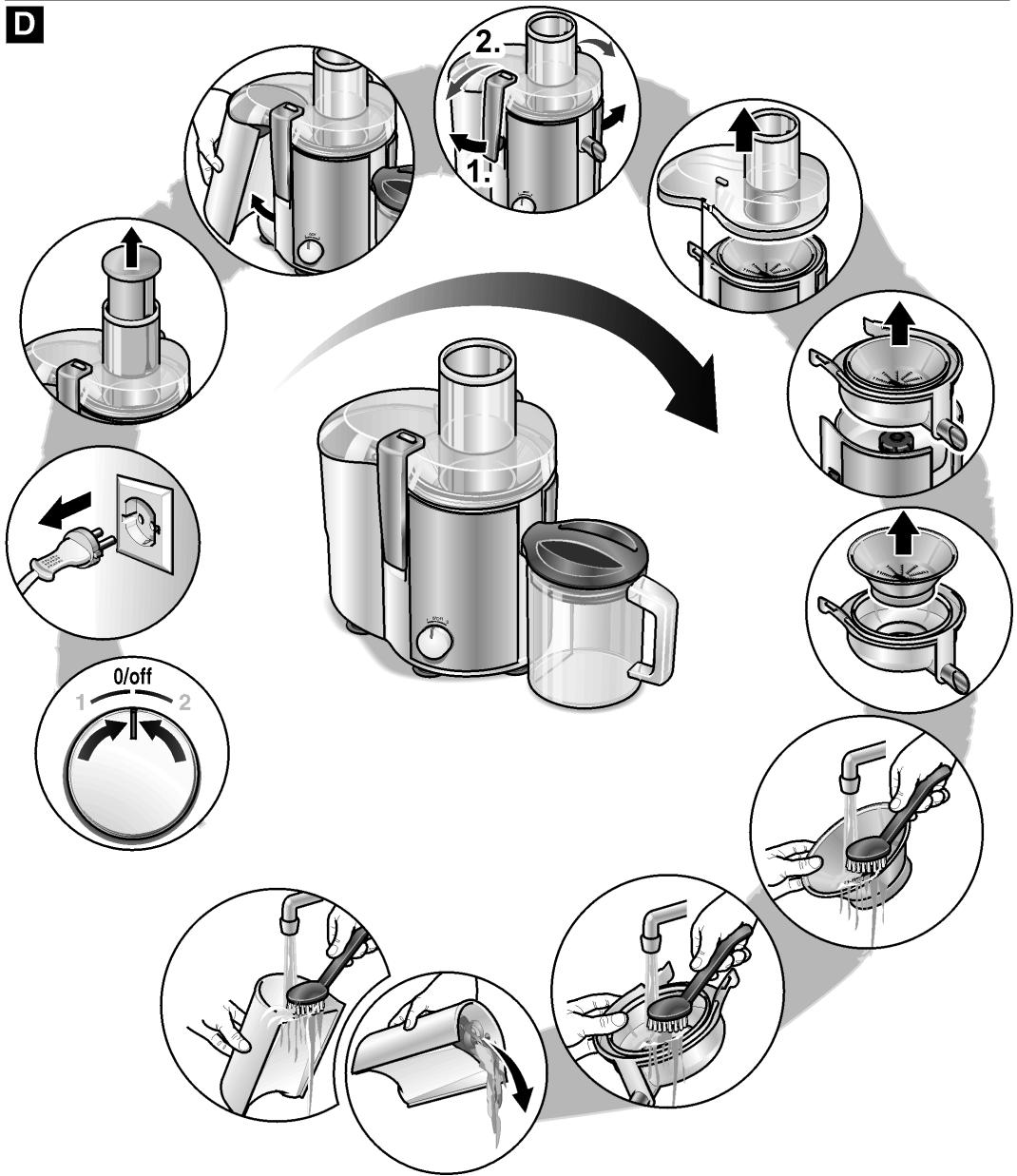

Bild D

Gerat ausschalten und Netzsteckerziehen.
Warten, bis Motor steht (ca. 10-12 Sek.).
- Stopfer und Tresterbehälter entnehmen.
- Beide Verschlussbügel unter nach außenziehen. Anschließlich oben von den Deckelnasen abheben.
Deckel abnehmen.
- Siebschale mit beiden Händen aus der Motoreinheit anheben und herausnahmen.
- Sieb aus der Siebschale Herausnehmen.

Reinigen und Pflege

Stromschlaggefahr!

Motoreinheit niemals in Wasser tauchen oder unter flieBendes Wasser halten.

Achtung!

Oberflächen können beschädigt werden.

Keine scheuernden Reinigungsmittel verwenden.

• Sieb zuerst mit der Bürste reinigen, dann unter fließendem Wasser abspullen oder in der Spülmaschine reinigen.
• Motoreinheit feucht abwischen, bei Bedarf etwas Spülmittel benutzen. Motoreinheitsofar abtrocknen.
• Alle anderen Teile sind spülmaschinengeeignet.

Verfärbungen (z. B. von Karotten, Rote Bete) an den Kunststoffeilen halten sich leicht mit etwas Pflanzenöl entfernen. Teile anschließlich in den Geschirrspüller geben (soweit geeignet).

Sieb austauschen

Tauschen Sie das Sieb bei den ersten Anzeichen von Verschleib oder Beschädigungen aus, um jegliche Bruchgefahr zu vermeiden. Bei tätigchem Gebrach sollte das Sieb ungebärn nach 5 Jahren ausgetauscht werden.

Hinweise zur Entsorgung

Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Über aktuelle Entsorgungshinweise informieren Sie sichitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.

Garantiebedingungen
