215.036 - Elektrischer Drehspieß BARTSCHER - Kostenlose Bedienungsanleitung

Produkttyp	Vertikaler elektrischer Drehspieß mit unabhängigen Spießen
Marke	BARTSCHER
Modell	215.036 (äquivalent zu E-6P, E-8P-S2, E-12P-S3 je nach Version)
Anzahl der Spieße	2 oder 3 je nach Modell
Anzahl der Hähnchen	6, 8 oder 12 je nach Modell
Abmessungen (E-6P)	Breite 700 mm, Tiefe 360 mm, Höhe 530 mm
Abmessungen (E-8P-S2)	Breite 880 mm, Tiefe 470 mm, Höhe 530 mm
Abmessungen (E-12P-S3)	Breite 880 mm, Tiefe 470 mm, Höhe 710 mm
Stromversorgung (E-6P)	230 V~, 2800 W
Stromversorgung (E-8P-S2)	230 V~, 3500 W
Stromversorgung (E-12P-S3)	230 V~ oder 400 V 3N~, 5000 W
Garfunktion	Garen durch Drehung der Spieße mit stufenweisen Energiereglern (1 bis 10)
Innenbeleuchtung	Ja, mit eigenem Schalter
Sicherheit	Vorrichtung, die das Aufheizen ohne Drehung der Spieße verhindert
Sicherheitsabstand zu brennbaren Wänden	Mindestens 15 cm an den Seiten und hinten
Erforderliche elektrische Installation	Allpoliger Schalter mit Kontaktöffnung ≥ 3 mm pro Pol
Außenmaterial	Edelstahl
Reinigung	Feuchtes Tuch mit mildem Reinigungsmittel, keine Wasserstrahlen verwenden
Wartung	Entleeren und Reinigen der Fettauffangschalen nach jedem Garvorgang
Austausch des Netzkabels	Typ H07 RN-F, Querschnitt je nach Modell (z.B. 3x1,5 mm² für E-6P)
Lampenwechsel	Lampe mit gleichen Eigenschaften, abnehmbarer Glasschutz
Ungefähre Garzeit (Hähnchen 1 kg)	75 bis 90 Minuten je nach Parametern
Anfangstemperatur des Produkts	Beeinflusst die Garzeit

Häufig gestellte Fragen - 215.036 BARTSCHER

Wie installiere ich den Drehspieß richtig?

Die Installation muss von qualifiziertem Fachpersonal durchgeführt werden. Halten Sie einen Mindestabstand von 15 cm zu brennbaren Wänden ein, verwenden Sie einen konformen allpoligen Schalter und überprüfen Sie, ob die Netzspannung mit der des Geräts übereinstimmt.

Wie lange ist die Garzeit für ein 1 kg Hähnchen?

Die Garzeit variiert zwischen 75 und 90 Minuten, abhängig von der Anfangstemperatur, der Fleischkonsistenz, dem Gewicht und dem gewünschten Ergebnis.

Wie reinige ich den Drehspieß?

Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen. Reinigen Sie die Edelstahlteile mit einem feuchten Tuch und einem milden Reinigungsmittel. Verwenden Sie niemals Wasserstrahlen oder scheuernde Reinigungsmittel.

Was tun, wenn die Heizungen nicht heizen?

Überprüfen Sie, ob die Getriebemotoren laufen: Der Drehspieß ist so konzipiert, dass die Heizungen ohne Drehung nicht aktiviert werden. Stellen Sie auch sicher, dass der Energieregler nicht auf 0 steht.

Kann man die Scheiben mit kaltem Wasser waschen?

Nein, waschen Sie die noch heißen Scheiben niemals mit kaltem Wasser, um einen Thermoschock zu vermeiden, der sie zerbrechen könnte. Verwenden Sie ein lauwarmes feuchtes Tuch.

Wie tausche ich das Netzkabel aus?

Verwenden Sie ein Kabel vom Typ H07 RN-F mit geeignetem Querschnitt (z.B. 3x1,5 mm² für das Modell E-6P). Der Schutzleiter muss länger sein als die anderen. Der Austausch muss von einem Fachmann durchgeführt werden.

Wie wechsle ich die Innenlampe?

Trennen Sie das Gerät vom Netz, entfernen Sie den Glasschutz, ersetzen Sie die Lampe durch eine mit gleichen Eigenschaften und setzen Sie den Schutz wieder ein.

Was bedeuten die Positionen des Energiereglers?

Der Regler steuert die Einschaltzeit der Heizungen: Jede Einheit (1 bis 10) entspricht einer Anzahl von Einschaltsekunden. Die Position MAX bewirkt einen Dauerbetrieb, und wenn man weiterdreht, kehrt man auf 0 (Aus) zurück.

Kann das Gerät ohne rotierende Spieße verwendet werden?

Nein, der Drehspieß ist mit einer Sicherheitsvorrichtung ausgestattet, die das Aufheizen der Heizungen verhindert, wenn die Getriebemotoren nicht laufen, um ein Verbrennen der Lebensmittel zu vermeiden.

Wo befindet sich das Typenschild?

Das Typenschild befindet sich auf der Rückseite des Geräts. Es gibt die Spannung, Leistung und elektrischen Eigenschaften an.

BEDIENUNGSANLEITUNG 215.036 BARTSCHER

Elektrische Hahnchengrillgeräte

Seite 2 bis 6

D/A/CH

Instruction manual

Elektrische kippengrills

blz. 17 t/m 21

NL/B

Instrukcja obşlugi

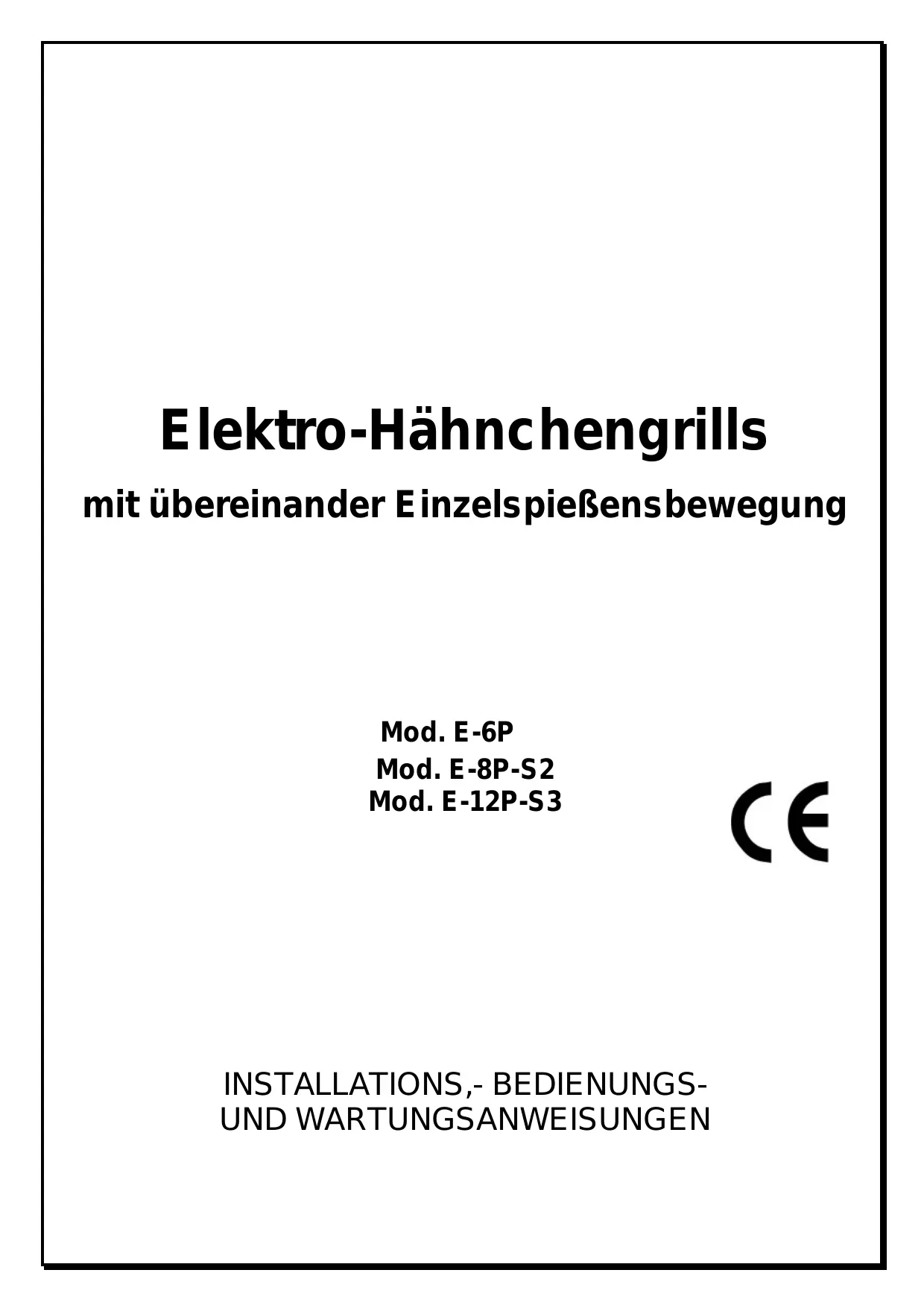

Elektro-Hähnchengrills

mit übereinander Einzelspießensbewegung

Mod. E-6P

Mod. E-8P-S2

Mod. E-12P-S3

CE

INSTALLATIONS, - BEDIENUNGS-

UND WARTUNG SANWEISUNGEN

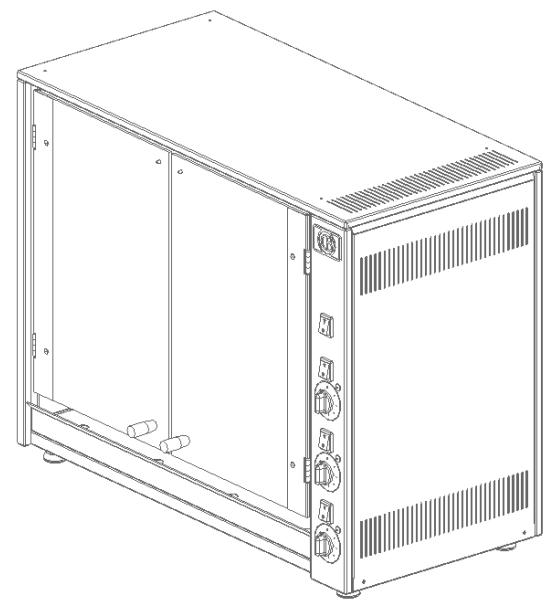

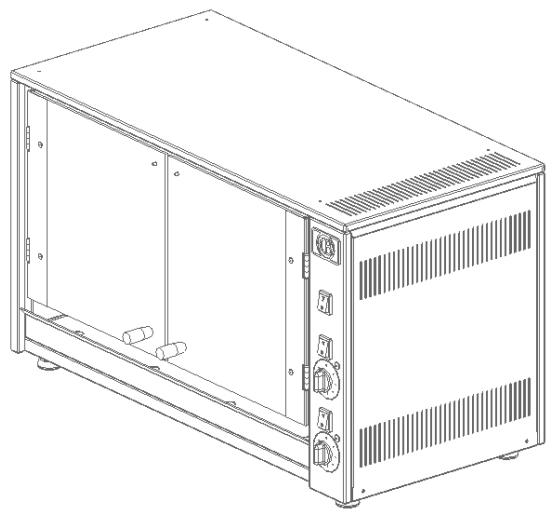

Abb. 1

MERKMALE

Modell	Spiesse	Hähnchen	Breite	Tiefe	Höhe	Spannung	Leistung
E-6P	2	6	700 mm	360 mm	530 mm	230V~	2800 W
E-8P-S2	2	8	880 mm	470 mm	530 mm	230V~	3500 W
E-12P-S3	3	12	880 mm	470 mm	710 mm	230V 3~400V 3N~	5000 W

INSTALLATION

Installation, Aufbau und eine eventuelle Fehlerbehebung dürfen ausschliesslich nur von qualifiziertem Fachpersonal durchgeführt werden :

• Das Gerät aus der Verpackungnehmen und das Verpackungsmaterial entfernen.
  Die Schutzfolie von den Geräten entfernen; sollenn Klebereste angehaftet bleiben, mit einem geeigneten Lösemittel entfernen und trocknen.
• Das Datenchild befindet sich auf der Rückseite des Gerätes. Die darauf angegebenen Daten betr. Netzspannung müssen mit denjenigen am Aufstellungssort übereinstimmen.
• Bei Inbetriebnahme des Gerätes muss darauf geachtet werden, dass die festgelegte Spannungsleistung nicht mehr als 10% plus/minus abweicht.
• Für den Anschluss des Gerätes bereits man einen vorschrifsmäßigen Schalter, der sich zwischen dem Gerät selbst und der Netzspannung befinden muss, mit einem Kontaktabstand von mindestens 3 mm pro Pol. Der Schalter muss leicht erreichen sein.
• Das Gerät muss fest und eben stehen. Durch Regulieren der Füsschen konnen evtl. Unebenheiten ausgeglichen werden, da diese eine optimale Leistung des Gerätes und das perfekte Funktionieren beeinträchtigen konnten.
• Sollten sich ganz in der Nähe möglich entflammbare Wände oder Möbel befinden, mösen diese entsprechend verkleidet werden. Die Brandschutzvorschriften sind streng zu beachten. 15 cm Abstand zwischen den Seitenwänden und der Rückwand des Gerätes und den eventuellen entflammbaren anliegenden Wänden halten.
• Das Gerät muss nach den geltenden lokalen Vorschriften sowie den geltenden Europäischen Normen installiert werden.

Die Installation und die erste Kontrolle des Hahnchengrills)durfen nur von qualifiziertem Fachpersonal ausgeführten werden. Um ein gutes Funktionieren zu garantieren, muss folgenden beachtet werden :

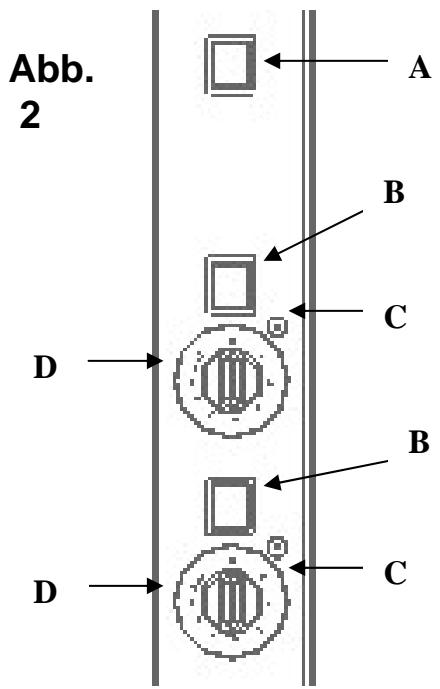

• Mit dem Beleuchtungsschalter (A) wird die Innenbeleuchting des Hahnchengrills angezündet.
• Die Getriebemotoren für die Spiesse in Bewegung zu setzen.
• Die Energieregulatoren (D) drehen, um die Heizelemente in Bewegung zu setzen. Die Regulatoren der Heizelemente (Infinit control) haben die Funktion, die Einschlzeit der für die Aufheizung des Hahnchengrills zuständigen Heizelemente zu ändern. jeder Wert entspricht einer Einheit, bis die 9 Einheiten erreicht sind. Beim Erreichen des Dauerbetriebes (MAX) keht man auf 0 darüber (Heizelemente ausgeschelt).Eine Einheit entspricht einer Anzahl von Sekunden, in welchen die Heizelemente eingeschaltet bleiben; für die restlichen Einheiten bleiben die Heizelemente ausgeschaltet. Der betreffende Wert für die Einschlteiten der Heizelemente kann jederzeit geändert werden. Die Kontrolleuche C zeigt den Heizelementebetrieb an.

Abb. 3

Beim Erreichen des Dauerbetriebes (MAX) kehrt man auf 0 zurück (Heizelemente ausgeschelt).Jede Einheit entspricht einer Anzahl von Sekunden, in welchen die Heizelemente eingeschaltet bleiben; für die restlichen Einheiten bleiben die Heizelemente ausgeschelt.

N.B. Eine spezielle Vorrichtung verhindert das Funktionieren der Heizstäbe bei abgestellten Getriebemotoren, um ein Anbrennen der Hahnchen zu vermeiden.

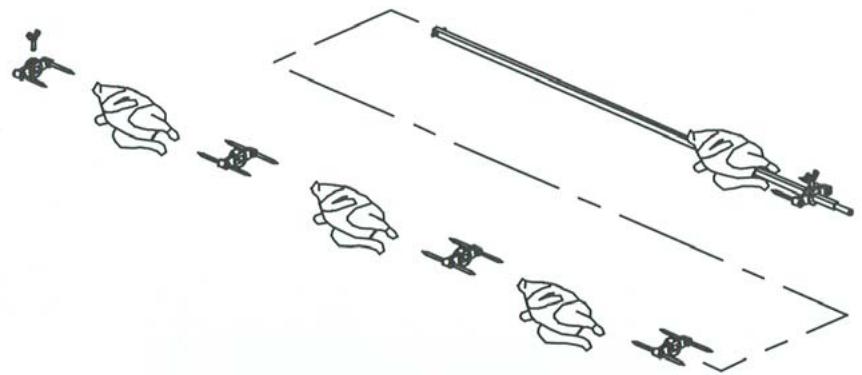

BELADEN DES HAHNCHENGRILLS

Zum Beladen des Hahnchengrills wie folgt vorgehen :

Die kalten Spiesse von Hand Herausnahmen Die Hahnchen gemass Abbildung 4 aufspiessen Die Spiesse in den Grill einfugen Nach beendeter Grillzeit die Spiesse mit Kockenhandschuh

Abb. 4

Die Hände oder anderes nie in das Hahnchengrillgerät stecken, wenn these in Betrieb ist.

VORGESCHLAGENE GRILLZEITEN

Die Grillzeit für ca. 1 kg schwere Hahnchen beträgt zwischen 75 und 90 Minuten. Folgendes kann die Grillzeit sehr beeinflussen :

• ob der Grill schon vorgeht ist
  ob das Fleisch fett oder mager ist
  Gewicht und Form des Grillgutes
• Temperatur des rohen Produktes und das gewünschte Ergebnis (mehr oder weniger gebräunt).

REINIGUNG UND WARTUNG

ACHTUNG : das Gerät nie mit direktem Wasserstrahl oder mit Hochdruckreiniger bespritzen Die Reinigung des Gerätes ist sehr wichtig, Denn sie gewährleistet ein einwandfreies Funktionieren und eine Lange Lebensdauer. Ausserdem macht ein sauberes und gepflegtes Gerät einen gute Eindruck auf den Kunden. Die Reinigung ist je nach Bedarf nach folgenden Punkten vorzunehmen:

Vor jeder Reinigung oder Wartungsarbeit immer den Netzstecker Herausziehen.
Das Gerät ausschalten, indem man den allpoligen, vor dem Gerät angebrachten Schalter inaktiv macht oder den Stecker Herauszieht (aufpassen, dass dieser nicht nass wird).
Das Gerät erst nach vollständiger Abkühlung reinigen.
Alle Geräteile aus Edelstahl führen nur mit Wasser und einem geeigneten Reinigungsmittel gereinigt werden. Auf keinen Fall scheuernde oder ätzende Mittel verwenden, diese können die Oberfläche beschädigen.
Instrumentenbrett, Griffe, Schalter und Glasscheiben sind mit einem weichen, feuchten Tuch zu behandeln.
- Bei Dauerbetrieb sollen den Glasscheiben ofters mit einem feuchten, warmen Tuch gereinigt werden. Es ist wichtig, dies zu beachten, Denn durch große Temperaturunterschiede konnten die Glasscheiben bersten. Deshalb sind die noch warmen Glasscheiben auch nie mit kaltem Wasser abzuwischen. Die Glasscheiben können entfernt werden, um eine bessere Reinigung zu erhögbaren.
Es empfeihlt sich, die Fettauffangschalen nach jedem Grillvorgang zu leeren und zu reinigen.
- Sollten Funktionstörungen auftreten, ist das Gerät sofort auszuschalten, der Netzstecker Herauszuziehen und der Kundendienst zu benachrichtigen.
- Reparaturen sind nur von qualifiziertem Fachpersonal auszuführen.

AUSWECHSELN DES SPEISUNGSKABELS

Sollte das Zuleitungskabel beschädigt sein, muss es mit einem gleichartigen ersetzt werden. Das Ersatzkabel muss folgende Eigenschaften aufweisen :

es darf nicht leichter als Typ H07 RN-F sein
es muss einen mindesten Querschnitt der Leitungen wie folgt aufweisen :

Modell	230V~	230V 3~	400V 3N~
E-6P	3x1,5 mm²	/	/
E-8P-S2	3x2,5 mm²	/	/
E-12P-S3	/	4x4 mm²	5x2,5 mm²

Beim Anschliessen ist darauf zu achten, dass die Erdleitung länger als die anderen Leitungen ist, damit sich diese im Falle einer starken Traktion des Kabels oder beim Bruch der Kabelbefestigung erst nach den Spanningsleitungen loslõst.

AUSWECHSELN DER LAMPE

• Das Gerät ausschalten.
• Das Schutzglas entfern.
  Die Lampe abschrauben und durch eine gleichartige ersetzen. Das Schutzglas wieder aufschrauben.

ELEKTKRO-SCHEMA

Siehe beigeufige Schaltpläne.

ANWEISUNG

• Das Gerät entsprechend den nationalen Entsorgungsrechtsvorschriften entsorgen.
  Das Gerät gegen Eingriffe von nicht berechtigtem Personal immer schützen.

DER HERSTELLER LEHNT JEGLICHE VERANTWORTUNG AB, FALLS DIE VORLIEGENDEN ANWEISUNGEN NICT STRIKT BEFOLGT WERDEN.
