Produkttyp	Plattenspieler
Marke	BEGLEC
Modell	HIGH Q30 D MK2
Abmessungen (B x T x H)	450 x 352 x 157 mm
Gewicht	10,6 kg
Stromversorgung	230 V ~ 50 Hz
Leistungsaufnahme	13 W
Drehgeschwindigkeiten	33, 45, 78 U/min
Motor	Direktantrieb
Pitch-Bereich	±10% / ±20%
Quarzverriegelung	Ja (grüne LED)
Beleuchtung des Tonabnehmers	Weiß
Tonabnehmer inklusive	Ja (Audio Technica)
Armtyp	S-förmiger Tonarm
Gegengewicht	Ja, einstellbar
Antiskating	Ja, einstellbar (0-7 g)
Tonarmheber	Ja
Rückwärtswiedergabe	Ja
Verstellbare Füße	Ja
Pflege	Mit einem feuchten Tuch reinigen, keine scheuernden Mittel verwenden
Sicherheit	Nicht öffnen, nicht Feuchtigkeit aussetzen

Häufig gestellte Fragen - HIGH Q30 D MK2 BEGLEC

Wie stelle ich den Auflagegewicht des Tonabnehmers ein?

Um den Auflagegewicht einzustellen, legen Sie eine Schallplatte auf und stellen Sie das Antiskating auf Null. Senken Sie den Tonarmheber, drehen Sie das Gegengewicht, bis der Tonarm im Gleichgewicht schwebt. Stellen Sie den Skalenring auf Null, ohne das Gegengewicht zu bewegen, drehen Sie dann das gesamte Gegengewicht, um das empfohlene Auflagegewicht (normalerweise 3 g) zu erreichen. Stellen Sie dann das Antiskating auf denselben Wert ein.

Wie wähle ich die Geschwindigkeit 78 U/min aus?

Drücken Sie gleichzeitig die Tasten '33' und '45', um die Geschwindigkeit 78 U/min zu aktivieren.

Wie verwende ich die Rückwärtswiedergabe?

Drücken Sie die Taste für Rückwärtswiedergabe, um die Drehrichtung des Plattentellers umzukehren. Drücken Sie erneut, um in den Normalmodus zurückzukehren.

Wie stelle ich den Pitch-Bereich ein?

Drücken Sie die Taste 'Pitch Range', um zwischen ±10% und ±20% umzuschalten. Mit dem Schieberegler können Sie dann die Geschwindigkeit fein einstellen.

Was tun, wenn der Plattenspieler nicht startet?

Überprüfen Sie, ob der Ein-/Ausschalter auf Ein steht und das Netzkabel richtig eingesteckt ist. Stellen Sie sicher, dass die START/STOP-Taste gedrückt wurde.

Wie schließe ich den Plattenspieler an einen Verstärker an?

Verwenden Sie das mitgelieferte Cinch-Kabel. Stellen Sie den Schalter PHONO/LINE je nach Verstärker ein: Position PHONO, wenn der Eingang Phono ist, LINE für einen Line-Eingang. Schließen Sie den PHONO-Ausgang des Plattenspielers an den entsprechenden Eingang an.

Wie reinige ich den Plattenspieler?

Verwenden Sie ein leicht feuchtes Tuch, um die Außenseite zu reinigen. Gießen Sie kein Wasser ins Innere. Vermeiden Sie scheuernde Mittel wie Alkohol.

Wie wechsle ich den Tonabnehmer?

Entriegeln Sie den Tonabnehmerhalter durch Drehen, setzen Sie den neuen Tonabnehmer ein und schließen Sie die Drähte gemäß dem Farbcode an: weiß (L+), blau (L-), rot (R+), grün (R-). Setzen Sie ihn wieder ein und verriegeln Sie ihn.

Was bedeutet die LED-Anzeige am Pitch-Schieberegler?

Die LED-Anzeige in der Mitte des Schiebereglers zeigt die Geschwindigkeitsgenauigkeit an: grün, wenn die Geschwindigkeit exakt ist, rot andernfalls. Wenn die Quarzverriegelung aktiviert ist, bleibt die Geschwindigkeit auch dann exakt, wenn der Schieberegler nicht zentriert ist.

Wie stabilisiere ich den Plattenspieler auf einer unebenen Oberfläche?

Die Standfüße sind verstellbar. Drehen Sie sie, um den Plattenspieler waagerecht auszurichten, ggf. mit Hilfe einer Wasserwaage.

BEDIENUNGSANLEITUNG HIGH Q30 D MK2 BEGLEC

Bedienungsanleitung DU

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

BEDIENUNGSCANLEITUNG

Danke, das Sie sich für ein JB SYSTEMS-Produkt entschieden haben.itte lessen Sie sich diese Bedienungsanleitung durch, um these Produkt richtig bedienen und handhaben zu konnen. Wenn Sie sich die Anleitung durchgeleen haben, bewahren Sie diese an einem sicheren Ort auf, um jederzeit nachschlagen zu konnen.

FUNKTIONEN

High Torque Direct Drive Motor
Schneller Start und Stop
3 Geschwindigkeiten: 33, 45, 78 rpm mit Quartz Lock-Funktion
2 Pitch-Bereiche: +/-10%, +/-20%
Vorwarts/Rückwarts Abspielmogglichkeit
- Robustes weisses Target Light
Audio Technica Tonabnehmersystem inkluidiert
- Metallischer S-formiger Tonarm mit:

• Kontergewicht
• Anti-skating Einstellung

• Tonarmlift mit Hoheneinstellung

• Einstellbare Tonarmabsenkung für ideale Einpegelung

VOR INBETRIEBNAHME

Kontrollieren Sie, ob folgende Teile im Karton enthalten sind:

• Plattenteller
• Slipmat
  45-rpm Adapter
• Tonarmgewicht
• Headshell
  Bedienungsanleitung
• Tonabnehmersystem
  Stromkabel

SICHERHEITSVORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfern den Sie keines der Gehauseteile. Im Geräteinneren befinden sich keine vom Benutzer

repairbaren Teile. Überlassen Sie Reparatur dem qualifizierten Kundendienst!

Das Blitzsymbol im Dreieck weist den Benutzer daraufhin, das eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, welche eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlags besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Um Feuer oder elektrische Schläge vorzubeugen, setzen Sie these Gerät niemals Nässe und Feuchtigkeit aus! Stellen Sie keine Behälter mit Flüssigkeiten in die Höhe des Gerätes, es ist nicht wasserdicht und könnte beschädigt werden.

INSTALLATIONSANLEITUNG:

• Stellen Sie den Plattenspieler in einem gut belufteten Raum auf, wo er nicht hohen Temperaturen und Feuchtigkeit ausgesetzt ist.
• Platzieren und benutzen Sie den Plattenspieler für länger Zeiten geben sehr warmen Geräten wie Verstärker, Lampen, etc., können es die Funktion des Gerätes beeinträchtigen.
• Wenn der Plattenspieler in der Höhe von Laufsprechern oder bestimmten anderen Geräten stehen, kann es zu akustischen Beeinträchtigungen kommt (Rückkopplung).
• Stellen Sie den Plattenspieler auf einer ebenen und sehr stabilen Oberfläche auf. Eine rein hölzerne Oberfläche ist keine gute Wahl, da hier Vibrationen entstehen können.
• Seien Sie sicher, das der Plattenspieler mit den Netz- und Audioanschlüssen nicht ergendwelche vibrierende Oberflächen berührt. Passen Sie besonders auf, wenn das Gerät in einem Plattenspieler-Case eingebaut ist.

REINIGUNG UND PFLEGE DES GERÄTES:

Reinigen Sie das Gerät mit einem feuchten Tuch. Vermeiden Sie Wassereintritt in das Geräteinnere. Verwenden Sie keine scharfen Reinigungsmittel wie Reinigungsbenzin oder ähnliches, Sie konnten sonst das Gerät zerstären.

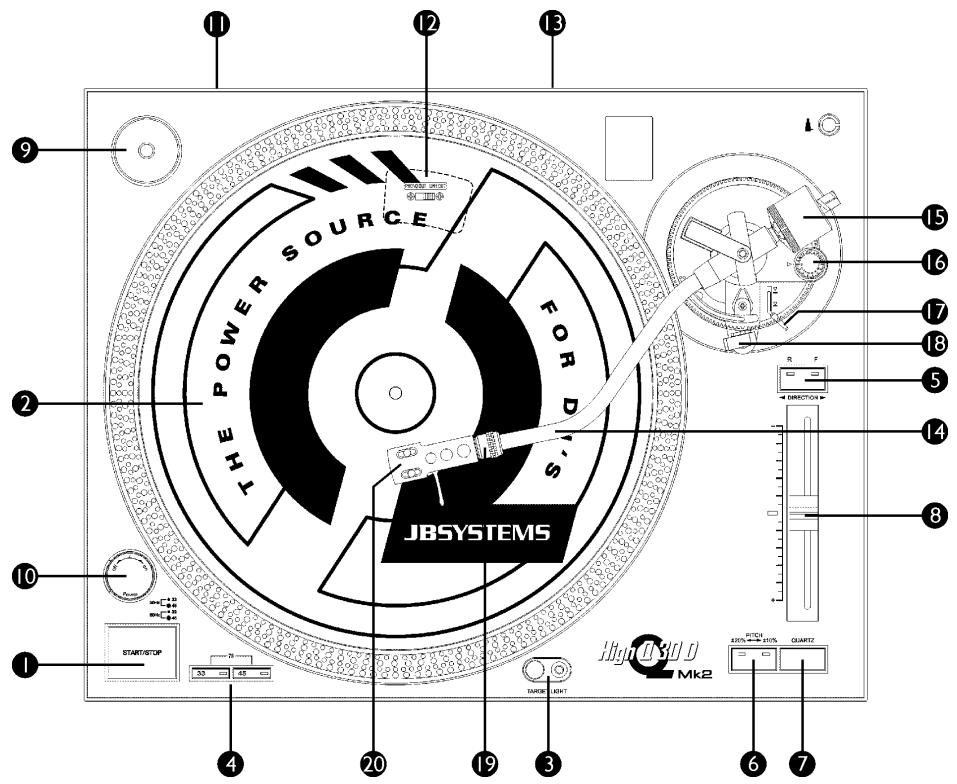

FUNKTIONEN UND ANZEIGEN

1. START/STOP TASTE: Drücken Sie diese Taste zum Starten oder Stoppen des Plattentellers.
2. PLATTENTELLER: Der Plattenspieler ist mit einer Slipmat ausgestattet. Diese macht es einfacher die Platte zu manipulieren. Z.B.: für scratching.
3. TARGET LIGHT: Dieses weisse Target Light dient dazu, um einen genauen Punkt auf der Schallplatte auch an dunklen Orten zu lokalisieren.

4. GESCHWINDIGKEITSAUSWAHL-TASTEN: Wahlen Sie aus:

5. Drucken Sie "33" für Auswahl 33rpm.

6. Drucken Sie "45" für Auswahl 45rpm.

7. Drücken Sie "33" und "45" gleichzeitig für Auswahl 78rpm.

8. REVERSE TASTE: Drücken Sie diese Taste, um die Abspielrichtung umzudrehen. Durch nochmaliges Drücken kommt Sie wieder in den normalen Abspielmodus zurück.

9. PITCH BEREICH TASTE: Drucken Sie diese Taste, um den Pitch-Bereich einzustellen:

10. Drücken Sie einzel für +/- 10% Geschwindigkeitsbereich (Normalerweise verwendet zum Mixing)

11. Drücken Sie nochmals für +/- 20% Geschwindigkeitsbereich

Das{nachste mal wenn Sie diese Taste drucken schalten Sie wieder auf + / - 10% ulators. zum 31.12.2008.

1. QUARTZ LOCK TASTE: Wenn die Quartz-Taste gedrück wird, gibt das Gerät wieder auf die exakte Mittel-Geschwindigkeit zurück, auch wenn sich der Pitch-Fader nicht in der Mittenstellung befindet. Das LED in der Mitte des Pitch-Fader leuchtet grün.

2. PITCH FADER: Verwenden Sie den Pitch-Fader, um die Geschwindigkeit zu verändern. Der Pitch-Bereich basiert auf die Pitch-Bereich-Taste. Wenn der Regler in der Mittelposition steht, beginnt das LED beim Pitchregler Grün zu Leuchten. Das zeigt an das der Plattenteller in Normalgeschwindigkeit lauft. Vorsicht: Gehen Sie sicher das der Quartz lock Schalter abgeschaltet ist.

3. SINGLE ADAPTER: Platzieren Sie diesen Adapter auf dem Plattenteller wenn Sie eine 7" Platte mit großem Loch abspielen wollen.

4. POWER ON/OFF TASTE: Schalten Sie den Plattenspieler hier ein und aus.

5. POWER CORD ANSCHLUSS: Dieser Anschluss ist der Netzanschluss (Strom), achen Sie auf die Spannungsangabe beim Netzanschluss.

6. PHONO/LINE SCHALTER: Abhängig von der Position des Phono/Line Schalters, können Sie den Plattenspieler an jeder Phono oder Line Eingang anschließen.

7. PHONO Ausgang: Schließen Sie den Plattenspieler an jeder Phono oder Line Anschluss an. Versichern Sie sich das der phono/line Schalter in der richtigen Position stehen.

8. TONARM: Dieser ist ein manueller s-formiger Tonarm. Um die Wiedergabe zu starten, platzieren Sie den Tonarm vorsichtig mit dem Finger am Hebearm des Headshells auf die Schallplatte, andernfalls konnen Sie die Schallplatte zerkratzen oder die Nadel beschädigen.

9. KONTERGEWICH: Benutzen Sie das Kontergewicht (Tonarmgewicht), um die Balance des Tonarmes und damit auch den Auflagdruck zu verstellen. Für den korrekten Auflagdruck setzen Sie sich die Herstellerangaben des Systems durch.

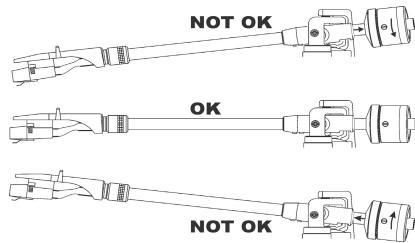

Einstellung des Auflagedrucks:

Vergewisern Sie sich, das das System in Ordnung ist und die Schutzabdeckung der Nadel entfernt wurde. Legen Sie eine Platte auf und stellen Sie das Anti Skate auf Null. Stellen Sie den Tonarmhebel hinunter.Jetzt stellen Sie das Kontergewicht so ein, bis der Tonarm perfect balanciert. Nun stellen Sie den Ring auf dem Kontergewicht auf Null

zurück.Jetzt konnen Sie das Gewicht des Systems nach Herstellerangabe einstellen.Vergessen Sie nicht, den Anti-Skate wieder dementsprechend einzustellen.

1. ANTI-SKATE RAD: Wenn eine Schallplatte spiel, wirken verschiedene Kräfte auf den Tonarm Richtung Platteninneres oder Richtung ausserhalb. Das Anti-Skate Rad dient dazu, diese Kräfte konstant zu halten, egal wo der Tonarm sich gerade auf der Schallplatte bewegt. Stellen Sie einfach Anti Skate gleich wie den Auflagdruck der Systemnadel ein (zB. Gewicht 3gr - Anti Skate auf 3 stellen).
2. TONARMHEBEL: Kontrolliert die Auf- und Abwärtsbewegung des Tonarmes.
   18.TONE ARM CLAMP & REST: Benutzen Sie diese Ablage für den Tonarm während Sie die Platte wechseln. Fixieren Sie den Tonarm mit der Klammer auf seiner Auflage, wenn Sie den Plattenspieler nicht mehr benötigen oder ihren Transportieren. Somit verhindern Sie das der Tonarm von seiner Ablage rutscht, auf den Plattenteller fällt und dadurch die Nadel beschädigt wird.

19. HEADSHELL VERSCHLUSS:

Montieren Sie das System, indem Sie es auf das vordere Ende des Tonarmes stecken und den Bajonettverschluss im Uhrzeigersinn verriegeln.

1. HEADSHELL: Installieren Sie hier das Tonabnehmersystem, achten Sie aber bei der Installation auf die Herstellerangaben these Tonabnehmersystems. Lassen Sie die Nadelschutzabdeckung während der Montage auf dem System. Folgende Anschlüsse sind gegeben:

Weiss (L^+) Linker Kanal ^+

Blau (L-) Linker Kanal -

Rot (R^+) Rechter Kanal ^+

Grün (R-) Rechter Kanal -

TECHNISCHE DATEN

Antriebsmethode: Direktgetrieben

Start Drehmoment: Mehr als 1,6 kgf/cm

Startzeit: weniger als 1 Sekunde

Stopzeit: weniger als 1 Sekunde

Geschwindigkeiten: 33^1/3 45 78 RPM

Pitch-Bereiche: +/-10% ~ +/-20%

Tonarmtyp: Fester ausbalancierter S-förmiger Tonarm Tracking Fehler: Weniger als 3^

Systemgewicht: 6~10 g

Anti-SkateBereich: 0 7g

Netzanspeisung: 230V~50Hz

Leistungsaufnahme: 13 Watt

Dimensionen: 450 × 352 × 157mm (BxTxH)

Gewicht: 10,6kg
