Type de produit	Platine vinyle (tourne-disque)
Marque	BEGLEC
Modèle	HIGH Q30 D MK2
Dimensions (L x P x H)	450 x 352 x 157 mm
Poids	10,6 kg
Alimentation	230 V ~ 50 Hz
Consommation	13 W
Vitesses de rotation	33, 45, 78 tr/min
Moteur	Entraînement direct
Plage de pitch	±10% / ±20%
Verrouillage quartz	Oui (LED verte)
Éclairage de la cellule	Blanc
Cellule incluse	Oui (Audio Technica)
Type de bras	Bras en S
Contrepoids	Oui, réglable
Anti-skating	Oui, réglable (0-7 g)
Lève-bras	Oui
Lecture inversée	Oui
Pieds réglables	Oui
Entretien	Nettoyer avec un chiffon humide, éviter les produits abrasifs
Sécurité	Ne pas ouvrir, ne pas exposer à l'humidité

FOIRE AUX QUESTIONS - HIGH Q30 D MK2 BEGLEC

Comment régler la pression de la cellule ?

Pour régler la pression, placez un disque et mettez l'anti-skating à zéro. Abaissez le lève-bras, tournez le contrepoids jusqu'à ce que le bras flotte en équilibre. Remettez l'anneau gradué à zéro sans bouger le contrepoids, puis tournez l'ensemble contrepoids pour obtenir la pression recommandée (généralement 3 g). Réglez ensuite l'anti-skating à la même valeur.

Comment sélectionner la vitesse 78 tours ?

Appuyez simultanément sur les boutons '33' et '45' pour activer la vitesse 78 tours.

Comment utiliser la lecture inversée ?

Appuyez sur le bouton de lecture inversée pour inverser le sens de rotation du plateau. Appuyez à nouveau pour revenir en mode normal.

Comment ajuster la plage de pitch ?

Appuyez sur le bouton 'Pitch Range' pour basculer entre ±10% et ±20%. Le curseur permet ensuite d'ajuster finement la vitesse.

Que faire si la platine ne démarre pas ?

Vérifiez que l'interrupteur ON/OFF est en position marche et que le câble secteur est correctement branché. Assurez-vous que le bouton START/STOP a été enfoncé.

Comment connecter la platine à un ampli ?

Utilisez le câble cinch fourni. Réglez l'interrupteur PHONO/LINE selon votre ampli : position PHONO si l'entrée est phono, LINE pour une entrée ligne. Branchez la sortie PHONO de la platine à l'entrée correspondante.

Comment nettoyer la platine ?

Utilisez un chiffon légèrement humide pour nettoyer l'extérieur. Ne renversez pas d'eau à l'intérieur. Évitez les produits abrasifs comme l'alcool.

Comment changer la cellule ?

Déverrouillez le porte-cellule en le tournant, insérez la nouvelle cellule en connectant les fils selon le code couleur : blanc (L+), bleu (L-), rouge (R+), vert (R-). Remettez en place et verrouillez.

Que signifie le voyant LED sur le curseur pitch ?

Le voyant LED au centre du curseur indique la justesse de la vitesse : vert quand la vitesse est exacte, rouge sinon. Si le quartz lock est activé, la vitesse reste exacte même si le curseur n'est pas centré.

Comment stabiliser la platine sur une surface inégale ?

Les pieds de support sont réglables. Tournez-les pour mettre la platine à niveau, en vous aidant d'un niveau à bulle si nécessaire.

MODE D'EMPLOI HIGH Q30 D MK2 BEGLEC

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Nous vous remercions et félicitons pour l'achat de ce produit JB SYSTEMS. Nous vous prions de lire ce mode d'emploi afin d'utiliser cet appareil convenablement. Après l'avoir lu, gardez-le pour une éventuelle future consultation.

• Moteur à entraînement direct sur couple haut
• Démarrage / arrêt rapide 3 vitesses: 33, 45, 78 rpm avec verrou quartz 2 games de vitesse possibles: +/-10%; +/-20%
• Lecture des disques inversée
• Eclairage blanc de la cellule Cellule Audio Technica incluse
• Bras métallique en forme de 'S' assemblé avec :

Contrepoids - Contrôle Anti-skating Lève-bras

• Pieds de support réglables pour permettre la platine à niveau

Avant l'utilisation

Vérifier la présence des composants suivants:

Plateau Feutrine Adaptateur 45 tours Contrepoids - Portecellule Mode d'emploi Cellule Câble secteur

Conseils de sécurité:

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: Afin d'éviter tout risque d'électrocution, ne pas ouvrir l'appareil. En cas de problème, mettez-vous en contact avec votre revendeur.

Cette flèche dans un triangle met l'utilisateur en garde de la présence dans l'appareil de haut voltage sans isolation qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions de fonctionnement et de maintenance fournies avec l'appareil.

Afin d'éviter tout risque d'électrocution ou d'incendie, n'exposez pas la platine aux intempéries ou à l'humidité.

Ne pas insérer d'objets métalliques et ne pas laisser couler de liquide dans l'appareil. Des électrocutions ou des dysfonctionnements peuvent s'en suivre.

Installation:

• Installer la platine dans un endroit bien ventilé afin de ne pas l'exposer à des températures tropées ou à de l'humidité. Utiliser la platine pendant une longue période dans un endroit chaud (à côté d'amplificateurs, spots,...) peut diminuer son rendement.
• Évitez les vibrations sonores (haut-parleurs,...) pour ne pas avoir d'effet de feed-back.
• Installer la platine sur une surface stable et horizontale. Préférer des surfaces en béton ou en marbre plutôt que le bois qui amplifierait les vibrations.
• S'assurer que ni la platine, ni ses câbles n'entrent en contact avec des sources provoquant des vibrations. Soyez particulièrement prudent lors de l'utilisation avec un flight case.

Nettoyage de la platine:

Nettoyer avec un tissu légèrement humide. Ne pas renverser d'eau à l'intérieur de la platine. Ne pas utiliser de produits abrasifs (alcool,...) qui puissent endommager la platine.

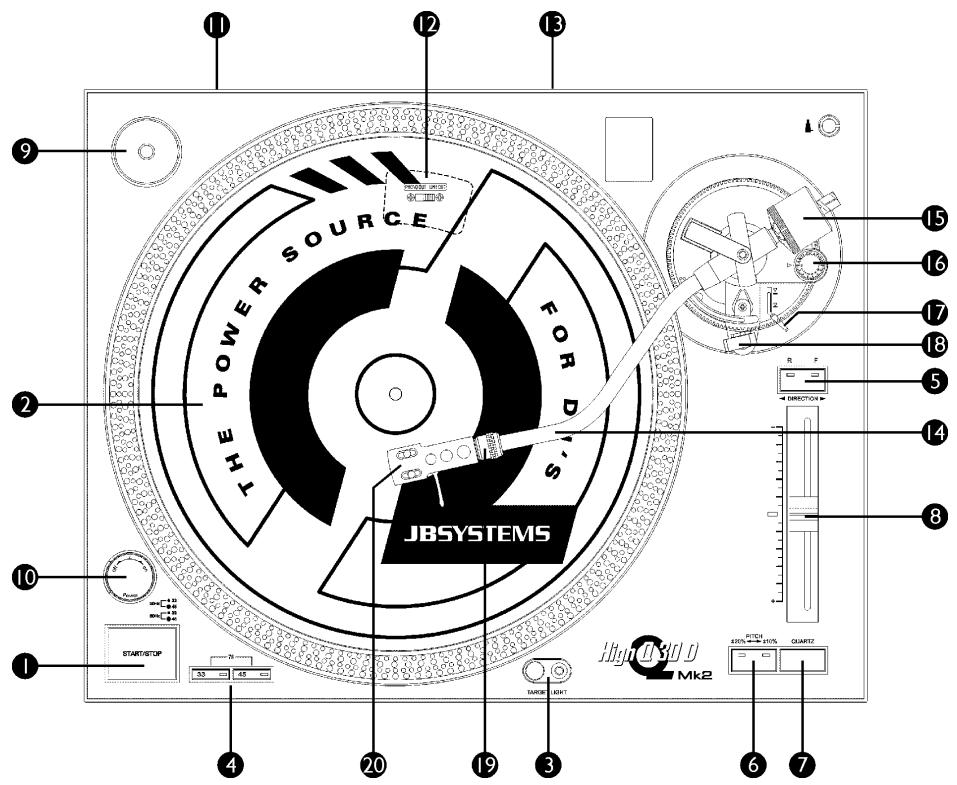

Controles et fonctions

1. BOUTON START / STOP: Pousser pour démarrer ou arrêter le plateau.
2. LE PLATEAU: Le plateau est équipé d'une feutrine. Cela facilite la manipulation du disque pour scratcher.
3. ECLAIRAGE DE LA CELLULE: Lumière blanche très utile pour localiser un endroit précis sur le disque dans un environnement sombre.
4. BOUTONS DE SELECTION DE VITESSE: Sélection de la vitesse souhaïée.
5. Pousser sur le bouton "33" pour sélectionner la vitesse de 33 tours.
6. Pousser sur le bouton "45" pour sélectionner la vitesse de 45 tours.
7. Pousser sur les boutons "33" et "45" en même temps pour sélectionner la vitesse de 78 tours.
8. BOUTON DE LECTURE INVERSEE: Pousser pour inverser le sens de rotation du plateau. Pousser une deuxième fois pour revenir en mode de lecture normal.
9. BOUTON PITCH RANGE: Pousser pour ajuster la gamme de vitesse du curseur:
10. Appuyez sur le bouton pour sélectionner +/-10%
11. Appuyez sur le bouton encore une fois pour sélectionner +/-20%
12. BOUTON QUARTZ LOCK: Le bouton QUARTZ permet de mettre la platine a vitesse exacte même si le curseur n'est pas centré. (le LED au centre du curseur s'allume en couleur verte pour indiquer que la vitesse est juste)
13. CURSEUR PITCH: Le curseur permet d'ajuster la vitesse du plateau. La gamme dépend du bouton «pitch range». Quand le curseur est positionné au centre, le LED s'allume en couleur verte pour indiquer que la vitesse est juste, sinon il s'allume en rouge.
14. ADAPTATEUR DE SIMPLES: Placez cet adaptateur sur le plateau pour écouter des disques 7'' ayant de larges trous centraux.
15. INTERRUPTEUR ON/OFF: Allumer / éteindre la platine.
16. CABLE SECTEUR: Brancher sur du 220V AC avec le câble fourni.
17. INTERRUPEUR PHONO/LINE: Suivant la position de l'interrupteur phono/line, vous pouvez connecter la platine sur un niveau d'entrée phono ou line.
18. SORTIE PHONO: Connecter la platine sur une entrée phono avec le câble cinch. Assurez-vous de placer l'interrupteur phono/line sur la bonne position.
19. BRAS: Bras en forme de 'S', totalement manuel. Pour démarrer la lecture, positionner l'aiguille sur le disque en se servant du support du porte capsule. Manipuler la cellule prudemment afin de n'abîmer ni le diamant, ni le disque.
20. CONTREPOIDS: Permet de régler la pression nécessaire à la cellule. Pour connaître la pression idéale, il faut se référer aux instructions du fabricant de la cellule.

Installation de la cellule:

S'assurer que la cellule est bien installée dans le bras. Mettre un disque et positionner l'anti-skating sur zéro. Abaisser le lève-bras. Tourner le contrepoids jusqu'à ce que le bras flotte en équilibre (OK sur le dessin). Mettre l'anneau gradué en position zéro en faisant attention de ne pas bouger le contrepoids. Tourner le contrepoids complet jusqu'à obtention de la pression ajustée. Ne pas

oublier de remettre l'anti-skating à la position correspondante.

1. BOUTON ANTI-SKATING: Pendant la lecture d'un disque, la force centrifuge tend à déporter la cellule vers le centre du disque. Ce bouton permet d'éliminer ce problème en maintenant l'aiguille au centre du sillon. Pour les lectures simples, régler ce bouton sur la valeur équivalente à la pression de la cellule (Pressure de la cellule = 3gr. → anti-skating = 3).

17. LEVIER LEVE-BRAS: Permet de lever ou descendre le bras.

1. BRAS ET POTENCE DE REPOS: Utiliser cette potence lors du changement d'un disque. Verrouiller le bras si la platine n'est pas utilisée ou si elle doit être transporte. Ceci évite d'endommager accidentellement le plateau ou l'aiguille.
2. VERROU DU PORTE CELLULE: Insérer le portecellule dans le bras et tourner le verrou comme indiqué ci-dessous.

20. PORTE CELLULE: Se référer aux instructions du fabricant de la capsule.

Laisser la protection sur la cellule pendant la manipulation.

Connectez les fils comme suit:

Blanc (L^+)

Canal gauche+

Bleu (L-)

Canal gauche

Rouge (^+)

Canal droit+

Vert (R-)

Canal droit

Moteur:

Sélection de vitesse:

33¹/³ ~ 45 ~ 78 tours

Réglage de vitesse:

± 10% ± 20%

Wow & Flutter:

Moins de 0,2% WRMS (JIS WTD)

Type debras:

Moins de

Poids de la cellule:

6~10g.

Valeur Anti-skating:

0~7g.

Allimentation:

230V~50Hz.

Consommation:

13Watts

Dimensions:

450 × 352 × 157 mm( WxDxH )

Poids:

10,6kg.
