HIGH Q30 D MK2 - Mesa de som BEGLEC - Manual de utilização gratuito

Tipo de produto	Platina vinil (toca-discos)
Marca	BEGLEC
Modelo	HIGH Q30 D MK2
Dimensões (L x P x A)	450 x 352 x 157 mm
Peso	10,6 kg
Alimentação	230 V ~ 50 Hz
Consumo	13 W
Velocidades de rotação	33, 45, 78 RPM
Motor	Acionamento direto
Faixa de pitch	±10% / ±20%
Travamento de quartzo	Sim (LED verde)
Iluminação da cápsula	Branco
Cápsula incluída	Sim (Audio Technica)
Tipo de braço	Braço em S
Contrapeso	Sim, ajustável
Anti-skating	Sim, ajustável (0-7 g)
Elevador de braço	Sim
Leitura inversa	Sim
Pés ajustáveis	Sim
Manutenção	Limpar com um pano úmido, evitar produtos abrasivos
Segurança	Não abrir, não expor à umidade

Perguntas frequentes - HIGH Q30 D MK2 BEGLEC

Como ajustar a pressão da cápsula?

Para ajustar a pressão, coloque um disco e coloque o anti-skating em zero. Abaixe o elevador de braço, gire o contrapeso até que o braço flutue em equilíbrio. Coloque o anel graduado em zero sem mexer o contrapeso, depois gire o conjunto do contrapeso para obter a pressão recomendada (geralmente 3 g). Em seguida, ajuste o anti-skating para o mesmo valor.

Como selecionar a velocidade 78 rotações?

Pressione simultaneamente os botões '33' e '45' para ativar a velocidade 78 rotações.

Como usar a leitura inversa?

Pressione o botão de leitura inversa para inverter o sentido de rotação do prato. Pressione novamente para voltar ao modo normal.

Como ajustar a faixa de pitch?

Pressione o botão 'Pitch Range' para alternar entre ±10% e ±20%. O cursor permite então ajustar finamente a velocidade.

O que fazer se o toca-discos não ligar?

Verifique se o interruptor ON/OFF está na posição ligado e se o cabo de alimentação está corretamente conectado. Certifique-se de que o botão START/STOP foi pressionado.

Como conectar o toca-discos a um amplificador?

Use o cabo RCA fornecido. Ajuste o interruptor PHONO/LINE de acordo com seu amplificador: posição PHONO se a entrada for phono, LINE para uma entrada de linha. Conecte a saída PHONO do toca-discos à entrada correspondente.

Como limpar o toca-discos?

Use um pano levemente úmido para limpar o exterior. Não derrame água no interior. Evite produtos abrasivos como álcool.

Como trocar a cápsula?

Destrave o porta-cápsula girando-o, insira a nova cápsula conectando os fios conforme o código de cores: branco (L+), azul (L-), vermelho (R+), verde (R-). Recoloque e trave.

O que significa o LED no cursor de pitch?

O LED no centro do cursor indica a precisão da velocidade: verde quando a velocidade está exata, vermelho caso contrário. Se o travamento de quartzo estiver ativado, a velocidade permanece exata mesmo que o cursor não esteja centralizado.

Como estabilizar o toca-discos em uma superfície irregular?

Os pés de suporte são ajustáveis. Gire-os para nivelar o toca-discos, usando um nível de bolha se necessário.

MANUAL DE UTILIZADOR HIGH Q30 D MK2 BEGLEC

Tente recicular a unidade e as pilhas usadas respeitando o ambiente e em conformidade com as normas vigentes no seu País.

OPERATION MANUAL

CONTROLES Y FUNCIONES

Valor Anti deslizante: 0~7g.

Obrigado por ter adquirido este produit da JB Systems. De modo a tirar total proveito das possibilidades deste produits, por favor leia this manual com atenção.

CHARACTERÍSTICAS

• Motor de transmissão directa de alta torção
• Função Inicio / paragem
  3 velocidades: 33, 45, 78 rpm (rotacoes por minuto) com trinco de quartzo
  2 escalas de ajuste de pitch: +/-10%; +/-20%
  Reproducao sentido normal / inverso
• Sáfda selecciónével phono/line
  Luz alvo retracted.
  Cabeça Audio Technica inclúa

• Braço de metal em forma de S instalado com:

• Contrapeso

• Ajuste anti-deslizamento
  Elevator de alavanca com ajuste em alteura

• Pés grandes ajustáveis para nivelamento perfeito

ANTES DE UTILIZAR

Verifique o conteudo:

Certifique-se que a caixa content os seguintes artigos:

• Prato gira-discos
  Tapete deslizante
  Adaptador 45-rpm
• Contrapeso
• Suporte
• Manual do'utilizar
  Cabeça
• Cabo de alimentação.

INSTRUÇÉS DE SEGURANÇA:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATENÇão: De forma a evitar o risco dechoque eletrico, não remove peças daunidade. Não tente fazer reparações. Contacte pessoal qualificado.

O símbolo composto por um triángulo equilatoro com um relâmpago no interior alerta para a Presence de voltagem perigosa não isolada no interior do produits que poderá constituir risco deCHOque eletrico.

O símbolo composto por um triángulo equilátero com um punto de exclamação alerta o uso de instruções importantes de utilizesçao e manutenção do produits.

De modo a evacitar risco de fogo ouCHOque eletrico, nao exponha este produits a chuva ou humidade. Nao introduza objectos de metal ou verta liquidos no interior do produits, correrarisco deCHOque eletrico ou poderadanificar o produits.

GUIA DE INSTALLação:

• Instale o gira-discos num local bem ventilado ond não esteja exposta a altas temperatas ou humidade.
• Colocar ou utilizes o gira-discos durante longos periodos de tempo perto de fontes de calor, tais como amplificadores, holofotes, etc., irá afectar o desempinho daunities.
• Quando o gira-discos éutilizzato num ambiente com som elevado, por exemple perto de colunas, poder ocorro falhas de som e feedback.
• Instale a unidade numa superficie perfeitamente horizontal e estavel. Uma superficie de cimento ou marmore sera perfeita. Uma superficie de madeira sera uma maior escolha visto que amplifica vibrações.
• Certifique-se que o gira-discos, bem como os cabos录音 e de alimentação não está em contacto com materiais que emitam vibrações. Tenha especial cuidado quando utilizes a unidade instalada numa mala de transporte.

LIMPEZA DO GIRA-DISCOS:

Utilize um pano limpo ligeiramente humedecido em agua. Evite introduzir agua dentro da unidade. Não utilize liquidos voláteis como benzeno ou diluente, irá danificar a unidade.

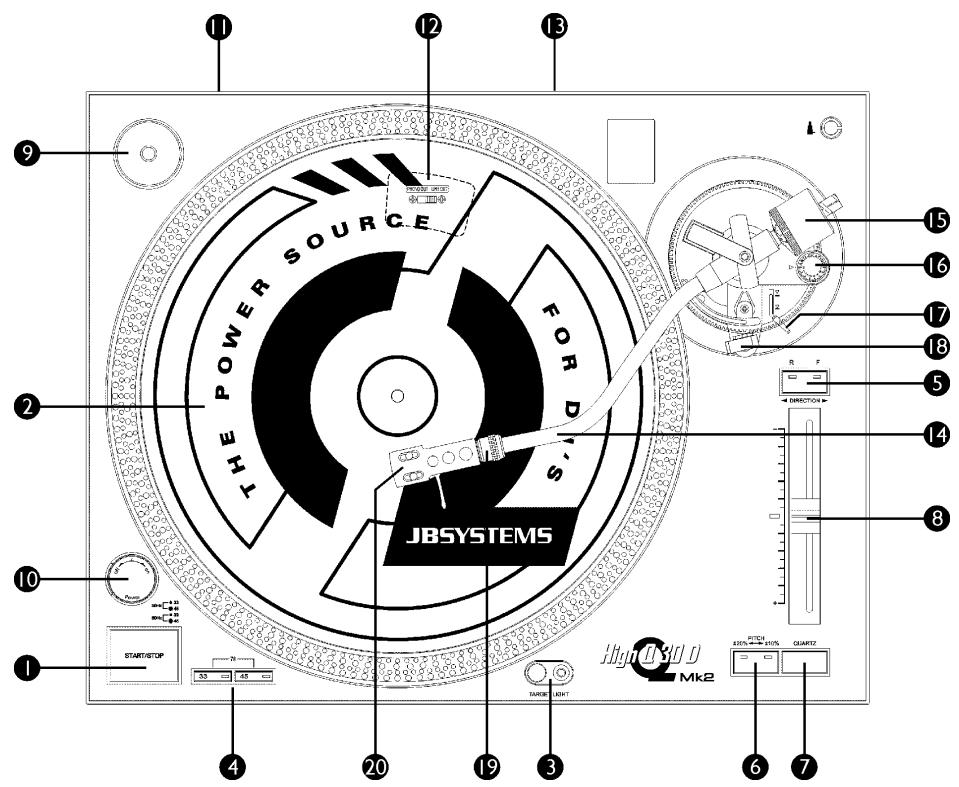

CONTROS E FUNÇÉS

1. BOTÃO START / STOP: Pressione este botão para ligar ou desligar o prato.
2. PRATO: O prato está equipado com um tapete deslizante. Isto torna mais fácil manipular o disco durante a execuição de scratch.
3. TARGET LIGHT: Luz also utilizes para situar um punto preciso no disco quando a unidade é realizada num local escuro.

4. BOTões SELEÇÃO VELOCIDADE: Permitem selecionar a velocidade pretendada.

5. Pressione o botão "33" para selecionar 33rpm.

6. Pressione o botão "45" para seleccionar 45rpm.

7. Pressione o botão "33" e "45" simultaneamente para selecciónar 78rpm.

8. BOTÃO REVERSE: Pressione este botão para inverter a rotação do prato, pressione novamente o botão para voltar à rotação no sentido normal.

9. BOTÃO PITCH RANGE: Pressione este botão para fazer a escala do cursor pitch.

10. Pressione uma vez para escala +/-10%. (normalmente utilizo em mistura de batidas)

11. Volte a pressionar para una escalade + / - 20%

12. BOTÃO QUARTZ: quando este botão é pressionado, é realizada a velocidade central exacta (0%), mesmo que o cursor pitch não se encontrar no meio. O LED no centro do cursor pitch ia acender-se com a cor verde.

13. CURSOR PITCH: Este cursor permite alterar a velocidade da reproducao. A escaladepende do botao Pitch Range. quando o cursor está na posicao central, o LEDproximo do cursor pitch ira acender-se na cor verde indicando que o gira-discos estáfixo na velocidade central. quando o cursor não está no centro o LED fica vermelho.
    Atencao: certificque-se que o botao Quartz lock está desligado.

14. ADAPTADOR SINGLE: Coloque este adaptor no prato para reproducir discos de 7'' com orificios centrais mais largos.
15. INTERRUPTOR ON/OFF: Utilazo para ligar e desligar o gira-discos.
    11.CONECTOR CABO ALIMENTACION: Utilizando para ligar a unidade à corrente através do cabo da alimentacao fornecido.
16. SELECTOR PHONO/LINE: Dependendo da posicao deste selector, pode ligar o giradiscos a qualquer entrada do tipo line ou phono.
17. SAÍDA PHONO/LINE: Ligue o gira-discos a qualquer entrada do tipo line ou phono. Certifique-se que o selector phono/line está na posção correcta.
18. BRAço: Este é um BRAço em forma de S totalmente manual. Para dar inizio à reprodução, coloque com cuidado a agulha no discoutilizando o suporte para dedos. Não deixe cabraagulha no discopois poderadanificaraponta de diamante e o disco.
19. CONTRAPESO: Utilize o contrapeso para equilibrar o braço e para fazer a pressão da agulha. Para ver qual a pressão correcta, consulte o manual da casa.

Definir a pressão da agulha:

Certifique-se que o aCESSA está bem colocada e que o protector da agulha foi retirado. Coloque um disco no prato e certifique-se que o anti-deslizamento foi definido para zero. Coloque a alavanca do braço na posicao "down" (em baixo). Segure no braço e gire o contrapeso até que o braço esteja em equilibrio perfeito flutua horizontally por cima da

superficie do disco, veja a imagem "OK" à direita. Agora coloque o "stylus pressure ring" (anel de pressão da agulha situado na secção darente do contrapeso com marcas) na posicao zero, girando o anel e assegurando-se que o contrapeso não se move. Em seguida, gire o contrapeso na sua totalidade no sentido dos ponteiros do relógio até que o anel indique a pressão certa da agulha. Não se esqueça de voltar a colocar o anti-deslizamento no lugar.

16.CONTROLO ANTI-DESLIZAMENTO:Quando um disco está a ser reproduzido são produzidas forças laterais, que empurram a agulha para o centro ou para fora do disco. Pode usar o botao anti-deslizamento para compensar esta forca e fazer a agulha centrada. Para reproducao normal gire o botao anti-deslizamento para o mesmo numero lido em gramas na pressao da agulha. (pressao do agulha = 3gr . anti-deslizamento = 3
17. ELEVADOR DO BRAço: Permite fazer月下 e descere o braço.
18. GANCHO E APOIO DO BRAÇÃO: Utilize este apoio para o braço quando muda um disco. Prenda o braço à restanteunities atraves do gancho quando o gira-discos não estiver a serutilizado ou durante o transporte. Desta forma evita que o braço se vire acidentalmente para o prato e danifique a agulha da cabela.

1. CONTRAPORCA DO SUPORTE: Prenda o suporte introduzindo-o na extremidade do braço, girando em seguida a contraporca na direcção dos ponteiros do relógio.

1. SUPORTE: Instale aCESSAquiry. Ao executar esta operacao consulte as instruções de instalacao fornecidas pelo fabricante da recessa. Durante a instalacao, colocque o protector da agulha para que o diamante não se danifique.

Lique os fios da其次是 forma:

Branco (L^+) Canal Esquerdo ^+

Vermelho (R + ) Canal Direito ^+

Verde (R-) Canal Direito -

ESPECIFICAções

Motor: 8 polos, 3 fases, motor brushless DC

Transmissao: Transmissao directa

Torção inicial: Mais de 1.6kgf / cm

Tempo travagem: Menos de 1 segundo

Selecao velocidade: 33^1/3 45 78 RPM

Ajuste velocidade: +/-10% ~ +/-20%

Wow & Flutter: Menos que 0,2% WRMS (JIS WTD)

Tipo de BRAço: BRAço estático equilibrado forma de S.

Angulo errdo traccao:Menos de 3^

Peso Cabeça: 6~10g.

Anti-deslizamento: 0~7g.

Fonte de Alimentação: 230V~50Hz.

Consumo de energia: 13Watts

Dimensoes: 450 x 352 x 157mm (LxDxA)

Peso: 10,6kg
