BRITEQ PD-63A - Stromverteiler BEGLEC - Kostenlose Bedienungsanleitung

Produkttyp	Dreiphasiger Stromverteiler
Marke	BEGLEC
Modell	BRITEQ PD-63A
Stromversorgung	380-400 V / 50 Hz, 63 A (CEE 5-polig)
Maximale Gesamtleistung	44 160 W (3 × 63 A)
Maximale Leistung pro Phase	14 490 W (63 A)
Maximale Leistung pro Ausgang	22 080 W (3 × 32 A)
Schutzklasse	Klasse I (Erdung erforderlich)
Fehlerstromschutz	Fehlerstromschutzschalter 30 mA, 4-polig
Leitungsschutzschalter pro Phase	2 × C32 (Iₙ=32 A, sofortige Auslösung 5 × Iₙ)
Netzkabel	1,5 m, 5 × 10 mm² (H07RN-F 5G10)
Interne Verkabelung	Leiter 63 A: 6 AWG (13,3 mm²); Leiter 32 A: 10 AWG (5,2 mm²)
Gewicht	10 kg
Anzeigen	Digitale 3-stellige Voltmeter und Amperemeter für jede Phase
Anzahl der Ausgänge	4 CEE 32 A dreiphasige Ausgänge (3P+N+E)
Maximale Betriebstemperatur	40 °C
Maximale Höhe	2 000 m
Wartung	Reinigung mit weichem Tuch; vierteljährliche Inspektion durch einen Fachmann
Sicherheit	Nur für Innenräume; nicht öffnen; vor Wartung trennen
Hauptfunktionen	Dreiphasenverteilung mit Fehlerstromschutz 30 mA, individuelle Leitungsschutzschalter, digitale Messungen

Häufig gestellte Fragen - BRITEQ PD-63A BEGLEC

Was ist die maximale Leistung des BRITEQ PD-63A?

Die maximale Gesamtleistung beträgt 44 160 W (3 × 63 A). Pro Phase liegt die Grenze bei 14 490 W (63 A) und pro Ausgang bei 22 080 W (3 × 32 A).

Wie teste ich den Fehlerstromschutzschalter?

Drücken Sie die Testtaste über dem Fehlerstromschutzschalter. Dies sollte sofort die Stromversorgung der Ausgänge unterbrechen. Führen Sie diesen Test alle 30 Tage durch, um die einwandfreie Funktion zu gewährleisten.

Kann ich das Gerät im Freien verwenden?

Nein, der BRITEQ PD-63A ist ausschließlich für den Innenbereich konzipiert. Setzen Sie es nicht Regen oder Feuchtigkeit aus, da dies ein Risiko von Stromschlag oder Brand darstellt.

Was tun bei Auslösung der Leitungsschutzschalter?

Vor dem Wiedereinschalten die Ursache der Auslösung (Überlast oder Fehler) ermitteln. Reduzieren Sie die Last auf der betroffenen Phase. Kurzschließen Sie niemals eine Sicherung. Ersetzen Sie Sicherungen durch identische Modelle (C32).

Wie reinige ich das Gerät?

Trennen Sie das Gerät vor der Reinigung vom Netz. Verwenden Sie ein weiches Tuch und normale Glasreinigungsmittel. Trocknen Sie die Teile gründlich. Die interne Reinigung darf nur von qualifiziertem Personal durchgeführt werden.

Welche Arten von Ausgangssteckdosen sind verfügbar?

Der PD-63A ist mit 4 CEE 32 A dreiphasigen Ausgängen (3P+N+E) ausgestattet. Für die Modelle PD-32A gibt es Varianten mit 16 A Steckdosen.

Was ist der Unterschied zwischen PD-32A und PD-63A?

Der PD-63A unterstützt eine Gesamtleistung von 44 160 W (Eingang 63 A) gegenüber 22 080 W beim PD-32A (Eingang 32 A). Der PD-63A hat 4 CEE 32 A Ausgänge, während der PD-32A einen CEE 32 A Ausgang und sechs 16 A Steckdosen hat.

Kann das Gerät vom Benutzer repariert werden?

Nein. Öffnen Sie das Gerät niemals; es enthält keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen einem qualifizierten Techniker. Das Öffnen führt zum Erlöschen der Garantie und birgt ein Risiko von Stromschlag.

Welches Zubehör ist enthalten?

Die Verpackung enthält den Verteiler PD-63A und die Bedienungsanleitung. Das 1,5 m lange Eingangskabel ist integriert.

Welche Sicherheitsvorkehrungen sind wesentlich?

Die Installation muss von einem qualifizierten Elektriker durchgeführt werden. Überprüfen Sie, ob die Versorgungsspannung den Spezifikationen entspricht (380-400 V). Überschreiten Sie niemals die angegebenen maximalen Leistungen. Testen Sie den Fehlerstromschutzschalter alle 30 Tage.

BEDIENUNGSANLEITUNG BRITEQ PD-63A BEGLEC

Bedienungsanleitung DE

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

32A draden: 10AWG (5,2mm^2) - 16A draden: 14AWG (2,1mm^2)

Afmetingen:

zie afbeeldingen

Gewicht:

PD-63A

Voeding:

IEC60309 standard, industrielle CEE-63A stekker

Maximum totale vermogen:

380V-400V/50Hz, 3fasen, 5draden (3P + N + E)

Maximum vermogen per fase:

44.160Watt (3x 63A)

14490Watt (63A)

63A draden: 6AWG (13,3mm^2) - 32A draden: 10AWG (5,2mm^2)

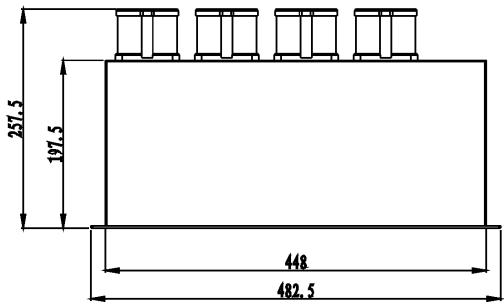

Afmetingen:

zie afbeeldingen

Gewicht:

7,4 kg

BEDIENUNGSCANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb deses BriteQ®-Produkt entschieden haben.itte lessen Sie die these Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochlichkeiten, die these Gerat bietet, sowie zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor.

• Vorliegender Drehstromverteiler wurde entwickelt, um die Sicherheit sowohl in mobilen oder Leihanlagen als auch in festen Anlagen zu verbessern.
• Design und Bauweise erfüllen die hochsten europäischen und internationalen Sicherheitsstandards.
• Der Fl-Schutzschalter 4-polig verhindert Elektroschocks.
• Überdimensionierte innere Verdraughtung für eine höhere Verlässlichkeit!
• Angepasste digitale 3-stellige Voltmeter pro Phase.
• Angepasste digitale 3-stellige Amperemeter pro Phase.
  Zwei Modelle sind verfügbar:

PD-32A

Zwei automatische Schutzschalter C16 (16A - 1P+N) pro Phase
- 1,5m langes Netzeingangskabel (3x 32A, 5-adrig), ausgestattet mit CEE (3P+N+E) 32A Eingangsstecker
- CEE (3P+N+E) Ausgangssteckdosen (3x 32A, 5-polig) für Bypass
- 6x Schuko-Ausgangssteckdosen 16A an der Rückfront (2 Steckdosen pro Phase), 3 verschiedene Modèle verfügbar:
- PD-32A/FR: Französische/belgische blaue Netzsteckdosen 16A
- PD-32A/GE: deutsche 16A blaue Schukos (CEE 7/4)
- PD-32A/SA: Südafrikanische 16A blaue Netzsteckdosen 16A

PD-63A

• Automatischer Schutzschalter C32 (32A - 3P) pro Ausgang
• 1,5m langes Netzeingangskabel (3x 63A, 5-adrig), ausgestattet mit CEE (3P + N + E) 63A Stecker

• 4x CEE (3P+N+E) 32A Ausgangssteckdosen (3x 32A, 5-polig)

• Extrem robustes 19"3U Metallgehause

VOR DER ERSTBENUTZUNG

Überprüfen Sie den Inhalt:

1. Folgende Teile müssen sich in der Geräteverpackung befinden:

2. PD-32A oder PD-63A.
   Bedienungsanleitung

Wichtige Hinweise:

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen.Solle tdes Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern setzen Sie sich unverzuglich mithemr Händler in Verbindung.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitschinweise und Warnungen in der Bedienungsanleitung halt. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung zum zukünftigen Nachschlagenitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Geratsitte Bedienungsanleitung beifugen.
• Aus Umweltschutzgründen Verpackungitte wiederverwenden oder richtig trennen.

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfernen Sie keines der Gehäuserteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Dreeick weist den Benutzer darauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

Dieses Symbol bedeutet: Klasse I Klassifizierung

Die Vorrichtung ist geeignet zur Installation auf gängigen entflammbaren Oberflächen. Gängige entflammbare Oberflächen umfassen Baumaterialien wie Holz oder holzhaltige Baustoffe mit einer Dicke von über 2mm.

• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation setzen sie das Gerätitte nach dem Transport in einer warmen Umgebung eine Zeit zum Temperaturausgleich stehen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschäftigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Gerats gelangen给你们. Keine mit Flüssigkeit gefüllten Gegenstände, z.B. Vasen, auf das Gerät stellen. Kurzschluss oder Fehlfunktion können die Folge sein. Falls es noch einmal vorkommen sollen,itte sofort Netzsteckerziehen und vom Stromkreis trennen.
• Offene Brandquellen, wie z.B. brennende Kerzen, sollenn nicht auf das Gerät gestellt werden.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrenne Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Um sicherzustellen, dass die automatischen Schutzschalter korrekt Funktionieren, darf das Gerät nicht in Höhen über 2000m eingesetzt werden.
• Das vorliegende Gerät muss mit einer Wechselspannung zwischen 380V und 400V / 50Hz betriebenen werden.
• Niemals die auf vorliegendem Gerät angegebene Höchstleistung überschreiben!
• Niemals vorliegenden Gerät während eines Gewitters benutzen oder anschließen: das Gerät könnte durch Überspannung zerstört werden!
• Stets Netzsteckerziehen, wenn Gerat für längeren Zeitraum nicht genutzt oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen setzen.
• Sicherstellen, dass Netzspannung mit Geräteaufkreber übereinstimmt.
  Die Netzsteckdose sollte immer gut erreichbar sein, um das Gerät vom Netz zu trennen.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muss diese durch den Hersteller, seinen Vertrieb oder durch eine qualifizierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
  Ausschließlich vorschrifsmäßige Kabel zur Installation verwenden.
• Gerät nicht offen. Abgesehen vom Tausch der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion Gerät nicht benutzen und sich mit dem Handler in Verbindung setzen.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

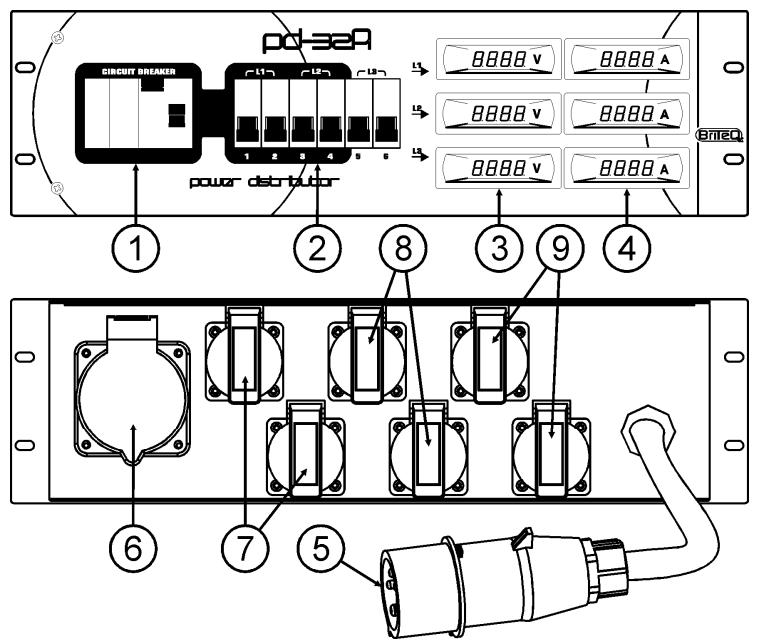

FUNKTIONEN (PD-32A)

1. FI-SCHUTZSCHALTER: Dies ist eine unerlässliche Sicherheitsvorrichtung des Stromverteileers! Wenn jemand aus Versehen eine der Hauptzuleitungen berührt, können diese Person durch einen Fehlerstrom, der durch ihren Körper goht, einen tödlichen Stromschlag erleiden. Sobald ein solcher Fehlerstrom in der Anlage entdeckt wird, werden die Stromverteilerausgabe abgescheltet. Der maximal zulässige Fehlerstrom ist auf 30mA festgelegt. Unter normalen Betriebsbedingungen muss der Hebel an der rechten Seite nach oben stehen.
   Wichtig: Die Funktionen des vorliegenden Gerätes sollen einmal pro Monat durch Drücken des Testknapfs an der Oberseite getestet werden: die Ausgänge müssen dann�始t vom Netz getrennt sein.
2. EINZELSCHUTZSCHALTER: Jede der 3 Phasen ist durch zwei automatische Schutzschalter C16 gesichert. Unter normalen Betriebsbedingungen muss der Hebel nach oben stehen.
3. VOLTMETER: Jede der 3 Phasen hat ihr eigenes digitales 3-stelliges Voltmeter.
4. AMPEREMETER: Jede der 3 Phasen hat ihr eigenes digitales 3-stelliges Amperemeter.
5. 32A-EINGANG: 1,5m langesNetzeingangskabel (3x 32A, 5-adrig), ausgestattet mit CEE (3P + N + E) 32A Eingangsstecker.
6. 32A-AUSGANG: CEE (3P+N+E) Ausgangssteckdose (3x 32A, 5-polig), geeignet zur Durchführung von bis zu 32A Dreiphasenstrom. Achten Sie darauf, dass der zulässige Gesamteingangsstrom nicht überschritten wird!
7. 16A-AUSGANG PHASE1: zwei 230V/16A Ausgangssteckdosen, angeschlüssen an Phase1 (L1)
8. 16A-AUSGANG PHASE2: zwei 230V/16A Ausgangssteckdosen, angeschlossen an Phase2 (L2)
9. 16A-AUSGANG PHASE3: zwei 230V/16A Ausgangssteckdosen, angeschlüssen an Phase3 (L3)

FUNKTIONEN (PD-63A)

1. FI-SCHUTZSCHALTER: Dies ist eine unerlässliche Sicherheitsvorrichtung des Stromverteileers! Wenn jemand aus Versehen eine der Hauptzuleitungen berührt, können diese Person durch einen Fehlerstrom, der durch ihren Körper gehgt, einen tödlichen Stromschlag erleiden. Sobald ein solcher Fehlerstrom in der Anlage entdeckt wird, werden die Stromverteilerausgänge abgeschelt. Der maximal zulässige Fehlerstrom ist auf 30mA festgelegt. Unter normalen Betriebsbedingungen muss der Hebel an der rechten Seite nach oben stehen.
   Wichtig: Die Funktionen des vorliegenden Gerätes sollen einmal pro Monat durch Drücken des Testknapfs an der Oberseite getestet werden: die Ausgänge müssen dann�始t vom Netz getrennt sein.
2. EINZELSCHUTZSCHALTER: Jede der 4 Ausgabe (A, B, C, D) ist durch drei automatische Schutzschalter C32 geschützt. Unter normalen Betriebsbedingungen muss der Hebel nach rechts zeigen.
3. VOLTMETER: Jede der 3 Phasen hat ihr eigenes digitales 3-stelliges Voltmeter.
4. AMPEREMETER: Jede der 3 Phasen hat ihr eigenes digitales 3-stelliges Amperemeter.
5. 63A EINGANG:1,5m langesNetzeingangskabel (3x 63A, 5-adrig), ausgestattet mit CEE (3P + N + E) Eingangsstecker.
6. 32A 3-PHASEN-AUSGANG A: CEE (3P+N+E) Ausgangssteckdose (3x 32A, 5-polig). Dieser Ausgang ist durch die 3 automatischen Schutzschalter C32 mit der Kennzeichnung "A" auf der Vorderfront geschützt.
7. 32A 3-PHASEN-AUSGANG B: CEE (3P+N+E) Ausgangssteckdose (3x 32A, 5-polig). Dieser Ausgang ist durch die 3 automatischen Schutzschalter C32 mit der Kennzeichnung "B" auf der Vorderfront geschützt.
8. 32A 3-PHASEN-AUSGANG C: CEE (3P+N+E) Ausgangssteckdose (3x 32A, 5-polig). Dieser Ausgang ist durch die 3 automatischen Schutzschalter C32 mit der Kennzeichnung "C" auf der Vorderfront geschützt.
9. 32A 3-PHASEN-AUSGANG C: CEE (3P+N+E) Ausgangssteckdose (3x 32A, 5-polig). Dieser Ausgang ist durch die 3 automatischen Schutzschalter C32 mit der Kennzeichnung "D" auf der Vorderfront geschlossen.

INSTALLATIONSANLEITUNG

LEBENSGEFAHR:

Vorliegenden Gerät darf nur von einem zugelassenen und qualifizierten Elektriker installiert und angeschlossen werden!

Die Elektroinstallation muss alle Sicherheitsbestimmungen und technischen Normen für Elektroinstallationen in Ihr dem Land erfüllen!

Die vollständige Installation muss vor der Inbetriebnahme von einem anerkannten Fachmann abgenommen werden!

Jegliche Änderung an einer bestehenden Installation macht ebenfalls eine erneute Abnahme erforderlich!

• NETZEINGANG: Das Gerät muss über eine CEE Steckdose 32A 380-400V, 5-polig an das Netzangeschlossen werden. Die Höchstgesamtlast beträgt 22.080 Watt, die nie übersritten werden dar!
• AUSGÄNGE: Jede Phase wird über 2 getrennte 16A Ausgangssteckdosen angeschlossen. Die Höchstlast pro Phase beträgt 7.360Watt, wobei jeder 16A Ausgangssteckdose maximal 3.680 Watt tragt, die nie übersritten werden damit!

WARTUNG

Schalten Sie das Gerät aus undziehen Sie das Netzkabel aus dem Stecker, BEVOR Sie mit den Wartungsarbeiten beginnen!!

Während der Wartung sind folgende Punkte ganz besonders zu beachten:

• Sümmtliche Schrauben zur Installation und Befestigung jeglicher Teile müssen fest angezogen und rostfrei sein.
• Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehnte Decken))dürfen keine Anzeichen von Verformung aufweisen.
• Netzkabel muss stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert werden.
• Mit weichem Tuch und gewöhnlichem Glasreiniger saubern.
• Alle Teile stets gut abtrocknen.
• Der Zustand des Geräts und seiner Installation muss alle 3 Monate durch einen zugelassenen Fachmann überprüft und abgenommen werden!

Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifiziertem Personal durchführten zu halten!

TECHNISCHE EINZELHEITEN

PD-32A

Leistungsaufnahme:

IEC60309-Norm, CEE-32A Industriestecker

380V-400V/50Hz, 3-phasig, 5-polig (3P + N + E)

22,080Watt (3x 32A)

Maximale Gesamtlast:

7360Watt (32A)

Maximale Last pro Ausgang: Schutzklasse:

Klasse I (darf nur an Steckdosen der Klasse I angeschlossen werden) 30mA

Max. Verluststrom:

Automatische Sicherungen/Phase:

2x C16 (I_n = 16A momentaner Auslosestrom = 5× I_n

Durchmesser Anschlussleitung:

5x 6mm² (H07RN-F 5G6)

Durchmesser innere Verdrahtung:

32A-Leitungen: 10AWG (5,2mm²) - 16A-Leitungen: 14AWG (2,1mm²)

Abmessungen:

siehe Zeichnung

Gewicht:

7,4 kg

PD-63A

Leistungsaufnahme:

IEC60309-Norm, CEE-63A Industriestecker

380V-400V/50Hz, 3-phasig, 5-polig (3P + N + E)

Maximale Gesamlast:

44.160Watt (3x 63A)

Maximale Last pro Ausgang:

22.080Watt (3x 32A)

Schutzklasse:

Klasse I (darf nur an Steckdosen der Klasse I angeschlossen werden)

Max. Verluststrom:

30mA

Automatische Sicherungen / Phase:

2x C32 (I_n = 32A momentaner Auslosestrom = 5× In

Durchmesser der Anschlussleitung:

5x 10mm^2 (H07RN-F 5G10)

Durchmesser innere Verdraughtung:

63A-Leitungen: 6AWG (13,3mm²) - 32A-Leitungen: 10AWG (5,2mm²)

Abmessungen:

siehe Zeichnungen

Gewicht:

10 kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieser Benutzerhandbuches von unserer Website herunterlagen: www.beglec.com
