BEDIENUNGSANLEITUNG AMP 400.2 BEGLEC

Bedienungsanleitung DE

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these JBSystems®-Produkt entschieden haben.itte lessen Si deese Bedienungsanleitung sorgfaltig vor der Inbetriebnahme durch, zur vollen Ausschopfung der Mochglichkeiten, die these Gerat bietet, sowie zu ihrer eigenen Sicherheit.

EIGENCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entspruchende Dokumentation liegt beim Hersteller vor.

• Professioneller 2-Kanal-Veränderer
• Extrem kompaktes 19" Gehäuse, Höhe nur 1U (44 mm)
• Leichtgewichtiges Design durch Soft-Start-Schaltnetzteil (SMPS)
• 3 Verständerkomodo: Stereo-, Mono- und Brückenmodus
• Sehr leistungsfähige Kuhlung durch Einsatz von temperaturgeregelten Lüfter.
• Spitzenbegrenzer vermeiden Signalverzerrungen
  Schaltbarer 75Hz /-24dB Hochpassfilter (low cut)
• Einstellbare Eingangsempfindlichkeit: 0.775V 1,0V 1,44V
  Ground lift-Schalter
• Eine Plastikabdeckung (enthalten) kann zum Schutz vor unauthorisierten Veränderungen des Input-Pegels angebracht werden.
• Absicherung gegen DC Störung + hohe Temperatur + Überlast und Kurzschluss
• Symmetrische XLR-Eingänge & Klinkenausgänge: in Reihe schalten von mehreren Verständern
• 3 Speakon® Ausgabe: linke + rechte Kanäle + Brücke

VOR DER ERSTBENUTZUNG

Wichtige Hinweise:

• Vor der Erstbentutzungitte das Gerat zuerst auf Transportschaden uberprüfen. Sollte das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern setzen Sie sich unverzuglich mithemr Handler in Verbindung.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung halt. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung zum zukünftigen Nachschlagenitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Geratsitte Bedienungsanleitung beifugen.
• Aus Umweltschutzgründen Verpackungitte niederverwenden oder richtig trennen.

Überprüfen Sie den Inhalt:

Folgende Teile müssen sich in der Geräteverpackung befinden:

Bedienungsanleitung
- Endstufe
Stromkabel.
- Plastikabdeckung + 4 Schrauben

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfern Sie keines der Gehauseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Drieck weist den Benutzer darauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreick weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Gerätsitte nach dem Transport in eine warmer Umgebung zum Temperaturausgleich eine Zeit ausgescheltet stehen halten. Kondensation kann zu Leistungsverlust des Geräts oder gar Beschädigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Gerats gelangen loennen. Keine mit Flüssigkeit gefüllten Gegenstände, z.B. Vasen, auf das Gerät stellen. Kurzschluss oder Fehlfunktion konne die Folge sein. Falls es noch einmal vorkommen solte,itte thereof Netzstecker siehen und vom Stromkreis trennen.
• Offene Brandquellen, wie z.B. brennende Kerzen, sollenn nicht auf das Gerät gestellt werden.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrenne Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Minimalabstand um das Gerät für ausreichende Kühlung = 3cm.
• Stets Netzsteckerziehen, wenn Gerät für längeren Zeitraum nicht genutzt oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen setzen.
• Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt.
  Die Netzsteckdose sollte immer gut erreichen sein, um das Gerät vom Netz zu trennen.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muss diese durch den Hersteller, seinen Vertrieb oder durch eine qualifizierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Das Gerät ist nicht vollständig vom Netz getrennt, wenn der Netzschalter sich in der AUS-Stellung befindet.
• Um den gesetzlichen Sicherheitsbestimmungen zu entsprechen, muss体系建设 geerdet werden.
• Gerät nicht öffnen. Abgesehen vom Tausch der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion Gerät nicht benutzen und sich mit dem Handler in Verbindung setzen.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

INSTALLATIONSANLEITUNG:

• Stellen Sie das Gerät in einem gut belufteten Raum auf, wo es nicht Feuchtigkeit und hohen Temperatoren ausgesetzt wird.
• Plazieren und benutzen Sie das Gerät für eine langere Zeit darüber auch warmen Geräten wie Veränderer, Lampen, etc., können es die Funktion des Gerats beeinträchtigen.
• Das Gerät kann in 19" Racks eingebaut werden. Benutzen Sie dazu die in der Frontblende eingelassenen Löcher.

• Sollte das Gerät in ein Flightcase eingebaut werden, achten Sie auf eine gute Luftzirkulation.

• Wenn das Gerät aus einer kalten Umgebung an einem warmen Ort aufgestellt wird, kann sich Kondenswasser bilden. Um Fehl Funktionen zu vermeiden, sollen den Sie das Gerät für ca. 1 Stunde vom Stromnetz trennen.

WARTUNG

Säubern Sie das Gerät indem Sie ein Tuch keinlich befeuchten und das Gerät Vorsichtig damit reinigen. Vermeiden Sie das Wasser in das Gerät kommt.

Verwenden Sie keine starken Flüssigkeiten wie Benzin oder Lösungsmittel, Sie zerstören das Gerät. Säubern Sie regelmäßige Ventilationsöffnungen mit einem Staubsauger. Dies hilt den Ventilatoren im Verständer die Kühlung aufrechtzuerhalten damit das Gerät nicht überhützt.

ANSCHLUSSE

Seien Sie sich sicher das Sie dass Gerät abgeschellt haben bevor Sie Veränderungen an der Verkabelung vornehmen. Für die Signal Eingänge empfehlen wir die XLR Verbindungen zu verwenden. Um ihren gute Audio Qualität zu Gewährleisten verwenden Sie ausschließlich gute Kabel. Sie konnen z.B: JB Kabel verwenden mit dem Bestell Code 7-0061 (XLR/XLR L=1m) oder 7-0063 (XLR/XLR L=5m). Für die Lautspricher empfehlen wir die Speakon® Ausgänge zu verwenden. Passend waren folgende JB Kabeln, Code 2-0505 (L=5m) oder 2-0510 (L=10m).

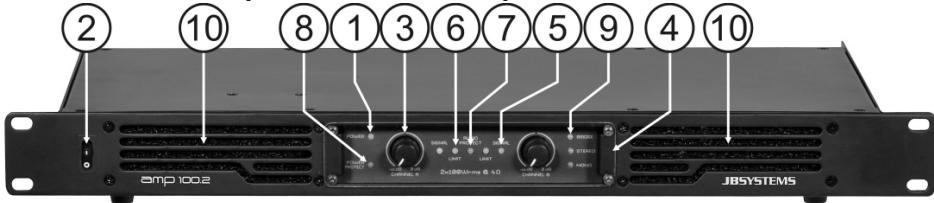

FUNKTIONEN (VORDERSEITE)

1. POWER LED: These weiBé LED Lampe leuchtet wenn Sie den Hauptschalter (2) einschalten.
2. HAUPTSCHALTER: Verwenden Sie diesen Schalter um das Gerät Ein- und Auszuschalten. Ein paar Sekunden nach einschalten des Gerätes ist es Einsatzbereit.

3. LAUTSTÄRKE REGLER: Mit diesen Potentiometern regeln Sie die Lautstärke des Verständrakers. jeder Kanal ist getrennt regelbar. Sie können diese Controller benützen um ein Maximum an Lautstärke zu erreichen.

4. Drehen Sie beiden Regler(3) an der Endstufe nach links.

5. Legen Sie Musik auf und vergewissem Sie sich das die VU Anzeige an Ihr Hem Mixer auf 0dB stehen. (Von Zeit zu Zeit kann es vorkommen das die rote Zone aufleuchtet)
6. Stellen Sie den Master Regler am Mischpult auf Maximale Lautstärke.
7. Betätigen Sie am Verständner so lange die Lautstärkenregler(3), bis Sie die Lautstärke erreicht haben die Sie wollen.
8. Sorgen Sie davon das niemand die Lautstärkenregler der Endstufe erreichen kann. Stellen Sie die Lautstärke auf ihren persönlichen maximalen Pegel ein. Ihr Nachbarn werden froh darüber sein ...@ (in den meisten fallen der DJ nicht...@)

Hinweis: Im mono und Bridge Modus, dient nur der linke Lautstärkenregler am Veränder zum adjustieren der Lautstärke.

1. Plastikabdeckung: wenn Sie nicht wollen, dass dritte an dem Input-Pegel des Verstärkers etwas verändern, dann montieren Sie einfach die mitgelieferte Plastikabdeckung. Alles ist weiterhin sightbar kann jedoch nicht mehr verändert werden.
2. SIGNAL-LEDS: These LED's zeigen an, dass an den Eingangen ein Musiksignal anliegt.
3. LIMIT LEDs: Schaltet sich ein, wenn die maximale Lautstärke erreicht ist und bevör das Signal zu verzieren beginn. Sie zeigen an, dass sich der eingebaute Begrenzer einschaltet. Von Zeit zu Zeit kann es vorkommen dass die LimitLEDs aufleuchten. Wenn Sie über einen längeren Zeitaum aufleuchten, drehen Sie die Lautstärke am Veränder zu halten!

4. AUDIO PROTECT LED: Die Protektion LED leuchtet auf wenn die Lautsprecher vom Verträger abgeklemmt sind. Diese Schaden tritt aus folgenden Situationen auf:

5. Wahlrend der ersten Sekunden nach einschalten der Endstufe.

6. Wenn die Temperatur des Leistungsvermösters zu hoch geworden ist.

7. In Folge eines technischen Defektes: Wechselstromschutz, Überspannung, Kurz-Schluss, ...
   Während des Ausschaltens des Verständr kann es vorkommen das die "protect led" für eine kurze Zeit aufleuchten.

8. Spannungsschutz LED: leuchtet für 3 bis 4 Sekunden auf wenn der Verständner eingeschaltet wird. Während des Betriebs leuchtete diese LED nur wenn ein Problem in der Spanningsversorgung vestgestellt wird. In thisem Fall das Gerät ausschalten.

9. BETRIEBS-LEDS: Diese LED's zeigen den Betriebsmodus an. Schalter (14) auf der Geräterückseite dient der Einstellung auf einen der 3 möglichen Modi:

10. STEREO MODUS: Das ist der herkömmlichste Modus, beiden Kanäle arbeiten getrennt.

11. MONO MODUS: Dies ist im Grunde identisch mit dem Stereomodus, jedoch sind die Eingänge beider Kanale zusammen geschaltet, so dass der Ausgang in Mono erfolgt. In thisem Fall benutzen Sie nur den Eingang des linken Kanals, um beide Ausgangskanäe zu betreiben.

12. BRIDGE MODUS: Beide Kanäle sind in "Bridge-modus" verbunden, um einen Monoausgang mit higherer Leistung zu erreichen.

13. VENTILATOR UND LÜFTUNGSÖFFNUNGEN: Während des Betriebes erzeugt der Versteller Hitze die abgefuhrt werden muss. Die Lüfter im Inneren des Verstellerkurs mussen in der Lage sein die Hitze am effektivsten abzuführen. Dafür ist es absolut wichtig die Lüftungsöffnungen nicht zu verdecken, da der Versteller sonst überhützt wird.

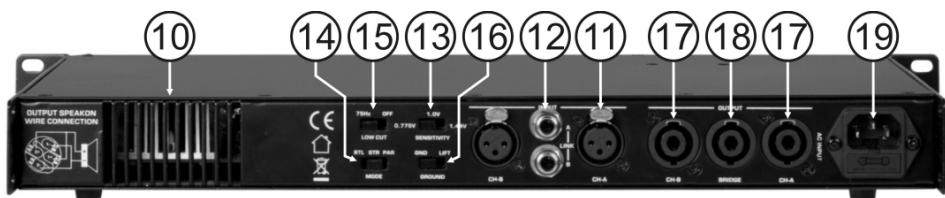

FUNKTIONEN (RÜCKSEITE)

1. XLR Eingänge: Sie können diese symmetrischen Eingänge an symmetrische und unsymmetrische Audio Quellen anschlossen (z.B. DJ Mixer):

2. Symmetrischer Ausgang: Verwenden Sie gute symmetrische XLR/XLR Audio Kabel.
   z.B: JB Systems 7-0061 (XLR/XLR L=1m) or 7-0063 (XLR/XLR L=5m)
   Verkabelung der XLR Verbindung: PIN1: GND PIN2: pos+ PIN3: neg-

3. Unsymmetrischer Ausgang: Verwenden Sie gute Qualitäts XLR/Cinch Audio Kabel. Zum Beispiel: JB Systems 2-0445 (XLR/Cinch L=1.5m)

4. KLINKEN BUCHSEN Eingänge: Sie können diese symmetrischen Eingänge an symmetrische und unsymmetrische Audio Quellen anschlossen (z.B: DJ Mixer):

5. Symmetrischer Ausgang: Verwenden Sie gute Qualitäts Klinken/Klinken Audio Kabel.

Verkabelung der Buchsen Verbindung: Buchse: GND Randbogen: pos+ Ring: neg -

• Unsymmetrischer Ausgang: Verwenden Sie gute Qualitäts XLR/Cinch Audio Kabel.

Zum Beispiel: JB Systems 2-0430 (JACK/Cinch L=1.5m) oder 2-0435 (L=3.0m)

Anmerkung: Dir XLR- und Klinke-Eingänge sind parallel geschättet. Wenn Sie also mehrere Veränderungen haben, die das gleiche Eingangssignal besteht, können sie eingeführen. Und das Signal zum ersten Veränderungen durchschnittend (Klinke oder XLR).

1. INPUT SENSITIVITY Schalter: Mit thisem Schalter konnen Sie die Eingangsempfindlichkeit des Verständers perfect abgleichen: 0,775V; 1,0V or 1,44V.
2. OPERATION MODE Schalter: Wird verwendet um die Betriebsart einzustellen. Am meisten üblich ist der "Stereo" Modus. Wenn Sie mehr Leistung benöltigen, konnen Sie den Versteller im Bridge oder Parallel Modus verwenden. Weitere Informationen unter Punkt 9 und "BEDIENUNGSHINWEISE".
3. Tiefpass-Filter Schalter: eliminiert alle niedrigen Frequenzen unter 75Hz. Kann genutzt werden wenn z.B. keine Lautspricher angeschlüssen werden, welche zumeist niedrige Frequenzen nicht verarbeiteten können.

4. GROUND LIFT Schalter: In manchen Fällen kann ein Rauschen auftreten. Schalten Sie den Ground Lift Schalter in die Position "Lift" und das Rauschen verschwindet.

5. L+R SPEAKON AUSGÄNGE: Verwenden Sie diese Speakon® Anschlüsse um ihre Laufsprecher anzuschreiben. Sie verkabeln die Verbindungen wie folgenden:

6. POS (+) = Speakon Anschluss PIN1+ und PIN2+

7. NEG(-) = Speakon Anschluss PIN1- und PIN2-

8. BRIDGE SPEAKON AUSGÄNG: Mit diesen Speakon Anschluss schließen Sie ihren Laustprecher in Bridge modus an. Weitere Informationen finde Sie unter Punkt 3 und 12. Die Belegung des Speakon Anschlusses ist wie folgt:

9. POS (+) = Speakon Anschluss PIN1+ und PIN2+

10. NEG(-) = Speakon Anschluss PIN1- und PIN2-

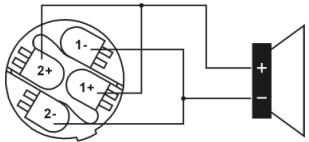

SPEAKON WIRE CONNECTION

1. STROM Eingang: Verwenden Sie das mitgelieferte Stromkabel um den Verständner an das Stromnetz anzuschreiben. Diese Verbindung verfügt auch über eine 20mm Glassicherung. Ersetzen Sie eine kaputte Sicherung immer durch keinä die selbst die in das Gerät gehört. (Sicherungs Daten befinden sich auf der Rückseite des Verständrakers, nahe am Stromanschluss)

BEDIENUNGSHINWEISE

STEREOBETRIEB:

• Schließen Sie das Audiosignal an den Eingängen (11/12) an.
• Stellen Sie den Betriebsmodusschalter (14) auf „Stereo" ein.
• Schließen Sie die entsprechenden Lautsprecher an den L+R Speakon® Ausgängen (17) an.
• Vergewisern Sie sich, dass die Netzspannung 230V~ beträgt, bevor Sie den Stecker in die geerdete Steckdose stecken.
• Stellen Sie beiden Lautstärkeregler (3) auf Null.
• Vergewissern Sie sich, dass am Eingang ein Musiksignal anliegt.
• Schalten Sie den Veränderer ein (2).
  Regeln Sie die Lautstärkeregler (3) auf das gewünschte Niveau.

BRIDGE MODUS BETRIEB:

• Schlieben Sie das Audiosignal am linken Eingang (11/12) an.
• Stellen Sie den Betriebsmodusschalter (14) auf „Überbrückung" ein.
• Schließen Sie den/die entsprechenden Laufsprecher an den Speakon Überbrückungs-Ausgangen (18) an.
• Vergewissem Sie sich, dass die Netzspannung 230V beträgt, bevor Sie den Stecker in die geerdete Steckdose stecken.
• Stellen Sie beiden Lautstärkeregler (3) auf Null.
• Vergewissern Sie sich, dass am linken Eingang ein Musiksignal anliegt.
• Schalten Sie den Verständner ein (2).
• Regeln Sie die linken Lautstärkeregler (3) auf das gewünschte Niveau und halten den rechten Lautstärkeregler auf Null.

MONOBETRIEB:

• Schließen Sie das Audiosignal am linken Eingang (11/12) an.
• Stellen Sie den Betriebsmodusschalter (14) auf „Mono“ ein.
• Schlieben Sie die entsprechenden Lautsprecher an den L+R Speakon® Ausgängen (17) an.
• Vergewissem Sie sich, dass die Netzspannung 230V beträgt, bevor Sie den Stecker in die geerdete Steckdose stecken.
• Stellen Sie beiden Lautstärkeregler (3) auf Null.
• Vergewissern Sie sich, dass am Eingang ein Musiksignal anliegt.
• Schalten Sie den Veränderer ein (2).
  Regeln Sie die linken Lautstärkeregler (3) auf das gewündte Niveau und halten den rechten Lautstärkeregler auf Null.

TECHNISCHE DATEN

	AMP 100.2	AMP 200.2	AMP 400.2
Power stereo 4Ω:	2x 100Wrms	2x 200Wrms	2x 400Wrms
Power stereo 8Ω:	2x 70Wrms	2x 130Wrms	2x 250Wrms
Power bridge 8Ω:	1x 200Wrms	1x 400Wrms	1x 800Wrms
Peak limiters:	ja	ja	ja
THD+N (stereo 8Ω):	<0,1%	<0,1%	<0,1%
Frequenzbereich(+/-1dB):	20-20.000Hz	20-20.000Hz	20-20.000Hz
Eingangsempfindlichkeit:	0,775V~1,0V~1,44V	0,775V~1,0V~1,44V	0,775V~1,0V~1,44V
S/N ratio (A-weighted):	>100dB	>100dB	>100dB
Slew Rate:	>20V/ms	>20V/ms	>20V/ms
Gewicht:	3,7kg	3,7kg	5,8kg
Abmessungen:	483x225x44 (19" / 1U)	483x225x44 (19" / 1U)	483x310x44 (19" / 1U)

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieser Benutzerhandbuches von unserer Website herunterlagen: www.beglec.com
