Diese Bedienungsanleitung dient dem schnellen Einstieg in das Arbeiten mit dem Drucker und soll auch dem ungeübten Benutzer den Umgang mit dem Gerët ermëglichen. Sie beschreibt die wichtigsten Funktionen des Druckers und enthält uneñäfliche Informationen für die alltägtiche Arbeit mit dem Gerët. Eine ausfühniiche Beschreibung des Druckers, seiner Leistungsmeñkmele und weiterführende Informationen enthält das Referenzhandbuch auf der Online-CD-ROM, die Sie auf der vonletzten Seite dieser Bedienungsanleitung finden. In der Bedienungsarileitung werden zwei Arten besonderer Hinweise verwendet, um wichtige Infommationen hervorzuheben. VORSICHT enthält Informationen, die beachtet werden müssen, um den Benutzer vor Schaden zu bewahren und Schäden am Drucker zu verhindem. HINWEIS enthält allgemeine oder zusätzliche Informationen zu einem bestimmten Thema. Lesen Sie die folgenden Hinweise genau durch, bevor Sie den Drucker in Betrieb nehmen. Dadurch schützen Sie sich und vermeiden Schäden an dem Gerät. Bewahren Sie diese Bedienungsanleitung an einem jederzeit zugänglichen Ort auf. Den Drucker auf stabilem Untergrund so aufstellen, daf er nicht zu Boden fallen kann. Den Drucker weder hoben Temperaturen noch direktem Sonnenlicht aussetzen. Keine Flüssigkeiten mit dem Drucker in Berührung bringen. Den Drucker keinen Erschütterungen, Stôfen oder Vibrationen aussetzen. Den Drucker nur an eine Steckdlose mit der richtigen Wechselspannung anschlieen. Fübren Sie Wartungsarbeiten und Reparaturen keinesfalls selbst aus, sondern verständigen Sie immer einen qualifizierten Servicetechniker. ‘Wenn Sie den Drucker vom Netz trennen wollen, immer den Netzstecker an der Steckdose zehen. Weitere Sicherheitshinueise finden Sie an entsprechender Stelle im Text. Installieren Sie zuerst den Adobe Acrobat Reader auf Festpilatte, falls dieses Programm nicht schon vorhanden ist. Befolgen Sie zur Installation die in der Readme-Datei im Verzeichnis READER aufgeführten Schritte, Doppelklicken Sie zum Starten der Online-Dokumentation im Datei-Manager (Windows 3.1) oder Explorer (Windows 95/Windows 98/Windows NT) auf die Datei START.PDF. Folgen Sie dann der Bedienerführung. Für den Fall, daB die CD-ROM fehlerhaft ist oder fehlt, wenden Sie sich bitte an Ihren Händler. Die Online-Dokumentation ist auch in gedruckter Form (gegen -Gebühr) oder im Intemet eältich. Hardwarevoraussetzungen mindestens: PC AT 486, 4-fach CD-ROM, 15"-Bildschinm, Maus. Die Online-Dokumentation auf CD-ROM enthält ausführiche Informationen zur Fehlersuche.

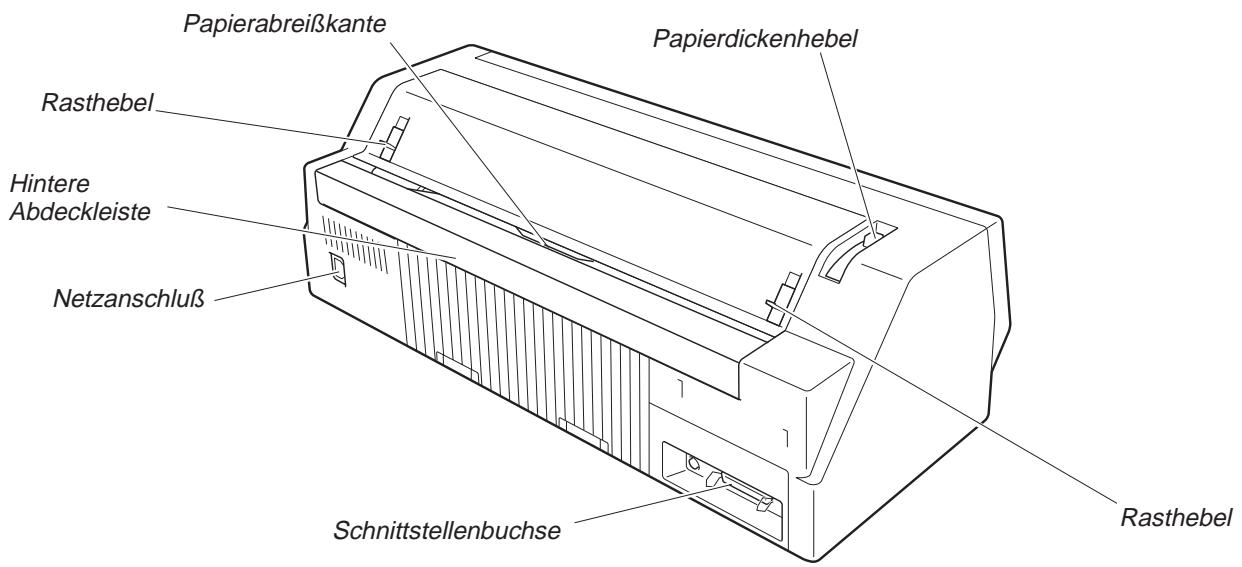

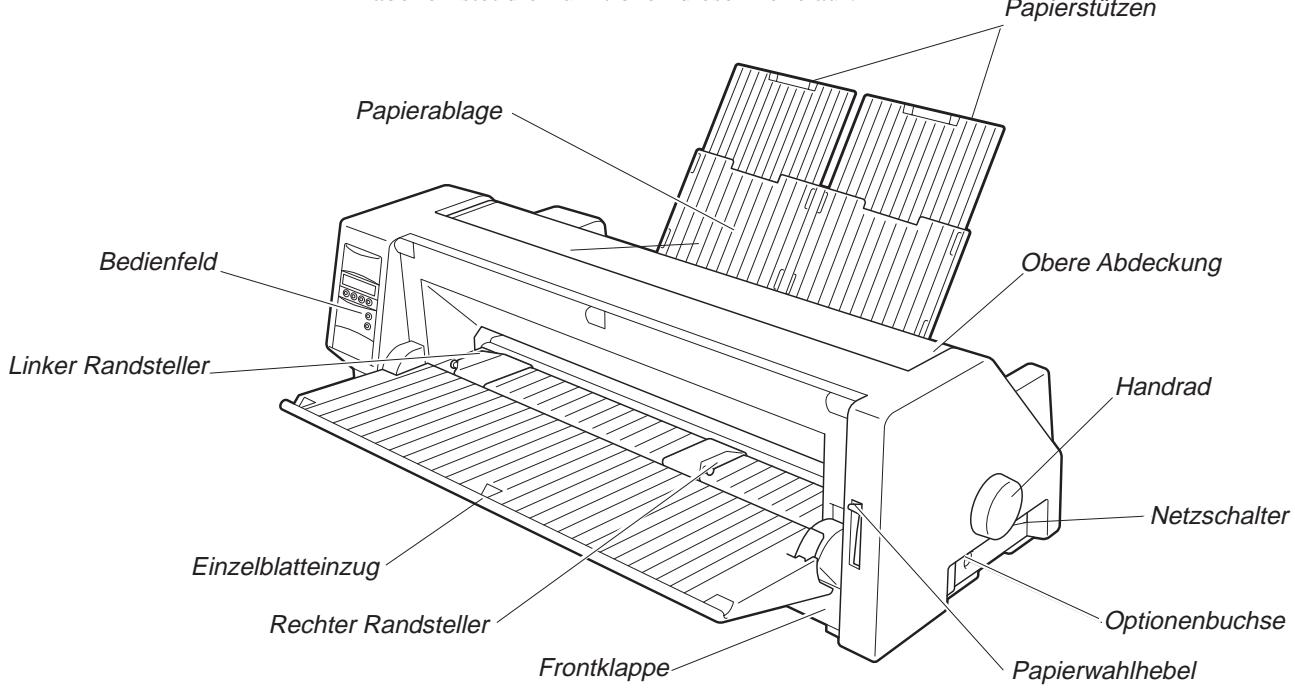

Der schnelle Einstieg Auf einen Blick Auf einen Blick In den folgenden Abbildungen sind alle Druckerteile aufgeführt, die sich daran anschlieRende Tabelle listet die Funktionen dieser Teile auf. ; Papierstützen Bedienfeld_ Obere Abdeckung Linker Randsteller__ — Handrad -——— Netzschalter Einzelblatteinzug ” Rechter Randsteller | Optionenbuchse Frontklappe: Papierwahlhebel PapierabreiBkante Rasthebel. Hintere Abdeckleiste — Netzanschlu& Schnittstellenbuchse ” Rasthebel

Auf einen Blick Der schnelle Einstieg Bezeichnung Funktion Bedienfeld Zeïgt den Druckerstatus an; wird verwendet, um zahlreiche Einstellungen vorzunehmen. Papierablage Wird als Papierablage für schon bedruckte Einzelblätter verwendet, wenn der Parameter ,F-Eject* in den Menüeinstellungen auf AUS gesetzt ist. Papierstützen Dienen zur Verlängerung der Papierablage. Obere Abdeckung Sol eine Farbbandkassette ersetzt, oder muB ein Papierstau beseitig werden, kann diese Abdeckung entfemt werden, um Zugang zu den betroffenen Teilen zu erhalten. Dient auBerdem dem Schutz des Bedieners vor den mechanischen Bewegungen im Drucker. Handrad Wird verwendet, um Papier manuel vor oder zurückzubewegen. Netzschalter Schaltet den Drucker EIN oder AUS. Optionenbuchse Wird venwendet, um die automatische Einzelblatzuführung (ASF) oder den optionalen zweiten Traktor anzuschlie&en. Papierwahlhebel Wird venwendet, um die vom Drucker zu verarbeitende Papierart zu wéhien: Einzelblattpapier (Hebel in oberer Position) Endlospapier (Hebel in unterer Position) Frontklappe Wird geëffnet, wenn Endlospapier eingelegt werden soll. Diese Klappe ist abgenommen, wenn die automatische Einzelblattzuführung (ASF) oder der optionale zweite Traktor angebracht ist. Rechter Randsteller Durch Ausrichten des rechten Rands eines Einzelblatts an dieser Führung kann ein ungleichmäfiger P apiereinzug verhindert werden. Einzelblatteinzug Wird geëffnet, um Einzelblätter einzuführen und dient als Papierstütze. Wird auBerdem als Ablage für bedrucktes Papier verwendet, wenn der Parameter ,F-Eject' in den Menüeinstellungen auf ASF, Single oder ALL gesetzt ist. Linker Randsteller Dient der Ausrichtung des linken Rands von Einzelblättemn. Rasthebel Ziehen der Hebel in Richtung Druckervorderseite ôffnet die Verriegelung und die obere Abdeckung kann geëffnet werden. Papierabrei&kante An dieser Stelle wird Endlospapier abgerissen. Drücken der Taste Tear transportiert das Papier bis zu dieser Position. Papierdickenhebel Wird venwendet, um den Druckkopfabstand in Überein- stimmung mit der verwendeten Papierdicke einzustellen. Einzelheiten siehe Seite 18, Druckkopfabstand einstellen. Schnittstellenbuchse Hier wird das Kabel für den AnschluB an den Computer eingesteckt. NetzanschluBbuchse Hier wird das Netzkabel angeschlossen. Hintere Abdeckleiste Dient zur Geräuschdämmung am Drucker. MuB abgenommen werden, wenn die Papierablage hochgeklappt wird.

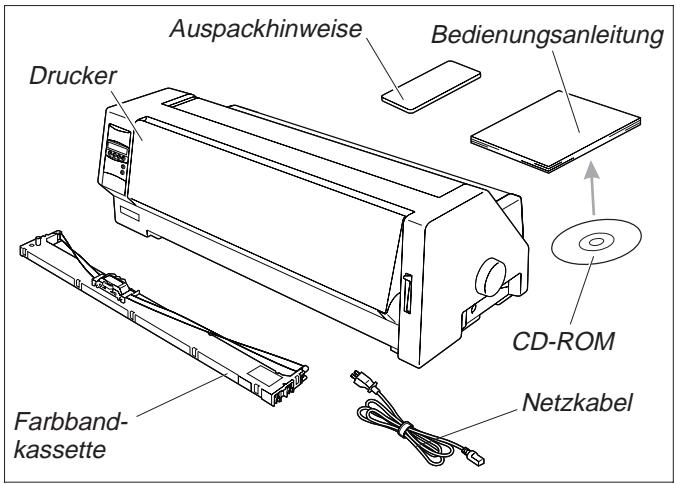

Der schnelle Einstieg Installation Installation > Drucker auspacken Offnen Sie hitte den Druckerkarton und überprüfen Sie, ob die folgenden Teile enthalten sind. Auspackhinweise — Beienungsanietung | 1fommieren Sie im Fall von Transportschäden oder fehlendem \ Zubehër bite Ihren Händler. Drucker 7 Entfemen Sie die Transportsicherungen wie in den Auspack- . © hinweisen beschrieben 2 Bewahren Sie den Karton und das Verpackungsmaterial an einem sicheren Platz für den Fall auf, daf der Drucker an einen ee anderen Ort transportiert werden soll. CD-ROM Netzkabel Farbband- kassette > Drucker aufstellen Den Drucker auf einer stbilen, ébenen und rutschfesten Oberfläche so aufstellen, daf er nicht herunterfallen kann. Der Zugang zum Bedienfeldund den Papiereinzügen mu gewähreistet und genügend Platz für das ausgeworfene Papier vorhanden sein. Wird Endlospapier häufig vor- und zurücktransportiert, den Drucker mäglichst so aufstellen, wie im Bild dargestellt. Beachten Sie bei der Wahl des Ortes, an dem Sie den Drucker aufstellen, auferdem folgende Gesichtspurikte: © Stellen Sie den Drucker keinesfalls in der Nähe von leicht entzimdlichen Gasen oder explosiven Stoffen auf. M Den Drucker keiner direkten Sonneneinstrahlung aussetzen. Läft es sich nicht vemeiden, daf das Gerät an einem Fenster steht, schützen Sie es mit einem Vorhang vor Sonnerilicht. Den Drucker môglichst in der Nähe des Computers aufstel- len, an den er angeschlossen wird. Der Abstand darf 2 Meter nicht üiberschreiten. B De Drucker in angemessenem Abstand von Heizkôrpem aufstellen. BDarauf achten, daB der Druckerweder extremen Temperatur- noch Luftfeuchtigkeitsschwankungen ausgesetzt wird. Staub- einwirkung vemxiden.

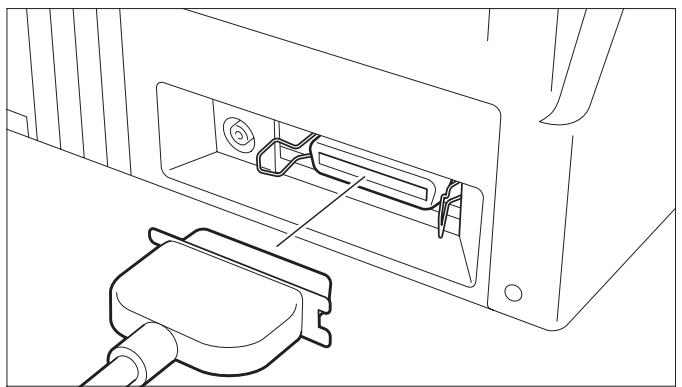

Installation Der schnelle Einstieg > Drucker anschlieBen Netzschalter | Stellen Sie sicher, daf das Gerët auf die richtige Spannung eingestelltist (z.B. 230 V in Europa, 120 V in den USA). Siéhe dezu das Typenschild nében dem Netzanschluf auf der Rück- seite des Druckers. Benachrichten Sie Ihren Händler, wenn dies nicht der Fall ist. © Nierrails den Drucker éinschalten, wenn er nicht auf die richtige Spannung eingestallt ist, da dies zu Vabinden Sie das Netzkabel wie im Bild gezeigt mit der Anschlufbuchse des Druckers. Stecken Sie den Stecker des Netzkabels in eine Steckdose. © Sicherstellen, daB Drucker und Computer ausge- schaltet sind. Den druckerseitigen Datenkabelstecker auf die Schnitistellen- buchse stecken und mit den Federklammem anetieren. Den anderen Stecker an den Computer anschlieRen. Der Netzschalter, mit dem der Drucker ein- und ausgeschaltet wird, befindet sich an der rechten Geräteseite, hinten.

Der schnelle Einstieg Bedienfeld Bedienfeld \i AL > Online-Modus

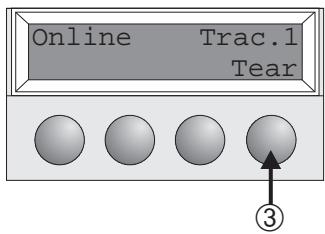

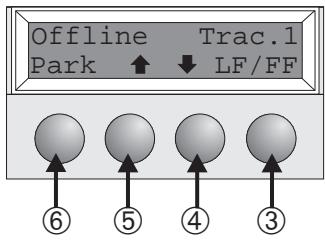

Über das Bedienfeld und seine Tasten steuern Sie die Arbeit mit dem Drucker. Die obere Zeile der Anzeige gibt AufschluR darüber, ob der Drucker sich im Online- oder im Offline-Modus befindet und welcher Papierweg (Trac.1 oder Einzel) gewählt ist. Nach dem Einschalten geht der Drucker automatisch in den Online-Modus. Nurin diesem Modus kann er Daten vom Computer empfangen. £ @ Schaltet Drucker Offline ( G-0 © Schaltet Drucker in den Setup-Modus Setup @® Taste Tear: Aktiviert die A breiffunktion bei eingelegtem Endlospapier | (siehe Seite 15). Wenn über dieser Taste Load steht, zeigt das an, daf kein NU Papier im Drucker ist, durch Tastendruck wird Papier in Druckposition transportiert. Nur in diesem Modus kônnen Schritt, Zeilen- oder Formularvorschübe über das Bedienfeld ausgeführt werden (siehe Seite 15). (Online. @ Schaltet Drucker Online Î G--0 © Schaltet Drucker in den Setup-Modus { Setup @ Wenn kein Papier eingelegt ist: Taste Load (siehe oben) l Wenn Papier eingelegtist: Kurzer Tastendruck: Zeilenvorschub (LF) NE Langer Tastendruck: Seitenvorschub (FF) @ KurzerTastendruck: Mikroschritt zurück Langer Tastendruck: dauerhafter Papierrückschub ® Kurzer Tastendruck: Mikroschritt vor Langer Tastendruck: dauerhafter Papiervorschub @ Macht Papierweg bei eingelegtem Papier frei und aktiviert Papierweg- Schnellumschaltung (siehe Seite 14). L © Setzt den Drucker in den Setup-Modus, in dem folgende Einstellungen f gewählt werden kônnen: © Schriftart und A nzahl der Zeichen pro Zoll (Menü Char). © Papierweg (Menü Pap.Weg) @ Abreikposition und erste Druckzeile (Menü Adjust) © Weitere Menüeinstellungen (Menü) Der Zugang zu den weiteren Menüeinstellungen ist werkseitig gesperrt. Wie diese Sperre auf- gehoben werden kann und welche Einstellungen môglich sind, wird in der Online CD-ROM, Kapitel 1, Bedienung (Menü-Modus entsperren) erläutert.

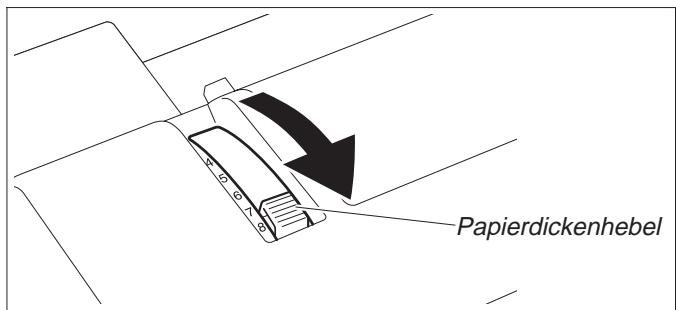

Farbbandkassette auswechseln Der schnelle Einstieg Farbbandkassette Ales Papier aus dem Drucker entfemen. ausvwechseln © | Stllen Sie vor dem Offnen der Abdeckung sicher, dal der Drucker ausgeschaltet ist. ET Den Papierdickenhebel in die Position ,8“ bringen.

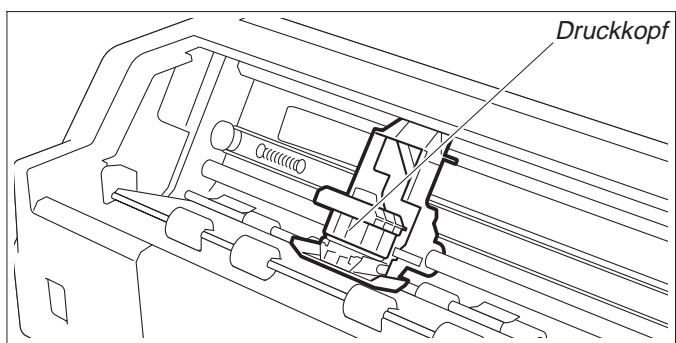

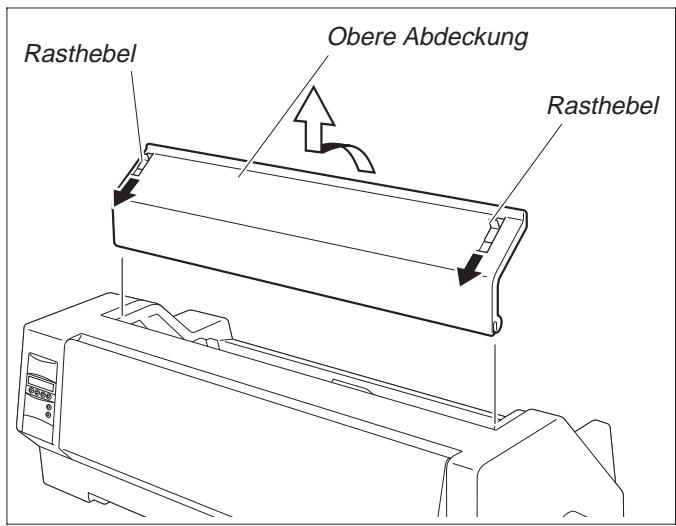

7 Papierdickenhebel Obere Abdeckung Die Rasthcbel der oberen Abdeckung, die auf der rechten und Rasthebel / linicen Seite in Ri 5 à . | À Ziehen und die Abdeckung abnehmen. Rasthebel Den Druckkopf etwa in die Mitte bewegen. deshalb, netallische Teile des Druckkopfs zu berüh- © Der Druckkopf kann hei£ sein. Vermsiden Sie es ren.

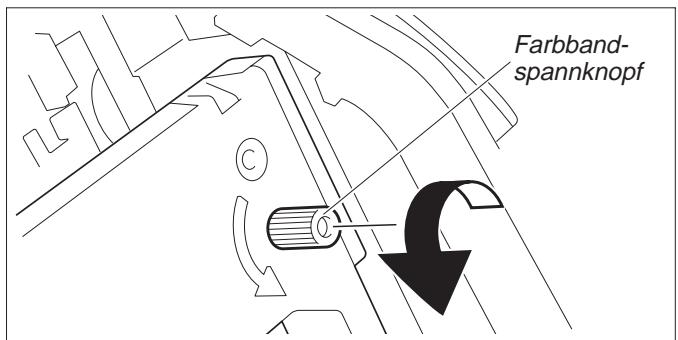

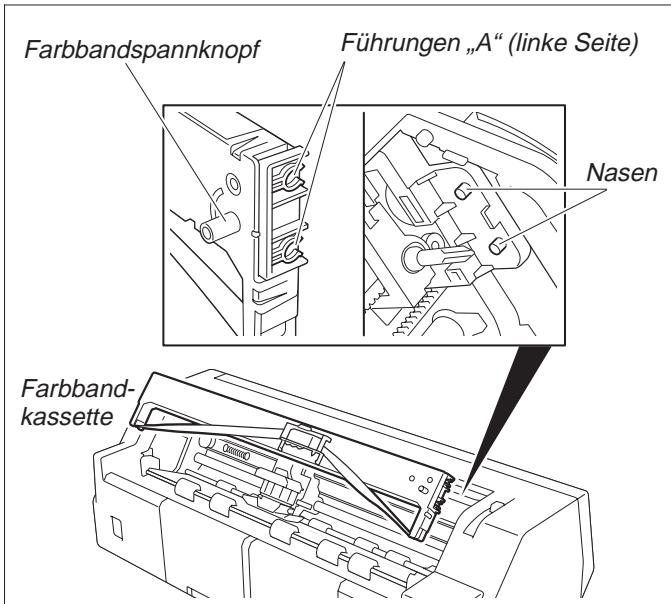

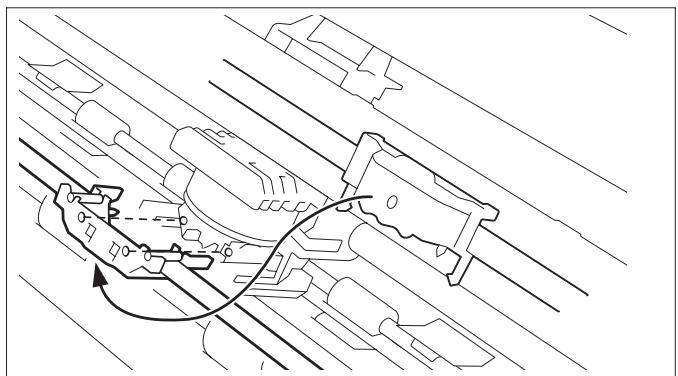

Der schnelle Einstieg Farbbandkassette auswechseln Farbbandspannknopf Führungen ,A“(linke Seite) Schieben Sie die beiden Führungen ,A “auf derlinken Seite der Farbbandkassette über die Nasen am Drucker und legen Sie die Kassette ein; drücken Sie vorsichtig auf die Kassette bis sie einrestet. Verspüren Sie dabei Widerstand, während des Drük- kens den Farbbandspannknopf dréhen. Lôsen Sie die Farbbandführung von der Farbbandkassette. Ô Entfernen Sie keinesfalls die auf der Führung ange- brachte Folie, sie dient dem Schutz des Farbbands. Schieben Sie die Farbbandführung in die dafür vorgeséhene Gffnung zwischen Druckkopf und Druckbelken bis sie hôrbar einrastet. Ô Sicherstellen, daf beim Befestigen der Farbbandfüh- rung das Band nicht gefaltet wird. Achten Sie aufer- dem darauf, daf die Schutzfolie nicht zerstôrt wird. Den Farbbandspannknopf in Pfeilrichtung dréhen, um jede Lose aus dem Farbband zu entfemen.

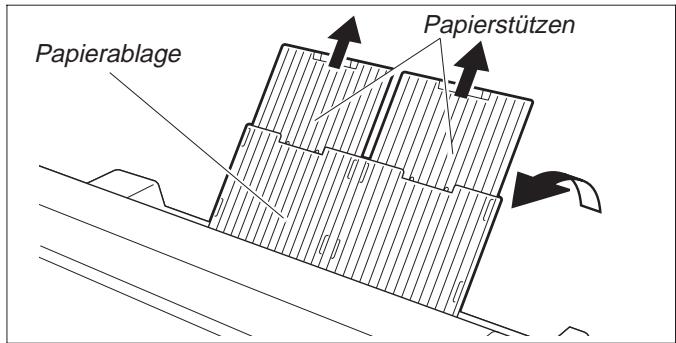

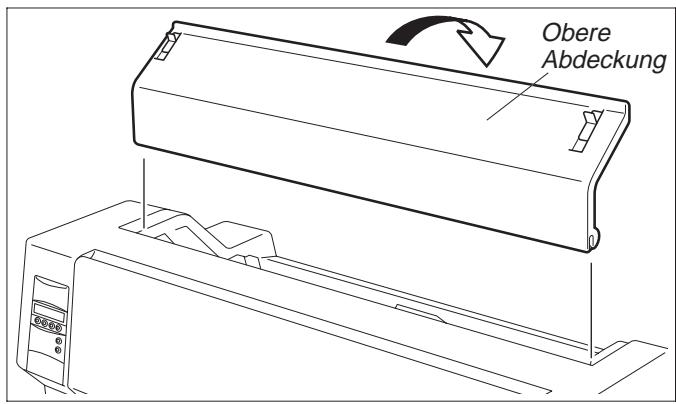

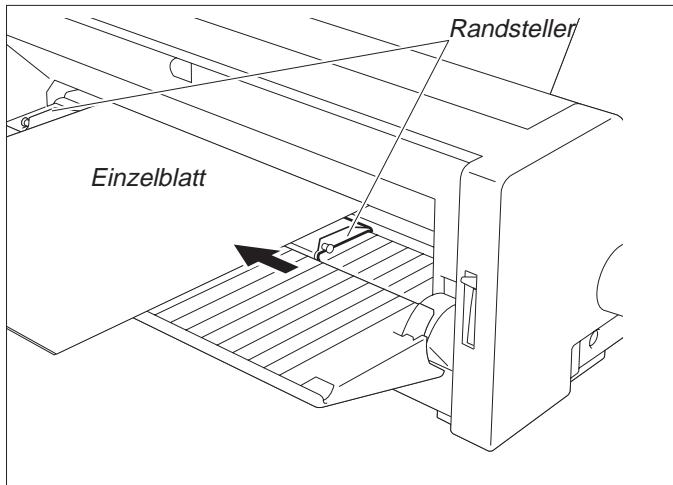

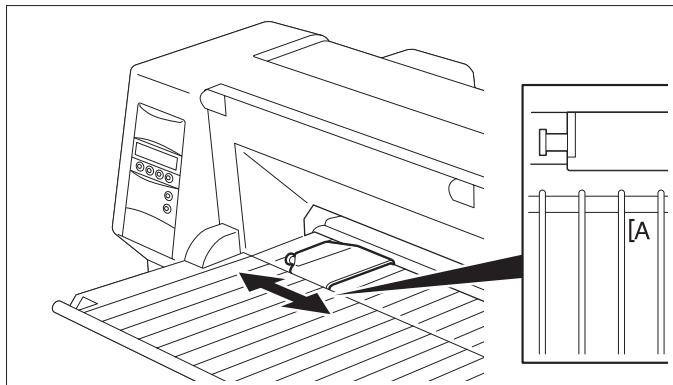

Papier einlegen Der schnelle Einstieg Papier einlegen 0 | > Einzelblattpapier Nachdem des Einsetzen der Faribandkassette abgeschlossen ist, die obere Abdeckung wieder anibringen. Den Papierdickenhebel entsprechend der Dicke des verwende- ten Papiers einstellen. Einzélheiten dazu siéhe Seite 18 (Drucke- kopfabstand einstellen). Bitte verwenden Sie nur Papier, das für diesen Drucker geeignet ist. Kähere Informationen fin- den Sie in der Online CD-ROM, Anhang C (Technische Daten). Eiselblattpapier wird an der Vorderseite des Druckers eingelegt. Das bedruckte Papier kann auf der Rück- oder der Vorderseite des Druckers ausgegeben werden. Einzelheiten dazu siehe Online CD-ROM, Kapitel 1, Menübeschreibungstabelle. Netzschalter Papierstützen

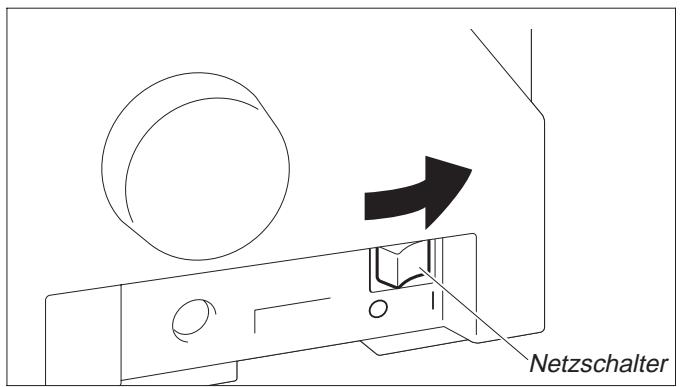

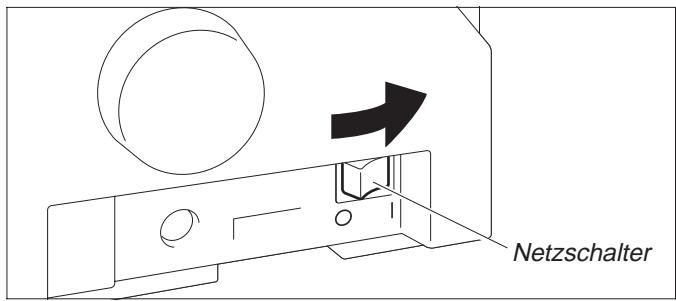

Den Drucker einschalten (Netzschalter auf , |“). Den Papierdickenhebel entsprechend der Dicke des verwende- ten Papiers einstellen. Finzelheiten dazu siehe Seite 18 (Drucke kopfabstand einstellen). Die Papierablage in Pfeilrichtung nach oben klappen. Die Papierablage festhalten und die Papierstiützen herausziéhen.

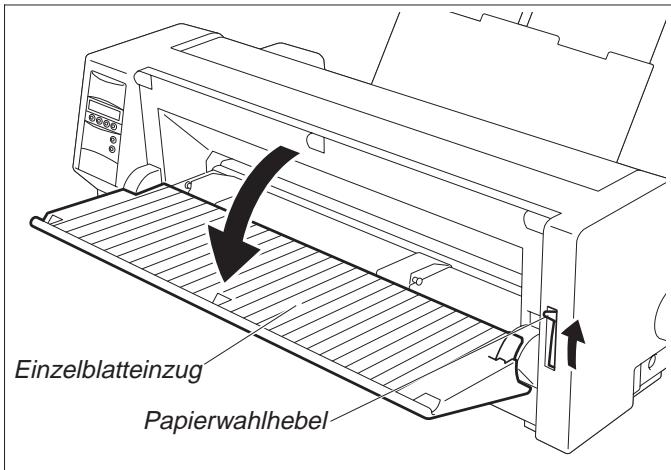

Der schnelle Einstieg Papier einlegen Einzelblatteinzug” Papierwahlhebel- Den Papierwahlhebel auf Einzablattbetrieb stellen. Sicherstellen, daf der Drucker sich im Einzelblattbetrieb befin- det. Einzelheiten, wie dieser gewählt werden kann, finden sich auf Seite 14 (Schnellumschaltung Papierweg). Richten Sie den liriken Randsteller auf die gewünschte Position des Druckbeginns aus. (Die Mae ,[A" zeigt die Stand- ardposition des Druckbeginns an.) Ein Eielblatt am liriken Randsteller ausrichten und den rech- ten Randsteller entsprechend der verwendeten Papierbreite ein- stellen. Des Blaït zwischen den beiden Randstellem einführen. Der Drucker zieht es automatisch bis zur Druckposition ein und ist danach druckbereit. Ô Wen 55 kg- Papier (Ream) verwendet wird und das bedrucite Papier auf der Rückseite ausgeworfen wird, bat die Papierablage eine Kapazität von unge- féhr 30 Blatt. Wird das Papier auf der Vorderseite ausgeworfen, muBjedes eirzelne Blatt herausgenom- men werden.

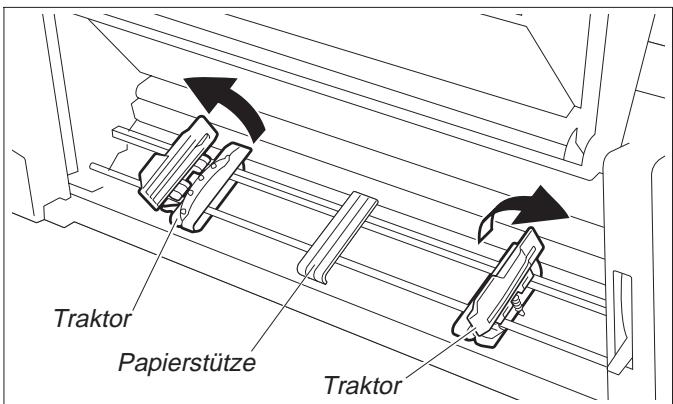

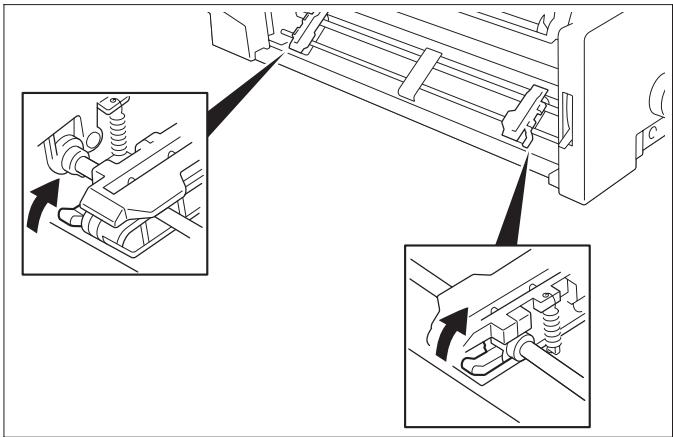

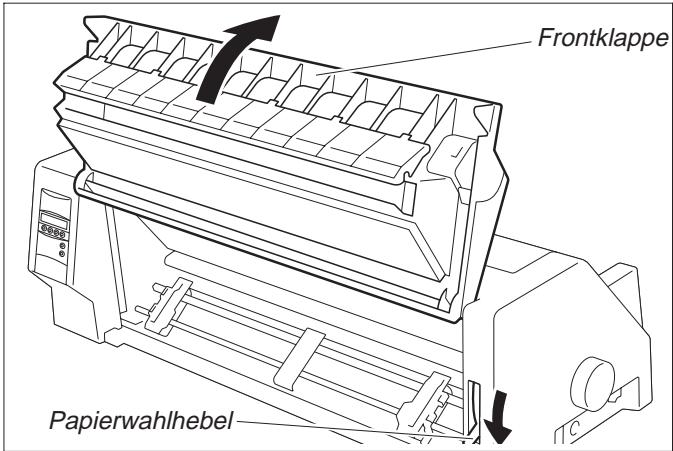

Papier einlegen Der schnelle Einstieg > Drucker im Endlospapierbetrieb _____ Frontklappel Den Papierdickenhebel entsprechend der Dicke des verwende- ten Papiers einstellen. Finzelheiten dazu siehe Seite 18 (Drucke- Lopfabstand éinstellen). Den Papierwahlhebel auf Endlospapierbetrieb einstellen. Die Frontklappe hochschwenken und einrasten lassen. Die Rastastellung sichert gegen ungewolltes Zufallen der Klappe. Denlinkenundrechten Arretierhebel in Pfeilrichtung nach oben bewegen, um die Traktoren zu entriegein. Die Traktorklappen ôffnen. Die Traktoren auf die gewünschte Papierbreite ausrichten. Die Papierstütze in der Mitte zwischen dem linken und dem rechten Traktor plazieren.

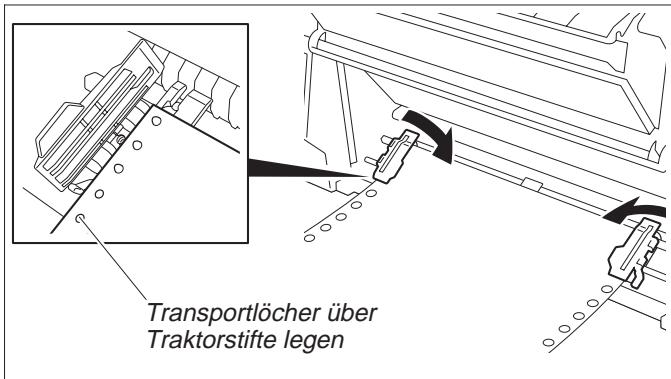

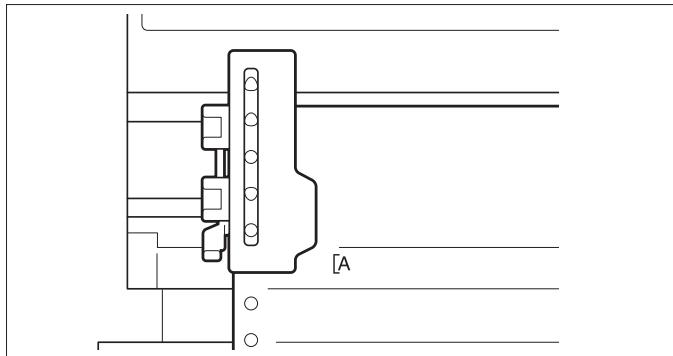

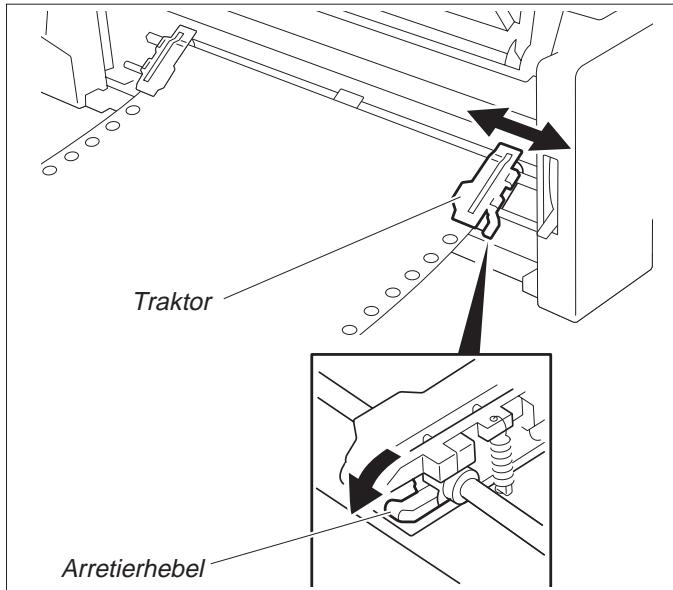

Der schnelle Einstieg Papier einlegen Transportiôcher über Traktorstife legen Arreterhebel Des Papier mit der zu bedruckenden Seite nach oben in den linken Traktor einlegen. Dazu die Transporticher am linken Rand des Papiers über die Süfte auf dem Traktor legen und ansciieBend die Traktorklappe schlieRen. Die Transportiëcher am rechten Rand über die Süfte auf dem rechten Traktor legen und die Traktorklappe schlieRen. 0 Darauf achten, daB das Papier links und rechts auf gleicher Hôhe im Traktor liegt und dieselbe Anzatil von Siften verwendet wird, da es sonst schief ein- gezogen wird und ein Papierstau droht. Nach Einlegen des Papiers kann mit dem linken Randsteller die gewünschte Position des Druckbeginns gewähilt werden. Die Mae ,[A" zeigt die Standardposition des Druckbeginns an. Den linken Arretierhebel nach unten drücken, um den Traktor zu fixieren. Des Papier mit dem rechten Traktor spannen und anschlieRend mit dem Anretierhebel fixieren. Ô Kann das Papier nicht vollständig mit demrechten Traktor gespannt werden, die Position des linken Traktors verändemn. Papier wederzustraff spannen, da sonst Transport 1ëcher ausreiRen k5nnen, noch zu locker führen, da es sich in diesem Fall wôlbt und Probleme bei der Zuführung auftreten knnen. Den Drucker einschalten. Deraktive Einzugsschacht (Trac.1) wirdangezeigt Papierwird automatisch eingezogen, wenn der Drucker im Betriebszustand Online ist und Daten vom Computer erhält. Taste Load drücken, um Papier vor Druckbeginn zu laden.

Papierart wechseln Der schnelle Einstieg Papierart Der Wechsel der Papierart (des Papierwegs) kann entweder über die Papierweg-Schnellumschal- wechseln tung erfolgen oder im Menü Setup veranlaft werden. > Schnellumschaltung Ein ausgegebenes Endlospapier zuerst an der Papierabreifkante abreiRen. Dæzu wie folgt vorge- Papierweg hen. “Online Sicherstellen, daB der Drucker Offline ist, gegebenenfalls Taste Online drücken. Teste Park drücken. Befindet sich Endlospapier im Drucker, wird es in Abreifposition transportiert. Sep e © © © © In der Arzeige erscheint , Papier abreifen!. Dann eine belicbige Taste drücken. W__ Bcñindet sich ein Enwelblatt im Drucker, wird es ausgeworfen. TGnire = Mit einer der markierten Tasten den gewünschten Papierweg auswählen, in / © unserem Beispid Einzel. C06060Q © 0 Erfolgt nach fünf Selumden keine Auswahl, wird das Menü he) verlassen. “Onine Der Drucker geht in den Offline-Modus zurück. Die Arzeige wechselt zwischen. … 0000! 6 …

Do FA Den Papierwahlhebel auf Finzelblattbetrieb einstellen (siehe Seite 11 Papier © einlegen). 0000 © fe Die Arzeige wechselt zwischen. 0000, © … { Grire = Die Papierblagein Pfeilrichtung nach oben klappen. Die Papierablage festhalten. © und die Papierstützen herausziehen. Richten Sie den liriken Randsteller auf die gewünschte Position des Druckbeginns aus. Ein Einalblatt am linken Randsteller ausrichten und den rechten Randsteller © © © © entsprechend der verwendeten Papierbreite einstellen. Das Blatt zwischen den. beiden Randstellem einführen. Der Drucker ziéht es automatisch bis zur Druck- position ein (siéhe Seite 11 Papier éinlegen).

Der schnelle Einstieg Papiertransport

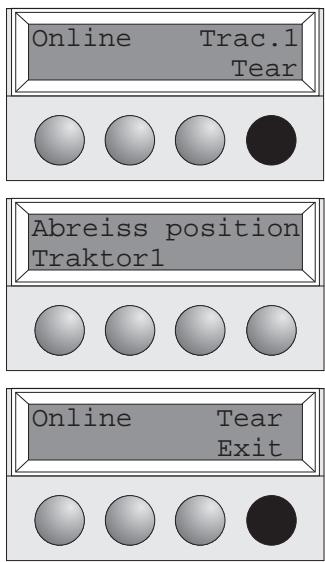

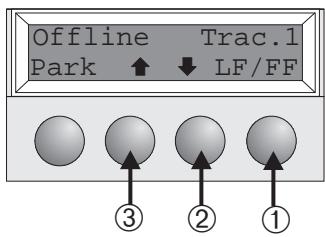

Papiertransport 066% o dd Handhabung > Papier in Abreif- position fahren Cc00e ©6000 ©00e {TOnine Setup Teste Online drücken, um den Drucker betriebsbereit zu machen. Eingelegtes Papier (Endlospapie/Einzelblatt) kann auf unterschiedliche Weise im Drucker transportiert werden. Sicherstellen, daB sich der Drucker im Betriebszustand Offline befindet; gege- benenfalls Taste Online drücken. © Kurzer Tastendruck: Zeilenvorschub (LF) wird ausgelôst Langer Tastendruck: Seitenvorschub (FF) wird ausgelôst © Kurzer Tastendruck: Papier wird schrittweise nach unten bewegt Langer Tastendruck: Dauertransport nach unten © KurzerTastendruck: Papier wird schrittweise nach oben bewegt Langer Tastendruck: Dauertransport nach oben Endlospapier wird mit der Taste Tear in Abreifposition gefahren. {TOnine Sicherstellen, daf der Drucker Online ist. Teste Tear drücken. Der Drucker fährt die Perforationskante des Endlospapiers an die AbreifSkante. Die Anzeige wechselt zwischen. … und... Nach Abreifen des Papiers Taste Exit drücken. Der Drucker fährt das Papier zurück in die erste Druckposition.

Einstellungen (1) Der schnelle Einstieg Einstellungen (1) > Abreifposition Stimmit die A brei position des Papiers nicht mit der Abreifkante des Druckers überein, kann sie einstellen eingestellt werden. Taste Setup drücken. Der Drucker geht in den Setup-Modus. ©0006 Rand T PPEREe ©0000 Taste Adjust drücken. Taste Tear drücken. Durch Drücken der Taste < oder > die Perforation in die gewünschte Position 1©00e HUE { seu | Fingabe durch Drücken der Taste Setze bestäfigen. Der Drucker geht in die © @ @ © | © Grundstellung zurück.

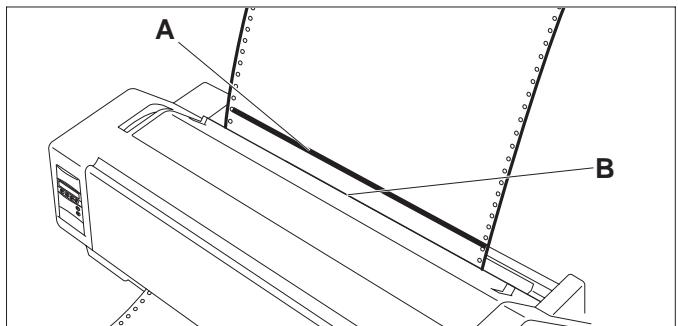

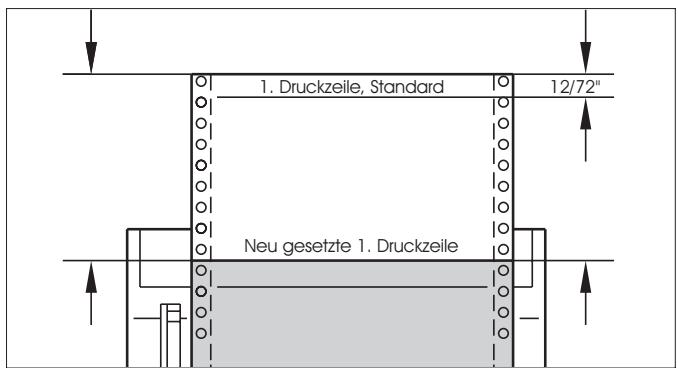

0 Die vorgenommene Korrektur - maximal ca. 2,5 cm(1") injede Richtung - bleibt auch nach Ausschalten des Druckers erhalten. > Erste Druckzeile Mit der TOF-Funktion kann für jeden Papiereinzugsschacht und jedes Menü einzeln die Position einstellen (TOF) der obersten Druckzeile eingestellt werden. Ô Vor Ausführen der TOF-Funktion sollte (bei Verwendung von Endlospapier) vorher die Ab- reifposition eingestellt werden (siehe oben). {Online Taste Setup drücken. Der Drucker geht in den Setup-Modus. ©0000

Der schnelle Einstieg Einstellungen (1) ©6000 Des Papier wird so weit vortransportiert, bis die Unterkante der ersten Drudkzeile A auf Hôhe der Abreiflante B liegt. Werkseitig ist die erste Druckposition auf 12/72" eingestellt. Durch Drücken der T'aste <oder >dieerste Druckzeile in die gewünschte Position. bewegen. Es kônnen Werte von O bis 220/72" für Endlospapier und von 0 bis 72/72" für Eiveblätter eingestellt werden. Eingabe durch Drücken der Taste Setze bestätigen. Der Drucker geht in die Grundstéllung zurück. PTT Duciele, Standard TO 1272 ee ——| | lo] lo, _Neugesebte 1. Duckælle Lo [|]

Die vorgenommene Einstellung bleibt auch nach Ausschalten des Druckers erhalten. Weitere Ein- Zbeiten finden sich in der Online CD-ROM, Kapitä 3 (Druckermechanische Einstellungen).

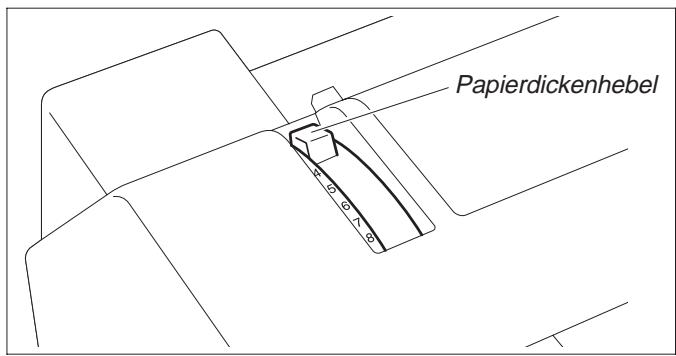

Einstellungen (11) Der schnelle Einstieg Einstellungen (il) > Druckkopfabstand Der Drucker ist mit einem Papierdickenhebel ausgestattet, der zum Einstellen des Druckkopfab- einstellen stands dient. Um eine optimale Druckqualität zu erzielen, mu$ der A bstand zwischen Druckkopf und Gegenlager entsprechend der Dicke des verwendeten Papiers eingestellt werden. Die folgende Tabelle zeigt den einstellbaren Bereich: Durchschläge/Papierdicke Ream (kg) g/m? Hebelstellung Nur Original, dünn 45-55 50-65 1 Nur Original, normal 55-77 65-90 1-2 Nur Original, dick 77-110 90-130 2 Original +1 34/34 40/40 2-3 Original +2 34/34/34 40/40/40 2-4 Original +3 34/34/34/34 40/40/40/40 3-4 Original +4 34/34/34/34/34 40/40/40/40/40 4-5 Original +5 34/34/34/34/34/34 40/40/40/40/40/40 5-6 Postkarte 110 130 3 Reserviert _ _ 7-8 0 1.,Ream" ist eine Einheit, die das Papiergewicht anzeigt. Gemessen wird dazu das Gewicht von 1000 Einzelblâttern im Format 788 mm x 1091 mm in Kilogramm.

2. Wird nur ein Original bedruckt, kônnen Einzelblätter von 45 kg Ream und mehr oder End-

lospapier von 50 kg Ream und mehr verwendet werden.

3. Wird der Papierdickenhebel auf einen hôheren Wert als nôtig eingestellt, werden die

Ausdrucke ungleichmäRig und die Lebensdauer von Druckkopf und Farbband verkürzt sich.

Der schnelle Einstieg Einstellungen (11) > Papierwechsel im Setup-Modus > Von Endlospapier-in Der Drucker hat bisher Endlospapier verarbeitet und soll jetzt auf Einzelblattbetrieb umgestellt Einzelblattbetrieb werden. 0 | Das Endlospapier mu$ nicht entfernt werden. UT | © Das ausgegebene Endlospapier an der PapierabreiRkante abreiRen. Dazu vorgehen wie folgt. | setup Taste Setup drücken. Der Drucker geht in den Setup-Modus. 0000 € Taste Pap.Weg drücken. Der Drucker geht in das Menü Papienweg. ©6000 SRE» oui ©0000

Durch Drücken von Taste < oder > in die Betriebsart Einzel (Einzelblattbetrieb) wechseln. Die gegenwärtig aktive Einstellung (Trac.1) ist durch einen , *“ gekennzeichnet. Durch Drücken von Taste Setze bestätigen. Ein akustisches Signal bestätigt die Eingabe; das Endlospapier wird auf A breif- position transportiert. Endlospapier an der A breiRkante abreifen.

In der A nzeige erscheint.. Eine beliebige Taste drücken. ©0600 Lors)

Der Drucker geht in den Grundzustand zurück; das Endlospapier wird in Park- position transportiert. Die Anzeige wechselt zwischen. und...

Einstellungen (11) Der schnelle Einstieg Online Den Papierwahlhebel auf Finzelblattbetrieb einstellen. ©0600) À Die Papierablagein Pfeilrichtung nach oben klappen. Die Papierablage festhalten und die Papierstützen herausziéhen (siéhe Seite 10). Ein Eivdblatt am linken Randsteller ausrichten und den rechten Randsteller © © © © © entsprechend der verwendeten Papierbreite einstellen. Das Blatt zwischen den beiden Randstellem einführen. Der Drucker zieht es automatisch bis zur Druck- position ein (siehe Seite 11). ‘e Taste Online drücken, um den Drucker betriebsbereit zu machen. ©0000 © > Von Einzelblatt- in Drucker bat bisher Einzelblätter verarbeitet und soll jetzt auf Endlospapierbetriéb umgestellt Endlospapierbetrieb werden. Sicherstellen, daf Endlospapier eingelegt ist. Finzelheiten dazu siehe auf Seite 12 (Drucker im Endlospapierbetrieb).

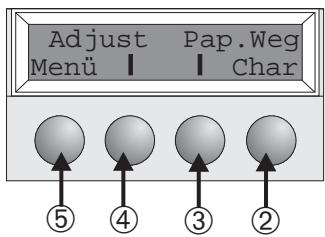

Gaine Die Papierstitze in die Papierablage schieben und diese nach unten klappen. fu | © Taste Setup drücken. Der Drucker geht in den Setup-Modus. ©0060 © Onine Taste Pap:Weg drücken. Der Drucker geht in das Menü Papierweg. Online Durch Drücken von Taste <oder >in die Betriebsart Traktor 1 (Endlospapierbe- EE) © : seu | Diegegenwärtigaktive Einstellung (Eizel) ist durch einen, * “ gekennzeichnet.

Der schnelle Einstieg Einstellungen (11) Durch Drücken von Taste Setze bestätigen. Ein akustisches Signal bestätigt die Eingabe.

Pate + CPE ©0600 Die Arzeige wechsel zwischen... und... Den Papierwahlhébel in die entsprechende Stéllung bringen Jetzt kann der Drucker Endlospapier verarbeiten. Teste Online drücken, um den Drucker betriébsbereit zu machen.

> Schriftart wählen Mit der Taste Font kôünnen Schriftarten im Setup-Modus ausgewählt werden. lOnine Taste Setup drücken. Î © Taste Char drücken. { Seup cc0ce, © Teste Font drücken. ©0000 SEPT out ©0006 Mit Taste <oder > die gewünschte Schriftart auswählen. Die Auswahl durch Drücken der Taste Setze bestätigen. Taste Setup drücken. Der Drucker geht in die Grundstellung zurück. Esistauchmägiich, die Taste Online zu drücken. Der Druckerwechselt daraufhin

Einstellungen (11) Der schnelle Einstieg © Die getroffene Auswahl bleibt nach dem Ausschalten des Druckers nicht erhalten, Finzel- heiten über die dauerhafte Auswabl von Schrifarten siéhe Online CD-ROM, Kapitel 1 (Menübeschreibungstabelle). > Zeichendichte Mit der Taste CPI kann im Setup-Modus die Arzahl der Zeichen, die pro Zoll ausgedruckt einstellen werden, eingestellt werden. Onine Taste Setup drücken. C__ IE Taste CPI drücken. Mit Taste <oder > die gewünschte Zeichendichte auswählen. Die Auswahl durch Drücken der Taste Setze bestätigen. ©0006 Taste Setup drücken. Der Drucker geht in die Grundstellung zurück. Esistauchmäglich, die T'aste Onlinezu drücken. Der Druckerwechselt daraufhin ©6000 heiten über die dauerhafte Auswahl der Zeichendichte siehe Online CD-ROM, Kapitel 1 © | Die getroffene Auswahl bleibt nach dem Ausschalten des Druckers nicht erhalten, Finzel- [e (a ÿ le).

Der schnelle Einstieg Technische Daten Technische Daten >> Druckerspezifikationen Druckprinzip Druckbreite Druckgeschwindigkeit {bidirektional) Zeichendichten Grafikauflôsung Lebensdauer Farbband Geräuschpegel Abmessungen Gewicht Stromversorgung Stromverbrauch Umgebungsbedingungen Technische Daten Druck- kopf Schnittstellenpuffer Zulassungen seriell mit 9-Nadel Druckkopf 80 Zeichen bei 10 cpi 136 Zeichen bei 10 cpi schmaler Drucker breiter Drucker LN-Draft 413 cps bei 10 cpi Draft 310 cps bei 10 cpi NLQ 77 cps bei 10 cpi 5,6, 7.5, 8.6, 10, 12, 15, 17.1, 20 cpi (HS-Draft: nur 10, 12 cpi) horizontal 240 dpi / vertikal 144 dpi 4 Millionen Zeichen ca. 55 dB (A) schmaler Drucker breiter Drucker 485 x 206 x 272 mm (W x H x D) 625 x 206 x 272 mm (W x H xD) schmaler Drucker 9 kg / breiter Drucker 11 kg USA/Canada AC 120 V 10% / 60 Hz 3% Europa AC 230 V 10%/ 5 OHz 3% bei 100% Durchsatz < 60 VA im Leerlauf <10VA Temperatur 10°C bis 40°C Luftfeuchtigkeit 20% bis 80% Anzahl Nadeln 9 Nadeldurchmesser 0,3 mm Anzahl Kopien 1 Original + 5 Kopien max. 64 kB UL 1950, VDE-GS, CE, FCC Class B, UL/Ulc 24] seriell mit 24-Nadel Druckkopf 80 Zeichen bei 10 cpi breiter Drucker 136 Zeichen bei 10 cpi Draft 409 cps bei 10 cpi Draft Copy 275 cps bei 10 cpi NLQLQ 92 cps bei 10 cpi 5,6, 7.5, 8.6, 10, 12, 15, 17.1, 20 cpi schmaler Drucker horizontal 360 dpi / vertikal 180 dpi 4 Millionen Zeichen ca. 55 dB (A) schmaler Drucker breiter Drucker schmaler Drucker 9 kg / breiter Drucker 11 kg USA/Canada AC 120 V 10% / 60 Hz 3% Europa AC 230 V 10% / 5 0 Hz 3% bei 100% Durchsatz < 60 VA im Leerlauf <10VA Temperatur 10°C bis 40°C Luftfeuchtigkeit 20% bis 80% Anzahl Nadeln 24 Nadeldurchmesser 0,22 mm Anzahl Kopien 1 Original + 3 Kopien max. 64 kB UL 1950, VDE-GS, CE, FCC Class B, UL/ULc 485 x 206 x 272 mm (W x H x D) 625 x 206 x 272 mm (W x H x D) schmaler Drucker: 76 — 220 mm / breiter Drucker: 76 — 420 mm schmaler Drucker: 76 — 254 mm / breiter Drucker: 76 — 420 mm Original: 45 — 65 g/m? / Kopie: 45 — 56 g/m2/ Letzte Seite: 45 — 65 g/m? >> Papierspezifikationen Einzelblätter Papiergewicht 60 — 120 g/m? Breite Länge 76 - 559 mm Endiospapier Einfachformat | Papiergewicht 60 — 120 g/m? Breite Länge 76 559 mm Formularsatz Papiergewicht Breite/Länge siehe Einfachformat Formularsatzdicke max. 0,5 mm Zahl der Durchschläge _ | 1+5 (9-Nadeldrucker) / 1+3 (24-Nadeldrucker)

Zubehôr Der schnelle Einstieg Zubehôr Demo-Seite

Weitere Informationen zu Papierspezifikationen finden Sie in der Online-Dokumentation auf CD-ROM. Farbbandkassetten, schwarz schmaler Drucker: Teile-Nr. 044 829 breiter Drucker: Teile-Nr. 044 830 Die Demo-Seite enthält Informationen über Firmwareversion, Seriennummer, Nadel- prüfung, Fonts, Fontattribute und Barcodes/LCP. Halten Sie die Taste 4 während des Einschaltens des Druckers gedrückt, um die Demo-Seite auszudrucken. Um den Ausdruck zu beenden, den Drucker ausschalten. MATRIX PRINTER DEMO PAGE. Model: | Matrix Printer 12240/24 Firawaret 1D No. 3820554V6 Needle Check
