BEDIENUNGSANLEITUNG T2240-24 TALLYGENICOM

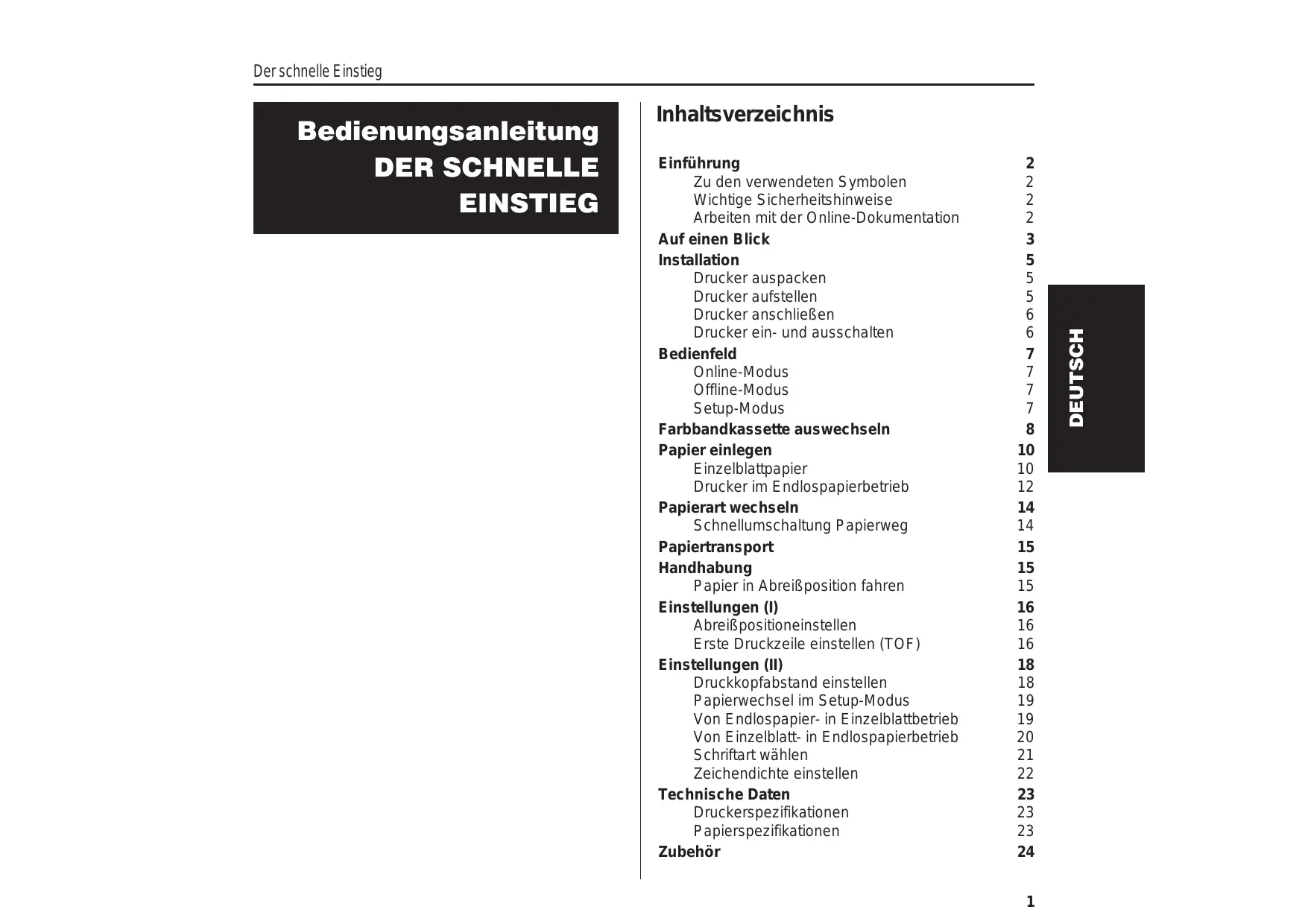

Der schnelle Einstieg Inhaltsverzeichnis Einführung Zu den verwendeten Symbolen Wichtige Sicherheitshinweise Arbeiten mit der Online-Dokumentation Auf einen Blick Installation Drucker auspacken Drucker aufstellen Drucker anschließen Drucker ein- und ausschalten Bedienfeld Online-Modus Offline-Modus Setup-Modus Farbbandkassette auswechseln Papier einlegen Einzelblattpapier Drucker im Endlospapierbetrieb Papierart wechseln Schnellumschaltung Papierweg Papiertransport Handhabung Papier in Abreißposition fahren Einstellungen (I) Abreißpositioneinstellen Erste Druckzeile einstellen (TOF) Einstellungen (II) Druckkopfabstand einstellen Papierwechsel im Setup-Modus Von Endlospapier- in Einzelblattbetrieb Von Einzelblatt- in Endlospapierbetrieb Schriftart wählen Zeichendichte einstellen Technische Daten Druckerspezifikationen Papierspezifikationen Zubehör

DEUTSCH Bedienungsanleitung DER SCHNELLE EINSTIEG Einführung Der schnelle Einstieg Einführung Ah ha! ➤ Zu den verwendeten Symbolen STOP Diese Bedienungsanleitung dient dem schnellen Einstieg in das Arbeiten mit dem Drucker und soll auch dem ungeübten Benutzer den Umgang mit dem Gerät ermöglichen. Sie beschreibt die wichtigsten Funktionen des Druckers und enthält unerläßliche Informationen für die alltägliche Arbeit mit dem Gerät. Eine ausführliche Beschreibung des Druckers, seiner Leistungsmerkmale und weiterführende Informationen enthält das Referenzhandbuch auf der Online-CD-ROM, die Sie auf der vorletzten Seite dieser Bedienungsanleitung finden. In der Bedienungsanleitung werden zwei Arten besonderer Hinweise verwendet, um wichtige Informationen hervorzuheben. VORSICHT enthält Informationen, die beachtet werden müssen, um den Benutzer vor Schaden zu bewahren und Schäden am Drucker zu verhindern. HINWEIS enthält allgemeine oder zusätzliche Informationen zu einem bestimmten Thema. ➤ Wichtige Sicherheitshinweise Lesen Sie die folgenden Hinweise genau durch, bevor Sie den Drucker in Betrieb nehmen. Dadurch schützen Sie sich und vermeiden Schäden an dem Gerät. Bewahren Sie diese Bedienungsanleitung an einem jederzeit zugänglichen Ort auf. Den Drucker auf stabilem Untergrund so aufstellen, daß er nicht zu Boden fallen kann. Den Drucker weder hohen Temperaturen noch direktem Sonnenlicht aussetzen. Keine Flüssigkeiten mit dem Drucker in Berührung bringen. Den Drucker keinen Erschütterungen, Stößen oder Vibrationen aussetzen. Den Drucker nur an eine Steckdose mit der richtigen Wechselspannung anschließen. STOP Führen Sie Wartungsarbeiten und Reparaturen keinesfalls selbst aus, sondern verständigen Sie immer einen qualifizierten Servicetechniker. STOP Wenn Sie den Drucker vom Netz trennen wollen, immer den Netzstecker an der Steckdose ziehen. Weitere Sicherheitshinweise finden Sie an entsprechender Stelle im Text. ➤ Arbeiten mit der Online-Dokumentation ➤ Fehlersuche

Installieren Sie zuerst den Adobe Acrobat Reader auf Festplatte, falls dieses Programm nicht schon vorhanden ist. Befolgen Sie zur Installation die in der Readme-Datei im Verzeichnis READER aufgeführten Schritte. Doppelklicken Sie zum Starten der Online-Dokumentation im Datei-Manager (Windows 3.1) oder Explorer (Windows 95/Windows 98/Windows NT) auf die Datei START.PDF. Folgen Sie dann der Bedienerführung. Für den Fall, daß die CD-ROM fehlerhaft ist oder fehlt, wenden Sie sich bitte an -Ihren Händler. Die Online-Dokumentation ist auch in gedruckter Form (gegen -Gebühr) oder im Internet erhältlich. Hardwarevoraussetzungen mindestens: PC AT 486, 4-fach CD-ROM, 15"-Bildschirm, Maus. Die Online-Dokumentation auf CD-ROM enthält ausführliche Informationen zur Fehlersuche. Der schnelle Einstieg Auf einen Blick Auf einen Blick In den folgenden Abbildungen sind alle Druckerteile aufgeführt, die sich daran anschließende Tabelle listet die Funktionen dieser Teile auf. Papierstützen Papierablage Bedienfeld Linker Randsteller DEUTSCH Obere Abdeckung Handrad Netzschalter Einzelblatteinzug Optionenbuchse Rechter Randsteller Frontklappe Papierabreißkante Papierwahlhebel Papierdickenhebel Rasthebel Hintere Abdeckleiste Netzanschluß Schnittstellenbuchse Rasthebel

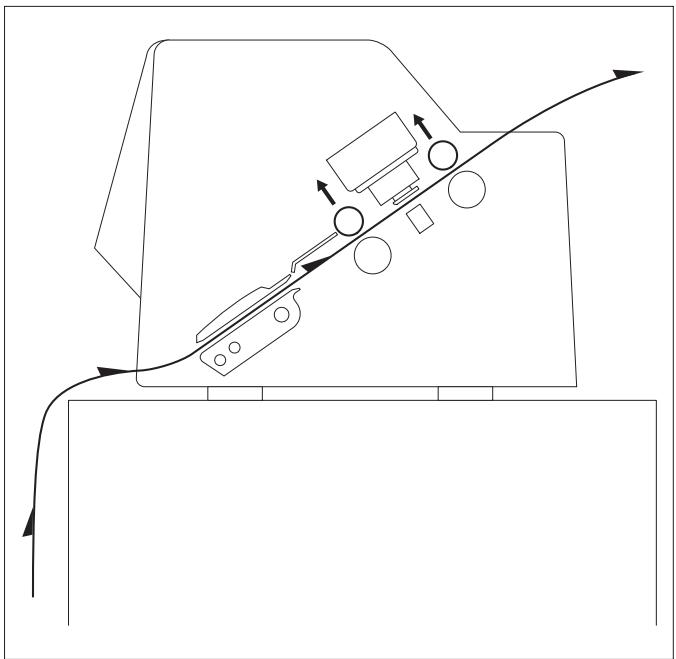

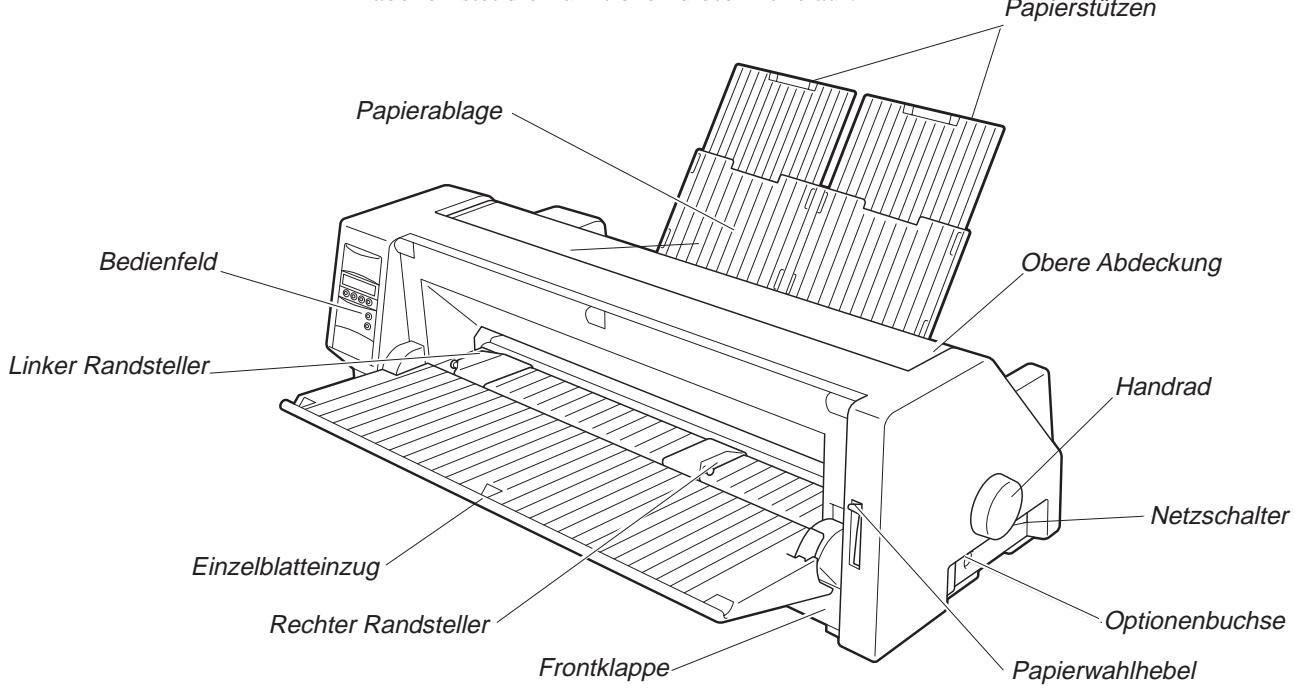

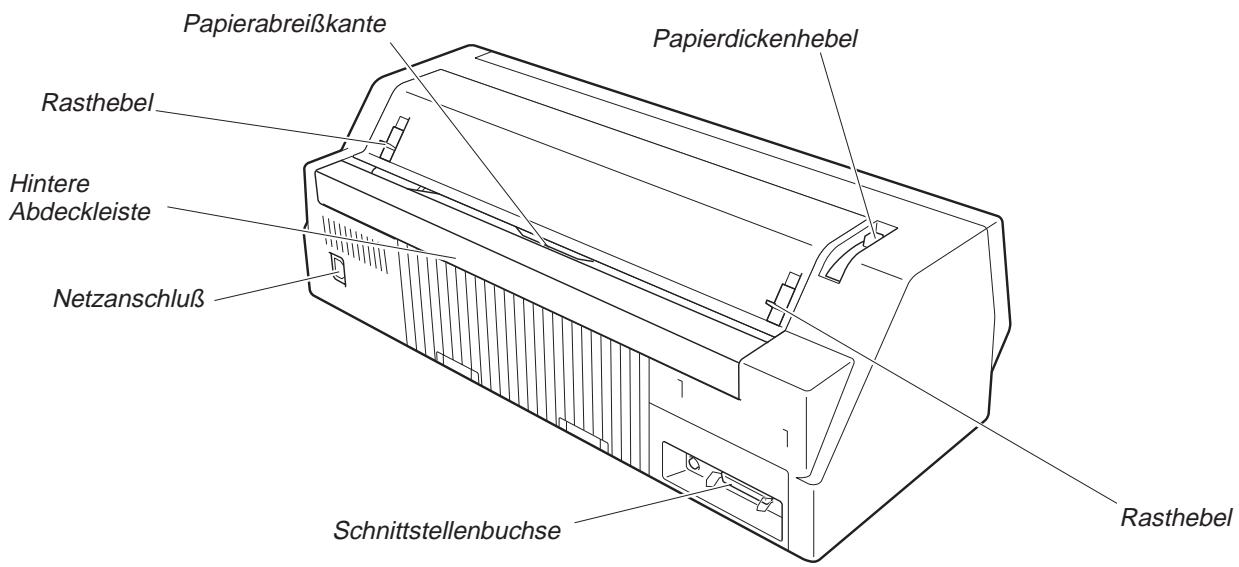

Der schnelle Einstieg Bezeichnung Funktion Bedienfeld Zeigt den Druckerstatus an; wird verwendet, um zahlreiche Einstellungen vorzunehmen. Papierablage Wird als Papierablage für schon bedruckte Einzelblätter verwendet, wenn der Parameter „F-Eject“ in den Menüeinstellungen auf AUS gesetzt ist. Papierstützen Dienen zur Verlängerung der Papierablage. Obere Abdeckung Soll eine Farbbandkassette ersetzt, oder muß ein Papierstau beseitig werden, kann diese Abdeckung entfernt werden, um Zugang zu den betroffenen Teilen zu erhalten. Dient außerdem dem Schutz des Bedieners vor den mechanischen Bewegungen im Drucker. Handrad Wird verwendet, um Papier manuell vor oder zurückzubewegen. Netzschalter Schaltet den Drucker EIN oder AUS. Optionenbuchse Wird verwendet, um die automatische Einzelblattzuführung (ASF) oder den optionalen zweiten Traktor anzuschließen. Papierwahlhebel Wird verwendet, um die vom Drucker zu verarbeitende Papierart zu wählen: Einzelblattpapier (Hebel in oberer Position) Endlospapier (Hebel in unterer Position) Frontklappe Wird geöffnet, wenn Endlospapier eingelegt werden soll. Diese Klappe ist abgenommen, wenn die automatische Einzelblattzuführung (ASF) oder der optionale zweite Traktor angebracht ist. Rechter Randsteller Durch Ausrichten des rechten Rands eines Einzelblatts an dieser Führung kann ein ungleichmäßiger Papiereinzug verhindert werden. Einzelblatteinzug Wird geöffnet, um Einzelblätter einzuführen und dient als Papierstütze. Wird außerdem als Ablage für bedrucktes Papier verwendet, wenn der Parameter „F-Eject“ in den Menüeinstellungen auf ASF, Single oder ALL gesetzt ist. Linker Randsteller Dient der Ausrichtung des linken Rands von Einzelblättern. Rasthebel Ziehen der Hebel in Richtung Druckervorderseite öffnet die Verriegelung und die obere Abdeckung kann geöffnet werden. Papierabreißkante An dieser Stelle wird Endlospapier abgerissen. Drücken der Taste Tear transportiert das Papier bis zu dieser Position. Papierdickenhebel Wird verwendet, um den Druckkopfabstand in Übereinstimmung mit der verwendeten Papierdicke einzustellen. Einzelheiten siehe Seite 18, Druckkopfabstand einstellen. Schnittstellenbuchse Hier wird das Kabel für den Anschluß an den Computer eingesteckt. Netzanschlußbuchse Hier wird das Netzkabel angeschlossen. Hintere Abdeckleiste Dient zur Geräuschdämmung am Drucker. Muß abgenommen werden, wenn die Papierablage hochgeklappt wird. Der schnelle Einstieg Installation Installation Öffnen Sie bitte den Druckerkarton und überprüfen Sie, ob die folgenden Teile enthalten sind. Auspackhinweise Bedienungsanleitung Drucker Informieren Sie im Fall von Transportschäden oder fehlendem Zubehör bitte Ihren Händler. Entfernen Sie die Transportsicherungen wie in den Auspackhinweisen beschrieben Bewahren Sie den Karton und das Verpackungsmaterial an einem sicheren Platz für den Fall auf, daß der Drucker an einen anderen Ort transportiert werden soll. DEUTSCH ➤ Drucker auspacken CD-ROM Farbbandkassette ➤ Drucker aufstellen Netzkabel Den Drucker auf einer stabilen, ebenen und rutschfesten Oberfläche so aufstellen, daß er nicht herunterfallen kann. Der Zugang zum Bedienfeld und den Papiereinzügen muß gewährleistet und genügend Platz für das ausgeworfene Papier vorhanden sein. Wird Endlospapier häufig vor- und zurücktransportiert, den Drucker möglichst so aufstellen, wie im Bild dargestellt. Beachten Sie bei der Wahl des Ortes, an dem Sie den Drucker aufstellen, außerdem folgende Gesichtspunkte: STOP Stellen Sie den Drucker keinesfalls in der Nähe von leicht entzündlichen Gasen oder explosiven Stoffen auf. ■ Den Drucker keiner direkten Sonneneinstrahlung aussetzen. Läßt es sich nicht vermeiden, daß das Gerät an einem Fenster steht, schützen Sie es mit einem Vorhang vor Sonnenlicht. ■ Den Drucker möglichst in der Nähe des Computers aufstellen, an den er angeschlossen wird. Der Abstand darf 2 Meter nicht überschreiten. ■ Den Drucker in angemessenem Abstand von Heizkörpern aufstellen. ■ Darauf achten, daß der Drucker weder extremen Temperaturnoch Luftfeuchtigkeitsschwankungen ausgesetzt wird. Staubeinwirkung vermeiden.

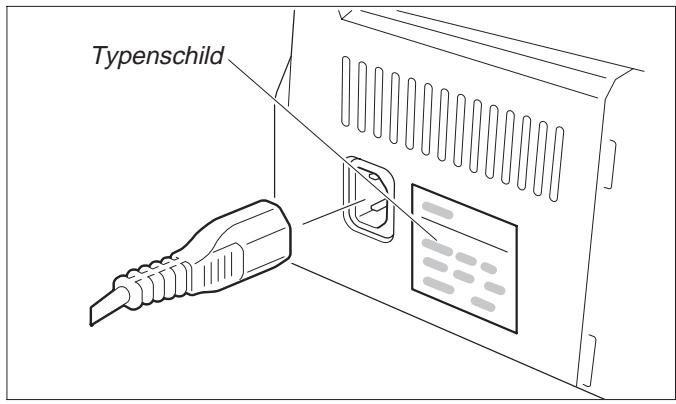

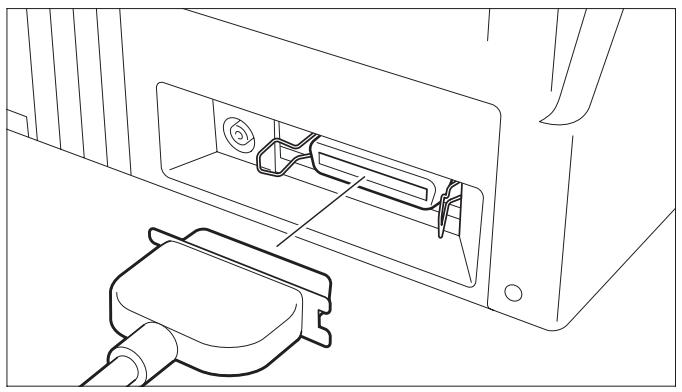

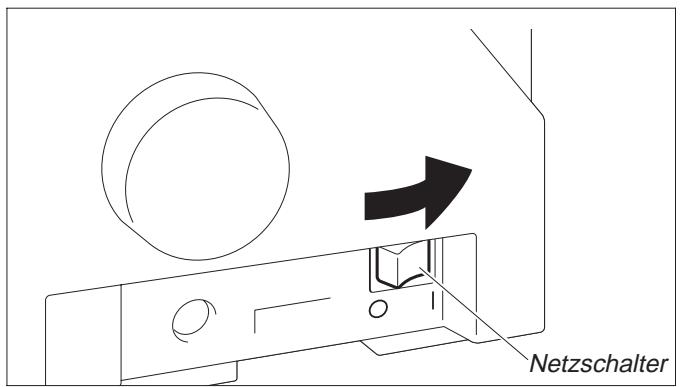

Installation Der schnelle Einstieg ➤ Drucker anschließen Stellen Sie sicher, daß das Gerät auf die richtige Spannung eingestellt ist (z.B. 230 V in Europa, 120 V in den USA). Siehe dazu das Typenschild neben dem Netzanschluß auf der Rückseite des Druckers. Benachrichten Sie Ihren Händler, wenn dies nicht der Fall ist. Typenschild STOP Niemals den Drucker einschalten, wenn er nicht auf die richtige Spannung eingestellt ist, da dies zu schweren Schäden führen kann. Verbinden Sie das Netzkabel wie im Bild gezeigt mit der Anschlußbuchse des Druckers. Stecken Sie den Stecker des Netzkabels in eine Steckdose. STOP Sicherstellen, daß Drucker und Computer ausgeschaltet sind. Den druckerseitigen Datenkabelstecker auf die Schnittstellenbuchse stecken und mit den Federklammern arretieren. Den anderen Stecker an den Computer anschließen. ➤ Drucker ein- und ausschalten Der Netzschalter, mit dem der Drucker ein- und ausgeschaltet wird, befindet sich an der rechten Geräteseite, hinten. Netzschalter

Der schnelle Einstieg Bedienfeld Bedienfeld Über das Bedienfeld und seine Tasten steuern Sie die Arbeit mit dem Drucker. Die obere Zeile der Anzeige gibt Aufschluß darüber, ob der Drucker sich im Online- oder im Offline-Modus befindet und welcher Papierweg (Trac.1 oder Einzel) gewählt ist. ➤ Online-Modus Trac.1 Tear Online Setup

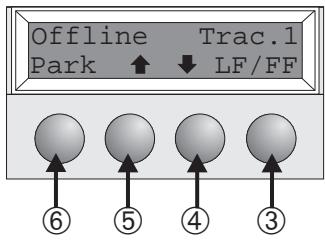

➤ Offline-Modus Offline Park (siehe Seite 15). Wenn über dieser Taste Load steht, zeigt das an, daß kein Papier im Drucker ist, durch Tastendruck wird Papier in Druckposition transportiert. Nur in diesem Modus können Schritt-, Zeilen- oder Formularvorschübe über das Bedienfeld ausgeführt werden (siehe Seite 15). Trac.1 LF/FF

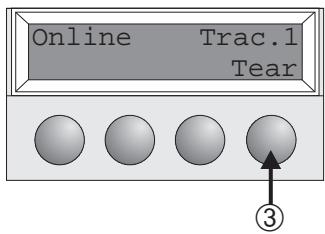

Schaltet Drucker in den Setup-Modus ➂ Taste Tear: Aktiviert die Abreißfunktion bei eingelegtem Endlospapier

➀ Schaltet Drucker Online

➀ Schaltet Drucker Offline

Schaltet Drucker in den Setup-Modus ➂ Wenn kein Papier eingelegt ist: Taste Load (siehe oben)

Wenn Papier eingelegt ist: Kurzer Tastendruck: Zeilenvorschub (LF) Langer Tastendruck: Seitenvorschub (FF) Kurzer Tastendruck: Mikroschritt zurück Langer Tastendruck: dauerhafter Papierrückschub Kurzer Tastendruck: Mikroschritt vor Langer Tastendruck: dauerhafter Papiervorschub Macht Papierweg bei eingelegtem Papier frei und aktiviert PapierwegSchnellumschaltung (siehe Seite 14). ➤ Setup-Modus Adjust Menü Pap.Weg Char Online Setup

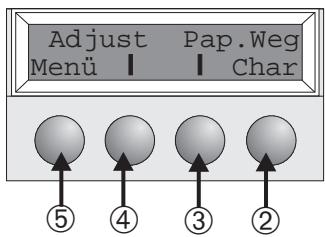

➀ Setzt den Drucker in den Setup-Modus, in dem folgende Einstellungen

gewählt werden können: Schriftart und Anzahl der Zeichen pro Zoll (Menü Char). Papierweg (Menü Pap.Weg) Abreißposition und erste Druckzeile (Menü Adjust) Weitere Menüeinstellungen (Menü) Der Zugang zu den weiteren Menüeinstellungen ist werkseitig gesperrt. Wie diese Sperre aufgehoben werden kann und welche Einstellungen möglich sind, wird in der Online CD-ROM, Kapitel 1, Bedienung (Menü-Modus entsperren) erläutert.

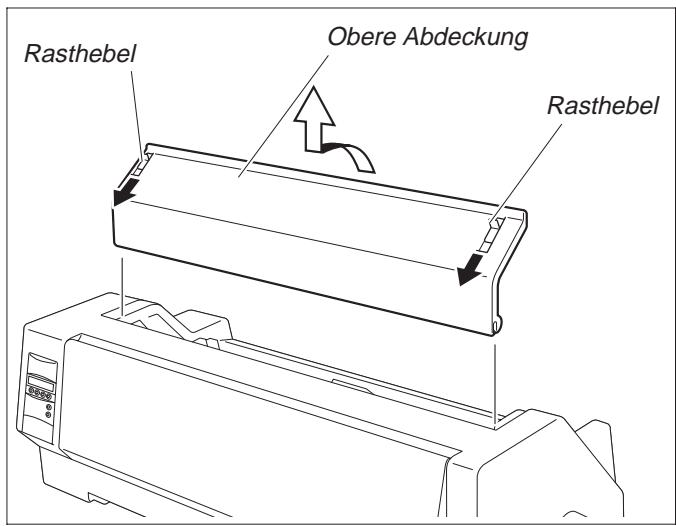

DEUTSCH Online Nach dem Einschalten geht der Drucker automatisch in den Online-Modus. Nur in diesem Modus kann er Daten vom Computer empfangen. Farbbandkassette auswechseln Farbbandkassette auswechseln STOP Der schnelle Einstieg Alles Papier aus dem Drucker entfernen. Stellen Sie vor dem Öffnen der Abdeckung sicher, daß der Drucker ausgeschaltet ist. Den Papierdickenhebel in die Position „8“ bringen. Papierdickenhebel Rasthebel Obere Abdeckung Rasthebel Druckkopf Die Rasthebel der oberen Abdeckung, die auf der rechten und linken Seite angebracht sind, in Richtung Druckervorderseite ziehen und die Abdeckung abnehmen. Den Druckkopf etwa in die Mitte bewegen. STOP

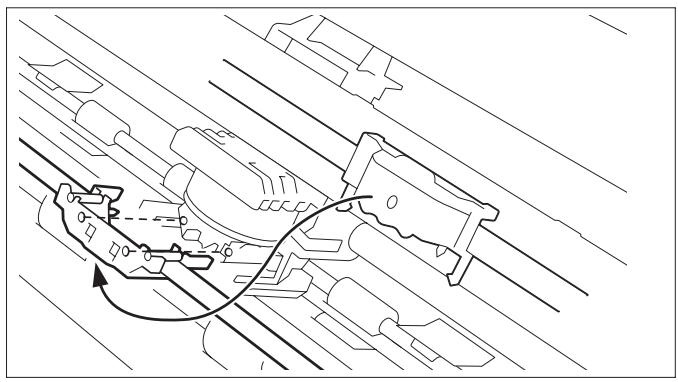

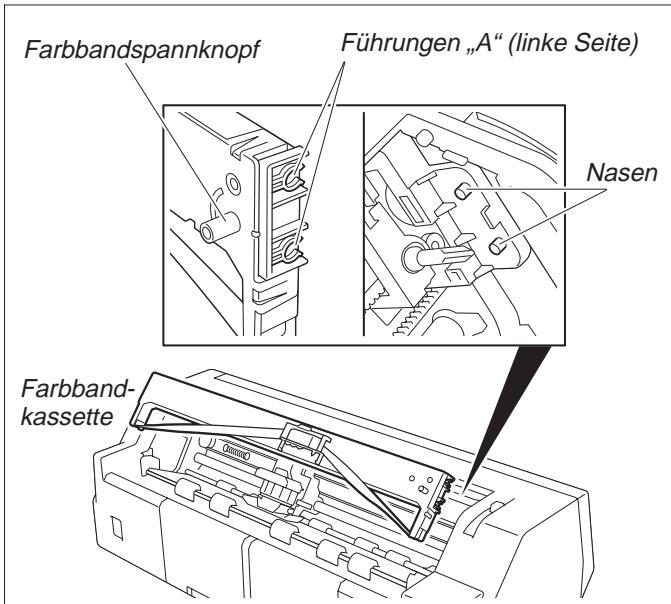

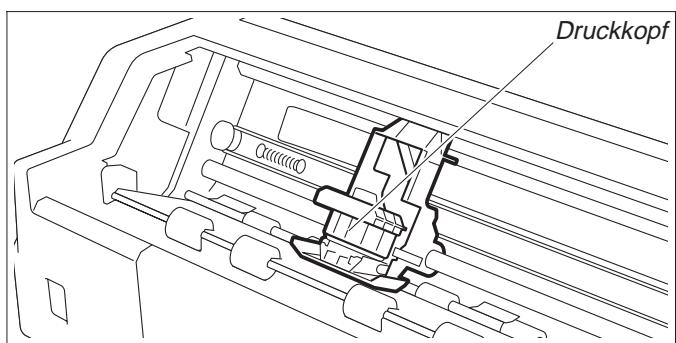

Der Druckkopf kann heiß sein. Vermeiden Sie es deshalb, metallische Teile des Druckkopfs zu berühren. Der schnelle Einstieg Farbbandspannknopf Farbbandkassette auswechseln Führungen „A“ (linke Seite) Nasen Schieben Sie die beiden Führungen „A“ auf der linken Seite der Farbbandkassette über die Nasen am Drucker und legen Sie die Kassette ein; drücken Sie vorsichtig auf die Kassette bis sie einrastet. Verspüren Sie dabei Widerstand, während des Drükkens den Farbbandspannknopf drehen. DEUTSCH Farbbandkassette Lösen Sie die Farbbandführung von der Farbbandkassette. Entfernen Sie keinesfalls die auf der Führung angebrachte Folie, sie dient dem Schutz des Farbbands. Schieben Sie die Farbbandführung in die dafür vorgesehene Öffnung zwischen Druckkopf und Druckbalken bis sie hörbar einrastet. Sicherstellen, daß beim Befestigen der Farbbandführung das Band nicht gefaltet wird. Achten Sie außerdem darauf, daß die Schutzfolie nicht zerstört wird. Farbbandspannknopf Den Farbbandspannknopf in Pfeilrichtung drehen, um jede Lose aus dem Farbband zu entfernen.

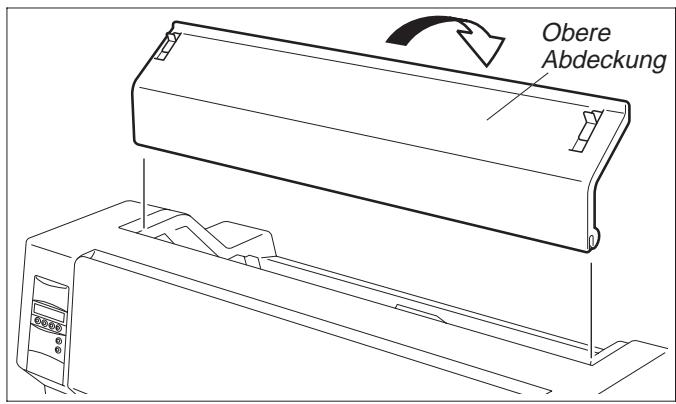

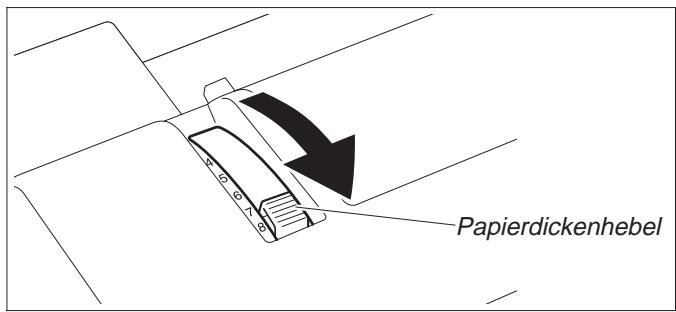

Papier einlegen Der schnelle Einstieg Obere Abdeckung Nachdem das Einsetzen der Farbbandkassette abgeschlossen ist, die obere Abdeckung wieder anbringen. Den Papierdickenhebel entsprechend der Dicke des verwendeten Papiers einstellen. Einzelheiten dazu siehe Seite 18 (Druckkopfabstand einstellen). Papier einlegen Bitte verwenden Sie nur Papier, das für diesen Drucker geeignet ist. Nähere Informationen finden Sie in der Online CD-ROM, Anhang C (Technische Daten). ➤ Einzelblattpapier Einzelblattpapier wird an der Vorderseite des Druckers eingelegt. Das bedruckte Papier kann auf der Rück- oder der Vorderseite des Druckers ausgegeben werden. Einzelheiten dazu siehe Online CD-ROM, Kapitel 1, Menübeschreibungstabelle. Den Drucker einschalten (Netzschalter auf „|“). Den Papierdickenhebel entsprechend der Dicke des verwendeten Papiers einstellen. Einzelheiten dazu siehe Seite 18 (Druckkopfabstand einstellen). Netzschalter Papierstützen Papierablage

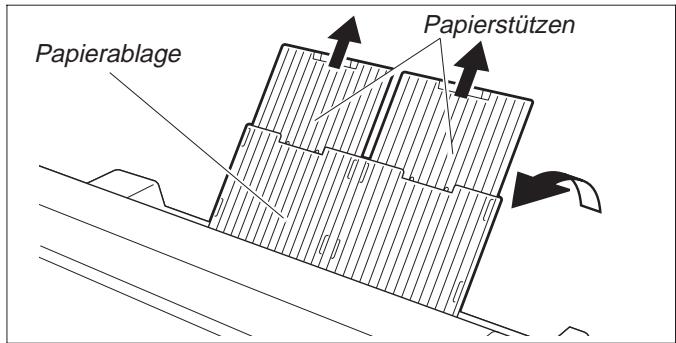

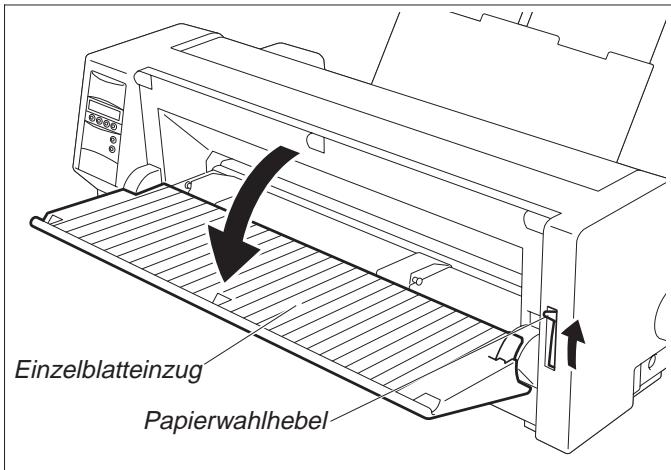

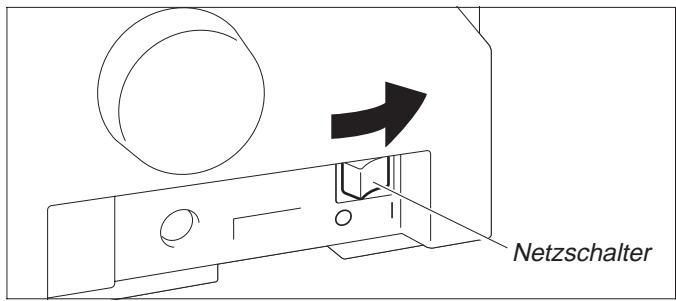

Die Papierablage in Pfeilrichtung nach oben klappen. Die Papierablage festhalten und die Papierstützen herausziehen. Der schnelle Einstieg Papier einlegen Den Papierwahlhebel auf Einzelblattbetrieb stellen. Sicherstellen, daß der Drucker sich im Einzelblattbetrieb befindet. Einzelheiten, wie dieser gewählt werden kann, finden sich auf Seite 14 (Schnellumschaltung Papierweg). Papierwahlhebel Richten Sie den linken Randsteller auf die gewünschte Position des Druckbeginns aus. (Die Marke „[A“ zeigt die Standardposition des Druckbeginns an.) Randsteller Einzelblatt Ein Einzelblatt am linken Randsteller ausrichten und den rechten Randsteller entsprechend der verwendeten Papierbreite einstellen. Das Blatt zwischen den beiden Randstellern einführen. Der Drucker zieht es automatisch bis zur Druckposition ein und ist danach druckbereit. Wenn 55 kg-Papier (Ream) verwendet wird und das bedruckte Papier auf der Rückseite ausgeworfen wird, hat die Papierablage eine Kapazität von ungefähr 30 Blatt. Wird das Papier auf der Vorderseite ausgeworfen, muß jedes einzelne Blatt herausgenommen werden.

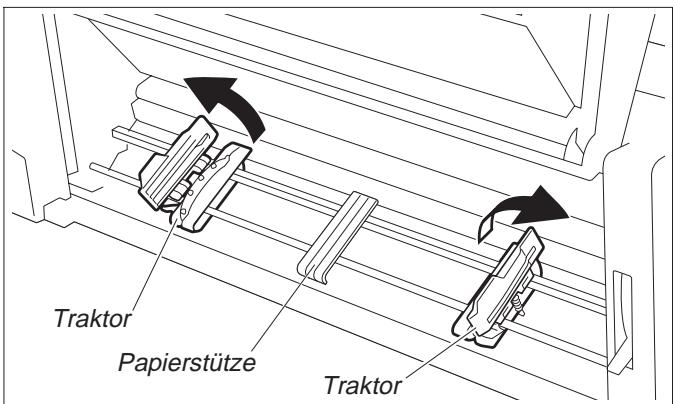

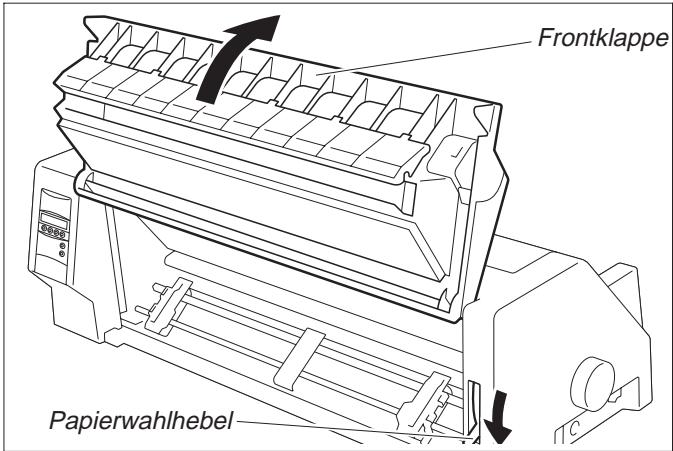

DEUTSCH Einzelblatteinzug Papier einlegen Der schnelle Einstieg ➤ Drucker im Endlospapierbetrieb Frontklappe Den Papierdickenhebel entsprechend der Dicke des verwendeten Papiers einstellen. Einzelheiten dazu siehe Seite 18 (Druckkopfabstand einstellen). Den Papierwahlhebel auf Endlospapierbetrieb einstellen. Die Frontklappe hochschwenken und einrasten lassen. Die Rasterstellung sichert gegen ungewolltes Zufallen der Klappe. Papierwahlhebel Den linken und rechten Arretierhebel in Pfeilrichtung nach oben bewegen, um die Traktoren zu entriegeln. Die Traktorklappen öffnen. Die Traktoren auf die gewünschte Papierbreite ausrichten. Die Papierstütze in der Mitte zwischen dem linken und dem rechten Traktor plazieren. Traktor Papierstütze

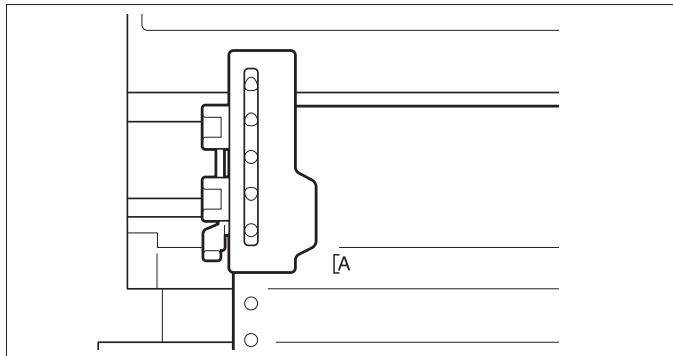

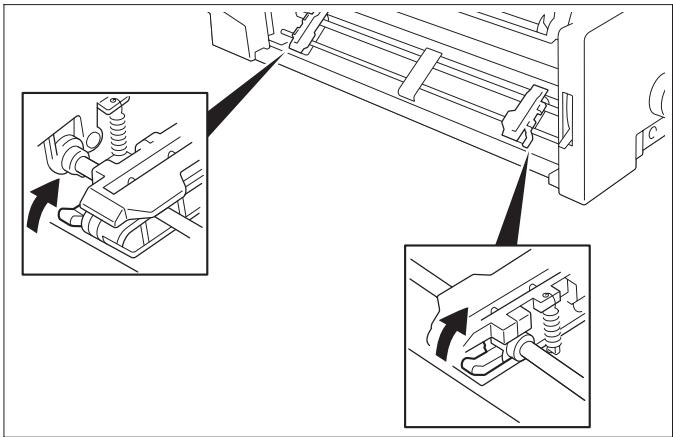

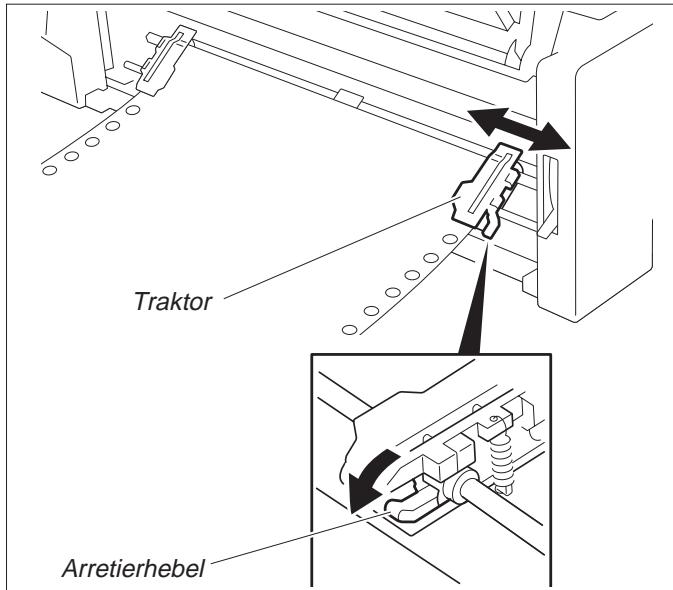

Traktor Der schnelle Einstieg Papier einlegen Das Papier mit der zu bedruckenden Seite nach oben in den linken Traktor einlegen. Dazu die Transportlöcher am linken Rand des Papiers über die Stifte auf dem Traktor legen und anschließend die Traktorklappe schließen. Die Transportlöcher am rechten Rand über die Stifte auf dem rechten Traktor legen und die Traktorklappe schließen. Nach Einlegen des Papiers kann mit dem linken Randsteller die gewünschte Position des Druckbeginns gewählt werden. Die Marke „[A“ zeigt die Standardposition des Druckbeginns an. Den linken Arretierhebel nach unten drücken, um den Traktor zu fixieren. Das Papier mit dem rechten Traktor spannen und anschließend mit dem Arretierhebel fixieren. Traktor Arretierhebel Kann das Papier nicht vollständig mit dem rechten Traktor gespannt werden, die Position des linken Traktors verändern. Papier weder zu straff spannen, da sonst Transportlöcher ausreißen können, noch zu locker führen, da es sich in diesem Fall wölbt und Probleme bei der Zuführung auftreten können. Den Drucker einschalten. Der aktive Einzugsschacht (Trac.1) wird angezeigt. Papier wird automatisch eingezogen, wenn der Drucker im Betriebszustand Online ist und Daten vom Computer erhält. Taste Load drücken, um Papier vor Druckbeginn zu laden.

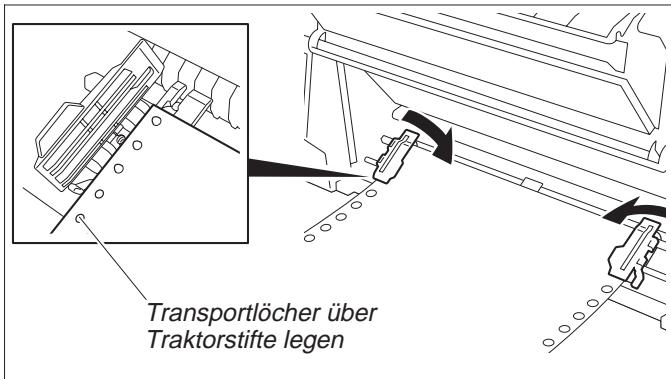

DEUTSCH Transportlöcher über Traktorstifte legen Darauf achten, daß das Papier links und rechts auf gleicher Höhe im Traktor liegt und dieselbe Anzahl von Stiften verwendet wird, da es sonst schief eingezogen wird und ein Papierstau droht. Papierart wechseln Der schnelle Einstieg Papierart wechseln Der Wechsel der Papierart (des Papierwegs) kann entweder über die Papierweg-Schnellumschaltung erfolgen oder im Menü Setup veranlaßt werden. ➤ Schnellumschaltung Ein ausgegebenes Endlospapier zuerst an der Papierabreißkante abreißen. Dazu wie folgt vorgehen. Papierweg Offline Park Trac.1 Load Online Setup Einzel Trac.1 Online Sicherstellen, daß der Drucker Offline ist, gegebenenfalls Taste Online drücken. Taste Park drücken. Befindet sich Endlospapier im Drucker, wird es in Abreißposition transportiert. In der Anzeige erscheint „Papier abreißen“. Dann eine beliebige Taste drücken. Befindet sich ein Einzelblatt im Drucker, wird es ausgeworfen. Mit einer der markierten Tasten den gewünschten Papierweg auswählen, in unserem Beispiel Einzel. Setup Erfolgt nach fünf Sekunden keine Auswahl, wird das Menü verlassen. Offline Park Einzel Online Der Drucker geht in den Offline-Modus zurück. Die Anzeige wechselt zwischen… Setup und… Drehe Pap.Hebel Online Den Papierwahlhebel auf Einzelblattbetrieb einstellen (siehe Seite 11 Papier einlegen). Setup Papier laden aus Einzel Online Die Anzeige wechselt zwischen... Setup und… Offline Park Einzel Online Setup

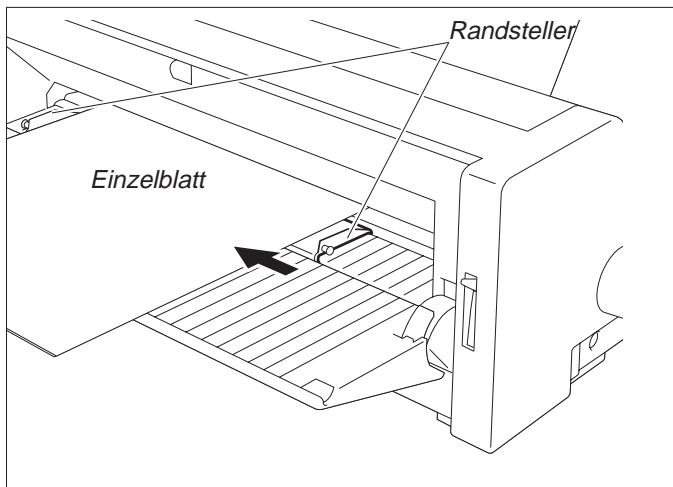

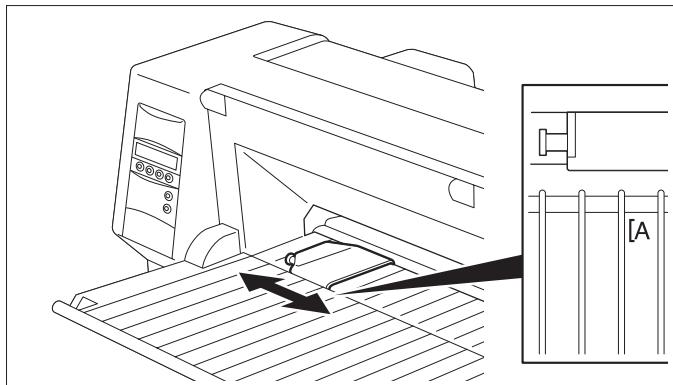

Die Papierablage in Pfeilrichtung nach oben klappen. Die Papierablage festhalten und die Papierstützen herausziehen. Richten Sie den linken Randsteller auf die gewünschte Position des Druckbeginns aus. Ein Einzelblatt am linken Randsteller ausrichten und den rechten Randsteller entsprechend der verwendeten Papierbreite einstellen. Das Blatt zwischen den beiden Randstellern einführen. Der Drucker zieht es automatisch bis zur Druckposition ein (siehe Seite 11 Papier einlegen). Online Der schnelle Einstieg Online Papiertransport Einzel Online Taste Online drücken, um den Drucker betriebsbereit zu machen. Setup Offline Park Trac.1 LF/FF Eingelegtes Papier (Endlospapier/Einzelblatt) kann auf unterschiedliche Weise im Drucker transportiert werden. Online Setup

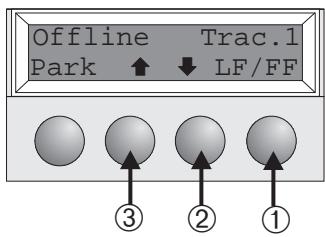

Sicherstellen, daß sich der Drucker im Betriebszustand Offline befindet; gegebenenfalls Taste Online drücken. ➀ Kurzer Tastendruck: Zeilenvorschub (LF) wird ausgelöst Langer Tastendruck: Seitenvorschub (FF) wird ausgelöst ➁ Kurzer Tastendruck: Papier wird schrittweise nach unten bewegt Langer Tastendruck: Dauertransport nach unten ➂ Kurzer Tastendruck: Papier wird schrittweise nach oben bewegt Langer Tastendruck: Dauertransport nach oben Handhabung ➤ Papier in Abreiß- Endlospapier wird mit der Taste Tear in Abreißposition gefahren. position fahren Online Trac.1 Tear Online Setup Sicherstellen, daß der Drucker Online ist. Taste Tear drücken. Der Drucker fährt die Perforationskante des Endlospapiers an die Abreißkante. Die Anzeige wechselt zwischen… Abreiss position Traktor1 Online Setup und… Online Tear Exit Online Nach Abreißen des Papiers Taste Exit drücken. Der Drucker fährt das Papier zurück in die erste Druckposition. Setup

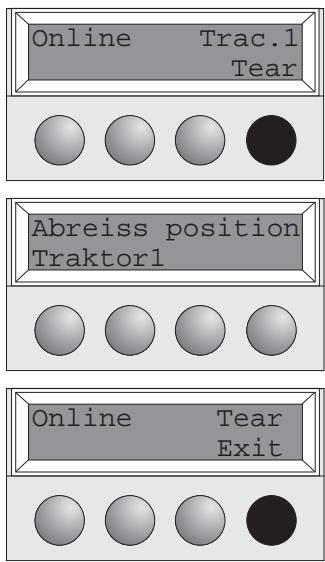

DEUTSCH Papiertransport Einstellungen (I) Der schnelle Einstieg Einstellungen (I) ➤ Abreißposition einstellen Offline Park Trac.1 LF/FF Stimmt die Abreißposition des Papiers nicht mit der Abreißkante des Druckers überein, kann sie eingestellt werden. Online Taste Setup drücken. Der Drucker geht in den Setup-Modus. Setup Adjust Pap.Weg Menü Char Online Taste Adjust drücken. Setup Online TOF Taste Tear drücken. Tear Setup TearAdj=00/72" * Setze Exit Online Setup Durch Drücken der Taste < oder > die Perforation in die gewünschte Position bewegen. Eingabe durch Drücken der Taste Setze bestätigen. Der Drucker geht in die Grundstellung zurück. Die vorgenommene Korrektur – maximal ca. 2,5 cm (1") in jede Richtung – bleibt auch nach Ausschalten des Druckers erhalten. ➤ Erste Druckzeile einstellen (TOF) Mit der TOF-Funktion kann für jeden Papiereinzugsschacht und jedes Menü einzeln die Position der obersten Druckzeile eingestellt werden. Vor Ausführen der TOF-Funktion sollte (bei Verwendung von Endlospapier) vorher die Abreißposition eingestellt werden (siehe oben). Adjust Pap.Weg Menü Char Online Setup

Taste Setup drücken. Der Drucker geht in den Setup-Modus. Der schnelle Einstieg Einstellungen (I) Adjust Pap.Weg Menü Char Online Taste Adjust drücken. Setup Online TOF Taste TOF drücken. Tear Das Papier wird so weit vortransportiert, bis die Unterkante der ersten Druckzeile A auf Höhe der Abreißkante B liegt. Werkseitig ist die erste Druckposition auf 12/72" eingestellt.

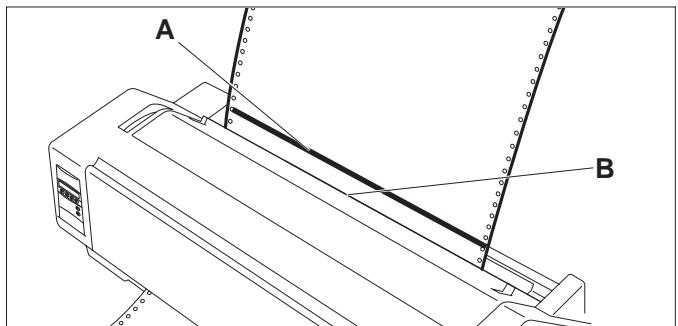

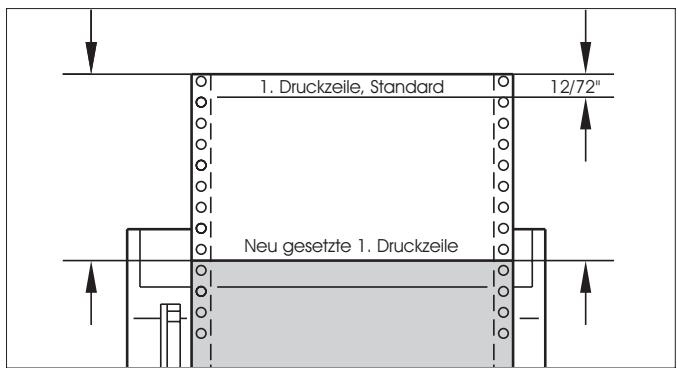

FormAdj=12/72" * Setze Exit Online Setup Durch Drücken der Taste < oder > die erste Druckzeile in die gewünschte Position bewegen. Es können Werte von 0 bis 220/72" für Endlospapier und von 0 bis 72/72" für Einzelblätter eingestellt werden. Eingabe durch Drücken der Taste Setze bestätigen. Der Drucker geht in die Grundstellung zurück.

1. Druckzeile, Standard

12/72" Neu gesetzte 1. Druckzeile Die vorgenommene Einstellung bleibt auch nach Ausschalten des Druckers erhalten. Weitere Einzelheiten finden sich in der Online CD-ROM, Kapitel 3 (Druckermechanische Einstellungen).

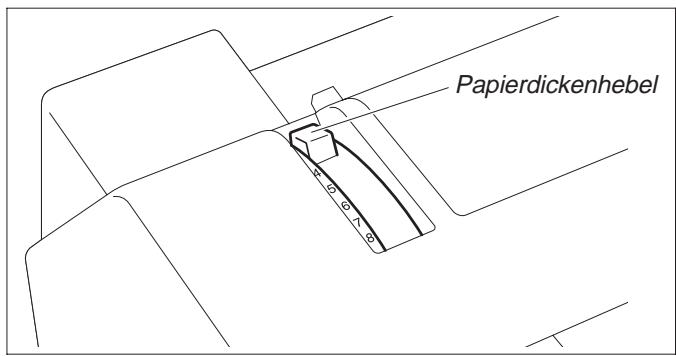

DEUTSCH Setup Einstellungen (II) Der schnelle Einstieg Einstellungen (II) ➤ Druckkopfabstand einstellen Der Drucker ist mit einem Papierdickenhebel ausgestattet, der zum Einstellen des Druckkopfabstands dient. Papierdickenhebel Um eine optimale Druckqualität zu erzielen, muß der Abstand zwischen Druckkopf und Gegenlager entsprechend der Dicke des verwendeten Papiers eingestellt werden. Die folgende Tabelle zeigt den einstellbaren Bereich: Durchschläge/Papierdicke Ream (kg) g/m2 Hebelstellung Nur Original, dünn Nur Original, normal Nur Original, dick 45–55 55–77 77–110 50–65 65–90 90–130

1. „Ream“ ist eine Einheit, die das Papiergewicht anzeigt. Gemessen wird dazu das Gewicht

von 1000 Einzelblättern im Format 788 mm x 1091 mm in Kilogramm. 2. Wird nur ein Original bedruckt, können Einzelblätter von 45 kg Ream und mehr oder Endlospapier von 50 kg Ream und mehr verwendet werden.

3. Wird der Papierdickenhebel auf einen höheren Wert als nötig eingestellt, werden die

Ausdrucke ungleichmäßig und die Lebensdauer von Druckkopf und Farbband verkürzt sich.

Der schnelle Einstieg Einstellungen (II) ➤ Papierwechsel im Setup-Modus ➤ Von Endlospapier- in Einzelblattbetrieb Der Drucker hat bisher Endlospapier verarbeitet und soll jetzt auf Einzelblattbetrieb umgestellt werden. Das Endlospapier muß nicht entfernt werden. Trac.1 Load Adjust Pap.Weg Menü Char Setup Das ausgegebene Endlospapier an der Papierabreißkante abreißen. Dazu vorgehen wie folgt. Taste Setup drücken. Der Drucker geht in den Setup-Modus. Online Taste Pap.Weg drücken. Der Drucker geht in das Menü Papierweg. Online DEUTSCH Online Setup Traktor1 Setze Einzel Setze

Exit Online Durch Drücken von Taste < oder > in die Betriebsart Einzel (Einzelblattbetrieb) wechseln. Setup Die gegenwärtig aktive Einstellung (Trac.1) ist durch einen „ Online Durch Drücken von Taste Setze bestätigen. Ein akustisches Signal bestätigt die Eingabe; das Endlospapier wird auf Abreißposition transportiert. Endlospapier an der Abreißkante abreißen. Exit Setup Papier abreißen Drücke eine Tast Online *“ gekennzeichnet. In der Anzeige erscheint... Eine beliebige Taste drücken. Setup Offline Park Einzel Load Online Der Drucker geht in den Grundzustand zurück; das Endlospapier wird in Parkposition transportiert. Die Anzeige wechselt zwischen… Setup und…

Einstellungen (II) Drehe Der schnelle Einstieg Pap.Hebel Online Den Papierwahlhebel auf Einzelblattbetrieb einstellen. Setup In der Anzeige erscheint… Papier laden aus Einzel Online Einzel Setup Die Papierablage in Pfeilrichtung nach oben klappen. Die Papierablage festhalten und die Papierstützen herausziehen (siehe Seite 10). Ein Einzelblatt am linken Randsteller ausrichten und den rechten Randsteller entsprechend der verwendeten Papierbreite einstellen. Das Blatt zwischen den beiden Randstellern einführen. Der Drucker zieht es automatisch bis zur Druckposition ein (siehe Seite 11). Online Taste Online drücken, um den Drucker betriebsbereit zu machen. Online Setup ➤ Von Einzelblatt- in Endlospapierbetrieb Online Einzel Drucker hat bisher Einzelblätter verarbeitet und soll jetzt auf Endlospapierbetrieb umgestellt werden. Sicherstellen, daß Endlospapier eingelegt ist. Einzelheiten dazu siehe auf Seite 12 (Drucker im Endlospapierbetrieb). Online Die Papierstütze in die Papierablage schieben und diese nach unten klappen. Taste Setup drücken. Der Drucker geht in den Setup-Modus. Setup Adjust Pap.Weg Menü Char Online Taste Pap.Weg drücken. Der Drucker geht in das Menü Papierweg. Setup Einzel Setze

Online Durch Drücken von Taste < oder > in die Betriebsart Traktor 1 (Endlospapierbetrieb) wechseln. Setup Die gegenwärtig aktive Einstellung (Einzel) ist durch einen „ Exit *“ gekennzeichnet. Der schnelle Einstieg Einstellungen (II) Online Traktor1 Setze Exit Durch Drücken von Taste Setze bestätigen. Ein akustisches Signal bestätigt die Eingabe. Setup Offline Park Trac.1 LF/FF Online Die Anzeige wechsel zwischen… Setup und… Pap.Hebel Online Setup ➤ Schriftart wählen Adjust Pap.Weg Menü Char Den Papierwahlhebel in die entsprechende Stellung bringen Jetzt kann der Drucker Endlospapier verarbeiten. Taste Online drücken, um den Drucker betriebsbereit zu machen. DEUTSCH Drehe Mit der Taste Font können Schriftarten im Setup-Modus ausgewählt werden. Online Taste Setup drücken. Taste Char drücken. Setup Font Online CPI Taste Font drücken. Setup DRAFT COPY Setze

Exit Online Mit Taste < oder > die gewünschte Schriftart auswählen. Die Auswahl durch Drücken der Taste Setze bestätigen. Setup Font CPI Online Setup Taste Setup drücken. Der Drucker geht in die Grundstellung zurück. Es ist auch möglich, die Taste Online zu drücken. Der Drucker wechselt daraufhin direkt in den Online-Modus.

Einstellungen (II) Der schnelle Einstieg STOP ➤ Zeichendichte Die getroffene Auswahl bleibt nach dem Ausschalten des Druckers nicht erhalten. Einzelheiten über die dauerhafte Auswahl von Schriftarten siehe Online CD-ROM, Kapitel 1 (Menübeschreibungstabelle). Mit der Taste CPI kann im Setup-Modus die Anzahl der Zeichen, die pro Zoll ausgedruckt werden, eingestellt werden. einstellen Adjust Pap.Weg Menü Char Online Taste Setup drücken. Taste Char drücken. Setup Font Online CPI Taste CPI drücken. Setup 10 CPI Setze

Exit Online Mit Taste < oder > die gewünschte Zeichendichte auswählen. Die Auswahl durch Drücken der Taste Setze bestätigen. Setup Font CPI Online Setup STOP

Taste Setup drücken. Der Drucker geht in die Grundstellung zurück. Es ist auch möglich, die Taste Online zu drücken. Der Drucker wechselt daraufhin direkt in den Online-Modus. Die getroffene Auswahl bleibt nach dem Ausschalten des Druckers nicht erhalten. Einzelheiten über die dauerhafte Auswahl der Zeichendichte siehe Online CD-ROM, Kapitel 1 (Menübeschreibungstabelle). Der schnelle Einstieg Technische Daten Technische Daten ➤ Druckerspezifikationen Druckprinzip seriell mit 9-Nadel Druckkopf seriell mit 24-Nadel Druckkopf Druckbreite schmaler Drucker breiter Drucker schmaler Drucker breiter Drucker Druckgeschwindigkeit (bidirektional) LN-Draft Draft NLQ Zeichendichten 5, 6, 7.5, 8.6, 10, 12, 15, 17.1, 20 cpi (HS-Draft: nur 10, 12 cpi) 5, 6, 7.5, 8.6, 10, 12, 15, 17.1, 20 cpi Grafikauflösung horizontal 240 dpi / vertikal 144 dpi horizontal 360 dpi / vertikal 180 dpi Lebensdauer Farbband 4 Millionen Zeichen 4 Millionen Zeichen Geräuschpegel ca. 55 dB (A) ca. 55 dB (A) Abmessungen schmaler Drucker breiter Drucker 413 cps bei 10 cpi 310 cps bei 10 cpi 77 cps bei 10 cpi 485 x 206 x 272 mm (W x H x D) 625 x 206 x 272 mm (W x H x D) 80 Zeichen bei 10 cpi 136 Zeichen bei 10 cpi Draft 409 cps bei 10 cpi Draft Copy 275 cps bei 10 cpi NLQ/LQ 92 cps bei 10 cpi schmaler Drucker breiter Drucker 485 x 206 x 272 mm (W x H x D) 625 x 206 x 272 mm (W x H x D) Gewicht schmaler Drucker 9 kg / breiter Drucker 11 kg schmaler Drucker 9 kg / breiter Drucker 11 kg Stromversorgung USA/Canada Europa USA/Canada Europa Stromverbrauch bei 100% Durchsatz im Leerlauf Umgebungsbedingungen Temperatur 10ºC bis 40ºC Luftfeuchtigkeit 20% bis 80% Temperatur 10ºC bis 40ºC Luftfeuchtigkeit 20% bis 80% Technische Daten Druckkopf Anzahl Nadeln Nadeldurchmesser 0,3 mm Anzahl Kopien 1 Original + 5 Kopien Anzahl Nadeln Nadeldurchmesser 0,22 mm Anzahl Kopien 1 Original + 3 Kopien Schnittstellenpuffer max. 64 kB max. 64 kB Zulassungen UL 1950, VDE-GS, CE, FCC Class B, UL/Ulc UL 1950, VDE-GS, CE, FCC Class B, UL/ULc AC 120 V 10% / 60 Hz 3% AC 230 V 10%/ 5 0Hz 3% < 60 VA < 10 VA AC 120 V 10% / 60 Hz 3% AC 230 V 10% / 5 0 Hz 3% bei 100% Durchsatz im Leerlauf < 60 VA < 10 VA ➤ Papierspezifikationen Einzelblätter Endlospapier Einfachformat Formularsatz Papiergewicht Breite Länge 60 – 120 g/m2 schmaler Drucker: 76 – 220 mm / breiter Drucker: 76 – 420 mm 76 – 559 mm Papiergewicht Breite Länge Papiergewicht Breite/Länge Formularsatzdicke Zahl der Durchschläge 60 – 120 g/m2 schmaler Drucker: 76 – 254 mm / breiter Drucker: 76 – 420 mm 76 – 559 mm Original: 45 – 65 g/m2 / Kopie: 45 – 56 g/m2 / Letzte Seite: 45 – 65 g/m2 siehe Einfachformat max. 0,5 mm 1+5 (9-Nadeldrucker) / 1+3 (24-Nadeldrucker)

DEUTSCH 80 Zeichen bei 10 cpi 136 Zeichen bei 10 cpi Zubehör Der schnelle Einstieg Weitere Informationen zu Papierspezifikationen finden Sie in der Online-Dokumentation auf CD-ROM. Zubehör Farbbandkassetten, schwarz schmaler Drucker: Teile-Nr. 044 829 breiter Drucker: Teile-Nr. 044 830 Demo-Seite Die Demo-Seite enthält Informationen über Firmwareversion, Seriennummer, Nadelprüfung, Fonts, Fontattribute und Barcodes/LCP. Halten Sie die Taste 4 während des Einschaltens des Druckers gedrückt, um die Demo-Seite auszudrucken. Um den Ausdruck zu beenden, den Drucker ausschalten.
