MANUALE UTENTE T2240-24 TALLYGENICOM

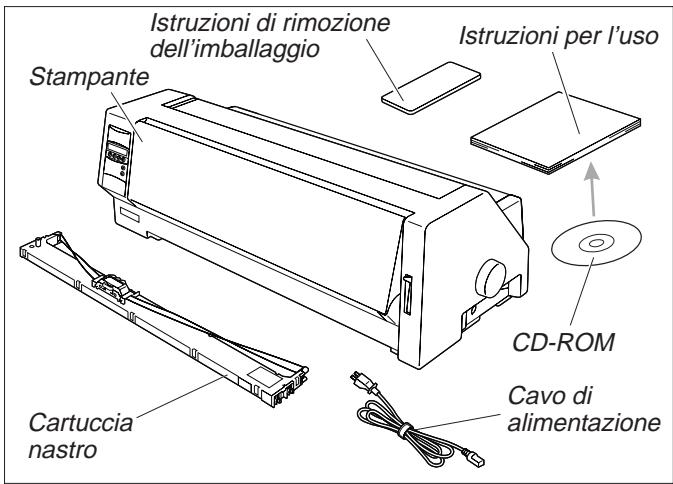

Per cominciare subito Indice Introduzione Simboli utilizzati Norme di sicurezza importanti Lavoro con la documentazione on-line Ricerca guasti Vista d’insieme della stampante Installazione Apertura dell’imballo Posizionamento della stampante Collegamento della stampante Accensione/spegnimento della stampante Pannello di controllo Modo Online Modo Offline Modo Setup Sostituzione della cartuccia nastro Caricamento della carta Inserimento di fogli singoli Carta a moduli continui Cambio del tipo di carta Selezione rapida del percorso carta Trasporto carta Modalità d’uso Avanzamento della carta fino alla posizione di strappo Impostazioni (I) Impostazione della posizione di strappo Impostazione della posizione della prima riga di stampa (TOF) Impostazioni (II) Impostazione della distanza della testina di stampa Cambio della carta nel modo Setup Da moduli continui iu fogli singoli Dai fogli singoli ai moduli continui Selezione di un font Impostazione del passo dei caratteri Specifiche tecniche Stampante Caratteristiche della carta Accessori

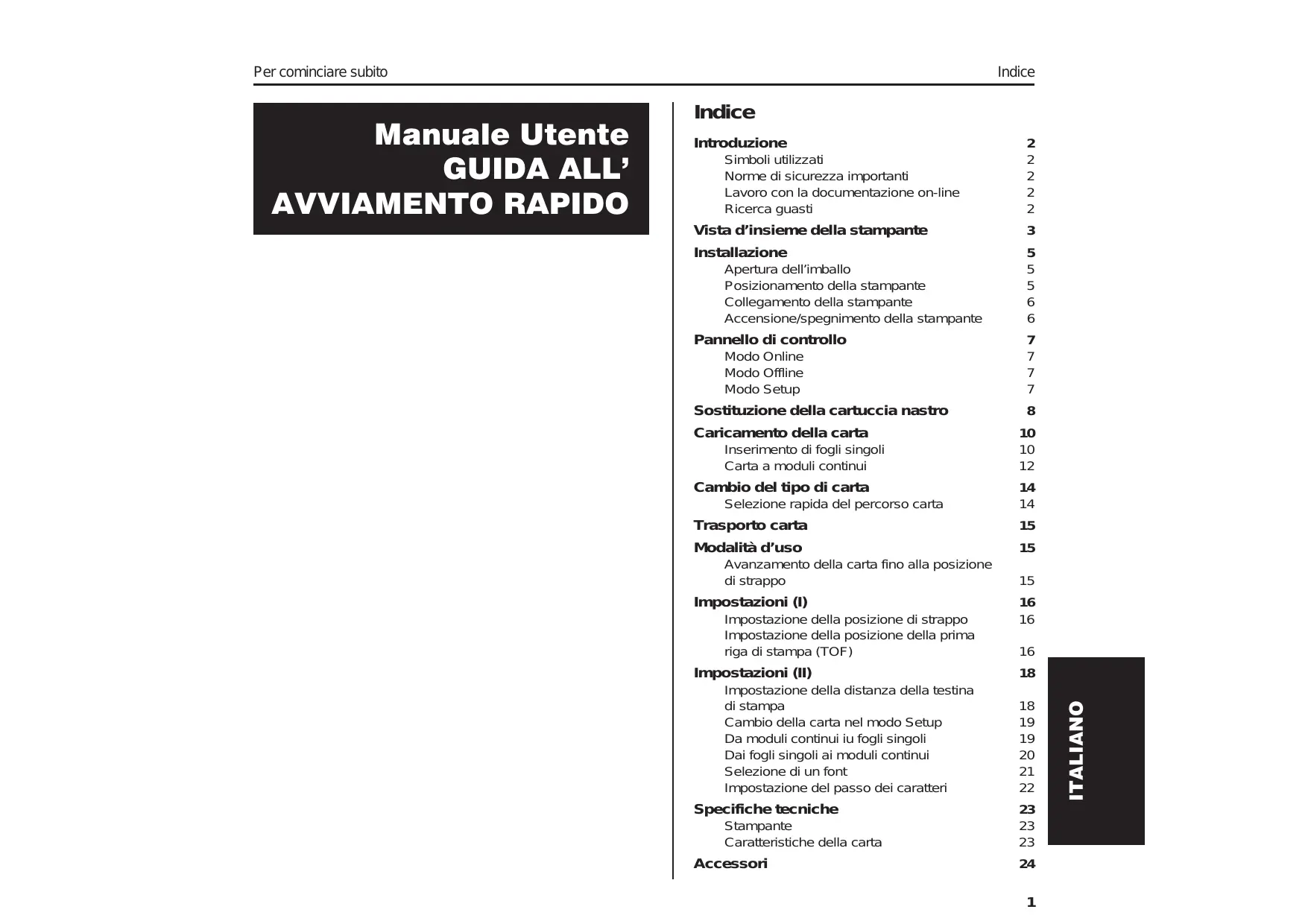

ITALIANO Manuale Utente GUIDA ALL’ AVVIAMENTO RAPIDO Indice Introduzione Per cominciare subito Introduzione Ah ha! ➤ Simboli utilizzati STOP Le presenti istruzioni per l’uso consentono di cominciare subito a utilizzare la stampante, anche agli utenti senza esperienza. Queste istruzioni descrivono le principali funzioni della stampante e contengono informazioni essenziali per il lavoro quotidiano con la stessa. Una descrizione dettagliata della stampante e delle sue caratteristiche, unitamente ad altre informazioni dettagliate, è contenuta nel manuale d’uso su CD-ROM on-line, inserito nella penultima pagina della presente documentazione. Per evidenziare le informazioni più importanti, nel presente manuale vengono utilizzati due tipi di simboli. Il simbolo ATTENZIONE mette in evidenza le informazioni che devono essere osservate per evitare rischi per l’incolumità personale dell’utilizzatore e danni alla stampante. Il simbolo NOTA contrassegna informazioni generiche o aggiuntive in merito a un determinato argomento. ➤ Norme di sicurezza importanti STOP STOP Prima di mettere in funzione la stampante, leggere attentamente le seguenti istruzioni per evitare lesioni personali e danni alla stampante. Tenere sempre le presentè istruzioni per l’uso a portata di mano. Collocare la stampante su una superficie stabile per evitare che cada a terra. Non esporre la stampante a temperature elevate o alla luce solare diretta. Evitare il contatto di liquidi con la stampante. Non esporre la stampante a urti violenti o vibrazioni. Prima di accendere la stampante, verificare sempre che sia impostata su un valore di tensione corretto. Non tentare mai di effettuare interventi di manutenzione o riparazione da sè; rivolgersi sempre a un tecnico dell’assistenza debitamente qualificato. Per scollegare la stampante dalla rete di alimentazione, estrarre sempre la spina dalla presa. Altre informazioni di sicurezza sono riportate nelle pagine seguenti del manuale. ➤ Lavoro con la documentazione on-line ➤ Ricerca guasti

Installare dapprima Adobe Acrobat Reader sull’hard disk (se questo programma non è già presente). Per l’installazione, attenersi alle istruzioni fornite nel file Readme, posto nella directory READER. Per lanciare la documentazione on-line, in File Manager (Windows 3.1) o in Explorer (Windows 95/Windows 98/Windows NT), cliccare due volte sul file START.PDF. Attenersi quindi alla guida utente. Se il CD-ROM non fosse compreso nella dotazione della stampante o fosse difettoso, rivolgersi al proprio rivenditore. La documentazione on-line è anche disponibile in formato cartaceo (a pagamento) o in Internet. Requisiti hardware minimi: PC AT 486, CD-ROM 4x, schermo da 15", mouse. La documentazione on-line su CD-ROM contiene informazioni dettagliate per la ricerca guasti. Per cominciare subito Vista d’insieme della stampante Vista d’insieme della stampante Nelle seguenti figure sono riportate tutte le parti della stampante, mentre la tabella alla pagina seguente ne elenca le funzioni. Vassoi di prolunga carta Supporto carta Pannello di controllo Coperchio superiore Guida carta sinistra Manopola Interruttore di accensione Guida inserimento fogli singoli Guida carta destra Coperchio frontale Bordo di strappo carta Connettore opzioni Levetta di selezione tipo carta Levetta di regolazione spessore carta Levetta di blocco Coperchio posteriore ITALIANO Presa di alimentazione Connettore di interfaccia Levetta di blocco

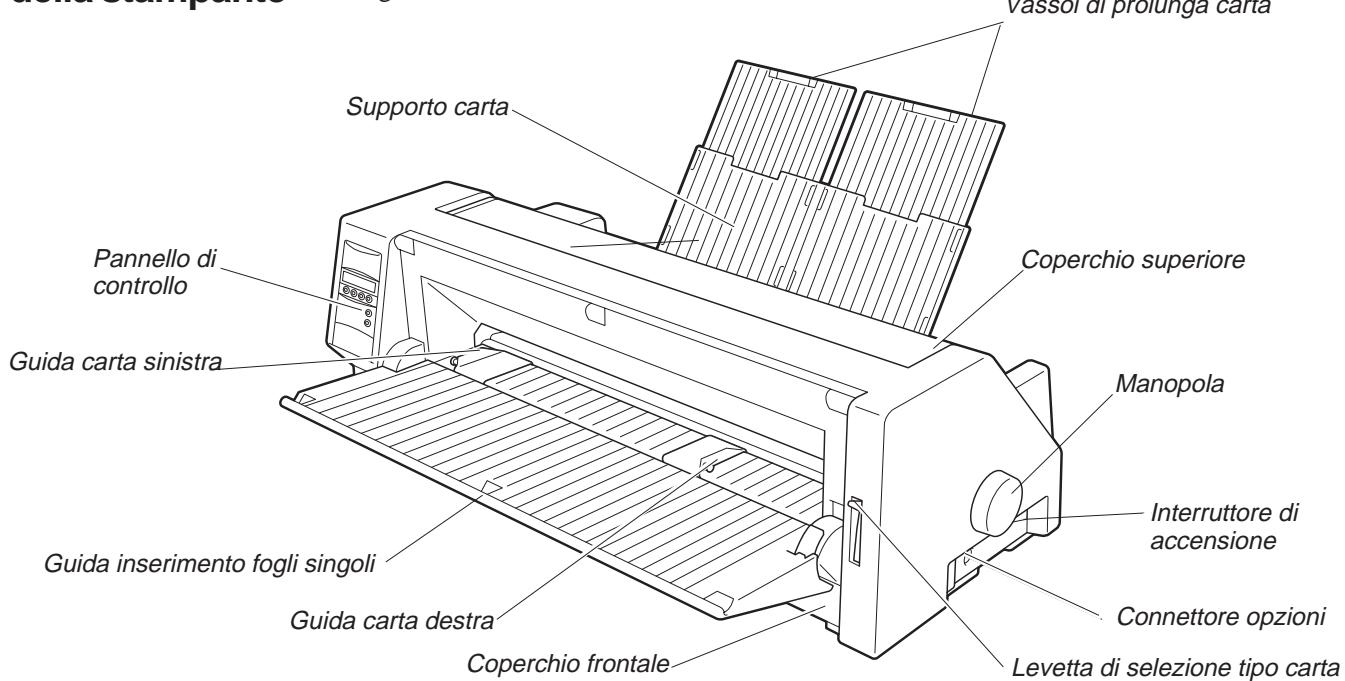

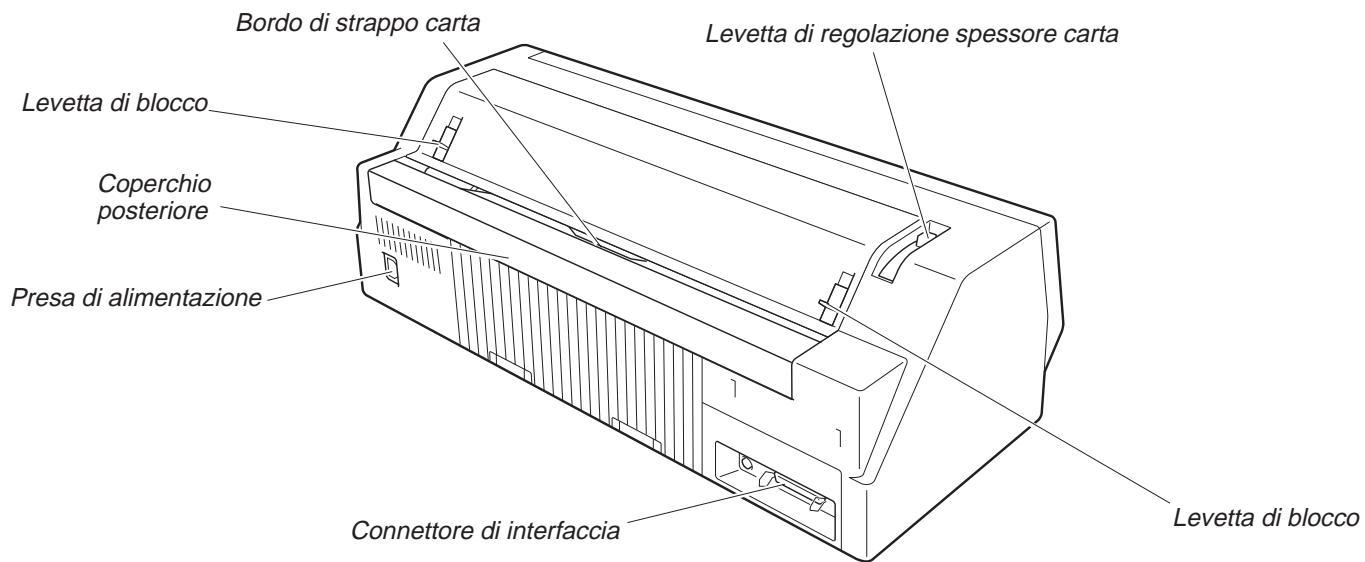

Vista d’insieme della stampante

Per cominciare subito Nome del componente Funzione Pannello di controllo Indica lo stato della stampante e consente di eseguire numerose impostazioni. Supporto carta Ha la funzione di raccogliere i fogli singoli già stampati quando il parametro “F-Eject” nelle impostazioni di menu è impostato su OFF. Vassoi di prolunga carta Consentono di prolungare il supporto carta. Coperchio superiore In caso di sostituzione della cartuccia toner o di eliminazione di un inceppamento carta, è possibile rimuovere questo coperchio per avere accesso alle parti interessate. Ha inoltre la funzione di proteggere l’utente dai movimenti meccanici interni alla stampante. Manopola Viene utilizzato, per avanzamento o retrocessione manuale della carta. Interruttore di accensione Accende e spegne la stampante. Connettore opzioni Per il collegamento del cassetto di alimentazione automatica fogli singoli (ASF) o del secondo trascinamoduli opzionale. Levetta di selezione carta Consente di selezionare il tipo di carta da utilizzare nella stampante:fogli singoli (levetta in posizione superiore)carta a moduli continui (levetta in posizione inferiore). Coperchio frontale Viene aperto per caricare la carta a moduli continui. Viene invece rimosso per l’installazione del cassetto di alimentazione automatica fogli singoli (ASF) o del trascinamoduli opzionale. Guida carta destra Allineando il bordo destro del foglio singolo con questa guida si evita che la carta venga alimentata in obliquo. Guida inserimento fogli singoli Viene aperta per inserire i fogli singoli e funge anche da supporto carta. Viene inoltre utilizzata come vassoio di raccolta dei fogli stampati quando il parametro “F-Eject” nelle impostazioni di menu è impostato su ASF, Single o ALL. Guida carta sinistra Consente di allineare il bordo sinistro dei fogli singoli. Levetta di blocco Tirandola in direzione del lato anteriore della stampante, questa levetta si sblocca e consente di aprire il coperchio superiore. Bordo di strappo carta Per strappare la carta a moduli continui. Premendo il tasto Stp. la carta viene trasportata in questa posizione. Levetta di regolazione spessore carta Consente di regolare la distanza della testina di stampa in funzione della grammatura della carta utilizzata. Per i dettagli, vedere pagina 18, Impostazione della distanza della testina di stampa. Connettore di interfaccia Per inserire il cavo di collegamento al computer. Presa di alimentazione Per il collegamento del cavo di alimentazione. Coperchio posteriore Serve a ridurre la rumorosità della stampante. Va rimosso al ribaltamento del cassetto carta. Per cominciare subito Installazione Installazione ➤ Apertura dell’imballo Aprire il cartone contenente la stampante e controllare che siano presenti tutte le seguenti parti. Istruzioni di rimozione dell’imballaggio Istruzioni per l’uso Stampante Se si riscontrano danni dovuti al trasporto o in caso di accessori mancanti, contattare immediatamente il rivenditore. Rimuovere i fermi per il trasporto come descritto nelle istruzioni di rimozione dell’imballaggio. Conservare il cartone e il materiale di imballo per un eventuale trasporto futuro della stampante. CD-ROM Cartuccia nastro Cavo di alimentazione ➤ Posizionamento della Colloca re la stampante su una superficie stabile, piana e non scivolosa, in modo da evitare che cada a terra. Verificare che il pannello di controllo e gli alimentatori carta risultino facilmente accessibili, e lasciare uno spazio sufficiente per la fuoriuscita della carta. Se si prevede di utilizzare spesso i comandi di avanzamento e retrocessione della carta a moduli continui, posizionare la stampante come mostrato nella figura. Nellasceltadelluogo diinstallazionedellastampante,tenerepresente anche la seguente indicazione: STOP Non collocare mai la stampante nelle vicinanze di gas facilmente infiammabili o di sostanze esplosive. ■ Evitare di esporre la stampante alla luce solare diretta. Se non si può fare a meno di installare la stampante vicino a una finestra, proteggerla dalla luce con una tenda. ■ Posizionare la stampante vicino al computer cui deve essere collegata. La distanza non deve essere superiore a 2,0 metri. ■ Verificare che la stampante sia posta ad una distanza sufficiente dai caloriferi. ■ Verificare che la stampante non risulti esposta a variazioni estreme di temperatura o di umidità nell’aria. Evitare di esporla alla polvere.

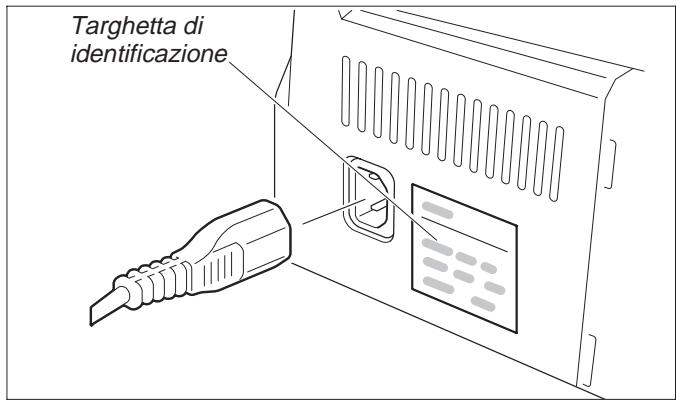

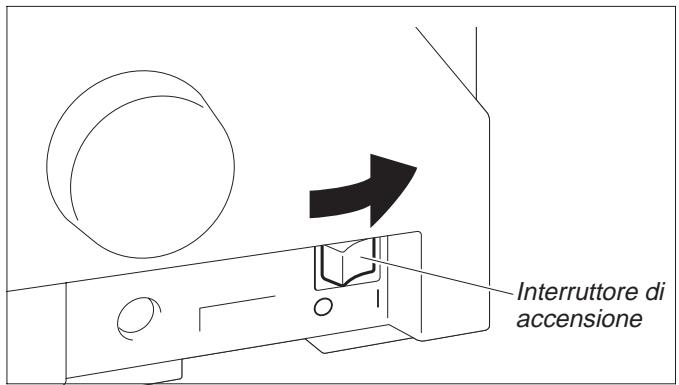

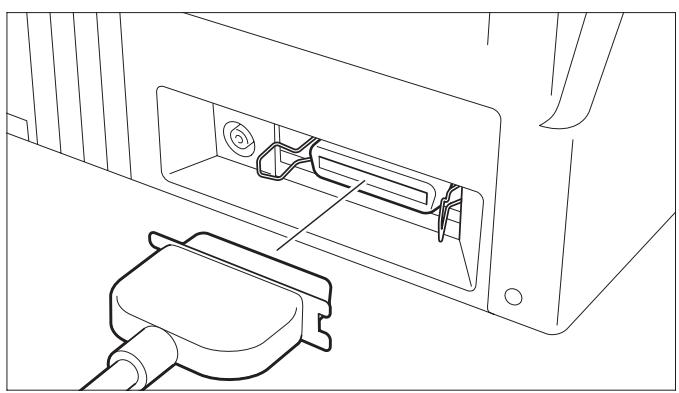

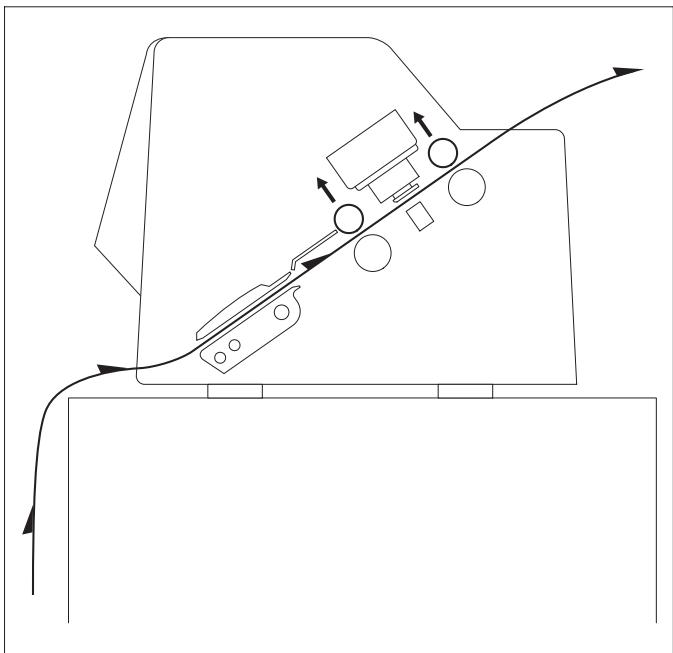

ITALIANO stampante Installazione Per cominciare subito ➤ Collegamento della stampante Verificare che la stampante sia impostata per una tensione corretta (cioè 230 V per l’Europa, e 120 V per gli USA). Vedere a questo proposito la targhetta identificativa posta vicino alla presa di alimentazione sul retro della stampante. Se il valore di tensione non è corretto, contattare il rivenditore. Targhetta di identificazione STOP Non accendere mai la stampante se non è impostata sul valore di tensione corretto poiché questo potrebbe danneggiare seriamente la macchina. Collegare il cavo di alimentazione all’apposita presa della stampante, come mostrato nella figura. Inserire la spina del cavo di alimentazione in una presa. STOP Verificare che la stampante e il computer siano spenti. Collegare il connettore del cavo di trasmissione dei dati (lato stampante) al connettore di interfaccia femmina e fissarlo con le apposite clip a molla. Collegare l’altra estremità del cavo al computer. ➤ Accensione/spegnimento della stampante L’interruttore di accensione, che consente di accendere e spegnere la stampante, è posto sul retro della stampante. Interruttore di accensione

Per cominciare subito Pannello di controllo Pannello di controllo Il funzionamento dellastampantepuò essere controllato con il pannello di controllo e con gli appositi tasti. ➤ Modo Online All’accensione della stampante viene automaticamente selezionato il modo Online. La stampante può ricevere i dati dal computer solo in questa modalità operativa. Online La prima riga del display mostra se la stampante è nel modo Online o Offline, oltre che il percorso carta selezionato (Trac.1 o Foglio). Trac.1 Stp. Online Setup

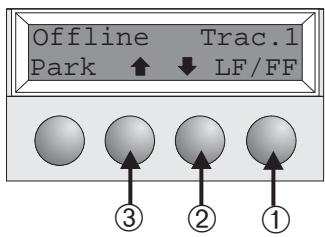

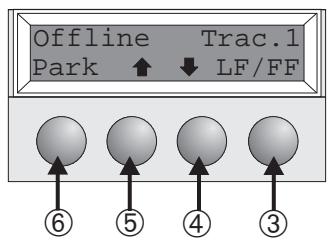

➤ Modo Offline Offline Park continui (vedere pagina 15). Se al di sopra di questo tasto compare la dicitura Load (caricare), significa che la carta è esaurita e che premendo questo tasto si porta la carta nella posizione di stampa. L’avanzamento graduale, l’avanzamento linea per linea e l’avanzamento modulo per modulo può essere effettuato tramite il pannello di controllo solo in questa modalità operativa (vedere pagina 15). Trac.1 LF/FF

Commuta la stampante nel modo Setup. ➂ Tasto Stp.: Attiva la funzione di strappo se è caricata carta a moduli

➀ Commuta la stampante nel modo Online.

➀ Commuta la stampante nel modo Offline.

Commuta la stampante nel modo Setup. Se nella stampante non c’è carta: tasto Load (vedere sopra). Se nella stampante c’è della carta: Prem. il tasto brev.: avanzamento di una linea (Line feed, LF). Premendo il tasto più a lungo: avanzamento di un modulo (Form Feed, FF) Prem. il tasto brev.: ritorno di una piccola distanza. Prem. il tasto più a lungo: ritorno continuo della carta Prem. il tasto brev.: avanzam. di una piccola dist. Prem. il tasto più a lungo: avanzam. continuo della carta Annulla la selezione del percorso in cui è caricata la carta e attiva la selezione rapida del percorso carta (vedere pagina 14). ➤ Modo Setup Online Setup

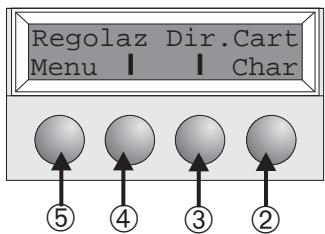

➀ Commuta la stampante nel modo Setup. In questo modo operativo, si

possono effettuare le seguenti impostazioni: Imposta il font e il numero di caratteri per pollice (menu Char). Percorso carta (menu Dir.Cart) Posizione di strappo e prima linea da stampare (menu Regolaz) Altre impostazioni da menu (Menu) ITALIANO Regolaz Dir.Cart Menu Char L’accesso ad altre opzioni del menu è disabilitato dal produttore della stampante. Per informazioni su come abilitare l’accesso a queste opzioni, oltre che sulle opzioni disponibili, vedere l’uso on-line del CD-ROM, Capitolo 1, Funzioni e impostazioni (Sbloccare la modalità menu).

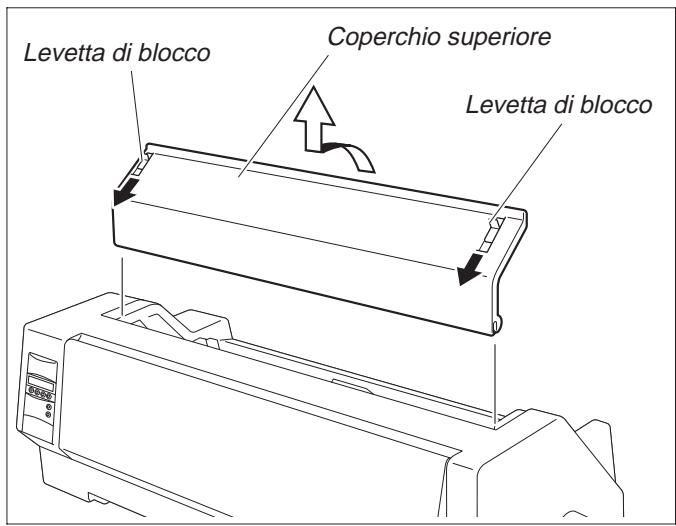

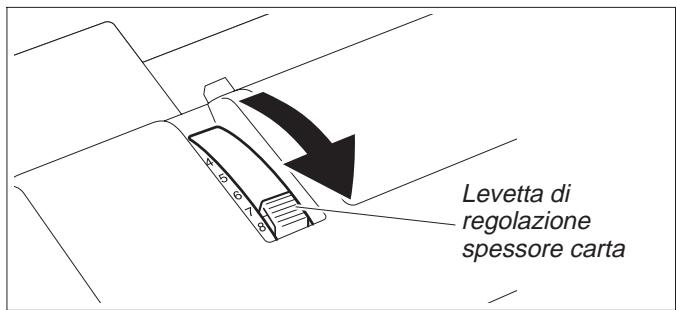

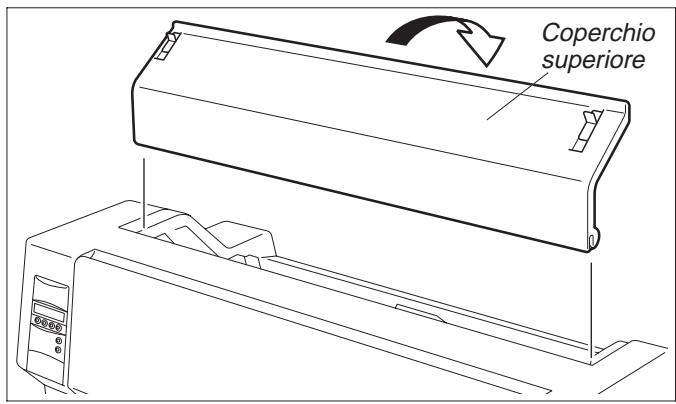

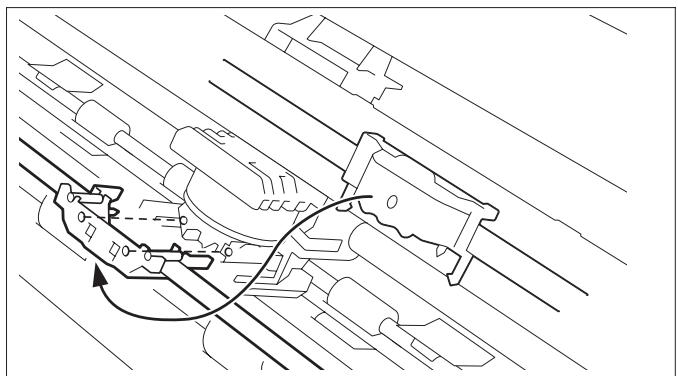

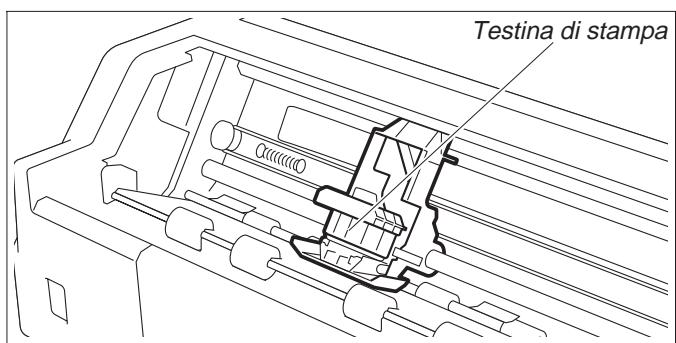

Sostituzione della cartuccia nastro Sostituzione della cartuccia nastro STOP Per cominciare subito Rimuovere la carta dalla stampante. Prima di aprire il coperchio, accertarsi che la stampante sia spenta. Portare la levetta di regolazione spessore carta nella posizione “8”. Levetta di regolazione spessore carta Levetta di blocco Coperchio superiore Levetta di blocco Tirare le levette di blocco del coperchio superiore, sui lati sinistro e destro, in direzione del lato anteriore della stampante e rimuovere il coperchio. Online Setup Testina di stampa Muovere in posizione centrale la testina di stampa. STOP

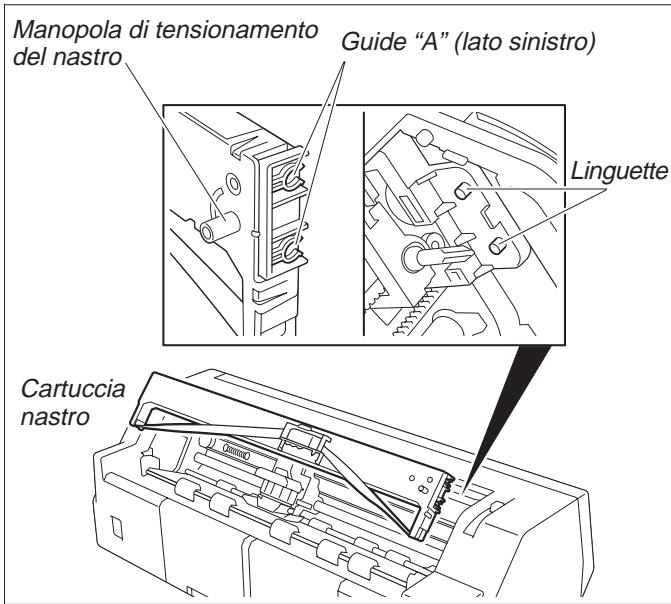

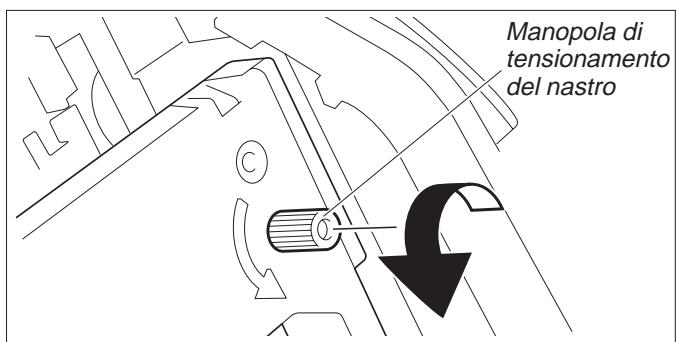

Durante la stampa, la testina tende a surriscaldarsi. Evitare quindi di toccarne le parti metalliche. Per cominciare subito Sostituzione della cartuccia nastro Manopola di tensionamento Guide “A” (lato sinistro) del nastro Linguette Fare scorrere le due guide “A” sul lato sinistro della cartuccia nastro oltre le linguette presenti sulla stampante e inserire la cartuccia. Spingerla con cura fino a che non si innesta. Se si avverte resistenza, ruotare la manopola di tensionamento del nastro mentre si esercita pressione. Cartuccia nastro Staccare la guida nastro dalla cartuccia. Non rimuovere mai la pellicola dalla guida poiché ha la funzione di proteggere il nastro. Fare scorrere la guida nastro nell’apposita apertura tra la testina di stampa e la barra di stampa finché non si innesta con uno scatto. Manopola di tensionamento del nastro Ruotare, in direzione della freccia, la manopola di tensionamento del nastro per eliminare l’eventuale lasco.

ITALIANO Accertarsi che, nel fissare la guida nastro, non si creino pieghe nel nastro. Fare inoltre attenzione a non danneggiare la pellicola di protezione. Caricamento della carta Per cominciare subito Coperchio superiore Caricamento della carta ➤ Inserimento di fogli singoli Una volta terminato il caricamento della cartuccia nastro, riapplicare il coperchio superiore. Impostare la levetta di regolazione spessore carta in funzione della grammatura della carta utilizzata. Per i dettagli sulla carta, vedere a pagina 18, Impostazione della distanza della testina di stampa. Utilizzare esclusivamente carta di tipo idoneo per questa stampante. Per maggiori informazioni, vedere l’uso on-line del CD-ROM, Appendice C (Specifiche tecniche). I fogli singoli vengono caricati dal lato anteriore della stampante. I fogli stampati possono fuoriuscire dal lato posteriore o da quello anteriore della stampante: per ulteriori dettagli vedere l’uso on-line del CD-ROM, Capitolo 1, Descrizione Tabella-Menu. Accendere la stampante (posizione “I”). Impostare la levetta di regolazione spessore carta in funzione della grammatura della carta utilizzata. Per ulteriori dettagli, vedere pagina 18, Impostazione della distanza della testina di stampa. Interruttore di accensione Vassoi di prolunga carta Supporto carta

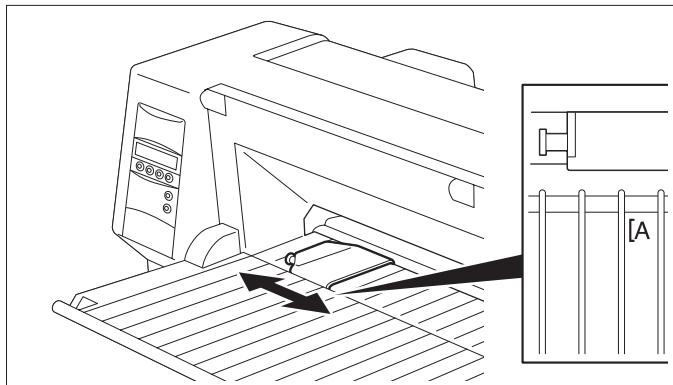

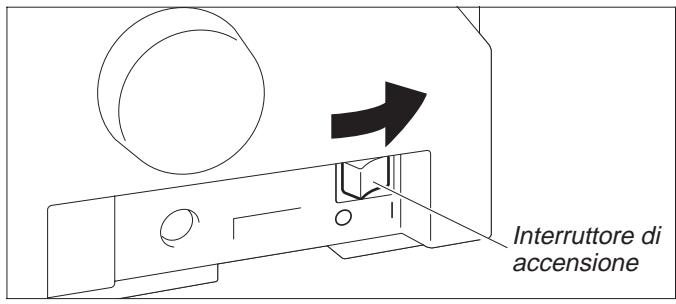

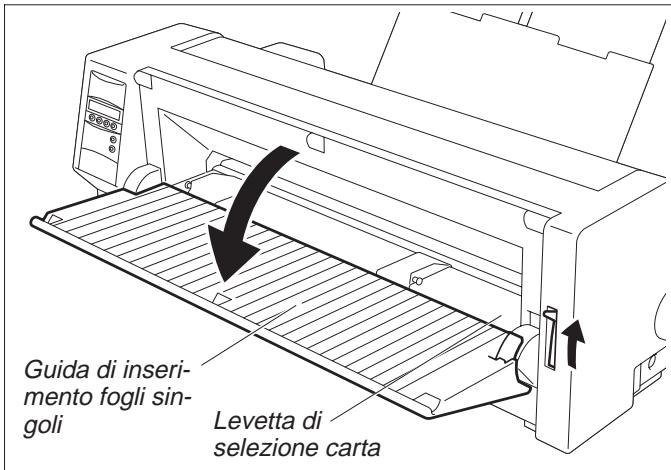

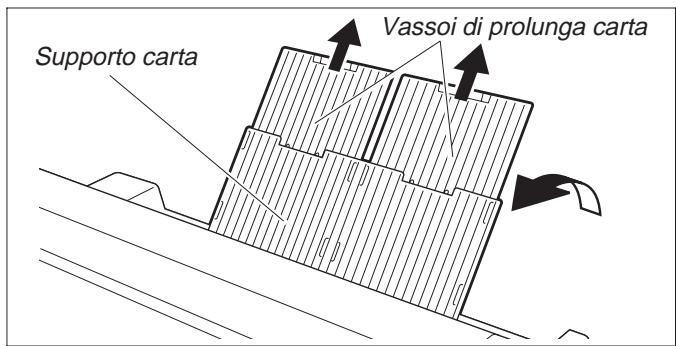

Ribaltare il supporto carta, nella direzione della freccia. Tenere con la mano il supporto carta e staccare i vassoi di prolunga. Per cominciare subito Caricamento della carta Impostare la levetta di selezione carta nel modo fogli singoli. Accertarsi che la stampante sia nel modo fogli singoli. Per i dettagli sulla selezione, vedere pagina 14, Selezione rapida del percorso carta. Guida di inserimento fogli sinLevetta di goli selezione carta Allineare la guida carta sinistra nella posizione desiderata di inizio stampa (il contrassegno “[A” indica la posizione di inizio stampa standard). Foglio singolo Allineare il foglio singolo sulla guida carta sinistra e regolare la guida carta destra in funzione della larghezza della carta. Posizionare il foglio tra le guide carta sinistra e destra. La stampante alimenta automaticamente il foglio fino alla posizione di stampa e si prepara quindi al funzionamento. Se si utilizza carta da 55 kg ream e i fogli stampati fuoriescono dal lato posteriore, la capacità di raccolta carta è di circa 30 fogli. Se la carta fuoriesce dal lato anteriore, occorre rimuovere i fogli uno per volta.

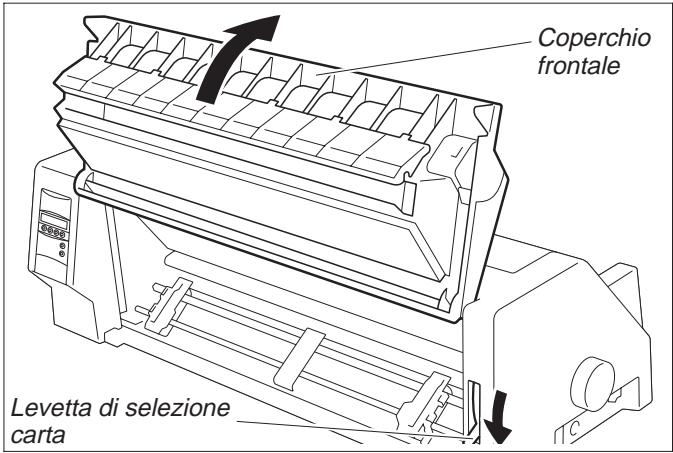

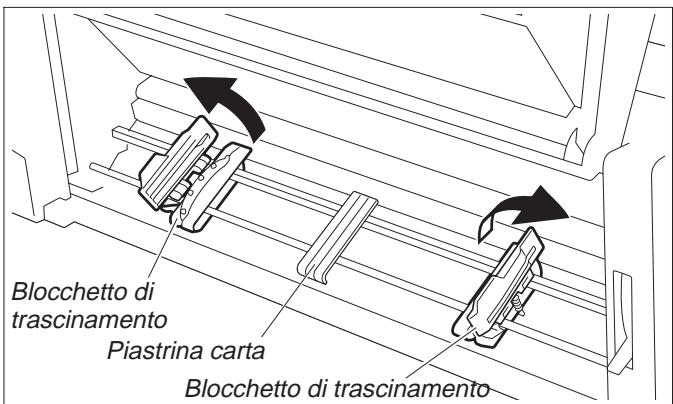

ITALIANO Guida carta Caricamento della carta Per cominciare subito ➤ Carta a moduli continui Coperchio frontale Impostare la levetta di selezione spessore carta in funzione della grammatura della carta utilizzata. Per ulteriori dettagli, vedere pagina 18, Impostazione della distanza della testina di stampa. Impostare la levetta di selezione carta nel modo moduli continui. Sollevare il coperchio frontale e farlo scattare in posizione. Il bloccaggio protegge de un’involontaria chiusura del coperchio. Levetta di selezione carta Sollevare le levette di arresto destra e sinistra nella direzione della freccia per rilasciare i blocchetti di trascinamento. Aprire i pressacarta dei blocchetti di trascinamento. Regolare i blocchetti di trascinamento in funzione della larghezza carta desiderata. Posizionare la piastrina carta al centro tra i blocchetti di trascinamento sinistro e destro. Blocchetto di trascinamento Piastrina carta Blocchetto di trascinamento

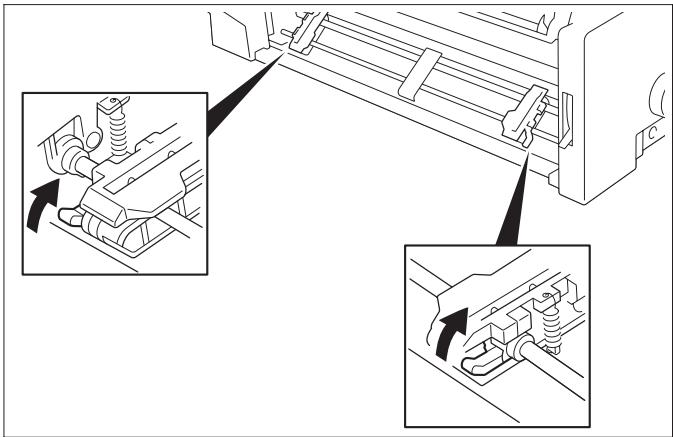

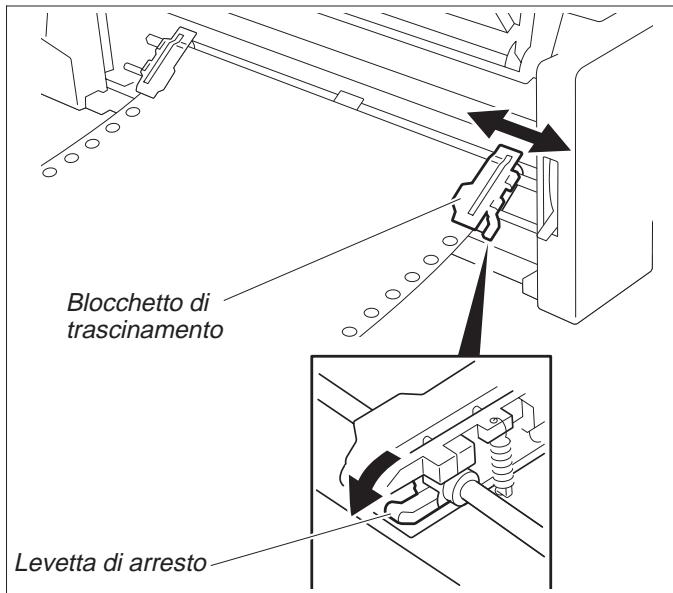

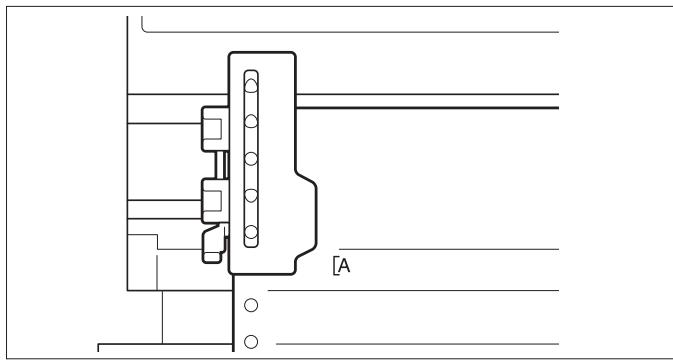

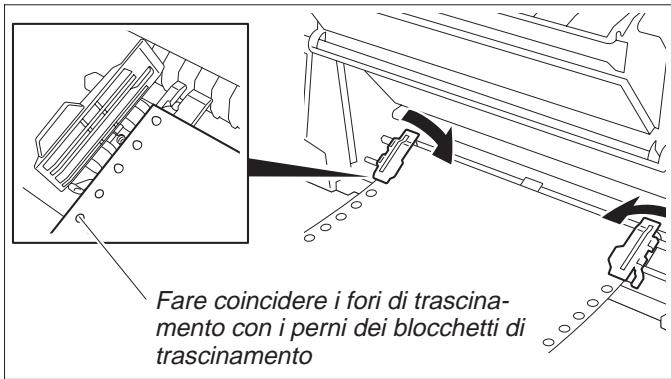

Caricamento della carta Con il lato di stampa rivolto verso l’alto, inserire la carta nel blocchetto di trascinamento sinistro facendo coincidere i fori di trascinamento sul bordo sinistro della carta con i perni del blocchetto di trascinamento, quindi chiudere il pressacarta. Fare coincidere i fori di trascinamento sul bordo destro della carta con i perni del blocchetto di trascinamento destro e chiudere il pressacarta. Fare coincidere i fori di trascinamento con i perni dei blocchetti di trascinamento Per evitare inceppamenti, accertarsi che sia utilizzato lo stesso numero di fori di trascinamento a sinistra e a destra, in corrispondenza degli stessi perni dei blocchetti di trascinamento. Una volta terminato il caricamento della carta, è possibile selezionare con la guida carta sinistra la posizione desiderata di inizio stampa. Il contrassegno “[A” indica la posizione di inizio stampa standard. Spingere in basso la levetta di arresto sinistra per fissare il blocchetto di trascinamento. Per togliere il lasco dalla carta, muovere il blocchetti di trascinamento destro, quindi fissare quest’ultimo con la levetta di arresto. Blocchetto di trascinamento Levetta di arresto Se non si riesce a tendere perfettamente la carta con il blocchetto di trascinamento destro, modificare la posizione di quello sinistro. Non tendere eccessivamente la carta poiché si potrebbero rompere i fori di trascinamento, né lasciarla troppo lasca, poiché si rischia di farla incurvare e provocare inceppamenti. Accendere la stampante. Viene visualizzato il cassetto di alimentazione attivo (Trac.1). La carta viene alimentata automaticamente se la stampante è Online e riceve i dati dal computer. Premere il tasto Load per caricare la carta prima dell’inizio della stampa.

ITALIANO ereinzug vorne Per cominciare subito Cambio del tipo di carta Per cominciare subito Cambio del tipo di carta Si può cambiare il tipo di carta (il percorso carta) utilizzando la funzione di selezione rapida del percorso carta oppure il menu Setup. ➤ Selezione rapida del Strappare innanzitutto l’eventuale carta a moduli continui fuoriuscita dalla stampante in corrispondenza del bordo di strappo carta, procedendo come segue. percorso carta Offline Park Trac.1 Load Online Setup Foglio Trac.1 Online Setup Offline Park Foglio Load Online Verificare che la stampante sia nello stato Offline; se necessario, premere il tasto Online. Premere il tasto Park. Se nella stampante è caricata carta a moduli continui, questa viene fatta avanzare nella posizione di strappo. Sul display compare il messaggio “Tagliare la carta”. Premere un tasto a piacere. Se nella stampante è caricato un foglio singolo, questo viene espulso. Selezionare il percorso carta desiderato premendo uno dei tasti contrassegnati, nel nostro esempio Foglio. Se non si effettua alcuna selezione entro i 5 secondi che seguono, la stampante esce automaticamente da questo menu. La stampante torna nello modo Offline. Il display mostra alternatamente questo messaggio Setup e questo messaggio Gira leva Carta Online Impostare la levetta di selezione carta nel modo fogli singoli (vedere pagina 11 Caricamento della carta). Setup Carica carta del Foglio Online Il display mostra alternatamente questo messaggio… Setup e questo messaggio… Offline Park Foglio Load Online Setup

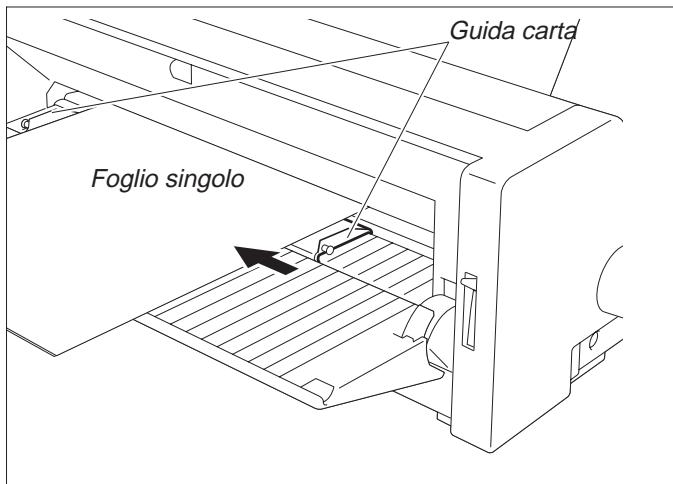

Ribaltare il supporto carta nella direzione della freccia.Tenere fermo il supporto carta e staccare i vassoi di prolunga. Allineare un foglio singolo con la guida carta sinistra e impostare la guida carta destra in funzione della larghezza della carta. Posizionare la guida carta sinistra nella posizione desiderata di inizio stampa. Posizionare il foglio tra le guide carta sinistra e destra. La stampante lo alimenta automaticamente fino alla posizione di stampa e si prepara quindi al funzionamento (vedere pagina 11, Caricamento della carta). Per cominciare subito Online Trasporto carta Foglio Load Online Premere il tasto Online per predisporre la stampante per il funzionamento. Setup Trasporto carta La carta caricata nella stampante (moduli continui/fogli singoli) può essere trasportata all’interno della macchina in vari modi.

Verificare che la stampante sia nello stato Offline; se necessario, premere il tasto Online. ➀ Premendo il tasto brevemente: avanzamento di una linea (Line Feed, LF) Premendo il tasto più a lungo: avanzamento di un modulo (Form Feed, FF) ➁ Premendo il tasto brevemente: ritorno della carta passo-passo Premendo il tasto più a lungo: ritorno continuo ➂ Premendo il tasto brevemente: avanzamento della carta, passo-passo Premendo il tasto più a lungo: avanzamento della carta in continuo Modalità d’uso ➤ Avanzamento della Per far avanzare i moduli continui nella posizione di strappo, premere il tasto Stp. carta fino alla posizione di strappo Online Trac.1 Stp. Online Setup Verificare che la stampante sia nello stato Online. Premere il tasto Stp. La stampante fa avanzare il bordo perforato dei moduli continui fino al bordo di strappo. Sul display compaiono alternatamente questo messaggio… Online Setup e questo messaggio… Online Stp. Esci Online Dopo aver strappato la carta, premere il tasto Esci. La stampante riporta la carta nella posizione di inizio stampa. Setup

ITALIANO Positione Stp. Trattor1 Impostazioni (I) Per cominciare subito Impostazioni (I) ➤ Impostazione della posizione di strappo Offline Park Trac.1 LF/FF Se la posizione di strappo della carta non è allineata con il bordo di strappo della stampante, la si può regolare. Online Premere il tasto Setup. La stampante si commuta nel modo Setup. Setup Regolaz Dir.Cart Menu Char Online Premere il tasto Regolaz. Setup Online TOF Premere il tasto Stp. Stp. Setup Reg Stp=00/72" * Esci Online Setup Premere il tasto < o > per spostare la perforazione nella posizione appropriata. Confermare l’impostazione premendo il tasto OK. La stampante torna nello stato iniziale. La correzione apportata (massimo circa 2,5 cm [1"] in entrambe le direzioni) resta in memoria anche se si spegne la stampante. ➤ Impostazione della posizione della prima riga di stampa (TOF) La funzione TOF consente di impostare la posizione della prima riga di stampa in maniera specifica per ogni sorgente carta e per ciascun menu. Prima di utilizzare la funzione TOF, è necessario impostare la posizione di strappo (vedere sopra) (se si utilizzano moduli continui). Regolaz Dir.Cart Menu Char Online Setup

Premere il tasto Setup. La stampante si commuta nel modo Setup. Per cominciare subito Impostazioni (I) Regolaz Dir.Cart Menu Char Online Premere il tasto Regolaz. Setup Online TOF Premere il tasto TOF. Stp. Setup

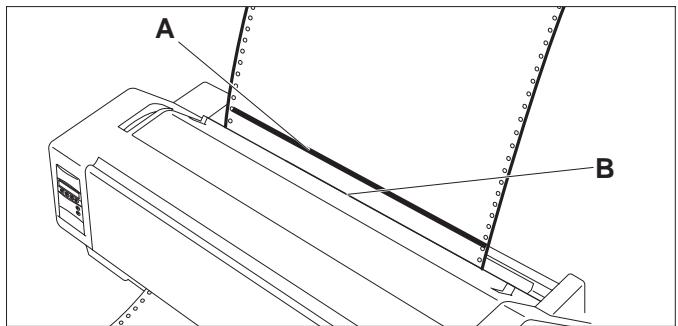

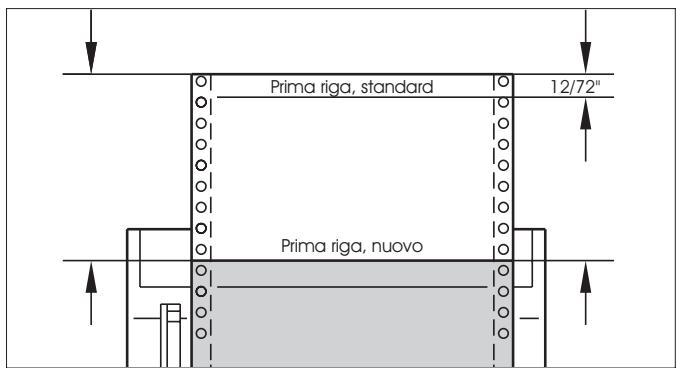

Sel.=12/72" * Esci Online Setup La carta viene fatta avanzare finché il bordo inferiore della prima riga di stampa A non si posiziona in corrispondenza del bordo di strappo B. La prima posizione di inizio stampa è impostata dalla fabbrica a 12/72". Premere il tasto < o > per spostare la prima riga di stampa nella posizione appropriata. Si possono impostare valori compresi fra 0 e 220/72" per i moduli continui e fra 0 e 72/72" per i fogli singoli. Confermare l’impostazione premendo il tasto OK. La stampante torna nello stato iniziale. 12/72" ITALIANO Prima riga, standard Prima riga, nuovo L’impostazione così specificata viene conservata in memoria anche se si spegne la stampante. Per informazioni più dettagliate, vedere la documentazione on-line su CD-ROM, Capitolo 3 Regolazione meccanica della stampante).

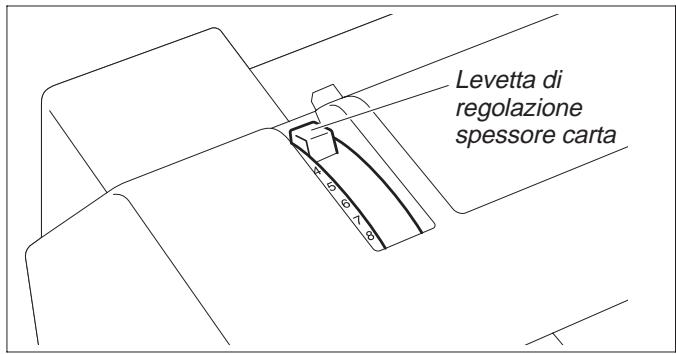

Impostazioni (II) Per cominciare subito Impostazioni (II) ➤ Impostazione della distanza della testina di stampa La stampante è dotata di una levetta di regolazione spessore carta che consente di impostare la distanza della testina di stampa. Levetta di regolazione spessore carta Per ottenere la massima qualità di stampa, occorre regolare la distanza tra la testina e il supporto esterno in funzione dello spessore (grammatura) della carta utilizzata. La seguente tabella riporta i valori impostabili: Numero di copie/grammatura carta Ream (kg) Regolazione della levetta Solo originale, sottile Solo originale, normale Solo originale, spesso 45–55 55–77 77–110

1. “Ream” è l’unità che indica la grammatura della carta. Consente di misurare in kg il peso

di 1000 fogli singoli nel formato 788 mm x 1091 mm. 2. Se si stampa solo un originale, si possono utilizzare fogli singoli di 45 kg ream o più oppure moduli continui da 50 kg ream o più.

3. Se si imposta la levetta di regolazione spessore carta su un valore più alto del necessario,

la stampa risulta poco uniforme e si riduce la durata della testina di stampa e della cartuccia nastro.

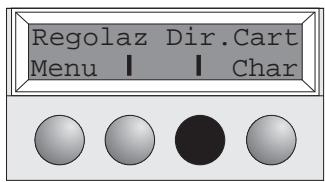

Per cominciare subito Impostazioni (II) ➤ Cambio della carta nel modo Setup ➤ Da moduli continui iu Per passare dalla carta a moduli continui alla stampa su fogli singoli, procedere come descritto fogli singoli qui di seguito. Non occorre rimuovere dalla stampante la carta a moduli continui. Online Trac.1 Load Regolaz Dir.Cart Menu Char Setup Strappare il modulo di carta continua fuoriuscito dalla stampante in corrispondenza del bordo di strappo, procedendo come segue. Premere il tasto Setup. La stampante si predispone nel modo Setup. Online Premere il tasto Dir.Cart. La stampante attiva il menu del percorso carta. Online Setup Trattor1

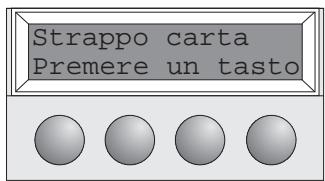

Esci Online Premere il tasto < o > per passare al modo Foglio (fogli singoli). L’impostazione valida (Trattor1) è contrassegnata dal simbolo “*” Setup Online Confermare l’impostazione premendo il tasto OK. Esci Setup Strappo carta Premere un tasto Online Il comando viene confermato dall’emissione di un segnale acustico, dopodiché la carta a moduli continui viene trasportata nella posizione di strappo. Strappare la carta in corrispondenza del bordo di strappo. Su display compare… Premere un tasto qualsiasi. Setup Offline Park Foglio Load Online La stampante torna nello stato iniziale e la carta a moduli continui viene trasportata nella posizione di parcheggio. Sul display compare questo messaggio… Setup in alternanza con questo messaggio…

Impostazioni (II) Per cominciare subito Gira leva Carta Online Impostare la levetta di selezione carta nel modo fogli singoli. Setup Sul display compare il messaggio… Carica carta del Foglio Online Foglio Load Setup Ribaltare il supporto carta in direzione della freccia. Tenere fermo il supporto e staccarne i vassoi di prolunga (vedere pagina 10). Allineare un foglio singolo con la guida carta sinistra e impostare la guida carta destra in funzione della larghezza della carta utilizzata. Posizionare quindi il foglio tra le due guide carta sinistra e destra. La stampante lo alimenta automaticamente fino alla posizione di stampa e poi si predispone al funzionamento (vedere pagina 11). Online Premere il tasto Online per predisporre la stampante per il funzionamento. Online Setup ➤ Dai fogli singoli ai moduli continui Online Foglio Load Per passare dai fogli singoli ai moduli continui, procedere come segue. Verificare che nella stampante sia caricata carta a moduli continui. (Vedere pagina 12 Carta a moduli continui). Online Inserire i vassoi di prolunge nel supporto carta e ribaltare lo stesso verso il basso. Premere il tasto Setup. La stampante si commuta nel modo Setup. Setup Regolaz Dir.Cart Menu Char Online Premere il tasto Dir.Cart. La stampante attiva il menu del percorso carta. Setup Foglio

Premere il tasto < o > per attivare il modo Trac.1 (moduli continui). L’impostazione valida (Foglio) è contrassegnata dal simbolo “*”. Per cominciare subito Trattor1

Esci Impostazioni (II) Online Confermare l’impostazione premendo il tasto OK. Il comando viene confermato dall’emissione di un segnale acustico. Setup Offline Park Trac.1 LF/FF Online Il display visualizza alternativamente... Setup

Gira leva Carta Online Setup ➤ Selezione di un font Regolaz Dir.Cart Menu Char Portare la levetta di selezione carta nella posizione corrispondente. A questo punto, la stampante è pronta per la stampa su moduli continui. Premere il tasto Online per predisporre la stampante per il funzionamento. Il tasto Fonte consente di selezionare i font nel modo Setup. Online Premere il tasto Setup. Premere il tasto Char. Setup Fonte Online CPI Premere il tasto Fonte. DRAFT COPY

Esci Online Premere il tasto < o > per selezionare il font desiderato. Confermare la selezione premendo il tasto OK. Setup Fonte CPI Online Setup Premere il tasto Setup. La stampante torna nello stato iniziale. Si può anche premere il tasto Online. La stampante si commuta direttamente nel modo Online.

ITALIANO Setup Impostazioni (II) Per cominciare subito STOP ➤ Impostazione del passo dei caratteri Regolaz Dir.Cart Menu Char La selezione effettuata non viene conservata in memoria se si spegne la stampante. Per le informazioni relative alla procedura di selezione permanente di un font, vedere la documentazione on-line su CD-ROM, Capitolo 1 (Descrizione Tabella-Menu). Il tasto CPI consente di impostare il numero dei caratteri nel modo Setup che devono essere stampati per pollice. Online Premere il tasto Setup. Premere il tasto Char. Setup Fonte Online CPI Premere il tasto CPI. Setup 10 CPI

Esci Online Premere il tasto < o > per selezionare il passo dei caratteri desiderato. Confermare la selezione premendo il tasto OK. Setup Fonte CPI Online Setup STOP

Premere il tasto Setup. La stampante torna nello stato iniziale. Si può anche premere il tasto Online. La stampante si commuta direttamente nel modo Online. La selezione effettuata non viene conservata in memoria se si spegne la stampante. Per le informazioni relative alla procedura di impostazione del passo dei caratteri, vedere la documentazione online su CD-ROM, Capitolo 1 (Descrizione Tabella-Menu). Per cominciare subito Specifiche tecniche Specifiche tecniche ➤ Stampante Tipo di stampa seriale con testina di stampa a 9 aghi seriale con testina di stampa a 24 aghi Larghezza di stampa stretto largo stretto largo Velocità di stampa (bidirezionale) LN-Draft Draft NLQ Densità di caratteri 5, 6, 7.5, 8.6, 10, 12, 15, 17.1, 20 cpi (HS-Draft: soltanto 10, 12 cpi) 5, 6, 7.5, 8.6, 10, 12, 15, 17.1, 20 cpi Densità di stampa grafica orizzontale 240 dpi / verticale 144 dpi orizzontale 360 dpi / verticale 180 dpi 80 caratteri con 10 cpi 136 caratteri con 10 cpi 413 cps con 10 cpi 10 cps con 10 cpi 77 cps con 10 cpi 80 caratteri con 10 cpi 136 caratteri con 10 cpi Draft 409 cps con 10 cpi Draft Copy 275 cps con 10 cpi NLQ/LQ 92 cps con 10 cpi Durata nastro 4 millioni di caratteri 4 millioni di caratteri Rumorosità ca. 55 dB (A) ca. 55 dB (A) Dimensioni stretto 485 x 206 x 272 mm (W x H x D) largo 625 x 206 x 272 mm (W x H x D) stretto 485 x 206 x 272 mm (W x H x D) largo 625 x 206 x 272 mm (W x H x D) Peso stretto 9 kg / largo 11 kg stretto 9 kg / largo 11 kg Alimentazione di corrente USA/Canada Europa USA/Canada Europa Potenza assorbita al 100% standby Condizione d’ambiente per il funzionamento temperatura umidità Caratteristiche della testina di stampa Numero degli aghi Diametro degli aghi Numero di copie Buffer di interfaccia mass. 64 kB mass. 64 kB Omologazioni UL 1950, VDE-GS, CE, FCC Class B, UL/Ulc UL 1950, VDE-GS, CE, FCC Class B, UL/ULc AC 120 V 10% / 60 Hz 3% AC 230 V 10%/ 5 0Hz 3% < 60 VA < 10 VA al 100% standby 10ºC a 40ºC 20% a 80% 0,3 mm 1 originale + 5 copie AC 120 V 10% / 60 Hz 3% AC 230 V 10% / 5 0 Hz 3% < 60 VA < 10 VA temperatura umidità 10ºC a 40ºC 20% a 80% Numero degli aghi Diametro degli aghi Numero di copie

0,22 mm 1 originale + 3 copie Foglio singolo Modulo continuo Modulo continuo semplice Set di modulo continuo Peso della carta Larghezza Lunghezza 60 – 120 g/m2 stretto: 76 – 220 mm / largo: 76 – 420 mm 76 – 559 mm Peso della carta Larghezza Lunghezza Peso della carta Larghezza/Lunghezza Spessore modulo mass. Numero di copie 60 – 120 g/m2 stretto: 76 – 254 mm / largo: 76 – 420 mm 76 – 559 mm originale: 45 – 65 g/m2 / copie: 45 – 56 g/m2 / ultimo foglio: 45 – 65 g/m2 vedi Modulo continuo semplice mass. 0,5 mm 1+5 (9 aghi) / 1+3 (24 aghi) ITALIANO ➤ Caratteristiche della carta

Accessori Per cominciare subito Per maggiori informazioni sulle specifiche della carta, si rimanda alla documentazione online su CD-ROM. Accessori Cartucce nastro, nero stampante modello stretto: Unit no.044 829 stampante modello largo: Unit no.044 830 Pagina Demo La pagina Demo contiene informazioni relative alla versione del firmware, al numero di serie, al controllo degli aghi, ai font, agli attributi dei font e ai codici a barre/LCP. Per stampare la pagina Demo, tenere premuto il tasto 4 all'accensione della stampante. Per interrompere la stampa, spegnere la stampante.
