BEDIENUNGSANLEITUNG LUNO HASE

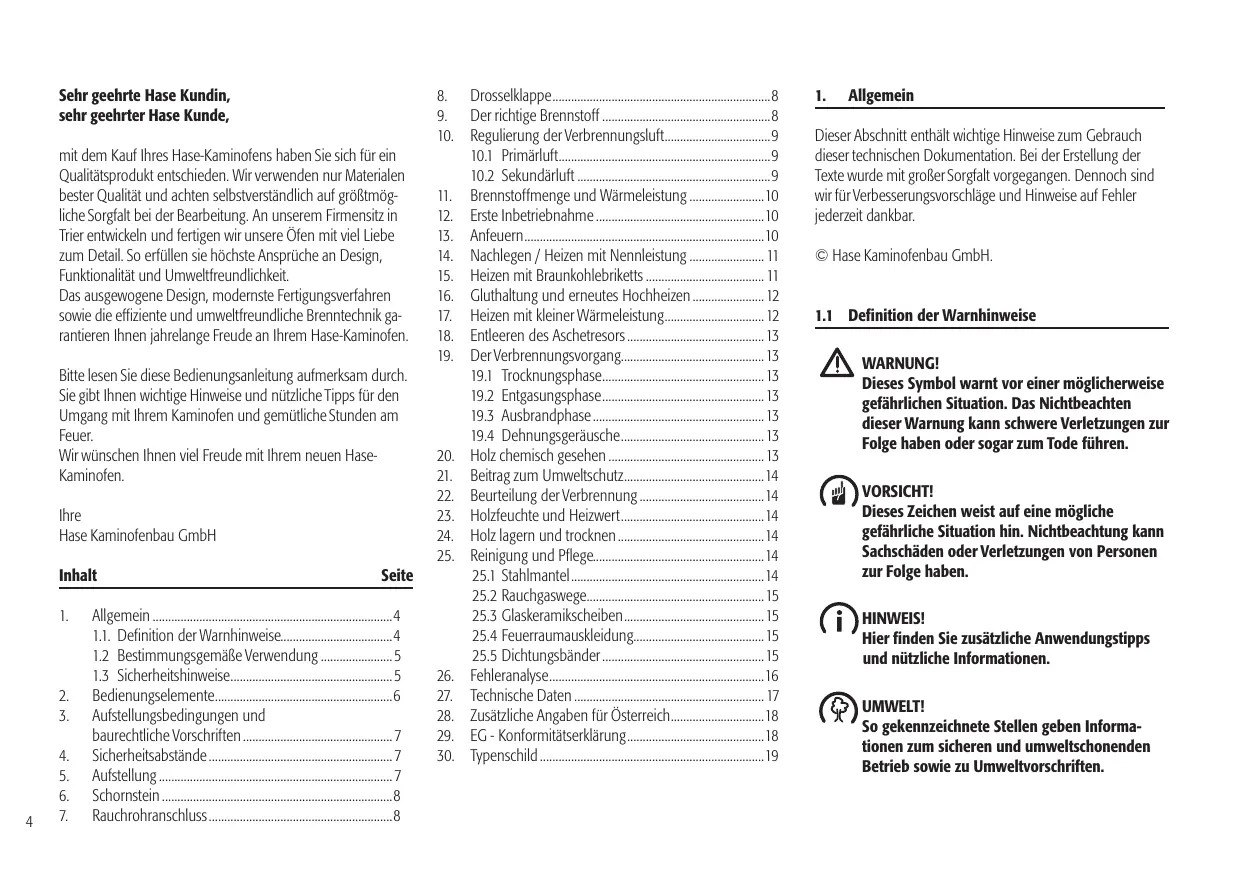

Sehr geehrte Hase Kundin, sehr geehrter Hase Kunde,

mit dem Kauf Ihr's Hase-Kaminofens haben Sie sich für ein Qualitätsprodukt entschieden. Wir verwenden nur Materialen bester Qualität und achten selbstverständlich auf großmögliche Sorgfalt bei der Bearbeitung. An unserem Firmensitz in Trier entwickeln und fertigen wir unsere Öfen mit viel Liebe zum Detail. So erfüllen sie höchste Ansprüche an Design, Funktionalität und Umweltfreundlichkeit.

Das ausgewogene Design, modernste Fertigungsverfahren sowie die effiziente und umweltfreundliche Brenntechnik garantieren Ohnen jahrelange Freude an Ihr Hase-Kaminofen.

Bitte lessen Sie diese Bedienungsanleitung aufmerksam durch. Sie gibt Ichnen wichtige Hinweise und nutzliche Tipps für den Umgang mit ihrer Kaminofen und gemütliche Stunden am Feuer.

Wir wünschen Ohnen viel Freude mit ihrem neuen Hase-Kaminofen.

Ihre

Hase Kaminofenbau GmbH

Inhalt

1. Allgemein 4

1.1. Definition der Warnhinweise 4
1.2 Bestimmungsgemäß Verwendung 5
1.3 Sicherheitshinweise.. 5

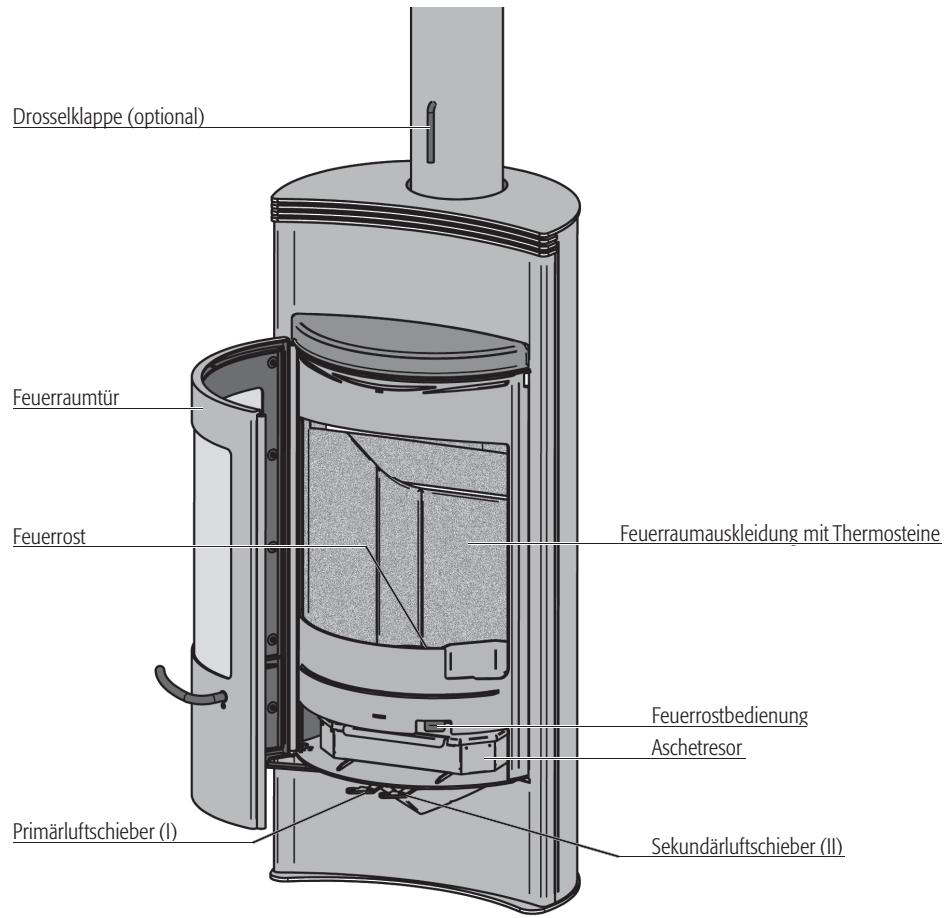

1. Bedienungselemente 6
2. Aufstellungsbedingungen und baurechtliche Vorschriften 7
3. Sicherheitsabstände 7
4. Aufstellung 7
5. Schornstein 8

6. Rauchrohranschluss. 8

7. Drosselklappe 8

8. Der richtige Brennstoff 8
9. Regulierung der Verbrennungsluft 9

10.1 Primarluft.. 9
10.2 Sekundäluft 9

1. Brennstoffmerge und Wärmeleistung 10
2. Erste Inbetriebnahme 10
3. Anfeuern 10
4. Nachlegen / Heizen mit Nennleistung 11
5. Heizen mit Braunkohlebrikets 11
6. Gluthaltung und erneutes Hochheizen 12
7. Heizen mit kleiner Wärmeleistung 12
8. Entleeren des Aschetresors 13

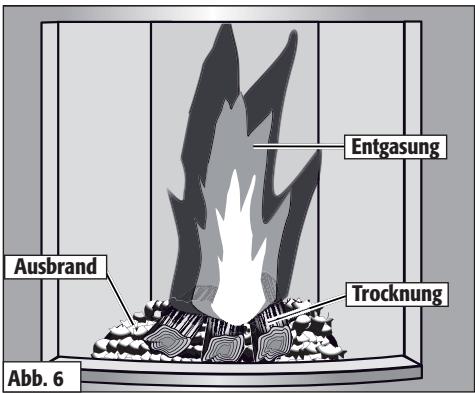

9. Der Verbrennungsvorgang 13

19.1 Trocknungssphase 13
19.2 Entgasungsphase 13
19.3 Ausbrandphase 13
19.4 Dehnungsgeräuche 13

1. Holz chemisch gesehen 13
2. Beitrag zum Umweltschutz 14
3. Beurteilung der Verbrennung 14
4. Holzfeuchte und Heizwert 14
5. Holz lagern und trocknen 14
6. Reinigung und Pflege 14

25.1 Stahlmantel 14
25.2 Rauchgaswege 15
25.3 Glaskeramikscheiben 15
25.4 Feuerraumskleidung 15
25.5 Dichtungsbander 15

1. Fehleranalyse 16

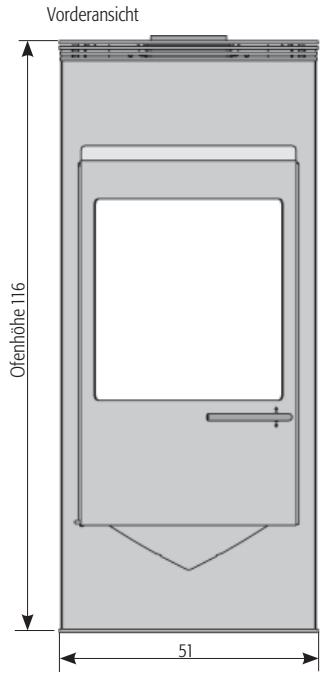

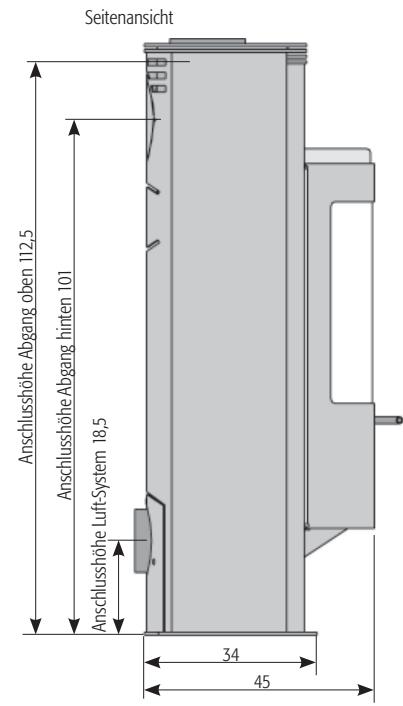

2. Technische Daten 17
3. Zusätzliche Angaben für Österreich 18
4. EG-Konformitätserklarung 18
5. Typenschild 19

1. Allgemein

Dieser Abschnitt enthalt wichtige Hinweise zum Gebrauch dieser technischen Dokumentation. Bei der Erstellung der Texte wurde mit großer Sorgfalt vorgegangen. Dennoch sind wir für Verbesserungsvorschänge und Hinweise auf Fehler jederzeit dankbar.

© Hase Kaminofenbau GmbH.

1.1 Definition der Warnhinweise

WARNING!

Dieses Symbol warnt vor einer möglicherweise gefährlichen Situation. Das Nichtbeachten dieser Warnung kann schwere Verletzungen zur Folge haben oder)sagar zum Tode führen.

VORSICHT!

Dieses Zeichen weist auf eine mögliche gefährliche Situation hin. Nichtbeachtung kann Sachschäden oder Verletzungen von Personen zur Folge haben.

HINWEIS!

HierfindensiezusätzlicheAnwendungstippsundnutzlicheInformationen.

UMWELT!

So gekennzeichnete Stellen geben Informationen zum sicheren und umweltschonenden Betrieb sowie zu Umweltvorschriften.

1.2 Bestimmungsgemäß Verwendung

Der KaminofenoridaurzumBeheizen von geeigneten Wohnräumen verwendet werden. Zulassige Brennstoffes sind Holz (Scheitholz) und Braunkohlbricketts.

WARNING!

Jede andere Verwendung ist nicht bestimmungsgemäß und kann zu erheblichen Beschädigungen des Produkts führen oder)sogar zu Verletzungen mit Todesfolge.

Schaden, die auf eine unsachgemäß Verwendung des Kaminofens zurückgehen, unterliegen nicht der Herstellergewährleistung.

1.3 Sicherheitshinweise

WARNING!

Verwenden Sie zum Anzünden niemals Spiritus, Benzin oder andere brenbbare Flüssigkeiten. Die äußeren Oberflächen des Kaminofens werden während des Betriebes sehr heißt. Daher besteht am gesamten Kaminofen Verbrennungsgefahr. Damit sie den Kaminofen gefahrlos bedieten können, liegt thism ein Handschuh bei.

Kinder)dürfen sich nicht unbeaufsichtigt am brennenden Kaminofen aufhalten. Es besteht Verbrennungsgefahr.

Beim Nachheizen sollenn Sie keine weiten und/oder leicht brennbaren Kleidungsstücke tragen.

Das Verbrennen unzulässiger Materialien wie Press-Spanplatten, lackiertem, laminiertem, imprägniertem oder kunststoffbeschichte

tem Holz, Abfallen usw. ist nicht zulässig. Es belastet die Umwelt und schädigt ihre gesamte Feuerungsanlage.

Lagern Sie keine entzündlichen Materialien oder Flüssigkeiten (z.B. Spraydosen) in unmittelbarer Höhe des Kaminofens.

Werden die Luftschieber geschlossen, wenn das Feuer brennt oder das Holz noch glütt, können die noch im Ofen vorhandenen brenbaren Gase explosionsartig verpuffen und dadurch den Kaminofen stark beschädigen.

Legen Sie auf keinen Fall Wäschestücks oder andere Gegenstände zum Trocknen auf den Kaminofen. Stellen Sie keine nicht hitzebeständigen Gegenstände auf dem Ofen oder in dessen Nähe ab.

Stellen Sie Wäscheständer zum Trocknen von Kleidungsstücken oder dergleichen in ausreichendem Abstand vom Kaminofen auf.

Bringen Sie sich durch einen Kamin- oder Wohnungsbrand niemals selbst in Lebensgebung. Die eigene Sicherheit besteht immer vor!

Am Kaminofen)durfen keine Veränderungen vorgenommen werden. Es durren nur Original-Ersatzteile der Hase Kaminofenbau GmbH eingesetzt werden.

VORSICHT!

Beachten Sie, dass der Kaminofen an einen Schornstein angeschlossen wird, der den jeweiligen regionalen und

nationalen Bestimmungen und Normen entspricht.

Achten Sie aus Sicherheitsgründen darauf, dass sümttliche Anschlüsse und Verbindungen zwischen Kaminofen und Schornstein dicht sind.

Falsch installierte oder undichte Rauchrohr stellen aufgrund der Gefahr von Rauchaustritt oder Bränden ein besonderes Risiko dar. Holen Sie für deren Anordnung und Montage unbedingt den Rat eines konzessionierten Fachbetriebes ein.

Wir empfehlen die Verwendung einer doppelwandigen Mauerbuchse und den Einbau eines Verbindungsstücks mit Drosselklappe.

Bitte beachten Sie hierzu die länderspezifischen gesetzlichen Bestimmungen.

Im Umkreis von 20 cm und um die Anschluss-öffnung mussen Sie alle brennbaren bzw. temperaturempfindlichen Baustoffe auf und in der Wand entfern den und durch nicht brennbare Materialien ersetzen. Diese Vorschrift gilt nur in Deutschland. Andernorts sind die jeweiligen nationalen Brandschutzverordnungen zu befolgen.

HINWEIS!

Im Falle eines Schornsteinbrandes:

• Alarmieren Sie über den Notruf die Feuerwehr!
• Informieren Sie ihren Schornsteinfeger!
• Löschen Sie keinesfalls mit Wasser!
• Entfermen Sie brennbare Gegenstände vom Schornstein!
  Warten Sie auf die Feuerwehr!

3. Aufstellungsbedingungen und baurechtliche Vorschriften

Der Kaminofen ist anleitungsgemäß unter Einhaltung der geltenden nationalen und der europäischen Normen sowie den regionalen Vorschriften zu installieren.
In Deutschland ist der Kaminofen vor der Inbetriebnahme dem zuständigen Bezirksschornsteinfegermeister zur Abnahme anzumelden.

4. Sicherheitsabstände

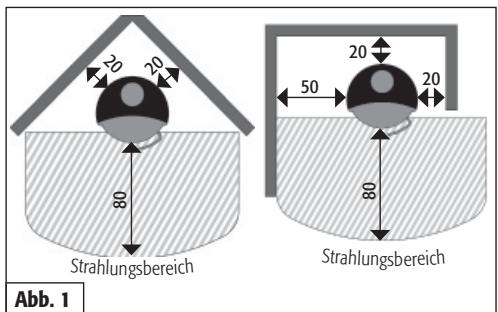

80 cm vor (nach Musterfeuerungsverordnung) und 50 cm...,
...
Material (z.B. Mobel, Holz- oder Kunststoffverkleidungen,
Vorhange usw.) befinden (Abb. 1).

Außerhalb des Strahlungsbereiches sind an den Seiten des Kaminofens 20 cm und dahinter 20 cm Abstand zu brennbaren Materialien einzuhalten (Abb. 1).

WARNING!

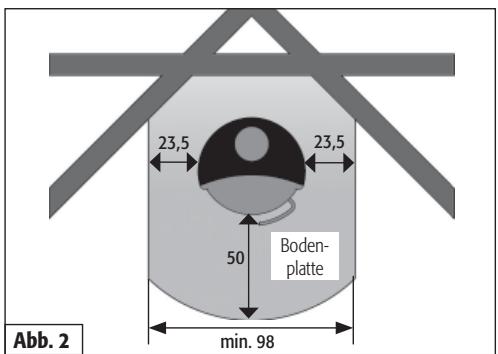

Bei brennbaren Fußbodenmaterialien (z.B. Holz, Laminat, Teppich) ist eine Bodenplatte aus nicht brennbarem Material vorgeschrieben (z.B. Fiesen, Sicherheitsglas, Schiefer, Stahlblech).

Die Bodenplatte muss den Grundriss des Kaminofens vorne um mindestens 50~cm und seitlich um mindestens 19~cm übbragen (Abb. 2).

Angaben in cm.

Angaben in cm.

5. Die Aufstellung

Überprüfen Sie, ob die Tragfähigkeit der Aufstellfläche ausreicht. Gegebenenfalls kann die Tragfähigkeit durch Verwendung einer Bodenplatte zur Lastverteilung erhöht werden.

Prufen Sie, ob der Raum, in dem der Luno aufgestellt werden soll, ausreichend mit Verbrennungsluft versorgt wird. Bei gut abgedachteten Fenstern und Turen besteht die Möglichkeit, dass die Zufahr von Verbrennungsluft nicht ausreichend gewährleistet ist. Dies kann das Zugverhalten des Kaminofens und des Schornsteins beeinträchtigen.

Sind zusätzliche Eintrittsöffnungen für Verbrennungsluft erforderlich, * dürfen diese nicht verschlüssen werden.

VORSICHT!

Beim gleichzeitigen Betrieb von Kaminofen mit Luftungsanlagen und/oder Dunstabzugshauben kann im Aufstellraum des Kaminofens ein Unterdruck entstehen, der zu Problemen, etwa Rauchgasaustritt aus dem Kaminofen, führen kann.

HINWEIS!

Damit dem Raum kein Sauerstoff entzogen wird, empfehlen wir, Dunstabzugshauben, die die Luft nach außen führen, mittels eines Fensterkontaktschalters zu verriegeln.

6. Schornstein

Der Kaminofen Luno muss an einen geeigneten Schornstein mit einer wirksamen Schornsteinhöhe von mindestens 4,50 m angeschlossen werden.

Er kann an einem Schornstein betrieben werden, an dem weitere Feuerstätten angeschlossen sind. Der Schornsteinquerschnitt sollte dem Querschnitt des Rauchrohres entsprechen. Ist die wirsame Schornsteinhohe zu gering und/oder der Schornsteinquerschnitt zu groß oder zu Klein, kann dies das Zugverhalten beeinträchtigen.

Der notwendige Forderdruck (Schornsteinzug) für den Luno beträgt 11 Pa. Bei higherem Forderdruck steigen die Emissionen der Feuerstätte. Die Feuerstätte wird dadurch stark belastet und kann Schadennehmen.

Der maximal zulässige Forderdruck für den Luno beträgt 35 Pa an der Abgaseinführung des Schornsteins. Zur Begrenzung des Forderdrucks können eine Drosselklappe (Abb. 4/1) oder ein Forderdruckbegrenzer hilfreich sein.

7. Rauchrohranschluss

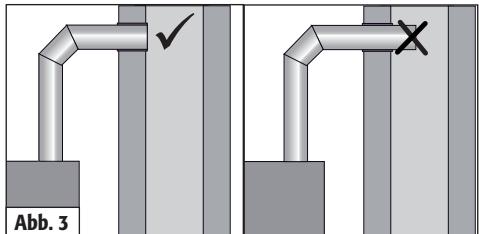

Der Luno ist mit einem Rauchrohr, dessen Innendurchmesser 15 cm beträgt, an den Schornstein anzuschlieben. Alle Rohrstücke müssen an den Verbindungsstellen passgenau gesteckt sein. Wir empfehlen die Verwendung von Rohrbögen mit Reinigungsklappen.

VORSICHT!

Das Rauchrohr muss am Schornsteineingang gut abgedacht werden undarf nicht in den inneren Querschnitt des Schornsteins hineinragen,um den Rauchabzug nicht zu behindern (Abb.3).

8. Drosselklappe

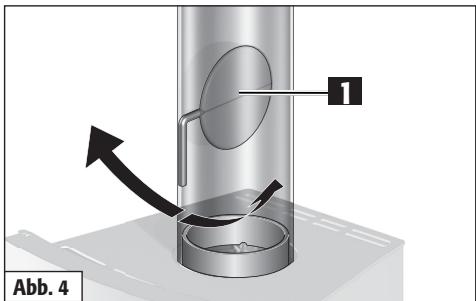

Die Drosselklappe (Abb. 4/1) ist ein optionales Bedienungselement. Sie ist im Rauchrohr angebracht und dient der Regulierung des Rauchgasstromes. Auf diese Weise verringt sie die Abbrandgeschwindigkeit. Steht der Griff der Drosselklappe quer zum Rauchgasrohr, ist der Abgasstrom maximal gedroselt. Wir empfehlen generell den Einbau einer Drosselklappe zur Reduzierung des Forderdrucks.itte beachten Si hierzu die länderspezifischen gesetzlichen Bestimmungen.

HINWEIS!

Bevor die Feuerraumtur während der Brennphase geöffnet wird, sollte vorher die Drosselklappe (Abb. 4/1) geöffnet werden.

9. Der richtige Brennstoff

In Kaminöfen)dürfen nur raucharme Brennstoffe verbrannt werden. Für den Kaminofen Luna sind dies ausschilesslich: naturellassenes, stuckiges Holz, einschlisslich anhaftender Rinde in Form von Scheitholz und Braunkohlebriketts.

Das sonstige Kaminofenfeuer brennt mit Buchenscheitholz. Bei Verwendung der Holzarten Eiche, Fichte, Birke oder Lärche empfehlen wir, Buchenholz beizumischen, um ein schones Flammenbild zu erreichen. Reisig und keine Nadelholzscheite sind gute Anzündhifen.

Harzreiche Nadelhölzer (z.B. Fichte, Kiefer, Tanne) neigen zum Funkenflug. Es entstehen eine feine Flugasche, die beim Öffnen der Feuerraumtur aufgewirbelt werden kann.

Um die erforderliche Restfeuchte von max. 20% des Brennholzes zu erreichen, ist eine Lagerzeit von ca. zwei Jahren erforderlich.

VORSICHT!

Wenn zu feuchtes Holz als Brennstoff verwendt wird, kondensiert Wasserdampf. Dies kann zu Schaden am Kaminofen führen. Außer dem kommt es zu einem Leistungsverlust.

VORSICHT!

Unzulässig ist beispiesweise die Verbrennung von:

• feuchtem Holz (Restfeuche über 20%)
• lackiertem, laminiertem, imprägniertem oder kunststoffbeschäftchtetem Holz
• mit Holzschutzmitteln behandeltem Holz
• Hausmüll
• Papierbrikets (enthalten Schadstoff wie z.B. Cadmium, Blei, Zink)
• alle brennbaren Flüssigkeiten (auch Methanol, Ethanol) sowie alle Brennpasten und Gelen

UMWELT!

Bei der Verbrennung solcher unzulässiger Stoffe entstehen neben üben Gerüchen auch gesundheitsschädliche und umweltbelastende Emissionen.

Die Verbrennung von nicht zulässigen Brennstoffen ist ein Verstoß gegen das Bundesimmissionsschutzgesetz.

Falsche Brennstoffe und deren Verbrennungsrückstände können die Funktion und Lebensdauer des Kaminofens wie auch des Schornsteins beeinträchtigen - in thisem Fall erlischt sowohl die Gewährleistung als auch die Garantie.

10. Regulierung der Verbrennungsluft

Für ihren Hase-Kaminofen wurde eine individuelle Luftführung entwickelt, um die benötigte Luftmenge effektiv an die wichtigen Stellen zu leiten.

Beim Anfeuerungs- und Nachlegevorgang wird die Verbrennungsluft mit dem Primäreluft- und dem Sekundärluftschieber geregelt.

10.1 Primäluft

Die Primäreluft wird von unter durch das Rost in den Feueraum geleitet. In der Anfeuerungsphase wird dadurch Schneller die notwendige Feueraumtemperatur erreicht.

10.2 Sekundäluft

Die Sekundärluft wird durch Luftkanäle im Ofen von oben in den Feuerraum geleitet. Sie führt den für das vollständige Abbrennen der Holzgase vorgewärmten Sauerstoff in den Feuerraum und vermindert die Rußbildung an den Feueraumscheiben

Für die Regulierung der Sekundär Luft gilt die Regel: Ein kleines Feuer besteht weniger Sekundär Luft, ein großes Feuer besteht viel Sekundär Luft.

WARNING!

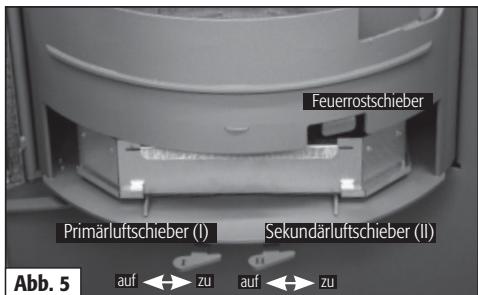

Bei zuweit geschlossenem Sekundärluftschieber (Abb. 5/I) besteht die Gefahr, dass die Abgase unvollständig verbrennen (Schwelbrand), dass die Feuerraumscheibe verrußt oder dass die angesammelten Holzgase explosionsartig verbrennen (Verpuffung).

Bei Holzfeuerung mit zu welt geöffnetem Primäreluftschieber (Abb. 5/I) besteht die Gefahr der Überhitzung des Kaminofens (Schmiedefeuereffekt).

VORSICHT!

Der Sekundärluftschieber (Abb. 5/II) darf im Betrieb niemals vollständig geschlossen werden. Der Feuerraum und das Aschefach hingegen müssen immer fest verschlossen sein.

11. Brennstoffmenge und Wärmeleistung

Welche Wärmeleistung Sie erzielen, hangt davon ab, wie viel Brennstoff Sie in den Ofen hineinlagen. Achten Sie darauf, beim Nachlegen nie mehr als maximal 2,5 kg Brennstoff in den Ofen einzufullen. Legen Sie mehr ein, besteht die Gefahr der Überhitzung. Schäden am Kaminofen oder ein Kaminbrand können die Folge sein.

HINWEIS!

Wenn Sie 2,0 kg Holzsche mit einer Scheitlänge von max. 30 cm einlagen, erreichen Sie bei einer Brenndauer von ca. 50 Minuten eine Wärmeleistung von ca. 7 kW (bei Braunkohlebriketts 3 Stk. mit insg. ca. 1,6 kg bei ca. 60 min.).

HINWEIS!

Wenn Sie 1 kg Holzscheiteit einer Scheitlänge von ca. 25 cm, einlagen, erreichen Sie bei einer Brenndauer von ca. 45 Minuten eine Wärmeleistung von ca. 4,5 kW (bei Braunkohlebriketts 2 Stk. ca. 1 kg bei ca. 60 min.).

Der Luno ist eine Zeitbrand-Feuerstätte,itte geben Sie immer nur eine Lage Brennstoff auf.

12. Erste Inbetriebnahme

HINWEIS!

Beim Transport zu Ohnen kann sich im Inneren des Ofens Kondensatfeuchte ansammeln, die unter Umständen zum Wasseraustritt am Ofen oder an den Rauchrohren führen kann. Trocknen Sie die feuchten Stellen umgehend ab.

Die Oberfläche Ihres Kaminofens wird vor der Farbbeschichtung mit StrahlgutVBorbereitet.Trotz sorgfaltiger Kontrolle konnen Reste im Ofenkörper verbleiben und sich bei der Aufstellung Ihres Kaminofens losen und hereausfallen.

HINWEIS!

Um möglich Schäden zu vermeiden, saugen Sie die Stahlkügelchen sofort mit dem Staubsauger auf.

Bei der ersten Inbetriebnahme jedem Kaminofens kommt es durch die Hitzeentwicklung zur Freisetzung flüchtiger Bestandteile aus der Beschichtung des Ofens, den Dichtbändern und den Schmierstoffen sowie zu Rauch- und Geruchsentwicklungen.

Bei erhöhter Brenntemperatur nauert dieser einmalige Vorgang ca. 4 bis 5 Stunden. Damit Sie diese erhöhte Brenntemperatur erreichen, erhöhen Sie die in Kapitel 14 „Nachlegen / Heizen mit Nennwärmeleistung" empfohlene Brennstoffmenge um ca. 25% .

VORSICHT!

Um Gesundheitsbeeinträchtigungen zu vermeiden, sollte sich während these Vorganges niemand unnötig in den betroffenen Räumen aufhalten. Sorgen Sie für eine gute Belüfung und offen Sie Fenster und Außentären. Wenn notwendig benutzen Sie einen Ventilator zum schnellenen Lufttaustausch.

Sollte beim ersten Heizvorgang die maximale Temperatur nicht erreicht worden sein, kann auch später noch kurzzeitig Geruchsentwicklung aufreten.

13. Anfeuern

In der Anfeuerungsphase konnen höhere Emissionswerte aufreten, deshalb soll diese Phase möglichst kurz sein.

Die in der Tabelle 1 (siehe Abb. rechts) beschrieben Schieberstellungen sind eine Empfehlung, die bei den Normprüfungen ermittelt wurden. Passen Sie, je nach Witterungsbedingungen und Zugverhalten des Schornsteins, die Schieberstellungen Ihres Luno an die vorherrschenden Gegebenheiten an.

HINWEIS!

Der Lunoarf nur geschlossen betrieben werden. Die Feuerraumturdurfen Sie nur zum Nachlegendes Brennstoffes offen.

WARNING!

Verwenden Sie zum Anzünden niemals Benzin, Spiritus oder andere brennbare Flüssigkeiten.

Anfeuern
Tab. 1

Vorgehensweise	Stellung der Bedienungselemente
Primäreluft und Sekundäreluft vollständig offen.	Primär- und Sekundäreluftschieber komplett nach links schiben.
Feuerrost offen.	Feuerostschieber herausziehen.
Restasche und evtl. unver-brannte Holzcohle in der Mitte des Brennraumes anhäufen.
Legen Sie in die Mitte des Feuerraums 2-3 kleine Scheite auf diese schachten Sie die Anzündliche und ca. 0,5 kg Holzpane.	Feuerraumtür offen.
Anzündliche anzüden.	Feuerraumtür schließen.

14. Nachlegen / Heizen mit Nennleistung

Das Nachlegen sollent dann erfolgen, wenn die Flammen des vorherigen Abbrandes gerade erloschen sind.

Nachlegen/HeizenmitNenneistung
Tab. 2

Vorgehensweise	Stellung der Bedienungselemente
Primäreluft schreiben	Primäreluftschieber (I) ganz nach rechts schiben.
Sekundäreluft einstellen	Sekundäreluftschieber (II) ganz nach links schiben.
Feuerrost schreiben.	Feuerrostschieber hineinschieben.
Zwei Holzscheite von insgesamt ca. 2 kg mit der Stirnseite nach Vorne zeigend einlagen. Nur eine Lage Brennstoff nachlegen.	Feuerraumtür öffnen.
Feuerraumtür schreiben.

15. Heizen mit Braunkohlebrikets

Das Anfeuern und das erstene Nachlegen sollte mit Holz erfolgen, siehe „Anfeuern". Auf eine kräfigte Grundglut legen Sie dann die ersten zwei bis drei Braunkohlebrikettes. Sie sollen mittig auf dem Rost mit fingerbreitem Abstand liegen und mit folgenden Einstellungen abgebrannt werden:

Heizen mit Braunkohlebrikets
Tab. 3

Vorgehensweise	Stellung der Bedienungselemente
Primäreluft vollständig offen.	Primäreluftschieber (I) ganz nach links schieben
Sekundäreluft einstellen.	Sekundäreluftschieber (II) halb offen.
Feuerrost offen.	Feuerrostschieber Herausziehen.

HINWEIS!

Sie vermeiden Wasserkondensat an den Feuerraumscheiben, wenn Sie die Tur beim Anheizen ein bis zwei Minuten angehnt geöffnet halten. Achten Sie darauf, dass die Tur nach dieser Zeit wieder verriegelt wird.

16. Gluthaltung und erneutes Hochheizen

Warten Sie, bis die Braunkohlebrikets bei deniben beschrieben Einstellungen gut durchgebrannt sind. SchlieBen Sie dann die Primarluft (I) und das Feuerrost. Die Sekundärluft (II) schlieBen Sie zu 2/3.

HINWEIS!

Solange der Kaminofen noch in Betrieb ist, die Sekundärluft nicht ganz schreiben.

Zum erneuten Hochheizen rutteln Sie die Restglut mit dem Feuerrostschieber auf. Offnen Sie die Primäreluft (I) und legen Sie neue Holzscheite auf.

17. Heizen mit kleiner Wärmeleistung (während der Übergangszeit)

Die Wärmeleitung Ihres Luno konnen Sie durch die Menge des Brennstoffs beeinflussen.

HINWEIS!

Drosseln Sie die Verbrennung nicht durch zugeinge Luftzufuhr. Dies führt beim Heizen mit Holz zu einer unvollständigen Verbrennung und der Gefahr einer explosionsartigen Verbrennung angesammelter Holzgase (Verpuffung).

Heizen mit Holz beikleiner Wärmeleistung
Tab. 4

Vorgehensweise	Stellung der Bedienungselemente
Primäreluft vollständig schreiben	Primäreluftschieber (I) ganz nach rechts schiben.
Sekundäreluft einstellen.	Sekundäreluftschieber (II) ganz nach links schiben.
Feuerrost schreiben.	Feuerrostschieber hineinschieben.
Einen Holzscheit mittig in den Feuerraum (ca. 1 kg) legen.

Heizen mit Brikett beikleiner Wärmeleistung
Tab. 5

Vorgehensweise	Stellung der Bedienungselemente
2 Stücke Brikett auf Feuerrost auflegen.
Feuerost öffnen.	Feuerrostschieber Herausziehen.
Primäreluft einstellen.	Primäreluftschieber (I) 2/3 öffnen.
Sekundäreluft einstellen.	Sekundäreluftschieber (II) halb öffnen.

18. Entleeren des Aschetresors

Entsorgen Sie die Asche sicherheitshalber nur in erkalteten Zustand. Wahrend der Ascheaufnahme befindet sich der Deckel unter dem Aschetresor.

Nehmen Sie den Aschetresor mit dem darunter befindlichen Deckel hersus. Schieben Sie den Deckel auf den Aschetresor, so dass dieser verschlossen ist. Die leichte Asche kann nun nicht mehr verliegen und ihre Wohnung bleibt sauber. Das Einsetzen des Aschetresors erfolgt in umgehrter Reihenfolge.

VORSICHT!

Ein wachsender Aschekegel kann die Zufuhr von Primäreluft beeinträchtigen oderSolar versperren. Achten Sie darauf, dass der Luftweg fur die Primäreluft zwischen Aschetresor und Aschefachboden frei bleibt.

19. Der Verbrennungsvorgang

Ein Holzstück verbrennt in drei Phasen. Diese Vorgänge laufen bei einem Holzfeuer jedoch nicht nur nacheinander, sondern auch gleichzeitig ab.

19.1 Trocknungssphase

Das im luftrockenen Holz noch vorhandene Wasser (ca. 15-20 %) wird verdampft. Dies geschiett bei Temperaturen von ca. 100^ . Dazu muss dem Holz in der Anheizphase Wärme zugeführten werden; dies wird durch keine Holzsche erreicht..

19.2 Entgasungsphase

Bei Temperatur zwischen 100^ und 150^ werden - zunachst langsam - die im Holz enthaltenen Inhaltsstoffe aufgespalten und in Gase umgewandelt. Gleichzeitig wird das Holz durch die Hitze zersetzt. Bei Temperatur über 150^ wird die Gasentwicklung beschleunigt. Der Anteil der flüchtigen Bestandteile macht etwa 80% der Holzsubstanz aus. Die eigentliche Verbrennung beginnt mit der Entzündung der entstandenen Gase bei ca. 225^ (Zündtemperatur) und der Freisetzung von Wärme. Dazu muss ausreichend Sauerstoff vorhanden sein. Bei ca. 300^ ist der Höhepunkt der Verbrennung erreicht. Die Reaktion verlaufn nun so stürmisch, dass die größten Wämemengen freigesetzt werden. Dabei können die Flammene eine Temperatur von bis zu 1100^ erreichen.

19.3 Ausbrandphase

Wenn die flüchtigen Bestandteile verbrannt sind, bleibt Holzkohlenglut zusammen. Sie verbrennt langsam, fast ohne Flamme bei einer Temperatur von ca. 800^ C. Entscheidend für eine saubere Verbrennung ist eine möglichst vollständige chemische Reaktion der Holzgase mit dem Sauerstoff der Verbrennungsluft. Bei ihrem Hase-Kaminofen wird die Verbrennungsluft vorgewärmt und über breite Eintrittsöffnungen in den Feuerraum geleitet, so dass es bei hohen Temperaturen zu einer gute Durchmischung der Gase mit der Luft kommt. Eine wichtige Einflussgroße in jeder Verbrennungphase ist die Menge der Verbrennungsluft. Zu weniger Luft führt zu Sauerstoffmangel und unvollständiger Verbrennung, zu viel Luft senkt die Feuerraumtemperatur und damit den Wirkungsgrad. Bei einer unvollständigen Verbrennung entstehen Luftschadstoffe wie Staub, Kohlenmonoxid und Kohlenwasserstoffe.

19.4 Dehnungsgeräusche

Stahl dehnt sich beim Erwärmen aus undzieht sich beim Erkalten zusammen. Diese Bewegungen entstehen in der Anheiz- und Abkuhlphase sowie während des Nachlegens. Sie konnen bei ihrem Kaminofen zu hörbaren Dehnungsgeräussen führen. Die Konstruktionsweise Ihres Kaminofens berücksichtigt diese physikalischen Vorgänge, so dass der Ofen keinen Schaden nimmt.

20. Holz chemisch gesehen

Holz besteht zum überwiegenden Teil aus den Elementen Kohlenstoff, Wasserstoff und Sauerstoff. Umweltkritische Stoffe wie Schwefel, Chlor und Schwermetalle sind praktisch nicht vorhanden. Bei der vollständigen Verbrennung von Holz entstehen deshalb in der Hauptsache Kohlendioxid und Wasserdampf als gasförmige Stoffe sowie in geringem Umfang Holzasche als fester Verbrennungsrest. Bei der unvollständigen

Verbrennung konnen dagegen eine Reihe von umweltbelastenden Substanzen erzeut werden, z.B. Kohlenmonoxid, Essigäure, Phenole, Methanol, Formaldehyd, Ruß und Teer.

21. Beitrag zum Umweltschutz

Ob Ihr Luno umweltschonend oder umweltbelastend brennt, hängt in hohem Maße von ihrer Bedienung und der Art des Brennstoffs ab (s. Abs. 9. Der richtige Brennstoff) Verwenden Sie daher ausschiedlich trockenes Holz; am besten eigenen sich Laubholzer wie Buchen- und Birkenholz.

Nehmen Sie zum Anheizen nur keine Holzstücke. Diese entzünden sich schneller als große Holzscheite, so dass die für eine vollständige Verbrennung notwendige Temperatur Schnell erreicht wird.

Das haufigere Nachlegen kleinerer Holzmengen ist beim Dauerheizen energetisch und ökologisch vorteilhafter.

22. Beurteilung der Verbrennung

Die Güte der Verbrennung können Sie an den folgenden Merkmalen sehrleitung beurteilen:

Farbe und Beschaffenheit der Asche: Bei einer sauberen Verbrennung entstehen eine feine weiße Asche. Eine dunkle Färbung deutet auf Holzkohlenreste hin; die Ausbrandphase ist in thisem Fall nur unvollständig erfolgt.
Farbe der Rauchgase am Schornsteinkopf: Hierbei gilt: Je unsichtbarer die Rauchgase den Schornstein verlassen,esto better is die Verbrennung.

In der Übergangszeit (Fruhling/Herbst) kann es bei Außen-

temperatureen über 16^ Czu Zugstörungen im Schornstein kommt. Lösst sich bei dieser Temperatur durch Schnelles Abbrennen von Papier oderkleiner Holzscheite (Lockfeuer) kein Zug erzeugen, sollenn Sie auf die Feuerung verzichten.

23. Holzfeuchte und Heizwert

Faustregel: Je feuchter das Holz, desto schlechter der Heizwert.

Der Heizwert des Holzes hängt sehr stark von der Feuchtigkeit darin ab. Je mehr Wasser das Holz enthalt,esto mehr Energie muss fur dessen Verdampfung bei der Verbrennung aufgewendet werden; dadurch gehen Energie verloren. Je feuchter das Holz ist,esto niedriger ist sein Heizwert.

Dazu ein Beispiel: Frisch geschlagenes Holz hat einen Feuchtingeitsgehalt von ca. 50% und einen Heizwert von etwa 2,3 kWh/kg, gut luftgetrocknetes Holz hat dagegen einen Feuchtingeitsgehalt von ca. 15% bei einem Heizwert von etwa 4,3 kWh/kg.

Wenn Sie also sehr feuchtes Holz verbrennen, erzielen Sie bei gleicher Holzmenge nur ungebär her die halbe Wärmeleistung. Beim Verbrennen von feuchtem Holz setzen sich außer dem vielmehr Rußpartikel an der Feuerraumscheibe ab. Überdies kann der Wasserdampf, der bei der Verbrennung von feuchtem Holz entstehen, im Rauchrohr oder Schornstein kondensieren. Glanzruß oder die Versorgung des Schornsteins konnen die Folgen sein. Versorgung kann zu Kondensationschäden am Schornstein und unangenehmen Gerüchen führen, bei Glanzruß besteht die Gefahr einer Entzündung (Kaminbrand). Weiterhin sinkt durch einen hohen Feuchtigkeitsgehalt des Holzes die Verbrennungstemperatur, dies verhindert eine vollständige Verbrennung aller Holzbestandteile und führt zu einer erheblichen Umweltbelastung. Die Restfeuchthe Ihres Brennholzes konnen Sie mit einem

Holzfeuchtemesser gerät ermittelt.

24. Holz lagern und trocknen

Holz braucht Zeit zum Austrocknen. Bei richtiger Lagerung dauert es 2 bis 3 Jahre bis das Holz lufttrocken ist.

Zersägen und spalten Sie das Holz gebrauchsfertig zum Lagern, dadurch trocknet es Schneller. Kleine Holzsche trocknen better als große.

Schichten Sie die Holzsche an einer belufteten, möglichst sonstigen Stelle, idealerweise Südseite, regengeschützt, auf.

Lassen Sie zwischen den einzelnen Holzstoßen eine Handbreit Abstand, damit durchströmende Luft die entweichende Feuchtigkeit aufnehmen kann.

Decken Sie ihre Holzstoffe keinesfalls mit Plastikfolie oder Zeitplanen ab; die Feuchtigkeit kann sonst nicht entweichen.

Stapeln Sie frisches Holz nicht im Keller, da es Dort wegen der geringen Luftbewegung erhäfertstatt trocknet.

Lagern Sie nur bereits trockenes Holz in trockenen und gut belufteten Kellerräumen.

25. Reinigung und Pflege

25.1 Stahlmantel

Hase Kaminöfen besitzen eine hochhitzebestandige, offenpocrige Lackierung, die einen eingeschränkten Korrosionsschutz bietet, so dass es unter Umständen zu Flugrost kommt kann.

Zum Reinigen der Stahlteile darauf kein säurehaltiges Reinigungsmittel (z.B. Zitrus- oder Essigreiniger) verwendert werden. Ein leicht angefeuchtetes Tuch zum Abwischen der

Stahlteile erhögtigt eine ausreichende Reinigung.

Vermeiden Sie eine zu feuchte Reinigung im Bereich des Fußbodens / der Bodenplatte. Verschüttetes Wasser aus Wasserkesseln oder -schalen sollen den Sie umgehend trocknen.

Stellen Sie den Luno nicht in „feuchten Räumen“, z.B.

Wintergärten auf.

Vermeiden Sie eine Zwischenlagerung in angeheizten Rohbauten oder Garagen.

HINWEIS!

Mit Flugrost befallene Stellen setzen sich mit dem Original Hase-Ofenlack nacharbeiten.itte richten Sie sich nach den Verarbeitungshinweisen. Spraydosen erhalten Sie bei ihrem HaseFachhändler, der hnen auch Tipps zur Verarbeitung gibt.

25.2 Rauchgaswege

Der Kaminofen und die Rauchrohre müssen jedem Jahr nach der Heizperiode - evtl. auch öfter, z.B. nach der Reinigung des Schornsteins, auf Ablagerungen untersucht und gegebenenfalls gereinigt werden.

Zur Reinigung der Rauchgaswege demontieren Sie den oberen Thermostat und die evtl. vorhandenen Umlenkplatten (siehe Montage- und Wartungsanleitung). Etwaige Ablagerungen von Ruß und Staub konnen wegebürstet und abgesaug werden. Setzen Sie nach der Reinigung die demontierten Teile wieder ein.

HINWEIS!

Das Rauchrohr reinigen Sie durch die darauf vorgesehene Reinigungsoffnung mit einer flexiblen Rohrbürste.

25.3 Glaskeramikscheiben

Bei sachgemäßem Befeuern bildet die Sekundärluft einen heißen Luftvorhang vor der Scheibe, der das Verrußen der Glaskeramik vermindert.

Sollten sich Dennoch Aschepartikel auf der Keramikglasscheie be absetzen, empfehlen wir ihren neben handelsüblichen Glasreiniger ein weiteres bewährtes und umweltschonendes Reinigungsverfahren:

Feuchten Sie ein Knäuel Haushalts- oder Zeitungspapier an, tauchen Sie es in die kalte Holzasche und reiben Sie damit die Scheibe ein. Am Schluss wischen Sie einfach mit einem trockenen Papierknäuel nach.

25.4 Feuerraumauskleidung

Die Thermosteine im Feuerraum Ihres Luno bestehen aus Vermiculite. Dies ist ein feuerfestes, mineralogisches Granulat mit hervorragenden Isolationseigenschaften. Die Dichte der Steine ist durch das optimale Verhältnis zwischen mechanischer Festigkeit und Isolationsfähigkeit bestimmt. Die relativ weiche Oberfläche verschleiht naturngemäß beim Gebrauch. Die Thermosteine müssen erneuet werden, wenn Stücke herausbrenen und die dahinter liegende Feuerraumrückwand sightbar wird. Risse in den Thermosteinen beeinträchtigen die Brauchbarkeit Ihres Kaminofens nicht.

HINWEIS!

Beschädigungen an den Thermosteinen konnen Sie verhindern, indem Sie Holzsche vorsichtig in den Feuerraum legen. Lassen Sie keine Holzsche gegen die Feuerraumwände fallen.

25.5 Dichtungsbänder

Die Dichtungsbänder bestehen aus hochhitzebeständiger, asbestfreier Glasfaser. Je nach Gebrauchshäufigkeit können die Dichtungen verschreiben und müssen erneuert werden.

Lassen Sie ihren Kaminofen regelmäßig durch einen Fachmann überprüfen.

26. Fehleranalyse

mögliches Problem	mögliche Ursachen
Das Holz entzündet sich nicht oder nur zögernd.	- Das Holz ist zu dick. / Das Holz ist zu feucht. - Die Luftzuführ ist zu gering.
Das Holz brennt ohne helle, gelbe Flamme, schwelt vor sich hin oder gehen socr aus.	- Das Holz ist zu feucht. - Die Luftzuführ ist zu gering / Die Drosselklappe ist zu weit geschlossen. - Die Außentemperatur ist zu hoch.
Es bildet sich zu viel Ruß, die Thermosteine bleiben während des Betriebes nicht rußfrei.	- Das Holz ist zu feucht. - Die Luftzuführ ist zu gering. - Die Holzmenge ist zu gering; und dadurch bleibt die Brennkammer zu kalt.
Die Feueraumscheibe verrußt.	- Das Holz ist zu feucht. - Die Sekundärluftzufahr ist zu gering. - Die Feueraumtür ist undicht. - Der Schornsteinzug ist zu schwach.
Das Holz brennt zu schnell ab.	- Der Schornsteinzug ist zu stark. - Das Holz ist zu Klein gesalten. - Bedienungselemente sind falsch eingestellt.
Während des Betriebes tritt Rauch aus dem Kaminofen aus.	- Die Luftzuführ ist zu gering / Die Drosselklappe ist zu weit geschlossen. - Der Schornsteinquerschnitt ist zu eng. - Die Rauchgasüge im Ofenhr oder Schornstein sind stark verrußt. - Der Wind drück auf den Schornstein. - Ventilatoren (Bad, Küche) erzeugen Unterdruck im Wohnraum und saugen Rauch aus dem Ofen.
Der Schornstein wird Nass und versotet, Kondensat tritt aus dem Ofenrohr aus.	- Das Holz ist zu feucht. - Die Rauchgase sind zu kalt. / Der Schornstein ist zu kalt. - Der Schornsteinquerschnitt ist zu groß.
Obwohl das Feuer heftig brennt, wird der Ofen nicht richtig warm.	- Der Schornsteinzug ist zu stark. - Die Luftschieber sind falsch eingestellt.
Beim Öffnen der Feueraumtür tritt Rauch aus.	- Der Schornsteinzug ist zu schwach. / Der Schornsteinquerschnitt ist zu groß oder zu Klein. - Das Feuer brennt noch zu stark. - Die Feueraumtür wurde zu schnell geöffnet. - Ventilatoren (Bad / Küche) erzeugen Unterdruck im Wohnraum und saugen Rauch aus dem Ofen. - Die Drosselklappe ist geschlossen.

27. Technische Daten

Kaminofen Luno, geprüft nach DIN-EN 13240: 2001 + A2 2004 und Art. 15 a B-VG (Österreich), daß nur mit geschlossenem Feuerraum betrieben werden, mehrere Anschlüsse an einen Kamin möglich.

VFK-Nr.: 10725;

Zur Bemessung des Schornsteins nach EN 13384-Teil 1 u. 2 gelten folgende Daten:

Brennwerte	Scheitholz	Brikett
Nennwärmeleistung	7	7	kW
Abgasmassenstrom	5,5	5,5	g/s
Abgasstutzentemperatur	320	320	°C
Mindestforderdruck bei Nennwärmeleistung	11	11	Pa
CO-Gehalt bei 13% O2	0,06	0,07	Vol%
Wirkungsgrad	79	78	%
Feinstaub	19	14	mg/Nm3

Die auf dem Geräteschild angegebene Nennwärmeleistung von 7 kW ist je nach der Isolierung des Gebäudes ausreichend für 25 bis 95 m² (ohne Gewähr)

Abmessungen:	Höhe	Breite	Tiefe
Ofen	116 cm	51 cm	45 cm
Feuerraum	40 cm	32 cm	35 cm

Gewicht Keramik / Speckstein:	126 / 130 kg
Feuerraumöffnung:	1190 cm2
Rauchrohrdurchmesser:	15 cm
Durchmesser Hase-Luftsystem*	10 cm

*Für separate Luftzufuhr in Niedrigenergiehääusern und bei unzureichender Verbrennungsluftversorgung im Aufstellungsraum. Nicht in Verbindung mit Drehkonsole möglich!

Zubehor:Drehkonsole

Drehwinkel 160^ -rechts/links in 10^ Schritten arretier- und verriegbar

Sicherheitsabstände zu brennbaren Materialien beachten!

28. Zusätzliche Angaben für Österreich:

Prüfferichtsnumber (A): RB BF1-Hn 1182

Zur Bemessung des Schornsteins nach EN 13384-1 / 2 gelten folgende Daten:

Nennwärmeleistung	9	kW
Heizleistung min./max.	4,4 - 9,1	kW
Brennstoff		Holz
Brennstoffwärmeleistung	11,3	kW
Abgasmassenstrom	7,8	g/s
Abgasstutzentemperatur	340	°C
Mindestforderdruck bei Nennwärmeleistung	11	Pa

Emissionswerte:
CO	848	mg / MJ
NOx	61	mg / MJ
HC	68	mg / MJ
Staub	49	mg / MJ
Wirkungsgrad	81	%
Datum der Typenprüfung:	19.08.2002

29. EG - Konformitätserklarung

Der Hersteller: Hase Kaminofenbau GmbH

Niederkircherstr. 14

D-54294 Trier

erklart hiermit, dass der Raumheizer für feste Brennstoffe mit der Handelsbezeichnung:

Luno

konformistmitdenBestimmungender:

EG- Bauproduktenrichtlinie 89/106/EWG sowie mit dem Mandat M129 und mit der folgenden harmonisierten Norm übereinstimmt:

EN 13240:2001+EN 13240:2001/A2:2004

Eine Prüfung des Raumhezers für feste Brennstoffe auf Übereinstimmung mit den Anforderungen der Norm erfolgte bei der notifizierten Prüfstelle:

RWE Power AG

Feuerstättenprüfstelle

D-50226 Frechen

Kennziffer: NRW 16

Trier den 16/01.2010

Fernando Najera, Geschäftsführer

Die Sicherheitshinweise der dem Produkt beiliegenden Montage und Bedienungsanleitung sind zu beachten.

Sicherheitsabstände zu brenbaren Materialien

Raumheizer Typ: Luno

EN 13240:2001+EN 13240:2001/A2:2004

Zeitbrandfeuerstätte für geschlossen Betrieb

Gerat ist für eine Mehrfachbelegung des Sch

Heizleistung: 7 kW

zulässige Brennstoffe:

Scheitholz/Holzbriketts/Braunkohlebriketts (AU p

CO-Emission: (bei 13% O2) < 1250

Scheitholz 0.064%

Braunkohlebrikets 0.072%

Staub-Emission: ( bei 13% O2) < 40 mg/Nm³

Mittlere Abgastemperatur: 320°C

Energieeffizenz: 78.5%

Prüfzeichen VKF

Geprüft nach ART 15a-B-VG (AT)

Pruifberichtsnummer(AT) : RB BF1-Hn 1182

Wärmeleistungsbereich-Min/Max: 4.4-9.1 kW

Brennstoffwärmeleistung:

10

Hase Kaminofenbau GmbH D 54294 Trier

© Hase Kaminofenbau GmbH.

Le fabricant: Hase Kaminofenbau GmbH

Niederkircherstr. 14

D-54294 Trier

Feuerstättenprüfstelle

D-50226 Frechen

Kennziffer: NRW 16

Trier, le 16.01.2010

Hase Kaminofenbau GmbH

#

© Hase Kaminofenbau GmbH.

Niederkircherstr. 14

D-54294 Trier

Feuerstättenprüfstelle

D-50226 Frechen

Kennziffer: NRW 16

Trier li 16/01/2010

Yours sincerely, Hase Kaminofenbau GmbH

Contents

© Hase Kaminofenbau GmbH.

The Manufacturer: Hase Kaminofenbau GmbH

Niederkircherstr. 14

54294 Trier / Germany

Feuerstättenprüfstelle

D-50226 Frechen

Kennziffer: NRW 16

© Hase Kaminofenbau GmbH.

25.3 Glaskeramische vensters

27. Technische gegevens

VFK-Nr.: 10725; Controleverslag nummer (AT): RB BF1-Hn 1182

De fabrikant: Hase Kaminofenbau GmbH

Niederkircherstr. 14

D-54294 Trier

Feuerstättenprüfstelle

D-50226 Frechen

Kennziffer: NRW 16

Trier, 16.01.2010
