BEDIENUNGSANLEITUNG ILEAD CONTROLLER JBSYSTEMS LIGHT

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

REGLAGE DE LA COULEUR

HET DMX ADRES VAN OP AFSTAND INSTELLLEN

Denke für den Kauf these JS Systems® Products. Um die Vorteile aller Funktionen vollständig nutzen zu können, lessen Sie diese Bedienungsanleitung bereits sorgfältig.

EIGENSCHAFTEN

• Standard 19" Einbaugerät
• Bis zu 192 DMX Kanäle steuerbar
• Für 24 Scanner mit bis zu 8 DMX Kanälen steuerbar.
  12 vorprogramierte Bewegungsabläufe
• Set lights' (iRock, iShow, und iMove) DMX Adresse durch den Controller übertragbar
• Speicher mit 24 Chaser mit bis zu 485 Szenen
• 2 Fader (SPEED, XFADE/VALUE) für manuelle Steuerung
• Automatik Programm (Szenen und Chaser) steuerbar über Speed- und X-Fader-Schieberegler
• Scanner Pan/Tilt Ansteuerung über Joystick oder Speed und X-Fade Schieberegler
  Pan/Tilt Joystick mit Feinjustierung
• Blackout Funktion
• Die Override-Funktion ermitteligt die gesamte Kontrolle über die ausgewählten Effekte
• Eingebautes Mikrofon oder Line Eingang für Musikansteuerung
• MIDI Funktion über Chaser, Blackout, Sound, Auto, Speed and X-Fade
  Stromausfallsspeichen
• 2 integrierte extra Controller für unmittelbare vorprogrammierte Shows
• Nebelmaschine Taster mit "Heizen" and "Ready" LED Anzeige
• Strobe-Taster mit regelbarer Geschwindigkeit

VOR DEM GEBRAUCH

Inhalt überprüfen:

Überprüfen Sie, ob der Karton folgende Teile beinhaltet:

• Steuerung iSolution IL-0824
• AC/DC Adapter
  Bedienungsanleitung

Wichtige Hinweise:

• Um Feuer oder Elektroschlagen vorzubeugen, setzen Sie das Gerät nicht Regen oder Feuchtigkeit aus.
• Um Stromschlage zu vermeiden, öffnen Sie das Gehäuse nicht eigenständig. Soltte ein Problem auftauchen, wenden Sie sich an den Handler.
• Legen Sie keine magnetischen Metallgegenstände auf das Gerät und halten Sie keine Flüssigkeit ins Innere kommt, um Stromschläge und Funktionstörungen zu vermeiden.
• Vermeiden Sie den Gebrauch in staubigen Umgebungen und reinigen Sie das Gerät regelmäßig.

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um sich nicht der Gefähr eines elektrischen Schlags auszusetzen, entfern den Sie keines der Gehäuseiteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren

Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Dreieck weist den Benutzer daraufhin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, welche eine gefährliche Spannung führen, besteht.

Die Spannung ist so hoch, dass hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation, setzen sieitte nach Transport in eine warme Umgebung das Gerat eine Zeit zum Temperaturausgleich stehen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschäftigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Gerats gelangen给你们. Keine mit Flüssigkeit gefüllten Gegenstände z.B. Vasen, auf das Gerät stellen. Kurzschluß oder Fehlfunktion können die Folge sein. Falls es noch einmal vorkommen sollen,itte sofort Netzsteckerziehen und vom Stromkreis trennen.
• Offene Brandquellen, wie z.B. brennende Kerzen, sollenn nicht auf das Gerät gestellt werden.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrne Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Stets Netzsteckerziehen, wenn Gerät für längeren Zeitraum nicht genutzt, oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen halten.
• Sicherstellen, daß Netzspannung mit Geräteaufkleber übereinstimmt.
  Die Netzsteckdose sollte immer gut erreichen sein um das Gerät vom Netz zu trennen.
• Gerät nicht mit beschädigtem Netzkabel betreiben.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Ausschließlich vorschrifsmäßige Kabel zur Installation verwenden.
• Gerät nicht öffnen. Abgesehen vom Tausch der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion Gerät nicht benutzen und mit Handler in Verbindung setzen.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen * dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

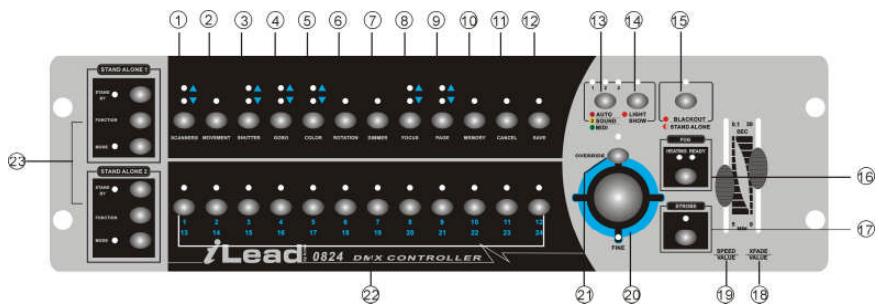

FUNCTIONS (FRONT)

1. Scanners: Zum auswahlen des Scanners.
2. Movement: Zum auswahlen der Pan- und Tilt-Bewegung.
   3.Shutter: zum auswahlen der Blitz Geschwindigkeit, Shaking Effektes und offen
3. Gobo: Gobo auswahlen
4. Color: Farbe ausgehalten
5. Rotation: zum auswahlen der Rotationsgeschwindigkeit und der Richtung.
6. Dimmer: Dimmereinstellung.
7. Focus: zum einstellen des Focus.
8. Page/ Copy: zum auswahlen der Speicher 1~12 oder 13~24 oder Speicher Kopieren.
9. Memory: zum Bearbeiten vorhandener Szenen oder Löschen von Chases
10. Cancel: Löschen einer Szene.
11. Save: sichern, eingufen oder überschreiben einer Szene
12. Auto/Sound/Midi: Wahlen des Auto/Sound/Midi Modus.
13. Light Show: Light Show ablaufen lessen
14. Blackout/Stand Alone: Wahlen des Program/Blackout/Stand Alone Modus
15. Fog: Aktivieren der Nebelmaschine
16. Strobe: Aktivieren eines analogen Stroboskops. Drücken Sie den Strobe-Knopf und dann die Taste 1 ~ 12 um die Strobegeschwindigkeit zu ändern.

17. X-Fade: Kontrolliert zwei verschiedene Funktionen:

18. Einstellen der Fade Time während einer Light Show. Fade time ist die Zeit, die der Scanner von einer zur anderen Position besteht.

19. Einstellungen der Tilt-Position der Scanner während des Programmierens oder zum einstellen der Tilt-Bewegungsweite bei der Movement-Funktion oder zu Einstellen des DMX-Werts von 0-255 für Kanäle wie Shutter/Gobo/ Color/Rotation/Dimmer/Focus.

20. Speed (Wartezeit) Steuert mit zwei verschiedenen Funktionen:

21. Zum Einstellen der Chase-Geschwindigkeit (Wartezeit zwischen den Szenen) im Bereich von 0,1 Sekunden bis 5 Minuten während des Durchlaufens einer Lichtshow. Die Fade-Zeit der Szenen ist stets abgeschlossen, der Speed-Fader entscheidet über die Wartezeit (Zwischenzeit) zwischen den Szenen.

22. Um die Pan-Position der Scanner oder die Pan-Bewegungsspanne der Scanner bei der Movement-Funktion während des Programmierens einzustellen.

23. Fine: Zum Steuern der Pan- oder Tilt-Bewegung des Geräts in kleinen Schritten. Drücken Sie den Joystick nach unter um die Fine-Funktion zu aktivieren, drücken Sie erneut, zum deaktivieren der Funktion.

24. Override: Zum überschreiben des Lichteffektes, wenn die Show lauft.
25. Button(1-24): Stellen Sie den DMX-Wert zwischen 0~255 für Shutter-/ Gobo-/ Color-/ Rotation-/ Dimmer-/ Focus-Funktionen, oder speichern Sie 24 Memories in den Knöpfen.
26. Stand alone: 2 extra einfache Controller integriert für unmittelbar vorprogrammierte Licht-Shows im Master/ Slave-Modus.
27. Program Mode: Aktiviert den Programm-Modus durch Drucken des Blackout/Stand Alone Knopfs. Ist die LED über dem Knopf aus, befindet man sich im Programm-Modus.

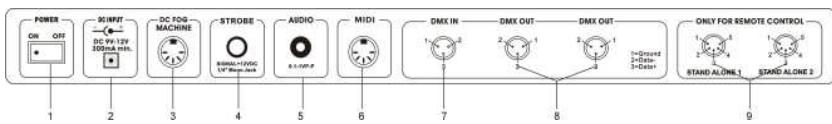

FUNKTIONEN (Rückseite)

1. POWER: Ein/Ausschalter.
2. DC INPUT: DC 9~12V, 300mA min.

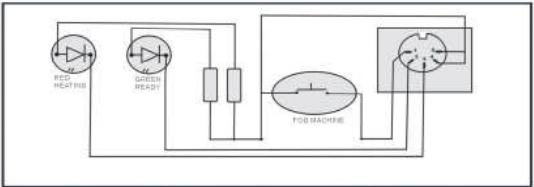

3. FOG MACHINE: 5 Pin DIN Buchse für Nebelmaschine Nebelmaschine Diagram

Compatible with Antari Z800 & Z1000)

1. STROBE: Klinke Buchse für den Anschluss eines analogen Strobes +12V DC.
2. AUDIO IN: Line Eingang
3. MIDI IN: Midi Eingang
4. DMX IN: DMX Eingang
5. DMX OUT: Zwei DMX Ausgänge
6. STAND ALONE: Die Anschlüsse werden nur im Master Slave-Modus verwendet; verwenden Sie ein 5 Pin XLR-Mikrofonkabel (Jack) zum ersten Gerät, die Funktionen (Standby, Function und Mode) des ersten Geräts steuern alle weiteren Effekte, die an den ersten angeschlossen sind.

BEDIENUNGSHINWEISE

Durch das Drücken der relevanten Schalter auf dem Einstellungsfeld konnen Sie einfach Pan-, Tilt-, Shutter-, Gobo-, Color-, Rotation-, Dimmer- und Fokus-Funktionen am Lichteffekt einstellen. Mit dem Gebrauch von Joystick/Fadem werden Sie schnell die Pan- oder Tilt-Position des Geräts einstellen konnen, um Szenen zu erstellen. Dann können Sie schrittweise diese Szenen in einem Memory speichern um eine Show (Chase) zu erstellen. Sie konne maximal 24 Chases mit 485 programmierten Szenen speichern.

PROGRAMM- MODUS

Wenn das Gerät eingeschaltet wird, beginnt der Controller automatisch mit dem Programm-Modus. Die LED über diesen Knopf besteht aus, wenn der Programm-Modus aktiviert ist.

BLACKOUT- MODUS

Drücken Sie den BLACKOUT/STAND-ALONE Knopf, die LED über diesen Knopf erleucht, wenn der Blackout aktiviert ist.

STAND ALONE- MODUS

Halten Sie den BLACKOUT/STAND-ALONE-Knop für 3 Sekunden gedrückt, die LED über thisem Knopf blinkt, wenn der Stand-Alone-Modus aktiviert ist.

Stand Alone 1 und Stand Alone 2 sind für iSolution Lichteffekte im Stand-Alone (Master/ Slave)-Modus bestimmt.

Stand By: Für den Blackout der Lichtgeräte.

Mode Auswahl: Verschiedene Modi, z.B. schnell/ langsam, audio/ manuell, Position, Latch, usw. eigenen sich für verschiedene Funktionen.

Funktionsauswahl: Führt eine große Vielfalt an Effekten aus, wie Strobe, X/Y Bewegungs-Musterauswahl, Gobo-/ Color-Veränderung, X/Y Positionssetzung, Dimmer, etc. Die Funktionen varieren mit verschiedenen Geräten.

Verschiedene Lichter haben verschiedene Modi und Funktionen, die im Stand Alone Modus übertragen werden können.itte schauen Sie fur die einzelnen Lichteffekte in der Bedienungsanleitung nach, um mehr Informationen zu erhalten.

EINSTELLUNG EINER DMX-ADRESSE

• Halten Sie den BLACKOUT/STAND ALONE -Knopf für 3 Sekunden gedrück, um in den Stand-Alone- Modus zu gelangen.
• Halten Sie den SCANNER Knopf nach unten gedrückt und drücken Sie dann den BLACKOUT/STAND ALONE -Knopf. Sie sehen, dass Pan und Tilt auf allen Geräten in der Reihe auf der gleichen Position anhalten. Shutter und LED des ersten Geräts öffnet sich / blinking, wenn das Gerät aktiv ist und fertig zur Kennzeichnung zu einer neuen Position (die Nummer in der Reihe).
• Wenn Sie 2 Reihen am Ort haben, konne Sie den Joystick nach links/ rechts bewegen (drücken), um Reihe 1 oder 2 auszuwahlen, undihn hoch/ runter bewegen, um das nachste oder das letzte Gerat auszuwahlen.

• Wahlen Sie den 1~12 -Knopf, um die DMX-Adresse einzustellen.
• Drücken Sie SCANNERS Taste zur{nachsten Seite, um den 13-24 -Knopf zum Einstellen der DMX-Adresse zu wahlen.
• Drücken Sie den BLACKOUT/STAND ALONE -Knopf erneut, um zum Programmmodus zurückzukehren.

Gerät Nr.	1	2	3	4	5	6	7	8	9	10	11	12
DMX -Kanal für Moving Head Scanner Barrel	1	9	17	25	33	41	49	57	65	73	81	89
Color changer Multi-Gobo projector	3	11	19	27	35	43	51	59	67	75	83	91

Gerät Nr.	13	14	15	16	17	18	19	20	21	22	23	24
DMX -Kanal für Moving Head Scanner Barrel	97	105	113	121	129	137	145	155	161	169	177	185
Color changer Multi-gobo projector	99	107	115	123	131	139	147	157	163	171	179	187

WÄHLEN SIE DIE GERÄTE AUS, DIE SIE STEUERN WOLLEN

• Drücken Sie den SCANNERS -Knopf
• Durch Drücken des 1~12 -Knopfes können Sie mehr als ein Gerät auswahlen.
• Wenn die LEDs (1 ~ 12) der Knöpfle leuchten, könnte Sie die Geräte steuern.
  Um die Gerade 13-24 zu wahlen, drucken Sie SCANNERS zur{nachsten Seite, dieunte LED ist an.

Obere	1	2	3	4	5	6	7	8	9	10	11	12
Untere	13	14	15	16	17	18	19	20	21	22	23	24

Die LEDs am Knopf leuchten, wenn Sie die Knöpfe drucken. Wenn die LEDs über den Knöpfen an sind, können Sie die Geräte mit einem Joystick oder Control-Fader steuern. Um die Steuerung eines Gerätes zu beenden, drucken Sie die Zahlenknöpfle erneut, damit die LED am Knopf aus gehen. Sie konnen vielfache Geräte gleichzeitig steuern. Um die vielen Geräte auszuwahlen, drucken Sie den Knopf jedem Gerätes einzeln.

EINSTELLLEN DER SETTING PAN/TILT POSITION

Bewegen Sie den Joystick links/ rechts, um die Pan-Bewegung zu steuern, hoch/ runter, um die Tilt-Bewegung zu steuern. Sie konnen auch den Speed-Fader und X-Fade/Value -Fader benutzen, um die Pan- oder Tilt-Bewegung des Gerätes zu steuern.

MOVEMENT EINSTELLLEN

Wahlen Sie die Geräte aus, die Sie kontrollieren möchten
- Drücken Sie den MOVEMENT -Knopf
- Wahlen Sie die vorhandenen Bewegungsmuster durch Drücken vom 1~12-Knopf und verwenden Sie den X-Fade/Value -Slider, um die Bewegungsweite einzustellen
- Drucken Sie MOVEMENT erneut, um zum Programmmodus zurückzukehren
12 Vorhandene Bewegungsmuster sind wie folgt:

	1	2	3	4	5	6	7	8	9	10	11	12
Movem ent

Beim Programmieren können Sie ein Bewegungsmuster auswahlen, um eine Szene zu erstellen. Verwenden Sie den Speed-Fader, um eine Bewegungsreihe zu erstehen und verwenden Sie den X-Fade/Value-Fader, um die Tilt-Bewegung einzustellen. Verwenden Sie einserseits den Joystick, um die Position der Bewegung zu bestimmen. Im Lightshow-Modus können Sie Speed-Fader verwenden, um die Abspielzeit von 0,1 Sekunden bis 5 Minuten einzustellen, und den X-Fade/Value -Fader, um die Fade-Zeit einzustellen.

EINSTELLUNG DES SHUTTERS

• Wahlen Sie die Geräte aus, die Sie kontrollieren möchten.
• Drucken Sie den SHUTTER -Knopf
  Wahlen Sie einen Shutter-Wert mit dem 1~12 -Knopf oder verwenden Sie den X-Fade/Value -Fader
• Um die Strobegeschwindigkeit 13~24 auszuwahlen, drücken Sie erneut SHUTTER zur{nachsten Seite und die untere LED erleuchtet.

24 Shutter-Werte wurden im Controller programmiert, welche Sie durch Drücken des relevanten Knopfes (1 ~ 24) wie folgt wahlen können:

	1	2	3	4	5	6	7	8	9	10	11	12
Upper	Blackout	Open	Slow Strobe	Strobe 1	Strobe 2	Strobe 3	Strobe 4	Strobe 5	Strobe 6	Strobe 7	Strobe 8	Fast Strobe
	13	14	15	16	17	18	19	20	21	22	23	24
Lower	Shaking	Shaking	Shaking	Shaking	Shaking	Shaking	Shaking	Shaking	Shaking	Shaking	Shaking	Open

EINSTELLLEN DES GOBO

Wahlen Sie die Geräte aus, die Sie kontrollieren möchten
- Drucken Sie den GOBO -Knopf
- Wahlen Sie einen Gobo-Wert mit dem 1~12 -Knopf oder verwenden Sie den X-Fade/Value -Fader
- Um die Gobos 13~24 zu wahlen, drücken Sie GOBO erneut zur{nachsten Seite und die untere LED erleucht.

Die Goboplatze sind wie folgt vergeben:

7 Gobos

	1	2	3	4	5	6	7	8	9	10	11	12
Ober e	Ope n	Ope n	Gob o 1	Gob o 1	Gob o 2	Gob o 2	Gob o 3	Gob o 3	Gob o 4	Gob o 4	Gob o 5	Gob o 5
	13	14	15	16	17	18	19	20	21	22	23	24
Untere	Gob o 6	Gob o 6	Gob o 7	Slow scroll l	Scroll l 1	Scroll l 2	Scroll l 3	Scroll l 4	Scroll l 5	Scroll l 6	Scroll l 7	Fast scroll l

14 Gobos

	1	2	3	4	5	6	7	8	9	10	11	12
Ober e	Ope n	Gob o	Gob o	Gob o	Gob o	Gob o	Gob o	Gob o	Gob o	Gob o	Gob o	Gob o
		1	2	3	4	5	6	7	8	9	10	11
	13	14	15	16	17	18	19	20	21	22	23	24
Unte re	Gob o	Gob o	Gob o	Slow scroll l	Scroll l	Scroll l	Scroll l	Scroll l	Scroll l	Scroll l	Scroll l	Fast scroll l
	12	13	14		1	2	3	4	5	6	7	I

EINSTELLUNG VON FARBE

Wahlen Sie die Geräte aus, die Sie kontrollieren möchten.
- Drucken Sie den COLOR -Knopf
- Wahlen Sie einen Farbwert mit 1~12 -Knopf oder bewegen Sie den X-Fade/Value -Fader.
- Um die Farben 13~24 zu wahren, drücken Sie COLOR erneut zur{nachsten Seite und die untere LED erleucht.

Die Farbplätze sind wie folgt vergeben:

9 Farben (full color)

	1	2	3	4	5	6	7	8	9	10	11	12
Obere	White	White	Green	Green	Magenta	Magenta	Light Blue	Yellow	Yellow	Orange	Orange	Blue
	13	14	15	16	17	18	19	20	21	22	23	24
Untere	UV Purple	Light Green	Light Green	Pink	Slow scroll	Scroll 1	Scroll 2	Scroll 3	Scroll 4	Scroll 5	Scroll 6	Fast scroll

9 Farben (split color)

	1	2	3	4	5	6	7	8	9	10	11	12
Obere	White	Green	Green + Magenta	Magenta	Magenta + Light Blue	Light Blue	Light Blue + Yellow	Yellow	Yellow + Orange	Orange	Orange + Blue	Blue
	13	14	15	16	17	18	19	20	21	22	23	24
Untere	Blue + UV Purple	UV Purple + Light Green	Light Green	Pink	Slow scroll	Scroll 1	Scroll 2	Scroll 3	Scroll 4	Scroll 5	Scroll 6	Fast scroll

11 Faben (full color)

	1	2	3	4	5	6	7	8	9	10	11	12
Obere	White	White	Green	Magenta	Magenta	Light Blue	Amber	Amber	Red	Blue	UV Purple	UV Purple
	13	14	15	16	17	18	19	20	21	22	23	24
Untere	Light Green	Orange	Yellow	Pink	Slow scroll	Scroll 1	Scroll 2	Scroll 3	Scroll 4	Scroll 5	Scroll 6	Fast scroll

11 Farben (split color)

	1	2	3	4	5	6	7	8	9	10	11	12
Obere	White	Green	Green + Magenta	Magenta	Light Blue	Amber	Red	Red + Blue	Blue	UV Purple	Light Green	Light Green + Orange
	13	14	15	16	17	18	19	20	21	22	23	24
Untere	Orange	Yellow	Yellow + Pink	Pink	Slow scroll	Scroll 1	Scroll 2	Scroll 3	Scroll 4	Scroll 5	Scroll 6	Fast scroll

SETTING GOBO ROTATION

• Wahlen Sie die Geräte aus, die Sie kontrollieren möchten
• Drucken Sie den ROTATION-Knopf
• Wahlen Sie einen Wert für die Rotationsgeschwindigkeit mit den 1~12-Knöpfen aus, oder bewegen Sie den X-Fade/Value Fader

Nachfolgend die Gobo Rotations- Positionen: (CCW- Counterclockwise; CW- Clockwise)

	1	2	3	4	5	6	7	8	9	10	11	12
Rotation	Stop	Fast CCW Speed	CCW. Speed 1	CCW. Speed 2	CCW. Speed 3	Slow CCW. Speed	Slow CW. Speed	CW. Speed 3	CW. Speed 2	CW. Speed 1	Fast CW. Speed	Stop

EINSTELLUNG DES DIMMERS

Wahlen Sie die Geräte aus, die Sie kontrollieren möchten
- Drücken Sie den DIMMER -Knopf
- Wahlen Sie einen Dimmerwert mit den 1~12 -Knöpfen, oder bewegen Sie den X-Fade/Value Fader
- Sie können den Dimmerwert der Einstellungen zwischen 0% 100% Einstellen.

Die Dimmerwerte lauten wie folgt:

EINSTELLUNG DES FOKUS

• Wahlen Sie die Geräte aus, die Sie steuern möchten.
• Drucken Sie den FOCUS -Knopf
• Wahlen Sie einen Fokuswert mit den1~12 Knöpfen, oder bewegen Sie den X-Fade/Value Fader
• Um Fokus 13~24zu wahlen, drücken Sie FOCUS nochmals zur{nachsten Seite, die untere LED erleuchtet.

ERSTELLEN EINER SZENE

1. Gehen Sie in den Programm-Modus.
2. a) Drücken Sie den Scanners -Knopf, um die Einstellungen auszuwahlen, die Sie kontrollieren mögen. b) Benutzen Sie den Joystick oder Fader um die Positionen von Pan/Tilt zu lokalisieren und eine Szene zu erstellen.

1. Drücken Sie SAVE. Die 1~12 -Knöpfle leuchten auf, wenn schon Memory in ihren gespeichert wurde.

1. Drücken Sie BUTTON 1~12 in welcher die Szene gespeichert werden soll.
2. Die Szene ist nun unter dieser Taste abgelegt.

1. Drucken Sie die PAGE Taste um die BUTTONS 13-24 zu belegen.

ERSTELLEN EINES CHASE

1. Gehen Sie in den Programm-Modus.
2. Erstellen Sie eine Szene.

3. Drücken Sie den SAVE-Knopf. Wahlen Sie eine Position (1 ~ 24), an der Sie die Szene speichern wollen.

4. Widerholen Sie die Schritte 2 & 3 so oft Sie wollen, bis der Memory-Speicher des Controllers voll ist. Die SAVE LED blinkt wenn der Speicher voll ist.

5. Ein Chase (Controller) kann bis zu 485 Szenen speichern.

ABSPIELEN VON SZENEN

1. Gehen Sie in den Programm-Modus.
2. Drucken Sie den MEMORY -Knopf.

1. Drücken Sie einen Knopf 1~12 oder PAGE und wahlen Sie Knopf 13~24, um eine Szene manuell laufen zu halten.
2. Drücken Sie den gleichen Knopf erneut. Die zweite Szene wird nach der ersten Szene abgespielt.

Anmerkung:

Der SAVE -Knopf wird dazu verwendet, den laufenden Status im Memory zu speichern.

Der PAGE -Knopf wird dazu verwendet, die Position im Memory auszuwahlen. Der Controller hat 24 Positionen, in denen Sie Chases (Shows) speichern konnen. Wenn die obere LED an ist, dann ist Knopf 1 = Memory 1, Knopf 2 = Memory 2... etc, ist die untere LED an, dann ist Knopf 1 = Memory 13, Knopf 2 = Memory 14... etc.

Der MEMORY -Knopf wird gebraucht, um eine Szenen zulesen. Die LEDs leuchten auf, falls Memories in den Knöpfen gespeichert sind.

EINFÜGEN EINER SZENE

1. Gehen Sie in den Programm-Modus.
2. Drücken Sie den MEMORY -Knopf, wahren Sie die gewünschte Position (1 ~ 24) in die Sie eine Szene eingefugen wollen.
3. Wahlen Sie die Szene aus, in die Sie eine Szene einfugen wollen. Drücken Sie den selbst Knopf (z.B. 6) wiederholt; Sie können eine Szene nach der anderen sehen.
4. Erstellen Sie eine neue Szene.
5. Drucken Sie SAVE.

1. Drücken Sie die gewünschte Position (1~24) die Sie gewählt haben, um eine neue Szene einzufügen.

NER SZENE

1. Gehen Sie in den Programm-Modus.
2. Drucken Sie den MEMORY -Knopf.

1. Drücken Sie den Knopf (1 ~ 24), an dem das Chase gespeichert ist und wahlen Sie die Szene aus, die Sie überschreiben möchten. Drücken Sie den selbst Knopf(z.B. 6) wiederholt; Sie können eine Szene nach der anderen sehen.

1. Erstellen Sie eine gewünschte Szene.
2. Halten Sie den SAVE -Knopf gedrückt und drücken Sie den vorher ausgewählten Knopf (1 ~ 24) um die Szene zu überspielten.

LOschenEinerSZENEN

1. Gehen Sie in den Programm-Modus.
2. Drücken Sie den MEMORY -Knopf, wahlen Sie die gewünschte Position (1~24) in der Sie eine Szene loschen wollen.
3. Wahlen Sie die Szene, die Sie loschen wollen.

1. Halten Sie CANCEL gedrückt und drücken Sie dann den zuvor gewählten Knopf, um eine Szene zu loschen.

KOPIEREN EINES CHASERS

1. Gehen Sie in den Programm-Modus
2. Drucken Sie den MEMORY -Knopf.

1. Wahlen Sie einen bestehende Chase aus, die Sie kopieren möchten.

1. Halten Sie PAGE gedrückt und drücken Sie dann den Knopf (1 ~ 24), wo Sie den Chase hinein kopieren möchten.

LOschen Einer CHASE

1. Gehen Sie in den Programm-Modus.
2. Drucken Sie den MEMORY -Knopf.
3. Halten Sie den MEMORY -Knopf gedrück und drücken Sie dann einen 1~12 Knopf oder drücken Sie PAGE zum Auswahlen eines 13-24 -Knopfs, um einen Chase zu löschen.

LOSCHEN ALLER EINSTELLUNGEN

1. Drücken Sie den BLACKOUT/STAND ALONE -Knopf für 3 Sekunden, um in den Stand-Alone-Modus zu gelangen.

1. Halten Sie den MEMORY -Knopf gedrück und drücken Sie den BLACKOUT / STAND ALONE -Knopf; alle Einstellungen werden gelöscht.

LIGHT SHOW

1. Drücken Sie den LIGHT SHOW Knopf. Die LIGHT SHOW LED erleuchtet um anzuzeigen, dass der Light-Show-Modus aktiviert ist.

1. Drücken Sie AUTO/SOUND/MIDI um den Auto-, Sound- oder Midi-Mode zu aktivieren. Die LEDs zeigen an, welcheher Modus aktiviert ist.

1. Drücken Sie den Knopf (1 ~ 24) um eine gewünschte Licht-Show laufen zu halten.

Im Auto-Modus können Sie die Licht-Geschwindigkeit und Fade-Zeit einstehen, indem Sie die Fader verwenden. Diese Einstellungen werden gespeichert für das{nachste Mal,wenn Sie die gleiche LichtShow laufen halten. In der Sound-Modusaktivierung wird die Licht-Show durch Musik ausgelost, jedoch können Sie immer noch die Fade-Zeit der Licht-Show einstehen.

OVERRIDE KONTROLLE

Wenn Licht-Shows laufen, können Sie die Override-Taste betätigten, um die Lichteffekte manuell zu steuern, die LED erleuchtet um anzuzeigen, dass die Override-Funktion aktiviert ist. Drücken Sie den "Scanner"-Taster, um die Lichteffekte auszuwahlen, die sie übergeben可能会.

MIDI BETRIEB

Sie konnen eine Programm, Geschwindigkeit, Fade-Zeit einstehen, Lightshow audio oder sound und Blackout mit Midi-Befehlen steuern. Dies ermitteligtlichen, eine vorprogrammierte Lichtshow der Reihe nach sequenziell abzuspielen. Mit MIDI konnen Sie keine Live-head-Kontrolle oder Programmierfunktionen durchführten.

Der Controller reagiert nur auf Midi-Befehle auf dem auf vollen Anschlag eingestellten Midi-Kanal. DieGPCeMidi-Steuergelugt mit Noten Befehle. Alle weiteren Midi-Anweisungen werden ignorriert. Um eine Verfolgung zu stoppen, senden Sie Blackout auf die Note. Wenn Sie eine Midi-kontrollierte Sequenz programmieren, sollenn Sie immer mit dem senden eines Seitenbefehs beginnen, da Sie nicht wissen, was die Einstellung der aktuellen Seite auf dem Steuerpult ist. Wenn Sie ein Programm (Chase) durch MIDI aufrufen, lauft der Chase mit seiner programmierten Geschwindigkeits-, Fade- und Sound-Aktivierungseinstellungen. Wenn Sie Geschwindigkeit, Fade und Sound-Aktivierung mit dem Midi-Befehlalandn mochen, tun Sie dies, nachdem Sie den Chaser aktiviert haben. Die Geschwindigkeits-, Fade- und Sound-Einstellung, die Sie durch MIDI gesetzt haben werden nicht im Chaser gespeichert.

MIDI note	Note name	Function
36	C3	Chase 1
37	C#3	Chase 2
38	D3	Chase 3
39	D#3	Chase 4
40	E3	Chase 5
41	F3	Chase 6
42	F#3	Chase 7
43	G3	Chase 8
48	C4	Chase 9
49	C#4	Chase 10
50	D4	Chase 11
51	D#4	Chase 12
52	E4	Chase 13
53	F4	Chase 14
54	F#4	Chase 15
55	G4	Chase 16
56	G#4	Chase 17
57	A4	Chase 18
58	A#4	Chase 19
59	B4	Chase 20
60	C5	Chase 21
61	C#5	Chase 22
62	D5	Chase 23
63	D#5	Chase 24
74	D6	SPEED
75	D#6	X-FADE
76	E6	AUTO MODE
77	F6	SOUND MODE
78	F#6	BLACKOUT ON
79	G6	BLACKOUT OFF

WARTUNG

Das Gerät sollte regelmäß mit einem feuchten Tuch gereinigt werden. Wir empfehlen das Innere des Gerätes von qualifiziertem Personal reinigen zu halten.

SPEZIFIKATIONEN

Power Input:

DC 9-12V 300 mA min

DMX Input:

3 pin male XLR

DMX Output:

3 pin female XLR

Stand Alone:

5 pin male XLR

MIDI Signal:

5 Pin Standard Schnittstelle

Audio Input:

durch ein Eingebautes Mikrofon oder Line-in

Maße:

485× 135× 80mm

Gewicht:

2.5 kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden!

Sie konnen sich die neueste Version these Benutzerhandbuches von unserer Website herunterladen: www.beglec.com
