BEDIENUNGSANLEITUNG BEAT 6 USB JBSYSTEMS LIGHT

Bedienungsanleitung DU

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these JBSystems®-Produkt entschieden haben.itte lessen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochglichkeiten, die these Gerat bietet sowie, zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor.

• 14 Kanäle mit 12 Eingängen (6 Line-, 3 Phono-, 2 USB-, 3 Mikrofoneingänge)
• 2 Zweiwege-USB-Anschlüsse (gleichzeitiges Abspielen und Aufnahme!)
  1 separator, symmetrischer DJ-Mikrofon Eingang mit Talkoverschaltung
• Gainregler, Dreifach Equalizer (Hoch-, Mittel- und Tieftonregler) pro Kanal
  Austauschbarer Crossfader mit Assign Kanalzuweisung
• Hochwertige, leichtgangige Kanalfaderzüge mit Stahlführungsschiene
• 2 separate Masterausgänge mit Balanceregler
• Masterausgang 1 mit symmetrischen XLR Ausgängen und Signal Trimming
• LED VU-Meter für Master und Kanalzug
  Sehr genaue automatische Beatzähler
  Crossfaderstart furkcompatible CD-Player
• Kopfhörervorhörfungtion mit Cue-Mix Überblendregler

VOR DEM GEBRAUCH

Wichtige Hinweise:

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen. Sollte das Gerat einen Schaden aufweisen, Geratitte nicht benutzten, sondern unverzuglich mit ihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinne weise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung, für zukünftiges Nachschlagen,itte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes,itte Bedienungsanleitung beifugen.
• Aus Umweltschutzgründen, Verpackungitte wiederverwenden, oder richtig trennen.

Kontrolle der Vollständigkeit:

Folgende Teile mussen sich in der Geräteverpackung befinden:

• Mixer
  Bedienungsanleitung
• Netzanschlusskabel

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DON NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfernen Sie keines der Gehauseteile. Im Geräte-inneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Drieieck weist den Benutzer daraufhin, das eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, welche eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitunglesen!

Dieses Symbol beweutet: Klasse II Klassifizierung

• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Geräts,itte nach Transport in eine warme Umgebung eine Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder garBeschädigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
  Keine Metallgegenstände oder Flüssigkeiten ins Innere des Gerats gelangen halten. Keine mit Flüssigkeit gefüllte Gegenstände z.B. Vasen, auf das Gerat stellen. Kurzschluss oder Fehlfunktion konne die Folge sein. Falls es noch einmal vorkommen solte,itte thereof Netzstecker siehen und vom Stromkreis trennen.
• Offene Brandquellen, wie z.B. brennende Kerzen, sollenn nicht auf das Gerät gestellt werden.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrene Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Minimalabstand um das Gerät für ausreichende Kühlung = 5cm.
• Stets Netzsteckerziehen, wenn Gerät für längeren Zeitraum nicht genutzt, oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen setzen.
• Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt.
  Die Netzsteckdose sollte immer gut erreichbar sein um das Gerät vom Netz zu trennen.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muß diese durch den Hersteller, seinen Vertrieb oder durch eine qualifizierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Das Gerät ist nicht vollständig vom Netz getrennt wenn der Netzschalter sich in der AUS-Stellung befindet.
• Gerät nicht öffnen. Abgesehen vom Tausch der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion, Gerät nicht benutzen und mit Handlcr in Verbindung setzen.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

INSTALLATIONSANLEITUNG:

• Stellen Sie das Mischpult in einem gut belufteten Raum auf, wo es nicht Feuchtigkeit und hohen Temperaturen ausgesetzt wird.
• Plazieren und benutzten Sie das Mischpult für eine längerere Zeit darüber sehr warmen Geräten wie Verstärker, Lampen, etc., können es die Funktion des Gerätes beeinträchtigen.
• Das Gerät kann in 19" Racks eingebaut werden. Benutzen Sie dazu die in der Frontblende eingelassenen Löcher.
• Soltte das Gerät in ein Flightcase eingebaut werden, achten Sie auf eine gute Luftzirkulation.
• Wenn das Mischpult aus einer kalten Umgebung an einem warmen Ort aufgestellt wird, kann sich Kondenswasser bilden. Um Fehlfunktionen zu vermeiden, sollen den das Gerät für ca. 1 Stunde vom Stromnetz trennen.

REINIGEN DESMISCHPULTES:

Entfern den Sie Staub und Schmutz mit einem weichen, trockenen Tuch. Achten Sie daraufauf, dass keine Flüssigkeit in das Geräteinnere gelaung kann. Benutzen Sie keinen Verdünner, Benzin oder andere chemische Mittel für das Mischpult. Die Oberfläche des Gerätes konnte zerstört werden.

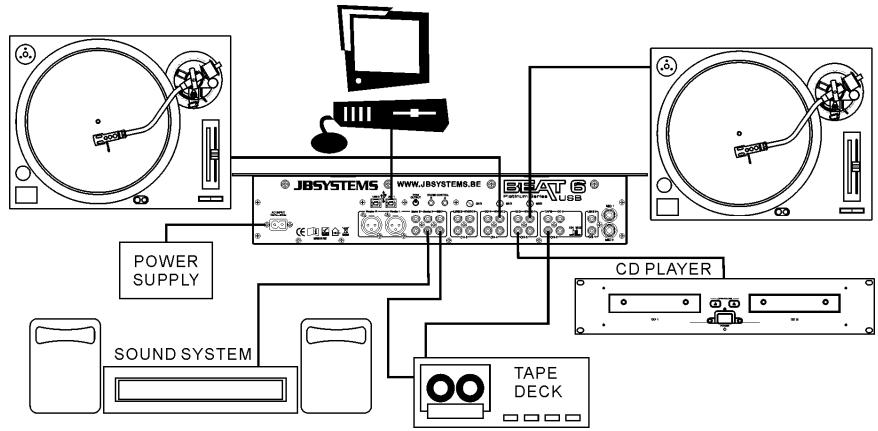

ANSCHLUSSE

Außer für Mikrofon, Kopfhörer und den 2 symmetrischen Master Ausgängen sind alle Anschlüsse in Chinch ausgelegt. Verwenden Sie hochwertige Chinch - Chinch Kabel um eine bessere Klangqualität zu erreichen. Für weitere Informationen über die Anschlüsse lesen sie das nachste Kapitel. Vergewissem Sie sich das dass Gerät ausgeschaltet ist, bevor sie Änderungen an der Verkabelung vornehmen. In dieser Anleitung schreiben wir über „Line Eingänge“, das sind Eingänge bis zu 2V. Das beinhaltet Tuner, Video, CD Player usw.

Beide USB-Anschlüsse werden von Ihrm PC als eine Soundkarte erkannt. Es handelt sich hierbei um Zweiwege Anschlüsse (gleichzeitiges Musik-Abspielen/-Aufnahmen)

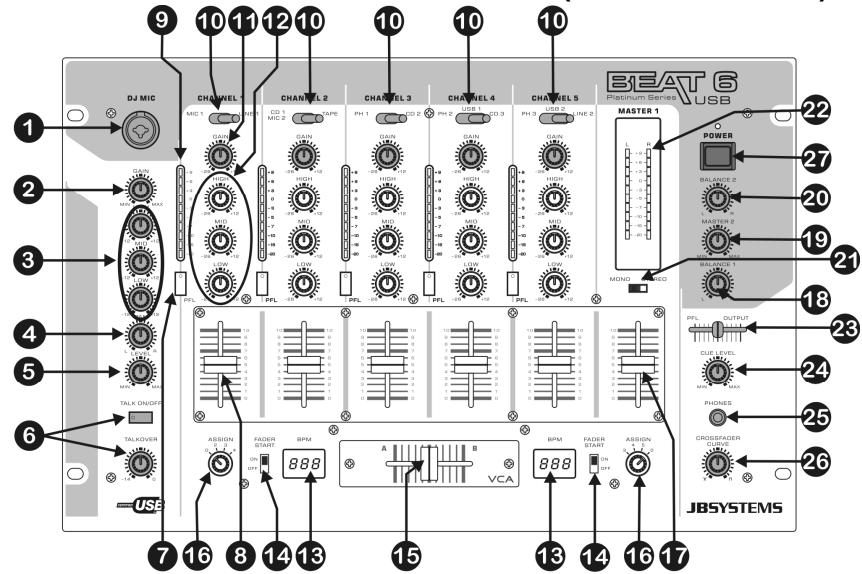

ANSCHLUSSE UND FUNKTIONEN (VORDERANSICHT)

1. DJ MIKROFON EINGANG: Kombinierte XLR-/Klinkenbuchse zum Anschluss des DJ-Mikrofons in symmetrischer Ausführung. Diese Pegel bleibt von der Talkoverfungkton unbeinflusst.

1. GAIN REGLER: Mittels theses Drehreglers steuern Sie die Eingangsempfindlichkeit des angeschlossenen Mikrofons. Der Spitzenwert sollte die 0 dB Marke des VU-Meters nicht überschreiben.
2. DREIFACH KLANGREGELUNG: Der Klang des Mikrofons kann über die drei separates Frequenzregler im Bereich von +/-12 dB angepasst werden.
3. PANORAMAREGLER: Steuert die räumliche Anordnung der Mikrofonwiedergabe zwischen linker und rechter Seite. Ähnlich dem Balanceregler beim Stereosignal.
4. DJ MIKROFON LAUTSTARKE: Lautstärkeregler für das DJ-Mikrofon.
5. TALKOVER: Mit thisem Regler aktivieren Sie die automatische Lautstärkeabsenkung der Kanäle 1 - 5 sobald Sie zum Beispiel eine Ansage mit dem DJ-Mikrofon machen. Je mehr Sie den Regler nach rechts drehen umso stärker wird das Musiksignal der Kanäle 1 - 5 bei einer Durchsage unterrückt.
6. PFL TASTER: Durch drucken dieser Taster konnen Sie die Kanäle 1 - 5 mittels eines angeschlossenen Kopfhörpers Abhören während der Wiedergabe eines anderen Kanals über den Masterausgang zur Lautspricheranlage. Es konnen mehrere PFL-Taster gleichzeitig aktiviert sein und so gemixt und gemeinsam abgehört werden.
7. KANALFADER: Mit dieser Schieberegler kann man für jeder Kanal die Lautstärke seperat anpassen. Sie können diesen Faden bereits durch einen neuen ersetzen. Im weiteren Verlauf der vorliegenden Bedienungsanleitung wird erklär, wie darauf vorgegangenen werden muss.
8. KANAL VU METER: Jeder Kanal hat seine eigene LED VU-Anzeige. Diese hält Hinnen sehr schnell den Gainpegel abzugleichen. Der Pegel sollte die 0 dB Marke nicht überschreiben, da ansonsten Verzerrungen auftreten können wenn die Pegelanzeige den roten Bereich erreicht.
9. EINGANGSWAHLSCHALTER: Mit thisem Schalter wahlen Sie die gewünschte Eingangssquelle ob Phono, Line, USB, Aux oder Mic.. Bei einigen Kanalen finden Sie weitere Wahlschalter auf der Rückseite am Audioeingang. Line, Aux, Tuner usw... sind entsprechliche Bezeichnungen für Geräte mit dem fast identischen AusgangspegelauchLinepegelgenannt.
10. GAIN REGLER: Mittels theses Drehreglers und dem LED VU-Meter des Kanals gleichen Sie den Eingangspegel des angeschlossenen Audiogerätes auf max. 0 dB an.
11. DREIFACH KLANGREGELUNG: Über drei Freqenzbändern kann der Klang in einem Bereich von -26 dB bis +12 dB verändert oder angeglichen werden. In der Mittelstellung ist der Klang unverändert also inaktiv.
12. BEAT COUNTER DISPLAY: Zeigt Ihnen die Geschwindigkeit der Musik in Beats pro Minute an. Dazu mussen Sie den gewüchtschen Kanal mittels des Assignreglers (16) am Crossfader dem Beat-Counter zuweisen. Um ein annahernd exakte BPM Anzeige zu erhalten muss der gespiefte Musiktitel einen sauberen, stetigen Beat aufweisen.
13. FADER START EIN/AUS: Wenn Ihr angeschlossener CD-Player über einen kompatiblen Faderstart verfügt und dieser mit den Controlbuchsen des Mischpults verbunden wird so ist es möglich mittels des Crossfaders die Wiedergabe des CD-Players zu starten, zu stoppen oder wieder erneut zu starten. (re-cue) Mit thisem Schalter{lsst sich diese Funktion aktivieren.
14. CROSSFADEr: Mit dem VCA Crossfader konnen Sie die beiden Kanäe überblenden, die Sie vorher mittels der Assignschalter (16) der linken- und der rechten Seite des Crossfaders zugewiesen haben. Der Crossfader Funktioniert nur, wenn die Schiebefader (8) der ausgewählten Kanäe hochgezogen sind. Der Crossfader lost zudem den optischen Faderstart aus. Mehr Informationen zu thisem Thema erfahren Sie im nachsten Kapitel.
15. CROSSFADER ASSIGN: Wahlen Sie über diesen Schalter den gewünschten Kanal (8) der über den Crossfader (16) übergeblandet werden soll oder dem Beatcounter (13) zugewiesen werden soll. Wenn Sie den Schalter in die Position „0" stellen ist Funktion inaktiv.
16. MASTER1 REGLER: Steuert die Gesamtlautstärke des symmetrischen Master 1 Ausgangs. (ACHTUNG: Die Lautstärke kann zusätzlich über den „TRIM OUTPUT" (43) auf der Rückseite des Gerätes reguliert werden. Überprüfen Sie diesen Einsteller, wenn das Ausgangssignal zu niedrig ist)
17. BALANCE MASTER1: Regelt das Lautstärkeverhältnis zwischen linkem und rechten Kanal des Master 1.
18. MASTER2 LEVEL: Steuert die Gesamtlautstärke des unsymmetrischen Master 2 Ausgangs.
19. BALANCE MASTER2: Regelt das Lautstärkeverhältnis zwischen linkem und rechtsem Kanal des Master 2.
20. MONO/STEREOSCHALTER: Schaltet den Master 1 +2 Ausgang auf Stereo oder Monosummensignal.
21. MASTER1 VU ANZEIGE: Optische Lautstärkeanzeige in dB des Master 1 Ausgangs. Sie sollen die 0 dB Marke = 100% nicht überschreiben! Wenn die roten LEDs aufleuchten kann das Audiosignal übersteuert und verzerrt sein!

22. CUE MIX: Mit thisem Überblendregler konnen Sie das Lautstärkeverhältnis auf dem Kopfhörerausgang (25) zwischen Master Signal und Vorhörkanal bestimmen:

23. Drehen Sie den fader in die linke Position und Sie horen nur das Signal des über PFL Taste (7) angewählten Kanals.

24. Drehen Sie den Fader in die extreme rechte Position um das Master Signal abzuhören.
25. Wenn Sie den Fader in eine Position zwischen dem linken und dem rechten Anschlag stellen, wird das Master Signal mit dem PFL Signal gemischt. Das Mischungsverhältnis verändern Sie durch drehen nach links oder recht's.

So konnen Sie Ihrn Audiomix uberprüfen, bevor Sie diesen uber die Beschallungsanlage wiedergeben.

1. CUE LEVEL: Steuert die Lautstärke des Kopfhörerausgangs (26).
2. KOPFHÖRERBUCHSE: Sie können über diesen Ausgang alle Kanäle und Masterausgabe abhören wenn Sie einen Stereo-Kopfhörer an diese 6,3mm Buchse anschließen.
3. CROSS FADER CURVE: Stellt die Kurve des Crossfaders von weich (linke Position) bis hart (rechte Position) ein.
4. NETZSCHALTER: Dienst zum ein- und ausschalten des Mischpults. Wenn die blaue LED leucht ist das Mischpulteingeschaltet.

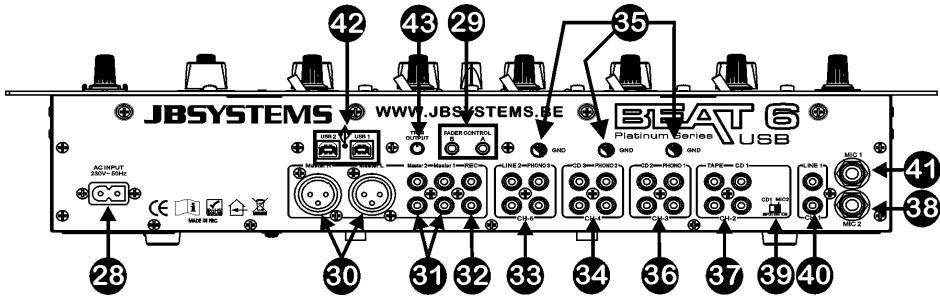

ANSCHLUSSE UND FUNKTIONEN (Rückseite)

1. NETZKABEL: Verbinden Sie these Kabel mit Ihrer 230V / 50Hz Schukosteckdose. Überprüfen Sieitte vorher das Netzkabel auf Beschäftigungen! Sollte das Kabel beschadigt sein durren sie auf keinen fall das Gerät benutzten! Wenden Sie sichitte an einen Fachmann oder den Hersteller um die Beschäftigung des Netzkabels zu beheben!
2. FADER START BUCHSE: Verbinden Sie diese 3,5mm Klinkenbuchse mit der Faderstartbuchse des CD-Players. Wenn die Geräte miteinander kompatibel sind, können Sie den angeschlossenen CD-Player durch schieben des Crossfaders (15) Fernstarten. Stellen sie sicher, dass der Assignregler (16) richtig zugewiesen ist.
3. SYMMETRISCHER MASTER 1 AUSGANG: Verbinden Sie die beiden symmetrischen XLR Buchsen des Master 1 Ausgangs mit den Eingangsbuchsen Ihres Verständrakers. Hierzu sollenn Sie ein abgeschirmtes Mikrofonkabel benutzten...
4. UNSYMMETRICHE MASTER AUSGänge: Der Master 1 Cinchausgang erhält das gleiche Master Signal wie die beiden XLR Buchsen (30) jedoch in unsymmetrischer Form. Der Master 2 Ausgang verfügbar über das gleiche Audiosignal wie Master 1, lässt sich jedoch separat in der Lautstärke verändern über die Regler (19/20). Diese Ausgänge verwenden Sie bei unsymmetrischen Verständern wie z.B. Hifi-Veränderker.
5. RECORDAUSGANG: Gibt das gleiche Audio signal wie die beiden Masterausgänge raus, bleibt jedoch im Pegel von diesen unbeeinflusst! Schließen Sie hier Ihr Aufnahmegerät an. Sie konnen auch einen PC für eine Direkt-Digitalaufnahmeanschieften, siehe USB-Anschlüsse(42).
6. EINGANGSBUCHSEN FÜR KANAL 5: An diesen Eingang konnen zwei verscheidene Linequellen angeschlossen werden. Sie konnen auch einen PC über die USB-Stecker anschließen (siehe 42). Mit dem Wahlschalter (10) auf der Frontseite konnen Sie wahlen welcher Kanal aktiviert werden soll.
7. EINGANGSBUCHSEN FÜR KANAL 4: An diesen Eingang konnen Sie entweder einen Plattenspieler (Phono) und/oder eine Linequelle anschließen. Sie konnen auch einen PC über die USB-Stecker anschlieben (siehe 42). Mit dem Wahlschalter (10) auf der Frontseite konnen Sie wahlen welcher Kanal aktiviert werden soll.
8. MASSEANSCHLUSSKLEMME (GROUND): Die meisten Plattenspieler verfügen über ein Masseanschlusskabel. Verbinden Sie these mit dem Masseanschluss. Sollte der Plattenspieler über

kein Massekabel verfügen so hat er wahrscheinlich einen Lineausgang. Diesen)duren Sie dann nicht mit den Phonoeingängen verbinden.

1. EINGANGSBUCHSEN FÜR KANAL 3: An diesen Eingang konnen Sie entweder einen Plattenspieler (Phono) und/oder eine Linequelle anschließen. Mit dem Wahlschalter (10) auf der Frontseite konnen Sie wahren welcher Kanal aktiviert werden soll.
2. EINGANGSBUCHSEN FÜR KANAL 2: An diesen Eingang können zwei verschiedene Linequellen angeschlossen werden. Mit dem Wahlschalter (10) auf der Frontseite können Sie wahlen welcher Kanal aktiviert werden sollen.
3. MIC2 EINGANG: Zum Anschließen eines symmetrischen Mikrofons an Kanal 2. Siehe Schalter (39) zum Umschalten des CD1 Eingangs auf Mic2.
4. MIC2/CD1 UMSCHALTER: Hiermit konnen Sie zwischen CD-1 (37) und Mic 2 (38) umschalten.
5. LINE INPUT CHANNEL1: Hier konnen Sie eine Quelle mit Linepegel an den Kanal 1 anschlieben.
6. MIC1 INPUT CHANNEL1: Hier konnen Sie ein Mikrofon an den Kanal 1 anschließen.
7. USB-ANSCHLUSSE: zwei Zweiwege-USB-Anschlusse (USB1 für K4 ~ USB2 für K5). Sie können gleich welchen PC über diese USB-Anschlusse anschließen. Der Mac-PC wird ihren Mixer als eine Soundkarte erkennen, normalerweise sind keine Treiber notwendig. Da beide USB-Ports bidirektonal sind, haben Sie die Möglichkeit Musik auf Ihr PC abzuspieten und die Musik mit anderen Quellen wie CD, Schallplatte, usw. zu mischen. Gleichzeitig konnen Sie ihre Mischung mit demselben USB-Anschluss auf ihrem PC aufnehmen!
8. TRIM AUSGANG: Thisier Einsteller sentk den Ausgangspiegel des Mischpultes, um angeschlossene Versteller und Lautspeicher vor hohen Eingangssignalen zu schützen. (Achtung: Der Ausgangspiegel kann bis auf 0 reduziert werden. Sollen Sie kein Signal auf dem Ausgang anliegen haben, überprüfen Sie zuerst diesen Einsteller!)

CROSSFADER STARTS

In dem Crossfader des Beat6 Mixers sind optische Faderstarts eingebaut. Diese Faderfernstarts sind kompatibel mit allen JB Systems CD-Playern. Hier erfahren Sie wie es Funktioniert:

A. CROSSFADER IN DER LINKER POSITION: Der CD-Player der an die Faderstartbuch angeschlossen ist spiel, der andere ist im P Modus.
B. DER CROSSFADER WIRD NACH RECHTS BEWEGT: Die Wiedergabe des an Start A angeschlossenen CD-Players wird gestoppt und an den Cue Punkt zurückgesetzt,而去 dann in den pausenmodus. Gleichzeitig wird die Wiedergabe des an Start 2 angeschlossenen CD-Players ab dem festgelegten Cue-Punkt gestartet.
C. CROSSFADER IN DER RECHTEN POSITION: CD-Player angeschlossen an Faderstart B ist im Wiedergabemodus, der andere CD-Player wartet im Pausenmodus.
D. CROSSFADER WIRDNACH LINKS BEWEGT: Die Wiedergabe des an Start B angeschlossenen CD-Players wird gestoppt und an den Cue Punkt zurückgesetzt, gehen dann in den Pausenmodus. Gleichzeitig wird die Wiedergabe des an Start 1 angeschlossenen CD-Players ab dem festgelegten Cue-Punkt gestartet.

Wichtig !!! Beide Faderstart Schalter müssen auf „on“ geschaltet sein!

WECHSELN DER FADER

Der große Vorteil des Beat 6 USB liegt darin, das Sie während Gebrauch des Mischpultes die Kanalfader wechseln können.

Das mussen Sie bei Wechsel des Kanalfaders beachten:

• Entfernen Sie den Knopf des Faders.
• Lösen Sie die 8 Schrauben, mit der die Faderblende gehalten wird.
• Lösien Sie die 3 Schrauben, die den zu wechselnden Fader halten.
• Entfernen Sie den defekten Fader undziehen Sie den Stecker vom Mainboard (nicht am Kabelziehen!).
• Montieren Sie den neuen Fader in die Halterung. Stellen Sie sicher, dass die Kontakte fest in die Buchse auf der Hauptplatine gesteckt werden.
• Befestigen Sie den Fader wieder mit den 3 Schrauben.
• Befestigen Sie die Faderblende wieder mit den 8 Schrauben.

Fertig!

Das mussen Sie bei Wechsel des Crossfaders beachten:

• Entfernen Sie den Knopf des Faders.
• Lösen Sie die 2 Schrauben, mit denen der Crossfader befestigt ist.
• Entfernen Sie den defekten Fader, sowie die Abdeckung.
• Lösen Sie das Kabel durch Ziehen des Steckers vom Crossfader. (Ziehen Sie am Stecker, nicht am Kabel!)
• Stecken Sie den Stecker in den neuen Crossfader.
• Montieren Sie den Crossfader wieder mit den 2 Schrauben.

Fertig!

TECHNISCHE DATEN

Spannungsversorgung: AC 230 V, 50Hz (34 Watt)
Frequenzbereich: 20-20.000Hz (+/-3dB)
THD + noise: <0.05% @ 1kHz, 0dB, load=47 kΩ
Signalauschabstand (IHF-A): >78dB @ 1kHz.
USB-Anschlüsse: USB 2.0 zweiwege (44,1 kHz/16bit)
Windows® & MacOS® kompatibel
USB Kabel (nicht inclusiv): Lmax = 3m
Mikrofoneingänge: 2mV @ 3kΩ
Line/CD Eingänge: 340mV @ 47kΩ
Phono Eingänge: 3mV @ 47kΩ
Record Ausgänge: 775mV @ 1kΩ
Master 1/2 Ausgang: 1.55V @ 1kΩ unsymmetrisch.
Master1 Ausgang: 2,55V @ 600Ω symmetrisch.
Talkover: 0dB → -14dB
Kanal Freqenzeinstellung: +12dB / -26dB (70Hz, 1kHz, 13kHz)
DJ Mikro Freqenzeinstellung: +12dB / -12dB(70Hz, 1kHz, 13kHz)
Kopfhörer: 3 V@32Ω
Abmessungen: 483(W) x 310(H) x 112(D) mm (19"/7U)
Gewicht: 6,9kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieser Benutzerhandbuches von unserer Website herunterlagen: www.beglec.com
