BEDIENUNGSANLEITUNG CMX-24 JBSYSTEMS LIGHT

Bedienungsanleitung DU

EN - DISPOSAL OF THE DEVICE

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

28. PRESET B faders:

Stel de Lichtstand in:

Stel de eerste Lichtstand in:

Kanaal 1 op 100%
Alle andere kanalen op 0%

Stel de derde Lichtstand in:

Kanaal 3 op 100%
Alle andere kanalen op 0%

Stel de vierde Lichtstand in:

Kanaal 4 op 100%
Alle andere kanalen op 0%

C. Lichtstanden verwiederen:

- Preset B fader copieren

Lichtstand opslaan in werkgeheugen

Pagina selecteren

Werkgeheugen in preset B

Pagina selecteren

Edit modus activer

Lichtstand opslaan in werkgeheugen

Werkgeheugen in preset B

Pagina selecteren

Edit modus activeren

Lichtstand selecteren

Lichtstand opslaan in werkgeheugen

Pagea selecteren

Edit modus activeren

Lichtstand selecteren WAARVOOR de

Lichtstand selecteren

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these JBSystems®-Produks entschieden haben.itte lessen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochglichkeiten, die these Gerat bietet, sowie zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor.

• Lichtsteuerpult mit 12 bzw. 24 Kanäle im WideModus
• 48 Programme/Scenen unterteilt in 4 Seiten speicherbar
• Chaserfungtion für Programme (automatisch oder manuell)
• Manuelle Kontrolle der 24 Fader (Speed control, Dimmung...)
• Weitere Funktionen: Black-out, Tap sync, step change, Dimmerkurve
• Ideal für den Gebrauch auf Bühnen und Theatern

VOR DER ERSTBENUTZUNG

Überprüfen Sie den Inhalt:

Folgende Teile müssen sich in der Geräteverpackung befinden:

• CMX24
  Bedienungsanleitung
• DMX Kabel
• AC/DC Adapter

WichtigeHinweise:

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen. Soller das Gerat einen Schaden aufweisen, Geratitte nicht benutzten, sondern unverzuglich mit ihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung, für zukünftiges Nachschlagen,itte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes,itte Bedienungsanleitung beifugen.
• Aus Umweltschutzgründen, Verpackungitte wiederverwenden, oder richtig trennen.

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfernen Sie keines der Gehäuseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Drieieck weist den Benutzer darauf auf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.
Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.
Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.
Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!
Dieses Symbol bedeutet: Lampenvorschaltgerät

Die Vorrlichtung ist geeignet zur Installation auf gängigen entflammbaren Oberflächen. Gängige entflammbare Oberflächen umfassen Baummaterialien wie Holz oder holzhaltige Baustoffe mit einer Dicke von über 2mm.

• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensationleen sie das Gerätitte nach dem Transport in einer warmen Umgebung einige Zeit zum Temperaturausgleich stehen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschäftigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metalgegenstände oder Flüssigkeiten ins Innere des Gerats gelangen loennen. Keine mit Flüssigkeit gefüllten Gegenstände z.B. Vasen, auf das Gerät stellen. Kurzschluss oder Fehlfunktion konnen die Folge sein. Falls es noch einmal vorkommen sollte,itte thereof Netzstecker siehen und vom Stromkreis trennen.
• Offene Brandquellen, wie z.B. brennende Kerzen, sollenn nicht auf das Gerät gestellt werden.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrene Personen sollen das Gerät nicht bedienen.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Stets Netzsteckerziehen, wenn Gerät für längeren Zeitraum nicht genutzt, oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen setzen.
• Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt.
  Die Netzsteckdose sollte immer gut erreichbar sein um das Gerät vom Netz zu trennen.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muss diese durch den Hersteller, seinen Vertrieb oder durch eine qualifizierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Um eine Gefahr zu vermeiden, soll das Gerät nur mit dem mitgelieferten Adapter benutzt werden. Ist der Adapter beschädigt, daß nur durch einen gleichen Adapter ersetzt werden.
  Ausschließlich vorschrifsmäßige Kabel zur Installation verwenden.
• Gerät nicht öffnen. Abgesehen vom Tausch der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion Gerät nicht benutzen und mit Handler in Verbindung setzen.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Geräte keine unbefugten Veränderungen vorgenommen werden.

ANSCHLUSSE

Ein Signalabschluss verringt Signafehler und verhindert Übertragungsprobleme und Störungen. Es ist ratsam stets einen DMX Abschlusswiderstand (120 Ohm 1/4W) zwischen Pin2 (DMX-) und Pin3 (DMX+) auf dem letzten Gerät in der Kette anzubringen.

WARTUNG

Die Reinigung des Geräts erfolgt mit einem leicht mit Wasser angefeuchteten Tuch. Vermeiden Sie, dass Wasser in das Gerättnere gelangt. Verwenden Sie keine brennbaren Flüssigkeiten wie Benzin oder Verdünner, welche das Gerät beschädigen wurden.

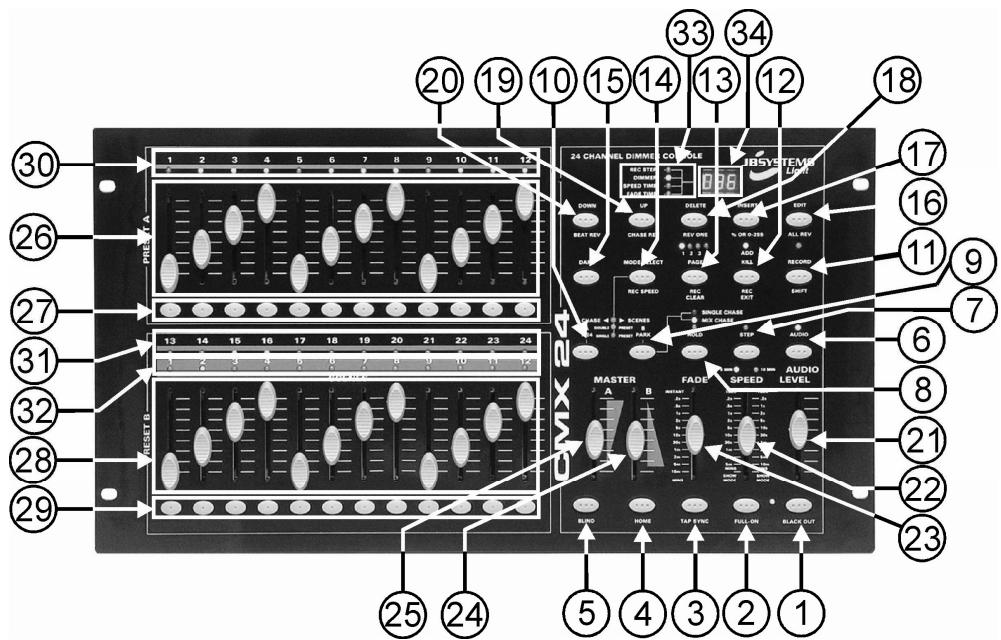

FUNKTIONEN (VORDERSEITE)

1. BLACKOUT Taste: Wechseltzwischen Blackout (alle DMX-Werte auf 0) und normal. Die Leuchte...,
   nben der Taste blinkt, wenn BLACKOUT eingeschaltet ist. Die DMX-Werte werden allerdings noch
   weiter auf den grunen LEDs (Nummer 30/31 auf der Abbildung) angezeigt.
2. FULL-ON Taste: Solange diese Taste gedrück ist, haben alle Kanäle maximale Intensität, ungeachtet des eingeschalteten Modus und der Blackout-Funktion. Die Dark-Taste (Nummer 15) hat allerdings Vorrang.
3. TAP SYNC Taste: Durch zweimaligesücken dieser Taste kann die Chase-Geschwindigkeit eingestellt werden. Durch Verschieben des (SPEED) Faders wird diese Einstellung rückgangig gemacht. Dies gilt nicht für die Preset B Fader (Nummer 29), deren Geschwindigkeit gespeichert ist.
4. HOME Taste: Nur verwendbar im Chase/Scenen Modus (siehe Kapitel "Inbetriebnahme" für weitereInfos). Mit dieser Taste kann ein Kanal, der im BLIND-Modus stehen (siehe < BLIND> Taste), in den Normalmodus zurückgesetzt werden. Man druckt damit auf < HOME> + < PRESET A/B x> um einen Preset B Fader in den Normalmodus zurückzusetzen.
5. BLIND Taste: Nur verwendbar im Chase/Scenen Modus (siehe Kapitel "Inbetriebnahme" für weitereInfos). Mit dieser Taste kann ein Kanal in den BLIND-Modus gesetzt werden. In thisem Modus wird die Intensität des Kanals nur von dem Preset Fader (A für Kanäle 1 bis einschließlich 12, B für Kanäle 13 bis einschließlich 24) und dem Master A Fader bestimmt. Chase oder Scenen, die in einem Preset B Fader gespeichert sind, haben somit keinene Einfluss. Man drückt also auf + um den Kanal in den Blind Modus zu bringen.
6. AUDIO Taste: Mit dieser Taste kann die Audio-Funktion (de-)aktiviert werden (Led über Audio-Taste leuchtet oder leuchtet nicht). Wenn die Audio-Funktion eingeschaltet ist, wird die Ablaufgeschwindigkeit der Scenen von den Chases durch ein Audiosignal, das durch das interne Mikro aufgenommen oder über den LINE IN Stecker (Nummer 5 auf der Rückseite des Geräts) eingeführt wird, gesteuent. Der {SPEED} Fader, die und Tasten haben keinen Einfluss. Die Audio-Funktion ist nicht verwendbar für Chases, deren Geschwindigkeit in einem Preset B Fader gespeichert ist.

7. STEP Taste: Mit dieser Taste kann man die Scenien von Chases manuell durchlaufen. Der {SPEED} Fader muss sich allerdings in der untersten Position (SHOW MODE) befinden oder Sie müssen im EDIT-Modus arbeiten. Hat keinen Einfluss auf Chases, deren Geschwindigkeit im Preset B Fader gespeichert ist.

8. HOLD Taste: Solang diese Taste gedrückt ist, bleibt die aktuelle Lichtstimmung bestehen. Wird die Taste losgelassen wird die neue Lichtstimmung entsprechend der mit dem FADE Fader eingestallen Zeit einfaden. Mit den DARK, FULL-ON, BLACK OUT, PRESET Tasten kann die Lichtstimmung jederzeit verändert werden.

9. PARKTaste:

10. Im Single Preset Modus: keine Funktion

11. Im Double Preset Modus: Flash Taste für MASTER B Fader ({FADE} Fader beachten)

12. Chase/Scene Modus: Wahltaste zwischen Single Chase oder Mix Chase

13. 1-24 Taste: Flash Taste für Master A Fader (FADE) Fader beachten)

14. RECORD/SHIFT Taste: Wird verwendet, um Schritte zu programmieren oder um in den Programmmodus zu gehen. Diese Taste hat, wenn sie gemeinsam mit der Shift-Taste gedrückt wird, je nach Tastenkombination verschiedene Funktionen:

Beispiele:

• : Scene speichern in Arbeitsspeicher
• + : Programmieren oder Edit-Modus verlassen
• + : Arbeitsspeicher leeren

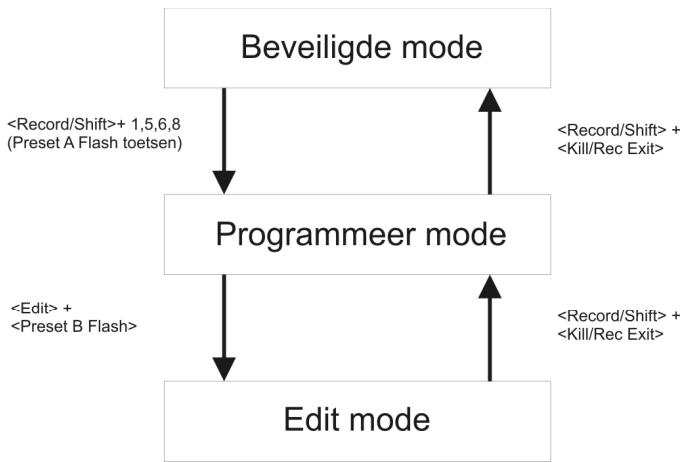

• + <1>, <5>, <6>, <8>: Programmier-Modus aktivieren
• + <1>, <3>, <2>, <3>: Kompleten Speicher leeren nur vom Programmier-Modus aus
• + <% or 0-255>: Display-Modus wahlen (in % oder DMX-Wert)
• + <5>, <5>, <5>: 5 min-Bereich wahren für den {SPEED} Fader
• + <10>, <10>, <10>: 10 min-Bereich wahlen für den {SPEED} Fader

12. ADD KILL/REC EXIT Taste:

• ADD-Modus: ([ADD KILL] Leuche ist aus) durch das Drücken einer Preset Flash Taste wird das Preset auf 100% gesetzt, ungeachtet der Stellung des {FADE} Faders
• KILL-Modus: ([ADD KILL] Leuchte brennt)

im Single Preset oder Double Preset Modus: durch das Drücken einer Preset A oder B Taste werden die gedrückten Kanäle auf 100% gesetzt. Die anderen Kanäle werden gedämpft.
im Chase/Scenen-Modus: Durch das Drücken der Preset A Taste werden die Kanäle, deren Preset A Taste gedrück ist auf 100% gesetzt. Die anderen Kanäle werden gedämpft. Durch das Drücken der Preset B Taste wird der Preset B auf 100% gesetzt, ungeachtet der Stellung des Faders. Dies ist eigentlich der ADD-Modus.

• + : Mit dieser Tastenkombination kann man auch den Programmier- oder Edit-Modusverlassen:

13. PAGE/REC CLEAR Taste:

• : Mit dieser Taste können die 4 Seiten durchblätter werden. Die 4 LEDs über dieser Taste zeigen an, auf welcher Seite Sie gerade arbeiten.
• + : Wird verwendet, um den Arbeitsspeicher zu leeren.

14. MODE SELECT/REC SPEED Taste:

• MODE SELECT: Diese Taste erhögt eine Auswahl zwischen Chase/Scenen, Single Preset-und Double Preset-Modus.

• REC SPEED: (im MIX Modus!): in Kombination mit einem Preset B Fader erhögt. Taste gleichzeit die Geschwindigkeit eines Chases in einem Preset B Fader im Chase/Scene Modus zu speichern

• Stellen Sie die gewünschte Geschwindigkeit des Chases über den SPEED Fader oder die Taste ein. Setten Sie den SPEED Fader in die unterste Position (SHOW MODE) um die Zeitangabe wieder zu löschen.
  o +

• DARK Taste: Solang diese Taste gedrück ist, stehen alle Kanäle auf 0, ungeachtet des Modus, des Blackouts und der Full-on Funktion.

16.EDIT/ALL REV Taste:

Edit: Hiermit gehen Sie über zum Edit-Modus: +
- ALL REV: Bei allen Chases eine Richtungsänderung vornehmen

1. INSERT/% or 0-255 Taste:

2. INSERT: Chase eine Lichtstimmung zuweisen (Siehe Chase-Änderungen)
   % or 0-255: Display-Modusändern (Wechseln zwischen % und DMX-Werten)

3. DELETE/REV ONE Taste:

4. DELETE: Scene aus Chase Löschen (siehe Chase-Änderungen, Lichtstimmung Löschen)
   REV ONE: Die Chase-Richtung eines Chases ändern: +

5. UP/CHASE REV Taste:

UP: Pegel des Kanals erhöhen im Edit-Modus: +
- CHASE REV: Die Chase-Richtung von allen Chases verändern, deren Geschwindigkeit NICT im Preset B Fader gespeichert ist.

1. DOWN/BEAT REV Taste:

2. DOWN: Pegel des Kanals verringern im Edit-Modus : +

3. CHASE REV: Die Chase-Richtung aller Chases verändern, deren Geschwindigkeit im Preset B Fader gespeichert ist:

4. AUDIO LEVEL Fader: Thiser Fader ermoiglich die Einstellung des Audio-Pegels. Wenn der AudioModus aktiv ist (siehe Nummer 6), werden Scenen und Chases im Takt der Musik abgeschelt.

5. SPEED Fader: dient zur Einstellung des "Chase Speeds". Mit Hilfe des nachfolgenden Schemas lassst sich die gewünschte Geschwindigkeit leicht einstellen (x steht für eine Zahl zwischen 0 und 9):

Display	Zeit
0.xx	Millisekunde: z.B. 0.10 ist 100 Millisekunden
x.xx	Sekunde: z.B. 1.20 ist 1 Sekunde und 200 Millisekunden
xx.0	Sekunde: z.B. 10.1 ist 10 Sekunden und 100 Millisekunden
x.xx.	Minuten: z.B. 1.05 ist 1 Minute und 5 Sekunden
xx.x.	Minuten z.B. 10.0. ist 10 Minuten
Sho	Show-Modus

• Es bestehen 2 Bereichsmöglichkeiten für den Speed Fader:

o + <5>, <5>, <5> für den 5-Minuten-Bereich

o + <10>, <10>, <10> für den 10-Minuten-Bereich

Die Geschwindigkeit kann in einem Preset B Fader gespeichert werden:

o +

oSetzen Sie den SPEED Fader in die unterste Position (SHOW MODE), um die Zeitangabe zu Löschen

1. FADE Fader: dient zur Einstellung der "Fade Time" (Überblendzeit). Beachten Sie nachfolgenden Schema zur Einstellung ihrer Fade-Zeit. (x steht für eine Zahl zwischen 0 und 9)

Display	Zeit
0.xx	Millisekunde: z.B. 0.10 ist 100 Millisekunden
x.xx	Sekunde: z.B. 1.20 ist 1 Sekunde und 200 Millisekunden
xx.0	Sekunde: z.B. 10.1 ist 10 Sekunde, und 100 Millisekunden
x.xx.	Minuten: z.B. 1.05 ist 1 Minute und 5 Sekunden
xx.x.	Minuten: z.B. 10.0. ist 10 Minuten

1. MASTER B Fader:

2. Single Preset Modus: kein Einfluss

3. Double Preset und Chase/Scene Modus: Master der Preset B Fader, die unterste Position ist 100% , die oberste Position ist 0% .

4. MASTER A

5. Single Preset Modus: Master der Preset A und B Fader, unterste Position ist 0% , oberste Position ist 100%

6. Double Preset und Chase/Scene Modus: Master des Preset A Fader, unterste Position ist 0% , oberste Position ist 100%

7. PRESET A SCHIEBEREGLER: benutzen Sie diese Regler zur Einstellung der Werte der Kanäle 1 bis 12.

8. FLASH A Tasteen: Durch Drücken einer Flash Taste bringen Sie die Intensität deses Kanals auf 100%.

28. PRESET B SCHIEBEREGLER:

• Single Preset Modus: Benutzen Sie diese Regler zur Einstellung der Werte der Kanäle 12 bis 24.
• Double Preset Modus: In thisem Modus kann die Steuerung als eine 12-Kanal A-B Steuerung benutzt werden, wobei alle Kanal A/B Fader dasselbe ansteuern.

• Chase/Scene Modus: This is a Schutzschutzmodus, which is used to determine the speed of the vehicle. The speed is measured by the speed of the vehicle and the speed of the vehicle's own speed. The speed is measured by the speed of the vehicle's own speed.

• FLASH B Tasten:

• Single Preset Modus: benutzen Sie diese Tasten, um die Kanäle 12 bis 24 zeitweise auf maximale Leistung zu setzen (siehe Flash A Tasten).
  Double Preset Modus: Die Flash B Tasten steuern die Flash A Tasten an.

• Chase/Scene Modus: dient gemeinsam mit der RECORD/SHIFT Taste um Chases in den Preset B Schiebereglern zu speichern. Wenn Sie diese Flash Tasten eine Zeitlang gedrück halten, wird der auf this dem Kanal gespeicherte Chase abgespiel.

• STATUSLEDs Kanal 1-12: Zeigen die Intensität des betreffenden Kanals an

• STATUSLEDs Kanal 13-24: Zeigen den Status des betreffenden Kanals an

• STATUSLEDs Chases: Wenn Sie Preset B Fader verschiben und die orange Leuchte über thisem Kanal aufleuchtet, bedeutet dies, dass ein Chase auf thisem Kanal gespeichert ist. These Leds zeigen die Intensität an, mit der ein Chase abgespielt wird.

• SPEED/FADER/DIMMER/REC STEP AKTIVITAT LEDs: Die Speed Time LED wird zum Beispiel aufleuchten, wenn Sie den Speed Fader verschieben.
• DISPLAY: Zeigt die Tätigkeit an, die Sie gerade ausführten, oder den Programmierstatus von Scenen und Chases

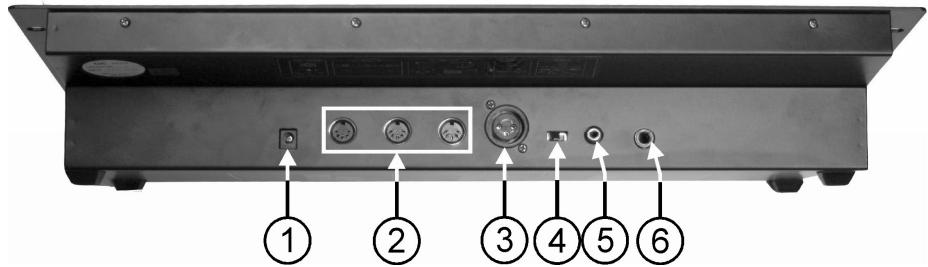

FUNKTIONEN (Rückseite)

1. DC INPUT: verbinden Sie den mitgelieferten AC/DC Adapter mit dieser Anschluss. Sollen Sie aus bestimmt Grunden einen anderen Adapter anschließen müssen, verwenden Sie stets einen 9 ~ 12Vdc Adapter von mindestens 300mA mit in der Mitte angeordnetem + Pol.
2. MIDITHRU(links)/OUT(Mitte)/IN(rechts): Hier konnen Sie einen externe MIDI-Controller anschlieben (für weitereInfos, siehe Kapitel "Inbetriebnahme")
3. DMX OUT: Sendet DMX Signale zu den angeschlossenen Geräten
4. DMX POLARITY SCHALTER: ein DMX-Signal hat normalerweise folgende Verbindungen: 1=Masse * 2= - Daten * 3= + Daten

Es kann vorkommen, dass das Kabel umgekehrt angeschlossen ist, so dass der DMX-Anschluss nicht Funktioniert. Dieses Problem kann mit Hilfe dieseres Schalters behoben werden. Wenn Ihr DMX nicht Funktioniert und alle DMX-Geräte korrekt adressiert sind, können Sie diesen Schalter probieren. Setzen Sie diesen Schalter unter normalen Umständen stets ganz nach links.

1. AUDIO Input: Hier schlieben Sie ein Audio Line Signal an, damit ihre angeschlossenen Lichteffekte/Lampen von der Musik gesteuert werden
2. REMOTE Eingang: Mit Hilfe eines Stereo-JACKs können Sie den Ausgang auf BLACK OUT oder FULL ON schalten:

Ring des JACKs zur Masse: BLACK OUT kann an- und ausgeschaltet werden
- Spitze des JACKs zur Masse: FULL ON ist aktiv, solange die Spitze an der Masse liegt

INBETRIEBNAHME...

Vorliegenden Kapitel erklärt die Arbeitsweise des CMX24 Schritt für Schritt. Wir empfehlen, die einzelnen Schritte gründlich durchzugehen.

Anschalten:

Das CMX24 besitz keine An-/Ausschaltknopf. Der mitgelieferte Adapter muss mit dem DC INPUT Anschluss und dem Ruhekontakt verbunden werden. Sobald dies geschehen ist, wird das CMX24 angeschalten.

Anschluss an Dimmer

Das CMX24 ist mit einem 3-poligen XLR Steckverbinder DMX OUT ausgestattet. Neben dem Verbinder befindet sich a Schiebeschalter, mit dem die Polarität des DMX-Signats ausgewählten werden kann. Normalerweise muss sich dieser Schalter an der Seite des XLR-Anschlusses befinden.

Wenn die angeschlossenen DMX-Geräte nicht korrekt Funktionieren, müssen Sie diesen Schalter in die andere Position schiben.

!!! Wichtig: vergessen Sie nicht die Startadressen der Dimmer korrekt einzustellen!!!

Grundlagen

Das CMX24 kann sich in verschiedene Modusarten befinden, denen unterscheidliche Tastenzuweisungen entsprechen. Um sicherzugehen, dass die Steuerung sich im richtigen Modus befindet, damit Sie der Anleitung folgen können, müssen Sie Folgenden tun:

Schalten sie das CMX aus und anschließend wieder an
- Schieben Sie die folgenden Fader in die unterste Position

alle{PRESETA}Fader(12 insgesamt)
alle{PRESET B}Fader(12 insgesamt)
{MASTER B} Fader
o {AUDIO LEVEL} Fader
SPEED Fader

• Schieben Sie die folgenden Fader in die oberste Position

{MASTER A} Fader
{FADE} Fader

Wahlen Sie Single Preset Modus

Taste kurz drücken bis die [SINGLE PRESET] Leuchte aufleuchtet (befindet sich über Master A und Master B Fader)

Wahlen Sie Seite 1

o Taste kurz drücken bis die [PAGE 1] Leuchte aufleuchtet, befindet sich über der SEITE Taste. - Wahlen Sie 5 min-Geschwindigkeitsbereich
o + Taste drucken und gedrückt halten
o Taste kurz drucken
o Taste kurz drucken
o Taste kurz drucken
o Taste loslassen
[5 min] Leuchte über SPEEDD Fader muss jetzt leuchten

Verlassen Sie eventuell den Programmier- oder Edit-Modus, gehen Sie so zum geschützten Modus

o + Taste drucken und gedrückt halten
o Taste kurz drucken
o Taste loslassen
Sollte die rote Leuchte über der RECORD/SHIFT Taste brennen, wiederholen Sie desses Verfahren noch einmal, bis die Leuchte ausgeht.

• Wenn der Audio-Modus aktiv ist, die [AUDIO] Leuchte brennt, diesen ausschalten

o

• Blackout Leuchte ausmachen

Normalerweise blinkt jetzt die [BLACK OUT] Leuchte besoin der BLACK OUT Taste.
o Taste kurz drücken, um die Leuchte auszuschalten.
o Solange die Leuchte blinkt, bleiben die Lichtquellen aus.

Display Mode

Beim Verschieben eines Faders erscheint die eingestellte Intensität auf dem Display.

Die [DIMMER] Leuchte neben dem Display brennt, um anzugeben, dass das Display die Intensität eines Dimmers anziegt. Wenn Sie Dimmer und Lichtquellen angeschlossen haben, werden die Lichtquellen auch in der eingestellten Intensität leuchtend.

Sie können wahlen, ob das Display die Intensität mit Werten zwischen 0 und 100 anziegt, das heißt in Prozent, oder mit Werten zwischen 0 und 255, das heißt in DMX-Werten.

Sie können die Anzeige (zwischen % und DMX)ändern durch:

• Taste drücken und gedrückt halten
• Taste kurz drucken
• Taste loslassen

Um diese Einstellung von neuem vorzunehmen, kehren Sie zur ursprünglichen Anzeige zurück.

Aufgepasst: Das Display zeigt immer den Wert des Faders und somit nicht die tatsächliche Intensität der Lampe an.

Single Preset

In this modus kann die Intensität aller 24 Kanäle des CMX24 eingestellt werden. Stellen Sie eine Lichtstimmung ein, indem Sie alle PRESET A und PRESET B Fader in eine beliebige Position schiben. Beachten Sie die grünen LEDs über jedem PRESET A und PRESET B Fader. Diese LEDs geben die Intensität der Kanäle an. Wenn Sie die Dimmer und Lichtquellen angeschlossen haben, müssen die Lichtquellen auch brennen.

Schieben Sie den {MASTER A} Fader langsam nach unter. Sie sehen, dass alle Leuchten (und ihre Lichtquellen) langsam ausgehen. Mit thisem Fader stellen Sie die maximale Intensität ein. Im Single Preset Modus hat der MASTER B Fader keine Funktion.

Halten Sie die <1-24> Taste über dem Master A Fader gedrückt. Sie sehen, dass die grünen Leuchten (und ihre Lichtquellen) wieder brennen. Solang diese Taste gedrückt ist, befindet sich Master A auf 100, obwohl der Fader nicht auf 100 Prozent stehen.

Halten Sie die Taste unter dem PRESET A 2 Fader gedrückt. Die grüne Leuchte brennt in voller Intensität (sowie die angeschlossenen Lichtquelle). Mit den Tasten unter den Faden können die Kanäle auf maximale Intensität gesetzt werden, ungeachtet der Position von Master A.

Halten Sie die Taste unter dem SPEED Fader gedrück. Alle grünen Leuchten leuchten jetzt auf. Alle Kanäle werden jetzt auf maximale Intensität eingestellt.

Halten Sie die Taste (über dem Master A Fader) gestrückt. Alle Leuchten gehen jetzt aus. Solange diese Taste gedrückt ist, werden die Lampen aus sein. Dies ist eine Blackout-Funktion, aber ohne die Latch-Funktion der Blackout-Taste.

Drücken Sie kurz die Taste unter dem AUDIO LEVEL Fader. Die Leuchte neben dieser Taste blinkt und alle Leuchten werden ausgehen.

Halten Sie die Taste gedrückt, während Ihr Gerat noch immer im Blackout staat. Die Leuchten werden in ihrer vollen Intensität brennen. Die Full-on Taste hat somit Vorrang gegenüber der Blackout-Funktion.

Drucken Sie die Taste und halten Sie gedrükt während Ihr Gerät noch immer im Blackout liegt und Sie die Taste drucken. Die Leuchten werden ausgegeben. Die Dark-Taste hat somit Vorrang gegenüber der Full-on Taste.

Lassen Sie die Dark- und die Full-on Taste los. Alle Leuchten werden aufgrund der Blackout-Funktion ausgehen.

Drücken Sie nun auf eine PRESET A oder PRESET B Taste (unter den Faden). Die Leuchte wird in maximaler Intensität brennenTOTz der Blackout-Funktion. Die Preset- Taste hat Vorrang gegenüber dem Blackout.

Halten Sie zunachst eine PRESET A oder PRESET B Taste gedrückt und drücken Sie dann auf die Taste. Die Leuchte wird ausgehen. Die Dark-Taste hat Vorrang gegenüber der Preset-Taste.

Die folgende Tabelle gibt die Rangliste der Tasten:

DARK

FULL-ON

PRESET

BLACK OUT

1-24

PARK

- Fade-Zeit

Mit dem FADE-Fader kann die Überblendzeit zwischen 0 (SOFORT) Sekunden und 10 Minuten eingestellt werden. Alle Lichtänderungen werden gemäß der eingestellten Zeit geschehen. Diese Funktion ist nutzlich, um weiche Übergänge zwischen verschiedenen Lichtstimmungen zu erhalten. Die Fade-Zeit kann angepasst werden, solange der Übergang sich verschnellern oder verlangsamenlässt.

Achten Sie darauf, dass sich der {MASTER A} Fader in der untersten Position befindet. Achten Sie darauf, dass sich der {PRESET A1} Fader in der untersten Position befindet.

Verschieben Sie den {FADE} Fader, bis das Display [1.00] anziegt. Dies bedeutet eine Zeit von 1 Sekunde.

Drucken Sie auf die Taste unter dem Fader. Die grüne Leuchte wird direkt brennen (und ihre Lichtquelle). Die Fade-Zeit gilt nicht für die Preset-Tasten. Dies gilt auch für die DARK, FULL-ON, BLACK-OUT, 1-24 und PARK Taste. Nur die Fader werden beeinflusst.

Die Dezimalzahlen bedeuten unterschiedliche Zeiten. Die folgende Tabelle gibt eine Übersicht. (x bedeutet eine Zahl zwischen 0 und 9)

Display	Zeit
0.xx	Millisekunde z.B. 0.10 ist 100 Millisekunden
x.xx	Sekunde z.B. 1.20 ist 1 Sekunde und 200 Millisekunden
xx.0	Sekunde z.B. 10.1 ist 10 Sekunden und 100 Millisekunden
x.xx.	Minuten z.B. 1.05 ist 1 Minute und 5 Sekunden
xx.x.	Minuten z.B. 10.0. ist 10 Minuten

HOLD

Achten Sie darauf, dass der {FADE} Fader in der obersten Position stehen.

Achten Sie darauf, dass der {MASTER A} Fader in der obersten Position liegt.

Achten Sie darauf, dass alle Preset Fader (sowohl A als B) in der untersten Position stehen.

• Setzen Sie {PRESET A1} auf 75%.
• Setzen Sie {PRESET A 2} auf 50% .

Drücken sie auf die Taste über dem FADE-Fader und halten Sie diesen gedrückt. Die Leuche über dieser Taste leuchtet auf.

• Setzen Sie {PRESET A1} auf 0% .
• Setzen Sie {PRESET A 2} auf 100% .
• Setzen Sie {PRESET A 3} auf 75% .
• Setzen Sie {PRESET A 4} auf 100% .

Die Spots nehmen diese Intensität nicht an, sondern behalten die aktuelle Intensität.

Lassen Sie die Taste los.

Die Spots nehmen direkt die neue Intensität an.

Mit der HOLD Taste kann die aktuelle Lichtstimmung beibehalten werden, während eine nachfolgende eingestellt wird.

Verschieben Sie nun den {FADE} Fader, bis das Display [10.0] anzeigt (10 Sekunden Fade-Zeit).

Halten Sie die Taste gedrück.

• Setzen Sie {PRESET A1} auf 100% .
• Setzen Sie {PRESET A 2} auf 10% .
• Setzen Sie {PRESET A 3} auf 75% .
• Setzen Sie {PRESET A 4} auf 0% .

Lassen Sie die Taste los.

Die Lichtstimmung wird nun langsam (in 10 Sekunden) von der vorigen zur neuen ändern. Man erhält einen perfekten Fade. Die HOLD Taste Funktioniert immer in gleich welchem Modus.

DOUBLE PRESET

In this modus kann die Steuerung als eine 12-Kanal A-B Steuerung verwendet werden. Wechseln Sie zum Double Preset-Modus:

• Taste kurz drücken bis die [DOUBLE PRESET] Leuchte über den Master A und den Master B Fadern aufleucht.

Stellen Sie die folgenden Fader ein:

• {PRESET A 1} Fader auf Position 100%
  {PRESET A 2} Fader auf Position 50%
• {PRESET A 3} Fader auf Position 25%
• {PRESET A 4 - 12} Fader auf Position 0%
• {PRESET B 1} Fader auf Position 0%
• {PRESET B 2} Fader auf Position 50%
  {PRESET B 3} Fader auf Position 75%
• {PRESET B 4} Fader auf Position 100%
  {PRESET B 5} Fader auf Position 50%
• {PRESET B6 - 12} Fader auf Position 0%
  MASTER A Fader auf 0% (oberste Position!!!)
  MASTER B Fader auf 0% (oberste Position!!!)

Keine einzige Leuchte wird brennen.

Verschieben Sie den {MASTER A} Fader langsam auf 100% (oberste Position). Kanäle 1 bis einschließlich 3 brennen auf 100%, 50% und 25%. D

Verschieben Sie nun gleichzeitig den {MASTER A} Fader und den {MASTER B} Fader zur untersten Position. Der Master A geht auf 0% und der Master B besteht auf 100%. Die Kanäle 1 bis einschließlich 5 brennen auf 0%, 50%, 75%, 100% und 50%. Somit hat man ein Fade von der ersten zur zweiten Lichtstimmung gemacht.

These Lichtstimmungen können durch the PRESET B Fader geändert werden. Das Verschieben der PRESET A Fader hat kein Einfluss.

Auf den PRESET A Fadern kann jetzt eine neue Lichtstimmung eingestellt werden.

Verschieben Sie jetzt gleichzeit und züglich den {MASTER A} Fader und den {MASTER B} Fader auf die oberste Position. Der Master A geht auf 100% und der Master B geht auf 0%. Man sieht ein langsames Fade (in 5 Sekunden) von der einen Lichtstimmung in die andere. Dies{nenet man den A-B Preset Modus

WICHTIG: Verschieben Sie nun den {MASTER A} Fader auf 100% (oberste Position) und den {MASTER B} Fader auf 100% (unterste Position). Das CMX24 wird jetzt stets den hochsten Wert wahlen.

• Kanal 1 auf 100% - Kanal 2 auf 50% - Kanal 3 auf 100% - Kanal 4 auf 50% - Kanal 5 auf 100% - Kanal 6 auf 50% - Kanal 7 auf 100% - Kanal 8 auf 50% - Kanal 9 auf 100% - Kanal 10 auf 50% - Kanal 11 auf 100% - Kanal 12 auf 50% - Kanal 13 auf 100% - Kanal 14 auf 50% - Kanal 15 auf 100% - Kanal 16 auf 50% - Kanal 17 auf 100% - Kanal 18 auf 50% - Kanal 19 auf 100% - Kanal 20 auf 50% - Kanal 21 auf 100% - Kanal 22 auf 50% - Kanal 23 auf 100% - Kanal 24 auf 50% - Kanal 25 auf 100% - Kanal 26 auf 50% - Kanal 27 auf 100% - Kanal 28 auf 50% - Kanal 29 auf 100% - Kanal 30 auf 50% - Kanal 31 auf 100% - Kanal 32 auf 50% - Kanal 33 auf 100% - Kanal 34 auf 50% - Kanal 35 auf 100% - Kanal 36 auf 50% - Kanal 37 auf 100% - Kanal 38 auf 50% - Kanal 39 auf 100% - Kanal 40 auf 50% - Kanal 41 auf 50% - Kanal 42 auf 50% - Kanal 43 auf 50% - Kanal 44 auf 50% - Kanal 45 auf 50% - Kanal 46 auf 50% - Kanal 47 auf 50% - Kanal 48 auf 50% - Kanal 49 auf 50% - Kanal 50 auf 50%
• Kanal 2 auf 50% (A:50% istHigher als B:25%)
• Kanal 3 auf 75% (B:75% istHigher als A:25%)

Wichtig ist, stets zu bedenken, dass dies nur Funktioniert, wenn BEIDE Master auf 100% stehen Der höchste Intensitätswert hat somit Vorrang. In der Praxis wird der Kanalwert wie folgt berechnet

PARK

Stellen Sie den {MASTER A} Fader und den {MASTER B} Fader ein auf 50% , beiden in der mittleren Position. Die Lichtstimmung in einer Kombination von beiden Presets.

Drucken Sie auf die Taste über dem Master B Fader und halten Sie diese gedrückt. Master B wird nun auf 100% gesetzt, sightbar auf den grünnen Leuchten. Wenn eine Fade-Zeit eingestellt ist, wird dies langsam geschehen.

Drucken Sie auf die <1-24> Taste über dem Maste A Fader und halten Sie diese gedrückt. Master A wird nun auf 100% gesetzt, sightbar auf den grün Leuchten. Wenn eine Fade-Zeit eingestellt ist, wird dies langsam geschehen.

- CHASE/SCENENMode

Deister Steuerungsmodus erfolgt das Speichern einer kompletten Lichtstimmung (24 Kanäle), eine Scene oder ein Chase genannt, auf jedem Preset B Fader. Daneben stehen vier Seiten zur Verflügung, um insgesamt 48 Scenen/Chases zu speichern.

Dieser Modus kann folgendermaßen aktiviert werden:

• Taste kurz drücken bis die [CHASE SCENEN] Leuchte über den Master A und Master B Fadern aufleuchtet.

Begriffe:

- Scene/Chase:

Eine Scene ist ein Lichtbild, das die Intensität für die 24 Kanäle speichert, das ist damit ein Chase mit nur einem Lichtbild. Da nur ein Lichtbild besteht, wird diese immer ausgestraht.

Ein Chase enthalt mehrer Lichtbilder mit pro Lichtbild die Intensität von 24 Kanänen. Die Lichtbilder werden nacheinander ausgestraht (Geschwindigkeit ist einstellbar).

Es gibt 4 Seiten mit 12 PRESET B Fadern, von denen jeder eine Scene oder ein Chase enthalten kann. Somit können insgesamt 48 Chases/Scenen gespeichert werden.

Record Mode:

Das CMX24 kann sich in drei Record Modi befinden:

Geschützter Modus, in thisem Modus können keine Programme geändert werden.
Programmier-Modus, in this Modus konnen Programme gespeichert und gelöscht werden
Edit-Modus, in this Modus konnen Programme geändert werden

Der geschützte Modus und der Programmier-Modus sind jederzeit verfügbar ungeachtet des Single Preset, Double Preset und Chase/Scenen Modus. Der Edit-Modus ist nur im Chase/Scenen Modus verfügbar. Das nachfolgende Schema erklärwt, wie Sie von einem Modus in den anderen wechseln konnen.

Wie erkennt man den Modus:

• Geschützter Modus: rote Leuchte über der Taste ist aus
• Programmier-Modus: rote Leuchte über der Taste brennt
  Edit-Modus: gelbe Leuchte über Preset B Fader brennt, ungeachtet der Stellung des Faders.

- Arbeitssspeicher

Beim Programmieren (Programmier-Modus) wird ein Arbeitsspeicher eingesetzt. Man speichert das Lichtbild (die Lichtbilder) in dieser Speicher ab und anschließend wird dies einem Preset B Fader zugeordnet. Der Arbeitsspeicher behält seinen Inhalt bis dieser zugeordnet oder gelöscht wird ( + ).

Dieser Speicher wird im Edit-Modus nicht verwendet, Dort werden die Lichtbilder direkt im Preset B Fader gespeichert.

In den folgenden Absätzen werden die Methoden zur Programmierung und Änderung der Chases/Scenen erklär.

Programmier-Modusaktivieren

Programmier-Modus aktivieren

Halten Sie die Taste gedrückt.
Drucken Sie kurz auf die Taste.
Drucken Sie kurz auf die Taste.

Drucken Sie kurz auf die Taste
Drücken Sie kurz auf die Taste
Lassen Sie die Taste los

Die rote Leuchte über der RECORD/SHIFT Taste brennt jetzt.

!! Dieser Modus bleibt nun eingeschaltet, auch wenn die Steuerung ausgeschaltet wird, bis man den Modus verlässst. Es ist ratsam, den Modus zu verlassen, sobald die Lichtbilder programmiert/geändert sind. So verhindern Sie, dass eine nicht mit der Steuerung vertraute Person ihre Programme ändern kann.

- Programmier-Modus verlassen für geschützten Modus

Verlassen Sie den Programmier-Modus mit:

• Halten Sie die Taste gedrückt
• Drücken Sie kurz auf die Taste.
• Lassen Sie die Taste los

Die rote Leuchte über der RECORD/SHIFT Taste Goes aus.

Wenn die Leuchte nicht ausgeht, waren Sie im Edit-Modus, wiederholen Sie dann noch einmal den Vorgang.

Alles loschen

Sie konnen den gesamten Speicher loschen, indem Sie folgendermaßen vorgehen:

Aktivieren des Programmier-Modus

Halten Sie die Taste gedrückt.
Drücken Sie kurz auf die Taste.
Drucken Sie kurz auf die Taste.
Drucken Sie kurz auf die Taste
Drucken Sie kurz auf die Taste
Lassen Sie die Taste los

Die rote Leuchte über der RECORD/SHIFT Taste brennt jetzt.

!! Nachfolgendes Verfahren löscht den gesamten Speicher. Dies kann nicht rückgangig gemacht werden!!

Löschen des gesamten Speichers:

• Halten Sie die Taste gedrückt
• Drucken Sie kurz auf die Taste
• Drücken Sie kurz auf die Taste
• Drücken Sie kurz auf die Taste
• Drücken Sie kurz auf die Taste
• Lassen Sie die Taste los

- Scenespeichern

(Ist NUR im Programmier-Modus möglich.)

Achten Sie darauf, dass der Arbeitsspeicher leer ist:

• Halten Sie die Taste gedrückt
• Drücken Sie kurz auf die Taste
• Lassen Sie die Taste los

Stellen Sie das Lichtbild ein:

• Wenn Sie nur 12 Kanäle einstellen möchten, tun Sie das mit den Preset A Fadern.
• Wenn Sie 24 Kanäle einstehen möchten, dann wechseln Sie in den Single Preset-Modus mit der Taste. Stellen Sie die Kanäle mit den Preset A und den Preset B Fadern ein.

Beispiel:

• Kanal 1 auf 100%
• Kanal 2 auf 27%
• Kanal 3 auf 60% -
• Kanal 4 bis einschließlich 8 auf 0%
• Kanal 9 auf 72% - Kanal 9 auf 100% - Kanal 9 auf 12% - Kanal 9 auf 15% - Kanal 9 auf 18% - Kanal 9 auf 20% - Kanal 9 auf 22% - Kanal 9 auf 24% - Kanal 9 auf 26% - Kanal 9 auf 30% - Kanal 9 auf 32% - Kanal 9 auf 34% - Kanal 9 auf 36% - Kanal 9 auf 38% - Kanal 9 auf 40% - Kanal 9 auf 42% - Kanal 9 auf 44% - Kanal 9 auf 46% - Kanal 9 auf 48% - Kanal 9 auf 50% - Kanal 9 auf 52% - Kanal 9 auf 54% - Kanal 9 auf 56% - Kanal 9 auf 58% - Kanal 9 auf 60% - Kanal 9 auf 62% - Kanal 9 auf 64% - Kanal 9 auf 66% - Kanal 9 auf 68% - Kanal 9 auf 70% - Kanal 9 auf 72% - Kanal 9 auf 74% - Kanal 9 auf 76% - Kanal 9 auf 78% - Kanal 9 auf 80% - Kanal 9 auf 82% - Kanal 9 auf 84% - Kanal 9 auf 86% - Kanal 9 auf 88% - Kanal 9 auf 90% - Kanal 9 auf 92% - Kanal 9 auf 94% - Kanal 9 auf 96% - Kanal 9 auf 98% - Kanal 9 auf 100% - Kanal 9 auf 102% - Kanal 9 auf 104% - Kanal 9 auf 106% - Kanal 9 auf 108% - Kanal 9 auf 110% - Kanal 9 auf 112% - Kanal 9 auf 114% - Kanal 9 auf 116% - Kanal 9 auf 118% - Kanal 9 auf 120%
• Kanal 10 auf 30%
• Kanal 11 auf 0% -
• Kanal 12 auf 95%

Speichern Sie nun das Lichtbild im Arbeitssspeicher:

• Drücken Sie kurz auf die Taste
  Auf dem Display erscheint [001]

Die 001 auf dem Display zeigt an, dass Sie 1 Lichtbild im Arbeitssspeicher gespeichert haben.

Speichern Sie nun den Inhalt des Arbeitsspeichers unter dem Preset B 1 Fader von Seite 1:

• Wahlen Sie Seite 1 durch kurzes Drücken der Taste bis die Leuchte über 1 aufleuchtet.
• Halten Sie die Taste gedrückt
• Drücken Sie kurz auf die Taste
• Lassen Sie die Taste los

Sie haben jetzt eine Scene unter dem PRESET B 1 Fader von Seite 1 gespeichert. Der Arbeitsspeicher ist geleert.

- Scenezeigen

Im Chase/Scenen Modus konnen Sie die gespeicherte Scene jetzt wiedergeben. Achten Sie darauf, dass:

• Chase/Scenen Modus aktiv ist (mit Taste)
• {Master B} Fader sich in der untersten Stellung befindet
• MIX Chase aktiv ist, wahren Sie dies mit der Taste über dem MASTER B Fader im Chase/Scenen Modus. Die [MIX CHASE] Leuchtete befindet sich über dem FADE Fader, diese mussbrennen.
• Blackout nicht aktiv ist.
• Alle PRESET Fader (A und B) sich in der untersten Position befinden.

Schieben Sie nun den {PRESET B 1} Fader nach oben. Das gespeicherte Lichtbild erscheint auf den grünnen LEDs (und ihren Lichtquellen).

Sie können durch das gleichzeitige Setzen mehrerer Preset B Fader auf eine Position über 0 ein kombiniertes Lichtbild schaffen. Dessen Intensität Sie mit dem Master B Faderändern können.

Mit den Preset B Flash Tasten konnen Sie die Lichtbilder auch schnell auf 100% setzen. Wiederholen Sie das Verfahren zum Speichern der Scenen noch einmal, um Lichtbilder auf die Seite 2 zu speichern. Achten Sie darauf, dass der Preset B Fader 1 bis einschließlich 3 von Seite 2 auch Lichtbilder enthalten (Achten Sie darauf, dass diese gut zu unterscheiden sind von den anderen Scenen). Überprüfen Sie diese Scenen auch.

- Seite für Seite

Sie haben nun Lichtbilder für die Preset B Fader 1 bis einschiedlich 6 von Seite 1 und die Preset B Faders 1 bis einschiedlich 3 von Seite 2. Die Preset Fader 1 bis einschiedlich 3 können nun 2 verschiedene Scenen..., je nach Seitenwahl.

Fuhren Sie folgende Schritte aus:

• Setzen Sie alle Preset~B Fader in die unterste Position.
  Aktivieren Sie die Seite 1 mit der Taste
• Schieber Ben Sie {Preset B 1} Fader 1 in die oberste Position. Die gespeicherte Scene wird gezeigt.
  Aktivieren Sie Seite 2 mit der Taste
  Dieselbe Scene wird noch immer gezeigt.
• Schiebern Sie {Preset B 1} Fader in die unterste Position.
• Schieben Sie {Preset B 1} Fader in die oberste Position. Die in Preset B 1 von Seite 2 gespeicherte Scene wird jetzt gezeigt.
• Der Inhalt des Preset B Faders hat somit geändert. Dies ist geschehen, als der Fader sich in der untersten Position befinden hat.

- Sceneändern

Manchmal erweit sich eine gespeicherte Scene als ungenügend. Dann kann man:

Die Scene vollständig neu einstellen und speichern
Die Scene durch eine Erhöhung oder Verringerung der Intensität bestimmter Kanälen anpassen

Man wenDET dasselbe Verfahren an wie zum Speichern einer Scene. Sobald man mit + den Arbeitsspeicher im Preset B Fader speichert, wird das alte Lichtbild mit dem neuen überschreiben.

Wenn nur die Intensität von einem oder einigen Kanälen einer Scene geändert werden muss, ist es einfacher, die aktuelle Scene aufzurufen und diese anzupassen. Das CMX24 hat einen speziellen Edit-Modus, der eine Änderung der Kanäle möglichst.

Zunachst muss der gewünschte Preset B Fader, in der die Scene gespeichert ist, in den Edit-Modus gesetzt werden:

• Achten Sie darauf, dass der Programmier-Modus aktiv ist.
• Achten Sie darauf, dass Chase/Scenen aktiv ist.
• Setzen Sie alle Preset A Fader in die unterste Position
  Wahlen Sie die richtige Seite mit der Taste
• Bringen Sie den Preset B Fader in den Edit-Modus:

Halten Sie die Taste gedrückt
O Drücken Sie kurz auf die PRESET B x> Taste. X müssen Sie ersetzen durch 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11 oder 12 entsprechend dem Preset B Fader, den Sie anpassen möchten
Lassen Sie die Taste los
Die gelbe Leuche über dem Preset B Fader leuchtet auf und das aktuelle Lichtbild wird ausgestrahlt, ungeachtet der Position der Preset B Fader und des Master B Fader.

Jetzt kann man die Intensität der Kanäle erhöhen durch:

• Halten Sie die Taste gedrückt
• Halten Sie die Taste des Kanals, dessen Intensität Sie erhöhen möchten, gedrückt
  Benutzen Sie die Taste für Kanäle 13 bis einschließlich 24.
• Sie sehen an ihren Lichtquellen und auf Ihr hem Display, dass die Intensität langsam zunimmt.
• Lassen Sie die Tasten los, sobald die gewünschte Intensität erreicht ist.

Die Verringerung der Intensität der Kanäle ist möglich durch:

• Halten Sie die Taste gedrückt
• Halten Sie die Taste des Kanals, dessen Intensität Sie erhöhen möchten, gedrückt
  Benutzen Sie Taste für Kanäle 13 bis einschließlich 24.
• Sie setzen an ihren Lichtquellen und auf Ihrtem Display, dass die Intensität langsam abnimmt.
• Lassen Sie die Tasten los, sobald die gewünschte Intensität erreicht ist.

!! Die eingestellte Intensität wird direkt gespeichert, es gibt keine Möglichkeit die Anpassungen rückgangig zu machen.

Verlassen Sie den Edit-Modus mit:

• Halten Sie die Taste gedrückt
• Drücken Sie kurz auf die Taste
• Lassen Sie die Taste los
• Der normale Output der Lichtsteuerung wird wieder angezeigt.

Chasespeichern

Ein Chase ist eine Folge von Lichtbildern, die in einem bestimmten Rhythmus gezeigt werden.

Die Steuerung macht eigentlich keinen Unterschied zwischen Scenen und Chases. Eine Scene ist ein fach ein Chase mit einem Lichtbild. Sie werden davon feststellen, dass die Methode zur Speicherung eines Chase beinahe mit der Methode zur Speicherung einer Scene übereinstimmt.

(In this moment is der Programmier-Modus aktiviert, wenn nicht, muss er aktiviert werden.)

Achten Sie darauf, dass der Arbeitsspeicher leer ist:

• Halten Sie die Taste gedrückt
• Drücken Sie kurz die Taste
• Lassen Sie die Taste los

Wir werden eine Chase erstehen, der aus 4 Lichtbilder besteht. Achten Sie darauf, dass Ihr Programmmodus Funktioniert und dass Ihr Master nicht auf 0 stehen

Lichtbild 1

Stellen Sie das erstige Lichtbild ein:

• Kanal 1 auf 100%
  Alle anderen Kanäle auf 0%

Speichern Sie nun das Lichtbild im Arbeitssspeicher:

• Drücken Sie kurz auf die Taste
  Auf dem Display erscheint [001], erstes Lichtbild

Lichtbild 2

Stellen Sie das zweite Lichtbild ein:

• Kanal 2 auf 100% - Kanal 2 auf 50% - Kanal 2 auf 100% - Kanal 2 auf 50% .
  Alle anderen Kanäle auf 0%

Speichern Sie nun das Lichtbild im Arbeitssspeicher:

• Drücken Sie kurz auf die Taste
  Auf dem Display erscheint [002], zweites Lichtbild

Lichtbild 3

Stellen Sie das dritte Lichtbild ein:

• Kanal 3 auf 100% -
  Alle anderen Kanäle auf 0%

Speichern Sie nun das Lichtbild im Arbeitssspeicher:

• Drücken Sie kurz auf die Taste
  Auf dem Display erscheint [003], drittes Lichtbild

Lichtbild 4

1. Stellen Sie das vierte Lichtbild ein:

2. Kanal 4 auf 100% -
   Alle anderen Kanäle auf 0%

Speichern Sie nun das Lichtbild im Arbeitssspeicher:

• Drücken Sie kurz auf die Taste
  Auf dem Display erscheint [004], viertes Lichtbild

Die vier Lichtbilder sind nun im Arbeitsspeicher gespeichert. jetzt speichern wir den Arbeitsspeicher unter Preset B 7 Fader von Seite 1:

• Wahlen Sie Seite 1 durch kurzes Drücken der Taste bis die Leuchte über 1 aufleuchtet.
• Halten Sie die Taste gedrückt
• Drücken Sie kurz die Taste
• Lassen Sie die Taste los

Sie haben nun ein Chase unter dem Preset B 7 Fader gespeichert. Der Arbeitsspeicher wurde geleert.

- Chase zeigen

Im Chase/Scenen Modus konnen Sie den gespeicherten Chase jetzt ausstrahlen. Achten Sie darauf, dass:

• Chase/Scenen Modus aktiv ist (mit Taste)
• {MASTER B} Fader sich in der untersten Stellung befindet
  {SPEED} Fader sich in der obersten Stellung befindet
• {FADER} Fader sich in der obersten Stellung befindet
• MIX Chase aktiv ist, wahren Sie dies mit der Taste über dem MASTER B Fader, im Chase/Scenen Modus. Die [MIX CHASE] Leuchte befindet sich über dem FADE Fader, diese muss brennen.
• Blackout nicht aktiv ist
  Audio nicht aktiv ist, drücken Sie kurz die
• Alle Preset Faders (A und B) sich in der untersten Position befinden.

Schieben Sie nun den {PRESET B 7} Fader nach oben. Der Chase erscheint auf den grünen Leuchten (und ihren Lichtquellen).

Sie konnen jetzt auch gleichzeitig weiterarbeiten mit:

• {SPEED} Fader, die Geschwindigkeit (Rhythmus) des Chase wird geändert
• {FADE} Fader, das eine Lichtbild wird in das andere faden, wenn die Fade-Zeit sehr hoch ist, kann es sein, dass die Leuchten nicht vollständig brennen oder dass der Chase sich nicht mehr verändert.

- Chase manuell aktivieren

Esist manchmalpraktisch,jeden Schritt desChases manuell zuaktivieren.

Dies goes ganz einfach:

• {SPEED} Fader in der untersten Position, SHOW MODE
• Taste über dem Speed Fader kurz drücken.

Bei jedem Drucken der STEP Taste wird der Chase das folgende Lichtbild aktivieren.

Chasesynchronisieren

Oft möchte man den Chase mit der Musik synchronisieren. Das CMX24 bietet die Möglichkeit, zwei mal eine Taste zu drücken und die Zeit dazwischen als Geschwindigkeit für die Chases zu benutzten (Zeit zwischen zwei Lichtbildern). Dies geschieth folgendermaßen:

Drucken Sie im Takt der Musik (wenn Sie keine Musik horen, bestimmen Sie eben selbst einen Takt) zwei Mal auf die Taste.

Der Chase wird mit der Zeitspanne zwischen den beiden Tastendrückern arbeiten ungeachtet der Stellung des {SPEED} Faders.

! Sobald der {SPEED} Fader verschoben wird, wird der Speed Fader wieder die Chase-Zeit bestimmen!

Geschwindigkeit festlegen

Wenn mehrere Chases aktiv sind, wird der {SPEED} Fader, Taste, Taste alle Chases beeinflussen. Manchmal ist es praktisch die Geschwindigkeit festzulegen, so dass diese immer gleich ist, ungeachtet des Speed Faders, Step und Tap sync Tasten.

Dies geht ganz einfach folgendermaßen:

• Stellen Sie eine Zeit für den Chase mit dem {SPEED} Fader oder der Taste ein.
• Achten Sie darauf, dass der {SPEED} Fader nicht in der untersten Stellung, SHOW MODE staat.
• Halten Sie die Taste gedrückt
• Drücken Sie kurz auf die Taste des PRESET B Faders, in dem sich der Chase befindet
• Lassen Sie die Taste los

Die Zeit ist jetzt zusammen mit dem Chase im PRESET B Fader gespeichert.

Löschen:

Sie konnen die gespeicherte Geschwindigkeit folgendermaßen wieder loschen:

• Achten Sie darauf, dass der {SPEED} Fader in der untersten Stellung, SHOW MODUS staat.
• Halten Sie die Taste gedrückt
• Drücken Sie kurz auf die Taste des PRESET B Faders, in dem sich der Chase sich befindet
• Lassen Sie die Taste los

Jetzt ist die Zeit aus dem PRESET B Fader gelöscht. Sie konnen jetzt wieder die Zeit ändern mit dem {SPEED} Fader und der Taste.

Audio

Das CMX24 enthalt ein eingebautes Mikrofon (das Sie durch Klatschen aktivieren können)

Wenn Sie über eine Audioquelle verfügen, zum Beispiel einen CD-Spieler, Mischpult, können Sie auch hiermit synchronisieren. Schließen Sie die Audioquelle an den LINE IN Eingang des CMX24 über einen Cinch (RCA) Eingang an. Drücken Sie kurz auf die

Sie können das Audiogerät ausschalten durch:

• Kurzes Drücken der

- Chase Richtung umkehren

Sie können die Laufrichtung eines Chaseändern. Die Chases werden dann rückwärts laufen statt vorwärts. Es gibt 4 Mänglichkeiten dies zu tun.

ALL REV

Alle Chases änder die Richtung.

• Drücken Sie kurz auf die Taste, der Chaseändert die Richtung.
  Wiederholen Sie das noch einmal, um die vorherige Richtung wieder zurückzuerhalten.

REV ONE

Die Richtung eines bestimmten Chases ändern

• Halten Sie die Taste gedrückt
• Drücken Sie kurz die Taste, die den Chase enthalt, dessen Richtung geändert werden soll.
• Lassen Sie die Taste los

CHASE REV

Die Richtung aller Chases, deren Geschwindigkeit nicht im Preset B Fader gespeichert ist, ändern.

• Drücken Sie kurz auf die Taste, der Chaseändert seine Richtung.
• Wiederholen Sie das noch einmal, um die vorherige Richtung wieder zureckzuerhalten.

BEAT REV

Die Richtung aller Chases, deren Geschwindigkeit im Preset B Fader gespeichert ist,ändern.

• Drücken Sie kurz auf die Taste, der Chaseändert seine Richtung.
• Wiederholen Sie das noch einmal, um die vorherige Richtung wieder zureckzuerhalten.

- Chaseändern

Es gibt 3 Möglichkeiten, Chases zuändern. Man kann:

A. Intensität der Lichtbilderändern
B. Lichtbilder (Scenen) hinzufugen
C. Lichtbilder (Scenen) entfernen

A. Intensität anpassen:

Mit dieser Methode kann die Intensität der Lichtbilder angepasst werden:

• Achten Sie darauf, dass der Programmier-Modus aktiv ist.
• Achten Sie darauf, dass Chase/Scenen aktiv ist.
• Setzen Sie alle Preset A Fader in die unterste Position
  Wahlen Sie die richtige Seite mit der Taste
• Bringen Sie den Preset B x Fader in den Edit-Modus

Halten Sie die Taste gedrückt
Drucken Sie kurz auf die Taste
Lassen Sie die Taste los
Die gelbe Leuchte über dem Preset B Fader leuchtet auf und das aktuelle Lichtbild wird gezeigt, ungeachtet der Position des Preset B Faders und des Master B Faders.

Wahlen Sie das Lichtbild, das Sie anpassen möchten, mit der Taste.
Die Intensität der Kanäle kann erhöht werden durch:

Halten Sie die Taste gedrückt

Halten Sie die PRESET A x> Taste für Kanäle 1 bis einschließlich 12 gedrück. Benutzten Sie die PRESET B x> Taste für Kanäle 13 bis einschließlich 24.
o Sie erkennen den langsamen Anstieg der Intensität auf dem Display (und ihren Lichtquellen)
Lassen Sie die Tasten los, sobald die gewünschte Intensität erreicht ist.

Die Intensität der Kanäle kann verringgert werden durch:

Halten Sie die Taste gedrückt
O Halten Sie die Taste gedrückt für Kanäle 1 bis einschließlich 12. Benutzen Sie die Taste für Kanäle 13 bis einschließlich 24.
o Sie erkennen die langsame Abnahme der Intensität auf dem Display (und ihren Lichtquellen
Lassen Sie die Tasten los, sobald die gewünschte Intensität erreicht ist.

• Wiederholen Sie diesen Vorgang bis die Lichtbilder zufrieden stellend sind
• Verlassen Sie den Edit-Modus mit:
  Halten Sie die Taste gedrückt
  Drucken Sie kurz auf die Taste
  Lassen Sie die Taste los
  o Der normale Output der Lichtsteuerung wird wieder angezeigt

!! Die eingestellte Intensität wird direkt gespeichert, es gibt keine Möglichkeit die Anpassungen rückgangig zu machen.

B. Lichtbiderhinzufugen:

These Methode ermitteligt einem Chase ein neues Lichtbild (Scene) hinzuzufugen. Mehrere Lichtbilder让他们 sich durch Wiederholen des Vorgangs hinzufugen.

• Achten Sie darauf, dass der Programmier-Modus aktiv ist.
• Achten Sie darauf, dass Chase/Scenen aktiv ist.
• Achten Sie darauf, dass alle Preset B Fader in der untersten Position stehen
• Achten Sie darauf, dass der Arbeitsspeicher leer ist:

Halten Sie die Taste gedrückt
o Drucken Sie kurz auf die Taste
Lassen Sie die Taste los

• Stellen Sie das neue Lichtbild ein, damit es auf den grünen Leuchten (und Ihrer Lichtquelle) erscheint, eventuell im Single Preset Modus um alle 24 Kanäle benutzen zu können
• Drücken Sie kurz auf die Taste. Das Lichtbild ist jetzt im Arbeitssspeicher gespeichert
• Wenn Sie den Single Preset Modus aktiviert haben, um das Lichtbild zu schaffen, müssen Sie jetzt wieder zugruck in den Chase/Scenen Modus
• Setzen Sie alle Preset A und B Fader in die unterste Position
  Wahlen Sie die richtige Seite mit der Taste
• Bringen Sie den Preset B x Fader in den Edit-Modus

Halten Sie die Taste gedrückt
Drucken Sie kurz auf die Taste
Lassen Sie die Taste los
Die gelbe Leuche über dem Preset B Fader leuchtet auf und das aktuelle Lichtbild wird gezeigt, ungeachtet der Position des Preset B Faders und des Master B Faders.

• Drücken Sie auf die Taste bis Sie das Lichtbild erreichen, VOR DEM das neue Lichtbild eingefegt werden soll.
• Drücken Sie kurz die Taste.
• Verlassen Sie den Edit-Modus mit

Halten Sie die Taste gedrückt
o Drucken Sie kurz auf die Taste
Lassen Sie die Taste los
o Der normale Output der Lichtsteuerung wird wieder angezeigt

C. Lichtbilderloschen:

These Methode ermitteligt ein Lichtbild aus einem Chase zu entfernen.

!! Der Löschvorgang kann nicht rückgangig gemacht werden.

• Achten Sie darauf, dass der Programmier-Modus aktiv ist.
• Achten Sie darauf, dass Chase/Scenen aktiv ist.

• Setzen Sie alle Preset A Fader in die unterste Position
  Wahlen Sie die richtige Seite mit der Taste

• Bringen Sie den Preset B x Fader in den Edit-Modus:

Halten Sie die Taste gedrückt
Drucken Sie kurz auf die Taste
Lassen Sie die Taste los
Die gelbe Leuche über dem Preset B Fader leuchtet auf und das aktuelle Lichtbild wird gezeigt, ungeachtet der Position des Preset B Faders und des Master B Faders.

Wahlen Sie mit der Taste das Lichtbild, das Sie loschen möchten.
- Drücken Sie kurz auf die Taste
- Wahlen Sie eventuell ein andere Lichtbild mit der Taste undlöschen Sie es mit der Taste
- Verlassen Sie den Edit- Modus mit

Halten Sie die Taste gedrückt
o Drucken Sie kurz auf die Taste
Lassen Sie die Taste los
o Der normale Output der Lichtsteuerung wird wieder angezeigt

- Preset B Fader leeren

Ein bestimmter Preset B Fader kann folgendermaßen geleert werden:

• !! Es gibt keine Möglichkeit, diesen Vorgang rückgangig zu machen!!
• Achten Sie darauf, dass der Programmier-Modus aktiv ist.
• Halten Sie die Taste gedrückt
• Drücken Sie kurz auf die Taste des gewünschten Preset B Faders
• Drücken Sie kurz auf die Taste des gewülsenchen Preset B Faders
  Die Preset B x Taste wurde somit zweimal kurz gedrückt.
• Lassen Sie die Taste los

- Preset B Fader kopieren

!! Geht nur mit Scenen!!

Manchmal möchte man eine bestehende Scene auf einen anderen Preset B Fader kopieren, um diese Scene noch mal zu verwenden oder als Basis für eine neue Scene zu verwenden.

• Achten Sie darauf, dass Chase/Scene Modus aktiv ist
• Setzen Sie alle Preset A Fader in die unterste Position (oder den Master A Fader)
• Setzen Sie alle Preset B Fader in die unterste Position
• Setzen Sie den Master B Fader in die unterste Position (100%)
• Ändern Sie eventuell die Seite
• Schieben Sie den Preset B Fader, in dem sich die zu kopierende Scene befindet auf 100%
• + Arbeitsspeicher leeren
• Scene speichern
  Eventuell die Seiteändern
• + Speichern Sie die Scene in einem anderen Preset B Fader, die Scene ist jetzt kopiert

- CHASElöschen

Im Chase/Scenen Modus kann der Chase oder die Scene aus einem Preset B Fader folgendermaßengelöscht werden:

• Taste benutzen, um die richtige Seite zu wahren
• Taste gedrück halten
• Taste kurz drücken
• Noch einmal Taste kurz drucken
• Taste loslassen

- Blind/Home

Im Chase/Scenen Modus kann man die und Tasten benutzen. Diese Tasten haben im Single Preset und Double Preset Modus keine Funktion.

• Preset A

Mit der folgenden Methode konnen die Kanäle 1 bis einschließlich 12 von den Preset B Scalen/Chases abkoppeln. Die Intensität wird dann nur von dem Preset A Fader, Master A Fader und den Flash Tasten bestimmt.

Halten Sie die Taste gedrückt
o Drucken Sie kurz auf eine Preset A x Taste
Lassen Sie die Taste los

Zur Ausführung eines Tests ist es am einfachsten einen Chase zu aktivieren (mit einem Preset B Fader) und dann einen in dem Chase vorkommenden Kanal auf BLIND zu setzen.Jetzt kann die Intensität mit dem Preset A Fader angepasst werden. Der Kanal wird dem Chase nicht mehr folgen. Die FULL-ON Taste wird den Kanal allerdings immer noch aktivieren.

Der Kanal kann folgendermaßen wieder in den normalen Modus gesetzt werden:

Halten Sie die Taste gedrückt
Drucken Sie kurz die Taste
Lassen Sie die Taste los

- Preset B

Mit der folgenden Methode konnen die Kanäle 13 bis einschließlich 24 von den Preset B Scenen/Chases abgekoppelt werden. Die Intensität wird dann nur von dem Preset B Fader, Master A Fader und den Flash Tasten bestimmt.

Halten Sie die Taste gedrückt
o Drucken Sie kurz auf eine Preset B x Taste
Lassen Sie die Taste los

Jetzt kann mit dem Preset B Fader die Intensität des Kanals geregelt werden. Der Preset B Fader ist somit nicht mehr an die Scene/Chases, die darin gespeichert sind, gekoppelt.

Der Kanal kann folgendermaßen wieder in den normalen Modus gesetzt werden:

Halten Sie die Taste gedrückt
Drucken Sie kurz auf eine Taste
Lassen Sie die Taste los
Si werden merken, dass der Preset B Fader direkt verwendet wird, um die/den geseeicherte/n Scene/Chase zu aktivieren. Es ist davon ratsam, den Preset B Fader vor der Aktivierung des normalen Modus in die unterste Position zu setzen

SINGLE CHASE

Der Single Chase Modus ist praktisch, um sehr schnell Chases zu schaffen.

Wenn Single Chase (mit der PARK Taste anwahlen) aktiv ist, wird das CMX24 einen Chase machen von allen Preset B Fader, die sich zu dem Zeitpunkt nicht in der untersten Position befinden. Jeger Preset B Fader wird aktiviert, bis alle Lichtbilder im Fader einzelmal gezeigt worden sind. Dann wird der folgende Preset B Fader gezeigt.

Vorliegender Text Goes davon aus, dass auf Seite 1 alle Preset B Fader mit einer Scene (1 bis einschließlich 6) oder einer Chase (7 bis einschließlich 12) ausgestattet sind.

Setzen Sie die Steuerung in den Single Chase Modus:

• Schieber Ben Sie alle Preset A und B Fader in die unterste Position
• Achten Sie darauf, dass der Chase/Scenen Modus aktiv ist
• Drücken Sie kurz auf die Taste über den Master B Fader
• [SINGLE CHASE] Leuchte über dem {FADE} Fader muss brennen, wenn nicht drücken Sie noch einmal auf die Taste

Um den Effekt gut sehen zu können, sollen den {FADE} Fader in die oberste Position setzen und den {SPEED} Fader verschiben bis das Display [1.05] anzeigt (1,05 Sekunden).

Schieben Sie nun die Preset B Fader 1 bis einschließlich 4 in die oberste Position. Sie sehen jetzt einen Chase, der sich aus den vier in den Fadern gespeicherten Lichtbildern zusammensetzt. Sie konnen die Geschwindigkeit mit dem (SPEED) Fader, der Taste und der Taste einstellen. Durch ein Verschieben der Preset B Fader können Sie den Chaseändern. Versuchen Sie auch die Preset B 7 bis einschließlich 12 Fader zu aktivieren.

Auf diese Weise können Sie sehr schnell verschiedene Chases herstellen, indem Sie in den Preset B Fader gespeicherte Scenen/Chases kombinieren.

Anmerkungen:

• Solle der Preset B Fader eine Geschwindigkeit enthalten (mit REC SPEED gespeichert), wird diese nicht benutzt.
• Mit REV ALL, REV ONE, CHASE REV und BEAT REV kann man die Chase-Richtung von Chases in den Preset B Faden umkehren jedoch nicht vom globalen Chase, der stets vom Preset B1 bis einschließlich 12 gehgt.
• Manchmal scheint es als ob der Chase zusätzliche Schritte enthalt. Sie müssen sichere gehen, dass die Preset B Fader auf Null stehen, überprüfen Sie das mit dem Display.
  Die Flash-Tasten der Preset B Fader liefern dem Chase die Presets, man muss daher warten, bis der Chase den Preset aktiviert

MIDI Funktion:

• MIDI IN Kanal einstellen: Drucken Sie die Flash Taste 1 3X und halten Sie damit die Record Taste gedrückt. Auf dem Display wird "CHI" erscheinen. Drucken Sie auf eine der Flash-Tasten von 1-16 um das MIDI IN an einen der Kanäle anzukoppeln. Wenn die LED über diesen Kanal brennt, ist der Kanal gut eingestellt. Drucken Sie anschließend die Record Taste wieder + die Record Exit Taste um das MIDI Setup zu verlassen.
• MIDI OUT Kanal einstellen: Drücken Sie die Flash Taste 2 3X und halten Sie damit die Record Taste gedrück. Auf dem Display wird "CHO" erschreiben. Drücken Sie auf eine der Flash-Tasten von 1-16 um das MIDI OUT an einen der Kanäle anzukoppeln. Wenn die LED über thisem Kanal brennt, ist der Kanal gut eingestellt. Drücken Sie anschließend die Record Taste wieder + die Record Exit Taste um das MIDI Setup zu verlassen.
• MIDI File Dump empfangen: Drücken Sie die Taste 3 3X und halten Sie damit die Record Taste gedrückt. Auf dem Display wird "IN" erschieren, was aneigt, dass das Gerät bereit ist, den File Dump zu empfangen.
• MIDI File Dump verschicken: Drucken Sie die Flash Taste 4 3X und halten Sie damit die Record Taste gedrückt. Auf dem Display wird "OUT" erscheinen, was aneigt, dass das Gerät bereit ist, den File Dump zu verschicken.
  WICHTIG:

Owahrend eines File Dump wird keine andere Funktion des CMX24 arbeiten. Wenn dieser File Dump abgeschlossen ist, werden Sie die anderen Funktionen wieder benutzen konnen.

ARBEITSSCHEMA (FÜR WEITERE INFOS SIEHE VORANGEHENDES KAPITEL)

• Geschützten Modus aktivieren

+ bis die Leuchte über der Record Taste ausgeht.

In this modus konnen keine Chases/Scenen programmiert oder geändert werden.

Programmier-Modus aktivieren

• Halten Sie die Taste gedrückt
• Drücken Sie kurz die Taste
• Drücken Sie kurz die Taste
• Drücken Sie kurz die Taste
• Drücken Sie kurz die Taste

• Lassen Sie die Taste los

• Edit-Modus aktivieren

+

!! Funktioniert nur, wenn der Programmier-Modus eingeschaltet ist.

Steuerg leeren

!! Folgendes Verfahrens löscht den gesamten Speicher!!

Der Programmier-Modus muss eingeschaltet sein!!

• Halten Sie die Taste gedrückt
• Drücken Sie kurz die Taste
• Drücken Sie kurz die Taste
• Drücken Sie kurz die Taste
• Drücken Sie kurz die Taste
• Lassen Sie die Taste los

Arbeitsspeicher leeren

+

Scene speichern

Programmier-Modus aktiv
+


+

Sceneändern

Programmier-Modus aktiv

+
+
+
+

Chase speichem

Programmier-Modus aktiv
+

+

Chase Lichtbilderändern

Programmier-Modus aktiv:

+

+
+
+

Chase Lichtbild hinzufugen

Programmier-Modus aktiv

+

+

+
Chase Lichtbild löschen
Programmier-Modus aktiv

+

Arbeitsspeicher leer

Lichtbild in Arbeitsspeicher speichern

Seite wahlen

Arbeitsspeicher in Preset B

Seite wahlen

Edit Modus aktivieren

Intensität erhöhen

Intensität verringen

Edit Modus verlassen

Arbeitsspeicher leer

Lichtbild in Arbeitsspeicher speichern für

jedes Lichtbild wiederholen

Seite wahlen

Arbeitsspeicher in Preset B

Seite wahlen

Edit Modus aktivieren

Lichtbildwahlen

Intensität erhöhen

Intensität verringern

Edit Modus verlassen

Arbeitsspeicher leer

Lichtbild in Arbeitsspeicher speichern

Seite wahlen

Edit Modus aktivieren

Lichtbild wahlen VOR DEM das neue

Lichtbild kommt soll

Lichtbildhinzufugen

Edit Modus verlassen

Seite wahlen

Edit Modus aktivieren

Lichtbildwahlen

+

Lichtbild entfernen

Edit Modus verlassen

TECHNISCHE EINZELHEITEN

AC/DC Power adapter:

AC 230V, 50Hz → 12Vdc / 500mA

Klangregler:

100 mV~1 Vpp & Eingebautes Mikrofon

DMX Anschlüsse:

3-pin XLR Stecker/Buchse

MIDI-Signal:

DIN 5pin Standard

Abmessungen:

482 × 264 × 85 mm

Gewicht:

4,3kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden!

Sie können sich die neueste Version these Benutzerhandbuches von unserer Website

herunterladen: www.beglec.com
