MODE D'EMPLOI CMX-24 JBSYSTEMS LIGHT
Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.
Nous vous remercions d'avoir acheté ce produit JB Systems®. Veuillez lire ce mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet appareil.
NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC.
→ SURFEZ SUR: WWW.BEGLEC.COM ET INSCRIVEZ-VOUS ←
Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.
- Console produit des jours de lumière sur 12 à 24 canaux DMX. 48 programmes sur 4 pages.
- Nombreux programmes (automatiques ou manuels) avec effets de chenillard
- Micro incorporé pour applications audio
- Utilisation manuelle à l'aide de 24 curseurs
- Parfait pour la scène et les théâtres
Vérifiez le contenu:
Vérifiez si l'emballage contient bien les articles suivants:
Appareil CMX24 Mode d'emploi Adaptateur CA/CC Câble DMX
Quelques instructions importantes:
- Avant d'utiliser cet appareil, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilisez pas l'appareil et contactez le vendeur.
- Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
- Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
- Afin de protégerr l'environnement, merci de recycler les emballages autant que possible.
Instructions de sécurité:
RISK OF ELECTRIC SHOCK DO NOT OPEN
ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune pièce à l'intérieur de l'appareil que vous puissiez remplacer vous-même. Confiez l'entretien uniquement à techniciens qualifiés.
La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution.
Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.
Ce symbole signifie : usage à l'intérieur seulement.
Ce symbole signifie : Lire le mode d'emploi.
- Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou l'humidité.
- Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiant lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner manière optimale, et elle peut même causer des dommages.
- Cet appareil est destiné à une utilisation à l'intérieur uniquement.
- Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun objet contenant un liquide, tels que des vases, ne peut être placé sur cet appareil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation.
- Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
- Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résultait.
- Ne pas utiliser l'appareil dans un environnement poussièreux et le nettoyer régulièrement.
- Ne pas laisser l'appareil à portée des enfants.
- Les personnes non expérimentées ne doivent pas utiliser cet appareil.
- La température ambiantemaximale d'utilisation de l'appareil est de 45°C. Ne pas l'utiliser au-delà de cette température.
- Débranche toujours l'appareil si vous ne l'utilisez pas de manière prolongée ou avant d'entreprendre des réparations.
- Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays.
- Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'étiquette de l'appareil.
- La prise sera toujours accessible pour que le cordon secteur puisse être enlevé à tout moment.
- Le cordon d'alimentation doit toujours être en condition parfaite. Mettez immédiatement l'unité hors tension si le cordon est écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié.
- Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles!
- Pour éviter tout risque de choc électrique, cet appareil doit être utilisé uniquement avec l'adaptateur secteur inclus. Si l'adaptateur est défectueux, il sera utilisé seulement par un réseau identique.
- L'appareil doit être à la masse selon les règles de sécurité.
- Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l'appareil.
- Pour éviter toute décharge électrique, ne pas ouvrir l'appareil. En dehors des ampoules et du fusible principal, il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur.
- Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes spécifications électriques!
- En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
- Utilisez l'emballage d'origine si l'appareil doit être transporté.
- Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'unité non spécifiquement autorisée par les parties responsables.
Connexions
Le fait d'indiquer au système le dernier endroit de la chaîne où le signal DMX doit parvenir diminue les erreurs de signaux et évite les problèmes de transmission ainsi que les perturbations. À cet effet, il est tout à fait indiqué de raccorder un indicateur d'arrêt du signal DMX (résistance de 120 Ohms et de 14 de watt) entre la broche 2 (DMX-) et la broche 3 (DMX+) sur le dernier appareil de la chaîne.
Entretien
Nettoyez l'appareil à l'aide d'un chiffon doux, légèrement humide. Évitez d'introduire de l'eau à l'intérieur de l'appareil. N'utilisez pas de produits volatils tels que le benzène ou le 'thinner' qui peuvent endommager l'appareil.
Toutes les touches mentionnées sont "encadrées" par des crochets :. IL EST TRES IMPORTANT DE BIEN COMPENDRE COMMENT SONT IDENTIFIÉES LES NOTIONS CI-DESSOUS DANS CE MODE D'EMPLOI!
- Pour appuyer sur une touche et la relâcher aussitôt:.
- Pour appuyer sur une touche et la maintenir enfoncée : +.
Par exemple : +.
La combinaison de ces deux touches peut donc dire : appuyer sur la touche SHIFT et la maintenir ; ensuite, appuyer sur la touche CHASE REV et la relâcher aussitôt ; ensuite et à ce moment seulement, relâcher la touche SHIFT.
Effectuer les opérations dans le bon ordre est donc très important !!
Lorsqu'une touche porte plusieurs inscriptions, celles-ci sont mentionnées en étant séparées par le signe /
C'est le texte situé au-dessus de la touche qui vient en premier, ensuite le signe /, et enfin le texte situé en dessous de la touche.
Par exemple:.
Tous les indicateurs (lamps témoins, écrans) sont identifiés par les signes suivants : [XXX].
[LAMPE FADER 1]
Tous les curseurs (nous utilisons ce terme pour désigner les potentiomètres à glissière) sont identifiés par les signes suivants : {FADER}.
- Touche BLACK OUT : va et vient entre black out (toutes les valeurs DMX sont à 0) et normal. La lampe témoin à côté de la touche clignote quand la fonction black out est active. Néanmoins, les valeurs DMX sont toujours affichées par les LED vertes (se reporter aux N° 30 et 31 sur la figure ci-dessus).
- Touche FULL-ON : Aussi longtemps que cette touche sera maintenue, tous les canaux donneront leur luminosité maximale, quel que soit le mode en cours ou l'état de la fonction black out. Par contre, la touche DARK est prioritaire.
- Touche TAP SYNC: En appuyant deux fois de suite sur cette touche, on règle la vitesse des effets chenillards. En manipulant le curseur {SPEED}, cette vitesse peut être réglée en continu. Cette dernière remarque n'est pas d'application pour les curseurs des préseLECTIONs B (N° 29), dont la vitesse est mise en mémoire.
- Touche HOME repasser un canal en mode normal quand il est en mode 'BLIND' (se reporter à la touche ). Il faut donc appuyer sur + pour faire repasser un curseur des préseLECTIONs B en mode normal.
- Touche BLIND âce à cette touche, on est en mesure de faire passer un canal en mode BLIND. Dans ce mode, la luminosité du canal n'est déterminée que par le curseur de préselection (A pour les canaux 1 à 12 inclus et B pour les canaux 13 à 24 inclus) et par le curseur Master A. Les séquences de poursuite ou les 'scenes' qui sont en mémoire via un curseur des préselections B n'ont donc aucune influence. Il faut donc appuyer sur + pour faire passer un canal en mode BLIND.
- Touche AUDIO: Grâce à cette touche, on est en mesure de mettre en ou hors service la fonction audio (la LED au-dessus de la touche audio est allumée ou pas). Quand la fonction audio est active, la vitesse de défillement des scènes ou des effets chenillards est déterminée par un signal audio recueilli par le micro interne ou en provenance du connecteur LINE IN (N^5 sur la face arrière de l'appareil). Dans ce cas, le curseur {SPEED} et les touches < STEP> et < TAPSYNC> n'ont donc aucune influence. La fonction audio n'est pas utilisable pour les effets chenillards dont la vitesse est mise en mémoire via un curseur des présélections B.
- Touche STEP: Grâce à cette touche, on est en mesure de parcourir manuellement les scènes de séquences de poursuite. Le curseur {SPEED} doit se couvrir en position minimum (SHOW MODE) ou alors, il faut travailler en mode EDIT. Ceci n'a pas d'influence sur les séquences de poursuite dont la vitesse est mise en mémoire via un curseur des préselections B.
- Touche HOLD : Aussi longtemps que cette touche sera maintenue, l'état de l'ensemble des lumières restera inchangé. Lorsqu'on relâchera la touche, l'ensemble des lumières commencera à s'actualiser via un fondu enchaîné dont la durée aura été déterminée par le curseur FADE. Grâce aux touches DARK, FULL-ON, BLACK OUT et PRESET, il est toujours possible d'influer sur l'ensemble des sources de lumière.
- Touche PARK:
- En mode Single Preset: pas de fonction.
- En mode Double Preset : touche flash pour le curseur MASTER B (tenir compte du curseur {FADE}) Mode Chase/Scene : touche qui permet de désir entre Single chase et Mix chase
- Touches 1 à 24 : touche flash pour le curseur MASTER A (tenir compte du curseur {FADE})
- Touche RECORD/SHIFT : est utilisé pour programmer des pas (étapes) ou pour naviguer vers le mode Programme. Lorsqu'on appuie sur cette touche en combinaison avec d'autres touches, elle a diverses fonctions selon la combinaison utilisée.
- : enregistrer une scène dans la mémoire de travail.
- + : quitter le mode PROGRAMMATION ou le mode EDITION.
- + : effacer la mémoire de travail.

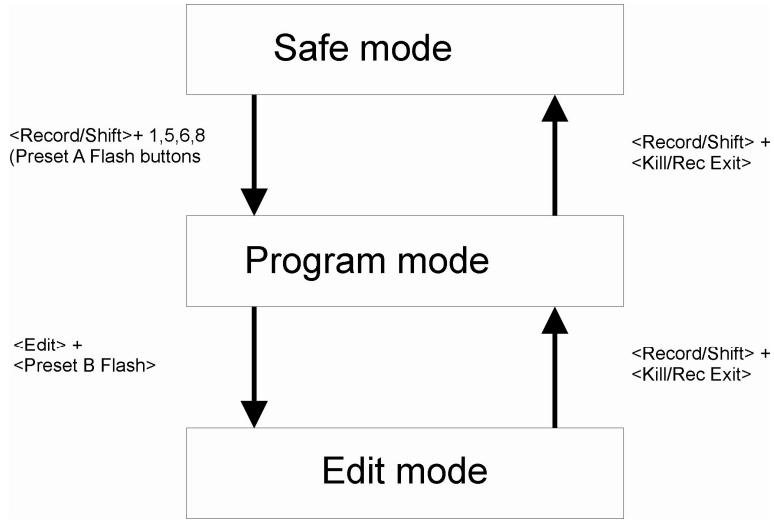

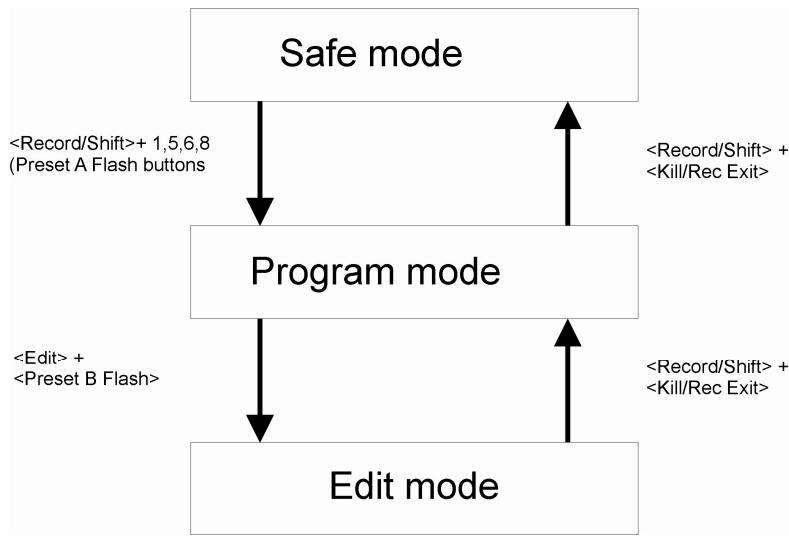

- + <1>, <5>, <6>, <8>: activer le mode PROGRAMATION.
- + <1>, <3>, <2>, <3> : effacer l'ensemble de la mémoire, et ce, seulement depuis le mode PROGRAMMATION.
- +<% ou 0-255> : besoin le mode d'écran (en % ou en valeurs DMX)
- + <5>, <5>, <5> : désir une fourchette de 5 minutes pour le curseur {SPEED}.
- + <10>, <10>, <10>: désirer une fourchette de 10 minutes pour le curseur {SPEED}.
- Touche ADD KILL/REC EXIT :
- En mode ADD : la lampe témoin [ADD KILL] est éteinte, et le fait d'appuyer sur une touche de préselection flash a pour conséquence que la préselection passera à la valeur de 100%, sans tenir compte de la position du curseur {FADE}.
Mode KILL: (la lampe témoin [ADD KILL] est allumée)
en mode Single preset ou en mode Double preset : le fait d'appuyer sur une touche de préselection flash A ou B a pour conséquence que les canaux correspondants passent à la valeur de 100 %. Les autres canaux sont éteints. En mode Chase/Scene : le fait d'appuyer sur une touche de préselection A a pour conséquence que les canaux dont la préselection A est enforcée passent à une valeur de 100%. Les autres canaux sont éteints. Le fait d'appuyer sur une touche de préselection B a pour conséquence que la préselection B passe à une valeur de 100%, sans tenir compte de la position du curseur. Il s'agit en fait du mode ADD.
- + : grâce à la combinaison de ces deux touches, on peut également quitter le mode PROGRAMMATION ou le mode EDITION.
- Touche PAGE/REC CLEAR :
- : Grace à cette touche, on est en mesure de naviguer à travers les quatre pages. Les quatre LED qui surmontent cette touche montrent dans qu'elle page on se trouve à cet instant.
- + : cette combinaison est utilisée afin de vider la mémoire de travail.
- Touche MODE SELECT/REC SPEED :
- MODE SELECT : grâce à cette touche, on peut choisir entre trois modes : Chase/Scenes, Single preset et Double preset.
- REC SPEED: en mode MIX, en combinaison avec un fader des préselections B, cette touche permet également de mettre en mémoire la vitesse d'un effet chenillard sur un curseur d'une préselection B, à condition d'être en mode Chase/Scenes.
Veillez à ce que l'effet chenillard soit en train de fonctionner avec la vitesse voulue via le curseur {SPEED} ou la touche. Etant en mode SHOW, mettez le curseur {SPEED} en position minimum pour annuler ce rythme.
- Touche DARK: Aussi longtemps que cette touche reste enfon
- Touche EDIT/ALL REV :
Edit: Grace à cette touche, on accede au mode EDITION : + - ALL REV : cette touche fait changer tous les effets chenillards de direction.
- Touche INSERT / % or 0-255 :
- INSERT : sort à attribuer une ambiance lumineuse à un effet chenillard (se reporter au chapitre 'Modifier un effet chenillard').
- % ou 0-255 : sort à changer le mode de l'écran (bascul entre les valeurs en % et les valeurs DMX).
- Touche DELETE/REV ONE :
- DELETE : sort à supprimer une scene d'un effet chenillard (se reporter au chapitre 'Modifier un effet chenillard', ou enlever une ambiance lumineuse).
- REV ONE: sort à inverser le sens d'un seul effet chenillard : +
- Touche UP/CHASE REV :
- UP : sort à hausser le niveau d'un canal en mode EDITION : +
- CHASE REV: sert à inverser le sens de tous les effets chenillards dont la vitesse n'est PAS mise en mémoire via un curseur des pré sélections B.
- Touche DOWN/BEAT REV :
DOWN: sort à baisser le niveau d'un canal en mode EDITION : + - CHASE REV : sert à inverser le sens de tous les effets chenillards dont la vitesse est mise en mémoire via un curseur des présections B.
- Curseur AUDIO LEVEL: Ce curseur permet de régler le niveau du signal audio. Lorsque le mode audio est actif (se reporter au N° 6), les scènes et les effets chenillards seront reproduits en suivant le rythme de la musique.
- Curseur SPEED: est utilisé pour régler la vitesse des effets chenillards. Reportez-vous à la grille ci-dessous afin de régler facilement la vitesse (x représenté un chiffre entre 0 et 9):
| Ecran | Vitesse |
| 0.xx | Millisecondes : Par ex. : 0.10 signifie 100 milliseconds |
| x.xx | Secondes : Par ex. : 1.20 signifie 1 Seconde et 200 milliseconds |
| xx.0 | Secondes : Par ex. : 10.1 signifie 10 secondes en 100 milliseconds |
| x.xx. | Minutes : Par ex. : 1.05. signifie 1 minute et 5 secondes |
| xx.x. | Minutes : Par ex. : 10.0. signifie 10 minutes |
| Sho | Mode SHOW |
Il y a deux fourchettes possibles pour régler le curseur de vitesse :
o +<5>,<5>,<5> pour la fourchette allant jusqu'à 5 minutes; o +<10>,<10>,<10> pour la fourchette allant jusqu'à 10 minutes
- On peut mettre en mémoire la vitesse sur un curseur des présélections B de la façon suivante :
En mode SHOW, mettez le curseur {SPEED} en position minimum pour annuler ce rythme.
- Curseur FADE : est utilisé pour régler le 'fade time' (vitesse de fondu enchaîné). Reportez-vous à la grille ci-dessous afin de régler facilement cette vitesse de passage...(x représenté un chiffre entre 0 et 9)
| Ecran | Vitesse |
| 0.xx | Millisecondes : Par ex. : 0.10 signifie 100 milliseconds |
| x.xx | Secondes : Par ex. : 1.20 signifie 1 Seconde et 200 milliseconds |
| xx.0 | Secondes : Par ex. : 10.1 signifie 10 secondes en 100 milliseconds |
| x.xx. | Minutes : Par ex. : 1.05. signifie 1 minute et 5 secondes |
| xx.x. | Minutes : Par ex. : 10.0. signifie 10 minutes |
- Curseur MASTER B:
mode Single Preset : Pas de fonction; Mode Double Preset et mode Chase/Scene : Il s'agit du Master des présélections B; en position la plus basse, sa valeur est de 100%, en position la plus haute, sa valeur est de 0%.
- Curseur MASTER A :
mode Single Preset : Il s'agit du Master des présélections A et B; en position la plus BASSE, sa valeur est de 0%, en position la plus haute, sa valeur est de 100% Mode Double Preset et mode Chase/Scene : Il s'agit du Master des présélections A; en position la plus basse, sa valeur est de 0%, en position la plus haute, sa valeur est de 100%.
- CURSEURS DES PRESELECTIONS A: utilisez ces curseurs afin de regler les valeurs des canaux 1 à 12.
- Touches FLASH A : Lorsque vous appuyez sur une des touches FLASH, vous portez la luminosité de ce canal à 100 %.
- CURSEURS DES PRESELECTIONS B:
mode Single Preset : utilisez ces curseurs afin de régler les valeurs des canaux 12 à 24 ; mode Double Preset : via ce mode, on peut utiliser les commandes comme s'il s'agissait d'un appareil à 12 canaux A-B, et où tous les curseurs pilotent les canaux A-B de la même manière ; Mode Chase/Scene : ce mode opérationnel permet à chaque curseur de préselection B de mémoriser une ambiance lumineuse complète (24 canaux), une scène ou un effet chenillard. En outre, on dispose de quatre pages, de sorte qu'au total, on peut mémoriser au total 48 scènes / effets chenillards.
- Touches FLASH B :
mode Single Preset : utilisez ces touches pour porter temporairement la puissance des canaux 13 à 24 à leur maximum (se reporter aux touches FLASH A). mode Double Preset : ici, les touches FLASH B pilotent les touches FLASH A. - Mode Chase/Scene : ici, les touches sont utilisées en combinaison avec la touche RECORD/SHIFT pour permettre en mémoire des effets chenillards sur les curseurs des préélections B. Lorsqu'on pousse temporairement sur ces touches FLASH, l'effet chenillard qui est en mémoire sur ce canal
sera reproduit.
- LED de STATUT des canaux 1 à 12 : Elles montrent la luminosité du canal qui leur correspond.
- LED de STATUT des canaux 13 à 24 : Elles montrent la luminosité du canal qui leur correspond.
- LED de STATUT des effets chenillards : Lorsque vous déplacez les curseurs des présélections B et que la LED orange au-dessus de ce canal commence à s'allumer, cela vous signale qu'un effet chenillard est en mémoire sur ce canal. Ces LED montrent la luminosité avec laquelle l'effet chenillard est joué.
- LED D'ACTIVITE SPEED/FADER/DIMMER/REC STEP: Par exemple, la LED qui montre la vitesse s'allumera quand vous déplacerez le curseur de vitesse.
- ECRAN: Montre les actions que l'on est en train d'effectuer, ou le statut de programmation des scènes et des effets chenillards.
FONCTIONS (FACE ARRIERE)
- ENTREE CC: connectez l'adaptateur CA/CC livre à l'appareil à cette connexion. Si, pour certaines raisons, vous devez raccorder un autre adaptateur, dans ce cas, utilisez toujours un adaptateur de 9 ~ 12V CC, de minimum 300 mA, et dont le pôle positif se situe au centre.
- MIDI THRU (gauche) / OUT (centre) / IN (droit): C'est à ces trois prises que vous pouvez brancher un contrôleur MIDI externe (pour plus d'informations, se reporter au chapitre 'Comment utiliser l'appareil').
- SORTIE DMX: Envoie les signaux DMX vers les appareils raccordés au CMX24.
- INVERSEUR DE POLARITE DMX : Normalement, un signal DMX a les connexions suivantes :
1 = masse * 2 = - (données négatives) * 3 = + (données positives)
Dans certains cas, il peut arriver que le câble soit raccordé en sens inverse, mais dans ce cas, le résultat sera que la connexion DMX ne fonctionnera pas. Ce problème trouve sa solution en utilisant cet inverseur. Si votre signal DMX ne fonctionne pas et que tous vos appareils ont reçu des adresses correctes, c'est le moment d'essayer cet inverseur! Dans des conditions normales, il faut toujours positionner cet inverseur le plus à gauche possible.
- Entrée AUDIO: Cette connexion doit recevoir un signal audio de niveau ligne. De cette manière, les effets lumineux et les spots raccordés seront pilotés par le signal sonore.
- Entre REMOTE : Au moyen d'un jack stéreo, vous pouvez piloter la sortie via les fonctions BLACK OUT et FULL-ON :
- si l'anneau du jack est à la masse : la fonction BLACK OUT peut être mise en et hors service.
- si la pointe du jack est à la masse : la fonction FULL-ON reste active aussi longtemps que la pointe est reliée à la masse.
Ce chapitre explique pas à pas le fonctionnement du CMX24. Il est vivement conseillé de lire ces lignes en détail.
Mise sous tension
Le CMX24 n'est pas pourvu d'un interrupteur de mise en et hors service. Il faut donc se servir directement de l'adaptateur inclus, et le relier d'une part à l'entrée CC de l'appareil, et à une prise de tension secteur d'autre part. Dès que cela est fait, le CMX24 sera en état de marche.
Connexion à des gradateurs (dimmers)
Le CMX24 est équipé d'une prise fémelle XLR à 3 broches : il s'agit de sa sortie DMX (DMX OUT). Juste à côté de cette prise se trouve un inverseur à glissière grâce auquel on peut sélectionner la polarité du signal DMX. Normalement, cet inverseur doit se trouver du côté où se trouve la prise XLR.
Si les appareils DMX raccordés au CMX24 ne fonctionnent pas correctement, faites alors glisser l'inverser vers son autre position.
Important : n'oubliez pas de fixer correctement l'adresse de départ des gradateurs !!!
Généralités
Le CMX24 peut fonctionner en plusieurs modes différents : cela a pour conséquence que certaines touches se comporteront différemment selon le mode en cours. Pour être sûr que l'appareil se trouve dans le mode correct, vous devez suivre les instructions suivantes pour pouvoir avoir accès à un petit échantillon de vérification :
Coupez le CMX24, puis remettez-le sous tension. - Faites glisser les curseurs suivants vers leur position la plus basse :
tous les curseurs {PRESET A} (12 au total); tous les curseurs {PRESETB} (12 au total); o Curseur {MASTERB} o Curseur {AUDIO LEVEL}; Curseur {SPEED}.
- Faites glisser les curseurs suivants vers leur position la plus haute :
Curseur{MASTERA}. Curseur{FADE}.
- Sélectionnez le mode Single Preset
O Appuyez sur/relâcher la touche jusqu'à ce que la lampe témoin [SINGLE PRESET] s'allume (elle se trouve au-dessus des curseurs Master A et Master B).
o Appuyez sur/relâchez la touche jusqu'à ce que la lampe témoin [PAGE 1] s'allume (elle se trouve au-dessus de la touche PAGE). Sélectionnez la fourchette de temps de 5 min.; appuyez sur la touche et maintenez-la enfoncée; ○ Appuyez sur la touche puis relâchez-la; o Appuyez sur la touche\langlePRESET A 5> puis relâchez-la; o Appuyez sur la touche\langle$ PRESET A 5> puis relâchez-la; Relâchez la touche; la lampe témoin [5 min] se trouvant au-dessus de SPEED doit maintenant être allumée.
- Quittez eventuellement le mode PROGRAMMATION ou le mode EDITION, et allez donc vers le mode sécurisé :
Appuyez sur la touche + et maintenez-la enfonlée ; O Appuyez sur la touche < ADD KILL/REC EXIT > puis relâchez-la ; o Relâchez la touche ; Si la lampe témoin au-dessus de la touche RECORD/SHIFT est allumée, répétez cette procédure jusqu'à ce que la lampe s'éteigne.
Si le mode audio est actif, la lampe témoin [AUDIO] est allumée, et il faut l'éteindre :
O Appuyez sur la touche située au-dessus du curseur AUDIO puis relâchez-la.
Eteignez la lampe témoin BLACK OUT :
○ Normalement, à présent, la lampe témoin [BLACK OUT], située après la touche BLACK OUT, est en train de clignoter ; ○ Appuyez sur la touche puis relâchez-la pour éteindre la lampe témoin ; Tant que la lampe témoin clignote, les sources de lumière restent déconnectées.
Mode d'affichage
Pendant le déplacement d'un curseur, la luminosité en cours est affichée sur l'écran.
La lampe témoins [DIMMER] située à côté de l'écran s'allume afin de signaler que l'écran monte la luminosité d'un curseur. Si vous avez raccordé des spots et d'autres sources de lumière, vous devez également voir ces sources de lumière émettre la luminosité correspondante.
VoupezchoirentrelesdeuxmodesfonfctionnementdeI'ecran: soil ilaffiche desvaleursentre0et 100, etce sontdesvaleursen pourcentages; soitilaffiche desvaleursentre0et255, et ce sontalorsdes valeursDMX.
Vous pouvez modifier cet affichage (entre % et DMX) en procédant comme suit :
- appuyez sur la touche + et maintenez-la enfoncée;
- Appuyez sur la touche + puis relâchez-la;
- Relâchez la touche.
En répétant cette opération une nouvelle fois, vous revenez au mode d'affichage de départ.
Attention : L'écran montre toujours la valeur du curseur, et donc, pas la luminosité réelle de la lampe correspondante.
Dans ce mode, on est en mesure de régler la luminosité de l'ensemble des 24 canaux du CMX24. Déterminez une ambiance lumineuse en plaçant tous les curseurs des préselections A et B dans les positions désirées. Jetez un coup d'œil vers les LED vertes qui se trouvent au-dessus de chaque préselection A et B. Ces LED indiquent la luminosité des canaux. Si vous avez raccordé des spots et d'autres sources de lumière, ces sources de lumière devraient également être allumées.
Faites lentement glisser le curseur {MASTER A} vers le bas. Vous constaterez que toutes les lampes témoins (et vos sources de lumière) s'éteindront progressivement. Ce curseur détermine donc la luminosité maximale des sources de lumière.
Dans le mode Single Preset, le curseur {MASTER B} n'a pas de fonction.
Maintenez la touche < 1 - 24> enfoncée (elle est située au-dessus du curseur MASTER A). Vous constaterez que les lampes témoins (et vos sources de lumière) sont de nouveau allumées. Tant que cette touche restera enfoncée, le MASTER A se trouvera à sa valeur 100, même si le curseur ne se trouve pas à sa position la plus haute.
Maintenez la touche de la presélection A 2 enforcée (en dessous du curseur de presélection A 2). La lampe témoin verte va s'allumer à sa luminosité maximale (tout comme sa source de lumière correspondante). Grâce aux touches situées en dessous des curseurs, on peut donc mettre les canaux à leur luminosité maximale, et ce, indépendamment de la position du MASTER A.
Maintenez la touche enfoncée (elle est située sous le curseur SPEED). Toutes les lampes témoins sont s'allumer. Tous les canaux sont donc maintenant à leur luminosité maximale.
Maintenez la touche enforcée (elle est située au-dessus du curseur MASTER A). Toutes les lampes sont maintenant éteintes. Tant que cette touche restera enforcée, les lampes resteront éteintes. C'est une ASF de fonction BLACK OUT, mais, contrairement à la touche BLACK OUT, son effet ne se maintient pas si on la relâche.
Appuyez sur la touche puis relâchez-la (elle se trouve sous le curseur AUDIO LEVEL). La lampe témoin à côté de cette touche commence à clignoter et toutes les sources lumineuses resteront éteintes.
Maintenez la touche enfoncée pendant que l'appareil est toujours en BLACK OUT. Les lampes s'allumeront à leur luminosité maximale. La touche FULL-ON a donc priorité sur la fonction BLACK OUT.
Appuyez sur la touche + et maintenez-la enfoncée pendant que l'appareil est toujours en BLACK OUT et que vous appuyez sur la touche. Les lampes vont s'éteindre. La touche DARK a donc priorité sur la touche FULL-ON.
Relâchez les touches DARK et FULL-ON. Toutes les lampes s'éteindront à cause de la fonction BLACK OUT, toujours active.
Appuyez maintenant sur l'une des touches des préselections A ou B, sous les curseurs. La lampe témoin s'allume à sa luminosité maximale, malgré la fonction BLACK OUT. Les touches de préselection ont donc priorité sur la fonction BLACK OUT.
Faites en sorte qu'une touche des préselections A ou B soit maintenue enfoncée, et appuyez alors sur la touche. La lampe va s'éteindre. La touche DARK a donc priorité sur les touches de préselection.
Le tableau ci-dessous donne les priorités des touches les unes par rapport aux autres :
| DARK |
| FULL-ON |
| PRESET |
| BLACK OUT |
| 1-24 |
| PARK |
Vitesse des fondus enchaînés
Grâce au curseur FADE, le temps de passage peut être réglé entre 0 seconde (= instantané) et 10 minutes. Tous les changements d'éclairage auront lieu en "suivant" le laps de temps choisi. Cette fonction est très pratique pour passer d'une ambiance lumineuse à une autre tout en souplesse. On peut adapter ce temps de passage pendant que le fondu enchaîné est actif, soit pour l'accélérer, soit pour le ralentir.
Veillez bien à ce que le curseur {MASTER A} soit à sa position la plus basse. Veillez aussi à ce que le curseur de la préselection {A1} soit à sa position la plus basse.
Déplacez le curseur {FADE} jusqu'à ce que l'écran affiche le message [1.00]. Cela correspond à un laps de temps d'une seconde.
Appuyez sur la touche de préselection <A1>, sous le curseur correspondant. La lampe témoin verte s'allume directement (ainsi que la source lumineuse correspondante). Le fondu enchaîné n'est donc pas d'application pour les touches de préselection. Cette mesure est également valable pour les touches DARK, FULL-ON, BLACK OUT, 1-24 et PARK. Donc, les curseurs obéissent à la durée des fondus enchaînés.
Selon l'endroit où se trouve le point décimal, les chiffres font référence à des laps de temps différents. Le tableau ci-dessous en explique la logique (x représente un chiffre entre 0 et 9):
| Ecran | Vitesse |
| 0.xx | milliseconds
Par ex. : 0.10 signifie 100 milliseconds |
| x.xx | seconds
Par ex. : 1.20 signifie 1 seconde et 200 milliseconds |
| xx.0 | seconds
Par ex. : 10.1 signifie 10 secondes en 100 |
| x.xx. | minutes
Par ex. : 1.05. signifie 1 minute et 5 secondes |
| xx.x. | minutes
Par ex. : 10.0. signifie 10 minutes |
- Fonction HOLD
Veillez bien à ce que le curseur {FADE} soit à sa position la plus haute.
Veillez bien à ce que le curseur {MASTER A} soit à sa position la plus haute.
Veillez bien à ce que tous les curseurs des préselections (tant A que B) soient à leur position la plus basse.
- Mettez le curseur de la préselection A 1 à 75 % ;
- Mettez le curseur de la préselection A 2 à 50 %.
Appuyez sur la touche (au-dessus du curseur FADE) et maintenez-la enfoncée. La lampe témoin située au-dessus de cette touche va s'allumer.
- Mettez le curseur de la présélection A 1 à 0%;
- Mettez le curseur de la préselection A 2 à 100 %;
- Mettez le curseur de la préselection A 3 à 75%;
- Mettez le curseur de la préselection A 4 à 100 %.
Les spots ne prennent pas la luminosité correspondante, mais conservent leur luminosité en cours.
Laissez revenir la touche.
Directement, les spots prennant la nouvelle luminosité.
Donc, grâce à la touche HOLD, une ambiance lumineuse peut être conservée pendant qu'on en prépare une suivante.
Déplacez le curseur {FADE} jusqu'à ce que l'écran affiche le message [10.0] (= 10 secondes de fondu enchaîné).
Appuyez sur la touche et maintenez-la enfoncée.
- Mettez le curseur de la préselection A 1 à 100%;
- Mettez le curseur de la préselection A 2 à 10%;
- Mettez le curseur de la préselection A 3 à 75%;
- Mettez le curseur de la préselection A 4 à 0 %.
Laissez revenir la touche.
L'ambiance lumineuse va maintenant passer de l'ancienne à la nouvelle, mais tout en douceur, pendant les 10 secondes prévues. On assiste donc à un fondu enchaîné parfait. La touche HOLD fonctionne toujours sans tenir compte du mode actif.
Ce mode permet de piloter l'appareil comme s'il n'avait que 12 canaux A-B, les canaux A réagissant donc comme les canaux B. Changez de mode et allez vers Double PRESET.
- Appuyez sur/relâchez la touche jusqu'à ce que la lampe témoin [DOUBLE PRESET] s'allume (elle se trouve au-dessus des curseurs Master A et Master B).
Réglez les curseurs suivants comme suit :
- le curseur {PRESET A1} en position 100%;
- le curseur {PRESET A 2} en position 50%;
- le curseur {PRESET A 3} en position 25%; les curseurs {PRESET A 4 à A 12} en position 0%;
- le curseur {PRESET B 1} en position 0%;
- le curseur PRESET B 2 en position 50%;
- le curseur {PRESET B 3} en position 75%;
- le curseur {PRESET B 4} en position 100%;
- le curseur {PRESET B 5} en position 50%; lescurseurs{PRESETB6aB12}en position 0%
- le curseur {MASTER A} en position 0% (la position la plus basse !!!);
- le curseur {MASTER B} en position 0% (la position la plus haute !!!).
Pas la moindre lampe ne s'allumera.
Déplacez lentement le curseur {MASTER A} vers 100% (la position la plus haute). Les canaux 1 à 3 vont s'allumer, leur luminosité respective étant de 100%, 50% et 25%.
Déplacez maintenant en même temps les curseurs {MASTER A} et {MASTER B} vers la position la plus basse. Le Master A tendra vers le 0 %, tandis que le Master B tendra vers le 100 %. Les canaux 1 à 5 seront allumés, leur luminosité respective étant de 0 %, 50 %, 75 %, 100 % et 50 %. Nous venons de réaliser un fondu enchaîné entre deux ambiances lumineuses.
On peut modifier cette ambiance lumineuse en changeant la position des curseurs des présélections B. Par contre, changer la position des curseurs des présélections A n'a aucune influence.
On peut maintenant régler une nouvelle ambiance lumineuse via les présélections A.
Déplacez maintenant en même temps les curseurs {MASTER A} et {MASTER B} vers la position la plus haute. Le Master A tendra vers le 100%, tandis que le Master B tendra vers le 0%. On assiste à un fondu enchaîné lent (de 5 secondes) d'une ambiance lumineuse vers l'autre. C'est ce que l'on appelle le mode de préselection A-B.
Important : Déplacez maintenant le curseur {MASTER A} vers 100 % (la position la plus haute) et le curseur {MASTER B} vers 100 % (la position la plus basse). Le CMX24 désiraient toutjours les valeurs les plus haute.
- canal 1 sur 100%;
- canal 2 sur 50% ( A = 50%, est plus élevé que B = 25% );
- canal 3 sur 75% ( B = 75%, est plus élevé que A = 25% ).
Dans ce cas de figure, il est important de garder en mémoire que ce processus ne fonctionne que lorsque les DEUX masters se trouvent en position 100%.
La valeur lumineuse la plus élevée a donc priorité. Dans la pratique, la valeur des canaux se calcule comme suit :
Réglez les curseurs {MASTER A} et {MASTER B} sur 50%, tous deux en position Médiane. L'ambiance lumineuse est une combinaison des deux présélections.
Appuyez sur la touche (au dessus du curseur Master B) et maintenez la enfonnée. Le Master B est maintainant à 100 %, ce qui est visible en regardant les lampes tímoins vertes. Si un temps de fondu enchainede a étéprogramme, le passage se fera progressivement.
Appuyez sur la touche < 1 - 24> (au dessus du curseur Master A) et maintenez-la enfonnée. Le Master A est maintenant à 100%, ce qui est visible en regardant les lampes témoins vertes. Si un temps de fondu enchaîné a été programmé, le passage se fera progressivement.
Mode chase/scenes:
Ce mode opérationnel permet à chaque curseur de préselection B de mémoriser une ambiance lumineuse complète (24 canaux), une scène ou un effet chenillard. En outre, on dispose de quatre pages, de sorte qu'au total, on peut mémoriser 48 scènes / effets chenillards.
Ce mode peut être activé de la façon suivante :
- Appuyez sur / relâcher la touche jusqu'à ce que la lampe témoin [CHASE/SCENES] s'allume (elle se trouve au-dessus des curseurs Master A et Master B).
Une scène est une ambiance lumineuse qui garde en mémoire la luminosité des 24 canaux, c'est un peu comme un effet chenillard qui n'aurait qu'une seule ambiance lumineuse. Etant donné qu'il n'y a qu'une ambiance lumineuse, c'est celle-ci qui est reproductive en permanence.
Au contraire, un effet chenillard ('chase') possède plusieurs ambiances lumineuses, avec, pour chacune d'entre elles, des luminosités propres à chacun des 24 canaux. Ces ambiances lumineuses sont reproduites l'une après l'autre (la vitesse est réglable).
Il y a 4 pages dont chacune représente les 12 curseurs des présélections B : chacun conserve en mémoire une scène ou un effet chenillard. Au total, on peut donc mémoriser 48 scènes et effets chenillards.
Mode RECORD:
Le CMX24 possède trois modes d'enregistrement (RECORD):
Mode sécurisé : dans ce mode, on ne peut modifier aucun programme ; - Mode de programmation : dans ce mode, on peut enregistrer et modifier des programmes ; Mode d’édition : dans ce mode, on peut modifier les programmes existants.
Le mode sécurisé et le mode de programmation sont toujours accessibles, quel que soit le mode actif (Single Preset, Double Preset ou Chase/Scenes). Le mode d'édition n'est accessible que quand le mode Chase/Scenes est actif.
La figure ci-dessous montre comment faire pour passer d'un mode à l'autre.
Voici comment reconnaître les différents modes :
- Mode sécurisé : la lampe témoin rouge au dessus de la touche est allumée;
- Mode de programmation : la lampe témoin rouge au-dessus de la touche est allumée :
- Mode d'édition : la lampe témoin jaune au-dessus du curseur des préselections B est allumée, quelle que soit la position du curseur.
Mémoire de travail
Pendant la programmation (en mode de programmation), l'appareil fait appel à une mémoire de travail. On enregistre la ou les ambiances lumineuses dans cette mémoire, et ensuite, ces préselections sont assignées aux cours des préselections B. La mémoire de travail conserve son contenu jusqu'à ce qu'on l'assigne ou qu'on l'efface ( + ).
Cette mémoire n'est pas utilisée en mode d'édition, car dans ce cas, on modifie directement les ambiances lumineuses enregistrées sur un curseur des préselections B.
Dans les paragraphes qui suivent, nous expliquons comment programmer et modifier les scènes et les effets chenillards.
- Activer le mode PROGRAMATION.
Pour activer le mode programmation :
Maintenez la touche enfoncée; Appuyez sur la touche de préselection puis relâchez-la; Appuyez sur la touche de préselection puis relâchez-la; Appuyez sur la touche de préselection puis relâchez-la; Appuyez sur la touche de presélection < A8> puis relâchez-la; Laissez revenir la touche.
La lampe témoins rouge au-dessus de la touche est maintenant allumée.
À présent, ce mode restera activé jusqu'à ce qu'on veuille le quitter, et ce, même si l'appareil est mis hors tension. Il est donc conseillé de sortir de ce mode dès que les ambiances lumineuses ont été programmées ou modifiées. Grâce à cette mesure, vous éviterez que quelqu'un qui n'est pas habitué à se servir de l'appareil ne risque de modifier vos programmes.
Quitter le mode de programmation, et donc, revenir au mode sécurisé
Pour quitter le mode programmation :
- Maintenez la touche enfoncée;
- Appuyez sur la touche puis relâchez-la;
- Laissez revenir la touche.
La lampe témoin rouge au-dessus de la touche est maintenant éteinte.
Si la lampe témoin n'est pas éteinte, c'est que vous étiez en mode d'édition, répétez alors une nouvelle fois la procédure.
Effacer l'entièreté de la mémoire en suivant les instructions ci-dessous:
Activez le mode programmation :
- Maintenez la touche enfoncee;
- Appuyez sur la touche de préselection < A1> puis relâchez-la;
- Appuyez sur la touche de préselection < A5> puis relâchez-la;
- Appuyez sur la touche de préselection puis relâchez-la;
- Appuyez sur la touche de préselection < A8> puis relâchez-la;
- Laissez revenir la touche.
La lampe témoins rouge au-dessus de la touche est maintenant allumée.
La procédure qui suit efface l'entièreté de la mémoire. ATTENTION : cette procédure est irréversible !
Pour effacer l'entiérété de la mémoire :
- Maintenez la touche enfoncee;
- Appuyez sur la touche de préselection puis relâchez-la;
- Appuyez sur la touche de préselection puis relâchez-la;
- Appuyez sur la touche de préselection < A2> puis relâchez-la;
- Appuyez sur la touche de préselection puis relâchez-la; Laissez revenir la touche.
Enregistrer des scènes
(Ne peut se faire qu'en mode de programmation)
Veillez à ce que la mémoire de travail soit vide :
- Maintenez la touche enfoncée;
- Appuyez sur la touche puis relâchez-la; Laissez revenir la touche.
Réglez l'ambiance lumineuse désirée :
Si vous ne voulez régler que 12 canaux, servez-vous alors des curseurs des présélections A; - Si vous voulez régler 24 canaux, vous devez alors changer de mode et désirez le mode Single Preset via la touche. Dans ce cas, réglez les canaux via les curseurs des présélections A et B.
Par example :
- canal 1 sur 100%;
- canal 2 sur 27%;
- canal 3 sur 60%;
- canaux 4 à 8 sur 0%;
- canal 9 sur 72%;
- canal 10 sur 30%;
- canal 11 sur 0%;
- canal 12 sur 95%.
Mettez maintenant cette ambiance lumineuse en mémoire :
- Appuyez sur la touche puis relâchez-la ; l'écran affiche alors [001].
Ce '001' affiché par l'écran signale que vous avez mémorisé une ambiance lumineuse dans la mémoire de travail.
À présent, conservez le contenu de la mémoire via le curseur de la préselection B 1 de la page 1 :
- Sélectionnez la page 1 en appuyant sur la touche puis en la relâchant jusqu'à ce que la lampe témoin au-dessus de la préselection 1 s'allume;
- Maintenez la touche enfoncée
- Appuyez sur la touche de préselection puis relâchez-la ; laissez revenir la touche
Avez enregistré une scene via le curseur de la préselection B1 de la page 1. De ce fait, la mémoire de travail s'est vidée.
Reproduire une scène
En étant en mode Chase/Scenes, vous êtes en mesure de reproduire les scènes mémorisées. Pour cela, veillez aux points suivants :
- Le mode Chase/Scenes doit être actif (via la touche);
- le curseur {Master B} doit se couvrir dans sa position la plus basse;
- MIX Chase doit être actif : étant donc en mode Chase/Scenes, sélectionnez-le via la touche située au-dessus du curseur MASTER B ; la lampe témoin [MIX CHASE] se trouve au-dessus du curseur FADE, et elle doit être allumée ; Le mode Black Out ne doit pas être actif ; Tous les curseurs des présélections A et B doivent être dans leur position la plus BASSE.
À présent, déplacez le curseur de la présélection B 1 vers le haut. Vous constaterez que l'ambiance lumineuse enregistrée est visible sur les LED vertes (et sur les sources lumineuses correspondantes).
En amenant simultanément plusieurs curseurs des présélections B sur une position au-dessus de zéro, crée une combinaison d'ambiances lumineuses. Ambiance dont vous pouvez modifier la luminosité via le curseur Master B.
Via les touches flash des présélections B, on peut également faire passer les ambiances lumineuses rapidement à 100%. Répétez la procédure relative à l'enregistrement d'une scène afin de mémoriser également des ambiances lumineuses dans la page 2. À cet effet, veillez à ce que les curseurs 1 à 3 de la page 2 aient aussi des ambiances lumineuses en mémoire (veillez à ce qu'on distingue aisément celles-ci des autres scènes). Faites également un contrôle de ces scènes.
Page après page
Jusqu'à présent, nous avons créé des ambiances lumineuses pour les curseurs 1 à 6 des présélections de la page 1, et pour les curseurs 1 à 3 des présélections de la page 2. Les curseurs des présélections 1 à 3 peuvent donc produire 2 scènes différentes, indépendamment de la page sélectionnée.
Effectuez la procédure suivante :
- Mettez tous les curseurs des présélections B dans leur position la plus basse ; Activez la page 1 via la touche ;
- Déplacez le curseur de la préselection B 1 vers sa position plus haute, la scène enregistrée est reproductive : Activez la page 2 via la touche. La même scène est toujours active.
- Déplacez le curseur de la préselection B 1 vers sa position la plus basse;
- Déplacez le curseur de la préselection B 1 vers sa position la plus haute, la scène enregistrée dans la préselection B 1 de la page 2 est maintenant reproduite;
- Donc, le contenu du curseur de la préselection B s'est modifié. Ce changement s'est produit au moment où le curseur s'est retrouvé dans sa position la plus basse.
Modifier une scène
Parfois, une scène semble ne plus satisfaire à vos exigences. On peut alors :
soit recommencer à zéro et créer une scène totalement nouvelle, puis la conserver ; - soit adapter la scène existante en augmentant ou en diminuant la luminosité de certains canaux.
Il suffit alors de suivre la procédure normale pour conserver une scène. Dès que l'on a enregistré, via les touches +, le contenu de la mémoire de travail vers un curseur des présélections B, l'ancienne ambiance lumineuse est "écrasée" et remplacée par la nouvelle.
Si la luminosité de seulement un ou quelques canaux d'une scène doit être modifiée, il est plus pratique d'appeler la scène existante et de l'adapter. Le CMX24 a un mode d'édition spécifique qui permet de modifier les canaux.
Pour cela, il faut d'abord que le curseur des présélections B concerné (dans lequel la scène est enregistrée) soit mis en mode d'édition :
Veillez à ce que le mode de programmation soit actif;
Veillez à ce que le mode Chase/Scenes soit actif;
- Mettez tous les curseurs des présélections A dans leur position la plus basse;
- Choisissez la page correcte via la touche :
- Amenez le curseur des présélections B en mode d'édition comme suit :
o Maintenez la touche enfoncée;
o Appuyez sur la touche de présélection x, puis relâchez-la. Le signe 'x' est à remplacer par 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11 ou 12, cela dépend du curseur des présélections B que vous voulez adapter;
Relâchez la touche; la lampe témoins au-dessus du curseur x des présélections B va s'allumer, et l'ambiance lumineuse en cours sera reproductive, indépendamment de la position des curseurs des présélections B et du curseur Master B.
On peut à présent augmenter la luminosité des canaux comme suit :
- Maintenez la touche enfoncée
- Maintenez la touche enfoncée, en fait, celle du canal dont vous pouvez augmenter la luminosité; Utilisez les touches pour les canaux 13 à 24;
- Vous verrez que la luminosité augmente lentement, sur les sources lumineuses comme sur l’écran ; relâchez les touches dès que la luminosité désirée est atteinte.
Il est possible de diminuer la luminosité des canaux en opérant comme suit :
- Maintenez la touche enfoncée;
- Maintenez la touche enforcée, en fait, celle du canal dont vous pouvez augmenter la luminosité; Utilisez les touches pour les canaux 13 à 24;
- Vous verrez que la luminosité diminue lentement, sur les sources lumineuses comme sur l'écran. Relâchez les touches dès que la luminosité désirée est atteinte.
La luminosité ainsi régée est directement mise en mémoire, il n'y a aucun moyen d'annuler l'adaptation.
Pour quitter le mode d'édition :
- Maintenez la touche enfoncée ; appuyez sur la touche puis relâchez-la ; laissez revenir la touche. La sortie normale (des réglages actifs) est de nouveau active.
Enregistrer des effets chenillards
Un effet chenillard ('chase') est une suite d'ambiances lumineuses qui se suivent à un rythme déterminé. Pour le fonctionnement de l'appareil, il n'y a en fait aucune différence entre des scènes et des effets chenillards. Une scène est simplement considérée comme un effet chenillard qui ne possède qu'une seule ambiance lumineuse. Vous allez d'ailleurs remarquer que la méthode pour enregistrer un effet chenillard est pratiquement identique à celle destinée à enregistrer une scène.
(Pour l'instant, le mode de programmation est actif. Si tel n'était pas le cas, faites en sorte de le rendre actif.)
Veillez à ce que la mémoire de travail soit vide :
Appuyez sur la touche et maintenez-la enfoncée; - Appuyez sur la touche puis relâchez-la; Laissez revenir la touche.
Nous allons créer un effet chenillard qui comportera 4 ambiances lumineuses. Veillez bien à ce que le mode de programmation soit actif et que le Master ne soit pas en position 0.
Ambiance lumineuse 1
Réglez la première ambiance lumineuse désirée :
- canal 1 sur 100% :
- Tous les autres canaux sur 0%.
Mettez maintenant cette ambiance lumineuse en mémoire :
- Appuyez sur la touche puis relâchez-la ; l'écran affiche alors [001], la première ambiance lumineuse.
Ambiance lumineuse 2
Réglez la deuxième ambiance lumineuse désirée :
- canal 2 sur 100% : Tous les autres canaux sur 0%
Mettez maintenant cette ambiance lumineuse en mémoire :
- Appuyez sur la touche puis relâchez-la ; l'écran affiche alors [002], la deuxième ambiance lumineuse.
Ambiance lumineuse 3
Réglez la troisième ambiance lumineuse désirée :
- canal 3 sur 100%;
- Tous les autres canaux sur 0%.
Mettez maintenant cette ambiance lumineuse en mémoire :
- Appuyez sur la touche puis relâchez-la ; l'écran affiche alors [003], la troisième ambiance lumineuse.
Ambiance lumineuse 4
Réglez la quatrième ambiance lumineuse désirée :
- canal 4 sur 100% :
- Tous les autres canaux sur 0 %.
Mettez maintenant cette ambiance lumineuse en mémoire :
- Appuyez sur la touche puis relâchez-la ; l'écran affiche alors [004], la quatrième ambiance lumineuse.
Les quatre ambiances lumineuses sont maintenant enregistrées dans la mémoire de travail. A créé, enregistrons ce qui est en mémoire de travail sur le curseur des préselections B 7 de la page 1 :
- Sélectionnez la page 1 en appuyant sur la touche puis en la relâchant jusqu'à ce que la lampe témoin au-dessus de la préselection 1 s'allume;
- Appuyez sur la touche et maintenez-la enfoncée :
- Appuyez sur la touche de préselection puis relâchez-la ; laissez revenir la touche.
Vouavez maintenant enregistré un effet chenillard sur le curseur des présélections B7. De ce fait, la mémoire de travail s'est vidée.
Reproduire un effet chenillard
En étant en mode Chase/Scenes, vous êtes en mesure de reproduire les effets chenillards messoris.
Pour cela, veillez aux points suivants :
- Le mode Chase/Scenes doit être actif (via la touche);
- le curseur {Master B} doit se trouver dans sa position la plus BASSE; Le curseur {SPEED} doit se couvrir dans sa position la plus haute; Le curseur {FADE} doit se couvrir dans sa position la plus haute;
- MIX Chase doit être actif : étant donc en mode Chase/Scenes, Sélectionnez-le via la touche située au-dessus du CURSEUR MASTER B; la lampe témoin [MIX CHASE] se trouve au-dessus du CURSEUR FADE, et elle doit être allumée; Le mode Black Out ne doit pas être actif;
- Le mode audio ne doit pas être actif, appuyez et relachez la touche jusqu'à ce que la lampe témoin [AUDIO] s’éteigne; Tous les curseurs des présélections A et B doivent être dans leur position la plus basse.
Adaplacez le curseur de préselection B7 vers le haut. Vous constaterez que l'effet chenillard enregistré est visible sur les LED vertes (et sur les sources lumineuses correspondantes).
Bien entendu, vous pouvez aussi aller plus loin dans les modifications comme suit :
- en déplaçant le curseur {SPEED}, la vitesse (le rythme) de l'effet chenillard se modifie :
- en déplaçant le curseur {FADE}, chaque ambiance lumineuse changera progressivement pour arriver à la suivante. Si le temps du fondu enchaîne est très long, il se peut que les lampes ne s'allument pas complètement ou que l'effet chenillard ne passe plus d'une scène à l'autre.
- Activer les étapes d'un effet chenillard manuellement
Il est parfois pratique de pouvoir activer manuellement chaque étape d'un effet chenillard.
Cela peut se faire d'une manière très simple :
- Le curseur doit être dans sa position la plus BASSE, et il faut être en mode SHOW ;
- Il suffit alors d'appuyer et de relâcher la touche STEP, située au-dessus du curseur.
À chaque fois que l'on appuie sur la touche STEP, l'effet chenillard passera à sa scène suivante.
Synchroniser les effets chenillards
Lorsqu'on écoute de la musique, il arrive souvent que l'on veuille synchroniser l'effet chenillard avec la musique. Le CMX24 offre la possibilité de pousser deux fois sur une touche et de considérer le temps entre les deux pressions comme étant la vitesse active pour les effets chenillards (temps entre deux ambiances lumineuses). Pour ce faire, procédez comme suit:
En suivant le rythme de la musique (et s'il n'y en a pas, décidez-vous-même d'un rythme !), appuyez deux fois de suite sur la touche.
L'effet chenillard progressera suivant le temps compris entre les deux pressions, sans tenir compte du curseur{SPEED}.
Dès que le curseur {SPEED} est sollicité, la position du curseur de vitesse redeviendra l'objet qui détermine la vitesse de l'effet chenillard.
Régler la vitesse
Si plusieurs effets chenillards sont actifs, le curseur {SPEED}, la touche et la touche pourront tous influencer les effets chenillards. Dans ce cas, il est parfois pratique de pouvoir fixer la vitesse pour que celle-ci reste toujours la même, sans tenir compte du curseur {SPEED}, de la touche et de la touche.
Cela peut se faire d'une manière très simple :
- Déterminez un temps pour les effets chenillards avec le curseur {SPEED} ou avec la touche.
- Veillez à ce que le curseur {SPEED} ne soit pas dans sa position la plus BASSE et à ce que l'on soit bien en mode SHOW.
- Appuyez sur la touche et maintenez-la enfoncée.
- Appuyez sur la touche des préselections correspondant au curseur des préselections B ou est mémorisé l'effect chenillard, puis relâchez-la.
- Relâchez la touche
Le temps est maintenant en mémoire sur le curseur 'x' des présélections B, tout comme l'effet chenillard lui-même.
Supprimer la vitesse
Vous pouvez supprimer la vitesse enregistrée de la manière suivante :
- Veillez à ce que le curseur {SPEED} ne soit pas dans sa position la plus BASSE et à ce que l'on soit bien en mode SHOW ;
- Appuyez sur la touche et maintenez-la enfoncée;
- Appuyez sur la touche des préselections correspondant au curseur des préselections B ou est mémorisé l'effect chenillard, puis relâchez-la;
- Relâchez la touche
Le temps est maintenant supprimé de la mémoire du CURSEUR des présélections B. Vous pouvez donc de nouveau modifier la vitesse via le CURSEUR {SPEED} et la touche.
Audio
Le CMX24 est équipé d'un micro intégré (que l'on active en frappant dans les mains).
Si vous disposez d'une source audio externe, comme par exemple un lecteur de CD ou une table de mixage, vous pouvez aussi synchroniser les effets chenillards à ces sources. Raccordez cette source à l'entrée ligne (LINE IN) du CMX24 via une prise Cinch (RCA). Appuyez sur la touche jusqu'à ce que la lampe témoin [AUDIO] s'allume, puis relâchez-la. Déplacez le curseur {AUDIO FADER} jusqu'à ce que l'effect chenillard se synchronise à la musique.
Pour déconnecter le signal audio, procédez comme suit : appuyez et relâchez la touche jusqu'à ce que la lampe témoin [AUDIO] s'éteigne.
Changer la direction d'un effet chenillard
Vous pouvez inverser le sens de défilé d'un effet chenillard. Il se mettra donc à progresser dans le sens opposé au sens normal. Il y a 4 possibilités pour arriver à ce résultat.
Tous les effets chenillards changeront de sens de défilé.
- Appuyez sur la touche puis relâchez-la, et l'effet chenillard changera de direction;
- Faites cette manœuvre encore une fois, et l'on reviendra à la direction de départ.
Un effet chenillard déterminé changera de sens de défilement.
- Maintenez la touche enfoncee;
- Appuyez sur la touche des préselections < B × > où est mémorisé l'effet chenillard dont vous pouvez changer la direction, puis relâchez-la;
- Laissez revenir la touche.
Sert à inverser le sens de tous les effets chenillards dont la vitesse n'est PAS mise en mémoire via un curseur des préselections B.
- Appuyez sur la touche puis relâchez-la, l'effet chenillard changera de direction ;
- Faites cette manœuvre encore une fois, et l'on reviendra à la direction de départ.
Sert à inverser le sens de tous les effets chenillards dont la vitesse est mise en mémoire via un curseur des préselections B.
- Appuyez sur la touche puis relâchez-la, l'effet chenillard changera de direction ;
- Faites cette manœuvre encore une fois, et l'on reviendra à la direction de départ.
Modifier un effet chenillard
Il y a 3 possibilités pour modifier un effet chenillard. On peut :
A. soit changer les niveaux des ambiances lumineuses ; B. soit ajouter des ambiances lumineuses (scènes) ; C. soit supprimer des ambiances lumineuses (scènes).
A. adapter les niveaux :
Dans ce cas-ci, on adapte la luminosité de certaines ambiances lumineuses :
Veillez à ce que le mode de programmation soit actif; Veillez à ce que le mode Chase/Scenes soit actif; - Mettez tous les curseurs des présélections A dans leur position la plus BASSE; - Choisissez la page correcte via la touche. - Amenez le curseur des présélections B x en mode d'édition comme suit :
Maintenez la touche enfoncée; Appuyez sur la touche de présélection puis relâchez-la; Relâchez la touche; la lampe témoins au-dessus du curseur x des présélections B va s'allumer, et l'ambiance lumineuse en cours sera reproductive, indépendamment de la position des curseurs des présélections B et du curseur Master B.
- Sélectionnez l'ambiance lumineuse que vous pouvez modifier via la touche.
- On peut à présent augmenter la luminosité des canaux comme suit :
o Maintenez la touche enfoncée ;
o Maintenez enfoncée une des touches des présélections <A ×> (pour les canaux 1 à 12) ou <B ×> (pour les canaux 13 à 24) ;
o Vous verrez que la luminosité augmente lentement, sur les sources lumineuses comme sur l'écran ;
○ Relâchez les touches dès que la luminosité désirée est atteinte.
- On peut diminuer la luminosité des canaux comme suit :
o Maintenez la touche DOWN/BEAT REV> enfoncée; o Maintenez enfoncée une des touches des présélections <A ×> (pour les canaux 1 à 12) ou <B ×> (pour les canaux 13 à 24); Vous verrez que la luminosité diminue lentement, sur les sources lumineuses comme sur l'écran : o Relâchez les touches dès que la luminosité désirée est atteinte.
- Répétez cette procédure jusqu'à ce que les ambiances lumineuses vous convennent. Pour quitter le mode d'édition : o Maintenez la touche enfoncée ; o Appuyez sur la touche fais relâchéz-la ; Laissez revenir la touche (La sortie normale des réglages actifs) est de nouveau active.
La luminosité ainsi réglée est directement mise en mémoire, il n'y a aucun moyen d'annuler l'adaptation.
B. ajouter des ambiances lumineuses :
Dans ce cas-ci, on ajoute une nouvelle ambiance lumineuse (scène) à un effet chenillard. En répétant cette procédure, on peut bien entendu ajouter plusieurs nouvelles scènes.
Veillez à ce que le mode de programmation soit actif; Veillez à ce que le mode Chase/Scenes soit actif; Veillez à ce que tous les curseurs des présélections B soient dans leur position la plus basse. Veillez à ce que la mémoire de travail soit vide :
Maintenez la touche enfoncée; Appuyez sur la touche PAGE/REC CLEAR> puis relâchez-la; Laissez revenir la touche
- Configurez la nouvelle ambiance lumineuse de sorte qu'elle soit reproductible par les LED (et les sources lumineuses correspondantes), et éventuellement en mode Single Preset afin de pouvoir utiliser la totalité des 24 canaux;
- Appuyez sur la touche puis relâchez-la. L'ambiance lumineuse est maintenant enregistrée dans la mémoire de travail.
- Si vous avez activé le mode Single Preset pour créer l'ambiance lumineuse, il faut alors veiller à ce que le mode Chase/Scenes redevienne actif.
- Mettez tous les curseurs des présélections A et B dans leur position la plus basse;
- Choisissez la page correcte via la touche ;
- Amenez le curseur des présélections B x en mode d'édition comme suit :
Maintenez la touche enfoncée : Appuyez sur la touche de préselection puis relâchez-la ; relâchez la touche ; la lampe témoins au-dessus du curseur x des présélections B va s'allumer, et l'ambiance lumineuse en cours sera produite, indépendamment de la position des curseurs des présélections B et du curseur Master B.
- Appuyez sur la touche jusqu'à ce que vous arriviez à l'ambiance lumineuse devant laquelle doit prendre place la nouvelle ambiance lumineuse.
- Appuyez sur la touche de préselection puis relâchez-la. Pour quitter le mode d'édition :
Maintenez la touche enfoncée. Appuyez sur la touche <KILL/REC EXIT> puis relâchez-la. Laissez la touche revenir à l'état normal. La sortie normale (des réglages actifs) est de nouveau active.
C. supprimer des ambiances lumineuses :
Dans ce cas-ci, on supprime une ambiance lumineuse (scène) à un effet chenillard. En répétant cette procédure, on peut bien entendu supprimer plusieurs scènes.
Attention, ces suppressions sont irréversibles !
Veillez à ce que le mode de programmation soit actif ; veillez à ce que le mode Chase/Scenes soit actif ; - mettez tous les curseurs des présélections A dans leur position la plus BASSE ; - choisissez la page correcte via la touche
- Amenez le curseur des présélections B x en mode d'édition comme suit :
Maintenez la touche enfoncée. Appuyez sur la touche de présélection puis relâchez-la ; relâchez la touche ; la lampe témoins au-dessus du curseur x des présélections B va s'allumer, et l'ambiance lumineuse en cours sera reproductive, indépendamment de la position des curseurs des présélections B et du curseur Master B.
- Sélectionnez l'ambiance lumineuse que vous pouvez supprimer via la touche.
- Appuyez sur la touche puis relâchez-la
- Sélectionnez éventuellement une autre ambiance lumineuse avec la touche et supprimez-la via la touche. Pour quitter le mode d'édition :
Maintenez la touche enfoncée ; Appuyez sur la touche puis relâchez-la ; Laissez revenir la touche. La sortie normale des réglages actifs est de nouveau active.
Vider un curseur des présélections b de son contenu mis en mémoire
On peut "vider" un curseur des présélections B de son contenu de la façon suivante :
- !! ATTENTION, CETTE PROCÉDURE EST IRRéVERSIBLE !! Veillez à ce que le mode de programmation soit actif;
- Maintenez la touche enfoncée :
- Appuyez sur la touche des présélections <B x> du curseur correspondant désiré, puis relâchez-la;
- De nouveau, a La touche des présélections B a donc été enforcée puis relâchée deux fois; Laissez revenir la touche.
- Copier le contenu d'un curseur des présélections b
Ce procédé ne fonctionne qu'avec des scènes.
On pourra parfois être amené à copier une scène existante vers un autre scinder des présélections B pour réutiliser cette scène comme point de départ pour une nouvelle scène.
Veillez à ce que le mode Chase/Scene soit actif ; - Mettez tous les curseurs des préselections A dans leur position la plus BASSE (ou le curseur Master A) ; - Mettez tous les curseurs des présélections B dans leur position la plus BASSE ; - Mettez le curseur Master B dans sa position la plus BASSE (100 %) ; - Changez éventuellement de page ; - Déplacez le curseur B dans lequel se trouve la scène à copier vers la position 100 % ; - + : videz la mémoire ; - : mémorisez la scène ; - Changez éventuellement de page ; - + : enregistrez la scène dans un autre curseur des présélections B. La scène est à présent copiée.
Supprimer un effet chenillard
En mode Chase/Scenes, on peut supprimer l'effet chenillard ou la scène en mémoire sur un curseur des préselections B de la manière suivante :
Utilisez la touche pour CHOISIR la page voulue ; - Appuyez sur la touche + et maintenez-la enfoncée ; - Appuyez sur la touche puis relâchez-la ; - Appuyez de nouveau sur la touche puis relâchez-la ; Relâchez la touche.
En mode Chase/Scenes, on peut utiliser les touches. Ces touches n'ont aucune utilité dans les modes Single Preset en Double Preset.
Présélections a
Dans le cas présent, on peut désolidariser les canaux 1 à 12 des scènes et effets chenillards des présélections B. À ce moment, la luminosité est uniquement déterminée par les curseurs des présélections A, le curseur Master A et les touches flash.
Maintenez la touche BLIND enfoncée;
Appuyez sur une touche de préselection <A ×> puis relâchez-la;
Laissez revenir la touche
Pour tester efficacement cette procédure, le plus facile est d'activer un effet chenillard (au moyen d'un curseur des préselections B), et ensuite, d'activer la touche BLIND d'un canal qui intervient dans l'effet chenillard. On peut à présent adapter sa luminosité via le curseur des préselections A correspondant. Ce canal ne "suivra" plus les mouvements de l'effet chenillard. Toutefois, la touche FULL-ON sera toujours en mesure d'activer le canal.
On peut remettre le canal dans son mode normal de la façon suivante :
O Appuyez sur la touche et maintenez-la enfoncée;
o Appuyez sur la touche de présélection Ax Laissez revenir la touche
Présélections b
Dans le cas présent, on peut désolidariser les canaux 13 à 24 des scènes et effets chenillards des présélections B. À ce moment, la luminosité est uniquement déterminée par les curseurs des présélections B, le curseur Master A et les touches flash.
O Maintenez la touche BLIND enfoncée; O Appuyez sur une touche de prselection < B > puis relâchez-la; Laissez revenir la touche.
Avec le curseur des présélections B, on peut maintenant régler la luminosité du canal. Le curseur des présélections B n'obéira donc plus aux scènes et/ou effets chenillards qui y sont stockés.
On peut remettre le canal dans son mode normal de la façon suivante :
o Maintenez la touche enfoncée ;
O Appuyez sur une touche de présélection <Bx> puis relâchez-la ;
Laissez revenir la touche Ovous remarquerez que le curseur des prseLECTIONs B est utilisé directement pour activer la scène et/ou l'effet chenillard. C'est pourquoi il est conseillé de mettre tout d'abord les curseurs des prselections B dans leur position la plus basse avant d'activer le mode normal.
Le mode Single Chase est très pratique afin de créer très rapidement des effets chenillards.
Lorsque le mode Single Chase est actif (se servir de la touche PARK), le CMX24 "construira" un effet chenillard basé sur tous les curseurs des préselections B qui à ce moment, ne se trouveront pas à leur position la plus basse. Chaque curseur des préselections B est utilisé de manière à ce que chacune des ambiances lumineuses mémorisées via ce curseur soit reproduite une fois. Puis l'appareil passera au curseur des préselections B suivant.
Ces lignes sont écrites en supposant que dans la page 1, tous les curseurs des préselections B ont en mémoire une scène (de 1 à 6) ou un effet chenillard (de 7 à 12).
Mettez les commandes en mode Single Chase :
- Mettez tous les curseurs des présélections A et B dans leur position la plus basse; Veillez à ce que le mode Chase/Scenes soit actif;
- Appuyez sur la touche (au dessus du curseur Master B) et relâchez-la;
- La lampe témoin [SINGLE CHASE] au-dessus du curseur {FADE} doit être allumée ; si tel n'était pas le cas, appuyez une nouvelle fois sur la touche.
Afin de pouvoir observer l'effet dans de bonnes conditions, il est conseillé de mettre le curseur {FADE} en sa position la plus haute et de déplacer le curseur {SPEED} jusqu'à ce que l'écran affiche [1.05] (1,05 seconde).
Adéplacezlescurseurs1à4despréseLECTIONsBversleurpositionlaplushaute. Vousassisterez alorsauneffechenillardquiestconstitueparlesquatreambianceslumineuseesqui sont enmémoire dans lescurseurs. Voupuze regler la vitessede défillementviseurlecurseur{SPEED}, la toucheSTEP>et la touche. En déplacantlescurseursdespréselectionsByousetenmesurede modifier I'effechenillard. Essayezégalementd'activerlescurseurs7à12despréselectionsB.
De cette manière, on peut créer très rapidement des effets chenillards différents en combinant les scènes et les effets chenillards mémorisés dans les curseurs des préselections B.
Remarques
- Si le curseur des présélections B contient une instruction relative à la vitesse (mise en mémoire via REC SPEED), dans ce cas, elle n'est pas prise en considération.
- Via REV ALL, REV ONE, CHASE REV and BEAT REV, it is possible d'insverser la direction des effets chenillards mémorisés dans les curseurs des préseLECTIONs B, mais PAS celle de l'effect chenillard global : celle-ci ira always en commençant par leurreur B 1 et en finissant par B 12.
- Parfois, cel élections B sont en position zéro : cela est à contrôle via l'écran.
- Les touches flash sous les curseurs des présélections B ajoutent les présélections à l'effet chenillard, on doit donc attendre jusqu'à ce que l'effet chenillard active la présélection.
Fonction MIDI :
- Régler le canal d'entrée MIDI : Appuyez 3 fois sur la touche flash 1 pendant que vous maintenez la touche RECORD enfoncée. L'écran affichera le message 'CHI'. Appuyez sur une seule des touches flash, entre la 1 et la 16, pour coupler l'entrée MIDI IN à un seul des canaux. Lorsque la LED située au-dessus du canal choisi s'allume, cela garantit que le canal a bien été désigné. Ensuite, maintenez de nouveau la touche RECORD enfoncée et appuyez sur la touche RECORD EXIT pour quitter les réglages MIDI.
- Régler le canal de sortie MIDI : Appuyez 3 fois sur la touche flash 2 pendant que vous maintenez la touche RECORD enforcée. L'écran affichera le message 'CHO'. Appuyez sur une seule des touches flash, entre la 1 et la 16, pour couper la sortie MIDI OUT à un seul des canaux. Lorsque la LED située au dessus du canalChoisi s'allume, cela garantit que le canal a bien été désigné. Ensuite, maintenance de nouveau la touche RECORD enforcée et appuyez sur la touche RECORD EXIT pour quitter les réglages MIDI.
- Recevoir un fisier MIDI dump : Appuyez 3 fois sur la touche flash 3 pendant que vous maintenez la touche RECORD enforcée. L'écran affichera le message 'IN'. Cela signifie que l'appareil est pré à receivevoir un fisier de type dump ('dump file').
- Envoyer un fichier MIDI dump : Appuyez 3 fois sur la touche flash 4 pendant que vous maintenez la touche RECORD enfoncée. L'écran affichera le message 'OUT'. Cela signifie que l'appareil est prêt à envoyer un fichier de type dump ('dump file').
- IMPORTANT :
pendant une procédure de file dump, aucune autre fonction du CMX24 n'est en mesure de fonctionner. Lorsque cette procédure est terminée, vous pourriez avoir à nouveau accès à toutes les autres fonctions de l'appareil.
+ jusqu'à ce que la lampe témoins au-dessus de la touche RECORD s'éteigne.
Dans ce mode, il est impossible de programmer ou de modifier des effets chenillards ou des scènes.
- Activer le mode de PROGRAMATION.
- Appuyez sur la touche et maintenez-la enfonnée;
- Appuyez sur la touche de préselection puis relâchez-la;
- Appuyez sur la touche de préselection puis relâchez-la;
- Appuyez sur la touche de préselection < A6 > puis relâchez-la;
- Appuyez sur la touche de préselection < A8 > puis relâchez-la;
- Laissez revenir la touche.
- Activier le mode EDITION
Ne fonctionne que quand le mode de programmation est actif.
Effacer tout ce que l'appareil a en mémoire
!! La procédure qui suit efface l'intégralité de la mémoire !!
Le mode de programmation doit être actif !!
- Appuyez sur la touche et maintenez-la enfoncée; Appuyez sur la touche de présélection < A1> puis relâchez-la;
- Appuyez sur la touche de préselection puis relâchez-la;
- Appuyez sur la touche de préselection puis relâchez-la; Appuyez sur la touche de présélection puis relâchez-la;
- Laissez revenir la touche.
Effacer la mémoire de travail.
Enregistrer des scènes
Activer le mode de programmation.
mémoire de travail.
curseur des présélections B.
Modifier une scene
Activer le mode de programmation.
Enregistrer des effets chenillards
Activer le mode de programmation.
La mémoire de travail est maintenant vide.
Enregistrer une ambiance lumineuse dans la
Sélectionner une page.
Transfert de la mémoire de travail vers un
Sélectionner une page.
Activier le mode EDITION.
Augmenter la luminosité.
Diminuera la luminosité.
Quitter le mode Édition.
La mémoire de travail est maintenant vide.
Enregistrer une ambiance lumineuse dans la mémoire de travail.
Sélectionner une page.
Transfert de la mémoire de travail vers un curseur des préselections B.
Modifier des ambiances lumineuses dans les effets chenillards
Activer le mode de programmation.
Ajouter des ambiances lumineuses dans les effets chenillards
Activer le mode de programmation.
mémoire de travail.
Supprimer des ambiances lumineuses dans les effets chenillards
Activer le mode de programmation.
Adaptateur CA/CC: AC 230V, 50Hz → 12Vdc / 500mA (ou plus)
Sorties DMX: connecteur XLR à 3 broches
Signal MIDI: connecteur DIN standard à 5 broches
Entrée Audio: 100 mV~1 Vpp & micro interne
Dimensions: 482× 264× 85mm
Poids: 4,3 kg
Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com
Notice Facile
