BEDIENUNGSANLEITUNG LEDCON-02 JBSYSTEMS LIGHT

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

JB SYSTEMS® 17/36 LEDCON-02 JB SYSTEMS® 18/36 LEDCON-02 DEUTSCH BEDIENUNGSANLEITUNG DEUTSCH BEDIENUNGSANLEITUNG SICHERHEITSHINWEISE ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfernen Sie keines der Gehäuseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst. Das Blitzsymbol im Dreieck weist den Benutzer darauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, welche eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, dass hier die Gefahr eines elektrischen Schlages besteht. Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen. CAUTION

Vielen Dank, dass Sie sich für den Erwerb dieses JBSystems -Produkt entschieden haben. Bitte lesen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Möglichkeiten, die dieses Gerät bietet, sowie zu Ihrer eigenen Sicherheit. EIGENSCHAFTEN Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden. Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor. LEDCON-02 ist eine extrem flexible vielseitige LED-Fernsteuerung. LEDCON-02 hat einen eingebauten LED Lichtmodulator (schaltbar: 4 oder 8 Kanäle) für LED PAR56 und LED PAR64 Scheinwerfer: Sie können Ihre LED PAR-Scheinwerfer in der gleichen Weise steuern, wie vormals Ihre Halogen PAR-Lampen bei Verwendung eines herkömmlichen Lichtmodulators! Aber Sie haben auch eine Menge zusätzlicher Möglichkeiten... Fernsteuerung für: LED MANAGER

Unterschiedliche Arbeitsmodi: 4 oder 8 Kanal LED Lichtmodulator mit integrierten musikgesteuerten Chasern. Feste Farben: Sofortiger Zugriff auf 9 vorprogrammierte Farben Statischer Chaser: Chaser mit 12 unterschiedlichen Farben-Chasers und manueller Geschwindigkeitskontrolle Audio Chaser: Chaser mit 12 unterschiedlichen Farben-Chasers und Musiksteuerung Spektrum-Mischung: 32 unterschiedliche Farben für die Spektrum-Mischung einschließlich den Farbfades Einstellbare Geschwindigkeit und Dimmen mit den Fadern Vollautomatische DMX-Adressierfunktion für bis zu 120 LED Scheinwerfer! Blackout- und „Full on“-Funktion

VOR DER ERSTBENUTZUNG

Überprüfen Sie den Inhalt: Folgende Teile müssen sich in der Geräteverpackung befinden: LEDCON-02 Fernsteuerung AC/DC Netzteil Bedienungsanleitung WARTUNG WichtigeHinweise: Vor der Erstbenutzung bitte das Gerät zuerst auf Transportschäden überprüfen. Sollte das Gerät einen Schaden aufweisen, Gerät bitte nicht benutzen, sondern unverzüglich mit ihrem Händler in Verbindung setzen. Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäße Handhabung sind von der Garantie ausgeschlossen. Der Händler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden. Die Bedienungsanleitung, für zukünftiges Nachschlagen, bitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes, bitte Bedienungsanleitung beifügen. Aus Umweltschutzgründen, Verpackung bitte wiederverwenden, oder richtig trennen. JB SYSTEMS® 19/36 Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lesen! Zur Vermeidung von Stromschlag oder Feuer, Gerät bitte nicht Regen oder Feuchtigkeit aussetzen. Zur Vermeidung von Kondensation, lassen sie bitte nach Transport in eine warme Umgebung das Gerät einige Zeit zum Temperaturausgleich stehen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschädigung führen. Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden. Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen lassen. Keine mit Flüssigkeit gefüllten Gegenstände z.B. Vasen, auf das Gerät stellen. Kurzschluß oder Fehlfunktion können die Folge sein. Falls es doch einmal vorkommen sollte, bitte sofort Netzstecker ziehen und vom Stromkreis trennen. Offene Brandquellen, wie z.B. brennende Kerzen, sollten nicht auf das Gerät gestellt werden. Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr! Nicht in staubiger Umgebung verwenden und regelmäßig reinigen. Für Kinder unerreichbar aufbewahren. Unerfahrene Personen sollen das Gerät nicht bedienen. Umgebungstemperatur darf 40ºC nicht überschreiten. Stets Netzstecker ziehen, wenn Gerät für längeren Zeitraum nicht genutzt, oder es gewartet wird. Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen lassen. Sicherstellen, daß Netzspannung mit Geräteaufkleber übereinstimmt. Die Netzsteckdose sollte immer gut erreichbar sein um das Gerät vom Netz zu trennen. Gerät nicht mit beschädigtem Netzkabel betreiben. Netzkabel nicht mit anderen Kabeln in Berührung kommen lassen! Ausschließlich vorschriftsmäßige Kabel zur Installation verwenden. Gerät nicht öffnen. Abgesehen vom Tausch der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten. Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen! Bei Fehlfunktion Gerät nicht benutzen und mit Händler in Verbindung setzen. Bei Transport bitte Originalverpackung verwenden, um Schäden am Gerät zu vermeiden. Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden. LEDCON-02 Die Reinigung des Gerätes erfolgt mit einem leicht mit Wasser angefeuchteten Tuch. Vermeiden Sie, dass Wasser in das Geräteinnere gelangt. Verwenden Sie keine brennbaren Flüssigkeiten wie Benzin oder Verdünner, welche das Gerät beschädigen würden. JB SYSTEMS® 20/36 LEDCON-02 DEUTSCH BEDIENUNGSANLEITUNG FUNKTIONEN (VORDERSEITE) 21/36 BEDIENUNGSANLEITUNG FUNKTIONEN (RÜCKSEITE)

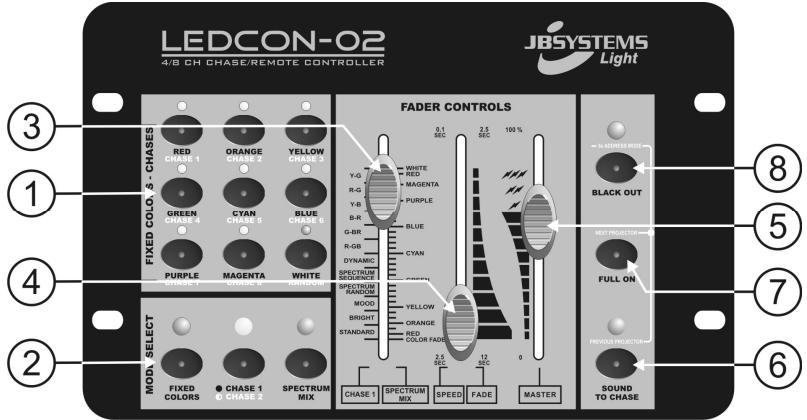

1. COLOR / CHASE BUTTONS: Diese Knöpfe haben verschiedene Funktionen entsprechend dem

gewählten Betriebsmodus (siehe Nr. 2): FIXED COLOR MODE: Sie können zwischen 9 verschiedenen vorprogrammierten Farben auswählen. CHASE 2: Sie können 8 verschiedene Chaser und einen Random(Zufall-) Chaser auswählen. (musikgesteuert oder nicht) AUTO ADDRESS MODE: Sie können die Reihenfolge der angeschlossenen LED PARScheinwerfer festlegen. Siehe Kapitel “ADRESSIERUNG” für weitere Informationen.

2. MODE SELECT-TASTEN: 3 Tasten zum Einstellen des Controllers in unterschiedliche Arbeitsmodi:

FIXED COLORS: Verwendung der „Feste Farbe“-Tasten (1). CHASE: zum Auswählen der verschiedenen Chasermodi: CHASE 1: wählen Sie diesen Modus, wenn Sie einen der 12 Farbchaser unter Verwendung des “Chase/Color” Faders (3) auswählen möchten. Im Chase1-Modus brennt die gelbe LED. CHASE 2: wählen Sie diesen Modus, wenn Sie den Controller als 4 oder 8 Kanal DJ Lichtmodulator verwenden möchten. Sie können die “Color / Chase buttons” (siehe Nr.1) zum Auswählen der verschiedenen Chaser benutzen. Im Chase2-Modus leuchtet die gelbe LED auf. SPECTRUM-MIX: Auswahl einer der 32 unterschiedlichen Farben zur Benutzung mit dem „Chase/Farbe“-Fader (3).

3. CHASE/COLOR-FADER: Auswahl eines vorhandenen Farbchasers:

Links vom Fader werden die unterschiedlichen Chaser angezeigt. Rechts vom Fader werden die unterschiedlichen Farben angezeigt. Wichtige Anmerkung: Es gibt auch eine Funktion, die „color fade“ (Farbfade) genannt wird, die für „Hintergrundbeleuchtungs“-Anwendungen sehr gut geeignet ist. Wählen Sie diese Funktion zum sanften Fade von einer Farbe zur anderen. Sie können die Zeit zum Überblenden mit dem FarbfadeFader (3) einstellen.

4. SPEED/FADE FADER: Auswählen der Chasergeschwindigkeit oder der Farbfadezeit:

Links vom Fader wird die Chasergeschwindigkeit angezeigt. Der Bereich reicht von 2,5 Sek. bis 0,1 Sek. Rechts vom Fader wird die Farbfadezeit angezeigt. Der Bereich reicht von 12 Sek. bis 2,5 Sek.

5. MASTER-FADER: Steuerung des Dimmens aller LED und der gesamten Strobegeschwindigkeit.

6. SOUND-TASTE: Umschalten des Chasermodus zwischen Musik und statisch. Drücken Sie diesen Knopf

im “Auto address"-Modus um den vorhergehenden Scheinwerfer auszuwählen. Siehe Kapitel “ADRESSIERUNG” für weitere Informationen

7. FULL ON-TASTE: Schaltet alle drei Farben (R+ G + B) auf max. Helligkeit. Drücken Sie diesen Knopf im

“Auto address"-Modus um den nachfolgenden Scheinwerfer auszuwählen. Siehe Kapitel “ADRESSIERUNG” für weitere Informationen

8. BLACK OUT-TASTE: Schaltet alle drei Farben (R+ G + B) auf die „zero“ Helligkeitsstufe. Halten Sie

diesen Knopf ungefähr 5 Sekunden gedrückt, um die “Automatic address”-Funktion zu starten. Siehe Kapitel “ADRESSIERUNG” für weitere Informationen. JB SYSTEMS® DEUTSCH LEDCON-02

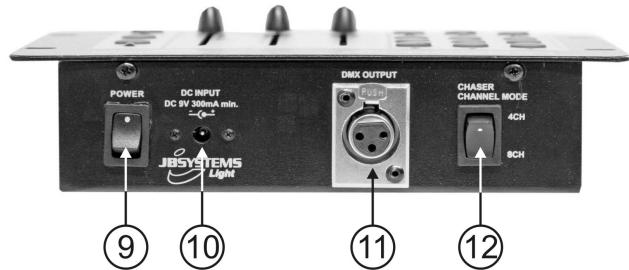

9. NETZSCHALTER: EIN-/AUSSCHALTEN des Geräts

10. GLEICHSTROM (DC) EINGANG: Schließen Sie das mitgelieferte AC/DC-Netzteil an diesen Eingang an.

Falls Sie einen anderen Adapter verwenden wollen, prüfen Sie bitte, ob dieser 9V DC bei mindestens 300 mA mit + in der Mitte liefern kann.

11. DMX AUSGANG: Schickt DMX-Signale an den angeschlossenem units.

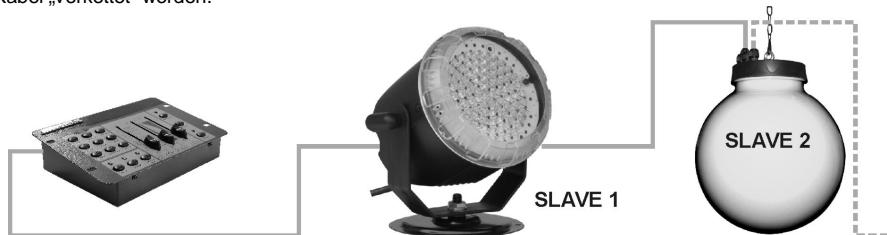

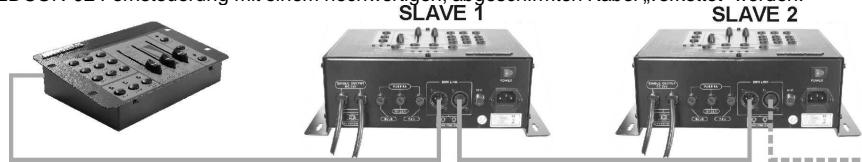

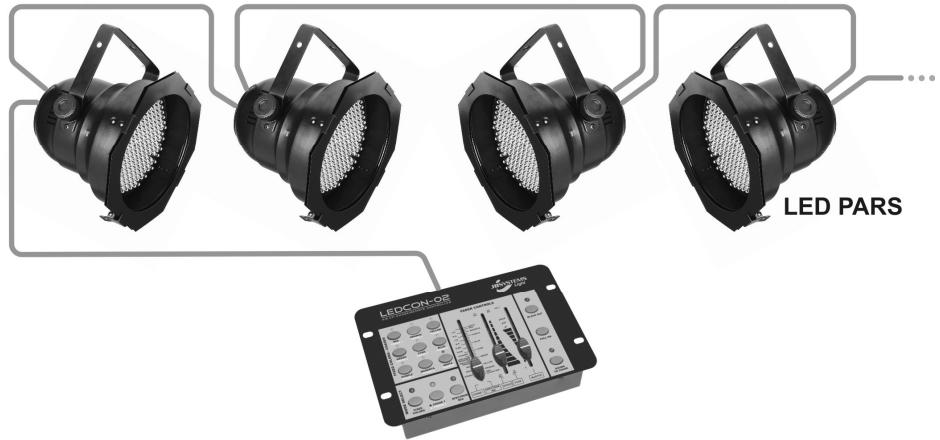

CHASER CHANNEL MODE: um festzulegen, ob die LEDCON-02 als 4 oder 8 Kanal LED Lichtmodulator arbeiten soll. Bitte beachten Sie, dass Sie die “Auto address”-Funktion stets nach dem Wechsel des Kanalmodus benutzen sollten! VERBINDUNGEN Mit LED MANAGER und/oder MINI LED MANAGER: Die DMX Ein-/Ausgänge von einem oder mehreren LED-Managern müssen mit dem DMX-Ausgang der LEDCON-02 Fernsteuerung mit einem hochwertigen, abgeschirmten Kabel „verkettet“ werden. Mit der Fernbedienung LEDCON-02 werden alle verbundenen Slaves gesteuert. Die LED-Manager werden automatisch zu Slaves (Die „Slave LED“ leuchtet auf). Die Bedienelemente auf den Slavegeräten sind ohne Funktion. Wichtig! Vergessen Sie nicht die “Auto address”-Funktion zu starten, diese wird allen angeschlossenen Geräten eine eigene Adresse geben. (Siehe Kapitel “ADRESSIERUNG”) Mit LED BALL, LED SPOT/WASH, oder anderen LED Scheinwerfern: Die DMX Ein-/Ausgänge von einem oder mehreren LED-BALL und/oder LED SPOT/WASH Projektoren müssen mit dem DMX-Ausgang der LEDCON-02 Fernsteuerung mit einem hochwertigen, abgeschirmten Kabel „verkettet“ werden. Wichtig! Vergessen Sie nicht die “Auto address”-Funktion zu starten, diese wird allen angeschlossenen Geräten eine eigene Adresse geben. (Siehe Kapitel “ADRESSIERUNG”) JB SYSTEMS® 22/36 LEDCON-02 DEUTSCH BEDIENUNGSANLEITUNG Eine typische Einstellung bei Verwendung als DJ LED Lichtmodulator: Schalten Sie einfach die DMX-Ein/Ausgänge aller angeschlossener LED PAR-Scheinwerfer mit dem DMXAusgang der LEDCON-02 Fernbedienung unter Verwendung eines hochwertigen symmetrischen Kabels hintereinander (daisy chain). Sie können bis zu 120 Geräte anschließen! Wenn Sie mindestens 8 Scheinwerfer verwenden, können Sie die LEDCON-02 in den 8-Kanal-Modus setzen. Wichtig! Vergessen Sie nicht die “Auto address”-Funktion zu starten, diese wird allen angeschlossenen Geräten eine eigene Adresse geben. (siehe Kapitel “ADRESSIERUNG”) DIP-Schalter 0 bis 9 am LED PAR müssen ausgeschaltet sein (OFF)! ADRESSIERUNG Jedes Mal, wenn Sie eine andere Einrichtung mit der LEDCON-02 aufbauen, müssen Sie diese Funktion starten. Die LEDCON-02 verteilt neue Adressen an die angeschlossenen Scheinwerfer. Es gibt zwei Arten die Adressen zu verteilen:

1. VOLLAUTOMATISCHE ADRESSENVERTEILUNG:

Die LEDCON-02 teilt automatisch allen angeschlossenen LED-Scheinwerfern Adressen zu. Das erste Gerät in der Kette erhält die Adresse 1, das nächste die Adresse 2, … Die Adressenverteilung hängt vom Kanalmodus und der Anzahl angeschlossener LED-Scheinwerfer ab. Einige Beispiele: Eingestellt auf 4-Kanal-Modus mit 20 Scheinwerfern ist die Adressierung: 1234 – 1234 – 1234 – 1234 - 1234 Eingestellt auf 8-Kanal-Modus mit 20 Scheinwerfern ist die Adressierung: 12345678 – 12345678 1234 A. Entscheiden Sie zunächst, ob Sie die LEDCON-02 in den 4- oder 8-Kanal-Modus setzen möchten (siehe Schalter Nr. 12) B. Schließen Sie alle Scheinwerfer an die LEDCON-02 an und schalten Sie die gesamte Installation an. C. Halten Sie den “Blackout”-Knopf (siehe Nr. 8) für ungefähr 5 Sekunden gedrückt: bis die rote “Blackout LED” aufleuchtet. D. Sie sehen auf der Anzeige, dass der erste LED-Scheinwerfer in der Kette brennt. E. Drücken Sie den “Sound to chase”-Knopf (siehe Nr. 6) um alle Scheinwerfer auszuwählen: alle Scheinwerfer brennen! F. Drücken Sie den “Random chase”-Knopf (siehe Abbildung ) G. Halten Sie den “Blackout”-Knopf erneut für ungefähr 5 Sekunden gedrückt, bis die “Blackout”-LED erlicht. H. Fertig! JB SYSTEMS® 23/36 LEDCON-02 DEUTSCH BEDIENUNGSANLEITUNG

2. MANUELLEADRESSENVERTEILUNG

Der Benutzer kann die Reihenfolge der LED-Scheinwerfer festlegen: Sie haben freie Gestaltungsmöglichkeiten, aber eine Installation mit vielen Scheinwerfern benötigt mehr Zeit. A. Entscheiden Sie zunächst, ob Sie die LEDCON-02 in den 4- oder 8-Kanal-Modus setzen möchten (siehe Schalter Nr. 12) B. Schließen Sie alle Scheinwerfer an die LEDCON-02 an und schalten Sie die gesamte Installation an. C. Halten Sie den “Blackout”-Knopf (siehe Nr. 8) für ungefähr 5 Sekunden gedrückt: bis die rote “Blackout LED” aufleuchtet. D. Sie sehen auf der Anzeige, dass der erste LED-Scheinwerfer in der Kette brennt. Jetzt können Sie die Adresse dieses Scheinwerfers durch Drücken des entsprechenden Color/Chase-Knopfs festlegen (siehe Nr. 1): o Drücken Sie den Knopf “Chase1” der aktuelle LED Scheinwerfer erhält die Adresse 1 o Drücken Sie den Knopf “Chase2” der aktuelle LED Scheinwerfer erhält die Adresse 2 o Drücken Sie den Knopf “Chase3” der aktuelle LED Scheinwerfer erhält die Adresse 3 o Drücken Sie den Knopf “Chase4” der aktuelle LED Scheinwerfer erhält die Adresse 4 o Drücken Sie den Knopf “Chase5” der aktuelle LED Scheinwerfer erhält die Adresse 5 o Drücken Sie den Knopf “Chase6” der aktuelle LED Scheinwerfer erhält die Adresse 6 o Drücken Sie den Knopf “Chase7” der aktuelle LED Scheinwerfer erhält die Adresse 7 o Drücken Sie den Knopf “Chase8” der aktuelle LED Scheinwerfer erhält die Adresse 8 E. Drücken Sie den “Full on”-Knopf (sieh Nr. 7) zum Auswählen des nachfolgenden Scheinwerfers und wiederholen Sie “D” bis alle Scheinwerfer eine Adresse erhalten haben. Wenn Sie den vorhergehenden Scheinwerfer auswählen möchten, drücken Sie einfach den “Sound to chase”Knopf (siehe Nr. 6). Mehrere Scheinwerfer können auf eine einzige Adresse gesetzt werden. F. Wenn alle Scheinwerfer eine Adresse erhalten haben, halten Sie den “Blackout”-Knopf wieder für ungefähr 5 Sekunden gedrückt, bis die “Blackout” LED erlicht. G. Fertig! SPEZIFIKATIONEN Stromversorung: AC/DC Netzteil: DMX-Ausgang: Audio-eingang: Abmessungen: Gewicht: Gleichstrom (DC) 9V, mindestens 300 mA. AC 240V, 50Hz 9V DC / 300mA (oder mehr) 3-poliger XLR Keiner, internes Mikrofon

21.0 x 14.0 x 4,6 cm

930 Gramm Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieses Benutzerhandbuches von unserer Website herunterladen: www.beglec.com JB SYSTEMS® 24/36 LEDCON-02 PORTUGUÊS
