BEDIENUNGSANLEITUNG SV-226MKII VINCENT

Sehr geehrter Kunde,

wir danken Ohnen für das Vertrauen, welche Sie uns durch die Entscheidung für diesen hochwertige Audio-Produkt, das Ihr hem hohen Anspruch an Klang- und Verarbeitungsqualität gerecht wird, entgegenbringen. Auch wenn Sie verstandlicherweise sofort beginnen sollen, das Gerät zu verwenden,lesen Sieitte vor dem Aufstellen und Anschlieben theses Handbuch sorgfältig durch. Es wird Ohnen bei der Bedienung und der optimalen Nutzung des Gerätes in Ihr System halten, selbst wenn these durch ihren Fachhändler installiert wurde.

Bitte beachten Sie vor allem die Sicherheitshinweise, auch wenn einige davon offensichtlich erschieren * 們 ogen. Um Ihnen verwendete Fachbegriffe zu erlautern, ist ein kleines Lexikon im Anhang enthalten. Bei eventuellen Fragen steht Ihnen Ihr Fachhändler gern zur Verfugung, er ist auch Ihr Ansprechpartner im Fall der Garantie-Inanspruchnahme oder fur Reparaturen nach dem Gewährleistungszeitaum. Er ist in jedem Fall interessiert daran, dass Sie ihm ihre Erfahrungen mit Vincent-Produkten mitteilen.

Viel Freude mit unseren / Ihr dem Produkt wünscht Ihnen

Ihr Vincent-Team

Dear Customer,

Sicherheitshinweise	4
Weitere Hinweise	5
Lieferumfang	6
Beschreibung des Gerätes	6
Fernbedienung	9
Installation	11
Bedienung des Gerätes	17
Weitere Tipps	19
Fehlersuche	20
Technische Daten	22
Lexikon/Wissenswertes	23

Dieses Gerät wurde unter strengen Qualitätskontrollen gefertigt. Es entspricht allen festgelegten internationalen Sicherheitsstandards. Trotzdem sollen den folgende Hinweise vollständig gelesen und beachtet werden, um eine Gefährung zu vermeiden:

Das Gerät nicht öffnen! Gefahr des elektrischen Schocks!

Es befinden sich keine vom Benutzer zu wartenden Teile im Gerät.

Wartung/Veränderungen

Alle Betriebsmittel, die an die Netzspannung des Haushalts angeschlossen sind, können o nutzer bei unsachgemäßer Behandlung gew werden. Überlassen Sie die Wartung qualif. Fachpersonal. Das Produkt ist nur für den An 230Volt/50Hz Wechselspannung, fur contactsteckdosen und die Verwendung in genen Räumen zugelassen. Durch Verände im Gerät oder an der Seriennummer erlis Garantieanspruch. Lassen Sie die Gerätesion nach einem Fehlerfall nur von Fachpersono ein Exemplar gleichen Typs ersetzen.

Netzkabel/Anschluss

Ziehen Sie stets den Netzstecker und nie am Netzkabel, wenn Sie die Verbindung zum Stromnetz trennen wollen. Stellen Sie safer, dass beim Aufstellen des Gerätes das Netzkabel nicht gequetscht, extrem gebogen oder durch scharfe Kanten beschädigt wird. Fassen Sie das Netzkabel nicht mit nassen oder feuchten Handen an. Verwenden Sie das im Lieferumfang enthaltene oder andere Netzkabel von Vincent.

Ausschalten

Schalten Sie das Gerät jeges Mal aus,
bevor Sie andere Komponenten bzw. Laufsprecher
anschreiben oder entfernen, es vom Stromnetz trennen bzw. daran anschreiben, es länger Zeit nicht benutzten oder dessen Oberfläche reinigen wollen.
Warten Sie danach bei Vollverständern, Endstufen und Receivern ca. eine Minute, bevor Sie Kabelverbindungen trennen bzw. herstellen.

Feuchtigkeit/Hitze/Vibrationen

Der Kontakt elektrisch betriebener

Geräte mit Flüssigkeiten, Feuchtigkeit, Regen oder

Wasserdampf ist für diese Geräte und deren Benutzer gefährlich und unbedingt zu vermeiden. Achten Sie daraufuf, dass weder Flüssigkeiten noch Objekte in das Gerät gelangen (Lüftungsschlitze etc.). Es muss sofort vom Stromnetz getrennt und vom Fachmann untersucht werden, falls dies geschehen ist. Setzen Sie das Gerät nie hohen Temperaturen (Sonneneinstrahlung) oder starken Vibrationen aus.

Wärmeentwicklung

Alle Veränderer erzeugen konstruktsbedingt Wärme. Achten Sie darauf, dass um das Gerät ein Abstand von 5 cm frei bleibt und die Umgebungsluft zirkulieren kann (keine Aufstellung in geschlossenen Schranken). Lüftungsoffnungen dürfen nicht verdeckt werden.

Lautstärke

Die maximal erträge Lautstärke wird stets! Weit unterhalb der maximal möglichen Einstellung am Verträger erreicht. Gehen Sie deshalb vorsichtig mit der Lautstärkeeinstellung um, damit Hörschäden vermieden werden. Damit Sie sich nicht unbeabsichtigt hoher Lautstärke aussetzen, stellen Sie vor dem Wechsel des Eingangskanals stets einen niedrigen Wert ein.

Reinigen

Ziehen Sie vor dem Reinigen der Außenflächen des Produkds den Netzstecker. Verwenden Sie möglichst ein weiches, flusenfreies, angefeuchtes Tuch. Verzichten Sie auf Scheuermittel, Lösungsmittel, Verdünner, entzündliche Chemikalien, Politumen und andere Reinigungssprodukte, die Spuren hinterlassen.

Batterien

Beachten Sie die Hinweise zur Ver

wendung von Batterien im Kapitel „Fernbedienung".

WEITEREHINWEISE

Aufstellen des Gerätes

Die Art der Aufstellung der Anlage hat klangliche Auswirkungen. Stellen Sie halb nur auf eine dafür geeignete Unterlage. Um das Klangpotential ihre optimal auszunutzen, empfehlen wir, auf Vincent Racks zu platzieren und nicht ander zu stellen.

Elektronik Altgeräte

Dieses Gerät unterliegt den in der europäischen Richtlinie 2002/96/EC festgelegten Bestimmungen, deren gesetzliche Umsetzung in Deutschland durch das Elektro- und Elektronik-geräte-Gesetz (ElektroG) geregelt ist. Dies ist durch das Symbol eines durchgestruchenen Abfall-eimers auf dem Gerät gekennzeichnet.

Für Sie als Endverbraucher bedeutet das:

Alle nicht mehr verwendeten Elektro- und Elektronik-Altgeräte müssen getrennt vom Hausmüll über darauf staatlich vorgesehene Stellen entsorgt werden. Damit vermeiden Sie Umweltschäden und helfen mit, die Hersteller zur Produktion von langbeigen oder wieder verwendbaren Produkten zu motivieren. Weitere Informationen zur Entsorgung des alten Gerätes erhalten Sie bei der Stadtverwaltung, dem Entsorgungsamt oder dem Geschäft, in dem Sie das Produkt erworben haben.

CE-Zeichen

Dieses Gerät erfüllt die gultigen EU-Richt-

linien zur Erlangung des CE-Zeichens und entspricht damit den Anforderungen an elektrische und elektronische Geräte (EMV-Richtlinien, Sicherheitsrichtlinien und den Richtlinien für Niederspannungsgeräte).

Erklärungen/Hinweise

Dieses Dokument wurde verfasst von

Andreas Böer. Es ist ein Produkt der Sintron Vertriebs GmbH, 76473 Iffezheim und darauf ohne ausdrückliche und schriftliche Genehmigung weder komplett noch auszugsweise kopiert oder verteil werden.

Vincent ist ein eingetragenes Warenzeichen der Sintron Vertriebs GmbH, 76473 lfezheim.

Vincent arbeitet ständig an der Verbesserung und Weiterentwicklung seiner Produkte. Deshalb bleiben Änderungen an Design und technischer Konstruktion des Gerätes, sofern sie dem Fortschnitt dieren, vorbehalten. Der Inhalt dieser Anleitung hat lediglich Informationscharakter. Er kann jederzeit ohne vorherige Ankündigung geändert werden und stellt keine Verpflichtung seitens des Markeninhabers dar. Diese übernimmt keinerlei Verantwortung oder Haftung für Fehler oder Ungenaugigkeiten, die möglicherweise in dieser Bedienungsanleitung enthalten sind.

Aufbewahren der Verpackung

Wir empfehlen Ohnen ausrücklich, nach Mogglichkeit die Originalverpackung fur spate Transportzwecke aufzubewahren. Transportschäden treten bei ungeignet verpackten HiFi-Geräten halten auf. Dadurch, dass die Originalverpackung exakt zum Gerät passst, wird das Risiko einer Beschädigung während eines notwendigen Transportes gemindert.

Erläuterung der grafischen Symbole

Der Blitz weist Sie daraufhin, dass im Gerät gefährliche Spannungen vorhanden sind, die einen Stromschlag verursachen können.

Das Ausrufezeichen macht Sie auf besonderss wichtige Hinweise bezüglich Bedienung und Wartung aufmerksam.

Der Zeigefinger kennzeichnet nützliche Informationen und Hinweise für den Umgang mit dem Gerät.

These Anleitung gilt fur die Geräte ab Seriennummer: V1506S001S-060S (Ausführung silber) und V1506S001B-050B (Ausführung schwarz)

LIEFERUMFANG

Bitte prüfen Sie den Inhalt der Verpackung, diese sollentzlich zum Gerät folgenden Zubehör enthalten:

• 1 Fernbedienung SRC-1
• 2 Batterien vom Typ AAA (LR3)
  1Netzkabel
  -这意味着Handbuch

BESCHREIBUNG DES GERÄTES

Obwohl die Entwicklung stetig in Richtung digita-ler Tonformate und mehrkanaliger Audio-Video-Systeme besteht, erfreuen sich hochwertige Stereoganlagen weiterhin großer Beliebtheit. Manch einer schreckt auch vor der Installation allzu aufwandiger Mehrkanalsysteme darüber und genieBt DVD-Filme in Stereo. Manche Musikliebhaber möchten nicht auf Raumklangsysteme umsteigen, weil High-End-Stereo-Quellen in manchen Surroundsystemen nicht ihr gesamtes KlangpotentiaI entfalten konnen. Auch dann, wenn eine Platz sparende Zweitanlage nicht zusätzlich an Klangqualitat sparen soll, werden Stereovollveränder bervorzugt.

Der SV-226MKII ist ein fernbedienbarer StereoVollversteller. Er wurde als der bestausgestattete Hybrid-Vollversteller ins Programm von Vincent genommen. Das Hauptaugenmerk wurde aber auf die Versteller-Schaltungstechnik gelegt, welche

die Vorzüge von Transistorverstärkern und Röhrenverstärkern verbindet und wieder Maßstäbe setzen. Das Gerät besitzt genug Leistung, um auch zwei Paare gängiger Laufsprechermodelle anteiben und kontrollieren zu konnen. Weitere Ausstattungsmerkmale sind die Einschaltsteuerung weiterer Geräte (Power Control), ein Kopf-hörerausgang, abschlbare Klangregler, Loudness-Funktion, Fernbedienbarkeit und ein Umschalter für die beiden Laufsprecherpaare. Höchste Verarbeitungsqualität und ein hervorragendes Preis-Leistungs-Verhältnis sind selbstverständlich.

Dieser Verstärker ist der ideale Partner für DVD-Player, CD-Player, Tuner, Kopfhörerverstärker und Laufsprecher von Vincent. Zusammen mit den HiFi-Möbeln und Laufsprecherkabeln des Sortiments kann ein perfect harmonierendes System aufgebaut werden.

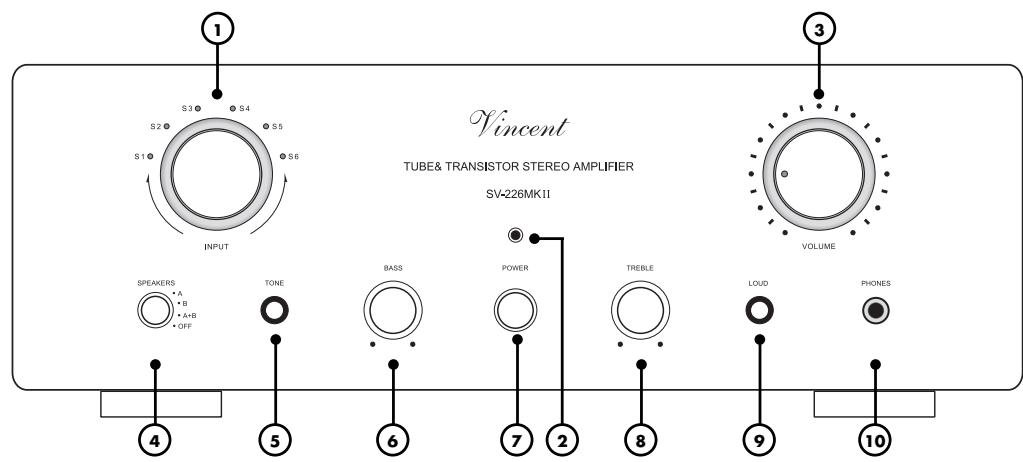

VORDERANSICHT

1. INPUT:

Drehknopf für die Eingangswahl
Hiermit kann eine der sechs Eingangsq des Verstärkers zur Wiedergabe ausgegeben. Die dem ausgewählten Eingan zugeordnete LED oberhalb des Drehknö leuchtet, solange der Verstärker einges bleibt und nicht stummschaltet ist.

2. Infrarot-Empfänger für die Fernbedienung

3. VOLUME: Lautstärkedrehknopf

Hiermit kann die Lautstärke des Systems erhöht oder verringert werden.

4. SPEAKERS: Laufsprecherumschalter

Mit thisem Umschalter konnen die Laufsprecherausgänge A und B ein- und abgeschaltet werden.

5. TONE:

Klangregelung ein-/ausschalten Umgebung (Bypass) der Klangregelung, an den Drehknöpfen BASS und TREB gestellt wurde.

6. BASS: Tiefenregler

Zur Einstellung der Bassanteile des Klangs.

7. POWER: Netzschalter

Schaltet das Gerät ein und aus, das Gerät ist im ausgeschalteten Zustand vom Netz getrennt. Im eingeschalteten Zustand wird an den Ausgängen „POWER CONTROL" (17) das Einschaltsignal ausgegeben.

8. TREBLE: Höhenregler

Zur Einstellung der Höhenanteile des Klangs.

9. LOUD: Loudness-Schaltung

Dieser Knopf aktiviert und deaktiviert eine Klangkorrektur für niedrige Lautstärkebereiche.

10.PHONES: Kopfhöreranschluss

An diese 6,3 mm Klinkenbuchse kann ein Kopfhorer mit einer Impedanz von mindestens 32 angeschlossen werden. Die Lautsprecherausgabe werden durch das Einstecken eines Kopfhorers abgeschaltet. Die Lautstärke des Kopfhorers kann danach mit dem Knopf "VOLUME" (3)(20) verändert werden. Vor dem Einstecken eines Kopfhorers sollt vorschalber die Lautstärke an dieser Knopf reduziert werden.

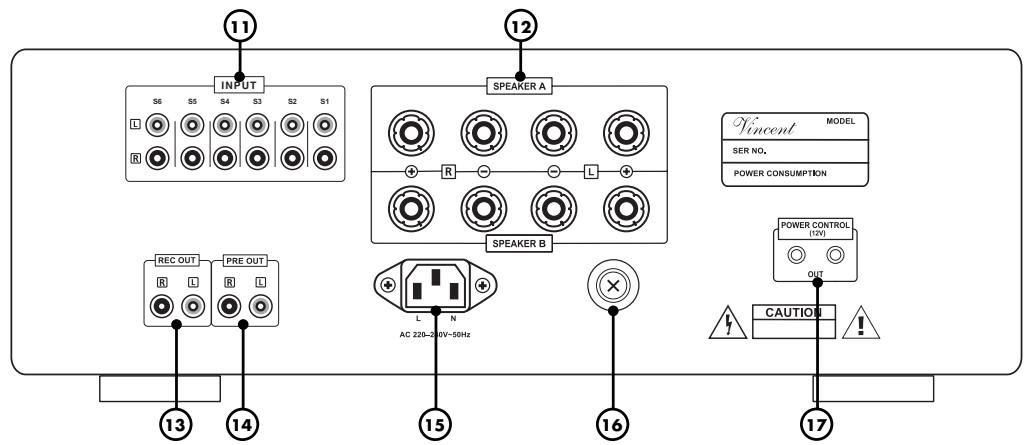

RÜCKANSICHT

11. INPUT:

Eingangsanschlüsse

Hier können bis zu sechs Quellgeräte mit Stereoton-Hochpegelausgang angeschlossen werden.

12. SPEAKER A/B:

Laufsprecheranschlussklemmen

Ausgangsbuchsen mit Schraubklemmen zum Anschluss zweier Laufsprecherpaare. Es können Laufsprecherkabel mit 4 mm Bananensteckern verwendet werden.

13. REC OUT:

Aufnahmeausgang

Schlieben Sie hier, wenn gewünscht, z.B. ein Aufnahmegerät an. Das Stereo-Signal these Ausgangs ist mit dem Ausgangssignal der momentan gewählten Quelle an einem der "INPUT"-Anschlüsse identisch und unabhängig von Lautstärkeregelung (3)(20), Klangregelung (5)(6)(8), Loudness (9), der Einstellung am Laustsprecherumschalter (4) sowie dem Einstecken eines Kopfhörers (10).

14. PRE OUT:

Vorverträkerausgang

Uber diesen Ausgang kann, wenn gewünscht, das vorverstarkte Stereo-Tonsignal der momentan gewährten Quelle an zwei zusätzliche Endstufenkanale oder einen aktiven Subwoofer weitergegeben werden. Das Ausgangssignal ist unabhängig von der Einstellung am Laufsprecherumschalter (4) sowie dem Einstecken eines Kopfhörers (10).

15. AC 220-240V:

Netzbuchse

Bringen Sie hier das Netzkabel an und verbinden Sie es mit der Stromversorgung.

16. FUSE:

Sicherungshalter

Dieses petite Kunststoff-Gehäuse beinhaltet die Gerätesicherung. Beachten Sie dazu die Sicherheitschinweise.

17. POWER CONTROL (12V)

Über diese Klinkenbuchsen (3,5 mm) werden die Signale zur Einschaltsteuerung (Trigger) ausgegeben.

FERNBEDIENUNG

Richten Sie die Fernbedienung mit deren Vorder-seite direkt auf die Gerätefront, zwischen Fernbedienung und Gerät dürfen sich keine Gegenstände befinden.

Der Abstand zwischen Fernbedienung und Gerät sollte nicht mehr als 7 m betragen, außerhalb dieser Reichweite nimmt die Zuverlösigkeit der Fernbedienung ab.

Achten Sie darauf auf dass Sie die Fernbedienung nicht schräg auf das Gerät richten, außerhalb eines Winkels von ± 30^ zur Mittelachse reagiert das Gerät eventuell schlechter auf Bedienversuche.

Tauschen Sie beiden Batterien wenn der Abstand zum Gerät in dem die Fernbedienung benutzt werden kann, sich verringgert.

BATTERIEN

Verwendung der Batterien

Eine unsachgemäße Handhabung der Batterien kann ein Auslaufen der Batteriesäure oder im Extremfall)sogar eine Explosion verursachen.

Die Batterien müssen unter Beachtung der korrekten Polarität eingelegt werden, wie dies im Innern des Batteriegehause sangleigt ist.

Verwenden Sie neue und verbrauchte Batterien nicht gemeinsam, um die Batterielebensdauer voll auszuschöpfen. Achten Sie daraufuf, nur Batterien gleichen Types einzulegen.

Einige Batterien sind aufladbar, andere jedoch nicht. Beachten Sie die Vorsichtshinweise und Anweisungen, die auf jeder Batterie vermerkt sind.

Entnehmen Sie die Batterien, wenn die Fernbedienung langere Zeit nicht benutzt wird.

Verbrauchte Batterien sind aus Gründen des Umweltschutzes entsprechend der örtlichen Umweltschutzbestimmungen zu entsorgen und nicht in den Hausmüll zu geben.

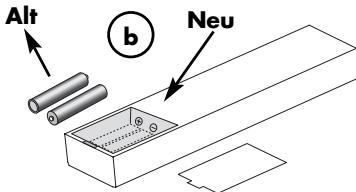

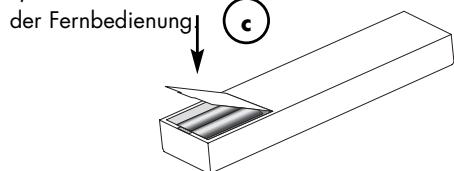

Wechsel/Einlagen der Batterien:

a) Öffnen und entfern den Sie den Batteriefachdeckel der Fernbedienung, indem Sie ein mit kräfzigem Zug an der Lasche am Rand der Fernbedienung anheben. Der Batteriefachdeckel wird magnetisch gehalten, die Schrauben müssen nicht gelöst werden!

b) Entfernen Sie gegebenenfalls verbrauchte Batterien und legen Sie die neuwertigen Zellen, wie im Batteriefach schematisch dargestellt, richtig ein.

c) SchlieBen Sie das Batteriefach

Verwenden Sie ausschließlich Mikrozellen der Höhe AAA (LR3)

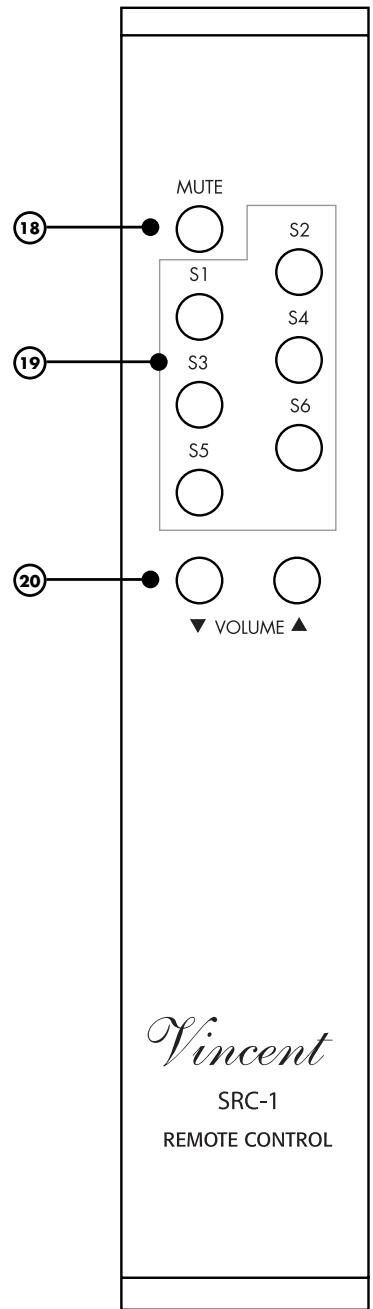

TASTEN DER FERNBEDIENUNG

18. MUTE:

Taste für die Stummschaltung

Schaltet die Lautsprecher, die Ausgangssignale von Vorverstärkerausgang „PRE OUT" (14) und Aufnahmeausgang „REC OUT" (13), sowie den Kopfhörer (10) ab.

19. Eingangswahllasten

Dienen der Auswahl des Eingangsgerätes, das Sie horen möhen.

20. VOLUME ▲ und VOLUME▼:

Lautstärketasten

Verändern Sie hiermit die Lautstärke des Systems. Auch die Signale des Vorveränderkerausgangs „PRE OUT" (14) und des Kopf-hörers (10) werden dadurch beeinflusst.

INSTALLATION

Stellen Sie die Kabelverbindung in der nachfolgend genannten Reihenfolge her. Bringen Sie erst zuletzt das Netzkabel an und verbinden es mit der Steckdose. Zwei Lautspricher, ein oder mehrerer Quellgeräte sowie das Netzkabel sind in jedem Fall anzuschreiben. Die Kabel für die Einschaltsteuerung, zum Aufnahmeugen oder zu einer weiteren Stereo-Endstufe müssen nur angeschlossen werden, wenn sie bereits werden.

ZUR BESONDEREN BEAuchtUNG

Entfernen der Schutzkappen

Vor der ersten Installation mussen von allen verwendeten Anschlüssen an der Geräterückseite die Kunststoff-Schutzkappen entfernt werden.

Sorgen Sie damit, dass blanke Laufsprecherdrechte sich niemals gegenüber oder das Metall der Gehäuserückwand berühren können!

Cinch-Anschlüsse

Als Steckverbinder für Ein- und Ausgänge sind mechanisch identische Cinch-Buchsen vorhanden. Achten Sie darauf, dass Sie diese Anschlüsse bei der Installation nicht verwechseln!

Achten Sie auf korrekten Anschluss der positiven und negativen Laufsprecherdrechte. Vertauschter Anschluss macht sich durch verringerte Klangqualität bemerkbar.

Verwenden Sie nur Laufsprecher mit einer Nennimpedanz von mindestens 4

Achten Sie darauf, die analygen Eingänge für rechts und links nicht zu vertauschen. Häufig sind deren Cinch-Anschlüsse folgendermaßen farblich markiert: Rot für den rechten Kanal, schwarz oder weiß für den linken Kanal.

Kabel- und Steckverbindungen

Achten Sie darauf, dass alle Steckverbindungen fest sitzen. Unzureichende Anschlüsse konnen Störgeräische, Ausfälle und Fehlfunktionen verursachen.

Falsch

-Richtig -

Laufsprecheranschluss

Es ist empfehlenswert, konfektionierte Lautspricher-kabel zu verwenden, anstatt die Innenleiter (Litze) der Kabel direkt anzuklemen. Bananenstecker oder Kabelschuhe bieten höhere Sicherheit gegen Kurz-schlüsse und Beschädigung der Lautspricher oder des Verständers.

Um das Klangpotential der Komponenten voll auszuschöpfen, sollenn nur hochwertige Laufsprecher- und Verbindungskabel, beispisse Weine Vincent Kabel, verwendet werden. Bevorzugten Sie geschirmte Audio-Kabel. Ihr Fachhändler wird Sie gern diesbezüglich beraten.

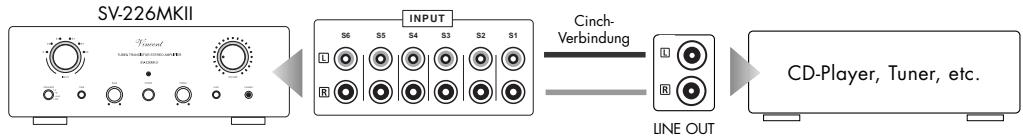

ANSCHLUSS DER QUELLGERÄTE

Verbinden Sie die Ausgänge der Quellgeräte mit den Eingängen „INPUT" (11) deses Verständerkers. Meist sind die Ausgangsanschlüsse der Quellgeräte mit „LINE OUT", „AUDIO OUT" oder „FRONT OUT" markiert. Informationen über die Anschlussmöglichkeiten der Quellgeräte finden Sie in deren Bedienungsanleitungen.

Zur Verwendung eines Plattenspielers bestehtigen Sie eine so genannte Phono-Vorstufe (auch Entzerrer-Vorstufe genannot), die im Signalweg zwischen Plattenspieler und einem der Hochpegeleingänge installiert wird. Einige Plattenspieler-Modelle enthalten bereits diese Vorstufe und können direkt angeschlossen werden. Weitere Informationen erhalten Sie in der Bedienungsanleitung deses Gerätes.

Oftmals lassst sich unter Zuhlfenahme von Adaptern auch der Stereo-Ton von Geräten nutzen, deren Line-Pegel-Ausgänge nicht über Cinch-Ausgangsbuchsen, sondern andere Steckverbinder (DIN-Stecker, Klinkenstecker) angeschlossen werden.

Es konnen bis zu sechs Stereo-Quellen mit Cinch-Hochpegelausgang angeschlossen werden. Bei den Eingangsanschlüssen handelt es sich um elektrisch gleichwertige Hochpegeleiningänge mit Cinch-Buchsen. Sie haben eine identische Funktion, sie entsprechenden sich lediglich durch die Beschrifting.

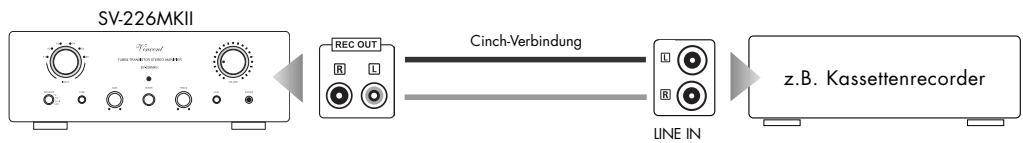

ANSCHLUSS EINES AUFNAHMEGERÄTES

An die Cinch-Buchen „REC OUT" (13) auf der Rückseite des Gerätes konnen Sie, wenn gewünscht, ein Stereo-Aufnahmegerät (z.B. CD-Recorder, Kassetenrecorder o.a.) oder ein anderes Gerät, das den unveränderten, fest eingestallenten Stereo-Ausgangspiegel (Line-Pegel) der momentan am Verträger (11) gewählten Signalquelle erhalten soll, anschließen. Der Ausgangspiegel ist unabhängig von Lautstärkeeinstellung, Loudness, Klangregelung (BASS, TREBLE, TONE), der Einstellung am Laufsprecherumschalter (4) sowie dem Einstecken eines Kopflörers (10).

Verbinden Sie dazu diesen Signalausgang mittels Cinch-Kabel mit dem Signaleingang ( „LINE IN" , "TAPE IN" oder „REC IN" ) des Aufnahmegerätes. Beachten Sieitte, dass einige Aufnahmegeräte einen störenden Einfluss auf das jeweilige Audiosignal haben können. Manche Aufnahmegeräte haben eine erherniedrige Eingangsimpedanz, welche die Eingangssignalspannung gingfugig verfüllschen kann. Für maximalen Musikgenuss empfehlen wir Ihnen, die Verbindung an den „REC" Buchsen nur so lange anzuschreiben, wie Sie Aufnahmen durchführren.

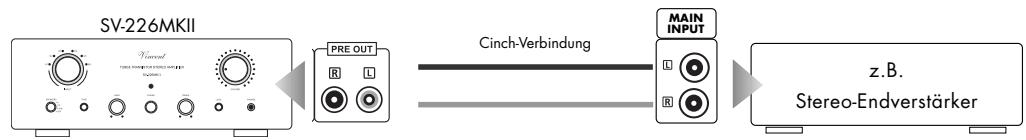

ANSCHLUSS ZWEIER ZUSÄTZlicher ENDSTUFENKANÄLE

Die Buchsen „PRE OUT" (14) besteht Sie nur dann, wenn Sie separate Endversteller für die Versorgung zusätzlicher Lautsprecher verwenden wollen. Dies kann sinnvoll sein, wenn zwei weitere Lautsprecher für Stereo-Musikwiedergabe, eventuell auch in einem anderen Raum, verwendet werden sollen. Diese Lautsprecher werden dann an die Ausgabe zusetzlicher Endversteller angeschlossen. Die Ausgangsanschlüsse „PRE OUT" (14) der SV-226MKII werden mit den Eingangsanschlüssen der Endstufe(n), welche meist mit „INPUT", „POWER AMP IN" oder „MAIN INPUT" beschirtet sind, verbunden.

Anstelle des hier gezeigten Stereo-Endverträkers konnen etwa Mono-Endverträker eingesetzt werden. Das Ausgangssignal ist unabhängig von der Einstellung am Laufsprecherumschalter (4) und dem Einstecken eines Kopfhörers.

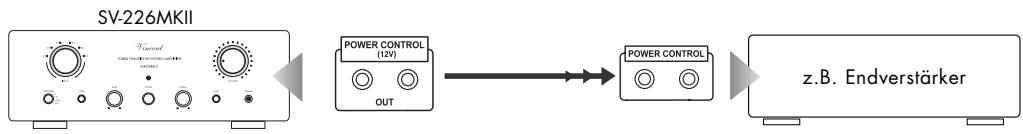

KABELVERBINDUNGEN FÜR DIE EINSCHALTSTEUERUNG (POWER CONTROL)

Viele AV-Systeme bestehen aus einer Vielzahl von Einzelkomponenten. Um diese nicht vor und nach jedem Gebrauch alle einzeln aus- und einzuschalten, haben manche Hersteller die Geräte mit einer so genannten „POWER CONTROL“-Schaltung, auch „TRIGGER“ oder „Einschaltsteuerung“ genannt, ausgestellt. Vor allem für Vor- und Endstufen wird diese Art der ferngesteuerten Standby-Schaltung verwendet. Um diese verwenden zu können, müssen Kabelverbindungen direkt oder indirectt zwischen dem Verträker und allen Geräten, welche diese Funktion unterstützen, hergestellt werden. Die Funktion „POWER CONTROL“ bewirkt, dass jeder Ein- bzw. Ausschalten eines Gerätes des Systems (üblicherweise des Verträkers) automatisch das Ein-/Ausschalten aller daran angeschlossenen Geräte, die diese Funktion unterstützt, bewirkt. Beachten Sie, dass alle Geräte, welche auf die Einschlaltsteuerung reagieren, im Ausschaltzustand nicht vom Netz getrennt, sondern in Bereitschaft geschählt sind. Als Verbindungskabel finds zweiadrige, mit 3,5 mm Klinkenstecker (mono) versehene Leitungen Verwendung. Für die Verbindung zwischen jeweils zwei Geräten wird eins dieser Kabel bestehtigt.

Ist die hier beschriebene Arbeitsweise nicht erwünscht, reicht es meist, die in thisem Abschnitt beschrieben Kabelverbindungen wegzulassen.

Der SV-226MKII besitzt zwei Ausgangsanschlüsse für die Einschaltsteuerung. Damit kann er das Schaltsignal für weitere Komponenten einer Stereoanlage erzeugen und ausgegeben. Zwei Geräte, welche das Schaltsignal erhalten sollen, konnen direkt an den beiden „POWER CONTROL"-Ausgängen (17) angeschlossen werden. Sind jedoch mehr als zwei Geräte, welche gesteuert werden konnen, angeschlossen, so ist es notwendig, die Steuerverbindung zwischen Vorversteller und weiteren zu steuernden Geräten über die Ausgänge der zwei direkt angeschlossenen Geräte zu führen. Zu dieser Zweck kann an den meisten Geräten einer der beiden „POWER CONTROL"-Anschlüsse als Signaleingang und der andere als Signalausgang verwendet werden. Auf diese Weise konnen theoretisch unendlich viele Geräte mit den Schaltimpulsen versorgt werden. Diese Methode, das Signal durch Ein- und Ausgänge der Geräte durchzuschleifen und diese somit zu verketten, wird auch als „daisy chaining" bezeichnet.

Viele der Geräte, welche durch ein Schaltsignal gesteuet werden konnen (nicht Vorverträger oder Vollverträger), besitzen zwei Anschlussbuchsen, welche nicht als Ein- oder Ausgang gekennzeichnet sind. In thisem Fall kann einer der beiden beliebig gewählt werden.

"POWER CONTROL"-Anschlüsse von Vor- oder Vollverträkern führen niemals untereinander verbunden werden! An alle anderen Geräte direkt oder indirectr nur ein Vor- oder Vollverträker über "POWER CONTROL"-Verbindung angeschlossen sein!

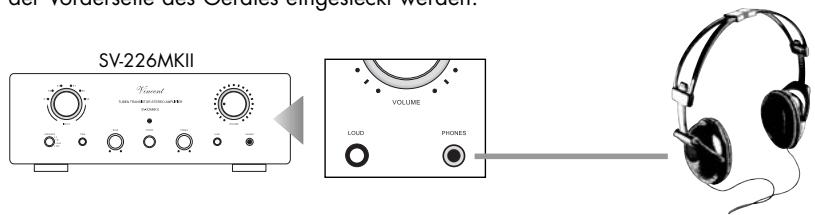

ANSCHLUSS EINES KOPFHÖRERS

Ein mit 6,3 mm Klinkenstecker ausgerüsteter Kopfhörer kann an die Kopfhörerbuchse „PHONES" (10) an der Vorderseite des Gerätes eingesteckt werden.

Dadurch werden die Laufsprecher abgeschelt. Es konnen alle Kopfhörer mit einer Impedanz zwischen 32 Ohm und 600 Ohm verwendet werden. Ungeeignete Kopfhörer mit zu niedriger Impedanz konnen den Verträger beschädigen oder unerwartet eine so hohe Lautstärke produzieren, dass Ihr Gehör geschädigt werden kann. Vor dem Einstecken sollte vorschshalber die Lautstärke am Drehknopf bzw. an den Tasten „VOLUME" (3)(20) reduziert werden.

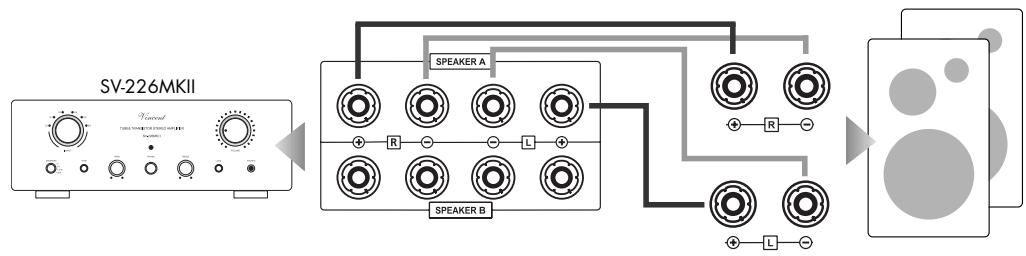

ANSCHLUSS DER LAUTSPRECHER

An den Verstärker SV-226MKII konnen entweder ein Lautsprecherpaar (A) oder auch zwei Lautsprecherpaare (A + B) angeschlossen werden. Beide Ausgänge besteht dem Stereosignal, wenn sie aktiviert sind (4). Für jeder Lautsprecher finden Sie am Gerät zwei Lautsprecherklemmen (positiv + und negativ - ), welche mit einer Seite eines Lautsprecherkabels verbunden werden. An jedem Klemmenpaar finden Sie eine Beschrifting (R oder L), welche anziegt, zu welcher Seite (rechts oder links) das Klemmenpaar gehört. Am Lautsprecher gibt es gleichartige oder ähnliche Anschlüsse, auch hier ist markiert, welcher Anschluss zu welchem Pol (+ oder -) gehört. Hier wird das andere Ende des dem Lautsprecher zugeordneten Lautsprecherkabels angeschlossen. Durch das LautsprecherkabelMUSS jeweils gleichartige Anschlüsse eines Klemmenpaares miteinander verbunden werden: die mit " + " markierte Klemme am Verstärker muss zum mit " + " markierten Anschluss des Lautsprechers führen. Die Skizze zeigt die Anschlüsse bei Verwendung eines Lautsprecherpaares. Soll ein zweites Lautsprecherpaar angeschlossen werden, so werden auf ähnliche Weise die Klemmen der unteren Anschlussreihe (,B^ ) mit den zusätzlichen Lautsprechern verbunden.

Wird jeder Laufsprecher ganz normal mit einem doppeladrigen Laufsprecherkabel verbunden, so müssen bei Laufsprechem mit Doppelanschluss (vier Laufsprecherklemen) die (meist mit den Laufsprechem gelieferten) Kontaktbrücken (meist keine Metallplätten oder kurze Kabelstückchen) jeweils zwischen den beiden Klemmen gleicher Polung (z.B. bereits mit „+“ beschrittete Klemmen) angebracht werden. Der mit „+“ und „R“ markierte Anschluss des Verständkers wird mit einem der mit „+“ markierten, gebrachten Anschüsse des rechten Laufsprechers verbunden. Der mit „-“ und „R“ markierte Anschluss des Verständkers wird mit einem der mit „-“ markierten, gebrachten Anschüsse des rechten Laufsprechers verbunden. Für das Laufsprecherkabel zwischen den Anschlüssen des linken Laufsprechers ist die entsprechende Zuordnung zu wahren.

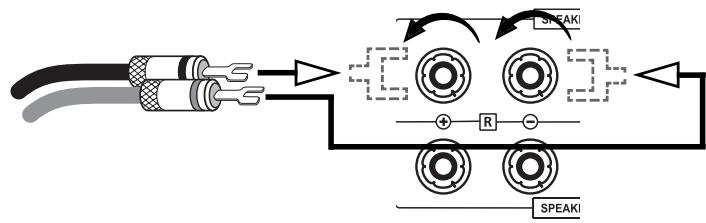

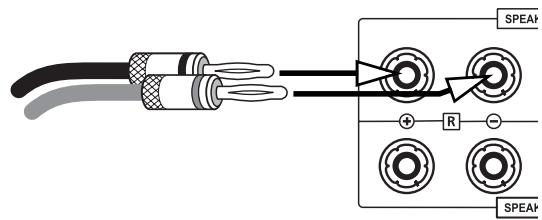

Wenn Sie konfektionierte Laufsprecherkabel mit 4 mm Bananensteckern verwenden, brauchen Sie nur die zwei Stecker eines jeder Laufsprecherkabels mit den zwei zugehörigen Klemmen zu verbinden. Die Schraubkappe der Klemme sollte im Uhrzeigersinn festgedreht werden.

Sollen Kabelschuhe verwendet werden, muss an jeder Klemme der Schraubkopf im Gegenahrzeigersinn gelost, der Kabelschuh daruntergeschoben und die Schraubkappe im Uhrzeigersinn festgedreht werden. Stellen Sie zur Vermeidung von Schäden sicher, dass der Anschluss fest sitzt und kein blankes Metall von den Kabelschuhen die Rückwand oder einen anderen Anschluss berührt.

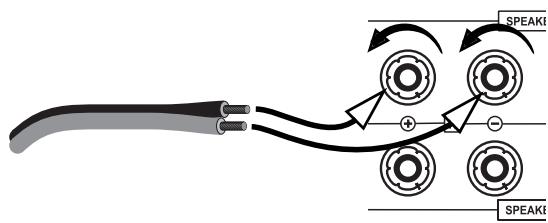

Wenn an das Lausprecherkabel keine Steckverbinder angebracht werden sollen, entfernen Sie ein ca. 1 cm langes Stück der Isolierung von jedem Endstück des Lausprecherdrahtes. Verdrillen Sie die blanke Litze, um Kurzschlüsse zu vermeiden. Drehen Sie den Knopf der Lausprecherklemme im Gegenahrzeigersinn, um ihn zu losen und führen Sie das blanke Drahtende in das nun freiigende Klemmenloch ein. Drehen Sie den Knopf nun im Uhrzeigersinn, um den Draht in der Lausprecherklemme festzuklemen. Achten Sie daraufuf, dass die Verschraubung fest ist.

Eine Besonderheit these Verstärkers ist die Mogglichkeit, zwei Laatsprecherpaare anzuschlieben und mittels eines Umschalters an der Vorderseite (4) einzeln ein- oder auszuschalten. Dies kann dazu verwendet werden, die Musikwiedergabe an den beiden Orten, an denen die Laatsprecherpaare aufgestellt sind, in beliebiger Kombination (nur A, nur B, A und B gemeinsam oder andere abgeschalte) zu aktivieren und zu deaktivieren, ohne die Laatsprecherkabel abziehen zu müssen.

Wenn Sie zwei Lautsprecherpaare (A und B) anschließen möchten, müssen alle verwendenten Lautsprecher eine Nennimpedanz von mindestens 8 aufweisen. Wir der Veränderer nur mit einem Lautsprecherpaar (A oder B) betrieben, können alle Lautsprechertypen mit einer Nennimpedanz von mindestens 4 angeschlossen werden.

Achten Sie auf die richtige Polung der Laufsprecherkabelanschluss. Der positive Kontakt ist mein stot rot und oft mit „+“ markiert. Die markierte Leitung des Laufsprecherkabels muss mit dem positiven Anschluss verbunden werden.

ANSCHLUSS DES NETZKABELS

Prufen Sie, ob die Stromversorgung Ihres Haushalts für das Gerät geeignet ist. Benötigte Spannung und Frequenz sind auf der Geräterückseite neben der Netzbuchse abzULEsen. Wenn die Stromversorgung geeignet ist, drücken Sie den Kaltgerätestecker des mitgelieferten Netzkabels fest in die Netzbuchse an der Geräterückwand. Verbinden Sie das andere Ende des Netzkabels mit einer Netzsteckdose.

BEDIENUNG DES GERÄTES

Aktion	Taste(n)	Beschreibung
Ein- und Ausschalten	POWER (7)	Das Gerät wird an der Gerätevorderseite ein- und ausgeschaltet. Ist der Schalter in der Ausschaltposition, ist das Gerät vom Stromnetz getrennt.Das Gerät besitzte keine Funktion der Betriebsbereitschaft (Standby). Im eingeschalteten Zustand leuchtete eine der LEDs am Eingangswahlknopf (1). Vor dem Einschlten wurde vorschalber die Lauststärkeeinstellung des Verträkcers (3)(20) reduziert werden. Im eingeschalteten Zustand wird das Signal für die Einschaltsteuerung „Power Control" (17) ausgegeben.
Eingangsquelle wahren	INPUT (1)Eingangs-wahltasten (19)	Am Gerät: Wird der Knopf „INPUT" im oder gegen den Uhrzeigersinn gedreht, werden nacheinander alle Eingangskanäe ausgewählt und dadurch zur Wiedergabe der an den entsprechenden Eingangsbuchsen (11) angeschlossenen Geräte gewechselt.An der Fernbedienung: Kurzes Betätigten der Taste für den gewürschten Eingangskanal (z.B. „S1") wechsel auf die Wiedergabe des Dort ange-schlossenen Gerätes.Die jeweils leuchtende LED über dem Eingangswahlknopf „INPUT" zeigt an, welche Quelle momentan ausgewähl ist. Vor dem Umschalten des Eingangskanals sollte vorschalber die Lauststärke (3)(20) reduziert werden!
Lauststärke des Systems verändern	VOLUME (3)VOLUME▲/▼(20)	Am Gerät: Drehen Sie den Drehknopf „VOLUME" im Uhrzeigersinn um die Lauststärke zu erhöhen, und im Gegenahrzeigersinn, um die Lauststärke zu verringern.An der Fernbedienung: Halten Sie die Taste „VOLUME▲" gedrückt, um die Lauststärke zu erhöhen. Verwenden Sie „VOLUME▼", um diese zu verringern.Die Lauststärkeeinstellung wirkt sich auf das Signal der Laustprecher und des Ausgangs „PRE OUT" (14) aus. Das Signal des Ausgangs „REC OUT" (13) bleibt davon unbeeinflusst. Wenn ein Kopfhörer an der Gerätevorderseite eingesteckt ist, wirkt die Lauststärkeregelung nicht mehr auf die Laustprecher, sondern auf diesen Kopfhörer.
Laustprecher und Vorstufenausgang stummschalten	MUTE (18)	Die Stummschaltung kann nur mit der Fernbedienungstaste bet Bettig werden. Sie schaltet die Laustprecher, den Vorverstärkerausgang „PRE OUT" (14) sowie den Kopfhörer und den Aufnahmeausgang „REC OUT" (13) ab. Durch erneutes Betätgien wird die ursprünglich eingestellte Lauststärke wiederhergestellt.
Höhenanteile des Klangs verändern	TREBLE (8)	Mit dem Drehregler „TREBLE" an der Gerätevorderseite beeinflussen Sie den Anteil der höheren Töne des Klangbilds. Drehung im Uhrzeigersinn verfürtkt die eingestellte Intensität, Bewegung im Gegenahrzeigersinn verringgert die Intensität. Die Einstellung wird nur wirksam, wenn der „TONE"-Knopf (5) gedrückt ist. Die Klangregelung wird sich auf das Signal der Laustprecher und des Ausgangs „PRE OUT" (14) aus.Das Signal des Ausgangs „REC OUT" (13) bleibt davon unbeeinflusst.

BEDIENUNG DES GERÄTES

Aktion	Taste(n)	Beschreibung
Bassanteile des Klangs verändern	BASS (6)	Mit dem Drehregler „BASS“ an der Gerätevorderseite beeinflussen Sie den Anteil der tieferen Töne des Klangbilds. Drehung im Uhrzeigersinn verstärkt die eingestellte Intensität, Bewegung im Gegenuhrzeigersinn verringgert die Intensität. Die Einstellung wird nur wirksam, wenn der „TONE“-Knopf (5) gedrück ist. Die Klangregelung wird sich auf das Signal der Laatsprecher und des Ausgangs „PRE OUT“ (14) aus. Das Signal des Ausgangs „REC OUT“ (13) bleibt davon unbeeinflusst.
Klangregelung (BASS/TREBLE) abschalten	TONE (5)	Soll der Klang nicht verändert werden, empfehlts es sich, die Klangregelung (BASS, TREBLE) mit dieser Knopf an der Gerätevorderseite abzuschalten. Wenn der Knopf gedrück ist, ist die an den Klangreglern (6)(8) eingestellte Klangbearbeitung wirksam. Wenn der Knopf nicht gedrück ist, werden die beiden Klangregler in der Vorstufe umgangen und die Signale der Quelle werden durch den eingebauten Vorversteller nicht im Frenzung gehalt verändert. Die Klangregelung wird sich auf das Signal der Laatsprecher und des Ausgangs „PRE OUT“ (14) aus. Das Signal des Ausgangs „REC OUT“ (13) bleibt davon unbeeinflusst.
Klangbearbeitung für niedrige Laustürke	LOUD (5)	Die Loudness-Funktion wird mit thisem Knopf an der Gerätevorderseite betätiggt. Sie ist ein Leistungsmerkmal von Audio-Verträkern, das es dem Bediener erhögt, per Knopfdruck tiefe und hohe Frenzen anzu-heben. Die Loudness-Funktion korrigiert damit den Lauststärkeeindruck bei niedriger Laustürke. Dies ist notwendig, weil das menschliche Gehör bei niedriger Lauststärke hohe und tiefe Frenenzanteile bei identisch Schalldruck viel leiser wahrnimmt als die Mitten (Tonfrequenzum 1 kHz). Diese Funktion soll nur bei niedriger Lauststärke verwendet werden. Sie hat keinen Einfluss auf das Signal des Ausgangs „REC OUT“ (13).
Die Laatsprecherpaare A und B einzeln aktivieren oder deaktivieren	SPEAKERS (4)	Mit thisem Drehschalter konnen Sie die beiden Laatsprecherpaare A und B in beliebiger Kombination ein- und ausschalten. Wenn der Knopf auf „A“ eingestellt ist, besteht nur das an den Anschüssen „SPEAKER A“ angeschlossene Laatsprecherpaar das Ausgangssignal. Werde der Knopf auf „B“ eingestellt, besteht nur das an den Anschüssen „SPEAKER B“ angeschlossene Laatsprecherpaar das Ausgangssignal. In der Schalterstellung „A+B“ werden beide Laat-sprecherpaare parallel vom Verträker versorgt. Im Schaltzustand „OFF“ sind beide Laatsprecherpaare abgeschalte. Im Gegensatz zur Stummschaltung (MUTE) bleiben die Ausgangssignale des Vorverträker-ausgangs „PRE OUT“ (14) und des Aufnahmeausgangs „REC OUT“ (13) aber in jedem dieser Fälle aktiv.

WEITERETIIPPS

Einspielzeit/Aufwärmen

Ohre Audio-Geräte benötigen eine gewisse Zeit bis sie ihre klangliche Höchstleistung erreichen. Dieser Zeitraum ist für die verschiedene Komponenten Ihres Systems sehr unterschied. Bessere und gleichformigere Leistung erhalten Sie während der Zeit, die das Gerät eingeschaltet bleibt.

Nutzen Sie die Erfahrung Ihres Fachhändlers!

Netzbrummen

Bestimmte Quellgeräte konnen im Verbund mit dem Verstärker zu einem über die Lautsprecher hörbaren Brummgeräusch führen, dessen Lautstärke sich mit dem Lautstärkeregler beeinflussenlässt. Dies ist kein Hinweis auf einen Mangel eines ihrer Audio-Produkte, muss aber durch entsprechende Maßnahmen verhindert werden. Generell kann jeder an den Verstärker angeschlossene, ebenfalls netzbetriebene und mit dem Schutzleiter des Stromnetzes verbundene Gerät these Problem hervorrufen.

Dieses Phenomen wird erfahrungsgemäß entweder durch den Antennenanschluss des Tuners bzw. Fernsehers oder in Verbindung mit Personalcomputer, elekrostatischen Lautsprechnern, Subwoofern, Plattenspielern oder Kopfhörerverstärkern hervorgerufen, sofern eine Audioverbindung zum Veränder besteht.

Eine weitere mögliche Quelle für Brummstörungen stellt die elektromagnetische Einstrahlung des Netzteiles anderer Geräte (z.B. Verträker, Receiver, CD-Player, Tuner usw.) auf das Tonabnehmersystem eines angeschlossenen Plattenspielers dar. Solche Fehlerursachen kann man leicht selbst ermitteln, indem man die Aufstellung des Plattenspielers gegenüber den anderen Geräten verändert.

Das Massepotential aller Signale ist in fast jedem elektrischen Gerät an einem zentralen Punkt zusammenfasst. Dort finden sie/genau einmal eine gemeinsame Verbindung.Solle ein Schutzleiter vorhanden sein, hat er immer an einer strategisch günstigen Stelle eine unlösbare Ver-. binding mit dem Gehäuse und beiden werden meinst auch genauomal am zentralen Massepunkt mit angeschlssen.So wird auch die abschirmende Wirkung des Gehäuses erzeugt. Manche Geräte besitzen einen Masse-Trennschalter (GND SWITCH) an der Geräterückseite. Wenn dieser eingeschaltet ist (sich in der Position "ON"befindet), sind Schutzleiter und Gehäuse gemeinsam vom Massepunkt abkoppelt, die Schutzleiterwirkung bleibt erhalten.

Ist das Brummgeräusch durch eigene Versuche nicht zu beseitigen, wird Ohnen Ihr Fachhändler weiterhelfen.

FEHLERSUCHE

Symptom	Mögliche Fehlerursache	Abhilfe
Keine Funktion nach Betätigung des Netzschalters	Netzkabel nicht an eine betriebsbereite Steckdose angeschlossen.	Stellen Sie eine Verbindung zu einer Funktionierenden Steckdose mit der geeigneten Netzspannung her.
	Netzkabel nicht fest in die Steckdose und die Gerätbuchse gesteckt oder defekt.	Prüfen Sie das Netzkabel, tauschen Sie es gegebenenfalls gegen ein geeignetes Kalt-gerätekabel aus und drücken Sie dessen Stecker fest in die Steckdose und auf der anderen Seite in die Netzbuchse des Gerätes.
	Gerätesicherung oder Gerät defekt.	Kontaktieren Sie ihren Fachhändler.
Kein Ton obwohl Gerät ein-geschaltet und be-triebsbereit ist (eine der LEDs am Eingangswahlknopf (1) an der Geräte-vorderseite leuchtet)	Das momentan eingestellte (1)(19) Quellgerät gibt kein Signal aus.	Starten Sie die Wiedergabe der ange-schlossenen Signalquelle.
	Eine der Audio-Einstellungen eines ange-schlossenen DVD-Players (analog/digital) ist nicht richtig gewählt.	Korrigieren Sie die Einstellungen im Setup des Players.
	Ausgang des Quellgerätes nicht oder falsch bzw. nicht mit dem gewünschten Eingangs-anschluss des Verstärkers verbunden.	Korrigieren Sie den Anschluss der Signalquelle.
	Falscher Eingangskanal am Verstärker gewählt.	Korrigieren Sie die Eingangswahl (1)(19).
	Lautstärke (VOLUME) zu niedrig eingestellt.	Erhöhen Sie vorsichtig die Lautstärke (3)(20).
	Der Verstärker ist stummgeschaltet (Mute-Funktion).	Deaktivieren Sie die Stummschaltung (Taste „MUTE" (18)).
	Ein Kopfhörer ist noch eingesteckt (10) und deshalb sind die Lautspricher abgeschält.	Ziehen Sie den Stecker des Kopfhörers aus dem Gerät. Vorsichtshalber soll vorher die Lauststärke reduziert werden.
	Am Drehknopf „SPEAKERS" (4) wurden ange-schlossene Lautsprecherpaare abgeschält.	Bringen Sie diesen Drehknopf in eine für die angeschlossenen Lautprecher geeignete Stellung (z.B. „A" falls ein Paar Lautprecher an den Klemmen „SPEAKER A" (12) ange-schlossen sind.).
	Die Lautsprecherkabel sind nicht richtig mit den Anschlussklemen des Verstärkers ver-bunden oder defekt.	Prüfen und befestigen Sie die Lautsprecher-kabel an den Klemmen des Verstärkers (12) und an den Anschlüssen der Lautspricher.
Ton-Wiedergabe eines Kanals faktioniert nicht	Das Quellgerät gibt nur auf einem Kanal ein Signal aus.	Prüfen Sie das Quellgerät, z.B. an einem anderen Verstärker.
	Eines der Signalkabel zwischen Quellgerät und Verstärker ist nicht fest eingesteckt oder defekt.	Prüfen und befestigen Sie diese Kabel.

FEHLERSUCHE

Symptom	Mögliche Fehlerursache	Abhilfe
	Eines der Laufsprecherkabel ist nicht richtig an den Verständner angegeschlossen oder defekt.	Prüfen und befestigen Sie die Laufsprecherkabel an den Klemmen des Verständners und an den Anschlüssen der Laufsprecher.
Schlechte Tonqualität	Anschlüsse der Kabelverbindungen sind lose, die Anschlüsse verschmutzt oder ein Kabel defekt.Die Klangeinstellungen an den Knöpfen „TREBLE" oder „BASS" sind nicht richtig gewählt.Ein Plattenspieler wurde ohne Zwischenge-schaltete Phonovorstufe (Entzerrervorstufe) an einen der Hochgeleistungene angeschlossen.	Prüfen Sie die Audio-Anschlüsse.Prufen Sie die dORT gewährten Einstellungen.Schließen Sie eine Phonovorstufe im Signalweg zwischen Plattenspieler und Verständner an.
Über die Fernbedienung können keine Funktionen ausge-führt werden	Keine Batterien in das Handgerät eingelegt, Batterien nicht richtig eingelegt oder verbraucht.Die Sichtlinie zwischen Fernbedienung und Gerät ist versperrt, die Reichweite wurde übersritten oder das Handgerät wurde aus zu weit seitlicher Position betätigter.Gerät nicht eingeschaltet.	Prüfen und ersetzen Sie ggf. die Batterien.Versuchen Sie, die Fernbedienung nur bei freiher Sicht auf die Gerätefront, innerhalb von 7m Entfernung und möglich frontauf das Gerät zu halten.Schalten Sie das Gerät ein.
Tiefton-Bruppen zu*hören	Siehe Abschnitt „Netzbruppen" im Kapitel „Weitere Tipps".

TECHNISCHE DATEN

Frequenzgang:

Nennausgangsleistung 8 Ohm:

Nennausgangsleistung 4 Ohm:

Eingangsempfindlichkeit:

Klirrfaktor:

Signal-Rausch-Abstand:

Eingangsimpedanz:

Netzanschluss:

Eingänge:

Ausgange:

MaBe (BxHxT):

Gewicht:

Farbe:

Rohren der Eingangssstufe:

5 Hz - 50 kHz ±1 dB

2× 100 Watt

2 × 200 Watt

180mV

< 0,1% (1 kHz, 1 W)

90dB

47 kOhm

230 V/50 Hz

6 x Cinch stereo

1 × REC stereo Cinch, 1 × PRE stereo Cinch,

2 × 3,5 ~mm Klinkenbuchse (Power Control),

1 × 6,3 ~mm Klinkenbuchse (Kopflörer),

LS-Klemmen für 4 Laufsprecher

430× 150× 435mm

20 kg

schwarz/silber

3×12AX7

LEXIKON/WISSSENSWERTES

Audio-Quellen/Audio-Quellgeräte

Komponenten ihrer HiFi-Anlage und alle weiteren Geräte, deren Ton Sie über das System hören möhen und dazu an den Vor-, Vollverträker oder Receiver anschließen. Dazu gehören CD-Player, DVD-Player, Tuner (Radios), Kassettenspieler, DAT-Recorder, Personalcomputer, Schallplattenspieler, portable Audiogeräte und weitere.

Dynamik

Unterschied zwischen den leisesten und dem lautesten Tönen, die in Audio-Signalen (ohne Verzerrun-gen oder Übergang in Rauschen) möglich sind.

Eingangsempfindlichkeit

Begriff für diekleinste Eingangsspannung, die bei maximaler Lautstärkeeinstellung des Verstarkers die maximale Ausgangsleistung bewirkt. Beispiele: 100mV bis 500mV (Millivolt)bei Hochpegelein-gangen, 2mV bis 5mV am Phono-MM-Eingang oder 0,1mV bis 0,5mV am Phono-MC-Eingang.

Pegel

Eine Art der Darstellung jeder physikalien Gröbe; gebrächliches Maß für Signalspannungen und Lautstärke. Wird in Dezibel (dB) angegeben. Als Spannungen „auf Line-Pegel" werden Signalspannungen unterhalb 1V bezeichnet, die als Musik-Signale für Veränder-Eingänge geeignet sind. Eingänge des Veränderkers (in der Regel als Cinch-Buchse ausgeführ't), die für Signale des CD-Players, Kassettenrecorders, DVD-Players usw. vorgenommen sind, werden auch als „Line-Level-Eingänge" oder „Hochpegel-Eingänge" bezeichnet.

RCA/Cinch

RCA ist die amerikanische Bezeichnung für die koaxialen Cinch-Steckverbindungen als Abkürzung für „Radio Corporation of America", den Namein einer US-amerikanischen Firma. Sowohl Stecker als auch verwendete Kabel bestehen aus einem stab-förmigen Innenleiter und einem zylinderhüllenförmigen Außenleiter. Damit lasst sich ein Mono-Audiosignal oder ein Videosignal übertragen. Im Vergleich mit der XLR-Steckverbindung wird diese Verbindungsart auch „unsymmetrische Signalverbindung" ("unbalanced") genannt.

SAFETY GUIDELINES

Bewahren Sie die Kaufquittung zusammen mit der Bedienungsanleitung auf. Die Kaufquittung dient ihren als Nachweis für den Beginn der Garantiezeit. Die Seriennummer befindet sich an der Rückseite des Gerätes.
