BEDIENUNGSANLEITUNG SP-995 VINCENT

Mono-Endveränder mit Class-A-Schaltung

Sehr geehrter Kunde,

wir danken Ohnen für das Vertrauen, welche Sie uns durch die Entscheidung für diesen hochwertige Audio-Produkt, das Ihr hem hohen Anspruch an Klang- und Verarbeitungsqualität gerecht wird, entgegenbringen. Auch wenn Sie verstandlicherweise sofort beginnen sollen, das Gerät zu verwenden,lesen Sieitte vor dem Aufstellen und Anschlieben theses Handbuch sorgfältig durch. Es wird Ohnen bei der Bedienung und der optimalen Nutzung des Gerätes in Ihr System halten, selbst wenn diese durch ihren Fachhändler installiert wurde.

Bitte beachten Sie vor allem die Sicherheitshinweise, auch wenn einige davon offensichtlich erschieren * 們 ogen. Um Ihnen verwendete Fachbegriffe zu erlautern, ist ein kleines Lexikon im Anhang enthalten. Bei eventuellen Fragen steht Ihnen Ihr Fachhändler gern zur Verfugung, er ist auch Ihr Ansprechpartner im Fall der Garantie-Inanspruchnahme oder fur Reparaturen nach dem Gewährleistungszeitaum. Er ist in jedem Fall interessiert daran, dass Sie ihm ihre Erfahrungen mit Vincent-Produkten mitteilen.

Viel Freude mit unseren / Ihr dem Produkt wünscht Ihnen

Ihr Vincent-Team

Dear Customer,

Sicherheitshinweise	4
Weitere Hinweise	5
Lieferumfang	6
Beschreibung des Gerätes	6
Installation	9
Bedienung des Gerätes	15
Weitere Tipps	16
Fehlertabelle	17
Technische Daten	18
Lexikon/Wissenswertes	19

deutsch

Dieses Gerät wurde unter strengen Qualitätskontrollen gefertigt. Es entspricht allen festgelegten internationalen Sicherheitsstandards. Trotzdem sollen den folgende Hinweise vollständig gelesen und beachtet werden, um eine Gefährung zu vermeiden:

Das Gerät nicht öffnen! Gefahr des elektrischen Schocks!

Es befinden sich keine vom Benutzer zu wartenden Teile im Gerät.

Wartung/Veränderungen

Alle Betriebsmittel, die an die Netzspannung des Haushalts angeschlossen sind, können o nutzer bei unsachgemäßer Behandlung gew werden. Überlassen Sie die Wartung qualif. Fachpersonal. Das Produkt ist nur für den An 230Volt/50Hz Wechselspannung, fur contactsteckdosen und die Verwendung in genen Räumen zugelassen. Durch Verände im Gerät oder an der Seriennummer erlis Garantieanspruch. Lassen Sie die Gerätesion nach einem Fehlerfall nur von Fachpersono ein Exemplar gleichen Typs ersetzen.

Feuchtigkeit/Hitze/Vibrationen

Der Kontakt elektrisch betriebener

Geräte mit Flüssigkeiten, Feuchtigkeit, Regen oder Wasserdampf ist für diese Geräte und deren Benutzer gefährlich und unbedingt zu vermeiden. Achten Sie darauf, dass weder Flüssigkeiten noch Objekte in das Gerät gelangen (Lüftungsschlitze etc.). Es muss sehr vom Stromnetz getrennt und vom Fachmann untersucht werden, falls dies geschehen ist. Setzen Sie das Gerät nie hohen Temperatoren (Sonnenein-strahlung) oder starken Vibrationen aus.

Netzkabel/Anschluss

Ziehen Sie stets den Netzstecker und nie am Netzkabel, wenn Sie die Verbindung zum Stromnetz trennen wollen. Stellen Sie sicher, dass beim Aufstellen des Gerätes das Netzkabel nicht gequetscht, extrem gebogen oder durch scharfe Kanten beschädigt wird. Fassen Sie das Netzkabel nicht mit nassen oder feuchten Handen an. Verwenden Sie das im Lieferumfang enthaltene oder andere Netzkabel von Vincent.

Ausschalten

Schalten Sie das Gerät jeges Mal aus,
bevor Sie andere Komponenten bzw. Laufsprecher
anschreiben oder entfernen, es vom Stromnetz trennen bzw. daran anschreiben, es länger Zeit nicht benutzten oder dessen Oberfläche reinigen wollen.
Warten Sie danach bei Vollverständern, Endstufen und Receiving ca. eine Minute, bevor Sie Kabelverbindungen trennen bzw. herstellen.

Wärmeentwicklung

Achten Sie darauf, dass um das Gerät ein Abstand von 5 cm frei bleibt und die Umgebungsluft zirkulieren kann (keine Aufstellung in geschlossenen Schranken). Lüftungsöffnungen dürfen nicht verdeckt werden.

Lautstärke

Die maximal erträge Lautstärke wird stets [4] weit unterhalb der maximal möglichen Einstellung am Verträger erreicht. Gehen Sie deshalb vorsichtig mit der Lautstärkeeinstellung um, damit Hörschäden vermieden werden. Damit Sie sich nicht unbeabsichtigt hoher Lautstärke aussetzen, stellen Sie vor dem Wechsel des Eingangskanals stets einen niedrigen Wert ein.

Reinigen

Ziehen Sie vor dem Reinigen der Außenflächen des Produkds den Netzstecker. Verwenden Sie möglichst ein weiches, flusenfreies, angefeuchtes Tuch. Verzichten Sie auf Scheuermittel, Lösungsmittel, Verdünner, entzündliche Chemikalien, Politumen und andere Reinigungssprodukte, die Spuren hinterlassen.

WEITEREHINWEISE

Aufstellen des Gerätes

Die Art der Aufstellung der Anlage hat

klangliche Auswirkungen. Stellen Sie diese deshalb nur auf eine davon geeignete, stabile Unterlage. Um das Klangpotential Ihr's Systems optimal auszunutzen, empfehlen wir, die Geräte auf Vincent Racks zuplatzieren und nicht aufeinander zu stellen.

Elektronik Altgeräte

Dieses Gerat unterliegt den in der

europeanen Richtlinie 2002/96/EC festgelegten Bestimmungen, deren gesetzliche Umsetzung in Deutschland durch das Elektro- und Elektronikgeräte-Gesetz (ElektroG) geregelt ist. Dies ist durch das Symbol eines durchgestruchenen Abfall-eimers auf dem Gerät gekennzeichnet.

Für Sie als Endverbraucher bedeutet das:

Alle nicht mehr verwendeten Elektro- und Elektronik-Altgeräte müssen getrennt vom Hausmüll über darauf staatlich vorgesehene Stellen entsorgt werden. Damit vermeiden Sie Umweltschäden und helfen mit, die Hersteller zur Produktion von langbeigen oder wieder verwendbaren Produkten zu motivieren. Weitere Informationen zur Entsorgung des alten Gerätes erhalten Sie bei der Stadtverwaltung, dem Entsorgungsamt oder dem Geschäft, in dem Sie das Produkt erworben haben.

CE-Zeichen

Dieses Gerät erfüllt die gültigen EU-Richtlinien zur Erlangung des CE-Zeichens und entspricht damit den Anforderungen an elektrische und elektronische Geräte (EMV-Richtlinien, Sicherheitsrichtlinien und den Richtlinien für Niederspannungsgeräte).

Erklärungen/Hinweise

Dieses Dokument wurde verfasst von

Andreas Böer. Es ist ein Produkt der Sintron Vertriebs GmbH, 76473 Iffezheim undarf ohne ausdrückliche und schriftliche Genehmigung weder komplett noch auszugswise kopiert oder verteil werden.

Vincent ist ein eingetragenes Warenzeichen der Sintron Vertriebs GmbH, 76473 Iffezheim.

Vincent arbeitet ständig an der Verbesserung und Weiterentwicklung seiner Produkte. Deshalb bleiben Änderungen an Design und technischer Konstruktion des Gerätes, sofern sie dem Fortschritt dienen, vorbehalten.

Der Inhalt dieser Anleitung hat lediglich Informationscharakter. Er kann jederzeit ohne vorherige Ankündigung geändert werden und stellt keine Verpflichtung seitens des Markeninhabers dar. Diese übernimmt keinerlei Verantwortung oder Haftung für Fehler oder Ungenaugigkeiten, die möglicherweise in dieser Bedienungsanleitung enthalten sind.

Aufbewahren der Verpackung

Wir empfehlen Ohnen ausrücklich, nach Mogglichkeit die Originalverpackung fur spate Transportzweck aufzubewahren. Transportschäden treten bei ungeeignet verpackten HiFi-Geräten zahlig auf. Dadurch, dass die Originalverpackung exakt zum Gerät passst, wird das Risiko einer Beschädigung während eines notwendigen Transportes gemindert.

Erläuterung der grafischen Symbole

Der Blitz weist Sie daraufhin, dass im Gerät gefährliche Spannungenvorhanden sind, die einen Stromschlag verursachen können.

Das Ausrufezeichen macht Sie auf besonderss wichtige Hinweise bezüglich Bedienung und Wartung aufmerksam.

Der Zeigefinger kennzeichnet nutzliche Informationen und Hinweise für den Umgang mit dem Gerät.

LIEFERUMFANG

Bitte prüfen Sie den Inhalt der Verpackung, diese sollentzlich zum Gerät folgenden Zubehör enthalten:

1Netzkabel
- 1 Kabel für die Einschaltsteuerung ( „POWER CONTROL" )
-这意味着Handbuch

BESCHREIBUNG DES GERÄTES

Obwohl Vincent auch für Mehrkanthonanlagen und Heimkinos langbeige und überlegene Komponenten herstellt, fühlen sich die Vincent-Entwickler besonders der Stereo-Tradition verpflichtet. Besonders in dieser Segment ist der klangliche Fortschritt bei Auftrennung in Vor- und Endverstärker deutlich. Wir sind der Meinung, dass eine Verwendung von allzu preisorientiert aufgebauten Vor- und Endverstärkern diese Bemühungen durch kompromissbedingt geringere Klangqualität genau wieder zunichte macht. Aus thisem Grund stellt Vincent auch bei Monoendverstärkern keine „Einsteigermodelle" her. Das ist auch deswegen sinnvoll, weil unabhängig jeglicher Entwicklung auf dem Audio-Markt und unabhängig davon, welche Art Audio-Anlage aufgebaut werden soll, es eine Gerätekategorie gibt, deren Komponenten in jeder zukünftig zusammengestillten Anlage weiterverwendet werden konnen: die Endverstärker! Denn egal, welches die Datenträger oder Datenformate der Zukunft sind, der Ton muss stets den Weg zum Laufsprecher finden.

Der SP-995 ist ein vielfeitig einsetzbarer MonoEndversteller aus Vicents solidLine. Seine Schaltung ist vollsymmetrisch unter Verwendung von 16 SANKEN Feldeffekttransistoren (FET) aufgebaut. Seine Besonderheit ist die Möglichkeit der Umschaltung zwischen den beiden Versteller-Betriebsvarianten „Class A" und „Class AB". Im Class-A-Betrieb gibt eine besonderes saubere Übertragungskennlinie Verzerrungen keine Chance, gleichzeitig ist die aufgenommene Leistung des

Verständern ohne Signal (oder bei einzelnen Eingangssignalen) vielhigher als im Class-AB-Betrieb.
These Endstufe kann jederzeit zwischen beiden Betriebsarten umgeschaltet werden.

Ergebnis von aufwändiger Entwicklungsarbeit und strenger Bauteileauswahl ist ein Endversteller, welche nicht nur klanglich kein Konkurrenz hat, sondern durch überreichliche Leistungsreserven in den unterschiedlichen Anschluss-Situationen im Verbund mit allen Lautsprechemn nie die Kontrolle verliert. Durch die Ausstattung mit sowohl Cinchals auch XLR-Eingangsanschluss kann der Versteller auch symmetrisch angesteuert werden. Weil zwischen beiden Eingangsanschlüssen umgeschaltet werden kann, ist es möglich, diesen Endversteller in zwei Anlagen gleichzeitig zu integrieren. Höchste Verarbeitungsqualität und ein hervorragendes Preis-Leistungs-Verhältnis sind selbstverständlich. Eine weitere Besonderheit these Gerätes ist die Einschaltsteuerungsfunktion „POWER CONTROL", mit welcher das Gerät auf Ein-/Ausschaltsignale reagieren kann.

An die Seite dieser Endstufen lasst sich ein Stereo-Vorversteller (z.B. Vincent SA-93Plus) oder eine Mehrkanal-Dekodervorstufe (SAV-C-Reihe) stellen. Zusammen mit CD-Player, DVD-Playern, Tunern sowie den Laufsprechern, HiFi-Möbeln und Laufsprecherkabeln des Vincent-Sortiments konnen unter Verwendung theses Stereo-Endverstellers die entsprechlichsten, perfekt harmonierenden Systeme aufgebaut werden.

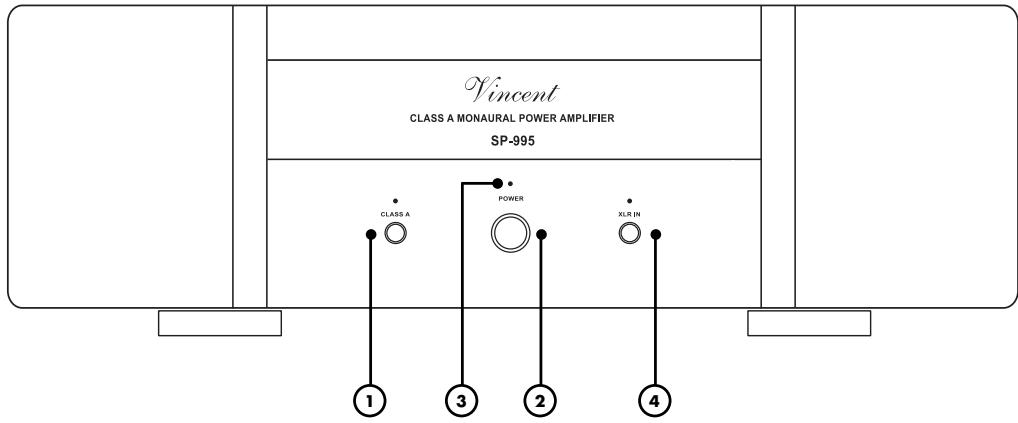

VORDERANSICHT

1. CLASS A:

Betriebsart der Verstärkerschaltung
Dieser Taster wechselt die Verstärkerschozwischen Class-A-Betrieb und Class-AB-BeNützlich, falls die stärkere ErwärungGerätes, welche im klanglich interessarClass-A-Betrieb auftritt, vermieden werden s

2. POWER: Netzschalter

Dieser Taster schaltet das Gerät ein und in die Bereitschaft. Ist ein Kabel am Eingang des „POWER CONTROL“-Anschlussfeldes (7) angesteckt,

bestimmt das darüber anliegende Schaltsignal, ob das Gerät eingeschaltet oder in Bereitschaft ist und der Taster „POWER" ist ohne Funktion.

3. POWER-LED

Leuchtet, solange das Gerät eingeschaltet und aktiv (nicht in Bereitschaft) ist.

4. XLR IN: Umschalter für Eingangssanschluss

Hiermit wird gewählt, welcher der beiden Anschlüsse des Verstärkereingangs an der Geräte-rückseite (Cinch oder XLR) (6) verwendet wird.

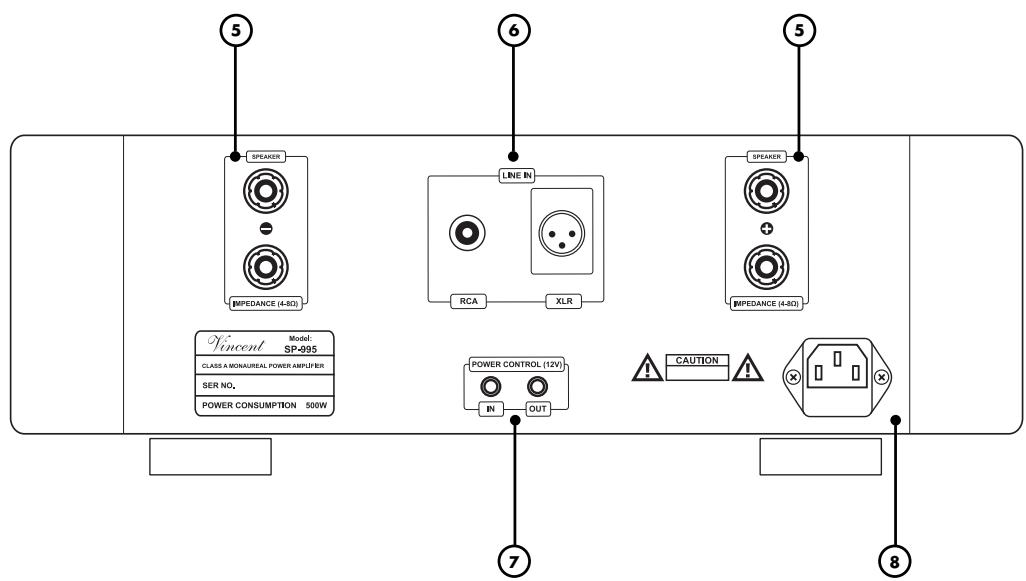

RÜCKANSICHT

5. SPEAKER:

Lautsprecheranschlussklemmen

Ausgangsbuchsen mit Schraubklemmen zum Anschluss von einem oder zwei Lautsprechnern. Es konnen Lautsprecherkabel mit 4mm Bananensteckern verwendet werden.

6. LINE IN: Eingang für vorverständiges Mono-Audiosignal

Einer der beiden Anschlüsse these Engangs wird mit dem Ausgangsanschluss des Vorverstärkers für den gewünschten Kanal verbunden. Zum Beispiel mit „PRE OUT R", wenn der SP-995 für den Laufsprecher des rechten Stereo-Kanals verwendet werden soll. Es kann immer nur einer der beiden Anschlüsse des Engangs verwendet werden, der Umschalter „XLR IN" (4) an der Gerätevorderseite muss sich in der richtigen Einstellung befinden. Keine Hochpegelquelle anschließen!

7. POWER CONTROL: Einschaltsteuerung

Über diese Klinkenbuchsen (3,5mm) werden die Signale zur Einschaltsteuerung (POWER CONTROL) empfangen und weitergesendet. Sobald eine „POWER CONTROL“-Verbindung am Eingang des „POWER CONTROL“-Anschlussfeldes angebracht ist, bestimmt ausschließlich das darüber anliegende Signal, ob der SP-995 eingeschaltet oder in Bereitschaft ist. Der Taster „POWER" (2) an der Gerätevorderseite ist dann ohne Funktion.

8. Netzbuchse mit Sicherungshalter

Bringen Sie hier das Netzkabel an und verbinden Sie es mit der Stromversorgung. Das keine Kunststoff-Gehäuse an der Unterseite der Netzbuchse beinhaltet die Gerätesicherung. Beachten Sie dazu die Sicherheitshinweise.

INSTALLATION

Stellen Sie die Kabelverbindung in der nachfolgenden genannten Reihenfolge her. Bringen Sie erst zuletzt das Netzkabel an und verbinden es mit der Steckdose.

ZUR BESONDEREN BEAuchtUNG

Entfernen der Schutzkappen

Vor der ersten Installation müssen von allen verwendeten Anschlüssen an der Gerätherückseite die Kunststoff-Schutzkappen entfernt werden.

Kabels ist in jedem Fall gleich. Solange beide verbundenen Geräte derselben Norm entsprechen, ist die Signalverbindung richtig. Dies ist immer der Fall, wenn beide von Vincent hergestellt wurden. Werden zwei Geräte entsprechlicher Norm verbunden, wird dadurch das Signal invertiert. In dieser Fall muss die Signalbelegung an einer Seite der Verbindung geändert werden. Ihr Fachhändler wird Sie damit unterstützen.

Cinch-Anschlüsse

Das Berühren des mittleren Kontaktstiftes des Cinch-Steckers mit dem äußeren Kontakt der Cinch-Buchse kann bei eingeschalteten Geräten im schlimmsten Fall zur Beschädigung der Geräte führen. Nehmen Sie deshalb niemals Änderungen an den Kabelverbindungen vor, während die Geräte eingeschaltet sind!

Laufsprecheranschluss

Es ist empfehlenswert, konfektionierte Lautsprecherkabel zu verwenden, anstatt die Innenleiter (Litze) der Kabel direkt anzuklemen. Bananenstecker oder Kabelschuhe bieten höhere Sicherheit gegen Kurzschlüsse und Beschädigung der Lautsprecher oder des Verständers.

Sorgen Sie davon, dass blanke Laufsprecherdrechte sich niemals gegenseitig oder das Metall der Gehäuserückwand berühren können!

Achten Sie auf korrekten Anschluss der positiven und negativen Laufsprecherdrechte. Vertauschter Anschluss macht sich durch verringerte Klangqualität bemerkbar.

Verwenden Sie nur Laufsprecher mit einer Nennimpedanz von mindestens 4

XLR-Anschlüsse

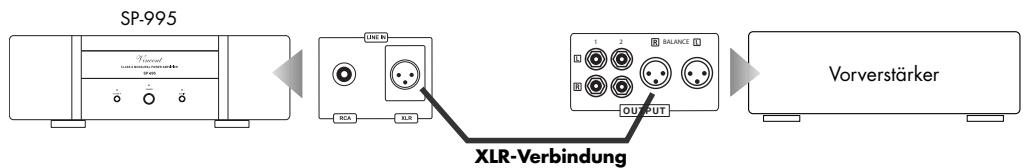

Beachten Sie, dass europäische und US-amerikanische XLR-Signalbelegung unterschied sind. Dieses Vincent Gerat verwendet das europäische System nach dem Standard AES14-1992 der „Audio Engineering Society". Der Aufbau des

Kabel und Steckverbindungen

Achten Sie darauf, dass alle Steckverbindungen fest sitzen. Unzureichende Anschlüsse konnen Störgeräische, Ausfälle und Fehlfunktionen verursachen.

-Falsch-

-Richtig

Um das Klangpotential der Komponenten voll auszuschöpfen, sollenn nur hochwertige Lautsprecher- und Verbindungskabel, beispielsweise Vincent Kabel, verwendet werden. Bevorzugen Sie geschirmte Audio-Kabel. Ihr Fachhändler wird Sie gern这点bezüglich beraten.

ANSCHLUSS EINES VORVERSTÄRKERKANALS

Dieser Endversteller ist mit einem Audio-Eingang „LINE IN" (6) versehen, an welchem das Gerät das vorverstärkte Signal eines Audio-Kanals (R, L, CENTER o.ä.) erwartet. Dies ist die Audio-Information, welche der SP-995 für einen oder zwei Laufsprecher aufbereitet.

Hinweis:

An diesen Eingangarfkeine Quelle mit Standard-Hochpegelsignal (,L I N E O U T^ ) angeschlssen werden. Er ist nur fur vorverstarkte Signale (z.B. PRE OUT" vorgesehen.

Dieser Audio-Eingang ist mit zwei Anschlüssen ausgestattet, wodurch der Vorversteller mittels Cinchund/oder XLR-Verbindung an den SP-995 angeschlossen werden kann. Wenn Ihr Vorversteller beide Mogglichkeiten bietet, bevorzugen Sie XLR. Es ist zu jeder Zeit nur einer der beiden Anschlisse eingestellt. Mit dem Umschalter „XLR IN" (4) wird bestimmt, welche Anschluss momentan als Eingang verwendet wird. Soll der Vorverstellerkanal am Cinch-Eingang wiedergegeben werden, so ist die Funktion „XLR IN" (4) abzuschalten (benachbarte LED erloschen). Soll der Vorverstellerkanal am XLR-Eingang wiedergegeben werden, so ist die Funktion „XLR IN" (4) einzuschalten (benachbarte LED leuchtet).

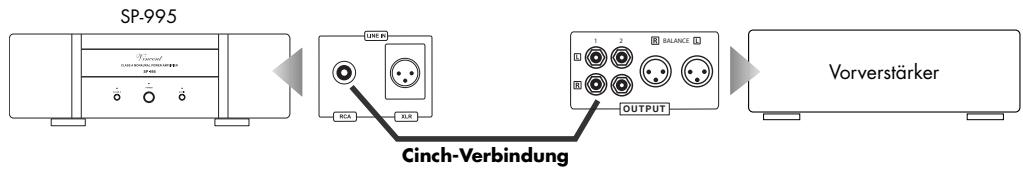

Verbinden Sie den gewünschten Anschluss des SP-995 mit einem der Vorverstärkerausgangsanschlüsse (z.B. „PRE OUT R" oder „OUTPUT R", falls der SP-995 für den rechten Kanal eines Stereo-Systems zuständig sein soll). Verwenden Sie eine Cinch- oder XLR-Verbindung:

Beide „LINE IN“-Anschlüsse)dürfen gleichzeitig belegt sein und es ist so möglich, zwei Vorveränderk gleichzeitig anzuschlieben und nach Bedarf auf den gewünschten „LINE IN“-Eingangssanschluss umzuschalten. Bevor Sie dies tun, stellen Sie safer, dass die Lautstärke des jeweiligen Vorveränderkers nicht zu hoch eingestellt ist.

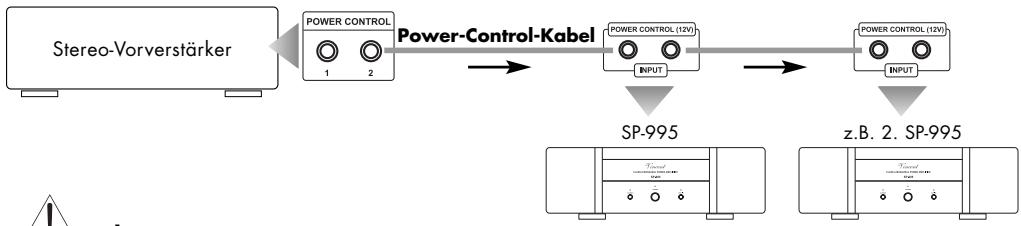

KABELVERBINDUNGEN FÜR DIE EINSCHALTSTEUERUNG (POWER CONTROL)

Viele AV-Systeme bestehen aus einer Vielzahl von Einzelkomponenten. Um diese nicht vor und nach jedem Gebrauch einzeln ein- und auszuschalten, haben manche Hersteller die Geräte mit einer so genommen „POWER CONTROL“Schaltung, auch „TRIGGER“ oder „Einschaltsteuerung“ genannt, ausgestellt. Vor allem für Vor- und Endstufen wird diese Art der ferngesteuerten Standby-Schaltung verwendet, weil Endverträger oft auch fern der übrigen Geräte in der Höhe der Lautspeicherplatziert werden. Um diese Funktion verwenden zu konnen, müssen Kabelverbindungen direkt oder indirekt zwischen dem Vorverträger/Vollverträger und allen Geräten, welche die „POWER CONTROL“-Funktion unterstützen, hergestellt werden. Die Funktion „POWER CONTROL“ bewirkt, dass jedes Ein- bzw. Ausschalten eines Gerätes des Systems (üblicherweise des Vor-/Vollverträgers) automatisch das Ein-/Ausschalten aller daran angeschlossenen Geräte, die diese Funktion unterstützt, auslõst. Beachten Sie, dass alle Geräte, welche auf die Einschaltsteuerung reagieren, im Ausschaltzustand nicht vom Netz getrennt, sondern in Bereitschaft geschlossen sind. Als Verbindungskabel finds zweiadrige, mit 3,5 mm Klinkenstecker (mono) versehene Leitungen Verwendung. Für die Verbindung zwischen jeweils zwei Geräten wird eins dieser Kabel bereitsigt. Wenn sich also der Endverträger SP-995 automatisch mit dem Vorverträger ein-/ausschalten soll, müssen die nachfolgend beschriebenen Kabelverbindungen für die Einschaltsteuerung richtig vorgenommen werden. Ist die hier beschriebene Arbeitsweise nicht erwünscht, reicht es, die in thisem Abschnitt beschriebenen Kabelverbindungen wegzulassen. Der SP-995 besitzt einen Eingangsanschluss und einen Ausgangsanschluss für die Einschaltsteuerung. Damit kann er auf das Schaltsignal eines anderen Gerätes reagieren und bei Bedarf dieseres Signal an weitere Komponenten einer Anlage weiterleiten. Auch an den meisten anderen Geräten kann einer der beiden „POWER CONTROL“ Anschlüsse als Signaleingang und der andere als Signalausgang verwendet werden. Auf diese Weise können theoretisch unendlich viele Geräte mit den Schaltimpulsen des steuernden Gerätes versorgt werden. Diese Methode, das Signal durch Ein- und Ausgänge der Geräte durchzuschleifen und diese somit zu verketten, wird auch als „daisy chaining" bezeichnet. Verbinden Sie einen mit „POWER CONTROL OUTPUT“ oder „TRIGGER OUTPUT“ markierten Ausgang des steuernden Gerätes mit dem Schaltsignaleingang des SP-995 (dem mit „IN“ beschriftete Anschluss). Ist das „POWER CONTROL“-Kabel zu dieserem Gerät angeschlossen, dient der zweite Klinkenanschluss des SP-995 dem Weitergeben des Schaltsignals (zum Beispiel zum Endverträger des anderen Kanals) oder bleibt frei. Diederer Endverträker kann das Schaltsignal für weitere Komponenten einer Anlage nicht selbst erzeugen!

Achtung:

Viele der Geräte, welche durch ein Schaltsignal gesteuet werden konnen (nicht Vorversteller oder Vollversteller), besitzen zwei Anschlussbuchen, welche nicht als Ein-oder Ausgang gekennzeichnet sind. In thisem Fall kann einer der beiden beliebig gewählt werden. Auch an einigen Geräten, welche das Schaltsignal ausgegeben (Vor- und Vollversteller) fehlen diese Beschriften. In dem Fall kann davon ausgegangen werden, dass es sich um Signalausgänge handelt.

"POWER CONTROL"-Anschlüsse mehrerer Vor- oder Vollvermörter)durfen niemals untereinander verbunden

werden! An alle anderen Geräte darf direkt oder indirekt nur ein Vor- oder Vollverträger über „POWER CONTROL“-Verbindung angeschlossen sein! Wenn ein „POWER CONTROL“-Kabel an einem der beiden Ein-gänge angeschlossen ist, kann der Endverträger nicht mehr durch den Taster „POWER“ ein- oder ausgeschaltet werden. Dies gilt auch für den Fall, dass das „POWER CONTROL“-Kabel nur am SP-995 und nicht am anderen Kabelende in ein Gerät eingesteckt ist. Wenn die Funktion der Einschaltsteuerung nicht erwünscht ist, mösen deswegen die Schaltsignalkabel halten!

ANSCHLUSS DES NETZKABELS

Prufen Sie, ob die Stromversorgung Ihres Haushalts für das Gerät geeignet ist. Benötigte Spannung und Frequenz sind auf der Geräterückseite neben der Netzbuchse abzULEsen. Wenn die Stromversorgung geeignet ist, drücken Sie den Kaltgerätestecker des mitgelieferten Netzkabels fest in die Netzbuchse an der Geräterückwand. Verbinden Sie das andere Ende des Netzkabels mit einer Netzsteckdose.

ANsCHLUSS DER LAUTSPRECHER

Sie haben die Möglichkeit, an den Endversteller SP-995 einen oder zwei Lautsprecher auf normale Weise (durch ein zweiadriges Lautsprechekabel) anzuschlieben. Für jeder Lautsprecher finden Sie am Gerät (5) zwei Lautsprecherklemmen (positiv + und negativ -), von denen jeweils ein Paar mit einer Seite eines zweiadrigen Lautsprechekabels verbunden wird. Beide Klemmenpaare (die zwei oberen und die zwei unteren Anschlüsse) sind parallel geschaltet und besteht be Chem Pol (+ oder -) gehört. Hier wird das andere Ende des dem Lautsprecher zugeordneten Lautsprechekabels angeschlossen. Durch das Lautsprechekabel muss jeweils gleichartige Anschlüsse eines Klemmenpaares miteinander verbunden werden: die mit "+" markierte Klemme am Versteller musz zu einem mit "+" markierten Anschluss des Lautsprechers führen. Der SP-995 kann nur das Audiosignal eines Kanals verarbeiten, für den/die weiteren Kanäle (meist L oder R, manchmal aber auch CENTER etc.) wird eine weitere Endstufe bzw. werden weitere Endstufen bereits. Die Skizze zeigt die Anschlüsse bei Verwendung eines Lautsprechers.

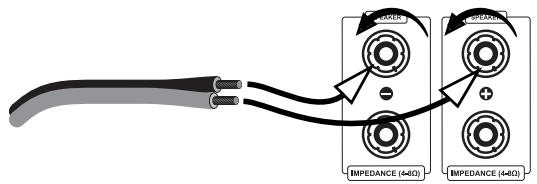

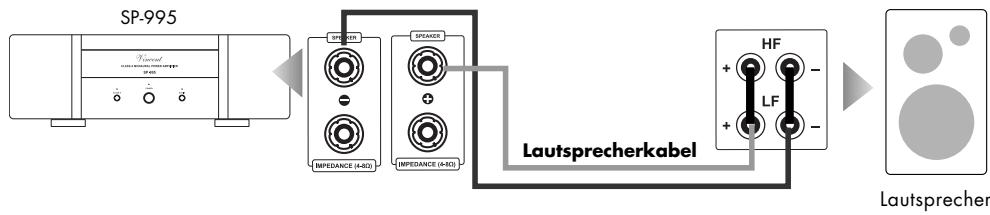

Wird der Lausprecher ganz normal mit einem doppeladrigen Lausprecherkabel verbunden, so,müssen bei einem Lausprecher mit Doppelanschluss (vier Lausprecherklemen) die (meist mit den Lausprechern geflieferten) Kontaktbrücken (meist keine Metallplätchen oder kurze Kabelstückchen) jeweils zwischen den beiden Klemmen gleicher Polung (z.B. beide mit ^ + ^ beschrifte Klemmen) angebracht werden.Der obere,mit ^ + ^ markierte Lausprecheranschluss des Endverstärkers wird mit einem der mit ^ + ^ markierten, gebrachten Anschlisse des Lausprechers verbunden.Der obere,mit ^ - ^ markierte Anschluss des Endverstärkers wird mit einem der mit ^ - ^ markierten, gebrachten Anschlisse des Lausprechers verbunden. Soll ein zweiter Lausprecher angeschlossen werden, so wird dieser auf ahnliche Weise mit den Klemmen der unteren Anschlussreihe „SPEAKER" verbunden. Dies ist nur zulässig, wenn beide Lausprecher eine Nennimpedanz von mindestens 8Ω aufweisen!

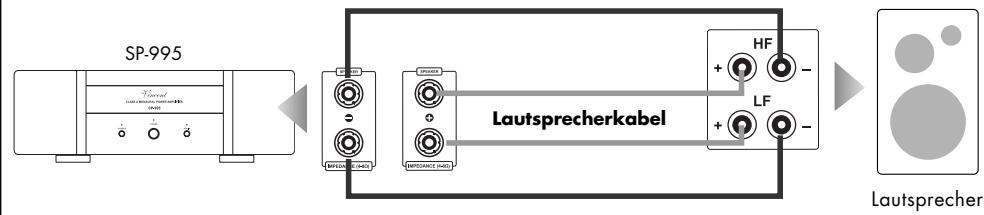

Es besteht aber auch die Möglichkeit, einen Laufsprecher im Bi-Wiring anzuschreiben.

ANSCHLUSS DER LAUTSPRECHER

Wenn ein Lautsprecher im „Bi-Wiring" angeschlossen werden soll, können beide Lautsprecher-Klemmenpaare verwendet werden. Anders als beim Anschluss der Lautsprecher mit je einem Lautsprecherkabel wird bei Bi-Wiring der damit geeignete Lautsprecher über zwei getrennte zweiadrige Lautsprecherkabel oder ein vieradriges Lautsprecherkabel an das Ausgangsklemmenpaar des Endvermörs angeschlossen. Dabei verdoppelt sich der Verkabelungsaufwand, für viele Kombinationen aus Lautsprechn und Verständern verbessert sich dadurch die Klangqualität.

Vor der Umrüstung auf Bi-Wiring mussen die im Normalbetrieb am Doppelanschluss des Lausprechers angebrachten Metallbrücken entfernrt werden. Nur Lausprecher mit diesen Bi-Wiring-Terminals sind geeignet. Die Filterung des gesamten Frequenzbereiches findet in den nun aufgetrennten Weichen der Lausprecherstatt. Für jeder Lausprecher wird ein Kabel mit dem für die hohenen, das andere mit dem für die niedrigeren Frequenzen vorgesehenen Lausprecheranschluss verbunden. Achten Sie auf die richtige Polung. Ihr Fachhändler wird Ohnen mit Rat und Tat zur Seite stehen.

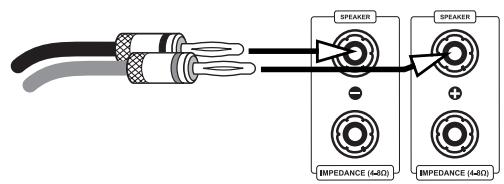

Wenn Sie konfektionierte Laufsprecherkabel mit 4 mm Bananensteckern verwenden, brauchen Sie nur die zwei Stecker eines jeder Laufsprecherkabels mit den zwei zugehörigen Klemmen zu verbinden. Die Schraubkappe der Klemme sollte im Uhrzeigersinn festgedreht werden.

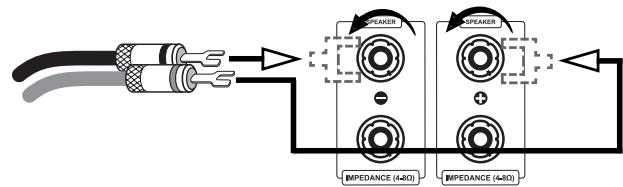

Sollen Kabelschuhe verwendet werden, muss an jeder Klemme der Schraubkopf im Gegenuhrzeigersinn gelost, der Kabelschuh daruntergeschoben und die Schraubkappe im Uhrzeigersinn festgedreht werden. Stellen Sie zur Vermeidung von Schäden sicher, dass der Anschluss fest sitzt und kein blankes Metall von den Kabelschuhen die Rückwand oder einen anderen Anschluss berührt.

ANSCHLUSS DER LAUTSPRECHER

Wenn an das Laufsprecherkabel keine Steckverbinder angebracht werden sollen, entfern den Sie ein ca. 1 cm langes Stück der Isolierung von jedem Endstück des Laufsprecherdrahtes. Verdrillen Sie die blanke Litze, um Kurzschlüsse zu vermeiden. Drehen Sie den Knopf der Laufsprecherklemme im Gegenuhrzeigersinn, umihn zu losen und führen Sie das blanke Drahtende in das nun freiigende Klemmenloch ein. Drehen Sie den Knopf nun im Uhrzeigersinn, um den Draht in der Laufsprecherklemme festzuklemen. Achten Sie daraufuf, dass die Verschraubung fest ist.

Achtung:

Der verwendete Laufsprecher muss eine Nennimpedanz von mindestens 4 aufweisen. Wenn zwei Laufsprecher angeschlossen werden, müssen beide eine Nennimpedanz von mindestens 4 besitzen.

Achten Sie auf die richtige Polung der Laufsprecherkabelanschlüsse. Der positive Kontakt ist meinst rot und oft mit „+“ markiert. Die markierte Leitung des Laufsprecherkabels muss mit dem positiven An Schluss verbunden werden.

BEDIENUNG DES GERÄTES

Aktion	Taste(n)	Beschreibung
Ein- und Ausschalten	POWER (2)	Das Gerät wird an thisem Taster der Gerätevorderseite ein- und ausgeschaltet. Dies ist nicht möglich, wenn ein Kabel an einen der Anschlüsse im Feld „POWER CONTROL" (7) eingesteckt ist. Wenn dies der Fall ist, rea-giert der SP-995 nur noch auf ein über anliegenden Schaltsignal und der Taster „POWER" ist ohne Funktion. Im ausgeschaltenen Zustand ist das Gerät nicht vollständig vom Stromnetz getrennt. Vor dem Einsatzten sollte vorsichtshalber die Lautstärkeeinstellung des Vorverträkers reduziert werden. Nach dem Einsatzten blinkt die LED an der Gerätevorderseite für fünf Sekunden. Dies ist die Zeit in welcher eine Schutzschaltung aktiv ist und der Endverträker stummgeschaltet ist. Im Normalbetrieb leuchtet diese LED dauerhaft als Kontrollleuchte.
Eingangsanschluss wahlen	XLR IN (4)	Hier stellen Sie ein, ob dem Endverträker das vorverstärkte Eingangssign- nal am XLR- oder dem Cinch-An Schluss an der Geräterückseite zur Verfü-gung gestellt wird. Ist die Funktion „XLR IN" eingeschaltet (LED leuchtet), so kann der SP-995 ein am Cinch-An Schluss anliegenden Signal nicht ver-arbeiten, sondern erwartet das Signal über den XLR-An Schluss.
Verträker-Betriebsart wahlen	CLASS A (1)	Dieser Taster wechselt die Verträkerschaltung zwischen Class-A-Betrieb und Class-AB-Betrieb. Somit kann vom klanglich betteren Class-A-Betrieb auf den stromsparenden und mit weniger Abwärme verbundenen Class-AB-Betrieb umgeschaltet werden, zum Beispiel zur Beschallung einer Party, bei welcher es nicht auf absolute Reinheit des Klanges ankommen.

WEITERETIIPPS

Einspielzeit / Aufwärmen

Ohre Audio-Geräte benötigen eine gewisse Zeit bis sie ihre klangliche Höchstleistung erreichen. Dieser Zeitraum ist für die verschiedene Komponenten Ihr's Systems sehr entsprechlich. Bessere und gleichformigere Leistung erhalten Sie während der Zeit, die das Gerät eingeschaltet bleibt.

Nutzen Sie die Erfahrung Ihres Fachhändlers!

Netzbrummen

Bestimmte Quellgeräte konnen im Verbund mit dem Verstärker zu einem über die Lautsprecher hörbaren Brummgeräusch führen, dessen Lautstärke sich mit dem Lautstärkeregler beeinflussen{lsst. Dies ist kein Hinweis auf einen Mangel eines Ihrer Audio-Produkte, muss aber durch entsprechende Maßnahmen verhindert werden. Generell kann jeder an den Verstärker angeschlossene, ebenfalls netzbetriebene und mit dem Schutzleiter des Stromnetzes verbundene Gerätthese Problem hervorrufen.

Dieses Phenomen wird erfahrungsgemäß entweder durch den Antennenanschluss des Tuners bzw. Fernsehers oder in Verbindung mit Personalcomputern, elekrostatischen Lautsprechern, Subwoofern, Plattenspielern oder Kopflörerverstärkern hervorgerufen, sofern eine Audioverbindung zum Verträker besteht.

Eine weitere mögliche Quelle für Brummstörungen stellt die elektromagnetische Einstrahlung des Netzteiles anderer Geräte (z.B. Verträger, Receiver, CD-Player, Tuner usw.) auf das Tonabnehmersystem eines angeschlossenen Plattenspielers dar. Solche Fehlerursachen kann man keinlich selbst ermitteln, indem man die Aufstellung des Plattenspielers gegenüber den anderen Geräten verändert.

Das Massepotential aller Signale ist in fast jedem elektrischen Gerät an einem zentralen Punkt zusammenfasst. Dort finden sie bereits einmal eine gemeinsame Verbindung. Sollte ein Schutzleiter vorhanden sein, hat er immer an einer strategisch gunstigen Stelle eine unlösbare Verbindung mit dem Gehäuse und beiden werden mehr auch bereits einmal am zentralen Massepunkt mit angeschlossen. So wird auch die abschirmende Wirkung des Gehäuses erzeugt. Manche Geräte besitzen einen Masse-Trennschalter (GND SWITCH) an der Geräterückseite. Wenn dieser eingeschaltet ist (sich in der Position „ON“ befindet), sind Schutzleiter und Gehäuse gemeinsam vom Massepunkt abkoppelt. Dies kann halten, das Netzbrummen zu beseitigen. Die Schutzleiterwirkung bleibt erhalten. Ist das Brummgeräusch durch eigene Versuche nicht zu beseitigen, wird Ohnen Ihr Fachhändler weiterhifen.

FEHLERSUCHE

Symptom	Mögliche Fehlerursache	Abhilfe
Keine Funktion nach Drücken des Tasters „POWER"	Netzkabel nicht an eine betriebsbereite Steckdose angeschlossen.	Stellen Sie eine Verbindung zu einer faktio-nierenden Steckdose mit der geeigneten Netzspannung her.
	Netzkabel nicht fest in die Steckdose und die Gerätebuchse (8) gesteckt oder defekt.	Prüfen Sie das Netzkabel, tauschen Sie es gegebenenfalls gegen ein geeignetes Kaltge-rätekabel aus und drücken Sie dessen Stecker fest in die Steckdose und auf der anderen Seite in die Netzbuchse des Gerätes.
	An einem Anschluss für die „POWER CON-TROL" an der Geräterückseite ist ein Kabel eingesteckt. In thisem Fall ist der Taster „POWER" (2) ohne Funktion.	Entfernen Sie das „POWER CONTROL“-Kabel oder schalten Sie das Gerät ein, wel-ches das Einschalsignal ausgibt.
	Gerätesicherung oder Gerät ist defekt.	Kontaktieren Sie ihren Fachhändler.
Kein Ton, obwohl Gerät eingeschaltet und aktiv (LED (3) leuchtet)	Das momentan am Vorversteller eingeseltte Quellgerät gibt kein Signal aus.	Starten Sie die Wiedergabe der angeschlos-tenen Signalquelle.
	Ausgang des Quellgerätes nicht oder falsch bzw. nicht mit dem gewünschten Eingangs-anschluss des Vorverstellerkangers verbunden.	Korrigieren Sie den Anschluss der Signalquelle.
	Falscher Eingangskanal am Vorversteller gewählt.	Korrigieren Sie die Eingangswahl.
	Lautstärke am Vorsterträger zu niedrig eingestellt.	Erhöhen Sie vorsichtig die Lautstärke.
	Der Vorsterträger ist stummgeschaltet (Mute-Funktion).	Deaktivieren Sie die Stummschaltung (Taste „MUTE" des Vorsterträkers).
	Ausgang des Vorsterträgers nicht bzw. falsch mit dem Eingangsanschluss (6) des SP-995 verbunden.	Korrigieren Sie den Anschluss des Vorsterträkers.
	Die Einstellung des Eingangsumschafters „XLR IN" (4) an der Gerätevorderseite wurde falsch getroffen.	Stellen Sie an dieser Umschalter den richti-gen Eingangsanschluss ein.
	Die Laufsprecherkabel sind nicht richtig mit den Anschlussklemmen des SP-995 (5) ver-bunden oder defekt.	Prüfen und befestigen Sie die Laufsprecher-kabel an den Klemmen des Verstarkers und an den Laufsprecheranschlussen.
Schlechte Tonqualität	Anschlüsse der Kabelverbindungen sind lose, die Anschlüsse verschmutzt oder ein Kabel defekt.	Prüfen Sie die Audio-An Schlüsse.
	Ein Plattenspieler wurde ohne Zwischenge-schlattete Entzerrervorstufe (Phonovorstufe) an einen der Hochpegeleiningänge des Vorsterträkers angeschlossen.	Schließen Sie eine Phonovorstufe zwischen Plattenspieler und Vorsterträker an.
	Ein Gerät mit Hochpegeausgang (z.B. CD-Player) wurde an den Endstufeneingang „LINE IN" (6) angeschlossen.	Verwenden Sie Quellgeräte mit Hochpegel-ausgaben nur an den Eingangen des Vorsterträkers.
Tiefton- Bruppen zu Höhe	Siehe Abschnitt „Netzbruppen" im Kapitel „Weitere Tipps".	Siehe Abschnitt „Netzbruppen" im Kapitel „Weitere Tipps".

TECHNISCHE DATEN

Frequenzgang:

Nennausgangsleistung pro Kanal an 8Ω (Class A/AB):

Nennausgangsleistung pro Kanal an 4

Eingangsempfindlichkeit:

Klirrfactor:

Signal-Rausch-Abstand:

Eingangsimpedanz:

Netzanschluss:

Eingänge:

Ausgange:

MaBe (B× H× T)

Gewicht:

Farbe:

20 Hz - 20 kHz ±0,5 dB

100 W (Dauerausgangsleistung)

200 W (Dauerausgangsleistung)

800mV

< 0,1% (20Hz - 20kHz, 8 Ω, Nennausgangsleistung)

90 dB

47 kΩ

220V - 240V/50 Hz (max. 300W)

1 × Cinch Main Input mono,

1x XLR Main Input mono,

1x POWER CONTROL (3,5 mm Klinkenbuchse)

LS-Klemmen für bis zu 2 Laufsprecher,

1x POWER CONTROL (3,5 mm Klinkenbuchse)

430× 150× 435mm

19,5 kg

silber / schwarz

LEXIKON/WISSENSWERTES

Eingangsempfindlichkeit

Begriff für diekleinste Eingangsspannung, die bei maximaler Lautstärkeeinstellung des Verstärkers die maximale Ausgangsleistung bewirkt. Beispiele: 100mV bis 500mV Millivolt) bei Hochpegel-eingangen, 2mV bis 5mV am Phono-MM-Eingang oder 0,1mV bis 0,5mV am Phono-MC-Eingang.

Pegel

Eine Art der Darstellung jeder physikalischen Groß und ein gebrächliches Maß für Signalspannungen und Lautstärke. Wird in Dezibel (dB) angegeben. Als Spannungen „auf Line-Pegel" werden Signalspannungen unterhalb 1V bezeichnet, die als Musik-Signale für Verständner-Eingänge geeignet sind. Eingänge des Verständers (in der Regel als Cinch-Buchse ausgeführ), die für Signale des CD-Players, Kassettenrecorders, DVD-Players usw. vorgesehen sind, werden auch als „Line-Level-Eingänge" oder „Hochpegel-Eingänge" bezeichnet.

RCA/Cinch

RCA ist die amerikanische Bezeichnung für die koaxialen Cinch-Steckverbindungen als Abkürzung für „Radio Corporation of America", den

Namen einer US-amerikanischen Firma. Sowohl Stecker als auch verwendete Kabel bestehen aus einem stabförmigen Innleiter und einem zylinderhüllenförmigen Außenleiter. Damit{lasst sich ein Mono-Audiosignal oder ein Videosignal übertragen. Im Vergleich mit der XLR-Steckverbindung wird diese Verbindungsart auch „unsymmetrische Signalverbindung" (,unbalanced^ ) genannt.

XLR

Auch: „symmetrische Verbindung“ oder „balanced“. Eine Steckverbindung für Audiogeräte. Sie ist rund, hat einen Durchmesser von etwa 1,5 cm und besitz meist drei Kontaktstifte. XLR ist eine alternative Verbindung zu Cinch für NF-Signale im professionellen Audiobereich. Ihr Vorteil ist die zusätzliche Übertragungsmöglichkeit desselben Signals mit negativem Spannungshub (deswegen drei Anschluss-Stifte), so dass bei entsprechender Signalaufbereitung im empfangenden Gerät die auf dem Signalweg durchs Kabel eingestreuten elektron magnetischen Störungen beseitigt werden konnen. Des Weiteren wird mit einem higheren Pegel übertragen. Dadurch ist diese Art der Audiosignal-Übertragung störlicher.

SAFETY GUIDELINES

Bewahren Sie die Kaufquittung zusammen mit der Bedienungsanleitung auf. Die Kaufquittung dient ihren als Nachweis für den Beginn der Garantiezeit. Die Seriennummer befindet sich an der Rückseite des Gerätes.
