SP-995 - Amplificateur audio VINCENT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur stéréo intégré
Caractéristiques techniques principales	Transistors de puissance, faible distorsion, haute fidélité
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	430 mm x 100 mm x 320 mm
Poids	8 kg
Compatibilités	Compatible avec la plupart des enceintes passives
Type de batterie	Non applicable
Tension	230 V
Puissance	2 x 100 W sous 8 Ohms
Fonctions principales	Entrées RCA, contrôle de tonalité, sortie casque
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Réparabilité élevée, pièces disponibles auprès du fabricant
Sécurité	Protection contre les courts-circuits et la surchauffe
Informations générales	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - SP-995 VINCENT

Comment puis-je installer le VINCENT SP-995 ?

Pour installer le VINCENT SP-995, commencez par placer l'appareil sur une surface stable. Branchez-le à une source d'alimentation et connectez vos appareils audio via les entrées appropriées. Consultez le manuel pour des instructions détaillées.

Que faire si le VINCENT SP-995 ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Si le problème persiste, essayez de remplacer le fusible interne selon les instructions du manuel.

Comment régler le volume sur le VINCENT SP-995 ?

Le volume peut être ajusté à l'aide du bouton de volume situé sur le panneau avant de l'appareil. Tournez-le dans le sens horaire pour augmenter le volume et dans le sens antihoraire pour le diminuer.

Pourquoi le son est-il distordu sur le VINCENT SP-995 ?

La distorsion du son peut être causée par un volume trop élevé ou des connexions défectueuses. Essayez de réduire le volume et vérifiez les câbles de connexion.

Le VINCENT SP-995 est-il compatible avec d'autres appareils audio ?

Oui, le VINCENT SP-995 est compatible avec la plupart des appareils audio grâce à ses multiples entrées. Assurez-vous de vérifier la compatibilité des formats audio.

Comment effectuer une réinitialisation du VINCENT SP-995 ?

Pour réinitialiser le VINCENT SP-995, éteignez l'appareil, débranchez-le pendant quelques minutes, puis rebranchez-le et rallumez-le.

Où puis-je trouver le manuel d'utilisation du VINCENT SP-995 ?

Le manuel d'utilisation peut être téléchargé sur le site officiel de VINCENT dans la section support ou documentation.

Comment contacter le support client pour le VINCENT SP-995 ?

Vous pouvez contacter le support client de VINCENT via leur site internet, par e-mail ou par téléphone. Les coordonnées sont disponibles dans la section contact du site.

MODE D'EMPLOI SP-995 VINCENT

Manuel d'utilisation

français

SP-995

Amplificateur mono classe A

nous you remercions de la confiance que you nou temoignez en achetant ce produit de haute qualite. Il repondra à vos attentes élevées en termes de qualite sonore et de fabrication.

Meme si I'on peut comprendre que you ayez envie d'utiliser immediatement cet appeareil, nous vous prions de dire soigneusement ce manuel avant son installation et son branchement. Il you aidera a manier et utiliser l'appareil de manière optimale dans voire système, même si celui-ci a été installé par toute revendeur. Veuillez respecter les consignes de sécurité, même si certaines peuvent vous paraître évidentes.

Voutrouverez à la fin de ce manuel un petit glossaire qui vous explique les termes techniques utilisés. Notre revendeur est à votre disposition pour répondre à vos questions. Il est aussi votre interlocuteur en cas de recours à la garantie ou pour les réparations après la période de garantie. Dans tous les cas, vos expériences avec les produits Vincent l'intéressent, n'hésitez pas à lui en faire part.

Nous vous souhaitons beaucoup de plaisir avec notre / votre produit.

Consignes de sécurité	36
Autres consignes	37
Contenu de la livraison	38
Description de l'appareil	38
Installation	41
Utilisation de l'appareil	47
Conseils	48
Résolution de problèmes	49
Caracteristiques techniques	50
Glossaire	51

français

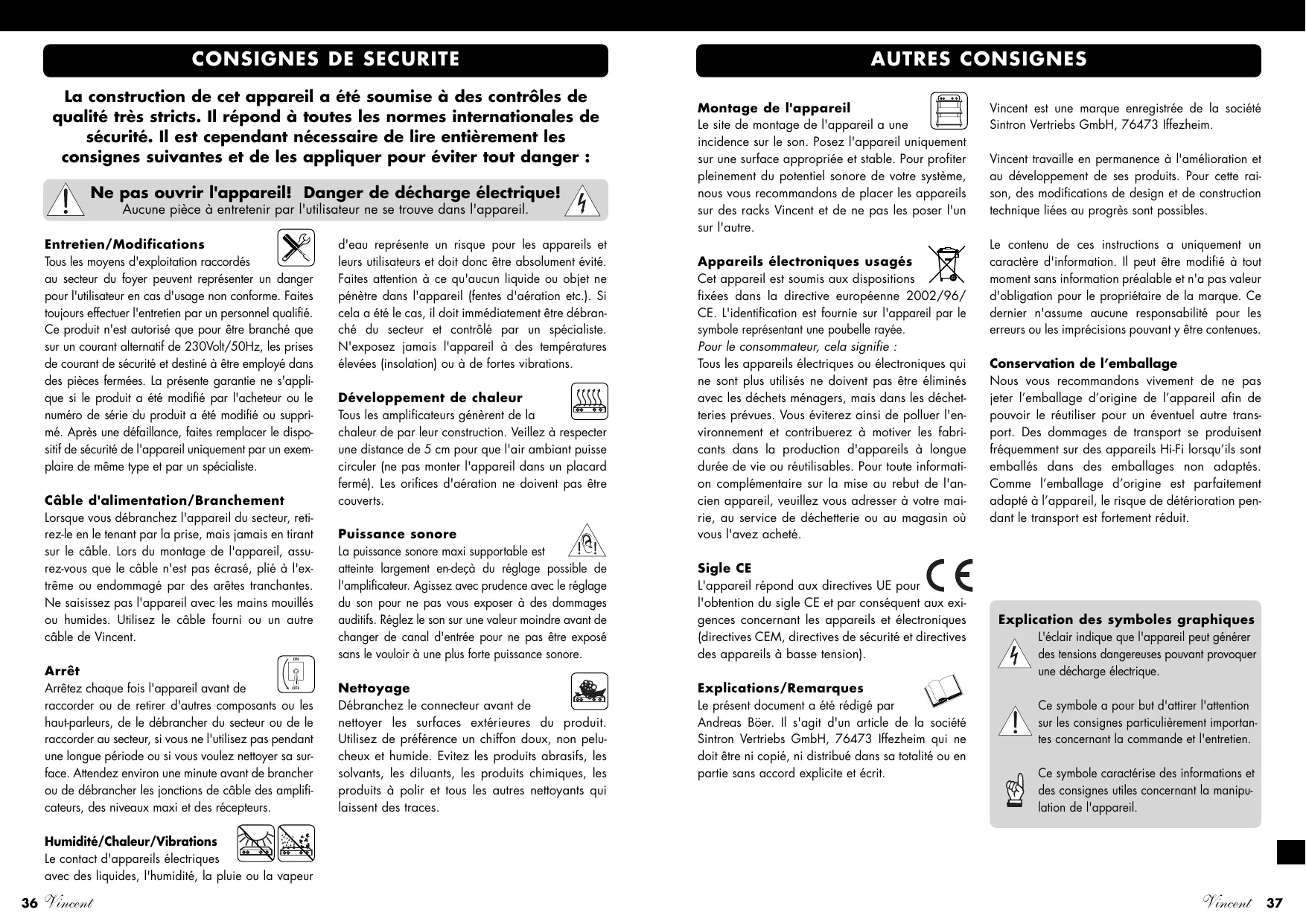

SICHERHEITSHINWEISE

La construction de cet apparéil a été soumise à des contrôleires de qualité très stricts. Il répond à toutes les normes internationales de sécurité. Il est cependant nécessaire de dire entièrement les consignes suivantes et de les appliquer pour éviter tout danger :

Ne pas ouvrir l'appareil! Danger de décharge électrique!

Aucune piece à entretenir par l'utilisateur ne se trouve dans l'appareil.

Entretien/Modifications

Tous les moyens d'exploitation raccordés

au secteur du foyer peuvent représenter un danger pour l'utilisateur en cas d'usage non conforme. Faites toujours effectuer l'entretien par un personnel qualifié. Ce produit n'est autorisé que pour être branché que sur un courant alternatif de 230Volt/50Hz, les prises de courant de sécurité et destinée à être employé dans des pieces fermées. La présente garantie ne s'applique si le produit a été modifié par l'acheteur ou le numéro de série du produit a été modifié ou supprimé. ÀpRES une défaillance, faites replacer le dispositif de sécurité de l'appareil uniquement par un exemplaire de même type et par un spécialiste.

Câble d'alimentation/Branchement

Lorsque vous débranchez l'appareil du secteur, retirez-le en le tenant par la prise, mais jamais en tirant sur le cable. Lors du montage de l'appareil, assurez-vous que le cable n'est pas écrasé, pié à l'extreme ou endommagé par des arêtes tranchantes. Ne saississez pas l'appareil avec les mains mouillés ou humides. Utilisez le cable fourni ou un autre cable de Vincent.

Arrêt

Arrétez chaque fois l'appareil avant de

raccorder ou de retirer d'autres composants ou les haut-parleurs, de le débrancher du secteur ou de le raccorder au secteur, si vous ne l'utilise pas pendant une longue période ou si vous voulez netoyer sa surface. Attendez environ une minute avant de brancher ou de débrancher les jontions de cable des amplifieurs, des niveaux maxi et des récepteurs.

d'eau représenté un risque pour les apparciels et leurs utilisateurs et doit donc être absolument évité. Faites attention à ce qu'aucun liquide ou objet ne pénétre dans l'appareil (fentes d'aération etc.). Si cela a été le cas, il doit immédiatement être débranché du secteur et contrôle par un spécialiste. N'exposez jamais l'apparéil à des températures élevées (insolation) ou à de fortes vibrations.

Développement de chaleur

Tous les amplificateurs générent de la

chaleur de par leur construction. Veiliez à respecter une distance de 5 cm pour que l'air ambient puisse circuler (ne pas monter l'appareil dans un placard fermé). Les orifices d'aération ne doivent pas être couverts.

Puisssance sonore

La puissance sonore maxi supportable est

atteinte largement en-de-à du réglage possible de l' amplificateur. Agissez avec prudence avec le réglage du son pour ne pas vous exposer à des dommages auditifs. Réglez le son sur une valeur moindre avant de changer de canal d'entrée pour ne pas être exposé sans le fouvoir à une plus forte puissance sonore.

Nettoyage

Débranchez le connecteur avant de

nettoyer les surfaces extérieures du produit. Utilisez de préférence un chiffon doux, non pelucheux et humide. Evitez les produits abrasifs, les solvants, les diluants, les produits chimiques, les produits à polir et tous les autres nettoyants qui laissent des traces.

Humidité/Chaleur/Vibrations

Le contact d'appareils électriques

avec des liquides, l'humidité, la pluie ou la vapeur

AUTRES CONSIGNES

Montage de l'appareil

Le site de montage de l'appareil a une

incidence sur le son. Posez l'appareil uniquement sur une surface appropriée et stable. Pour profiter pleinement du potentiel sonore de votre système, nous vous recommendons de placer les apparheils sur des racks Vincent et de ne pas lesposer l'un sur l'autre.

Appareils électroniques usages

Cet apparéil est soumis aux dispositions

fixées dans la directive européenne 2002/96/CE. L'identification est fournie sur l'appareil par le symbole représentant une poubelle rayée.

Pour le consommateur, cela signifie :

Tous les apparéils électriques ou électroniques qui ne sont plus utilisés ne doivent pas être éliminés avec les déchets menagers, mais dans les déchetteries prévues. Vous éviterez ainsi de polluer l'environnement et contribuuez à motiver les fabrikants dans la production d' apparéils à longue durée de vie ou réutilisables. Pour toute information complémentaire sur la mise au rebut de l'ancien apparéil, veuillez vous adresser à votre mairie, au service de déchetterie ou au magasin où vous l'avez achetié.

Vincent est une marque enregistrée de la société Sintron Vertriebs GmbH, 76473 Iffezheim.

Vincent travaillene n'empanence a l'amélioration et au développement de ses produits. Pour cette raison, des modifications de design et de construction technique liées au progrès sont possibles.

Le contenu de ces instructions a uniquement un caractère d'information. Il peut être modifié à tout moment sans information préalable et n'a pas valeur d'obligation pour le propriétaire de la marque. Ce dernier n'assume aucune responsabilité pour les erreurs ou les imprecisions pouvant y'être continues.

Conservation de l'emballage

Nous vous recommendons vivement de ne pas jeter l'emballage d'origine de l'appareil afin de pouvoir le réutiliser pour un évientuel autre transporte. Des dommages de transport se produit frequentlyment sur des appareils Hi-Fi lorsqu'ils sont emballés dans des emballages non adaptés. Comme l'emballage d'origine est parfaitement adapté à l'appareil, le risque de détérioration pendant le transport est fortement réduit.

Sigle CE

L'appareil répond aux directives UE pour

I'obtention du sigle CE et par conséquent aux exigences concernant les apparèils et électroniques (directives CEM, directives de sécurité et directives des apparèils à basse tension).

Explications/Remarques

Le present document a ete redigé par

Andreas Boer. Il s'agit d'un article de la société Sintron Vertriebs GmbH, 76473 Ifezeheim qui ne doit etre ni copie, ni distribuè dans sa totalité ou en partie sans accord explicite et écrit.

Explication des symboles graphiques

L'éclair indique que l'appareil peut générer des tensions dangereuses pouvant provoquer une décharge électric.

Ce symbole a pour but d'attirer l'attention sur les consignes particulièrement importantes concernant la commande et l'entretien.

Ce symbole caractérisse des informations et des consignes utiles concernant la manipulation de l'appareil.

CONTENU DE LA LIVRAISON

Veuillez contrôle le content de l'emballage. Les accessoires suivants doivent être joints à l'appareil :

1 cable de distribution
- 1 cable avec fiches Jack 3,5 mm
- leprésent manuel

DESCRIPTION DE L'APPAREIL

Bien que Vincent fabrique aussi pour des installations audio multicanal et de home cinema des composants de qualité supérieure et à longue durée de vie, les développpeurs de Vincent se sentent plus particulièrement engagés dans la stéreo traditionnelle. C'est particulièrement dans ce segment, quand on sépare les fonctions préamplificaiton et amplification de puissance, que le progrès en matière de qualité de son est le plus évident. Nous pensons que la fabrication de préamplificateurs et d'amplificateurs à bas prix oblige à des compromisesis ayantforcément une influence négative sur la qualité du son et qui neutralisent ainsi les bonnes intentions premières. C'est la raison pour laquelle, Vincent ne fabrique pas de préamplificateur et d'amplificateur stéreo de « bas de gamme ». Ce besoin est également judicieux, parce qu'independament de tout développement futur du marché audio et qu'elle que soit l'installation audio à construire, il y a une catégorie d'appareils dont les composants continueront toujours à être utilisés : c'est l'amplificateur de puissance! Car quelques soient les supports de données ou formats de données de l'avvenir, le son devra toujours trouver son chemin jusqu'àu haut-parleur.

Le SP-995 est un amplificateur mono et multifonctionnel de la solidLine de Vincent. Le circuit utilise totallyment 16 transistors FET de SANKEN. Ce qui fait la specificité de cet apparéil, c'est la possibilité de basculer entre ses deux modes de fonctionnement : « Classe A » et « Classe AB » Il existe, en mode Classe A, un système de transmission impeccable qui empêche toute distorsion du son.

Par ailleurs, la puissance absorbée de l'amplificateur sans signal (ou avec l'émission de petits signaux d'entrée) est plus élevée qu'en mode Classe AB. A cet amplificateur, il est possible de basculer à tout moment entre ces deux modes de fonctionnement.

Résultat conjugé d'un travail de recherche dispersieux et d'une seLECTION rigoureuse de ses composants, cet amplificateur fournit une tonalité impeccable qui fait de cet apparéil un produit sans rival, doté de réserves de puissances incommensurables qui permettent de ne jamais perdre le contrôle avec tous les types des haut-parleurs. En plus, grâce à l'équipment avec raccords d'entrée XLR et RCA, l'amplificateur peut également être connecté de façon symétrique. Le fait qu'il soit possible de commuter entre les deux raccords d'entrée permet à l'ampli d'être intégré simultanément dans deux arrangements. Une qualité de finition supérieure et un excellent rapport prix-performance vont de soi. Une autre particularité de cet apparéil est la fonction de commande du démarrage « POWER CONTROL » grâce à laquelle l' apparéil peut réagir aux signaux Marche/Arrêt.

On peut installer à ces cotsés un préamplificateur stéreo (SA-93Plus) ou un préamplificateur décoreur multicanal (Série SAV-C). Avec les lecteurs CD, lecteurs DVD, tuners et meubles HiFi, hautparleurs et cables du programme Vincent, vous pouvez composer des systèmes parfaitement harmonieux en utilisant cet amplificateur de puissance stéreo.

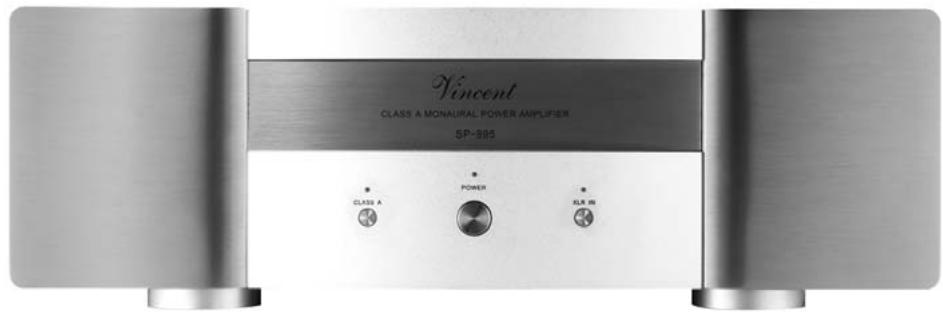

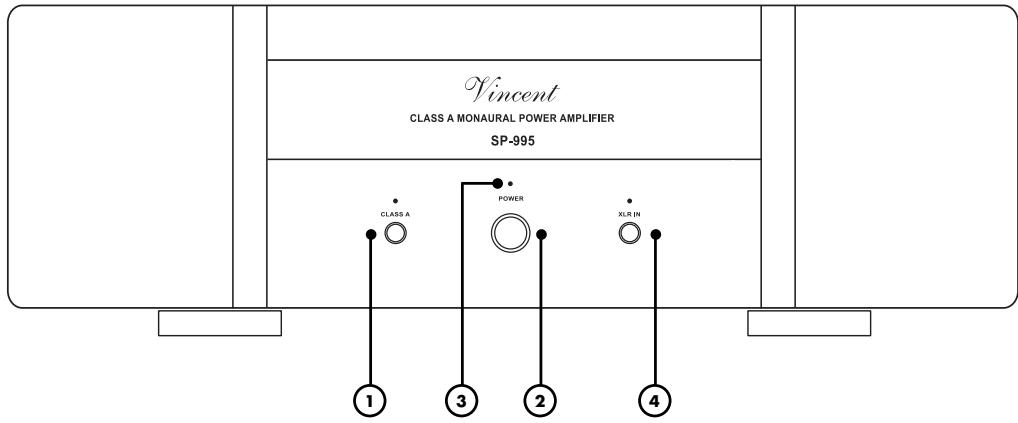

FACADE AVANT

1. CLASSE A:

Mode d'opération de l'amplificateur Ce bouton permet de changer le mode de plificateur entre Classe A et Classe AB. Très pour éviter l'échauffement plus tarde de l'appen mode Classe A, qui est le mode su son le intéressant.

2. POWER: Interrupteur du secteur

Ce bouton permet de démarrer l'appareil et de lemettre en état de fonctionnement. Lorsqu'un cable est connecté à l'entrée de la prise de connexion « POWER CONTROL » [7], le signal de mise en marche indique si l'appareil est allumé ou en cours de démarrage. Le bouton « POWER » est désactivé.

3. VOYANT LED

Cevoyant s'allume tant que I'appareil est allumé et en marche (pas en cours de démarriage).

4. XLR IN:

Commutateur pour le raccord d'entrée

Cette commande vous permet deCHOISIR entre les deux raccords d'entree de I'amplificateur a I'arriere de I'appareil (RCA ou XLR) celui que vous alzeutiliser.

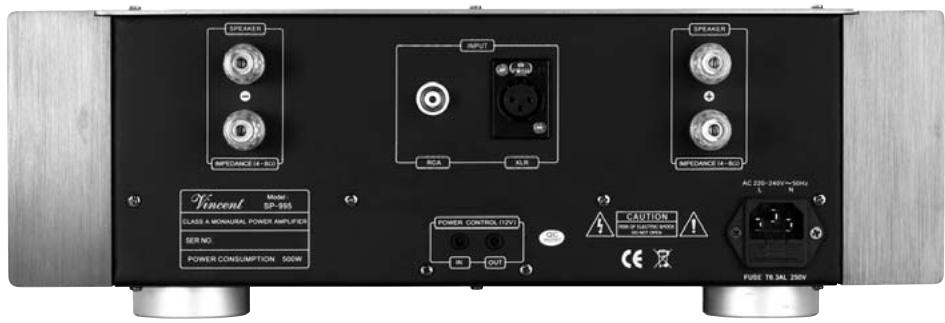

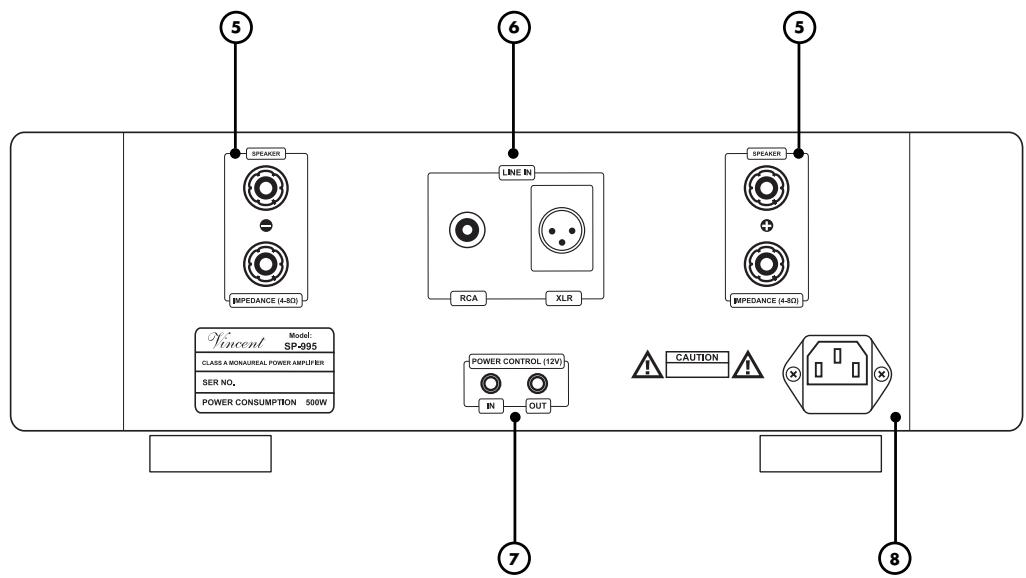

FACADE ARRIERE

5. SPEAKER :

bornes de raccordement des haut-parleurs

Douilles de sortie avec serrage à vis pour le raccordement d'un ou de deux haut-parleurs. On peut utiliser des cables de haut-parleurs avec fiches banane de 4mm . Respectez les instructions du chapitre « Installation » dans le cas où deux haut-parleurs doivent être raccordés.

6. LINE IN :

Entree signal préamplifie mono-audio

L'un des deux raccords de cette entrée doit être connecté au raccord de sortie du préamplificateur du canal souhaïte. Par exemple avec « PRE OUT R», lorsque le SP-995 doit être utilisé pour le baffle du canal stéreo situé à droite. Vous pouvez seulement utiliser l'un des deux raccords d'entrée, le commutateur « XLR IN » (4) sur la partie avant de l'appareil doit être convenablement régle. Ne pas raccorder une source avec signal de haut niveau (LINE OUT)!

7. POWER CONTROL (12V) :

commande de mise sous tension

Les signaux de commande de mise sous tension (Trigger) sont reçus et envoyés via ces douilles jack (3,5mm) .Dés qu'une connexion « POWER CONTROL » est faite à l'entrée au champ de raccordement « POWER CONTROL», le signal de cette commande déterminée précisé si le SP995 est allumé ou en cours de démarriage. Le bouton « POWER » (2) à la partie avant de l'appareil est alors desactifé.

8. Prise secteur avec porte-fusible

Raccordez ici le cordon secteur et branche-le au secteur. Le petit boitier en plastique en dessous de la prise secteur contient le fusible de l'appareil. Respectez les consignes de sécurité à ce sujet.

INSTALLATION

Réalizez les raccordements des cables dans l'ordre suivant. Raccordez le cordon secteur en dernier, et reliez-le à une prise secteur.

VEUILLEZ TENIR COMPTE DES INSTRUCTIONSSUIVANTES LORS DE L'INSTALLATION :

Dépose du capot de protection

Avant la première installation, retirez les capuchons de protection des connecteurs à utiliser, situ

és sur la façade arrête

de I'appareil.

les deux apparèils sont de fabrication Vincent. Si deux apparèils de norme différente sont raccordés, le signal est alors inversé. Dans ce cas, l'effecti- on du signal doit être modifiée à une extrémité de la liaison. Adressez-vous à votre revendeur qui vous conseillera utlement.

1. Système Européenne (Pin 2 = HOT, Pin 3 = COLD)

Prises RCA

Un contact entre la broche centrale de la fiche RCA avec la douille extérieure de contact de la fiche RCA, peut dans le pire des cas, provoquer une détérioration des apparêls, lorsque ceux-ci sont sous tension. C'est pourquoit, il ne faut jamais changer les raccordements lorsque les apparêls sont sous tension!

Prise de haut-parleur

Nous vous recommendons d'utiliser des cables de haut-parleurs confectionnés, au lieu de connecter directement le conducteur interieur (toron) du cable. Les fiches banane ou les cosses de cable offrent une plus grande sécurité contre les courts-circuits ou l'endommagement des haut-parleurs ou de l'amplificateur.

Assurez-vous que les fils des haut-parleurs dénudés ne puissant entraient en contact entre eux ou toucher le métal du dos de l'appareil!

Veillez au branchement correct des fils de haut-parleurs positif et négatif. Un branchement interverti sefait remarquer par une baisse de qualité du son.

Utilisez uniquement des haut-parleurs d'une impedance minimale de 4

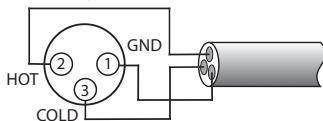

Prises XLR

Veuillez notes que l'affection européenne des signaux XLR est différente de l'affection americaine US. La constitution des cables est dans tous les cas identique. Pour autant que les deux apparreils reliés correspondant à la même norme, la liaison signal est correcte. Cela est always le cas, si

Câbles et fiches de raccordements

Veillez à ce que les jonctions soient bien fixées. Les connexions insuffisantes peuvent cause des parasites, des défaillances et des dysfonctionnements.

- Faux -

- Correctement -

Pour exploiter au moins le potentiel de qualité sonore des composants, on ne devrait utiliser que des cables de liaison et de haut-parleurs de qualité supérieure, par exemple des cables Vincent. Utilizez de préférence des cables audio blindés. Notre revendeur se fera un prise de vous conseiller à ce sujet.

RACCORD D'UN CANAL DU PREAMPLIFCATEUR

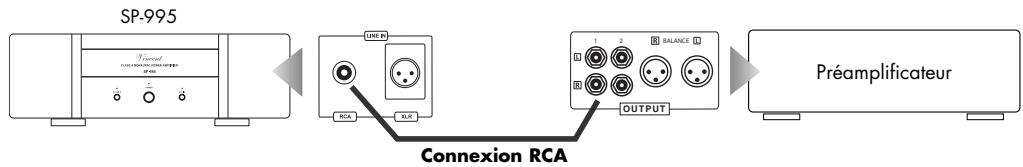

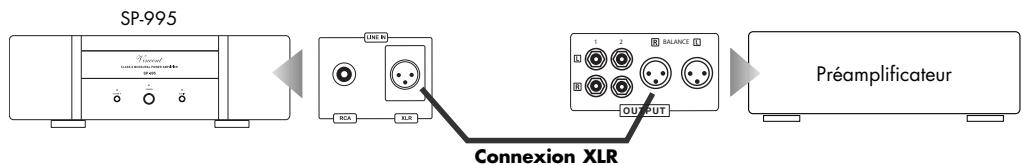

Cet amplificateur est équipé d'une entrée audio (« LINE IN ») (6), par laquelle l'appareil recoit le signal pré-amplifié d'un canal audio (R, L, CENTER ou pareille). C'est le signal d'information musicale que le SP-995 traite pour le haut-parleur.

Consigne :

Aucune source avec signal standard (« LINE OUT ») ne doit être connectée sur cette sortie. Elle est exclusivement réservée aux signaux préamplifiés (« PRE OUT »).

Cette entrée audio est équipée de deux raccords par lesquels le préamplificateur peut être raccordé au SP-995 au moyen d'une connexion RCA- et/ou XLR. Lorsque votre préamplificateur offre ces deux possibités, il est recommandé de désir XLR. Seul, un des deux raccords est régle en tout moment. Le commutateur « XLR IN » (4) permet de déterminer le raccord qui doit être utilisé à l'immédiat comme entrée. Si le canal du préamplificateur doit être produit sur l'entrée RCA, arrêtez la fonction « XLR IN » (4) (levoyant LED y afféré s'éteint). Si le canal du préamplificateur doit être produit sur l'entrée XLR, allumez la fonction « XLR IN » (4) (levoyant LED y correspondant s'allume).

Reliez le raccord du SP-995 de votrechioix à l'un des raccords de sortie du préamplificateur (par exemple « PRE OUT R » ou « OUTPUT R » si le SP-995 doit fonctionner avec le canal droit d'un système sté réo). Utilisez le connexion RCA ou le connexion XLR.

Les deux raccords « LINE IN » doivent être garnis concomitamment, par ailleurs, il est possible de raccorder simultanément deux préamplificateurs et de changer, au besoin, le raccord d'entrée « LINE IN » de votrechoix. Avant de le faire, assurez-vous que le volume de ces préamplificateurs n'est pas régle à une valeur très élevée.

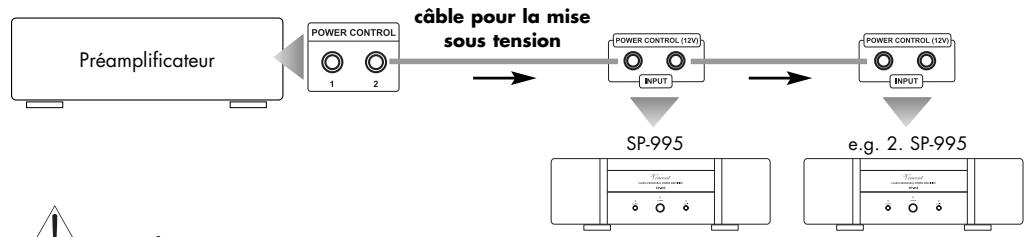

LIAISONS CABLES POUR LA COMMANDE DE MISE SOUS TENSION (POWER CONTROL)

De nombreux systèmes AV se compose de nombreux composants individuels. Pour éviter de les méttre en marche et de les arrêté l'un après l'autre à chaque utilisation, certains fabricants ont équipés les apparêils avec un circuit appelé « Power Control», ou aussi « Trigger » ou encore « Commande de mise sous tension ». Ce type de télécommande Standby est avant tout utilisé pour les préamplificateurs et les amplificateurs. Pour pouvoir l'utiliser, des liaisons câblées doivent être réalisées directement ou indirectement entre le préamplificateur et tous les apparêils qui supportent cette fonction. La fonction « Power Control » a pour effet, demettre en marche ou d'arrêter automatiquement tous les apparêils, qui supportent cette fonction, en même temps que la mise en marche ou l'arrêt d'un des apparêils raccordés au système (en général le préamplificateur). Veuillez notes que tous les apparêils qui réagissent à la commande de mise sous tension, ne sont pas coupés du secteur, mais seulement maintainus en état de veille. On utilise pour cela des cables à deux conducteurs, équipés de fiches banane 3,5 mm (mono). Pour chaque liaison entre deux apparêils, il faut utiliser un de ces cables. Si l'amplificateur de puissance SP-995 doit être mis en marche ou arrêté automatiquement par le préamplificateur, les liaisons par cables décrites ci-après doivent être correctement réalisées. Si le mode de fonctionnement désrit ci-dessus n'est pas souhaite, il suffit, la plupart du temps, de renoncer aux liaisons câblées décrites dans ce paragraphe.

Le SP-995 possède deux prises pour la commande de commutation. L'appareil émetteur (amplificateur de puissance/préamplificateur ou autre appareil qui transmet le signal de commutation) peut être relié à chacune de ces deux prises. Pour cela, une des sorties désignées par « POWER CONTROL » ou « TRIGGER » de l'appareil émetteur/transmetteur doit être reliée à l'une des deux prises de signal de commutation du SP-995. Si le cable « POWER CONTROL » est relié à cet appareil, la deuxième prise Jack sert à la retransmission du signal de commutation (par exemple vers l'amplificateur de puissance d'un autre canal) ou elle reste libre. Cet amplificateur de puissance ne peut pas générer de lui-même le signal de commutation pour d'autres composants d'une installation stéreo !

Un apparéil émetteur peut théoriquement transmettre des impulsions de commutation à un nombre infini d'appareils. Sur la plupart des apparéils, on peut utiliser pour cela une des deux prises « POWER CONTROL » comme entrée du signal d'impulsion et l'autre comme sortie. Cette méthode, consitant àmettre en circuit les entrées et les sorties des apparéils et de les enchaîner ainsi, est aussi appelée « daisy chaining »

Atension :

De nombreux apparèels, qui peuvent être commandés par un signal de mise sous tension (sauf préamplificateur ou amplificateur), possédent deux douilles de connexion, qui ne sont pas désignées comme entrée ou sortie. Dans ce cas, on peut librementCHOISIR L'une des deux. Sur quelques apparèels, qui peuvent émettre le signal de commutation (préamplificateur et amplificateur de puissance) il manque aussi ces inscriptions. Dans ce cas, on peut admettre qu'il s'agit de sorties du signal.

Les connecteurs « POWER CONTROL » des préamplificateurs ou des amplificateurs ne doivent jamais être reliés

entre eux!Unseul preamplificateur ou unseul amplificateur peutetre raccordévia une liaison « POWER CONTROL » directementouindirectementà tousles autresappareils！ Lorsqu'un cablede«POWERCONTROL»estconnecté à l'une des deux sorties prevues a cet effet,l' amplificateur ne peut plusetre eteintaI'aide du bouton«POWER」.Il en est de même pourlecasou，lecable«POWERCONTROL» estseulement fixe sur leSP-995etnepasadautres appareils.Siyou n'veaz pas besoin de la fonction de commande de demarrage，youdevezretirerles cables reliés au signalde mise en marche!

RACCORDEMENT DU CORDON D'ALIMENTATION SECTEUR

Assurez-vous que la tension d'alimentation électrique de votre habitation est conforme à celle exigée par l'appareil. La tension et la fréquence demandée sont à relever à l'arrière de l'appareil à côte de la prise secteur. Si l'alimentation secteur est conforme, enforcez entièrement la fiche protégée du cordon d'alimentation fourni, dans la prise secteur à l'arrière de l'appareil. Reliefz l'autre extrémité du cordon secteur à une prise secteur.

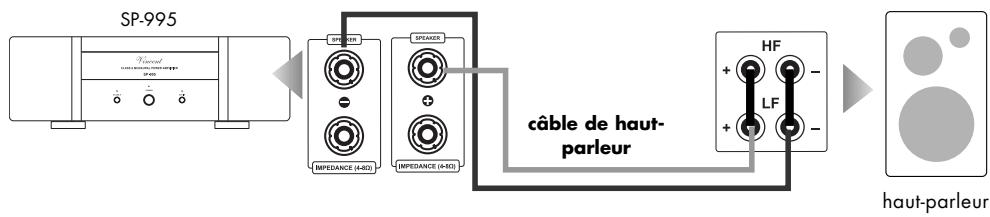

BRANCHEMENT DES HAUT-PARLEURS

Vous ave la possibité de brancher normalement (avec un cable de haut-parleur à deux voies) un haut-parleur ou deux haut-parleurs à un amplificateur SP-995. Pour chaque haut-parleur vous trouvez sur l'appareil deux bornes de serrage (positive + et négative -), auxquelles vous pouvez raccarder une extrémité d'un cable de haut-parleur. Les deux pince des serrage (les deux raccords supérieurs et les deux raccords inférieurs) émettent le même signal mono. Les mêmes bornes ou des bornes similaires se trouvent sur le haut-parleur, avec également la désignation de polarité (+ ou -). Sur ces bornes seront raccardées les autres extrémites des cables de haut-parleurs correspondants. Les bornes de serrage similaires doivent chaque fois être reliées entre elles par le cable de haut-parleur : la borne désignée « + » de l' amplificateur doit être reliée à la borne désignée « + » du haut-parleur.

Le SP-995 peut seulementTRAITER le signal audio d'un canal. L'autre canal ou les autres canaux (generalelement L (gauche) ou R (droite), parfois aussi CENTER) nécessitant un autre ou d'autres amplificateurs. Le croquis represente les raccords prevus pour l'utilisation d'un haut-parleur.

Si chaque haut-parleur est relié tout à fait normalement à un cable à deux conducteurs, dans le cas de haut-parleurs avec double borne de raccordement (quatre bornes de serrage) il faudramettre en place un pontage (généralement fourni avec les haut-parleurs, sous la forme de plaquettes métalliques ou de courts morceaux de cables), entre les deux bornes de même polarité (par exemple les bornes désignées par « + »).

Le raccord supérieur marqué du signe « + » doit être relié à l'un des racCORDS couplés du haut-parleur, marqué du signe « + ». Le raccord supérieur, marqué du signe « - » doit être relié à l'un des racCORDS couplés du haut-parleur, marqué du signe « - »

Si un deuxième haut-parleur doit être connecté, la même procédure doit être suivie en reliant les pince du « SPEAKER » du raccordement inférieur. Cette opération n'est possible que si les deux haut-parleurs ont une impédance nominale d'au moins 8

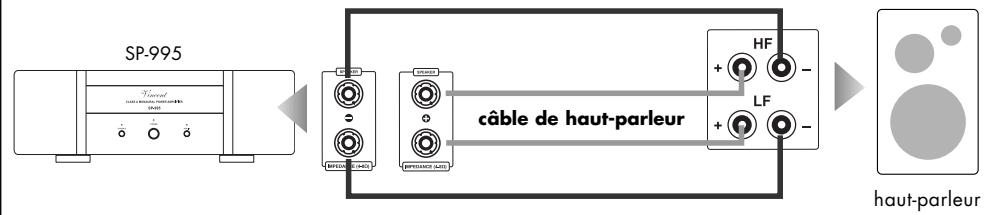

BRANCHEMENT DES HAUT-PARLEURS

Si un haut-parleur doit être raccordé en « Bi-Wiring», on peut utiliser les deux paires de bornes de serrage du haut-parleur. À la différence d'un raccordement de haut-parleur à l'aide d'un cable de haut-parleur, en Bi-Wiring le haut-parleur en question est raccordé par deux cables deux-conducteurs séparés ou un cable de haut-parleur quatre-conducteurs, à la paire de bornes de serrage de l'amplificateur de puissance. Ceci double l'investissement cable, mais pour de nombreuses combinaisons de haut-parleurs et d'amplificateurs ici améliore la qualité du son.

Avant de procéder à un câblage Bi-Wiring, les pontages métalliques utilisés en exploitation normale, doit être reliés du double bornier du haut-parleur. Seuls les haut-parleurs possédant ce terminal Bi-Wiring sont adaptés. Le filtrage de l'ensemble de la plage de fréquence se produitMAINANT au niveau des filtres séparés des haut-parleurs. Pour chaque haut-parleur, un cable est relié au bornier du haut-parleur prévu pour les fréquences basses, l'autre prévu pour les fréquences élevées. Veillez à la belle polarité. Notre revendeur se fera un prise de vous conseiller à ce sujet.

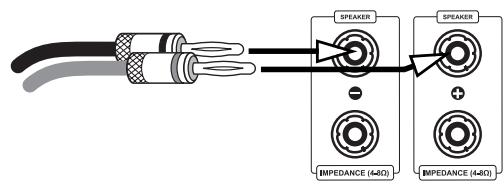

Si vous utilise des cables de haut-parleur prééquipés de fiches bananes de 4mm , il vous suffira seulement de relier les deux fiches de chaque cable de haut-parleur avec les bornes correspondantes. Les molettes de fixation devront être serrées en les tournant dans le sens horsaire.

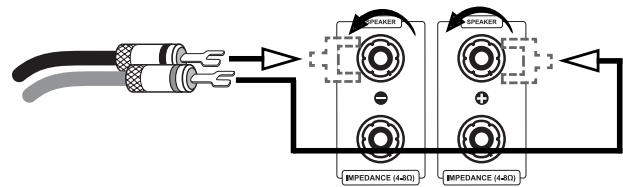

Si on utilise des cables avec cosses, il faudra desserrer la molette de fixation en la tournant dans le sens antihoraire, insérer la cosse sous la molette et desserrer celle-ci en la tournant dans le sens horaire. Pour éviter tout dommage, assurez-vous que le branchement est bien serré et qu'aucune partie métallique dénudée de la cosse ne soit en contact avec la paroi arrêté ou une autre borne de raccordement.

BRANCHEMENT DES HAUT-PARLEURS

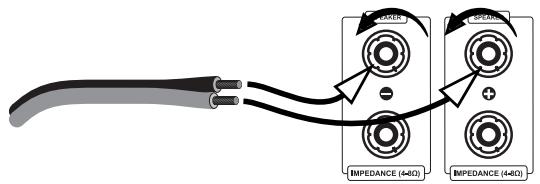

En l'absence de cosse, retirez l'isolant de chaque extrémité du cable sur une longueur d'un cm environ. Torsadez le cable dénudé, pour éviter les court-circuits, desserrez la molette de fixation en la tournant dans le sens antihoraire et insérez l'extrémité du cable dans le perçage dégagé du bornier. Serrez maintainant le cable en faisant tourner la molette de serrage dans le sens horaire. Contrôlez le serrage correct du cable.

Achtung:

Tous les haut-parleurs utilisés doivent avoir une impédance nominale d'au moins 4

Veuillez à la bonne polarité des raccordements des câbles de haut-parleurs. Le contact positif est généralement de couleur rouge et marqué du signe « + ». Le conducteur marqué du cable de haut-parleur doit être relié à la borne positive.

UTILISATION DE L'APPAREIL

Action	Touches(s)	Description
Mise en marche et arrêt	POWER (2)	La mise en marche et l'arrêt de l'appareil se fait en façon avant. Utilisez ce bouton situé à la partie avant de l'appareil pour l'éteindre et l'allumer. Ceci est impossible si un cable est branché à l'un des raccords du champ « POWER CONTROL » (7) auquel cas le SP-995 réagit uniquement au signal de branchement correspondant et le bouton « POWER » est désacti­né. Lorsque l'apparil est étient, il n'est pas complètement déconnecté de l'alimentation. Avant d'allumer l'apparil, réduisez le volume du préamplifi­cateur par mesure de précaution. Une fois que l'apparil a été allumé, le voyant LED à la partie avant clignote pendant cinq secondes. Il s'agit de l'intervalle pendant lequel un disjonteur est actif et l'amplificateur est allu­mé en mode muet. En mode de fonctionnement normal, cevoyant LED est allumé de façon continue et agit commevoyant de contrôle.
Choisir un raccord d'entrée	XLR IN (4)	Cette rubrique vous permet de déterminer si le signal d'entrée préamplifié doit être transmis à l'amplificateur par le raccord XLR ou RCA à la partie arrrière de l'apparil. Si la fonction « XLR IN » est activée, (levoyant LED s'allume), le SP-995 ne peut pasTRAitter le signal correspondant par le raccord RCA, mais reçoit juste le signal sur un raccord XLR.
Séslector le mode de fonctionnement de l'amplificateur	CLASS A (1)	Ce bouton permet de changer le branchement de l'amplificateur entre le mode Classe A et le mode Classe AB. Vous pouvez également l'utiliser pour passer du mode Classe A qui offre une meilleure qualité audio au mode Classe AB qui consomme moins d'énergie et qui émet moins de cha­leur, par exemple pour l'animation d'une fête au cours de laquelle vous n'avez besoin d'un son de qualité supérieure.

CONSEILS

Temps de rodage / échauffement

Vos appeareils audio demandent un certain temps pour atteindre leurs performances maximes. Ce laps de temps est très différents pour les différences composants de votre système. Vous obtiendrez un son de touteonneuve qualite et plus homogene en laissant l'appareil sous tension.

Profitez de l'expérience de votre revendeur!

Ronflement du secteur

Certaines sources audio peuvent provoquer, en liaison avec l'amplificateur, un renflement perceptible dans les haut-parleurs. Le volume de ce bruit est variable avec le réglage de volume de l'amplificateur. Ceci n'est pas le signe d'un défaut de vos produits audio, mais doit être éliminé par des mesures appropriées. En général, n'importe quel apparéil connecté à l'amplificateur, fonctionnant également sur secteur et relié au conducteur de terre du secteur, peut cause le problème.

L'expérience montre que ce phénomène est soit du à la connexion d'antenne du tuner ou du téléviseur, soit en relation avec des ordinateurs personnels, haut-parleurs electrostatiques, subwooferers, platines tourne-disque ou amplificateurs de casque qui sont connectés aux entrées audio de l'amplificateur.

Une autre cause possible du ronflement est une interférence electromagnétique entre l'alimentation d'autres apparèils (p. ex. amplificateur, récepteur, lecteur de CD, tuner, etc.) et la tête de lecture d'une platine tourne-disque connectée. On peut facilement déterminer soi-même de telles causes de défaut en changeant la platine tourne-disque de place.

Sur presque tous les apparèils électriques, le potentiel de masse de tous les signaux est améné sur un point central. Ils trouvent exactement une liaison commune à ce point précis. S'il existe un conducteur de protection, celui-ci possède plusieurs une liaison inamovible avec le boîtier à un point stratégique favorable et les deux points sont également le plus souvent aussi raccordés précisé au point de masse central. C'est ainsi qu'on obtient aussi un effet de blindage du boîtier. Certains apparèils sont équipés d'un commutateur de coupure de masse (GND SWITCH) à l'arrière de l'appareil. Quand celui-ci est mis en marche (s'il se trouve en position « ON »), le conducteur de protection et le boîtier sont tous deux déconnectés du point de masse, l'effect de protection du conducteur de protection est conservée.

Si vous ne parvenez pas à éliminer vous-même ce renflement, votre revendeur vous y aidera.

RESOLUTION DE PROBLEMES

Symptom	Cause possible du début	Remède
Pas de fonctionnement après mise en marche du commutateur secteur	Le cordon secteur n'est pas relié à une prise opérationnelle.	Réalisez une liaison à une prise opérationnelle avec la tension appropriée.
	Le cordon secteur est défectueux ou il n'est pas entièrement enforcé dans la prise secteur ou celle de l'appareil.	Vérifiez le cordon secteur, remplacez-le éven-tuellesment et enforcez sa fiche correctement dans la prise secteur, ainsi que son autre extrémité dans la prise secteur de l'appareil.
	Un cable est branché sur le raccord « POWER CONTROL » à l'arrière de l'appa-reil. Dans ce cas, le bouton « POWER » (2) est désactivé.	Enlevez tous les cables reliés aux prises du « POWER CONTROL » (4) ou mettez en mar-che l'appareil qu'émet le signal « Power Control ».
	Fusible de l'appareil ou appareil défectueux.	Prenoze contact avec votre répondeur.
Pas de son, bien que l'appareil soit sous tension et activé	L'appareil source sélectionnédactuellément au préamplificateur n'émet pas de signal.	Lancez la lecture de la source de signal rac-r cordée.
	La sortie de l'appareil source n'est pas ou est mal raccordée ou pas raccordée à la bonne borne d'entrée du préamplificateur.	Corrigez la liaison de la source de signal.
	Le mauvais canal d'entrée a été sélectionné au préamplificateur.	Corrigez la sélection d'entrée au préamplifi-cateur.
	Le volume (VOLUME) est réglié trop bas au préamplificateur.	Augmentez prudemment le volume au préamplificateur.
	Le préamplificateur a été mis en sourdine (fonction Mute).	Désactivez la mise en sourdine (touche « MUTE » du préamplificateur).
	La sortie du préamplificateur n'est pas ou est mal raccordée à la prise d'entrée du SP-995 (6).	Corrigez la connexion du préamplificateur.
	Le réglage du commutateur « XLR IN » (4) à l'avant de l'appareil n'est pas approprié.	Branchez sur le commutateur le raccord de sortie approprié.
	Les cables de haut-parleurs ne sont pas cor- rectement raccordés aux bornes de raccorde- ment (5) ou sont défectueux.	Vérifiez et serrez les cables de haut-parleurs aux bornes de l'amplificateur (5) et aux bor- nes des haut-parleurs.
Mauvaise qualité du son	Les connexions des liaisons par cable sont desserrées, les connexions encrassées ou un cable est défectueux.	Vérifiez les connexions audio et les cables.
	Une platine tourne disque a été raccordée sans l'intémidiaire d'un préamplificateur phono à l'une des entrées de haut niveau du préamplificateur.	Raccocordez un préamplificateur phono entre la platine tourne disque et le préamplificateur.
	Un appareil avec sortie de haut niveau (par exemple un lecteur de CD) a été raccordé à l'entrée « LINE IN » (6) d'amplificateur.	N'utilisez des appareils source avec sorties de haut niveau qu'aux entrées du préamplifi-cateur.
Bourdonnement audi- ble des basses	Voir paragraphe « Ronflement du secteur » au chapitre « Conseils ».	Voir paragraphe « Ronflement du secteur » au chapitre « Conseils ».

CHARACTERISTIQUES TECHNIQUES

Plage de transmission :

Puissance de sortie nominale à 8Ω Classe A/AB :

Puisance de sortie nominale a 4 ..

Sensibilité d'entrée :

Facteur de distorsion :

Rapport signal/bruit :

Impedance d'entrée :

Alimentation :

Entrées :

Sorties :

Variante de couleur :

20 Hz - 20 kHz ±0,5 dB

100 W (puissance de sortie continue)

200 W (puissance de sortie continue)

800mV

< 0,1% (20Hz - 20kHz, 8 Ω,

puissance de sortie nominale]

90dB

47 kΩ

220V - 240V/50 Hz (max. 300W)

1xRCA Main Input mono,

1x XLR Main Input mono,

1x POWER CONTROL (3,5 mm prize jack)

Bornes de haut-parleurs pour 2 haut-parleurs,

1x POWER CONTROL (3,5 mm prize jack)

430× 150× 435mm

19,5 kg

noir / argent

GLOSSaire

Niveau (dB)

Une manière de représentater toute grandeur physique; mesure usuelle des tensions de signal et du volume. Est indiqué en décibels (dB). On désigne par tensions « au niveau Line » les tensions de signal inférieures à 1 Volt (RMS) qui convennent comme signaux audio pour les entrées des amplificateurs. Les entrées de l' amplificateur (seprésentant en général sous la forme de prises RCA) qui sont prévues pour les signaux du lecteur de CD, du lecteur de DVD etc. sont aussi désignées par « entrées de niveau Line » ou « entrées à haut niveau »

RCA

Désignation française d'une connexion coaxiale, initialement abréviation de « Radio Corporation of America», le nom d'une entreprise française. Fiches et cables sont constitués d'un conducteur central et d'un conducteur extérieur concentrique. Permet la transmission d'un signal audio mono ou d'un signal video. Par rapport au XLR, ce type de connexion est aussi appelé « liaison de signal asymétrique » (« unbalanced »).

Sensibilité d'entrée

Terme désignant la plus faible tension d'entrée qui, à réglage maxi du volume de l'amplificateur, produit la puissance de sortie maxi. Exemples: 100mV à 500mV (millivolts) pour entrées de haut niveau, 2mV à 5mV à l'entrée phono MM ou 0,1 mV à 0,5 mV à l'entrée phono MC.

XLR

Egalement appelé: « Liaison symétrique » ou « balanced ». Une fiche de connexion pour apparreils audio. Elle est ronde, d'un diamètre d'environ 1,5 cm et possède trois broches de contact. XLR est une connexion alternative à RCA pour signaux BF dans le domaine professionnelnel audio. Son avantage consiste dans la possibilité de transmission supplémentaire du même signal, cependant modifié (c'est la raison des trois broches), de façon qu'après traitement correspondant du signal dans l'appareil récepteur, les perturbations electromagnétiques induites sur le parcours des cables puisent être éliminées. Le niveau de transmission est en outre plus élevé, les signaux audio transmis sont ainsi moins sensibles aux parasites.

Vincent

Gardez soigneusement la facture d'achat et le mode d'emploi. La facture d'achat faisant foi de garantie. Le numero de série seouve au dos de l'appareil.

Seriennummer:

Serial number:

Numero de série:

www.vincent-tac.de
