BEDIENUNGSANLEITUNG SP-994 VINCENT

Sehr geehrter Kunde,

wir danken Ohnen für das Vertrauen, welche Sie uns durch die Entscheidung für diesen hochwertige Audio-Produkt, das Ihr hem hohen Anspruch an Klang- und Verarbeitungsqualität gerecht wird, entgegenbringen. Auch wenn Sie verständlicherweise sofort beginnen sollen, das Gerät zu verwenden,lesen Sieitte vor dem Aufstellen und Anschlieben these Handbuch sorgfältig durch. Es wird Ohnen bei der Bedienung und der optimalen Nutzung des Gerätes in Ihr System halten, selbst wenn diese durch ihren Fachhändler installiert wurde.

Bitte beachten Sie vor allem die Sicherheitseinweise, auch wenn einige davon offensichtlich erschieren * 們 ogen. Um Ihnen verwendete Fachbegriffe zu erlautern, ist ein kleines Lexikon im Anhang enthalten. Bei eventuellen Fragen steht Ihnen Ihr Fachhändler gern zur Verfugung, er ist auch Ihr Ansprechpartner im Fall der Garantie-Inanspruchnahme oder fur Reparaturen nach dem Gewährleistungszeitaum. Er ist in jedem Fall interessiert daran, dass Sie ihm ihre Erfahrungen mit Vincent-Produkten mitteilen.

Viel Freude mit unseren / Ihr demokt wünscht Ihnen

Ihr Vincent-Team

Dear Customer,

Sicherheitshinweise 4
Weitere Hinweise 5
Lieferumfang 6
Beschreibung des Gerätes 6
Installation 9
Bedienung des Gerätes 15
Weitere Tipps 16
Fehlertabelle 17
Technische Daten 18
Lexikon/Wissenswertes 19

deutsch

Dieses Gerät wurde unter strengen Qualitätskontrollen gefertigt. Es entspricht allen festgelegten internationalen Sicherheitsstandards. Trotzdem sollenen folgende Hinweise vollständig gelesen und beachtet werden, um eine Gefährung zu vermeiden:

Das Gerät nicht öffnen! Gefahr des elektrischen Schocks!

Es befinden sich keine vom Benutzer zu wartenden Teile im Gerät.

Wartung/Veränderungen

Alle Betriebsmittel, die an die Netzspannung

des Haushalts angeschlossen sind, können dem Benutzer bei unsachgemäßer Behandlung gefährlich werden. Überlassen Sie die Wartung qualifiziertem Fachpersonal. Das Produkt ist nur für den Anschluss an 230Volt/50Hz Wechselspannung, für Schutzkontaktsteckdosen und die Verwendung in geschlossenen Räumen zugelassen. Durch Veränderungen im Gerät oder an der Seriennummer erlischt der Garantieanspruch. Lassen Sie die Gerätesicherung nach einem Fehlerfall nur von Fachpersonal durch ein Exemplar gleichen Typs ersetzen.

Netzkabel/Anschluss

Ziehen Sie stets den Netzstecker und nie am Netzkabel, wenn Sie die Verbindung zum Stromnetz trennen wollen. Stellen Sie safer, dass beim Aufstellen des Gerätes das Netzkabel nicht gequetscht, extrem gebogen oder durch scharfe Kanten beschädigt wird. Fassen Sie das Netzkabel nicht mit nassen oder feuchten Händen an. Verwenden Sie das im Lieferumfang enthaltene oder andere Netzkabel von Vincent.

Ausschalten

Schalten Sie das Gerät jeder Mal aus,

bevor Sie andere Komponenten bzw. Laufsprecher anschlieben oder entfernen, es vom Stromnetz trennen bzw. daran anschlieben, es langere Zeit nicht benutzten oder dessen Oberfläche reinigen wollen. Warten Sie danach bei Vollverstärkern, Endstufen und Receivern ca. eine Minute, bevor Sie Kabelverbindungen trennen bzw. herstellen.

Feuchtigkeit/Hitze/Vibrationen

Der Kontakt elektrisch betriebener

Geräte mit Flüssigkeiten, Feuchtigkeit, Regen oder Wasserdampf ist für diese Geräte und deren Benutzer gefährlich und unbedingt zu vermeiden. Achten Sie daraufuf, dass weder Flüssigkeiten noch Objekte in das Gerät gelangen (Lüftungsschlitze etc.). Es muss sehr vom Stromnetz getrennt und vom Fachmann untersucht werden, falls dies geschehen ist. Setzen Sie das Gerät nie hohen Temperatoren (Sonneneinstruhlung) oder starken Vibrationen aus.

Wärmeentwicklung

Achten Sie darauf, dass um das Gerät ein Abstand von 5 cm frei bleibt und die Umgebungsluft zirkulieren kann (keine Aufstellung in geschlossenen Schranken). Lüftungsöffnungen dürfen nicht verdeckt werden.

Lautstärke

Die maximal erträge lautstärke wird stets

weit unterhalb der maximal möglichen Einstellung am Veränderer erreicht. Gehen Sie deshalb vorsichtig mit der Lautstärkeeinstellung um, damit Hörschäden vermieden werden. Damit Sie sich nicht unbeabsichtigt hoher Lautstärke aussetzen, stellen Sie vor dem Wechsel des Eingangskanals stets einen niedrigen Wert ein.

Reinigen

Ziehen Sie vor dem Reinigen der Außenflächen des Produkts den Netzstecker. Verwenden Sie möglichst ein weiches, flusenfreies, angefeuchte Tuch. Verzichten Sie auf Scheuermittel, Lösungsmittel, Verdünner, entzündliche Chemikalien, Polituren und andere Reinigungssprodukte, die Spuren hinterlassen.

WEITERE HINWEISE

Aufstellen des Gerätes

Die Art der Aufstellung der Anlage hat

klangliche Auswirkungen. Stellen Sie diese deshalb nur auf eine davon geeignete, stabile Unterlage. Um das Klangpotential Ihres Systems optimal auszunieten, empfehlen wir, die Geräte auf Vincent Racks zuplatzieren und nicht aufeinander zu stellen.

Elektronik Altgeräte

Dieses Gerät unterliegt den in der

europeanen Richtlinie 2002/96/EC festgelegten Bestimmungen, deren gesetzliche Umsetzung in Deutschland durch das Elektro- und Elektronikgeräte-Gesetz (ElektroG) geregelt ist. Dies ist durch das Symbol eines durchgestruchenen Abfall-eimers auf dem Gerät gekennzeichnet.

Für Sie als Endverbraucher bedeutet das:

Alle nicht mehr verwendeten Elektro- und Elektronik-Altgeräte müssen getrennt vom Hausmüll über darauf staatlich vorgesehene Stellen entsorgt werden. Damit vermeiden Sie Umweltschäden und halten mit, die Hersteller zur Produktion von langbeigen oder wieder verwendbaren Produkten zu motivieren. Weitere Informationen zur Entsorgung des alten Gerätes erhalten Sie bei der Stadtverwaltung, dem Entsorgungsamt oder dem Geschäft, in dem Sie das Produkt erworben haben.

CE-Zeichen

Dieses Gerät erfüllt die gültigen EU-Richtlinien zur Erlangung des CE-Zeichens und entspricht damit den Anforderungen an elektrische und elektronische Geräte (EMV-Richtlinien, Sicherheitsrichtlinien und den Richtlinien für Niederspannungsgeräte).

Erklärungen/Hinweise

Dieses Dokument wurde verfasst von

Andreas Boer. Es ist ein Produkt der Sintron Vertriebs GmbH, 76473 Iffezheim undarf ohne ausdrückliche und schriftliche Genehmigung weder komplett noch auszugsweise kopiert oder verteil werden.

Vincent ist ein eingetragenes Warenzeichen der Sintron Vertriebs GmbH, 76473 Iffezheim.

Vincent arbeitet ständig an der Verbesserung und Weiterentwicklung seiner Produkte. Deshalb bleiben Änderungen an Design und technischer Konstruktion des Ge-rates, sofern sie dem Fortschriftdienen, vorbehalten.

Der Inhalt dieser Anleitung hat lediglich Informationscharakter. Er kann jederzeit ohne vorherige Ankündigung geändert werden und stellt keine Verpflichtung seitens des Markeninhabers dar. Diese übernimmt keinerlei Verantwortung oder Haftung für Fehler oder Ungenaugigkeiten, die möglicherweise in dieser Bedienungsanleitung enthalten sind.

Aufbewahren der Verpackung

Wir empfehlen Ohnen ausrücklich, nach Mogglichkeit die Originalverpackung fur spätere Transportzweck aufzubewahren. Transportschäden treten bei ungeeignet verpackten HiFi-Geräten früig auf. Dadurch, dass die Originalverpackung exakt zum Gerät passst, wird das Risiko einer Beschädigung während eines notwendigen Transportes gemindert.

Erläuterung der grafischen Symbole

Der Blitz weist Sie daraufhin, dass im Gerät gefährliche Spannungenvorhanden sind, die einen Stromschlag verursachen konnen.

Das Ausrufezeichen macht Sie auf besonderss wichtige Hinweise bezüglich Bedienung und Wartung aufmerksam.

Der Zeigefinger kennzeichnet nützliche Informationen und Hinweise für den Umgang mit dem Gerät.

LIEFERUMFANG

Bitte prüfen Sie den Inhalt der Verpackung, diese sollentzlich zum Gerät folgenden Zubehör enthalten:

1Netzkabel
- dieses Handbuch

BESCHREIBUNG DES GERÄTES

Obwohl Vincent auch für Mehrkanaltonanlagen und Heimkinos langbeige und überlegene Komponenten herstellt, fühlen sich die Vincent-Entwickler besonders der Stereo-Tradition verpflichtet. Besonders in diesen Segment ist der klangliche Fortschritt bei Auftrennung in Vor- und Endversteller deutlich. Wir sind der Meinung, dass eine Verwendung von allzu preisorientiert aufgebauten Vor- und Endverstellerkern diese Bemühungen durch kompromissbedingt geringere Klangqualität genau wieder zunichte macht. Aus thisem Grund stellt Vincent bei Stereovor- und Stereoendverstellerkern keine „Einsteigermodelle" her. Das ist auch deswegen sinnvoll, weil unabhängig jeglicher Entwicklung auf dem Audio-Markt und unabhängig davon, welche Art Audio-Anlage aufgebaut werden soll, es eine Gerätekategorie gibt, deren Komponenten in jeder zukünftig zusammengestellen Anlage weiterverwendet werden konnen: die Endversteller! Denn egal, welches die Datenträger oder Datenformate der Zukunft sind, der Ton muss stets den Weg zum Laufsprecher finden.

Der SP-994 ist ein vielseite einsetzbarer Stereo-Endversteller aus Vicents solidLine. Er steht in der Tradition von Verträkern wie Vincent SP-993 und SP-991. Die verwendete Transistor-Verträkertechnik setzen sowohl auf „Class A"-als auch auf „Class AB“-Schaltung. So werden die Vorzüge der

leistungsbegrenzten, klanglich überlegenen Class-A-Schaltung und der für höhere Ausgangsleistung geeigneten und mit weniger Transistor-Abwärme verbundenen Class-AB-Schaltung kombiniert. Die jeweils wirksame Betriebsart kann an thisem Gerät vom Benutzer eingestellt werden. Ergebnis von aufwändiger Entwicklungserbeit und strenger Bauteileauswahl ist ein Stereo-Endversteller, welcher nicht nur klanglich weniger Konkurrenz hat, sondern auch in den unterscheidlichen Anschluss-Situationen im Verbund mit allen Lautsprechen nie die Kontrolle verliert. Durch die Ausstattung mit sowohl Cinch- als auch XLR-Eingangssanschluss kann der Verträger auch symmetrisch angesteuert werden. Ein weiteres nützlichen Ausstattungsmerkal ist ein Empfänger für die zentrale Einschaltsteuerung (Power Control). Höchste Verarbeitungsqualität und ein hervorragendes Preis-Leistungs-Verhältnis sind selbstverständlich.

An seine Seite lassst sich ein Stereo-Vorverträger (SA-94, SA-93plus) oder eine Mehrkanal-Dekodervorstufe (SAV-C-Reihe) stellen. Zusammen mit CD-Playern, DVD-Playern, Tunern sowie den Hi-Fi-Möbeln, Laufsprechern und Laufsprecherkabeln des Vincent-Sortiments konnen unter Verwendung these Zweikanal-Endverträkers die underschiedlichsten, perfekt harmonierenden Systeme aufgebaut werden.

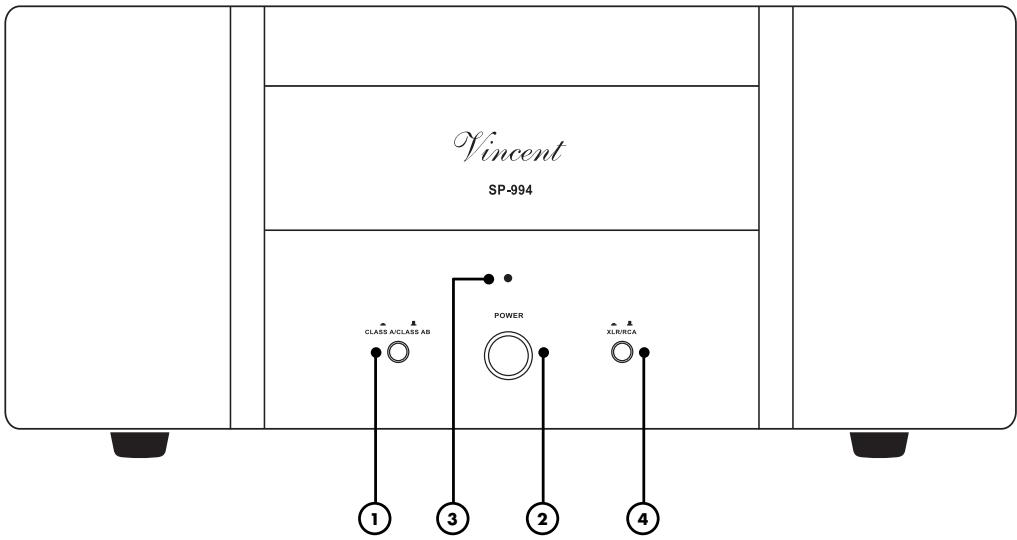

VORDERANSICHT

1. CLASS A/CLASS AB

Hier kann zwischen der klanglich besseren aber mehr Abwärme erzeugenden Class-A-Schaltung und der für höhere Ausgangsleistungen geeigneten Class-AB-Schaltung umgeschaltet werden. Dies ist auch im laufenden Betrieb erlaubt.

2. POWER: Netzschalter

Schaltet das Gerä ein und aus. Beachten Sie die Hinweise im Abschnitt „Kabelverbindungen für die Einschaltsteuerung (POWER CONTROL)".

3. LED zur Betriebskontrolle

4. XLR/RCA

Mit diesen Umschalter stellen Sie ein, ob entweder die an den Cinch-Anschlüssen oder die an den XLR-Anschlüssen bereitgestellungen Signale als Eingangssignal verwendet werden sollen.

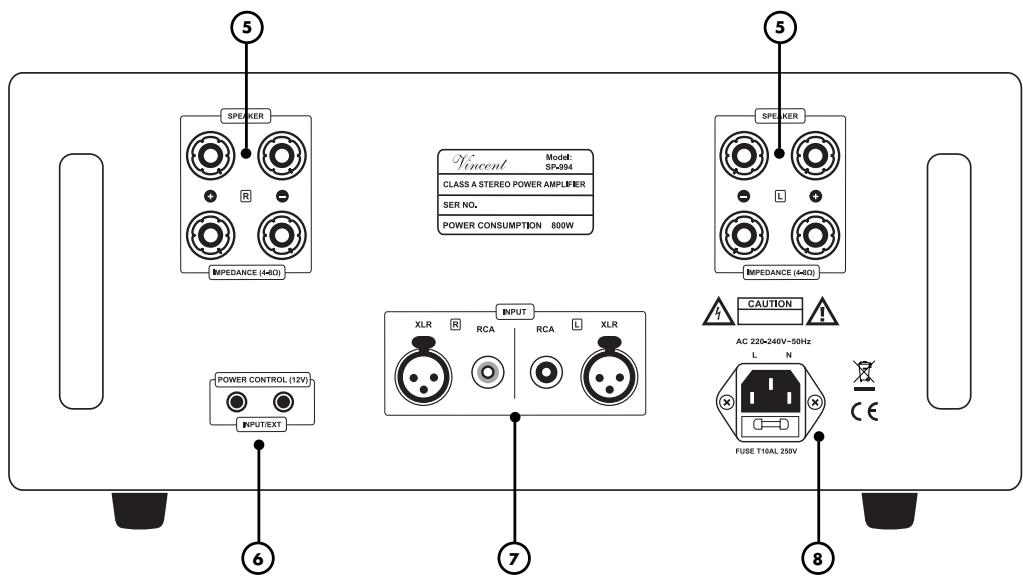

RÜCKANSICHT

5. SPEAKER:

Laatsprecheranschlussklemmen

Ausgangsbuchsen mit Schraubklemmen zum Anschluss von einem oder zwei Laufsprecherpaaren. Es konnen Laufsprechekabel mit 4mm Banensteckern verwendet werden. Beachten Sie die Hinweise im Kapitel „Installation" für den Fall, dass zwei Laufsprecherpaare angeschlossen werden sollen.

6. POWER CONTROL (12V):

Einschaltsteuerung

An diesen 3,5mm Klinkenbuchsen kann das Einsatzignal eines Verträkers bzw. Vorverträkers empfangen (INPUT) und bei Bedarf weitergegeben werden (EXT).

7. INPUT: Eingang für vorverständiges

Stereo-Audiosignal

Eine Anschlussvariante (Cinch oder XLR) desses

Eingangs wird mit den Ausgangsanschlüssen des

Vorverstärkers für die gewünschten Kanäle verbunden. Die Ausgabe des Vorverstärkers sind oft mit „PRE OUT R" und „PRE OUT L" beschrifft, wenn der SP-994 für die Laufsprecher eines Stereo-Systems verwendet wird. Es kann immer nur eine der beiden Anschlussvarianten des Eingangs verwendet werden, der Umschalter „XLR/RCA" (4) muss sich in der richtigen Position befinden. Dabei ist „RCA" die US-amerikanische Bezeichnung für „Cinch". Keine Hochpegelquelle anschließen!

8. Netzbuchse mit Sicherungshalter

Bringen Sie hier das Netzkabel an und verbinden Sie es mit der Stromversorgung. Das keine Kunststoff-Gehäuse an der Unterseite der Netzbuchse beinhaltet die Gerätesicherung. Beachten Sie dazu die Sicherheitshinweise.

INSTALLATION

Stellen Sie die Kabelverbindung in der nachfolgenden genannten Reihenfolge her. Bringen Sie erst zuletzt das Netzkabel an und verbinden es mit der Steckdose.

ZUR BESONDEREN BEAuchtUNG

Entfernen der Schutzkappen

Vor der ersten Installation müssen von allen verwendeten Anschlüssen an der Geräterückseite die

Kunststoff-Schutzkappen

entfernt werden.

Cinch-Anschlüsse

Achten Sie darauf, die analogen Anschlüsse für rechts und links nicht zu vertauschen. Häufig sind sie folgendermaßen farblich markiert: Rot für den rechten Kanal, schwarz oder weiß für den linken Kanal. Das Berühren des mittleren Kontaktstiftes des Cinch-Steckers mit dem äußeren Kontakt der Cinch-Buchse kann bei eingeschalteten Geräten im schlimmsten Fall zur Beschädigung der Geräte führen. Nehmen Sie deshalb niemals Änderungen an den Kabelverbindungen vor, während die Geräte eingeschaltet sind!

Laufsprecheranschluss

Es ist empfehlenswert, konfektionierte Lautspracherkabel zu verwenden, anstatt die Innenleiter (Litze) der Kabel direkt anzuklemen. Bananenstecker oder Kabelschuhe bieten höhere Sicherheit gegen Kurzschlüsse und Beschädigung der Lautspricher oder des Verständers. Sorgen Sie damit, dass blanke Lautspracherdrächte sich niemals gegenseit oder das Metall der Gehäuserückwand berühren können! Achten Sie auf korrekten Anschluss der positiven und negativen Lautspracherdräfte. Vertauscher Anschluss macht sich durch verringerte Klangqualität bemerkbar. Verwendten Sie nur Lautspricher mit einer Nennimpedanz von mindestens 4 . Bei Verwendung von Lautspracherkabeln mit 4mm-Bananensteckern,müssen vor dem Einstecken die Kunststoff-Stopfen in den Lautspracherklemen halten werden.

XLR-Anschlüsse

Beachten Sie, dass europäische und US-amerika

nische XLR-Signalbelegung unterschiedlich sind. Dieses Vincent Gerat verwendet das europäische System nach dem Standard AES14-1992 der „Audio Engineering Society". Der Aufbau des Kabels ist in jedem Fall gleich. Solange beide verbundenen Geräte derselben Norm entsprechen, ist die Signalverbindung richtig. Dies ist immer der Fall, wenn beide von Vincent hergestellt wurden. Werden zwei Geräte unterschiedlicher Norm verbunden, wird dadurch das Signal invertiert. In dieser Fall muss die Signalbelegung an einer Seite der Verbindung geändert werden. Ihr Fachhändler wird Sie damit unterstützen.

Kabel und Steckverbindungen

Achten Sie darauf, dass alle Steckverbindungen fest sitzen. Unzureichende Anschlüsse konnen Störgeräische, Ausfälle und Fehlfunktionen verursachen.

-Falsch-

-Richtig -

Um das Klangpotential der Komponenten voll auszuschöpfen, sollenn nur hochwertige Lautspricher- und Verbindungskabel, beispielsweise Vincent-Kabel, verwendet werden. Bevorzugten Sie geschirmte Audio-Kabel. Ihr Fachhandler wird Sie gern这点bezüglich beraten.

ANSCHLUSS DES VORVERSTÄRKERS

Dieser Endversteller ist mit einem Stereo-Audioeingang (,INPUT^ ) versehen, an welchem das Gerät das vorverstärkte Signal zweier Audio-Kanäle (zum Beispiel „R" und „L", oder „Front R" und „Front L" erwartet. Dies ist die Audio-Information, welche der SP-994 für einen oder zwei Laufsprecher pro Kanal aufbereitet.

Hinweis:

An diesen Eingang darf keine Quelle mit Standard-Hochpegelsignal (LINE OUT") angeschlossen werden. Er ist nur für vorverstärkte Signale (z.B. PRE OUT") vorgesehen.

Dieser Audio-Eingang ist mit zwei Anschlussvarianten ausgestattet, wodurch der Vorveränderer mittels Cinchoder XLR-Verbindung an den SP-994 angeschlossen werden kann. Wenn Ihr Vorveränderer beide,Möglichkeiten bietet, bevorzugen Sie XLR. Es ist zu jeder Zeit nur eine der beiden Anschlussvarianten eingestellt. Mit dem Umschalter „RCA/XLR" (4) wird bestimmt, welcher Anschluss momentan als Eingang verwendt wird. Falls der SP-994 fur die beiden Kanäle eines Stereo-Systems zuständig sein soll, verbinden Sie den gewählten Eingang des SP-994 mit den meinst mit „PRE OUT R" und „PRE OUT L" bezeichneten Vorverstärkerausgangsanschlüssen der Vorstufe.

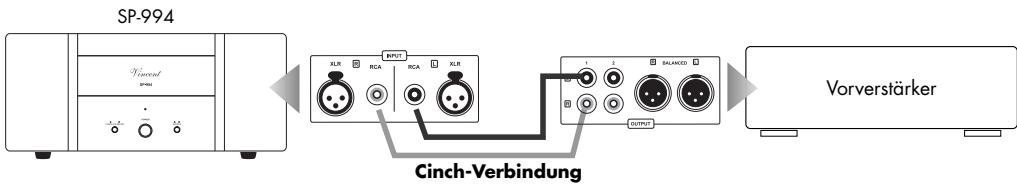

Verwenden Sie entweder eine Cinch-Verbindung

Beide „INPUT“-Anschluss-Varierten dürfen gleichzeitig belegt sein und es ist so möglich, zwei Vorverträger gleichzeitig anzuschlieben und nach Bedarf auf den gewünschten „INPUT“-Eingangsanschluss umzuschalten. Bevor Sie dies tun, stellen Sie safer, dass die Lautstärke des jeweiligen Vorverträgers nicht zu hoch eingestellt ist. Die Umschaltung darf auch während der Musikwiedergabe erfolgen.

Wird der SP-994 in einem Mehrkanalsystem verwendet, so sind die zwei Buchsen der gewünschten Kanäle im midst mit „AUDIO OUTPUT" bezeichneten Anschlussfeld der Dekodervorstufe mit dem Eingang dieser Endvermösters zu verbinden.

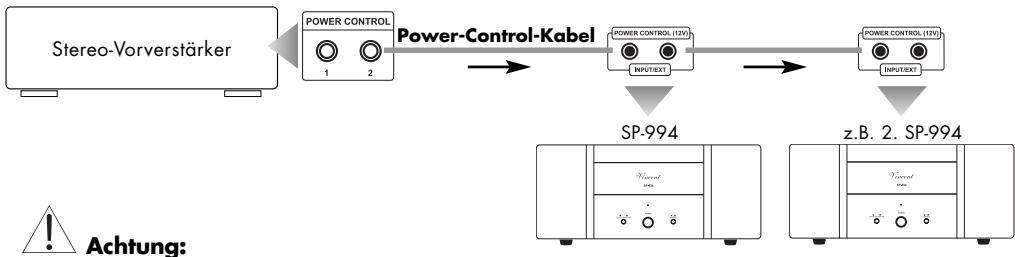

KABELVERBINDUNGEN FÜR DIE EINSCHALTSTEUERUNG (POWER CONTROL)

Viele AV-Systeme, aber auch eine Stereo-Anlagen bestehen aus einer Vielzahl von Einzelkomponenten. Damit diese nicht vor und nach jedem Gebrauch alle einzeln ein-bzw. ausgeschaltet werden müssen, haben manche Hersteller die Geräte mit einer so genommen „POWER CONTROL“-Schaltung, auch „TRIGGER“ oder „Einschaltsteuerung“ genannt, ausgestellt. Vor allem für Vor- und Endstufen wird diese Art der ferngesteuerten Standby-Schaltung verwendet. Um diese verwenden zu konnen, müssen Kabelverbindungen direkt oder indirecttwischen dem Vorverträger/ Vollverträger und allen Geräten, welche diese Funktion unterstützen, hergestellt werden. Die Funktion „POWER CONTROL“ bewirkt, dass jeder Ein-bzw. Ausschalten eines Gerätes des Systems (üblicherweise des Vor-/Vollverträgers) automatisch das Ein-/Ausschalten aller daran angeschlossenen Geräte, die diese Funktion unterstützt, bewirkt. Beachten Sie, dass alle Geräte, welche auf die Einschlsteuerung reagieren, im Ausschaltzustand nicht vom Netz getrennt, sondern in Bereitschaft geschättet sind. Als Verbindungskabel finden zweiadrige, mit 3,5 mm Klinkenstecker (mono) versehene Leitungen Verwendung. Für die Verbindung zwischen jeweils zwei Geräten wird eins dieser Kabel bestehtigt. Der SP-994 besitzt einen Eingangsanschluss und einen Ausgangsanschluss für die Einschlsteuerung. Damit kann er auf das Schaltsignal eines Verträgers/Vorverträgers reagieren und diese bei Bedarf weitergeben (durchschleifen). Der Endträger kann das Schaltsignal für weitere Komponenten einer Stereoanlage nicht selbst erzeugen. Wenn der Endträger SP-994 automatisch mit dem Vorverträger ein-/ausgeschaltet werden soll, müssen die nachfolgend beschriebenen Kabelverbindungen für die Einschlsteuerung richtig vorgenommen und der Schalter „POWER“ in die Ausschaltposition gebracht werden. Ist die hier beschriebene Arbeitsweise nicht erwünscht, reicht es, die in thisem Abschnitt beschriebenen Kabelverbindungen wegzulassen. Verbinden Sie den mit „POWER CONTROL OUTPUT“ oder „TRIGGER OUTPUT“ markierten Ausgang eines Verträgers/Vorverträgers mit dem Anschluss „INPUT“ im Feld „POWER CONTROL“ [6] an der Geräterückseite des Endverträgers. Ist these „POWER CONTROL“-Kabel angeschlossen, dient der zweite Klinkenanschluss („EXT“) des Endverträgers dem Weitergeben des Schaltsignals (zum Beispiel zu einem Tuner oder CD-Player) oder bleibt frei. Durch ein sendendes Gerät können theoretisch unendlich vile Geräte mit den Schaltimpulsen versorgt werden. Zu dieser Zweck kann an den ersten Geräten einer der beiden „POWER CONTROL“-Anschlüsse als Signaleingang und der andere als Signalausgang verwendet werden. Diese Methode, das Signal durch Ein- und Ausgänge der Geräte durchzuschleifen und diese somit zu verketten, wird auch als „daisy chaining“ bezeichnet.

Viele der Geräte, welche durch ein Schaltsignal gesteuet werden konnen (nicht Vorversteller oder Vollversteller), besitzen zwei Anschlussbuchsen, welche nicht als Ein-oder Ausgang gekennzeichnet sind. In thisem Fall kann einer der beiden beliebig gewählt werden. Auch an einigen Geräten, welche das Schaltsignal ausgegeben (Vorund Vollversteller) fehlen diese Beschrifugen. In dem Fall kann davon ausgegangen werden, dass es sich um Signalausgänge handelt.

"POWER CONTROL"-Anschlüsse von Vor- oder Vollverstärkern)dürfen niemals unterinander verbunden wer

den! An alle anderen Geräte direkt oder indirekt nur ein Vor- oder Vollverträger über „POWER CONTROL"-Verbindung angeschlossen sein!

Wenn ein „POWER CONTROL“ Kabel an der Rückseite des Players angeschlossen ist und darüber das 12V-Schaltsignal anliegt, kann das Gerät nicht mehr durch den Taster „POWER“ abgeschickt werden. Wenn die Funktion der Einschaltsteuerung nicht erwänscht ist, sollen des wesegen die Schaltsignalkabel halten!

ANSCHLUSS DES NETZKABELS

Prüfen Sie, ob die Stromversorgung Ihres Haushalts für das Gerät geeignet ist. Benötigte Spannung und Frequenz sind auf der Geräterückseiteiben der Netzbuchse abzULEsen.Wenn die Stromversorgung geeignet ist, drücken Sie den Kaltgerätestecker des mitgelieferten Netzkabels fest in die Netzbuchse (8) an der Geräterückwand. Verbinden Sie das andere Ende des Netzkabels mit einer Netzsteckdose.

ANSCHLUSS DER LAUTSPRECHER

An den Endversteller SP-994 konnen zwei Laufsprecher normal (durch je ein zweiadriges Laufsprecherkabel) angeschlossen werden. Es besteht aber auch die Möglichkeit, vier Laufsprecher oder zwei Laufsprecher im Bi-Wiring anzuschreiben. Für jeder Laufsprecher finden Sie am Gerät zwei Laufsprecherklemmen (positiv + und negativ -), welche mit einer Seite eines zweiadrigen Laufsprecherkabels verbunden werden. Am Laufsprecher gibt es gleichartige oder ähnliche Anschlüsse, auch hier ist markiert, welcher Anschluss zu welchem Pol (+ oder -) gehört. Hier wird das andere Ende des dem Laufsprecher zugeordneten Laufsprecherkabels angeschlossen. Durch das Laufsprecherkabel mösen jeweilsGLEICHARTige Anschlüsse eines Klemmenpaares miteinander verbunden werden: die mit " + " markierte Klemme am Versteller muss zu einem mit " + " markierten Anschluss des Laufsprechers führen.

rechte bzw. linker Lautsprecher

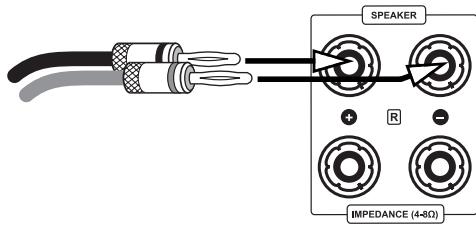

Wird jeder Laufsprecher ganz normal mit einem doppeladrigen Laufsprecherkabel verbunden, so müssen bei Laufsprechem mit Doppelanschluss (vier Laufsprecherklemen) die (meist mit den Laufsprechem geleiferten) Kontaktbrücken (meist keine Metallplätten oder kurze Kabelstückchen) jeweils zwischen den beiden Klemmen gleicher Polung (z.B. beide mit „+“ beschriftete Klemmen) angebracht werden. Der obere, mit „+“ und „R“ markierte Anschluss des Endverstärkers wird mit einem der mit „+“ markierten, gebrücken Anschlüsse des rechten Laufsprechers verbunden. Der obere, mit „-“ und „R“ markierte Anschluss des Endverstärkers wird mit einem der mit „-“ markierten, gebrücken Anschlüsse des rechten Laufsprechers verbunden. Für das Laufsprecherkabel zwischen den Anschlüssen des linken Laufsprechers und denen des Endverstärkers ist die entsprechende Zuordnung zu wahlen.

Soll ein zweites Lautsprecherpaar angeschlossen werden, so werden auf ähnliche Weise die Klemmen der unteren Anschlussreihe mit den zusätzlichen Lautsprechem verbunden. Dies ist nur zulässig, wenn alle Lautsprecher eine Nennimpedanz von mindestens 8 aufweisen!

ANSCHLUSS DER LAUTSPRECHER

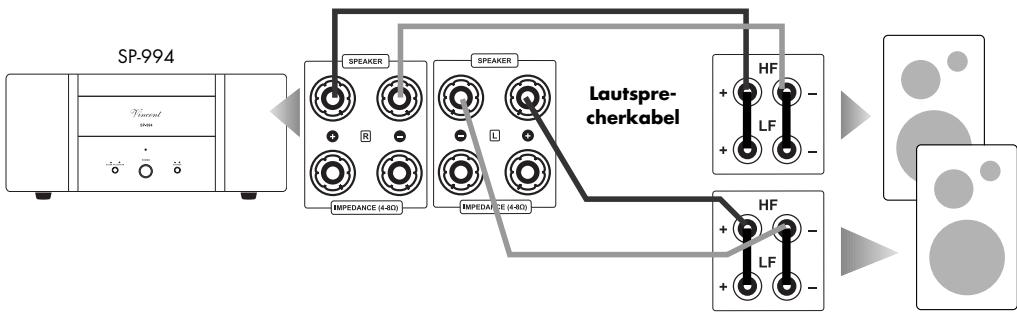

Wenn ein Laufsprecherpaar im „Bi-Wiring" angeschlossen werden soll, können beide zu einer Seite (rechts, links) gehörenden Laufsprecher-Klemmenpaare verwendet werden. Anders als beim Anschluss der Laufsprecher mit je einem Laufsprecherkabel wird bei Bi-Wiring der dafür geeignete Laufsprecher über zwei getrennte Laufsprecherkabel an das Ausgangsklemmenpaar bzw. die Ausgangsklemmenpaare des Endverträkers angeschlossen. Dabei verdoppelt sich der Verkabelungsaufwand, für weitere Kombinationen aus Laufsprechern und Verträkern verbessert sich dadurch die Klangqualität.

Rückseite Rückseite des rechten des linken Laufsprechers Laufsprechers

Vor der Umrüstung auf Bi-Wiring müssen die im Normalbetrieb am Doppelanschluss des Laufsprechers angebrachten Metallbrücken entfern werden. Nur Laufsprecher mit diesen Bi-Wiring-Terminals sind geeignet. Die Filterung des gesamtten Frequenzbereiches findet in den nun aufgetrennten Weichen der Laufsprecherstatt. Für jedem Laufsprecher wird ein Kabel mit dem für die höheren, das andere mit dem für die niedrigeren Frenquenzen vorgesehenen Laufsprecheranschluss verbunden. Achten Sie auf die richtige Polung. Ihr Fachhändler wird Ohnen mit Rat und Tat zur Seite stehen.

Wenn Sie konfektionierte Laatsprecherkabel mit 4 mm Bananensteckern verwenden, brauchen Sie nur die zwei Stecker eines jeder Laatsprecherkabels mit den zwei zugehörigen Klemmen zu verbinden. Eventuell

müssen die im Auslieferungszustand angebrachten,kleinen Kunststoff-Stopfen in den Klemmenlochern entfernt werden (Schraubkappe vollständig abschrauben, Stopfen entfernen, Schraubkappe wieder aufsetzen).Die Schraubkappen der Klemmen sollenn bereits vor dem Einstecken im Uhrzeigersinn festgedreht werden.

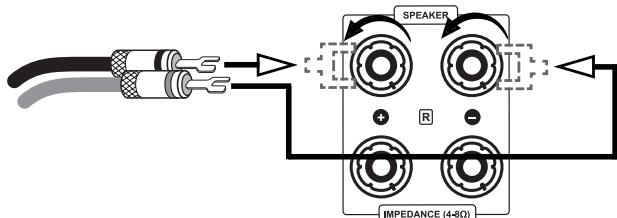

Sollen Kabelschuhe verwendet werden, muss an jeder Klemme der Schraubkopf im Gegenahrzeigersinn gelost, der Kabelschuh darunter geschoben und die Schraubkappe im Uhrzeigersinn festgedreht werden. Stellen Sie zur Vermeidung von Schäden sicher, dass der Anschluss fest sitzt und kein blankes Metall von den Kabelschuhen die Rückwand oder einen anderen Anschluss berührt.

ANSCHLUSS DER LAUTSPRECHER

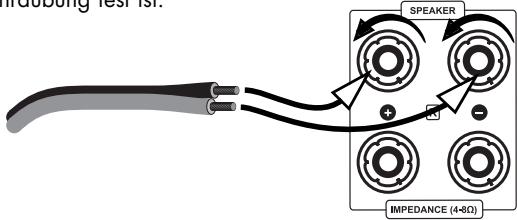

Wenn an das Lautspracherkabel keine Steckverbinder angebracht werden sollen, entfern den Sie ein ca. 1 cm langes Stück der Isolierung von jedem Endstück des Lautspracherdrahtes. Verdrillen Sie die blanke Litze, um Kurzschlüsse zu vermeiden. Drehen Sie den Knopf der Lautspracherklemme im Gegenahrzeigersinn, umihn zu losen und führen Sie das blanke Drahtende in das nun freiiegende Klemmenloch ein. Drehen Sie den Knopf nun im Uhrzeigersinn, um den Draht in der Lautspracherklemme festzuklemen. Achten Sie daraufuf, dass die Verschraubung fest ist.

Achtung:

Alle verwendeten Lautsprecher müssen eine Nennimpedanz von mindestens 8 Ω aufweisen (wenn zwei Paar Lautsprecher angeschlossen werden) und mindestens 4 Ω (wenn ein Paar Lautsprecher angeschlossen wird).

Achten Sie auf die richtige Polung der Lautspracherkabelanschlüsse. Der positive Kontakt ist mein rot und oft mit „+“ markiert. Die markierte Leitung des Lautspracherkabels muss mit dem positiven An Schluss verbunden werden.

BEDIENUNG DES GERÄTES

Aktion	Taste(n)	Beschreibung
Ein- und Ausschalten	POWER (2)	Das Gerät wird an der Gerätevorderseite ein- und ausgeschlossen. Im aus-geschalten Zustand ist das Gerät nicht vom Stromnetz getrennt und rea-giert auf ein am Eingang „POWER CONTROL INPUT" (6) anliegenden Signal. Das Gerät kann somit nicht ausgeschlossen werden, solange ein anthisem Eingang angeschlossenes Gerät das Einschlansignal ausgibt. Vor dem Einsatz spoite vorschshalber die Lautstärkeeinstellung des Vorverträkers reduziert werden. Nach dem Einsatz blinkt die Betriebskontroll-LED (3) an der Gerätevorderseite für ca. fünf Sekunden und leuchtet danach dauerhaft, solange das Gerät eingescheltet und mit der Stromversorgung verbunden ist.
Eingangsanschluss wahlen	XLR/RCA (4)	Hier stellen Sie ein, ob dem Endverträker das vorverträkte Eingangs-signal am XLR- oder dem Cinch-Anschluss (RCA) an der Geräterückseite zur Verfügung gestellt wird. Ist der Druckschafter in seiner Einschlatsposition, so kann der SP-994 ein an den Cinch-Anschlüssen anliegenden Signal nicht verarbeiten, sondern erwartet das Signal über die XLR-Anschlüsse. Die Umschaltungarf auch im laufenden Betrieb und während der Musikwiedergabe erfolgen.
Betriebsart des Verträkers einstellen	CLASS A / CLASS AB (1)	Dieser Taster wechselt die Verträkerschaltung zwischen Class-A-Betrieb und Class-AB-Betrieb. Somit kann vom klanglich betteren Class-A-Betrieb auf den stromsparenden und mit weniger Abwärme verbundenen Class-AB-Betrieb umgeschlossen werden, zum Beispiel zur Beschallung einer Party, bei welcher es nicht auf absolute Reinheit des Klanges ankommen. Die Um-schaltungarf jederzeit erfolgen, auch während der Musikwiedergabe.

WEITERETIIPPS

Einspielzeit / Aufwärmen

Ohre Audio-Geräte benötigen eine gewisse Zeit bis sie ihre klangliche Höchstleistung erreichen. Dieser Zeitraum ist für die verschiedene Komponenten Ihres Systems sehr unterschiedlich. Bessere und gleichformigere Leistung erhalten Sie während der Zeit, die das Gerät eingeschaltet bleibt.

Nutzen Sie die Erfahrung Ihres Fachhändlers!

Netzbrummen

Bestimmte Quellgeräte konnen im Verbund mit dem Verstärker zu einem über die Lautsprecher hörbaren Brummgeräusch führen, dessen Lautstärke sich mit dem Lautstärkeregler beeinflussen{lsst. Dies ist kein Hinweis auf einen Mangel eines ihrer Audio-Produkte, muss aber durch entsprechende Maßnahmen verhindert werden. Generell kann jedem an den Verstärker angeschlossene, ebenfalls netzbetriebene und mit dem Schutzleiter des Stromnetzes verbundene Gerät这点es Problem hervorrufen.

Dieses Phenomen wird erfahrungsgemäß entweder durch den Antennenanschluss des Tuners bzw. Fernsehers oder in Verbindung mit Personalcomputern, elekstroatischen Lausprechern, Subwoofern, Plattenspielern oder Kopfhörerverstärkern hervorgerufen, sofern eine Audioverbindung zum Verträker besteht.

Eine weitere mögliche Quelle für Brummstörungen stellt die elektromagnetische Einstrahlung des Netzteiles anderer Geräte (z.B. Verständner, Receiver, CD-Player, Tuner usw.) auf das Tonabnehmersystem eines angeschlossenen Plattenspielers dar. Solche Fehlerursachen kann man leicht selbst ermitteln, indem man die Aufstellung des Plattenspielers gegenüber den anderen Geräten verändert.

Das Massepotential aller Signale ist in fast jedem elektrischen Gerät an einem zentralen Punkt zusammenfasst. Dort finden sie/genau einmal eine gemeinsame Verbindung. Sollte ein Schutzleiter vorhanden sein, hat er immer an einer strategisch gunstigen Stelle eine unlosbare Verbindung mit dem Gehäuse und beiden werden meinst auch/genau einmal am zentralen Massepunkt mit angeschlossen. So wird auch die abschirmende Wirkung des Gehäuses erzeugt. Manche Geräte besitzen einen Masse-Trennschalter (GND SWITCH) an der Geräterückseite. Wenn dieser eingeschaltet ist (sich in der Position "ON" befindet), sind Schutzleiter und Gehäuse gemeinsam vom Massepunkt akkoppelt. Dies kann helpen, das Netzbrumm den beseitigen. Die Schutzleiterwirkung bleibt erhalten.

Ist das Brummgeräusch durch eigene Versuche nicht zu beseitigen, wird Ihnen Ihr Fachhändler weiterhelfen.

FEHLERSUCHE

Symptom	Mögliche Fehlerursache	Abhilfe
Keine Funktion nach dem der Schalter „POWER" in die Einschaltposition gebracht wurde	Netzkabel nicht an eine betriebsbereite Steckdose angeschlossen.	Stellen Sie eine Verbindung zu einer funktionierenden Steckdose mit der geeigneten Netzspannung her.
	Netzkabel nicht fest in die Steckdose und die Gerätebuchse gesteckt oder defekt.	Prüfen Sie das Netzkabel, tauschen Sie es gegebenenfalls gegen ein geeignetes Kalt-gerätekabel aus und drücken Sie dessen Stecker fest in die Steckdose und auf der anderen Seite in die Netzbuchse des Gerätes.
	Gerätesicherung oder Gerät ist defekt.	Kontaktieren Sie ihren Fachhändler.
Das Gerätlässt sich nicht aussalten	Ein an den „POWER CONTROL“-Eingang (6) angeschlossenes Gerät gibt das Schaltsignal (12V) aus.	Schalten Sie das Gerät ab, welche für das Ein-/Ausschalten des Systems verantwortlich ist (meist Vor- oder Vollverträker). Ist die Funktion der Einschlsteuerung nicht erwüntigt, entfernen Sie alle Kabel von den Anschlüssen „POWER CONTROL".
Kein Ton, obwohl Gerät eingeschaltet und aktiv (LED (3) leuchtet)	Das momentan am Vorverträker eingestellte Quellgerät gibt kein Signal aus.	Starten Sie die Wiedergabe der angeschlosenen Signalquelle.
	Ausgang des Quellgerätes nicht oder falsch bzw. nicht mit dem gewünschten Eingangsanschluss des Vorverträkers verbunden.	Korrigieren Sie den Anschluss der Signalquelle.
	Falscher Eingangskanal am Vorverträker gewählt.	Korrigieren Sie die Eingangswahl.
	Lautstärke am Vorverträker zu niedrig eingestellt.	Erhöhen Sie vorsichtig die Lautstärke.
	Der Vorverträker ist stummgeschaltet (Mute-Funktion).	Deaktivieren Sie die Stummschaltung (Taste „MUTE" des Vorverträkers).
	Ausgang des Vorverträkers nicht bzw. falsch mit dem Eingangssanschluss des SP-994 verbunden.	Korrigieren Sie den Anschluss des Vorverträkers.
	Der Umschalter „XLR/RCA" (4) an der Geräte-vorderseite ist nicht auf die verwendete Anschluss-variante eingestellt.	Verringern Sie zur Vorsicht die Lautstärke und schalten Sie auf den richtigen Eingangs-anschluss um.
	Die Laufsprecherkabel sind nicht richtig mit den Anschlussklemmen des SP-994 oder den Laufsprechem verbunden oder sie sind defekt.	Prüfen und befestigen Sie die Laufsprecher-kabel an den Klemmen des Endverträkers (5) und an den Laufsprecheranschlussen.
Schlechte Tonqualität	Anschlüsse der Kabelverbindungen sind lose, die Anschlüsse verschmutzt oder ein Kabel defekt.	Prüfen Sie die Audio-Anschlüsse.
	Ein Plattenspieler wurde ohne Zwischenge-schlachte Entzerrvorsufe (Phonovorstufe) an einen der Hochpegeleiningänge des Vorver-stärkers angeschlossen.	Schließen Sie eine Phonovorstufe zwischen Plattenspieler und Vorverträker an.
	Ein Gerät mit Hochpegelausgang (z.B. CD-Player) wurde an den Endstufeneingang „INPUT" (7) angeschlossen.	Verwendten Sie Quellgeräte mit Hochpegel-ausgaben nur an den Eingangen des Vor-verträkers.

FEHLERSUCHE

Symptom	Mögliche Fehlerursache	Abhilfe
Ton-Wiedergabe eines Kanals Funktioniert nicht	Das Quellgerät gibt nur auf einem Kanal ein Signal aus.	Prüfen Sie das Quellgerät, z.B. an einem anderen Verträker.
	Eines der Signalkabel zwischen Quellgerät und Vorverträker ist nicht fest eingesteckt oder defekt.	Prüfen und befestigen Sie diese Kabel.
	Kanalbalance ist am Vorverträker verstellt.	Bringen Sie den Kanal-Lautstärke-Unterschied ("BALANCE" oder "CHANNEL") des Vorverträkers in die gewünschte Einstellung.
	Eines der Signalkabel zwischen Vorverträker und Endverträker ist nicht fest eingesteckt oder defekt.	Prüfen und befestigen Sie diese Kabel.
	Eines der Laufsprecherkabel ist nicht richtig an den Endverträker angeschlossen oder defekt.	Prüfen und befestigen Sie die Laufsprecherkabel an den Klemmen des Endverträkers und an den Anschüssen der Laufsprecher.
	Einer der Laufsprecher ist defekt.	Prüfen Sie die Laufsprecher.
Tiefton- Brummen zu horen	Siehe Abschnitt „Netzbrummern" im Kapitel „Weitere Tipps".	Siehe Abschnitt „Netzbrummern" im Kapitel „Weitere Tipps".

TECHNISCHE DATEN

Frequenzgang:	20 Hz - 20 kHz ±0,5 dB
Nennausgangsleistung pro Kanal an 8Ω:	300 W (50 W Class A)
Nennausgangsleistung pro Kanal an 4Ω:	600 W
Eingangsempfindlichkeit:	1 V
Klirrfaktor:	< 0,1% (20Hz-20kHz, 8Ω)
Signal-Rausch-Abstand:	>90 dB
Eingangsimpedanz:	47 kΩ
Netzanschluss:	220V - 240V/50 Hz, max. 800 W
Eingänge:	1x Cinch Main Input stereo,
	1x XLR Main Input stereo,
	1x Power Control (3,5 mm Klinke)
Ausgänge:	4x2 Lautsprecherklemmen,
	1x Power Control (3,5 mm Klinke)
Maße (B × H × T):	430 x 195 x 530 mm
Gewicht:	34,5 kg
Farbe:	silber / schwarz

LEXIKON/WISSSENSWERTES

Eingangsempfindlichkeit

Begriff for die kleinste Eingangsspannung, die bei maximaler Lautstärkeeinstellung des Verstärkers die maximale Ausgangsleistung bewirkt. Beispiele: 100 mV bis 500 mV (Millivolt) bei Hochpegeleingängen, 2 mV bis 5 mV am Phono-MM-Eingang oder 0,1 mV bis 0,5 mV am Phono-MC-Eingang.

Pegel

Eine Art der Darstellung jeder physikalischen Große und ein gebrächliches Maß für Signalspannungen und Lautstärke. Wird in Dezibel (dB) angegeben. Als Spannungen „auf Line-Pegel" werden Signalspannungen unterhalb 1V bezeichnet, die als Musik-Signale für Verträger-Eingänge geeignet sind. Eingänge des Verträkers (in der Regel als Cinch-Buchse ausgeführrt), die für Signale des CD-Players, Kassettenrecorders, DVD-Players usw. vorgesehen sind, werden auch als „Line-Level-Eingänge" oder „Hochpegel-Eingänge" bezeichnet.

RCA/Cinch

RCA ist die amerikanische Bezeichnung für die koaxialen Cinch-Steckverbindungen als Abkürzung für „Radio Corporation of America", den

Namen einer US-amerikanischen Firma. Sowohl Stecker als auch verwendete Kabel bestehen aus einem stabfornigen Innenleiter und einem zylinderhüllenfornigen Außenleiter. Damit lassst sich ein Mono-Audiosignal oder ein Videosignal übertragen. Im Vergleich mit der XLR-Steckverbindung wird diese Verbindungsart auch „unsymmetrische Signalverbindung" ("unbalanced") genannt.

XLR

Auch: „symmetrische Verbindung“ oder „Balanced“. Eine Steckverbindung für Audiogeräte. Sie ist rund, hat einen Durchmesser von etwa 1,5 cm und besitzt meinst drei Kontaktstiffe. XLR ist eine alternative Verbindung zu Cinch für NF-Signale im professionellen Audiobereich. Ihr Vorteil ist die zusätzliche Übertragungsmöglichkeit desselben Signals mit negativem Spannungshub (deswegen drei Anschluss-Stifte), so dass bei entsprechender Signalaufbereitung im empfangenden Gerät die auf dem Signalweg durchs Kabel eingestreuten elektramagnetischen Störungen beseitigt werden können. Des Weiteren wird mit einem höheren Pegel übertragen. Dadurch ist diese Art der Audiosignal-Übertragung störlicherer.

SAFETY GUIDELINES

Bewahren Sie die Kaufquittung zusammen mit der Bedienungsanleitung auf. Die Kaufquittung dient ihren als Nachweis für den Beginn der Garantiezeit. Die Seriennummer befindet sich an der Rückseite des Gerätes.
