BEDIENUNGSANLEITUNG SC 414 XL II AKG

C 414 XLS C 414 XLII BEDIENUNGSANLEITUNG

Bitte vor Inbetriebnahme des Gerätes lesen!

(Schwarz/Black Auszug)

Inhaltsverzeichnis Seite Willkommen! 3 1

Sicherheit und Umwelt3 1.1 Sicherheit3 1.2 Umwelt 3

Anwendungshinweise8 4.1 Einleitung 8 4.2 Tiefenabsenkung 8 4.3 Vorabschwächung 8 4.4 Montage am Stativ 8 4.5 Anwendungsgebiete8 4.6 Aufstellungstipps 9 4.6.1 Solostimme 9 4.6.2 Chor/Begleitchor 10 4.6.3 Violine, Viola10 4.6.4 Kontrabass, Violoncello 11 4.6.5 Akustische Gitarre 11 4.6.6 Querflöte 12 4.6.7 Klarinette12 4.6.8 Tenor-/Sopransaxophon12 4.6.9 Trompete/Posaune 13 4.6.10 Flügel/Pianino13 4.6.11 E-Gitarre/E-Bass 14 4.6.12 Schlagzeug14

(Schwarz/Black Auszug)

Willkommen! Vielen Dank, dass Sie sich für ein Produkt aus dem Hause AKG entschieden haben. Bitte lesen Sie die Bedienungsanleitung, insbesondere das Kapitel 1 Sicherheit und Umwelt, aufmerksam durch, bevor Sie das Gerät benützen, und bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit nachschlagen können. Wir wünschen Ihnen viel Spaß und Erfolg!

1 Sicherheit und Umwelt

• Überprüfen Sie bitte, ob das Gerät, an das Sie das Mikrofon anschließen möchten, den gültigen Sicherheitsbestimmungen entspricht und mit einer Sicherheitserdung versehen ist.

• Wenn Sie das Gerät verschrotten, trennen Sie Gehäuse, Elektronik und Kabel und entsorgen Sie alle Komponenten gemäß den dafür geltenden Entsorgungsvorschriften.

• Die Verpackung ist wiederverwertbar. Entsorgen Sie die Verpackung in einem dafür vorgesehenen Sammelsystem.

(Schwarz/Black Auszug)

2 Beschreibung 2.1 Lieferumfang

C 414 XLS oder C 414 XLII SA 60: Stativanschluss H 85: Elastische Mikrofonaufhängung PF 80: Popschutz W 414X: Schaumstoff-Windschutz Individuelle Frequenzkurve, mit Seriennummer und Datumscode versehen Hochwertiger Transportkoffer

2 x C 414 XLS oder C 414 XLII 2 x SA 60: Stativanschluss 2 x H 85: Elastische Mikrofonaufhängung 2 x W 414X: Schaumstoff-Windschutz 1 x H 50: Stereoschiene Individuelle Frequenzkurve, mit Seriennummer und Datumscode versehen Hochwertiger Transportkoffer

• Kontrollieren Sie bitte, ob die Verpackung alle oben angeführten Teile enthält. Falls etwas fehlt, wenden Sie sich bitte an Ihren AKG-Händler. 2.2 Optionales Zubehör

• Optionales Zubehör finden Sie im aktuellen AKG-Katalog/Folder oder auf www.akg.com. Ihr Händler berät Sie gerne.

2.3 C 414 XLS Die Konstruktion dieses Großmembran-Kondensatormikrofons stützt sich auf die Erfahrungen, die mit den Modellen C 12, C 12A, C 12B, C 414comb, C 414EB-P 48, C 414B-ULS, C 414B-TL II und C 414B-XLII im langjährigen Studio- und Bühnenbetrieb weltweit gemacht wurden. Basierend auf modernen und zuverlässigen Bauteilen, mit denen weitere Funktionen auf gleichem Raum untergebracht werden konnten, wird das Mikrofon höchsten professionellen Anforderungen gerecht und wird auch einem langzeitigen anspruchsvollen Studio- und Liveeinsatz standhalten. Die Elektronik des Mikrofons wurde neu überarbeitet, wobei größter Wert auf absolute Linearität aller elektrischen Übertragungseigenschaften gelegt wurde. Das geringe Eigenrauschen und der hohe Aussteuerungsbereich garantieren einen Dynamikumfang von etwa 134 dB (A-bewertet), der wesentlich über dem von herkömmlichen Kondensatormikrofonen und peripheren Geräten liegt. Das Doppelmembransystem erlaubt in bewährter Weise die Wahl verschiedener Richtcharakteristiken. Die Membrane ist aus einer einseitig goldbedampften Kunststofffolie gefertigt und verhindert auch bei höchsten Schalldrücken örtliche Kurzschlüsse zur Gegenelektrode. Das Ganzmetallgehäuse wirkt sehr gut gegen mögliche HF-Einstreuungen, wenn Sie das Mikrofon in Sendernähe oder gemeinsam mit drahtlosen Mikrofonen oder sonstigen Kommunikationsanlagen verwenden.

2.3.1 Bedienelemente

Im Gegensatz zu früheren Versionen des C 414 bietet das C 414 XLS / C 414 XLII für die Umschaltung der Richtcharakteristik, Vorabschwächung und Tiefenabsenkung je eine Schaltwippe mit LED-Zeile zur Anzeige der gewählten Einstellung. Die Wahlschalter und AnzeigeLEDs sind nur bei eingeschaltetem Mikrofon (Versorgung mit 48-V-Phantomspeisung) aktiv. • Um einen bestimmten Wert oder eine bestimmte Richtcharakteristik einzustellen, drücken Sie ein oder mehrere Male auf den gewünschten Richtungspfeil am entsprechenden Wahlschalter. Die gewählte Einstellung wird durch eine grün leuchtende LED über dem jeweiligen Wert oder Symbol angezeigt. Wenn Sie in einer Richtung die äußerste Position erreicht haben und eine andere Einstellung wählen wollen, müssen Sie am Wahlschalter auf den Pfeil für die Gegenrichtung drücken.

(Schwarz/Black Auszug)

2 Beschreibung • Wenn Sie das Mikrofon abschalten (von der Phantomspeisung trennen) und später wieder einschalten (Neuversorgung mit Phantomspeisung), werden die zuletzt gewählten Einstellungen aller drei Wahlschalter automatisch wiederhergestellt. Die jeweils aktuelle Einstellung wird ca. 500 ms nach der letzten Betätigung eines der drei Wahlschalter automatisch gespeichert, so dass Ihnen die zuletzt gewählten Einstellungen auch nach Unterbrechungen der Phantomspeisung (z.B. wenn Sie das Mikrofon abstecken und später wieder anstecken) wieder zur Verfügung stehen. • Im Liveeinsatz auf der Bühne, aber auch bei Theater-, Opern- oder Musicalproduktionen werden Mikrofone immer wieder für denselben Zweck eingesetzt und daher in vielen Fällen sogar fix installiert. Im Lock Mode werden sämtliche Bedienelemente am Mikrofon deaktiviert, um ein unbeabsichtigtes Verstellen der auf den individuellen Einsatzzweck abgestimmten Einstellungen (Richtcharakteristik, Vorabschwächung, Tiefenabsenkung) zu verhindern. • Drücken Sie mindestens 2 Sekunden lang einen der Richtungspfeile am Wahlschalter für die Richtcharakteristik (1). Sämtliche Bedienelemente sind deaktiviert und bleiben auch nach Unterbrechungen der Phantomspeisung (z.B. wenn Sie das Mikrofon abstecken und später wieder anstecken) deaktiviert. • Um zu signalisieren, dass der Lock Mode aktiv ist, leuchtet die LED der zuletzt gewählten Richtcharakteristik kurz rot auf, wenn Sie eine beliebige Taste drücken. • Drücken Sie den Wahlschalter (1) wieder mindestens 2 Sekunden lang.

Lock Mode (Tastensperre):

Lock Mode aktivieren:

Hinweis: Lock Mode abschalten:

1 Wahlschalter für Richtcharakteristiken*) Der Wahlschalter 1 an der Vorderseite des Mikrofons (siehe Abb. 1) erlaubt die Auswahl von neun fein abgestuften Richtcharakteristiken entsprechend den legendären AKG Studiomikrofonen C 12 und C 12 VR. Damit steht für jede Aufnahmesituation die optimale Richtcharakteristik für bestmögliche Ergebnisse zur Verfügung. Alle Richtcharakteristiken sind weitgehend frequenzunabhängig. Es wird somit auch der Klangcharakter des indirekten Schalls naturgetreu und unverfälscht wiedergegeben. Die LEDs unterhalb des Wahlschalters zeigen die gewählte Richtcharakteristik wie folgt an: LED Richtcharakteristik Kugel Zwischenstellung Breite Niere Zwischenstellung Niere Zwischenstellung Hyperniere Zwischenstellung Acht

Abb. 1: Wahlschalter für Richtcharakteristiken

• Ca. 500 ms nach dem Verändern der Richtcharakteristik, Vorabschwächung oder Tiefenabsenkung wird die aktuelle Einstellung des Mikrofons automatisch gespeichert. Nach dem Abschalten und erneuten Einschalten der Versorgungsspannung (Phantomspeisung) wird diese Einstellung automatisch wiederhergestellt.

C 414 XLS / XLII Tabelle 1: Anzeige der gewählten Richtcharakteristik Hinweis:

(Schwarz/Black Auszug)

2 Beschreibung 2 Wahlschalter für Vorabschwächung*) Der Wahlschalter 2 an der Rückseite des Mikrofons (siehe Abb. 2) erlaubt, die Aussteuerungsgrenze um 6 dB, 12 dB oder 18 dB hinaufzusetzen, um auch im Nahbereich von Schallquellen verzerrungsfreie Aufnahmen machen zu können. Diese Vorabschwächung verhindert, dass der Ausgangspegel des Mikrofons besonders bei tiefen Frequenzen kritische Aussteuerungsgrenzen von Kleinsttransformatoren, die z.B. in Mischpulteingängen verwendet werden, überschreitet. Abb. 2: Wahlschalter für Vorabschwächung

*) Hinweis: • Um die Rauschwerte der Eingangsstufe im Mikrofon möglichst gering zu halten, wurde der gesamte Kapselbereich schaltungstechnisch extrem hochohmig gestaltet. Deshalb dauert es etwa 10 bis 15 Sekunden, bis die Richtcharakteristik- oder Vorabschwächungseinstellung vollständig wirksam wird. 3 Wahlschalter für Tiefenabsenkung Die schaltbare Tiefenabsenkung (siehe Abb. 3) hilft zusätzlich, Verzerrungen bei tiefsten Frequenzen zu reduzieren, die z.B. durch Rumpel- oder Windgeräusche auftreten können. Die Steilheit des Filters beträgt mehr als 12 dB/Oktave bei den Eckfrequenzen 40 Hz und 80 Hz sowie 6 dB/Oktave bei der Eckfrequenz 160 Hz. Die Einstellung 160 Hz reduziert sehr wirksam den Nahbesprechungseffekt, der bei geringen Mikrofonabständen (weniger als 15 cm) zur Schallquelle auftreten kann.

Abb. 3: Wahlschalter für Tiefenabsenkung Übersteuerungsanzeige mit Peak Hold (Spitzenwert-Halte-) Funktion Die LEDs zur Anzeige der Richtcharakteristik dienen auch als Übersteuerungsanzeige. Bei herkömmlichen Spitzenwertanzeigen können Übersteuerungen, die nur den Bruchteil einer Sekunde lang dauern, leicht übersehen werden. Die neue Peak Hold Funktion des C 414 XLS und C 414 XLII macht jedoch auch extrem kurz andauernde Übersteuerungen sichtbar: Wenn der Ausgangspegel des Mikrofons einen Wert von ca. 2 dB unter der zulässigen Aussteuerungsgrenze erreicht oder überschreitet, wechselt die aktive Richtcharakteristik-LED ca. 3 Sekunden lang auf rot. Tritt dieser Fall ein, empfehlen wir, die Vorabschwächung mit dem Wahlschalter 2 um eine oder mehrere Stufen zu erhöhen.

2.4 C 414 XLII Das C 414 XLII wurde als akustische Alternative zur Standard-Version C 414 XLS entwickelt und kommt klanglich dem legendären AKG C 12 sehr nahe. Es ist mit dem C 414 XLS identisch, weist jedoch durch ein völlig anderes akustisches Reibungselement eine leichte Betonung der hohen Frequenzen ab etwa 3 kHz auf. Diese Höhenanhebung unterstützt die Präsenz von Gesangsstimmen, wir empfehlen das C 414 XLII daher besonders für die Abnahme von Solostimmen oder Soloinstrumenten (siehe auch Kapitel 4.5 und 4.6). Darüber hinaus eignet es sich auch hervorragend für Aufnahmen aus größerer Entfernung, z.B. im Konzertsaal von der Decke abgehängt.

Naturgetreue Stereoaufnahmen erfordern hochwertige Mikrofone mit hervorragenden Übertragungseigenschaften. Für ein Stereopaar kommen daher nur Mikrofone mit möglichst identischen Übertragungseigenschaften und hoher räumlicher Abbildungstreue über den kompletten Frequenzbereich in Frage. Jedes C 414 Stereopaar wird daher im Werk aus Tausenden Einzelmikrofonen nach der von AKG eigens entwickelten computergestützten Methode sorgfältig ausgewählt. Die C 414 XLS und C 414 XLII Stereo Sets bieten somit höchstmögliche Korrelation über den gesamten Übertragungsbereich und praktisch identische Empfindlichkeit der beiden Mikrofone für beeindruckend räumliche Stereoaufnahmen.

(Schwarz/Black Auszug)

3 Stromversorgung C 414 XLS und C 414 XLII zeichnen sich durch extrem niedriges Eigenrauschen und gleichzeitig hohe Übersteuerungsfestigkeit aus. Um diese strengen technischen Anforderungen zu erfüllen, wurden beide Mikrofone für den ausschließlichen Betrieb mit 48-V-Phantomspeisung nach IEC 61938 ausgelegt. Diese Norm schreibt eine positive Spannung von 48 V an den NF-Leitungen gegen die Kabelabschirmung vor. • Verbinden Sie das Mikrofon ausschließlich mit Phantomspeisequellen (Eingang mit Phantomspeisung oder externes Phantomspeisegerät) nach IEC 61938 mit erdfreiem Anschluss und verwenden Sie dazu ausschließlich ein symmetrisches Kabel mit Studiosteckverbindern nach IEC 268-12. Nur so kann ein sicherer und problemloser Betrieb garantiert werden.

(Schwarz/Black Auszug)

4 Anwendungshinweise 4.1 Einleitung (C 414 XLII siehe Kapitel 2.4.)

Die schaltbare Tiefenabsenkung im Frequenzbereich von 40 bis 160 Hz erlaubt Ihnen, "akustische Störquellen" wie z.B. Luftströmungen von Klimaanlagen o.ä. oder tieffrequente Vibrationen infolge von Bodenschwingungen, Hantierungsgeräuschen usw. wirksam auszublenden, ohne den Klangcharakter des/der aufzunehmenden Instruments/Stimme zu verändern.

Mit der schaltbaren Vorabschwächung können Sie die akustische Aussteuerbarkeit des Mikrofons erhöhen. Achten Sie jedoch darauf, dass der maximale Pegel am Ausgang des Mikrofons von den nachgeschalteten Geräten (Mikrofonvorverstärker, Mischpulteingängen, Eingängen von Aufnahmegeräten) verzerrungsfrei verarbeitet werden kann.

4.4 Montage am Stativ

• Die mitgelieferte elastische Aufhängung H 85 besitzt einen Standard-3/8"Gewindeeinsatz. Damit können Sie das Mikrofon auf nahezu allen handelsüblichen Stativen und Aufhängungen mit 3/8"-Gewinde montieren. • Zur Montage auf Stativen mit 5/8"-Gewinde entfernen Sie den Gewindeeinsatz und schrauben Sie die elastische Halterung direkt auf das Stativ. • Um die elastische Halterung vom Mikrofon abzunehmen, drehen Sie die bajonettähnliche Sicherung am unteren Ende der Halterung gegen den Uhrzeigersinn, um die Sicherung zu öffnen.

4.5 Anwendungsgebiete

Wir empfehlen das C 414 XLS und C 414 XLII für folgende Anwendungen im Aufnahmestudio:

Tabelle 2: Empfohlene Anwendungen 8

Neben der hohen Aussteuerbarkeit bei geringsten Verzerrungen und der temperatur- und feuchtigkeitssicheren Konstruktion bietet das Mikrofon einmalige universelle Anwendbarkeit. Die Standardversion C 414 XLS besitzt einen sehr ausgeglichenen Frequenzverlauf, mit einem für AKG-Großmembran-Mikrofone typischen Klangcharakter. Dieser Klangcharakter hat sich über die lange Produktionszeit des C 414 nur unwesentlich verändert. Das C 414 entwickelte sich daher zu einem "Industriestandard", mit dem die meisten Mitbewerbsprodukte oder neue Produktentwicklungen immer wieder verglichen werden. Das C 414 XLS können Sie für die meisten Musikinstrumente einsetzen (siehe auch Kapitel 4.5 und 4.6). Mit dem Schalter 1 können Sie die Richtcharakteristik des Mikrofons optimal an das jeweilige Instrument und die Aufnahmesituation anpassen.

Aufnahmequelle Lead/Solo Vocals Backing Vocals/Chor Sprache Akust. Gitarre E-Gitarre E-Bass Kontrabass Violine Cello Zither Flügel (klassisch) Klavier (Rock&Jazz) Orgel Trompete

C 414 XLS • •• • •• • •• •• •• • •• •• •• ••

(Schwarz/Black Auszug)

4 Anwendungshinweise Aufnahmequelle Posaune Horn Tuba Saxophon Querflöte Klarinette Mundharmonika Bass Drum Toms Becken Bongos, Congas

C 414 XLS •• •• •• •• •• •• • •• • • •

• Empfohlen •• Besonders empfohlen Als Einstieg in die "Wissenschaft der Aufnahmetechnik" finden Sie im folgenden einige bewährte Mikrofonaufstellungen.

4.6 Aufstellungstipps

• Mikrofonabstand: 15 - 30 cm • Richtcharakteristik: Niere • Tiefenabsenkung: ein (40 oder 80 Hz) • Windschutz W 414X oder Popschutz PF 80 empfohlen • Wir empfehlen, während der Aufnahme dem Sänger/Sprecher zur besseren Kontrolle der eigenen Stimme seine eigene Spur im Kopfhörer zuzumischen.

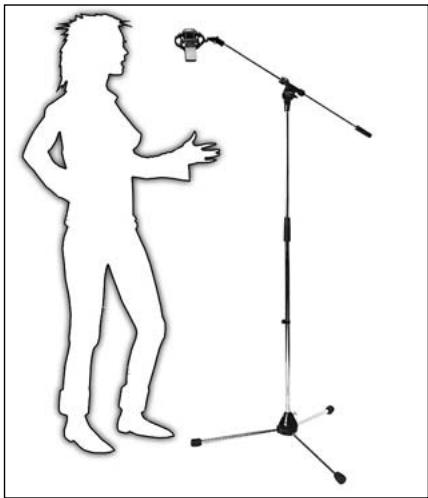

Abb. 4: Solosängerin

(Schwarz/Black Auszug)

4 Anwendungshinweise 4.6.2 Chor/Begleitchor

Für große gemischte Chöre empfehlen wir ein Stereomikrofon sowie je ein Stützmikrofon für Sopran, Alt, Tenor und Bass. In akustisch optimalen Räumen genügt oft ein einziges Stereomikrofon bzw. zwei abgestimmte Monomikrofone. Begleitchor/Variante 1: Falls genügend Spuren vorhanden sind, empfehlen wir, jede Stimme einzeln nacheinander aufzunehmen. Siehe Kapitel 4.6.1 Solostimme.

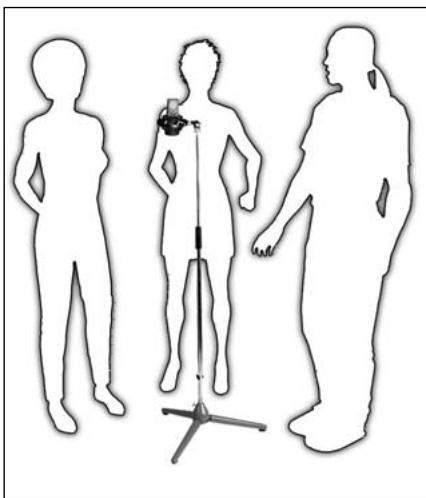

Abb. 5: Begleitchor mit einem Mikrofon (Variante 3)

Begleitchor/Variante 2: Bei gleichzeitiger Aufnahme mehrerer Stimmen mit je einem Mikrofon pro Stimme wählen Sie, besonders bei enger Mikrofonaufstellung, als Richtcharakteristik Hyperniere, um Übersprechen zu vermeiden. Begleitchor/Variante 3: Bei Einsatz eines einzigen Mikrofons wählen Sie als Richtcharakteristik Niere oder Kugel und platzieren Sie den Chor in einem Halbkreis vor dem Mikrofon.

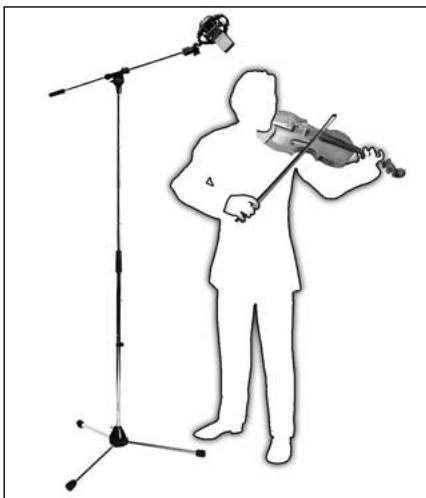

4.6.3 Violine, Viola

Solovioline: Richten Sie das Mikrofon aus einer Höhe von 1,8 bis 2,5 m auf die FLöcher aus. Große Streichergruppen: Verwenden Sie ein StereoHauptmikrofon in XY-, MS-, ORTF- oder anderer Anordnung, kombiniert mit Stützmikrofonen im Nahbereich. Viola: Richten Sie das Mikrofon aus einer Höhe von 2,2 bis 3 m auf die F-Löcher aus.

(Schwarz/Black Auszug)

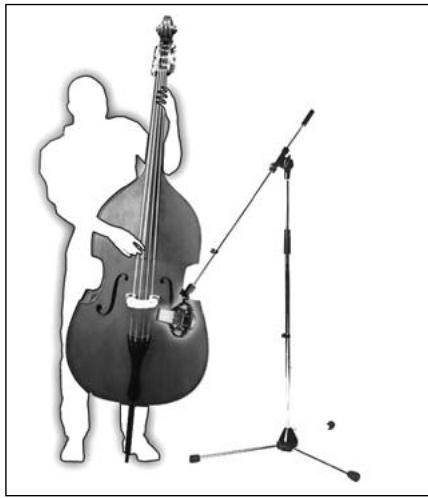

4 Anwendungshinweise Kontrabass: Richten Sie das Mikrofon aus einer Entfernung von ca. 40 cm auf eines der F-Löcher. Falls der Kontrabass gleichzeitig mit einem Ensemble aufgenommen werden muss, den Abstand verringern und die Richtcharakteristik Hyperniere einsetzen, um Übersprechen anderer Instrumente in das BassMikrofon zu vermeiden.

4.6.4 Kontrabass, Cello

Cello/Variante 1: Siehe Kontrabass. Cello/Variante 2: Nahbereichsmikrofon wie Variante 1 plus Raummikrofon. Pegel des Nahbereichsmikrofons ca. 20 dB unter den Pegel des Raummikrofons einstellen. Wir empfehlen, zwei Mikrofone zu verwenden. Richten Sie ein C 414 aus einer Entfernung von 20 bis 30 cm auf das Schallloch aus. Richten Sie ein Kleinmembranmikrofon (z.B. C 451B) aus ca. 1 m Entfernung auf einen Punkt in der Nähe des Stegs oder von hinten/unten auf den Korpus.

4.6.5 Akustische Gitarre

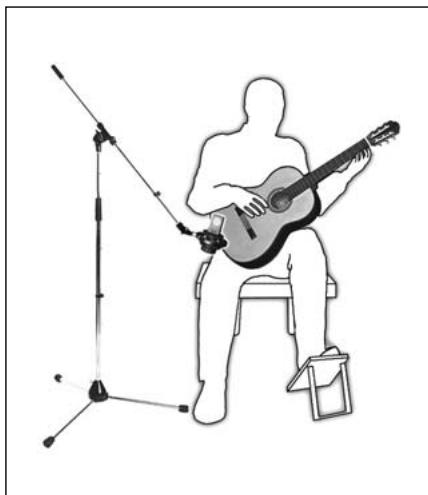

Abb. 8: Akustische Gitarre mit einem C 414

(Schwarz/Black Auszug)

4 Anwendungshinweise 4.6.6 Querflöte

Wir empfehlen, zwei Mikrofone zu verwenden. Richten Sie Mikrofon 1 schräg von oben auf den Mund des Spielers (wenig Anblasgeräusche), Mikro 2 seitlich auf das Instrument. Abnahme mit nur einem Mikrofon: Wie Mikrofon 1, in ca. 2 m Abstand, 2 bis 2,5 m über dem Fußboden.

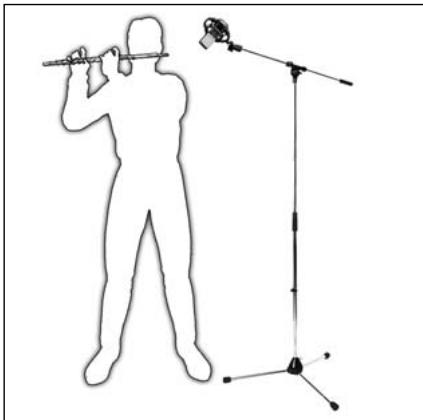

Abb. 9: Abnahme der Querflöte mit nur einem Mikrofon 4.6.7 Klarinette

Richten Sie das Mikrofon auf die letzte untere Klappe. Um Klappengeräusche zu minimieren, stellen Sie das Mikrofon etwas seitlich vom Instrument auf.

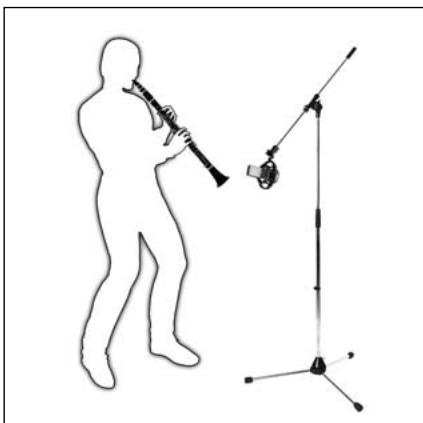

Abb. 10: Klarinette 4.6.8 Tenor/ Sopransaxophon

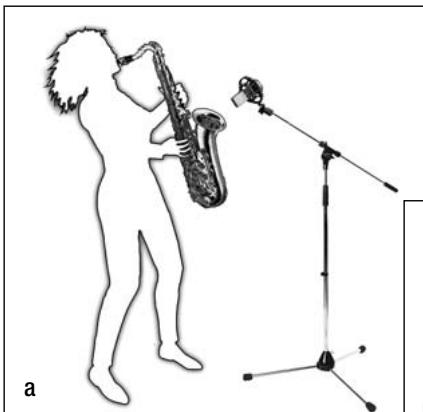

Abb. 11: Tenorsaxophon (a), Sopransaxophon (b)

Richten Sie das Mikrofon aus einer Entfernung von ca. 50 cm bis 1 m auf die Mitte des Instruments aus.

(Schwarz/Black Auszug)

4 Anwendungshinweise Stellen Sie das Mikrofon ca. 30 cm vor dem Instrument, etwas außerhalb der Achse des Schallbechers, auf. Schalten Sie am Mikrofon die Vorabschwächung ein. Der mitgelieferte Windschutz hilft, Blasgeräusche zu reduzieren.

4.6.9 Trompete/Posaune

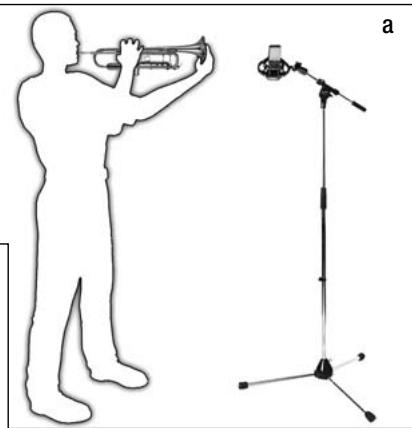

Abb. 12: Trompete (a), Posaune (b)

Flügel: Richten Sie ein C 414 oder zwei C 414 in XY-, MS- oder ORTF-Anordnung aus einer Höhe von 1,5 bis 2 m auf die mittleren Saiten. Für Rock/Pop-Sounds verwenden Sie zwei C 414, ca. 20-40 cm über den Saiten. Richten Sie Mikro 1 auf den Diskantbereich, Mikro 2 auf den Bassbereich jeweils ca. 15 cm hinter den Dämpfern.

4.6.10 Flügel/Pianino

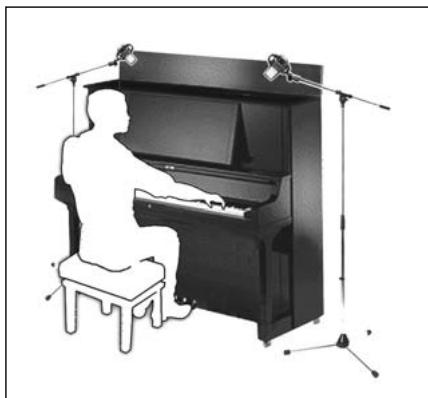

Abb. 13: Flügel Pianino: Abnahme wie Flügel. Öffnen Sie den Deckel und lassen Sie die Mikrofone von oben "in das Instrument schauen".

(Schwarz/Black Auszug)

4 Anwendungshinweise 4.6.11 E-Gitarre/E-Bass

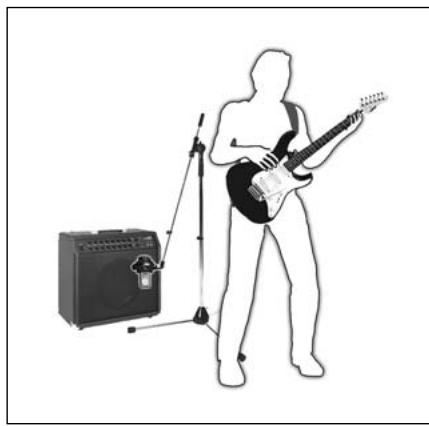

E-Gitarre: Stellen Sie das Mikrofon in einem Abstand von 8-15 cm leicht außerhalb der Mitte der Lautsprechermembran auf. Aktivieren Sie Tiefenabsenkung und Vorabschwächung. Eventuell ein zweites Raummikrofon einsetzen. E-Bass: Wie E-Gitarre. Sie können zusätzlich das direkte Signal vom Line-Ausgang des Bassverstärkers über eine DI-Box zum Mikrofonsignal mischen.

Abb. 15: E-Gitarre 4.6.12 Schlagzeug

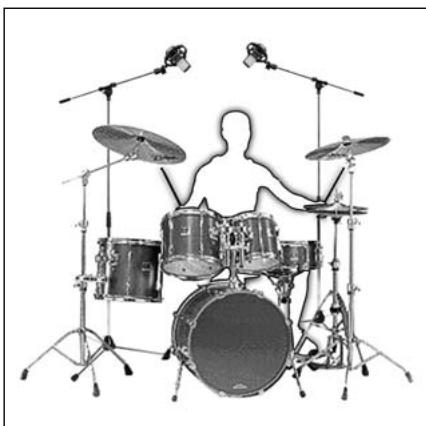

Overhead-Abnahme: Positionieren Sie zwei C 414 in ABoder XY- Technik 80 cm bis 120 cm über dem Kopf des Schlagzeugers. Diese Technik liefert ein sehr natürliches Klangbild des gesamten Schlagzeugs (wenig oder gar keine Entzerrung/Klangregelung einsetzen!). Hänge-Toms und Floor-Toms: Richten Sie aus einer Entfernung von 5 bis 10 cm ein Mikrofon pro Tom oder je ein Mikrofon zwischen zwei Toms auf den Rand des Schlagfells aus. Um Übersprechen von anderen Instrumenten zu reduzieren, senken Sie am Mischpult die Höhen über 10 kHz ab. Bassdrum: Entfernen Sie das Resonanzfell und positionieren Sie das Mikrofon direkt im Kessel. Aktivieren Sie unbedingt die Vorabschwächung (-18 dB), da Schallpegel von bis zu 160 dB SPL auftreten können.

(Schwarz/Black Auszug)

5 Reinigung • Reinigen Sie die Gehäuseoberfläche des Mikrofons mit einem mit Wasser befeuchteten Tuch.

• Waschen Sie den Schaumstoff-Windschutz mit Seifenwasser. Der Windschutz ist sofort nach dem Trocknen wieder einsatzbereit.

6 Technische Daten Arbeitsweise: Anzahl der Richtcharakteristiken: Leerlauf-Übertragungsfaktor: Übertragungsbereich: Elektrische Impedanz: Empfohlene Lastimpedanz: Steilheit des Tiefenabsenkungs-Filters: Vorabschwächung: Ersatzgeräuschpegel nach IEC 60268-4: Äquivalentschalldruckpegel nach IEC 60268-4 (A-bew.): Geräuschpegelabstand bez. auf 1 Pa (A-bew.): Grenzschalldruck für k = 0,5%: Dynamikbereich: Max. Ausgangspegel: Zulässige klimatische Verhältnisse: Speisespannung: Stromaufnahme: Steckerbeschaltung: Äussere Abmessungen: Gewicht: Patente:

25 mm-Großmembransystem nach Druckgradientenprinzip 9, umschaltbar 23 mV/Pa (-33 dBV ± 0,5 dB) 20 bis 20.000 Hz (siehe Frequenzkurven) ≤ 200 Ohm ≥ 2200 Ohm 12 dB/Oktave mit Einsatzpunkt bei 40 Hz und 80 Hz, oder 6 dB/Oktave mit Einsatzpunkt bei 160 Hz schaltbar auf -6 dB, -12 dB, -18 dB 20 dB (0 dB Vorabschwächung) 6 dB-A (0 dB Vorabschwächung) 88 dB 200/400/800/1600 Pa Ⳏ 140/146/152/158 dB SPL (0/-6/-12/-18 dB) 134 dB min. 5 V eff. (+14 dBV) Temperaturbereich: -10°C bis +60°C Rel. Luftfeuchte: 95% (+20°C), 85% (+60°C) 48 Volt Phantomspeisung nach IEC 61938 ca. 4,5 mA XLR-3 Type nach IEC 50 x 38 x 160 mm 300 g, netto Elektrostatischer Wandler (Patentnr. AT 395.225, DE 4.103.784, JP 2.815.488, US 7,356,151)

Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Sie können die Konformitätserklärung auf http://www.akg.com oder per E-Mail an sales@akg.com anfordern.

(Schwarz/Black Auszug)

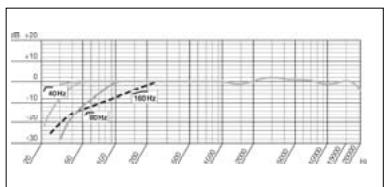

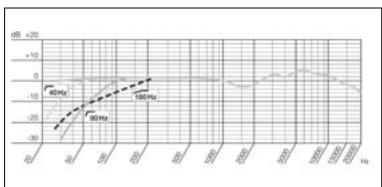

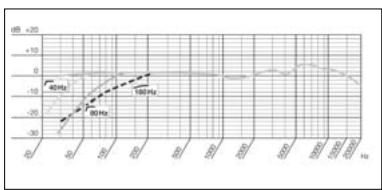

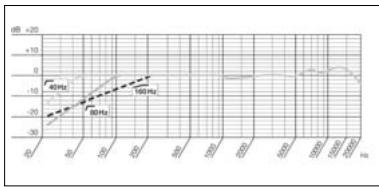

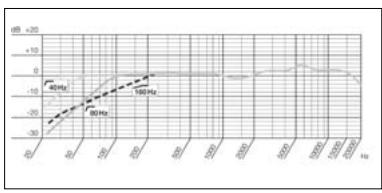

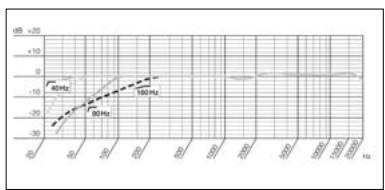

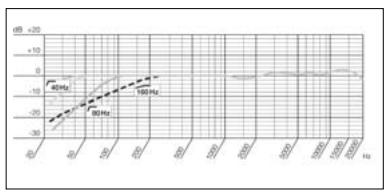

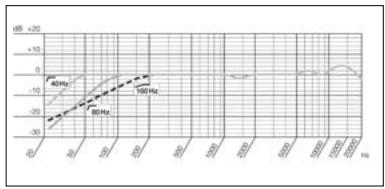

6 Technische Daten Frequenzgang

C 414 XLS Polardiagramm
