BEDIENUNGSANLEITUNG SE 300 B AKG

Inhaltsverzeichnis 1 Sicherheït und Umwelt … Umwett. 2 Beschreïbung. Einleïtung Lieferumfang Besondere Merkmale Optionales Zubehr. Kurzbeschreibung 3 Anvendung.… Einletung 7 CK 91 - Nierenmikrofonkapsel 7 CK 92 - Kugelmikrofonkapsel. 8 CK 93 - Hypernierenmikrofonkapsel 8 CK 94 - Achtermikrofonkapsel 8 CK 970 - Miniatur-Nierenmikrofonkapsel. 8 CK 98 - kurze Richtohrkapsel. 8 4 Reinigung. Mikrofon. Windschutz 5 Technische Daten… 2 canre/sesooe

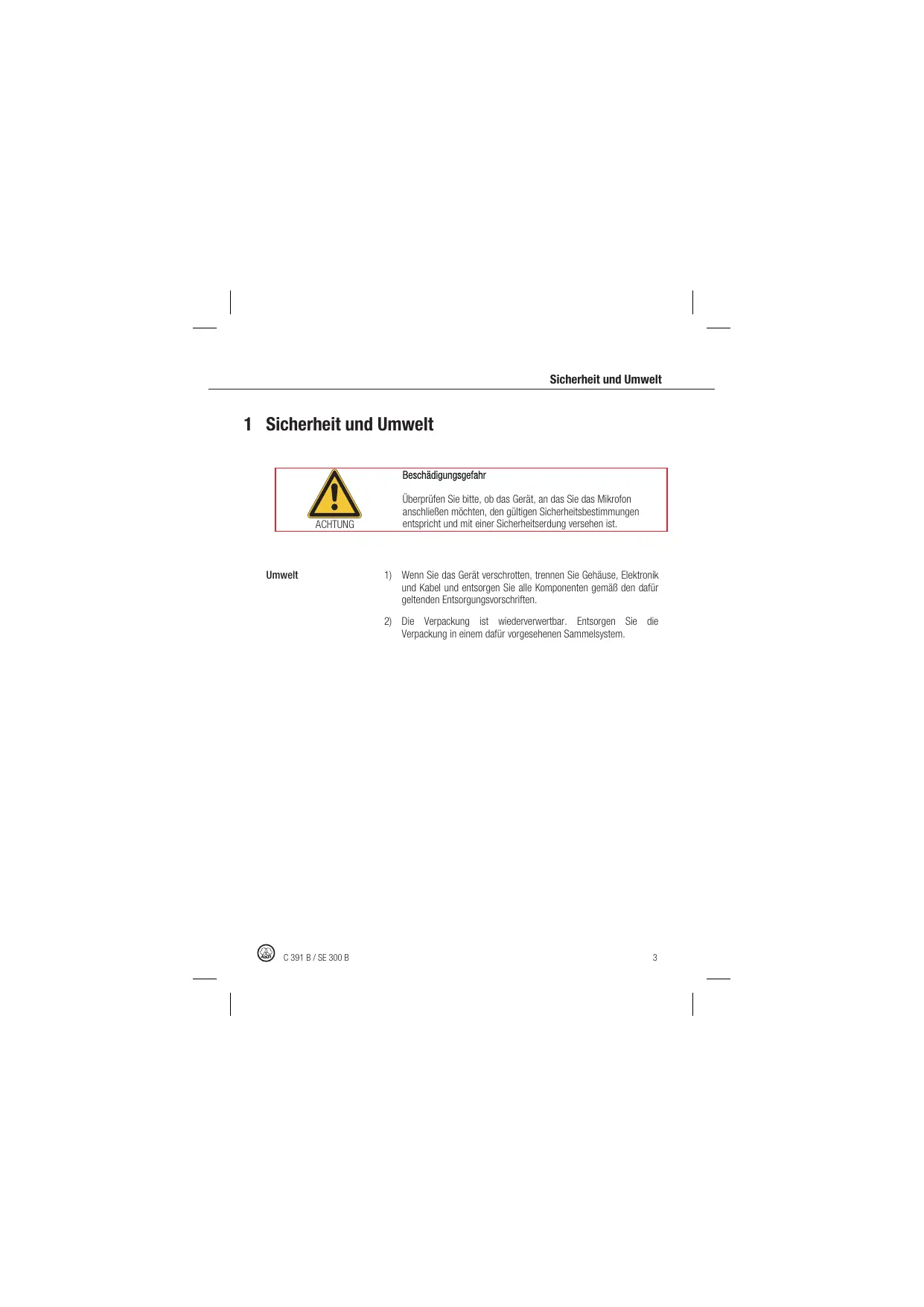

Sicherheit und Umwelt 1 Sicherheit und Umwelt ACHTUNG Beschädigungsgefahr Überprifen Sie bite, ob das Gerät, an das Sie das Mikrofon anschieBen mêchten, den güigen Sicherheïtsbestimmungen enispricht und mit einer Sicherheïtserdung versehen ist. Umwelt © camera Wenn Sie das Gerät verschrotten, trennen Sie Gehäuse, Elektronik und Kabel und entsorgen Sie alle Komponenten gemäf den dafür geltenden Entsorgungsvorschriften Die Verpackung ist wiedenenwertbar. Entsorgen Sie die Verpackung in einem dafür vorgesehenen Sammelsystem.

Beschreibung Beschreibung Einleitung Lieferumfang Besondere Merkmale Das C 391 B ist ein Komplettsystem, das sich in hôchst praktischer und wirtschaftiicher Weise den stets ändernden Erfordemissen der Recording-, Rundfunk., Beschallungs-, und Fimindustrie anpassen kann. Damit steht dem Tontechniker eine ganze Palette von Mikrofonmodulen zur Verfügung, die für jede erdenkiche Anwendung zu “maBgeschneiderten" Mikrofonen mit Studioqualität kombiniert werden künnen. + SE 300 Spaisetel/Ausgangemodui + CK 91 Mikrofonkapsel mit frequenzunabhängiger, nierenfürmiger Richtcharakteristik + W/90 Schaumstoff-Windschutz + SA 40 universeler Stativanschluss + robuste Mechanik + geringes Eigenrauschen + geringer Strombedarf + hohe Betrebssicherheit + niederohmiger Kapselanschiuss + einvandieie Funktion bis 60° C und 95% relative Lufteuchtigkeit + eingebaute, schaltbare Abschwächung der Verstärkung um 10 dB (siëhe Ab) + aufergewünniche Langzeïtstabiität + trafolose Ausgangsstufe + Speisung durch jede Phantomspeisesinrichtung nach IEC 61938 môglich = 8: + geringe Verzerungen auch beï hohem Schalldruck + eingebauter Bassflter mit Einsatpunkt des Fiters bei ca. 100 Hz (see Abb) casses ©

Beschreibung Optionales Zubehôr © camera A 91: Schwenkgelenk mit Schwenkbereich von 490 von der Mikrofonachse B 18: Batteriespeisegerät zum Berieb von einem Mikrofon H 30: Elastische Halterung mit sehr quier Dämmung ST 45: Kieines Tischstativ ST 46: Kieines Tischstativ zum Betreb der abgesetzten Kapseln ST 305: Schweres Tischstativ mit rundem Sockel und Gummiauflage zur Dämmung von Kôrperschall

Beschreibung Kurzbeschreibung Das C 391 8 System besteht aus einem Universalspeisetell/Ausgangs- modul (SE 300 B), verschiedenen Mikrofonkapsein, sowie leicht kombi- nierbaren Zubehôrteilen, um allen Anwendungssituationen gerecht zu werden Das Mikrofon ist auf Grund seiner leichten Membrane weitgehendst unempfindich gegen Hantiergeräusche. Weïtere Merkmale sind das Ganzmetallgehäuse und dadurch die geringe HF-Stérungsanfäligkeï, sowie der problemlose Betrieb unter nahezu allen Bedingungen auf Grund der konsenwaïiven und vertässlichen Konstruktion Die einschaltbare Abschwächung des Ausgangssignals um 10 dB wird insbesondere im Zusammenhang mit hohen Schallrücken (bei Verwendung im Nahbereich bei energiereichen Schallquellen) und bei Eingangsstufen von Verstärkern oder Mischpulten mit. begrenztem maximalen Eingangspegel von Vortell sein, da sonst eine Übersteuerung dieser angeschlossenen Stufen erfolgt, ohne dass die Aussteuerfähigkeit des Mikrofons voll genutzt wird. Die am Mikrofon einschaltbare Bassabschwächung hift zusätalich, Verzæerrungen bei den tefsten Frequenzen hintanzuhalten, die in unkontralierter Weise ZB. durch Rumpel- oder Windgeräusche aufreten Kônnen. Die Steiheit des Fiters beträgt ca. 12 d8/Oktave, wobeï die Eckirequenz (-3 dB Punk bei ca, 75 Hz egt casses ©

Anwendung 3 Anwendung Einleitung Die Kapsen sind durch einen einfachen Bajonettverschluss mit dem Speisetel/Ausgangemodul verbunden. Dies ermôglicht ein sicheres, rasches und problemioses Tauschen der unterschiedichen Kapseh, auch ohne Sicht, 8, in abgedunkeïten Rumen. Die Kapsein ban. diverse Zubehôrtelle sind nur in einer Position mit dem Speiseteil zusammenführbar. Danach wird durch eine kurze und kräfige Rechisdrehung, bei der auch ein deutiches "Kick" hôrbar wird, das Modul in seine Endposition gebracht (siëhe Ab.) Durch eine kuze Linksdrehung ist das Kapselmodul ebenso rasch wieder vom SpeiseteilKbsbar. Mit den von uns angebotenen Modulen und dem Systemzubehôr kann auf eine Vielzahl von anwenderspezfischen Situationen eingegangen werden. Aus Platzgründen kann allerdings nur eine Auswahl davon nachfolgend angeführt werden. CK 91 - Nierenmikrofon- kapsel © crosses Kassische Mikrofonkapsel mit nierenfôrmiger Richtcharakterstik, uniersell einseæbar für alle Anwendungsgebiete wo eine quie Dämpfung von hinten (180°) gefordert wird.

Anwendung CK 92 - Kugelmikrofon- kapsel CK 93 - Hypemieren- mikrofonkapsel CK 94 - Achtermikrofon- kapsel CK 97C - Miniatur- Nierenmikrofonkapsel CK 98 - kurze Richtohr- kapsel Mikrofon mit kugellümiger Richtcharakterst zum Einsatz bei Reportagen oder bei Char- und Solagesangsauinahmen im Ton- oder Femsehstudio. Die Kapsel hat - physikalisch bedingt - keine abstandsabhängige Frequenkurve {Naheïfek, das bei den angeführien Anwendungen meist von Vortei ist. Im Aufbau ähnlich der CK 91, jedoch ist die Kapsel akustisch auf eine gieichfôrmige … Hypernierencharakteristk abgestimmmt. Daraus resuïïen ein hôherer Bündeungsgrad gegenüber der Nierenmikrofonkapsel. Dies bietet Vortele bei Mehrkanalaufnahmen durch bessere seïtiche Trennung bzw. in der Beschallung durch eine erhôhte Rückkopplungssicherheit Diese Mikrofonkapsel zeïchnet sich durch eine besonders quite Schalausblendung von der Seite aus und kann deshalb vorteihatft bei Interviews oder Dramaaufnahmen eingesetzt werden. Eine weïtere Anwendungsmôglichkeit bietet sich durch die Verwendung eines zueiten Mkrofons der See mit Mieren, Hypermnieren-, oder Kugelcharakteristik, um als M/S-Kombination eingesett zu werden. Dieses Miniaturmikrofon ist überall dort einsetzbar, wo es darauf ankommt, dass das Mikrofon sich môglichst unauffälig ins Aufnahmegeschehen einfügt ban. überhaupt nicht sichibar sein sol Trotzdem sorgt die Richicharakteristk des Mikrofons dafür, dass die Aunahme frei von überbetonter Räumlichkeit ist oder eine Beschalungsaufgabe unter quier _Rückkopplungssicherheit _erfült werden kann Diese Richtohrkapsel stellt_ einen guten Kompromiss zwischen Richtohrlänge und erreichter Richtwirkung dar. Auf diese Weise ist die Kapsel sehr qut für Tonaufnahmen bei Film und Fernsehen, soie für Anwendungen auf der Bühne und im Frelen gesignet. Weïters überall do, wo es auf deutlche Trennung einzelner Instrumente ohne zusätzliche akustische Trennväinde ankommt. casses ©

Reinigung 4 Reinigung Mikrofon Windschutz © camera Reinigen Sie die Gehäuseoberfläche des Mikrofons mit einem mit Wasser befeuchteten Tuch. Waschen Sie den Schaumstof-Windschutz mit Seïfenwasser. Der Windschutzist sofart nach dem Trocknen wieder einsatzbereit.

Technische Daten 5 Technische Daten Elektrische Arbeitsweise: Kondensatormikrofon, selbstpolarisiert Akustische Arbeïtsweise Druckgradientenemptänger Richicharackeristi: Niere Übertragungsbereichr 20 bis 20.000 Hz 2 2 dB von Solkurve Feld-Leenaufliberragungstaktor CEmpfindlichkeï bei 100 Hz: 10 mV/Pa - 40 dBV bez. auf 1V/Pa Elekinische mpedanz < 200 Ohm Empfohlene Lastimpedanz: > 1.000 Ohm Ersatzgeräuschpegel nach DIN 45405 (CCR 268 468-2): Æquvalentschalldruckpegel nach IEC 60268-4 1/0BA {A-bew}: Geräuschpegelabstand bez. auf 1 Pa (A-bew). 7708 Grenzschalldruck 80 Pa (132 dB) fr 1.000 Hz Zuïëssige Kimaïsche Vernälinisse: = Temperaturbereich: -20°C bis +50°C - Relat. Luftfeuchte: 99% (20°C), 95% {+60°C) Speisespannung 9 bis 52 Voi Phantomspeisung nach IEC

Sromauñanme <2mA Steckerbeschalung XLR-3 Type nach IEC Aussere Abmessungen: 219 mm 9 x 147 mm Gewicnt ca. 115 g,nefto Gehäusematenar Messing Gehäuseoberläche: maft-grau Dieses Produkt entsprcht den in der Konformitätserdärung angegebenen Normen. Sie kônnen die Konformitätseridärung auf hip://wa.akg.com oder per E-Mail an sales@akg.com anfordern cernes ©

Technische Daten Frequenzgang Polardiagramm 391 B/SE 3008
