MANUAL DE USUARIO SE 300 B AKG

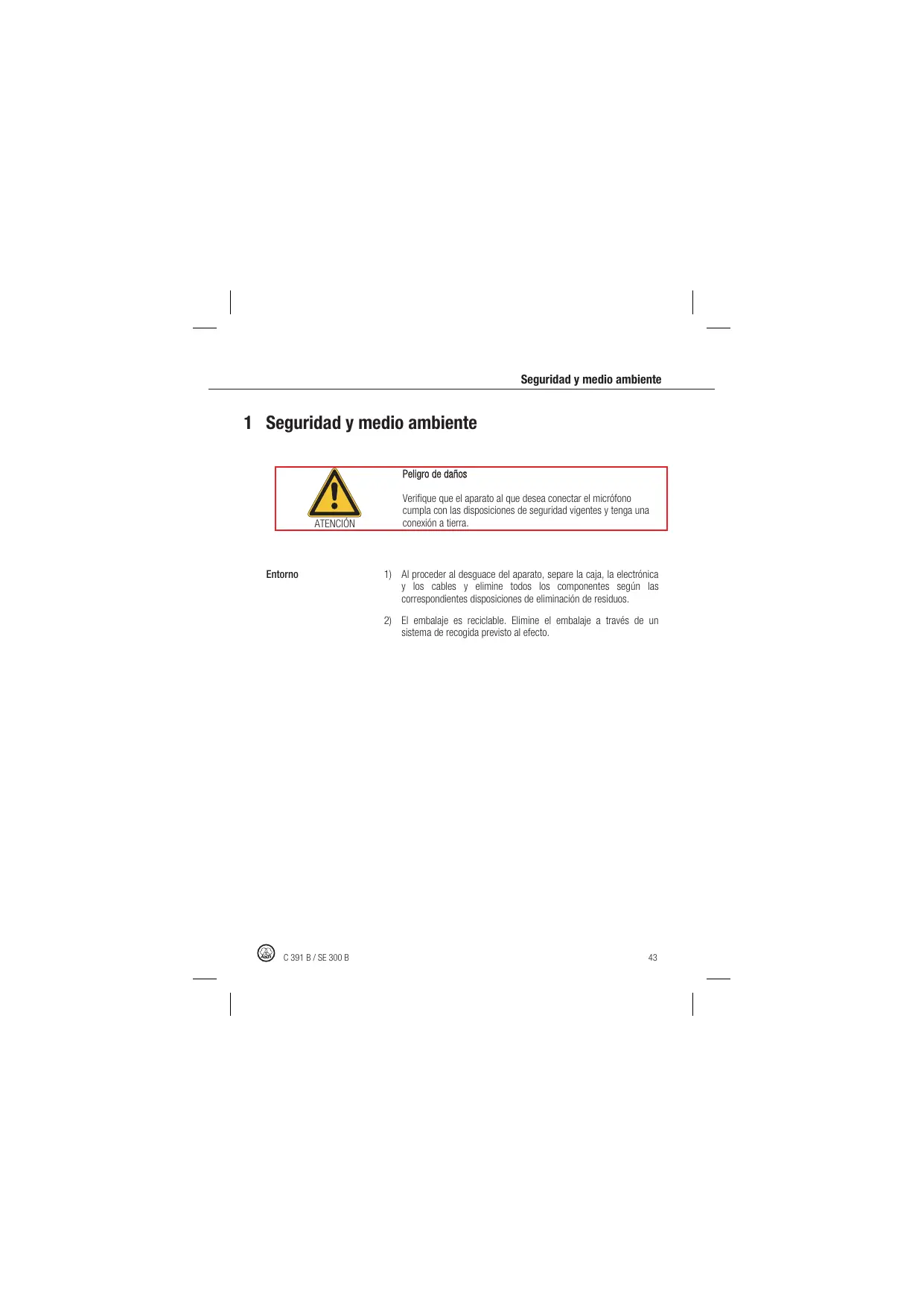

Seguridad y medio ambiente 1 Seguridad y medio ambiente ATENCION Peligro de daños Verfique que el aparato al que desea conectar el micréfono cumpla con las disposiciones de seguridad vigentes y tenga una conexôn a terra. Entorno © camera

Al proceder al desguace del aparato, separe la caja, la electrénica y los cables y elmine todos los componentes segün las correspondientes disposiciones de eliminaciôn de residuos. El embalaje es reciclable. Elmine el embalaje a través de un Sistema de recogida previst al efecto

Descripciôn Descripciôn Introducciôn Volumen de suministro Caracteristicas especiales EI C 391 B es un sistema completo que, de forma muy préctica y econômica, puede adaptarse a las exigencias en constante cambio de los sectores de la grabacién, radiodifusién, … sonorizaciôn y cinematografia. Esto le ofrece al técnico de sonido toda una gama de môdulos microfénicos que pueden combinarse para todo tipo de usos en micrôfonos "personalzados" con calidad de estudio profesional + SE 300 B almentador/médulo bésico + CK 91 câpsula microfénica con caracteritica direccional cardioide independiente de la frecuencia + W90 pantalla antiviento de goma espuma + SA 60 adaptador de soporte universal + sôlida mecänica + ruido reducido ‘+ consumo de coriente reducido + seguridad de funcionamiento elevada + conexôn de cépsula de baja impedancia + funcionamiento satisfactoro hasta 60° C y 95 % de humedad relativa del aire + atenuaciôn incorporada de la amplicaciôn, conmutable, en 10 dB (véase fig) + establidad a largo plazo entraordinaria + etapa de salida sin transformador +__posibilidad de alimentaciôn mediante cualquier dispositwo de almentacién fantasma. segün IEC 61938 ="

Descripciôn Accesorios opcionales © camera A 91: Arfculaciôn de giro con gama de giro de +90° del eje del micrôfono 8 18: Alimentador de bateria para el funcionamiento de un micréfono H 30: Fjaciôn elästica con muy buen alslamiento ST 45: Tripode de mesa pequeño ST 46: Tripode de mesa pequeño para utlizaciôn de las cépsulas Separadas ST 305: Tripode de mesa pesado con pedestal redondo y capa de caucho para la insonorizaciôn de los ruidos mecänicos

Descripciôn Descripciôn resumida E sistema C 391 B consta de un alimentador/médulo bésico universal (SE 300 8), diversas câpsuias microfénicas, asi como accesoros de fécil combinaciôn para poder adaptarse a cualquier ituacin. Gracias a su membrana ligera, el micréfono es, en general, insensible a los ruidos de manipulaciôn. Otras caracteristicas son la caja totamente metélca y, por ello, una baja susceptbiidad a la perturbaciôn por fa frecuencia, asi como el funcionamiento sin problemas en prâc'icamente todas las condiciones, gracias a su construcciôn conservadora y fable. La atenuaciôn conmutable de la señal de salida en 10 dB es muy ventasa, sobre todo en relaciôn con presiones sonoras elevadas (5 se utiza en las proximidades de fuentes sonoras de mucha energie) y con etapas de entrada de ampificadores o mesas de mezcla con un nivel de entrada méximo limitado, ya que de lo contrario se produce una sobremoduiaciôn de estas etapas conectadas sin que se haya podido aprovechar completamente la modulaciôn del micrôfono. La atenuaciôn de graves conmutable que se encuentra en el micréfono contribuye ademés a impedirdistorsiones a las frecuencias mâs bajas, que pueden producise de forma incontrolada, p. ei, debido a ronquidos o ruidos del vento. La inciinaciôn del fitro es de aprox. 12 dB/octava, enconträndose la frecuencia anguiar (punto — 3 dB) en aprox. 75 Hz. casses ©

Aplicaciôn 3 Aplicaciôn Introducciôn Las cépsulas estén conectadas al alimentador/médulo bésico por un Simple cierre de bayoneta. Esto permite un intercambio seguro, répido y sin problemas de las distintas câpsulas incluso sin visiôn, es decir, en Salas oscurecidas. Las câpsuas o las distintas piezas de accesorios solo se pueden conectar con el almentador en una posiciôn detemminada. Luego, mediante un giro breve y fuerte hacia la derecha hasta escuchar un taramente perceptible, el médulo llega a su posiciôn definitiva {éanse figs). Mediante un giro hacia la izquierda puede separarse con la misma rapidez la cépsula del alimentador. Los môdulos y los accesorios para el sistema que ofrecemos permiten abordar un gran nümero de situaciones especificas del usuario. Sin embargo, por moïvos de espacio solo pueden mencionarse a continuaciôn algunas de estas utlizaciones CK 91 - Cäpsula microfénica cardioide © crosses Câpsula microfénica clésica con caracteristica direccional cardiide; de aplcaciôn universal cuando se necesita una buena atenuaciôn trasera (180°)

Aplicaciôn CK 92 - Cäpsula microfénica omnidireccional CK 93 - Cäpsula microfénica hipercardioide CK 94 - Cäpsula microfénica en figura de ocho CK 97C - Cäpsula microfénica cardioide en miniatura CK 98 - Cäpsula tipo cañôn corta Micréfono con caractersica omnidireccional para ser utilzado en reportajes o en grabaciones de coros o salstas en el estudio de grabaciôn o de televisién. La cépsula, por motivos fsicos, no tiene una respuesta de frecuencia dependiente de la distancia {efecto de proxmidac, lo que en general es ventajoso para los usos indicados. En su consttuciôn es similar a la CK 91, no obstante, esté sintonizada acisticamente en una caracteristica hipercardioide uniforme. Como resultado se obtiene un mayor factor de directvidad rente à la cépsula microfônica cardioïde, Esto resuita wentajoso en grabaciones de varios canales por la mejor separaciôn lateral, y en la sonorizaciôn, por la mayor seguridad rente a la realimentaciôn acüstica Esta câpsula microfénica se caracteriza por un enmascaramiento sonoro lateral especialmente bueno, y por lo tanto resulta muy apta para entrevistas 0 grabaciones teatrales. Otra posiblidad de aplicaciôn es la utlizaciôn de un segundo micréfono de la serie con caracteristica cardioide, hipercardioide u omnidireccional para ser utlizado como combinaciôn M/S; Este micréfono en miniatura puede ser utlizado cada vez que sea necesario inseriar el micrôfono con la mayor discreciôn posible en la toma, o cuando no deba verse en absoluto. À pesar de ello, la caracteristica direccional del micrôfono se encarga de que la grabaciôn se realice sin reverberaciôn excesiva 0 porque se pueda realizar una sonorizaciôn con seguridad frente a la realimentaciôn acüstica. Esta cépsula tipo cañôn constituye una buena soluciôn intermedia entre la longitud del tubo direccional y el efecto direccional obtenible. De esta forma, la cépsula se adapta muy bien a grabaciones sonoras en pelculas y en televsiôn, asf como para aplcaciones en escenarios y al aire libre. Ademés se puede emplear cada vez que sea necesario obiener una clara separaciôn de instrumentos indiiduales sin paredes de separaciôn acüstica adicionales. casses ©

Limpieza Limpieza Micréfono e Limpie la superficie de la caja del micréfono con un paño humedecido con agua. Pantalla antiviento + Lave la pantalla antiviento de goma espuma con lejia sabonosa. Inmediatamente después de secarse se puede voWer a utlizar la pantalla antivento. © caresse #

Datos técnicos 5 Datos técnicos Funcionamiento eléctrco: Micréfono de condensador autopolarizado Funcionamiento acustico: Transductor de gradiente de presiôn Caracteritica direcoional Cardioide Gama de frecuencias: de 20 a 20.000 F7 + 2 dB de la curva de régimen Sensiblidad a 100 Hz 10 mVPa - 40 dBV referdo a 1 WPa Impedancia eléctrica: < 200 ohmios Impedancia de carga recomendada: > 1.000 ohmios Nivel de ruido equivalente segôn 264 DIN 45405 (CCIR 468-2) Nivel de presiôn sonora équivalente segün TA IEC 602684 (pond. A): Relaciôn señal-ruido referido a 1 Pa (pond. A: 77 8 Nivel méximo de presiôn sonora: 80 Pa (132 dB) para 1.000 Hz Condiciones clmäticas permiides: = Intervalo de temperatura entre 20 °C y +60 °C - Humedad relativa del aire 99% (+20 °0), 95% (+60 °C) Tensiôn de almentacion de 9 a 52 V'alimentaciôn fantasma segün IEC 61938 Consumo de coriente £2mA Enchufe Tipo XLA-3 eg IEC Dimensiones exeriores 19 mm 9 x 147 mm Peso aprox. 115 g, neto Material de a caja Latôn Superficie de la caja gris-opaco Este producto corresponde a las normas indicadas en la declaraciôn de conformidad. Puede soliitar la declaracién de conformidad en hitp/wakg.com o mediante un cormeo electrénico a sales@akg.com s canre/sesooe

Datos técnicos Respuesta de frecuencia Diagrama polar dd à à 8 TT 1 B/SE 300 8
