MANUAL DE UTILIZADOR SE 300 B AKG

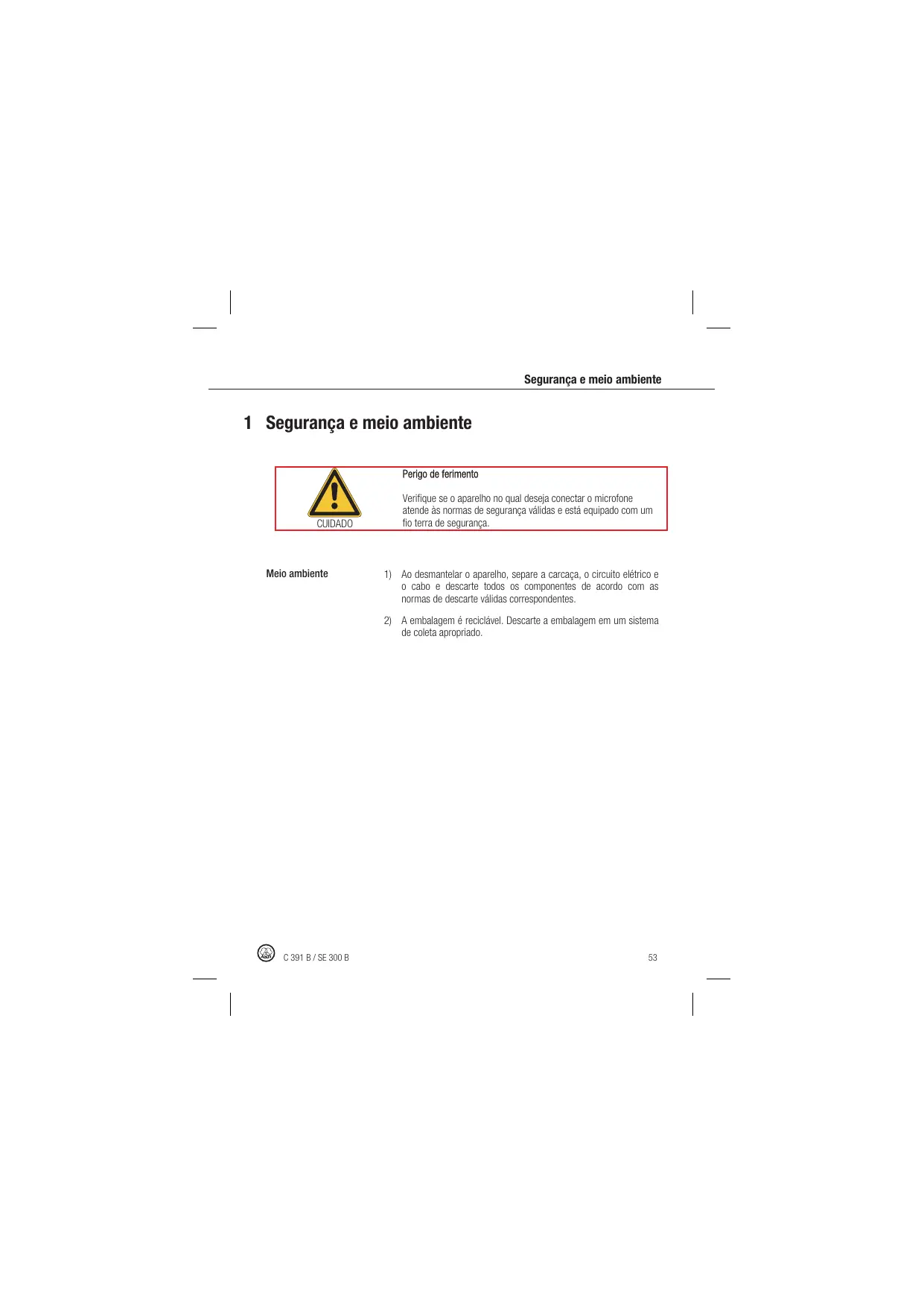

Segurança e meio ambiente 1 Segurança e meio ambiente Perigo de ferimento Verfique se o aparelho no qual deseja conectar 0 microfone atende às normas de segurança välidas e est equipado com um CUDADO fio tea de segurança. Meio ambiente L Ao desmantelar o aparelho, separe a carcaga, o ciruito elétrico & 0 cabo e descarte todos os componentes de acordo com as normas de descarte véldas correspondentes.

A embalagem é recictâvel. Descarte a embalagem em um sistema de coleta apropriado. © caresse a

Descriçäo Descriçäo Introduçäo Volume fomecido Caracteristicas principais © crosses O C 391 B é um sistema completo, que pode ser adaptado de forma muto prética 8 econômica às exigéncia da indüstrias de gravaçäo, râdio, sonorizaçäo e de cinema. Com ele, o engenheiro de som tem à disposiçäo toda uma variedade de médulos de microfones, que podem ser combinados a microfones customizados e com qualidade de estidio para qualquer aplicaçäo que se possa imaginar. + SE 300 B médulo alimentador/de saida + CK 01 câpsuia de microfone com unidirecional com resposta cardiôide + W90 paravento tipo espuma + SA 60 adaptadar de estante universal + Mecänica robusta + Baïoruido + Bairo consum de corrente + Alta confiabiidade de operaçäo + Conexäo de cépsula de baira impedäncia + I operar até 60° C sobre 95% de umidade relaïiva do ar + Atenuaçäo comutvelintegrada da amplificaçäo em 10 d8 Guide fig.) + Estabilidade de vida longa estendida + Estägio de saida sem transformador + Permite a alimentaçäo por qualquer fonte de almentaçäo fantasma padräo de acordo com IEC 61938 Or + Baba distorçäo mesmo com alfa pressäo ZT acüstica + Fitro de graves integrado com ponto de inicio do fitro em aprox. 100 Hz (vide fig.)

Descriçäo Breve descriçäo © crosses O sistema C 391 B consiste de um alimentador universa/médulo de saida (SE 300 8), dferentes câpsulas de microfone e acessérios intercambiâveis para combinar com todas as situaçôes de uso. O microfone apresenta ruido de manipulaçäo extremamente. baixo devido à sua leve membrana extremamente resistente. Outras caractersticas säo a carcaça inteiramente metälca e a aka susceblidade a distirbios de alta frequéncia, além da operaçäo sem falhas em praticamente todas as condiçôes, em virtude da construçäo robusta € confiävel À atenuaçäo comutével do sinal de saida em 10 dB é especialmente ütl em conexäo com elevada pressäo acistica (quando usado em proximidade de fontes sonoras de alta energia) & na utlizaçäo de estägios de entrada de amplicadores ou mixer com capacidade limitada de nivel de entrada, pois, do contrio, se produz uma sobrecarga antes de o ponto mâdmo de distorçäo do microfone ter Sido alcançado. O fitro de atenuaçäo de graves ajustävel no microfone, ajuda ainda a reduzir distorçôes em baixas frequéncias, ocasionadas de forma nâo controlada, por exemplo, por ruidos do palco ou do vento. À curva de atenuaçäo do fitro é de aprox. 12 dB/aitavas, com frequência de corte {3 pontos dB) em aprox. 75 Hz.

Utilizaçäo 3 Utilizaçäo AS cépsulas so ligadas por um simples fecho baloneta com alimentador/médulo de saida, Isso permite uma substituiçäo segura, répida e sem problemas das diferentes cépsulas, mesmo sem visäo, por exemplo, em ambientes escurecidos. Introduçäo 5 câpsulas e os dierentes acessérios somente podem ser unidos com 0 alimentador em uma posicäo. Depois disso, por meio de um gjro répido e forte para a dira, com o qual também se pode our um “click”, o môdulo é encabrado em sua posicäo final (ide fig De forma igualmente répida, o môdulo da cépsula pode ser solto do almentador, com uma leve torçäo para a esquerda, Com os môdulos e acessérios do sistema por nés oferecidos, é possivel trabalhar em diversas situaçôes de uso especfico. Por motivos de espago, no entanto, podemos citar apenas uma parte deles. N/&e

CK91 - Câpsula de Câpsula microfônica cléssica com caracteritica direcianal cardiide; Microfone Cardiide ajuste universal para todas as apicagées que exigem uma boa atenuaçäo por trés (180°) © camera a

Utilizaçäo CK 92 - Câpsula de microfone omnidirecional CK 93 - Câpsula de microfone hipercardiôi CK 94 - Câpsula de microfone bidirecional CK 97C - Cäpsula de microfone cardi miniatura CK 98 - Cäpsula curta de microfone direcional Microfone com caracteristica direcional redonda para utilzaçäo em reportagens ou para gravaçôes de coral e de solistas em estüdios de som ou de TV. À cépsula nâo tem - por motos fiicos - nenhuma cunva de frequência (efeto de proximidade) dependendo da distäncia, 0 que, na maioria das vezes, é Vantajoso para 05 usos indicados. Com design semelhante ao CK 91, entetanto, a câpsua est acusticamente sintonizada para uma resposta polar. hipercardiéide uniforme. sso resuita em um grau de direcionalidade maior em relaçäo à câpsula microfônica cardiéide. O que traz vantagens em gravaçées de müliplos canais, pela melhor separaçäo lateral, e na sonorizaçäo em virude de uma maior segurança de amplficaçäo acistica. Esta câpsula microfônica se destaca por uma atenuaçäo de som lateral especialmente boa, e por isso pode ser utiizada de forma vantajosa em entrevistas ou apresentaçôes teatrais. Uma outra possibildade é a utilzaçäo de um segundo microfone da série com resposta cardiôide, hipercardiéide ou omnicirecional para ser usado como combinaçäo MS. Este microfone miniatura pode ser utlzado em qualquer situaçäo em que o microfone näo deva de forma alguma ser visto ou percebido nas cenas de gravaçäo. Apesar disso, a caracterstica direcional do microfone faz com que a gravaçäo possa ser realzada sem eco excessivo ou que se consiga uma boa segurança de retorno acistico em trabalho de sonorizaçäo. Esta cépsula curta de microfone direcional apresenta uma boa soluço entre a longitude do tubo e a diretidade resultante. Assim, a câpsula é bastante indicada para gravaçôes sonoras em flmes e televisäo, bem como apresentaçôes em palco ao ar lvre. Além disso, pode ser utilzada em qualquer lugar em que seja necessäria uma distinçäo clara de cada instrumento sem paredes de separaçäo acistica adicionais. casses ©

Limpeza 4 Limpeza Microfone Paravento © camera Limpe a superficie da carcaça do microfone com um pano molhado em ägua: Lave o paravento com ägua de sabâo. Logo apés a secagem 0 paravento poderà ser usado novamente.

Especificaçées 5 Especificaçôes Funcionamento elético: Microfone condensador, autopolarizado Funcionamento acüstico: Receptor com gradiente de pressäo Caracteristica direcional Cardiôide Alcance da frequéncia 20 bis 20.000 Hz 2 2 0 da curVa nominal Falor de transmissäo em em circuñto aberto {sensibilidade) a 100 Hz: 10 mV/Pa - 40 dBV relativo a TV/Pa Impedäncia elética: < 200 Ohms Impedäncia de carga recomendada: > 1.000 Onms Nivel de ruido equivalente de acordo com 264 DIN 45405 (CCIR 468-2) Nivel de pressäo sonora equielente de acordo 17 dB-A com IEC 60268-4 (pond. A} Distäncia do nivel de ruido refer. a 1 Pa TTŒ pond. À: Pressäo sonora ménima 80 Pa (132 dB) para 1.000 Hz Relaçäo cimäica aceltävel - Limite de temperatura: -20°C até +60°C - Umidade retativa: 99% (+20°C), 95% (+60°C) Tenséo de alimentaçäo: 9 a 52 volts de alimentaçäo fantasma segundo IEC 61938 Consumo de corrente <2mA Modo de conexao Tipo XLR-3 de acordo com IEC Medidas externas 9 mm 9 x 147 mm Peso: aprox. 115 g, lauido Material da carcaçar Bronze Supericie da carcaça cinza opaco Este produio cumpre as nommas fomecidas na declaraçäo de conformidade. À deciaraçäo de conformidade pode ser solictada no site htip:/ww.akg.com ou por e-mail em sales@akg.com. cars seu

Especificaçées Resposta de frequência 1 B/SE 300 8 Diagrama polar
