BEDIENUNGSANLEITUNG LASER BURST III JBSYSTEMS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

COMMENT REGLER ET UTILISER LE LASER

Vielen Dank, dass Sie sich für den Erwerb dieses JBSystems -Produkt entschieden haben. Bitte lesen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Möglichkeiten, die dieses Gerät bietet sowie, zu Ihrer eigenen Sicherheit. EIGENSCHAFTEN Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor. Das Gerät ist zur Erzeugung von dekorativem Licht sowie der Benutzung in Lightshows bestimmt. Dieser fantastische Lasereffekt verwendet einen grünen 532nm 40mW- und einen roten 650nm 80mWLaser Durch eine spezielle “Twin Grating” Rasterungstechnologie werden die Strahlen in eine große Anzahl einzelner Laserstrahlen aufgeteilt, die in alle Richtungen zeigen und so einen verblüffenden, raumfüllenden Effekt erzeugen. Überraschende zusätzliche neue Punkt- und Linieneffekte schaffen sehr echt wirkende Feuerwerksmuster, die sich im Takt der Musik oder in verschiedenen vom Benutzer auszuwählenden Geschwindigkeiten bewegen. Die Farbe der Strahlen ändert sich die ganze Zeit, dank der Laser Dunkeltastung-Technologie. Verschiedene Einsatzmöglichkeiten: 1 Kanal DMX Modus für eine sehr einfache Bedienung! 11Kanal DMX Modus für volle Kontrolle Master/Slave und Standalone-Modus mit 11 Benutzermodi für aufregende, abwechslungsreiche Lasereffekte Kleine als Zubehör verfügbare CA-8 Steuerung für einfache Bedienung anschließbar DMX-Adressierung und Betriebsauswahl mit LED-Display Besonders geeignet für Clubs, Discos, Bars, Parties usw. Erfüllt die EN/IEC 60825-1 Ed2, 2007-03 für Lasersicherheit

VOR DER ERSTBENUTZUNG

Elke inlichting kan veranderen zonder waarschuwing vooraf U kunt de laatste versie van deze handleiding downloaden via onze website: www.beglec.com Vor der Erstbenutzung bitte das Gerät zuerst auf Transportschäden überprüfen. Sollte das Gerät einen Schaden aufweisen, Gerät bitte nicht benutzen, sondern unverzüglich mit ihrem Händler in Verbindung setzen. Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäße Handhabung sind von der Garantie ausgeschlossen. Der Händler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden. Die Bedienungsanleitung, für zukünftiges Nachschlagen, bitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes, bitte Bedienungsanleitung beifügen. Packungsinhalt prüfen: Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthält: LASER BURST III Gerät 2 Schlüssel für der Schlüsselschalter Netzkabel Bedienungsanleitung JB SYSTEMS® 29/58

DEUTSCH BEDIENUNGSANLEITUNG SICHERHEITSHINWEISE DEUTSCH BEDIENUNGSANLEITUNG LASER SICHERHEITS HINWEISE: ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfernen Sie keines der Gehäuseteile. Im Geräte-inneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst. Das Blitzsymbol im Dreieck weist den Benutzer darauf hin, das eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, welche eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht. Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen. Nach der Klassifizierung auf Grundlage der Sicherheitsnorm EN/IEC 60825-1 Ed2, 2007-03 fällt dieser Laser unter die Laserklasse 3B. Bei Lasern dieser Klasse kann ein direkter Blick in den Strahl gefährlich sein. GEFAHR DURCH LASERSTRAHLUNG! Direkte Bestrahlung der Augen vermeiden! Laserstrahlung kann zu Augen- und/oder Hautverletzungen führen. Alle Schutzmaßnahmen für den sicheren Betrieb dieses Lasers müssen unbedingt eingehalten werden! Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden. Beim vorliegenden Produkt handelt es sich um einen betriebsfertigen Showlaser, dessen sichtbare Strahlung im Wellenlängenbereich von 400 bis 700 nm liegt, und der Lichteffekte für Unterhaltung etc. erzeugt. Laserlicht unterscheidet sich von jeder anderen Ihnen bekannten Lichtquelle. Das Licht von vorliegendem Produkt kann bei nicht fachgerechter Installation und Bedienung Augenverletzungen verursachen. Laserlicht ist tausendmal stärker konzentriert als Licht von jeder anderen Lichtquelle. Diese konzentrierte Lichtenenergie kann direkte Augenverletzungen verursachen, in erster Linie durch Verbrennungen der Netzhaut (der lichtempfindliche Teil an der hinteren Innenseite des Auges). Auch wenn Sie keine "Hitze” vom Laserstrahl fühlen können, kann er trotzdem Sie oder Ihr Publikum verletzen oder blenden. Auch sehr kleine Mengen Laserlicht können gefährlich sein selbst über große Abstände. Schauen Sie nie in eine Laseröffnung oder in Laserstrahlen Laserstrahl niemals auf Personen oder Tiere ausrichten. Das Gerät darf niemals unbeaufsichtigt betrieben werden! Dieser Laser darf nur für Vorführzwecke eingesetzt werden. Der Betrieb eines Showlaser der Klasse 3B ist nur dann zugelassen, wenn der Laserbetrieb von einem erfahrenen und gut ausgebildeten Bediener gesteuert und überwacht wird. Beim Betreiben einer Laser-Einrichtung lässt sich je nach Laserklassifzierung eine Laserstrahlung erzeugen, die zu irreparablen Augen- und/oder Hautschäden führen kann. Die Sicherheitshinweise für den Gebrauch von Laser Produkten können von Land zu Land verschieden sein. Der Benutzer muss sich selbst über die Sicherheitshinweise in seinem Land informieren. Das Ausgangsdokument und Eckpfeiler der amerikanischen Lasersicherheitsnormen ANSI Z136.1 (2007) dient als Leitfaden für den sicheren Gebrauch von Lasern und Lasersystemen und legt die Kontrollbestimmungen für jede der vier Laserklassen fest. Dieses nützliche Dokument können Sie unter www.laserinstitute.org erhalten CAUTION Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lesen! Dieses Symbol stellt fest: der minimale Abstand von beleuchteten Gegenständen. Der minimale Abstand zwischen Projektor und dem belichteten Gegenstand muß mehr als 1 Meter sein. Aus Umweltschutzgründen, Verpackung bitte wiederverwenden, oder richtig trennen. Ein neues Gerät kann Geruch oder Rauch entwickeln. Das ist völlig normal und legt sich nach einigen Minuten. Zur Vermeidung von Stromschlag oder Feuer, Gerät bitte nicht Regen oder Feuchtigkeit aussetzen. Zur Vermeidung von Kondensation im Inneren des Geräts, bitte nach Transport in eine warme Umgebung einige Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschädigung führen. Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden. Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen lassen, Kurzschluß oder Fehlfunktion können die Folge sein. Falls es doch einmal vorkommen sollte, bitte sofort Netzstecker ziehen und vom Stromkreis trennen. Gerät nur in gut belüfteter Position und entfernt von entflammbaren Materialien oder Flüssigkeiten betreiben. Mindestabstand an allen Seiten soll mindestens 50 cm sein. Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr! Nicht in staubiger Umgebung verwenden und regelmäßig reinigen. Für Kinder unerreichbar aufbewahren. Unerfahrene Personen sollen das Gerät nicht bedienen. Ein sicherer Betrieb ist gewährleistet bei einer Umgebungstemperatur zwischen 15° & 40°C. Umgebungstemperatur darf 40ºC nicht überschreiten. Sicherstellen, daß sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden. Stets Netzstecker ziehen, wenn Gerät für längeren Zeitraum nicht genutzt, oder es gewartet wird. Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen lassen. Sicherstellen, daß Netzspannung mit Geräteaufkleber übereinstimmt. Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muß diese durch den Hersteller, seinen Vertrieb oder durch eine Qualifizierte Person ersetzt werden. Netzkabel nicht mit anderen Kabeln in Berührung kommen lassen! Zur Einhaltung der Sicherheitsbestimmungen muß das Gerät geerdet sein. Gerät nicht an einen Dimmer anschließen. Ausschließlich vorschriftsmäßige Kabel zur Installation verwenden. Gerät nicht öffnen. Abgesehen vom tausch des Leuchtmittels und der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten. Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen! Bei Fehlfunktion, Gerät nicht benutzen und mit Händler in Verbindung setzen. Bei sichtbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden. Bei Transport bitte Originalverpackung verwenden, um Schäden am Gerät zu vermeiden. Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden. Wichtiger Hinweis: Nicht direkt in die Lichtquelle blicken! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden. JB SYSTEMS® 31/58

JB SYSTEMS haftet nicht für Schäden, die bestimmungsgemäßen Betrieb verursacht werden! JB SYSTEMS® 32/58 durch unsachgemäße Installation und nicht

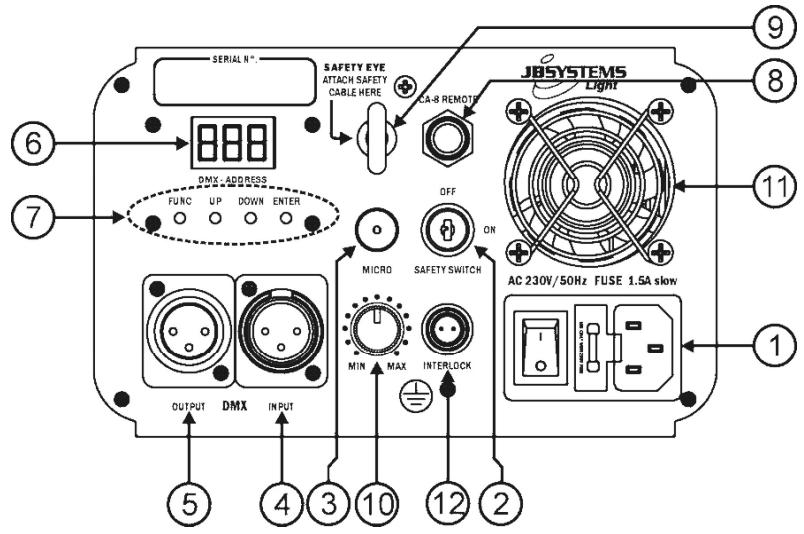

DEUTSCH BEDIENUNGSANLEITUNG DEUTSCH BEDIENUNGSANLEITUNG BESCHREIBUNG

1. NETZANSCHLUSS: Mit Hilfe des IEC Steckers und eingebauter Sicherung, verbinden sie hier den

2. AN/AUS SCHALTER: Wird verwendet um das Gerät an bzw. aus zu schalten. Verwenden sie die

Schlüssel um sicherzustellen das nur gewünschte Personen das Gerät einschalten.

3. EINGEBAUTES MIKROFON: Das eingebaute Mikrofon wird verwendet um die Lasershow an den

Rhytmus der Musik anzupassen.

4. DMX EINGANG: 3pin männliche XLR-Verbinder um die universellen DMX-Kabel zu verbinden. Dieser

Eingang erhält Anweisungen des DMX-Kontrollers.

5. DMX AUSGANG: 3pin weiblicher XLR-Verbinder um den LASER BURST mit der nächsten DMX Einheit

6. ANZEIGE: Zeigt die gewählte DMX Adresse an, wenn das Gerät im DMX Modus arbeitet. Neben dem

DMX-Modus können Sie 4 andere Modi wählen, die auf den folgenden Seiten näher erläutert werden.

7. BEDIENFELD: Zur Bedienung der verschiedenen Funktionen des Lasers. Auf den nachfolgenden

Seiten finden Sie die Bedienungsanleitung des Geräts.

8. FERNSTEUERUNGSEINGANG: Eingang für die CA-8 Handfernbedienung, die auf den folgenden

Seiten näher erläutert wird:

9. SICHERHEITSAUGE: Wird verwendet um ein Sicherheitskabel anzuschliessen wenn das Gerät

Überkopf angeschlossen wurde (Siehe “Überkopf Montage”).

10. EINGANGSSENSIBILITÄT: Dieses Potentiometer wird verwendet um die Sensibilität der

Eingangsmusik festzulegen. Stellen sie das Potentiometer ein bis der Laser mit der Musik synchron ist.

11. LÜFTUNG: Wird verwendet um das Gerät kalt zu halten. Stellen

sie sicher das die Lüftungslöcher nie verdeckt sind!

12. INTERLOCK EINGANG: wird verwendet, um den optional

erhältlichen Notausschalter zu verbinden (siehe Bild). Wenn Sie diesen Schalter drücken, wird der Laserstrahl sofort ausgeschaltet. Wichtig! Für Ihre eigene Sicherheit empfehlen wir nachdrücklich, diesen Notausschalter anzuschließen! JB SYSTEMS® 33/58

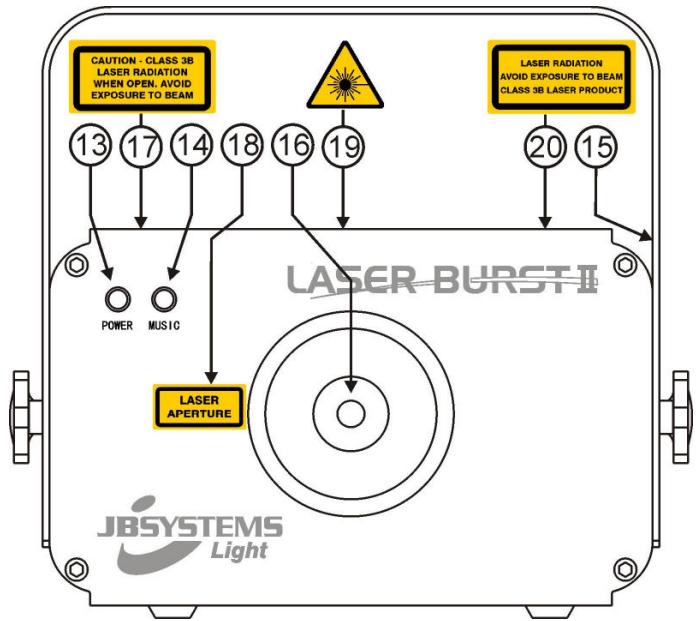

13. POWER LED: Zeigt an das das Gerät eingeschaltet ist.

14. SOUND LED: Flakert entsprechend des Mikofonsignals wenn Musik gespielt wird.

15. HALTER: Mit zwei Schrauben auf jeder Seite und einem Montierloch um das Gerät in einer

Montagevorrichtung zu bringen.

16. LASER AUSGANG: Hier verläßt der Laser das Gerät, stellen sie sicher das sie NIEMALS in dieses

17. WARNUNG: “Achtung – Laser der Klasse 3B. Laserstrahlung wenn geöffnet. Vermeiden sie dem

Laserstrahl ausgesetzt zu sein.”

18. WARNUNG: “Laseraperatur”

19. LASER WARNUNGSHINWEIS: Warnt vor einem potentiell gefährlichem Laser wenn das Gerät von

einem nicht geschulten Operator verwendet wird.

20. WARNUNG: “Laserstrahlung. Vermeiden sie dem Laserstrahl ausgesetzt zu sein. Laser der Klasse 3B.”

ÜBERKOPF-MONTAGE Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchführen lassen. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muß verwendet werden und das installierte Gerät muß in regelmäßigen Abständen überprüft werden. Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird. Gerät in gut belüfteter Position installieren, weit entfernt von entflammbaren Materialien und/oder Flüssigkeiten. Einen Seitenabstand von mindestens 50cm einhalten. Gerät außerhalb der Reichweite von Personen, und nicht in niedrigen Durchgängen oder in der Nähe von Sitzgelegenheiten installieren. Vor Montage sicherstellen, dass die gewählte Position wenigstens das 10-fache Gerätegewicht aufnehmen kann. Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muß angebracht werden, die ein Absacken des Geräts von mehr als 20 cm verhindert, sollte die Befestigung brechen. JB SYSTEMS® 34/58

DEUTSCH BEDIENUNGSANLEITUNG Gerät gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden! Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr! Betreiber muß sicherstellen, dass die sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind. Installationen sollten jährlich durch qualifiziertes Fachpersonal inspiziert werden, um jederzeit einen sicheren Betrieb zu gewährleisten. DEUTSCH BEDIENUNGSANLEITUNG Sie können mehrere Laserburst III Laser hintereinander schalten. Setzen Sie das erste Gerät der Kette in den “Musik- oder Automatischen Modus” und alle anderen Geräte in den “Slave mode” (“SLA ” erscheint im Display) um eine perfekte Synchronisation der Geräte zu erreichen! ACHTUNG AUGENSCHADEN: Positionieren Sie den Laser immer so, das niemand direkt in den Laserstrahl blicken kann. Die Installation ist so zu wählen das der Laser Strahl nicht direkt ins Publikum strahlt !

EINSTELLEN & BEDIENUNG DES GERÄTS

Sie können das Gerät auf 5 verschiedene Weisen bedienen:

1) MUSIKGESTEUERTER MODUS:

Der Laser folgt einer vorprogrammierten Sequenz im Takt der Musik. Wählen Sie diesen Modus, wenn nur 1 Laser eingesetzt wird (Standalone) oder wenn der Laser als erstes (Master) Gerät in einer Kette aus mehreren Laserburst III Lasern eingesetzt wird. Drücken Sie die FUNC-Taste bis ArA, SrA, SLP, FAP, SoP, SLL, FAL, SoL, SLd, FAd oder Sod auf dem Display erscheint Mit DOWN und UP wählen Sie: o SrA (musikgetakteter random Effekt) o SoP (musikgetaktete Muster) o SoL (musikgetaktete Linien) o Sod (musikgetaktete Punkte) Drücken sie die ENTER-Taste, um Ihre Auswahl zu bestätigen. Legen Sie Musik auf und regeln Sie den MUSIC SENSITIVITY-Knopf (10) [Eingangssensibilität] bis der Laser schön im Takt der Musik arbeitet. Sie können mehrere Laserburst III Laser hintereinander schalten: setzen Sie einfach das erste Gerät der Kette in einen der musikgetakteten Effektmodi und alle anderen Geräte in den “Slave mode” (“SLA” erscheint im Display) um eine perfekte Synchronisation der Geräte zu erreichen!! Anmerkung: Wenn das Gerät keine Musik erkennt, wird der Laser ausgeschaltet (Blackout).

2) VOLLAUTOMATISCHER MODUS:

Der Laser spult automatisch eine vorprogrammierte Sequenz ab. Wählen Sie diesen Modus, wenn nur 1 Laser eingesetzt wird (Standalone) oder wenn der Laser als erstes (Master) Gerät in einer Kette aus mehreren Laserburst III Lasern eingesetzt wird. Drücken Sie die FUNC-Taste bis ArA, SrA, SLP, FAP, SoP, SLL, FAL, SoL, SLd, FAd oder Sod auf dem Display erscheint Mit DOWN und UP wählen Sie: o ArA (automatischer Random Effekt) o SLP (langsam bewegende Muster) o FAP (schnell bewegende Muster) o SLL (langsam bewegende Linien) o FAL (schnell bewegende Linien) o SLD (langsam bewegende Punkte) o FAD (schnell bewegende Punkte) Drücken sie die ENTER-Taste, um Ihre Auswahl zu bestätigen. Der Laser spult automatisch eine vorprogrammierte Sequenz ab. Sie können mehrere Laserburst III Setzen Sie das erste Gerät der Kette in einen der automatischen Effektmodi und alle anderen Geräte in den “Slave mode” (“SLA” erscheint im Display) um eine perfekte Synchronisation der Geräte zu erreichen!

4) EASY CONTROLLER MODUS:

Ein als Zubehör erhältlicher CA-8 Controller (Steuerung) kann angeschlossen werden, um den Laser fernzusteuern. Wenn mehrere Laserburst III Laser im Master/Slave hintereinander geschaltet sind, sollten Sie den CA-8 Controller an das erste Gerät in der Kette anschließen. Alle Geräte werden den Anweisungen der CA-8 Fernsteuerung folgen. Schließen Sie den CA-8 Controller an den Fernsteuerungseingang (8) auf der Rückseite an. Drücken Sie die FUNC-Taste bis “ CA8 ” auf dem Display erscheint Drücken sie die ENTER-Taste, um Ihre Auswahl zu bestätigen. Folgende Funktionen sind auf dem CA-8 Controller verfügbar: STANDBY Taste: um den Laser in Blackout zu setzen (keine Laserabgabe). Die Standby- (Bereitschaft) LED leuchtet während des Blackouts. FUNCTION Taste: mit dieser Taste können Sie die Farbe auswählen (Original grün rot grün + rot Original) MODUS-Taste: um zwischen den verschiedenen Modi hin- und herzuwechseln: MODE LED BLINKT 1x: Der Laser ist im langsamen Automatik Modus. (SLP) MODE LED BLINKT 2x: Der Laser ist im schnellen Automatik Modus. (FAP) MODE LED BLINKT 3x: Der Laser ist im Musik Modus. (SrA) MODE LED BLINKT 4x: Der Laser ist im Zufalls Automatik Modus (ArA)

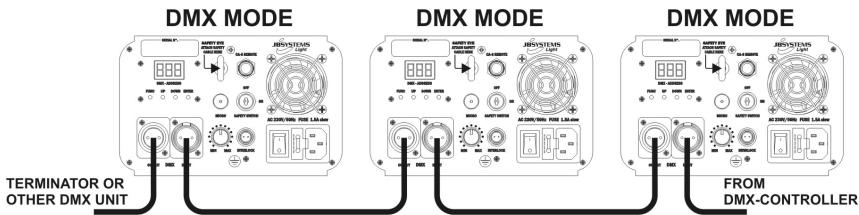

5) DMX KONTROLLIERTER MODUS:

Der Laser kann mit jedem herkömmlichen DMX-Controller gesteuert werden in 2 verschiedenen DMX Moden gesteuert werden: 1 Kanal Modus: für eine sehr einfache Bedienung! (das Display zeigt “1Ch”) 11 Kanal Modus: für volle Kontrolle und alle Möglichkeiten. (das Display zeigt “11C”) Schließen Sie den DMX-Eingang des Lasers an den DMX-Ausgang des vorgeschalteten Geräts in der Kette oder direkt an den DMX-Ausgang Ihres Controllers. Drücken Sie die FUNC-Taste bis auf dem Display “1Ch” oder “11C” erscheint. Drücken Sie die UP / DOWN-Tasten, um die gewünschte DMX-modus (1Ch oder 11C) auszuwählen Drücken sie die ENTER-Taste, um Ihre Auswahl zu bestätigen. Drücken Sie die FUNC-Taste bis auf dem Display eine dreistellige Zahl erscheint Drücken Sie die UP / DOWN-Tasten, um die gewünschte DMX-Adresse (von 001 bis 505) auszuwählen Drücken sie die ENTER-Taste, um Ihre Auswahl zu bestätigen. In der nachfolgenden Tabelle finden Sie die Funktionen der verschiedenen Kanäle.

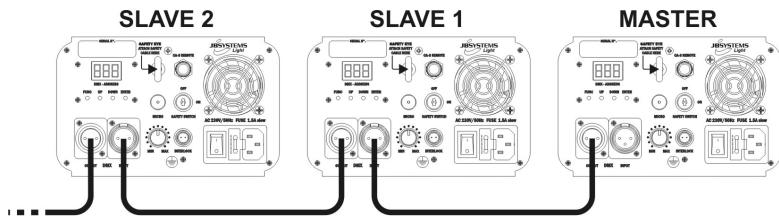

Der Laser folgt den vom ersten Laserburst III laser (master) in der Kette gegebenen Anweisungen. Schließen Sie den DMX-Eingang des Lasers an den DMX-Ausgang des vorgeschalteten Lasers. Drücken Sie die FUNC-Taste bis “ SLA ” auf dem Display erscheint Drücken sie die ENTER-Taste, um Ihre Auswahl zu bestätigen. JB SYSTEMS® 35/58

DEUTSCH BEDIENUNGSANLEITUNG Weitere Erläuterungen zu DMX512: Das DMX-Protokoll ist ein häufig verwendetes Hochgeschwindigkeitssignal zur Steuerung von intelligenten Lichtsystemen. Sie müssen Ihren DMX-Controller und alle angeschlossenen Lichteffekte mit einem hochwertigen symmetrischen XLR M/F Kabel hintereinander schalten (Daisy Chain). Um durch Interferenzen hervorgerufene Fehlfunktionen der Lichteffekte zu vermeiden müssen Sie einen 90Ω bis 120Ω Abschlusswiderstand am Ende der Kette einsetzen. Verwenden Sie niemals Y-Splitter-Kabel, das würde nicht funktionieren! Jeder Effekt in der Kette benötigt seine eigene Startadresse, damit er erkennt, welche Befehle des Controllers er entschlüsseln muss. 1 KANAL DMX-KONFIGURATION DES LASERS: KANAL WERT 000-019 Laser AUS (Black out) 020-039 SLD modus (langsam bewegende Punkte) FAD modus (schnell bewegende Punkte) SOD modus (musikgetaktete Punkte) SLL modus (langsam bewegende Linien) FAL modus (schnell bewegende Linien) SOL modus (musikgetaktete Linien) SLP modus (langsam bewegende Muster) FAP modus (schnell bewegende Muster) SOP modus (musikgetaktete Muster) SRA modus (musikgetakteter Random Effekt) ARA modus (automatischer Random Effekt) 040-059 060-079 MODI BESCHREIBUNG 080-099 100-119 120-139 140-159 160-179 180-199 200-219 220-255 11 KANÄLE DMX-KONFIGURATION DES LASERS: WICHTIGER HINWEIS: DMX Kanal 1 dient zur Einstellung der verschiedenen Betriebsmodi des Lasers. Um den Laser im vollen 11 Kanalmodus benutzen zu können; muss Kanal 1 auf den Wert 251 oder höher gesetzt werden. KANAL WERT Laser AUS (Blackout) 020-039 ARA-Modus (automatischer Random Effekt) Random-Effekt) SRA-Modus (musikgetakteter Random Effekt) Random-Effekt) SLP-Modus (langsam bewegende Muster) 040-059 060-079 220-239 FAP-Modus (schnell bewegende Muster) SOP-Modus (musikgetaktete Muster) SLL-Modus (langsam bewegende Linien) FAL-Modus (schnell bewegende Linien) SOL-Modus (musikgetaktete Linien) SLD-Modus (langsam bewegende Punkte) FAD-Modus (schnell bewegende Punkte) SOD-Modus (musikgetaktete Punkte) 240-255 DMX MODUS (andere Kanäle aktiviert 080-099 MODI 100-119 120-139 140-159 160-179 180-199 200-219

M1 ROT. GESCHWINDIGKEIT

ROTATIONSRICHTUNG JB SYSTEMS® BESCHREIBUNG 000-019 000-255 Motor1 Rotationsgeschwindigkeit 000-075 Motor1 Rotation im Uhrzeigersinn 076-150 Motor1 Stopp Motor1 Rotation entgegen dem Uhrzeigersinn 151-255 37/58

DEUTSCH BEDIENUNGSANLEITUNG

000-255 Schüttelmodus 1 Schüttelmodus 2 Schüttelmodus 3 Schüttelmodus 4 Rotationsgeschwindigkeit Motor2 Rotation im Uhrzeigersinn 076-150 Motor2 Stopp Motor2 Rotation entgegen dem Uhrzeigersinn Motor2 Schüttelbereich 151-255 000-255 000-056 057-112 113-168 029-056 057-084 085-112 Motor2 Schüttelmodus 1 Motor2 Schüttelmodus 2 Motor2 Schüttelmodus 3 Motor2 Schüttelmodus 4

GRÜN ROT ROT aus, GRÜN Strobe 198-224 GRÜN aus, ROT Strobe ROT an, GRÜN Strobe GRÜN an, ROT Strobe Beide ROT und GRÜN Strobe 225-255 ROT und GRÜN abwechselnd Strobe 113-140 141-168 169-197 K 11 STROBE (Rundumlicht) Motor1 Motor1 Motor1 Motor1 Motor2 000-075 169-255 000-028 K 10 FARBEN Motor1 Schüttelbereich 000-255 Langsam bis schnell

WARTUNG UND INSTANDHALTUNG

Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird. Gerät ausschalten, Netzstecker ziehen und warten, bis es sich abgekühlt hat. Während der Wartung sind folgende Punkte ganz besonders zu beachten: Sämtliche Schrauben zur Installation und Befestigung jeglicher Teile müssen fest angezogen und rostfrei sein. Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehängte Decken) dürfen keine Anzeichen von Verformung zeigen. Ist die Optik sichtbar beschädigt (Sprünge oder tiefe Kratzer), dann müssen die entsprechenden Teile ausgewechselt werden. Netzkabel muß stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert werden. Zur Vermeidung von Überhitzung müssen die Ventilatoren (sofern vorhanden) und Lüftungsschlitze monatlich gereinigt werden. Gerät innen mindestens einmal pro Jahr mit Staubsauger oder Airjet reinigen. Reinigung der inneren und äußeren optischen Linsen und/oder Spiegel müssen in regelmäßigen Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungsintervalle hängen stark von der Umgebung ab: feuchte, verrauchte und besonders verschmutzte Umgebung führen zu größerer Verschmutzung auf den Linsen. Mit weichem Tuch und gewöhnlichem Glasreiniger säubern. Alle Teile stets gut abtrocknen. Äußere Optik mindestens alle 30 Tage säubern. JB SYSTEMS® 38/58

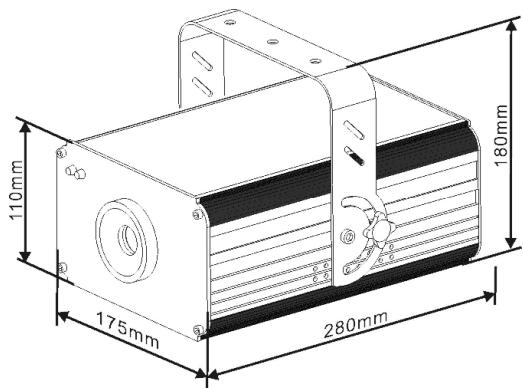

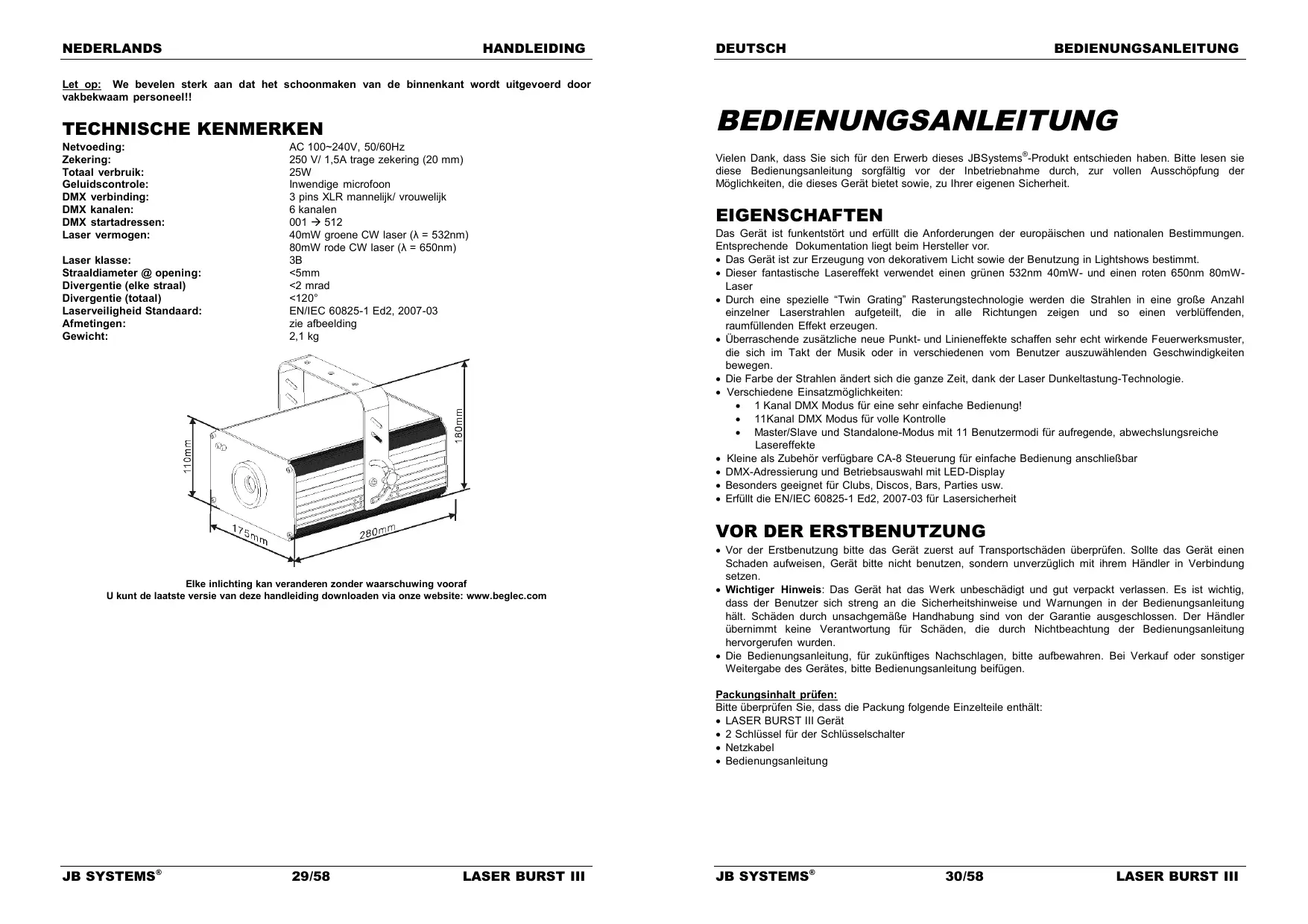

DEUTSCH BEDIENUNGSANLEITUNG Innere Optik mindestens alle 90 Tage säubern. Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifiziertem Personal durchführen zu lassen! TECHNISCHE EINZELHEITEN Netzspannung: Sicherung: Leistungsaufnahme: Klangregler: DMX Anschlüsse: DMX Kanäle: DMX Adressierung: Laser Leistung: Scanner Geschwindigkeit: Laser Klasse: Strahldurchmesser @ Öffnung: Divergenz (jeder Strahl) Divergenz (Gesamtleistung) Laser Sicherhiets Standard: Abmessungen: Gewicht: ESPAÑOL
