GEBRUIKSAANWIJZING LASER BURST III JBSYSTEMS

Verwijder het toestel en de gebruikte batterijen op een milieuvriendelijke manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit JB Systems product. Om ten volle te kunnen profiteren van alle mogelijkheden en voor uw eigen veiligheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gebruiken. DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUCTEN: NIEUWIGHEDEN, SPECIALE ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM

KARAKTERISTIEKEN In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbetreffende verklaringen en documenten zijn door de fabrikant afgegeven. Het toestel is ontworpen om decoratieve lichteffecten te produceren en kan eventueel worden gebruikt in lichtshows. Een fantastisch lasereffect dat gebruik maakt van een groene 40mW laser en een rode 80mW laser. Door gebruik van speciale “Twin Grating” technologie worden de laserstralen in een groot aantal afzonderlijke laserstralen opgesplitst. Het resultaat is een prachtig, ruimtevullend effect. Nieuwe verassende punt en lijn effecten welke op het ritme van de muziek of aan een instelbare snelheid kunnen bewegen. Dankzij laser blanking technologie veranderen de stralen bovendien constant van kleur. Verschillende werkmodi: o Via 1 DMX kanaal voor een zo eenvoudig mogelijk gebruik o Via 11 DMX kanalen voor de best mogelijke controle over het toestel o In Master/slave en standalone via een van de 11 gebruikersmodi voor prachtige afwisselende laser effecten De optionele CA-8 controller zorgt voor extra functionaliteit DMX-adressering en keuze van de werkmodus met behulp van de LED display Perfect voor een gebruik in bars, discotheken, clubs, enz. Voldoet aan EN/IEC 60825-1 Ed2, 2007-03 voor Laserveiligheid EERSTE INGEBRUIKNAME Controleer voor het eerste gebruik van het apparaat of het tijdens het transport beschadigd werd. Mocht er schade zijn, gebruik het dan niet, maar raadpleeg eerst uw dealer. Belangrijk: Dit apparaat verliet de fabriek in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uiterst nauwkeurig volgt. Elke schade veroorzaakt door verkeerd gebruik van het apparaat valt niet onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing. Bewaar deze brochure op een veilige plaats om hem in de toekomst nogmaals te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen. Chacune de ces informations peut être modifiée sans avertissement préalable Vous pouvez télécharger la dernière version de ce mode d’emploi sur notre site Web: www.beglec.com JB SYSTEMS® 19/58

Controleer de inhoud: Controleer of de doos volgende onderdelen bevat:

2 sleuteltjes voor de sleutelschakelaar Netsnoer Handleiding JB SYSTEMS® 20/58

NEDERLANDS HANDLEIDING VEILIGHEIDSVOORSCHRIFTEN: WAARSCHUWING: Om het risico op elektrocutie zoveel mogelijk te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zelf kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus. De bliksempijl die zich in een gelijkbenige driehoek bevindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van niet-geïsoleerde onderdelen met een “gevaarlijke spanning” in het toestel die voldoende kracht heeft om een risico van elektrocutie in te houden. Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel. CAUTION Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt. NEDERLANDS Contacteer uw dealer voor een eventuele reparatie. De behuizing en de lenzen moeten vervangen worden als ze zichtbaar beschadigd zijn. Gebruik best de originele verpakking als het toestel vervoerd moet worden. Om veiligheidsredenen is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen. Belangrijk: Kijk nooit rechtstreeks in de lichtbron. Gebruik het lichteffect niet in de tegenwoordigheid van personen die lijden aan epilepsie. LASER SAFETY INSTRUCTIES: Volgens de normen EN/IEC 60825-1 Ed2, 2007-03 valt dit apparaat onder de klasse 3B lasers. Direct oogcontact met de laserstraal kan gevaarlijk zijn. GEVAAR: LASER STRALING ! Vermijd direct oogcontact! Laser straling kan oog en/of huid verbranding veroorzaken. Alle mogelijke maatregelen voor een veilig gebruik van dit apparaat moeten genomen worden. Dit symbool betekent: Lees de handleiding!

Dit symbool bepaalt: de minimumafstand van te belichten voorwerpen. De minimumafstand tussen projector en het verlichte voorwerp moet meer dan 1 meters zijn. Om het milieu te beschermen, probeer zoveel mogelijk het verpakkingsmateriaal te recycleren. Een nieuw lichteffect kan soms ongewenste rook en/of reuk veroorzaken. Dit is normaal en verdwijnt na een paar minuten. Stel dit apparaat niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen. Om de vorming van condensatie binnenin te voorkomen, laat het apparaat aan de omgevingstemperatuur wennen wanneer het, na het transport, naar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zelfs schade aan het apparaat toebrengen. Gebruik dit apparaat uitsluitend binnenshuis. Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Indien een vreemd voorwerp in het apparaat geraakt, moet U het direct van het lichtnet afkoppelen. Plaats de installatie op een plaats met goede ventilatie, ver van brandbare materialen en/of vloeistoffen. De installatie moet op minstens 50 cm van de muren rondom geplaatst worden. Bedek geen enkele ventilatieopening om oververhitting te vermijden. Zorg dat het toestel niet in een stoffige omgeving wordt gebruikt en maak het regelmatig schoon. Houd het apparaat uit de buurt van kinderen. Dit apparaat mag niet door onervaren personen bediend worden. De veilige omgevingstemperatuur bevindt zich tussen 15° & 40°C. Gebruik het apparaat dus niet bij hogere temperaturen. Verzeker er U van dat er zich onder de plaats waar het toestel wordt geïnstalleerd geen ongewenste personen bevinden tijdens het bevestigen en losmaken alsook bij het onderhoud. Trek altijd de stekker uit wanneer het apparaat gedurende langere tijd niet wordt gebruikt of alvorens de lamp te vervangen of alvorens te beginnen met de onderhoudsbeurt. De elektrische installatie behoort uitsluitend uitgevoerd te worden door bevoegd personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische veiligheid. Controleer dat de beschikbare spanning niet hoger is dan die aangegeven op de achterzijde van het toestel. De elektrische kabel behoort altijd in uitstekende staat te zijn. Zet het apparaat onmiddellijk af als de elektrische kabel gekneusd of beschadigd is. De kabel moet vervangen worden door de fabrikant zelf, zijn dealer of vergelijkbare bekwame personen om een brand te voorkomen. Laat de elektrische draad nooit in contact komen met andere draden. Volgens de veiligheidsvoorschriften moet deze installatie geaard worden. Sluit het apparaat niet aan op een elektronische dimmer. Gebruik altijd een geschikte en gekeurde veiligheidskabel bij het installeren van het toestel. Om elektrische schokken te voorkomen, moet U de behuizing niet openen. Afgezien van de lamp en de zekering zitten er geen onderdelen in die door de gebruiker moeten worden onderhouden. Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en met dezelfde elektrische kenmerken. Ingeval van ernstige problemen met het bedienen van het toestel, stopt U onmiddellijk het gebruik ervan. JB SYSTEMS® 21/58

HANDLEIDING Dit product is een zogenaamde showlaser, veroorzaakt straling met een golflengte tussen 400 en 700nm bedoeld om effecten voor lichtshows te creëren. Laser Licht is totaal verschillend van andere lichtbronnen waarmee u vertrouwd bent. Het licht van dit product kan de ogen potentieel beschadigen wanneer het toestel niet correct opgesteld en gebruikt wordt. Laser licht is duizenden keren meer geconcentreerd dan licht van om het even welke andere lichtbron. Deze concentratie aan lichtkracht kan onmiddellijke schade toebrengen aan de ogen door onder andere de retina te verbranden! (het lichtgevoelige deel aan de achterkant van het oog). Zelfs wanneer u de “hitte” van de laserstraal niet kunt voelen kan deze toch potentieel schade aanrichten of zelfs blindheid veroorzaken bij u of uw publiek. Zelfs kleine hoeveelheden laserlicht kunnen potentieel gevaarlijk zijn, zelfs op grote afstand. Kijk NOOIT recht in de laseropening of laserstraal. Richt de laserstralen nooit op mensen of dieren en laat het apparaat nooit onbemand werken. Deze laser mag enkel voor lichtshows gebruikt worden. Het gebruik van een klasse 3B laser is enkel toegelaten als deze bediend wordt door een persoon die hiervoor opgeleid is en over de nodige ervaring beschikt. Afhankelijk van de laser klasse kan het gebruik van een laser straling voortbrengen die permanente oog en/of huidbeschadiging kan veroorzaken. De wettelijke voorschriften voor het gebruik van lasers kan van land tot land verschillen. De gebruiker zal zich steeds informeren over de wettelijke voorschriften die in zijn land gelden en zich hieraan strikt houden! Het hoofddocument en tevens hoeksteen van de laser veiligheidsnormen ANSI Z136.1 (2007) verschaft heel wat informatie en richtlijnen voor een veilig gebruik van lasers en lasersystemen voor elk van de 4 laser categorieën. Dit waardevol document kan verkregen worden via www.laserinstitute.org JB SYSTEMS kan niet verantwoordelijk gesteld worden voor ongevallen die het gevolg zijn van een verkeerde installatie en/of gebruik van dit product! JB SYSTEMS® 22/58

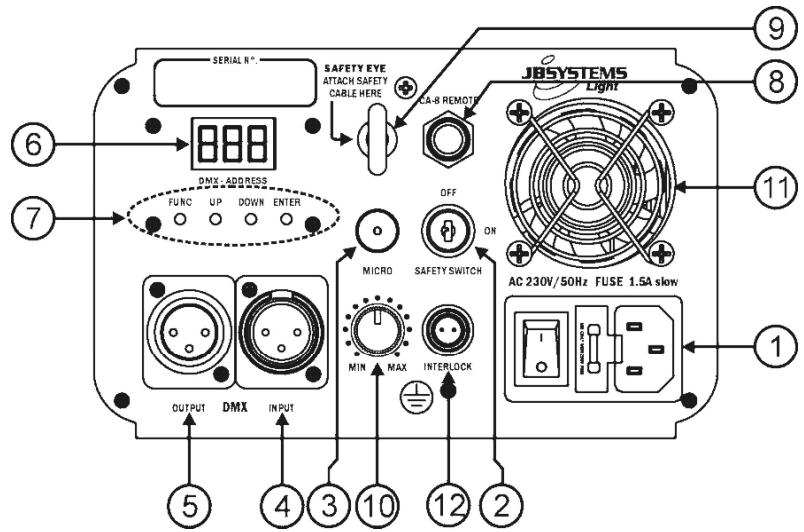

1. NETAANSLUITING: met IEC stopcontact en geïntegreerde zekeringhouder, sluit de bijgeleverde

2. AAN/UIT SLEUTELSCHAKELAAR: gebruikt om het toestel aan en uit te zetten. Gebruik de sleutels,

opdat de laser enkel opgezet kan worden door een bekwame persoon.

3. INTERNE MICROFOON: De ingebouwde microfoon wordt gebruikt om de lasershow gelijk te laten lopen

met het ritme van de muziek.

4. DMX INGANG: 3pin mannelijke XLR-connector die gebruikt wordt om de universele DMX-kabels te

verbinden. Deze ingang krijgt instructies van een DMX-controller.

5. DMX UITGANG: 3pin vrouwelijke XLR-connector die gebruikt wordt om de LASER BURST aan te

sluiten op het volgende toestel in de DMX-keten.

6. DISPLAY: toont het gekozen DMX-adres als het toestel in DMX-modus staat. Naast de DMX-modus

kunt u ook 4 andere werkmodi selecteren. Meer uitleg hierover vindt u verder in deze handleiding.

7. CONTROLE PANEEL: wordt gebruikt om de verschillende functies van de lezer in te stellen. Meer uitleg

hierover vindt u verder in deze handleiding.

8. CONTROLLER INGANG: hier kunt u de CA-8 hand controller aansluiten. Meer uitleg hierover vindt u

verder in deze handleiding

9. VEILIGHEIDSOOG: gebruikt om de veiligheidskabel vast te maken wanneer het toestel opgehangen

wordt (zie paragraaf “hoog ophangen”)

10. MUZIEKGEVOELIGHEID: Deze potentiometer wordt gebruikt om de muziekgevoeligheid aan te passen.

Draai aan de potentiometer totdat de laser gelijkloopt met de muziek.

11. KOELVENTILATOR: wordt gebruikt om de onderdelen binnenin de

behuizing af te koelen. Let erop dat je deze ventilatoruitgang nooit afdekt!

12. INTERLOCK INPUT: wordt gebruikt om de optionele stopschakelaar

aan te sluiten (zie foto). Wanneer je op deze schakelaar duwt verdwijnt de straal onmiddellijk. BELANGRIJK ! In het belang van eigen veiligheid raden we ten sterkste aan om deze optionele schakelaar aan te sluiten ! JB SYSTEMS® 23/58

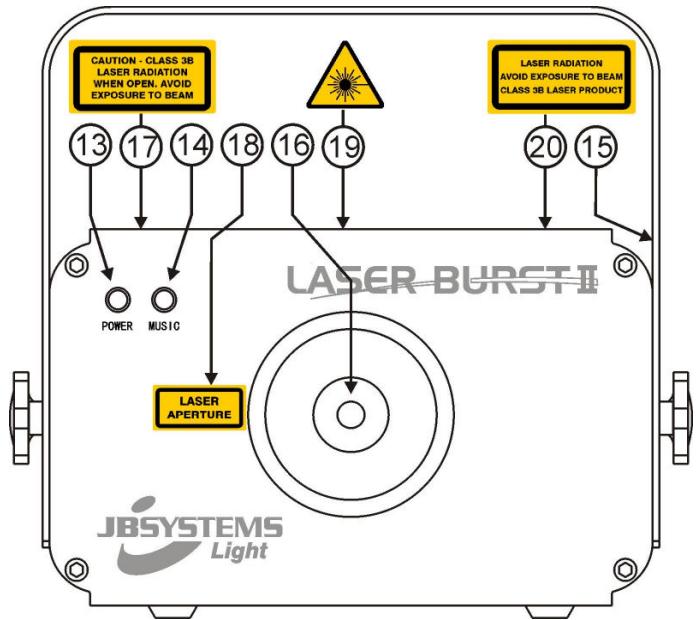

13. POWER LED: geeft aan dat het toestel aan staat.

14. GELUIDSLED: flikkert op het geluid van de muziek die opgevangen wordt door de interne microfoon.

15. OPHANGBEUGEL: met 2 knoppen langs weerskanten om het toestel vast te maken en een gat om een

bevestigingshaak aan vast te maken.

16. LASERUITGANG: Hier verlaat de laserstraal de behuizing; kijk NOOIT binnenin het toestel doorheen

deze opening als het lasereffect aan staat!

17. WAARSCHUWINGSLABEL: “Waarschuwing – Klasse 3B laser. Laserstraling bij opening. Vermijd

blootstelling aan straal.”

18. WAARSCHUWINGSLABEL: “Laseropening”

19. LASER WAARSCHUWINGSTEKEN: waarschuwt voor een potentieel gevaarlijke laser als het niet

gebruikt wordt door bekwame personen.

20. WAARSCHUWINGSLABEL: “Laserstraling. Vermijd blootstelling aan straal. Klasse 3B laserproduct”

OPHANGEN VAN HET APPARAAT

Belangrijk: De installatie van het toestel mag uitsluitend door bekwaam onderhoudspersoneel uitgevoerd worden. Onjuiste plaatsing kan ernstige letsels en/of schade aan eigendommen tot gevolg hebben. Het ophangen vergt veel ervaring. U behoort de grenzen te respecteren aan de werklast; erkende installeringmaterialen moeten worden gebruikt; de veiligheid van het geïnstalleerde toestel moet regelmatig worden gecontroleerd. Overtuig U ervan dat het gebied onder installatieplaats vrij is van ongewenste personen tijdens het plaatsen, het weghalen en het onderhoud. Installeer het toestel op een goed geventileerde plaats, ver van brandbare stoffen en/of vloeistoffen. Het toestel moet worden bevestigd op minstens 50 cm van de omringende muren. Het toestel moet worden geïnstalleerd buiten het bereik van iedereen en weg van plaatsen waar men mag lopen en zitten. Alvorens tot plaatsen over te gaan, moet men controleren dat de minimum puntbelasting van de installatieplaats 10 keer het gewicht van het toestel bedraagt. Gebruik bij het installeren van het toestel altijd een gewaarmerkte veiligheidskabel die 12 keer het gewicht van het toestel kan dragen. Deze bijkomende veiligheidsbevestiging moet zo worden aangebracht dat geen deel van het toestel meer dan 20 cm vallen kan als de hoofdbeveiliging faalt. Het apparaat moet goed worden vastgezet; aan een vrij zwaaiende montering mag zelfs niet gedacht worden. JB SYSTEMS® 24/58

NEDERLANDS HANDLEIDING Bedek geen ventilatieopeningen, anders zou dit oververhitting tot gevolg kunnen hebben. De gebruiker moet er zich van verzekeren dat de installaties met betrekking tot de veiligheid en de technische mechaniek door een expert zijn goedgekeurd alvorens ze voor de eerste keer te gebruiken. Elk jaar moeten de installaties worden gekeurd door een vakman om te controleren of de veiligheid nog steeds perfect is. NEDERLANDS HANDLEIDING U kunt meerder Laserburst III lasers met elkaar linken: zet het eerste toestel in de keten in “Music mode” en alle andere toestellen in “Slave mode” (“SLA” op de display) zodat ze allemaal synchroon werken! GEVAAR VOOR OOGLETSELS: bij de installatie er altijd voor zorgen dat het publiek nooit rechtstreeks in de laserstralen kan kijken. Bij de installatie moet men ervoor zorgen dat de laserstralen niet rechtstreeks op het publiek gericht worden.

OPSTELLEN EN BEDIENEN

U kunt dit toestel op 5 manieren gebruiken:

De laser overloopt de voorgeprogrammeerde sequentie op het ritme van de muziek. Selecteer deze werkmodus wanneer u slechts 1 laser gebruikt (autonoom) of wanneer de laser het eerste toestel is (master) in de keten van meerdere Laserburst III lasers. Druk op de FUNC toets tot ArA, SrA, SLP, FAP, SoP, SLL, FAL, SoL, SLd, FAd of Sod op de display verschijnt Gebruik nu de UP en DOWN toetsen en maak uw keuze uit de volgende selecties: o SrA (Afwisselende muziekgestuurde effecten) o SoP (Muziekgestuurde bewegende motief effecten) o SoL (Muziekgestuurde bewegende lijn effecten) o Sod (Muziekgestuurde bewegende punt effecten) Druk op de ENTER toets om uw keuze te bevestigen. Zet wat muziek op en regel de gevoeligheid met de MUSIC SENSITIVITY knop (10) tot de laser mooi op het ritme van de muziek werkt. U kunt meerder Laserburst III lasers met elkaar linken: zet het eerste toestel in de keten in een van de muziekgestuurde werkmodi en alle andere toestellen in “Slave mode” (“SLA” op de display) zodat ze allemaal synchroon werken! Opmerking: wanneer er geen muziek gedetecteerd wordt zal de laser uit gaan (blackout).

De laser overloopt automatisch de voorgeprogrammeerde sequentie. Selecteer deze werkmodus wanneer u slechts 1 laser gebruikt (autonoom) of wanneer de laser het eerste toestel is (master) in de keten van meerdere Laserburst III lasers. Druk op de FUNC toets tot ArA, SrA, SLP, FAP, SoP, SLL, FAL, SoL, SLd, FAd of Sod op de display verschijnt Gebruik nu de UP en DOWN toetsen en maak uw keuze uit de volgende selecties: o ArA (afwisselende automatische effecten) o SLP (Traag bewegende motief effecten) o FAP (Snel bewegende motief effecten) o SLL (Traag bewegende lijn effecten) o FAL (Snel bewegende lijn effecten) o SLD (Traag bewegende punt effecten) o FAD (Snel bewegende punt effecten) Druk op de ENTER toets om uw keuze te bevestigen. U kunt meerder Laserburst III lasers met elkaar linken: zet het eerste toestel in de keten in een van de automatische werkmodi en alle andere toestellen in “Slave mode” (“SLA” op de display) zodat ze allemaal synchroon werken!

4) EASY CONTROLLER MODUS:

U kunt een in optie verkrijgbare CA-8 controller aansluiten zodat u de laser van op afstand kunt controleren. Wanneer meerdere Laserburst III lasers in master/slave met elkaar verbonden zijn, dan moet u de CA-8 controller aansluiten op het eerste toestel in de keten. Alle toestellen zullen nu de instructies van de CA-8 controller volgen. Verbind de CA-8 controller met de controller ingang (8) aan de achterkant van de laser. Druk op de FUNC toets tot “CA8” op de display verschijnt Druk op de ENTER toets om uw keuze te bevestigen. Dit zijn de functies die u met de CA-8 controller kunt oproepen: STANDBY toets: wordt gebruikt om de laser in black-out (no output) te zetten. De standby LED is aan tijdens black-out. FUNCTION toets: wordt gebruikt om de kleur te kiezen (origineel groen rood groen + rood origineel) MODE toets: wordt gebruikt om van de ene werkmodus naar de andere over te schakelen: MODE LED knippert 1x: Trage automatische werkmodus. (SLP) MODE LED knippert 2x: Snelle automatische werkmodus (FAP) MODE LED knippert 3x: automatische werkmodus op het ritme van de muziek (SrA) MODE LED knippert 4x: afwisselende automatische werkmodus (ArA)

5) DMX BEDIENDE MODUS:

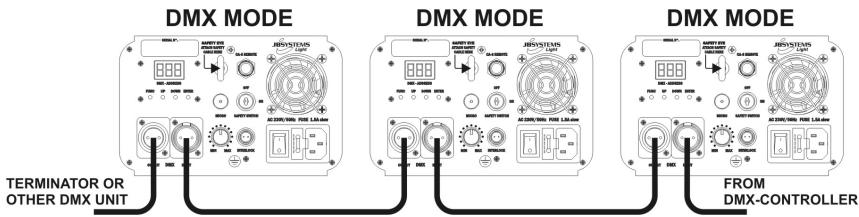

De laser kan via om het even welke standaard DMX controller bestuurd worden in 2 verschillende DMX modi: 1 KANAALS MODUS: voor een zeer eenvoudige opstelling en gebruik! (“1Ch” op de display) 11 KANAALS MODUS: voor een volledige controle over alle mogelijkheden van het toestel. (“11Ch” op de display) Verbind de DMX ingang van de laser met de DMX uitgang van het vorige toestel in de keten, of verbind deze onmiddellijk met de DMX uitgang van uw controller. Druk op de FUNC toets tot “1Ch” of “11Ch”op de display verschijnt Druk op de UP/DOWN om de gewenste DMX modus te kiezen. (1Ch of 11Ch) Druk op de ENTER toets om uw keuze te bevestigen. Druk op de FUNC toets tot een driedelig nummer op de display verschijnt Selecteer het gewenste DMX-adres (van 001 tot 505) Druk op de ENTER toets om uw keuze te bevestigen. Opmerking: de display knippert wanneer het toestel in DMX modus staat en er geen DMX signaal gedetecteerd wordt.

3) SLAVE MODE (ESCLAVE):

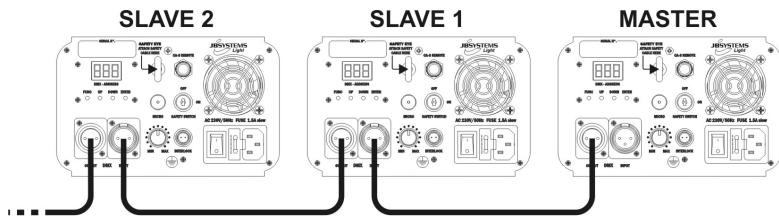

De laser zal de instructies volgen welke door de eerste Laserburst III laser (master) in de keten gegeven worden. Verbind de DMX ingang van de laser met de DMX uitgang van de vorige laser in de keten. Druk op de FUNC toets tot “SLA” op de display verschijnt Druk op de ENTER toets om uw keuze te bevestigen. JB SYSTEMS® 25/58

NEDERLANDS HANDLEIDING Meer informatie over DMX512: Het DMX-protocol is een veel gebruikt hogesnelheidssignaal om lichtuitrustingen te bedienen. U moet uw DMX bediening en alle units met een gebalanceerde kabel van goede kwaliteit doorverbinden om vreemd gedrag van de lichteffecten, veroorzaakt door storing, te voorkomen, moet u een afsluitweerstand van 90Ω tot 120Ω aan het eind van de keten gebruiken. Gebruik nooit een Y-splitkabel, dit zal eenvoudig weg niet werken! Elk lichteffect in de keten heeft een eigen DMX startadres nodig zodat het weet welke commando’s van de bediening het moet ontcijferen.

1 KANAALS DMX CONFIGURATIE VAN DE LASER

CHANNEL VALUE Laser UIT (Black out) 020-039 SLD mode (Traag bewegende punt effecten) FAD mode (Snel bewegende punt effecten) SOD mode (Muziekgestuurde punt effecten) SLL mode (Traag bewegende lijn effecten) FAL mode (Snel bewegende lijn effecten) SOL mode (Muziekgestuurde lijn effecten) SLP mode (Traag bewegende motief effecten) FAP mode (Snel bewegende motief effecten) SOP mode (Muziekgestuurde motief effecten) SRA mode (Afwisselende muziekgestuurde effecten) ARA mode (Afwisselende automatische effecten) 060-079 080-099 100-119 120-139 140-159 160-179 180-199 200-219 220-255 CH 5

CH 10 KLEUREN 11 KANAALS DMX CONFIGURATIE VAN DE LASER: BELANGRIJKE OPMERKING: DMX kanaal1 wordt gebruikt om de verschillende werkmodi in te stellen. Om de laser volledig via 11 kanalen te benutten moet kanaal 1 ingesteld zijn op een waarde van 251 of meer. CHANNEL VALUE Laser UIT (Black out) 020-039 220-239 ARA mode (Afwisselende automatische effecten) SRA mode (Afwisselende muziekgestuurde effecten) SLP mode (Traag bewegende motief effecten) FAP mode (Snel bewegende motief effecten) SOP mode (Muziekgestuurde motief effecten) SLL mode (Traag bewegende lijn effecten) FAL mode (Snel bewegende lijn effecten) SOL mode (Muziekgestuurde lijn effecten) SLD mode (Traag bewegende punt effecten) FAD mode (Snel bewegende punt effecten) SOD mode (Muziekgestuurde punt effecten) 240-255 DMX MODE (activering van de volgende kanalen) 000-255 Motor1 Rotatiesnelheid 000-075 Motor1 rotatie in wijzerzin 076-150 Motor1 stop 151-255 Motor1 rotatie in tegenwijzerzin 000-255 Motor1 Tril frequentie 060-079 080-099 CH 1 MODES 100-119 120-139 140-159 160-179 180-199 200-219 CH 2

Overtuig U ervan dat het gebied onder de installatieplaats vrij is van ongewenste personen tijdens het onderhoud. Zet het toestel uit, trek de netstekker uit het stopcontact en wacht tot het toestel is afgekoeld. Bij inspectie moeten de volgende punten worden gecontroleerd. Alle schroeven gebruikt om het te toestel te installeren en al zijn onderdelen moeten goed vastgedraaid zijn en mogen niet verroest zijn. Behuizingen, vastzetstukken, installeringplaatsen (plafond, spanten, schokbrekers) mogen absoluut niet verwrongen zijn. Wanneer een optische lens klaarblijkelijk beschadigd is door barsten of diepe krassen, dan moet deze vervangen worden. De stroomkabels moeten in perfecte staat zijn en behoren vervangen te worden, wanneer er zelfs maar een klein probleem ontdekt werd. Om het toestel tegen oververhitting te beschermen, behoren de ventilatoren (als die er zijn) en de ventilatieopeningen elke maand gereinigd te worden. De binnenkant van het toestel behoort elk jaar gereinigd te worden met een stofzuiger of een luchtspuit. Het schoonmaken van inwendige en uitwendige optische lenzen en/of spiegels moet regelmatig worden uitgevoerd om een zo goed mogelijke lichtuitstraling te verkrijgen. Hoe vaak ze schoon moeten worden gemaakt hangt af van de omgeving waar het toestel wordt gebruikt: een klamme, rokerige of bijzonder vuile omgeving kan een grotere opeenhoping van vuil veroorzaken op de optische uitrusting. Reinig met een zachte doek en gebruik normale glasreinigende producten. Droog de onderdelen altijd zorgvuldig af, Reinig de uitwendige optische uitrusting minstens één keer per maand. Reinig de inwendige optische uitrusting minstens om de 3 maanden. JB SYSTEMS® 28/58

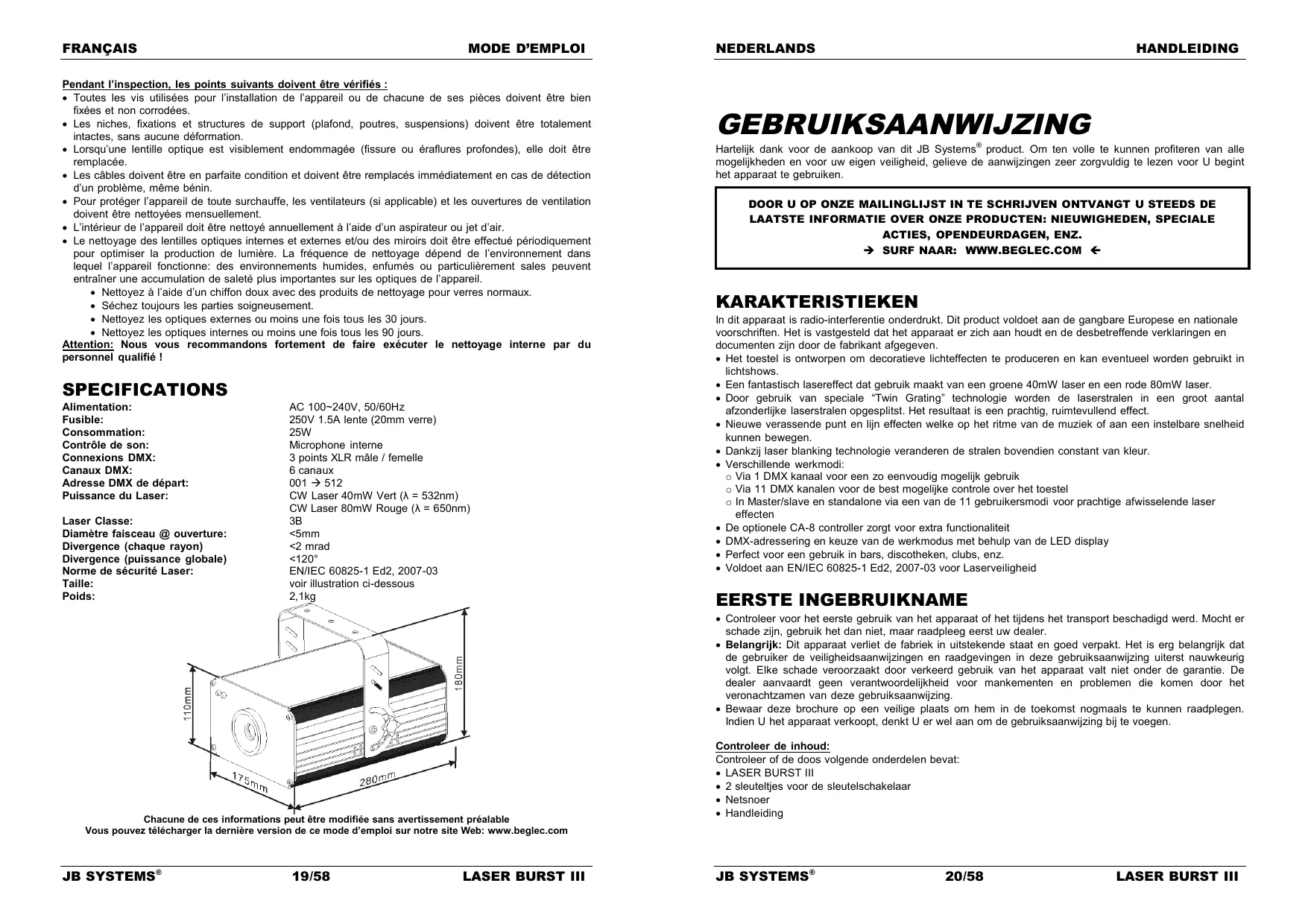

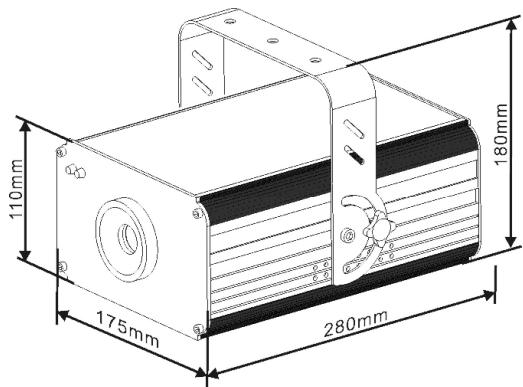

NEDERLANDS HANDLEIDING Let op: We bevelen sterk aan dat het schoonmaken van de binnenkant wordt uitgevoerd door vakbekwaam personeel!! TECHNISCHE KENMERKEN Netvoeding: Zekering: Totaal verbruik: Geluidscontrole: DMX verbinding: DMX kanalen: DMX startadressen: Laser vermogen: Laser klasse: Straaldiameter @ opening: Divergentie (elke straal) Divergentie (totaal) Laserveiligheid Standaard: Afmetingen: Gewicht: AC 100~240V, 50/60Hz 250 V/ 1,5A trage zekering (20 mm) 25W Inwendige microfoon 3 pins XLR mannelijk/ vrouwelijk 6 kanalen 40mW groene CW laser (λ = 532nm) 80mW rode CW laser (λ = 650nm) <5mm <2 mrad <120° EN/IEC 60825-1 Ed2, 2007-03 zie afbeelding 2,1 kg DEUTSCH BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG
