BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these JBSystems®-Produkt entschieden haben.itte lessen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Möglichkeit, die these Gerat bietet sowie, zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entspruchende Dokumentation liegt beim Hersteller vor.

• Kraftvoller Moving-Head Scheinwerfer für professionelle DJ's, Clubs & Kleinere Discotheken
• iMove 5S benutzt eine ELC250 Lampe
• iMove 5S HID benutzte eine HID 150 Entladungslampe
• 5 DMX Kanäle (Schwenk - Neigung - Farbe - Gobo (Blendenschirm) - Jalousie)
• Schwenk: 540^ in 3,0 Sekunden - Neigung: 270^ in 1,8 Sekunden
• Exzellente Optik für scharfe Gobos und hoher Lichtausgang
  11 Kaltlichtfarben + weiß, Regenbogeneffekt
  14+1 fantasticische Gobos
• Blackout und variables Stroboskop
• Eingebaute Programme und Mikrofon für einfaches alleinstehendes "Master/Slave" Model!
• Kleine wahlweise CA-8 Steuerung für einfache Bedienung anschließbar
• Einfache Steuerung mit iLEAD, SM1612 oder jeglichem anderen DMX Steuergerät

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen. Sollte das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern unverzuglich mit ihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung, für zukünftiges Nachschlagen,itte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes,itte Bedienungsanleitung beifugen.

Packungsinhalt prufen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthalt:

Bedienungsanleitung
- iMove 5S Gerät
Montagehalterungen
- ELC Version = Lampe mitgeliefert
- HID Version = Lampe nicht mitgeliefert
-Netzkabel

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfern den Sie keines der Gehäussteile. Im Geräte-inneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen

Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Dreiieck weist den Benutzer darauf auf hin, das eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, welche eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

Dieses Symbol stellt fest: der minimale Abstand von beleuchteten Gegenständen. Der minimale Abstand zwischen Projektor und dem beliehteten Gegenstand muß mehr als 1 Meter sein.

• Aus Umweltschutzgründen, Verpackungitte wiederverwenden, oder richtig trennen.
• Ein neues Gerät kann Geruch oder Rauch entwickeln. Das ist vollig normal und liegt sich nach einigen Minuten.
• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Geräts,itte nach Transport in eine warmer Umgebung eine Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschäftigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen给你们, Kurzschluß oder Fehlfunktion können die Folge sein. Falls es noch, einmal vorkommen besteht,itte sofort Netzsteckerziehen und vom Stromkreis trennen.
• Gerät nur in gut belüfteter Position und entfert von entflammbaren Materialien oder Flüssigkeiten betreiben. Mindestabstand an allen Seiten soll mindestens 50 cm sein.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrenne Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Die Oberflächentemperatur kann bis zu 85^ erreichen, Gerät während des Betriebs nicht mit bloßen Händen anfassen.
• Sicherstellen, daß sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden.
• Vor dem Auswechseln des Leuchtmittels oder sonstigen Eingriffen, 10 Minuten Abkuhlzeit einhalten.
• Stets Netzsteckerziehen, wenn Gerät für längeren Zeitraum nicht genutzt, oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen setzen.
• Sicherstellen, daß Netzspannung mit Geräteaufkleber übereinstimmt.
• Gerät nicht mit beschädigtem Netzkabel betreiben.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Zur Einhaltung der Sicherheitsbestimmungen muß das Gerät geerdet sein.
• Gerät nicht an einen Dimmer anschließen.
  Ausschließlich vorschäftsmäßige Kabel zur Installation verwenden.
• Gerät nicht offen. Abgesehen vom tausch des Leuchtmittels und der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion, Gerät nicht benutzen und mit Handler in Verbindung setzen.
• Bei sightbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis: Nicht direkt in die Lichtquelle blichen! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

EINSETZEN/AUSTAUSCHEN DER LICHTQUELLE

Bei Austausch oder Ersatz der Lichtquelle Gerät für mindestens 10 Minuten abkühlen lessen. Stets Netzsteckerziehen und vom Stromkreis trennen! Stets gleichartige Ersatzteile (Lichtquelle, Sicherung etc) wenden. Original-Ersatzteilverwenden.

Gerät abschalten und Netzsteckerziehen.
- Eureka 10 Minutes abwarten, bis sich das Gerät abgekühlt hat.
- Stets Schraubenzieher zum Offnen benutzen.

HID Version

• Auf der Innenseite konnen Sie die alte Lampe sehen. Vorsichtig das gebrauchtes Leuchtmittel aus dem Fach herausziehen.
• Schrauben Sie die 2 Leitungen vom Kabelschuhr, wire terminal im Bild) ab. Bringen Sie die 2 Leitungen von der neuen Lampe in den Kabelschuhr an und stellen Sie safer, die Anschluß gut zu befasstigen.

Achtung! Geräteaufkreber auf der Rückseite des Geräts oder technische Einzelheiten in dieser Bedienungsanleitung beachten, damit stets das richtige Leuchtmittel eingesetzt wird. Keine Leuchtmittel mit higherer Wattanzahl einsetzen! Diese Leuchtmittel erzeugen höhere Temperaturen, für die diesen Gerät nicht ausgelegt ist. Hat das Gerät einen Transformer, kann dieser wegen Überlastung durchbrennen.

Leuchtmittel innerhalb des Reflektors nicht mit bloßen Händen berühren! Das versturdt die Lebenserwartung der Lichtquelle erheblich. Falls es noch einmal vorkommen, sollte, mit etwas Alkohol reinigen und vor dem Einsetzen gut abreiben.
- Sicherstellen, dass die Lampe nicht von Kabeln berührt wird.
- Fach wieder zuschrauben.
Fertig!

ELC Version

• Auf der Innenseite konnen Sie die Lampenfassung sehen. Vorsichtig aus dem Fach hersausziehen.
• Gebrauchtes Leuchtmittel Herausziehen. Hierbei an der Fassung festhalten und nicht am Kabel!
• An der Fassung festhalten, wenn ein neues Leuchtmittel eingesetzt wird.
• Achtung! Geräteaufkreber auf der Rückseite des Geräts oder technische Einzelheiten in dieser Bedienungsanleitung beachten, damit stets das richtige Leuchtmittel eingesetzt wird. Keine Leuchtmittel mit higherer Wattanzahl einsetzen! Diese Leuchtmittel erzeugen höhere Temperaturen, für die这点 Gerät nicht ausgelegt ist. Hat das Gerät einen Transformer, kann dieser wegen Überlastung durchbrennen.
  Leuchtmittel nicht mit bloßen händen berühren! Das verstürzt die Lebenserwartung der Lichtquelle erheblich. Falls es noch einmal vorkommen sollte, mit etwas Alkohol reinigen und vor dem Einsetzen gut abreiben.
• Neues Leuchtmittel einsetzen und sicherstellen, dass sie nicht von Kabeln berührt wird.
• Fach wieder zuschrauben.
  Fertig!

ÜBERKOPF-MONTAGE

• Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchfuhren setzen. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muß verwendet werden und das installierte Gerät muß in regelmäßigen Abständen überprüft werden.
• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird.
• Gerät in gut belufteter Position installieren,weit entfernt von entflammbaren Materialien und/oder Flüssigkeiten. Einen Seitenabstand von mindestens 50cm einhalten.

• Gerät außerhalb der Reichweite von Personen, und nicht in niedrigen Durchgängen oder in der Höhe von Sitzgelegenheiten installieren.

• Vor Montage sicherstellen, dass die gewählte Position wenigerstens das 10-fache Gerätegewicht aufnahmen kann.

• Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muß angebracht werden, die ein Absacken des Geräts von mehr als 20 cm verhindert, sollte die Befestigung brechen.
• Gerat gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollen auf gar keinen Fall in Betracht gezogen werden!
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Betreiber muß sicherstellen, dass die Sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind.
• Installationen sollen den jährlich durch qualifiziertes Fachpersonal inspiert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

EINSTELLEN DES GERÄTS

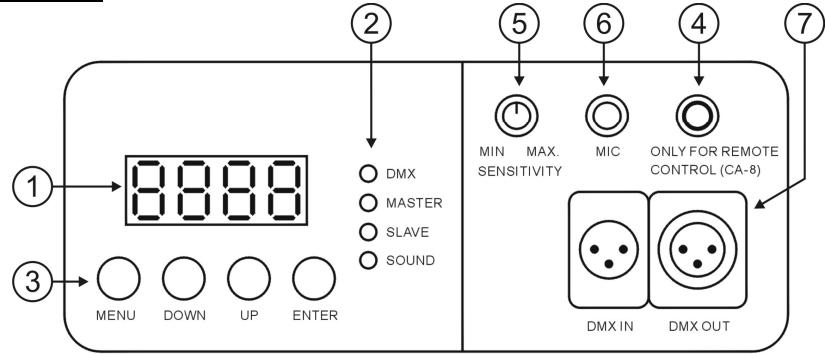

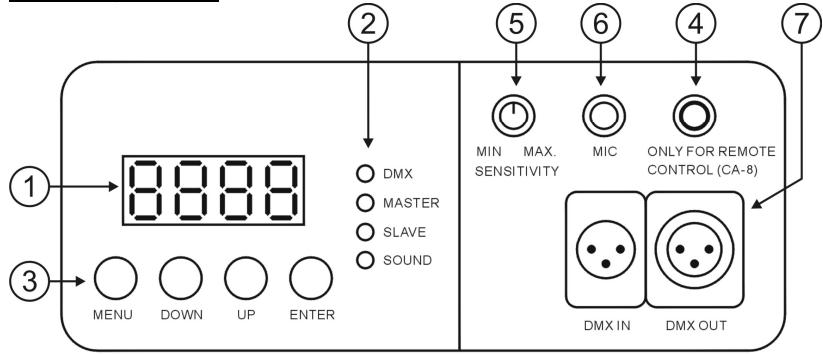

BEDIENFELD:

1. DISPLAY zeigt die verschiedene Menüss sowie ausgewählte Funktionen.
2. LEDs

DMX	An	Gegenwertig DMX Eingang
HAUPTGERÄT	An	Hauptgerät in Betrieb
UNTERGERAT	An	Untergerät in Betrieb
TON	Blinkt	Tonsteuerung

1. TASTEN

MENÜ	Zur Auswahl der Programmfungen
ABWÄRTS	Zurück in den gewährten Funktionen
AUFWÄRTS	Vorwärts in den gewährten Funktionen
EINGABE	Bestätigung der gewährten Funktionen

1. EINGANGFERNSTEULERUNG: Schlieben Sie die wahlweise CA-8 Fernsteuerung an der 1/4" Mikrofonbuchse zur Steuerung von Stand-by, Funktion und Modus an.
2. EMPFINDLICHKEIT: Zur Einstellung der Empfindlichkeit des Mikrofons im Einzel- oder Reihenbetrieb.
3. MIKROFON: Zum Einsetzen des eingebauten Programms zum Rhytmus der Musik.

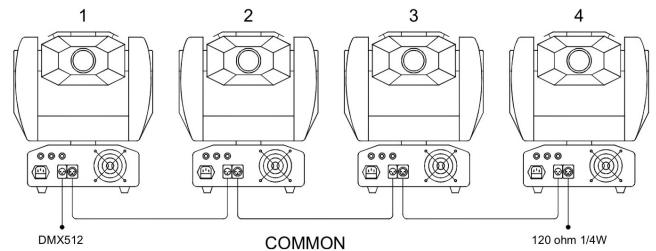

4. DMX AUSGANG/EINGANG: Zur DMX512 Verbindung der Geräte wird Verwendung qualitat hochwertiger 3-Stift XLR M/F abgegliechener Kabel empfohlen.

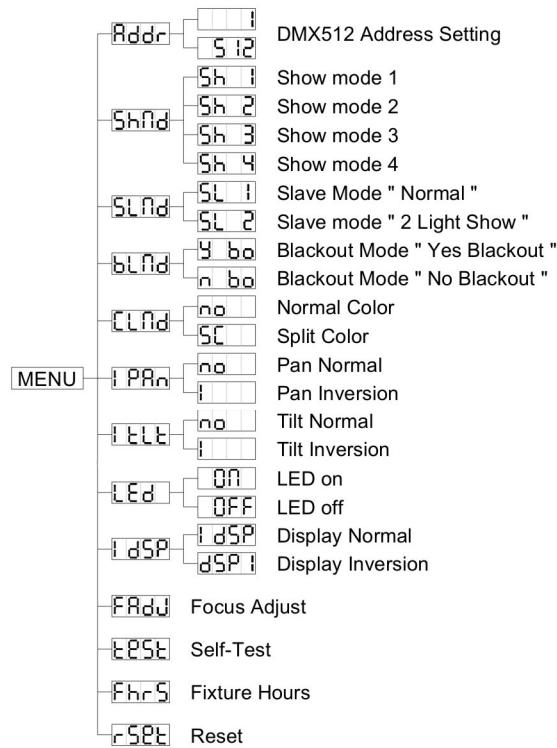

HAUPTMENU:

• Zur Auswahl jeglicher voreingestelter Funktion MENU-Taste so lange drucken, bis das gewünschte Display angezeigt wird.
• Auswahl der Funktion mit EINGABE (ENTER), das Display blinkt.
  Mit ABWÄRTS und AUFWÄRTS Betriebsart wahren.
• Sobald die gewünschte Betriebsart ausgewählt wurde, mit EINGABE (ENTER) bestätig. Nach 8 Sekunden kehrt das Display automatisch ohne Veränderung zu den Hauptfunktionen zurück. Zurück zu den Funktionen ohne Veränderung mit MENU-Taste. Die Hauptfunktionen sind rechts abgebildet.

DMX512 Einstellung

Adresse

Zum Einstellen der Startadresse in DMX Einstellung.

• MENU-Taste drücken bis Rddr im Display angezeigt wird.
• EINGABE (ENTER) drücken und das Display beginnnt zu blinken.
  Mit ABWARTS und AUFWARTS die DMX512 Adresse verändern.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drucken.

Showbetrieb

Zur Auswahldes Showbetriebs in Einzel- oder Reihenbetrieb.

• MENU-Taste drücken bis 5hNo im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnnt zu blinken.
  Mit AUFWÄRTS und ABWÄRTS (Show 1), (Show 2), (show 3) oder (show 4) auswahlen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

Show 1 - Bodemontage, Neigungswinkel 210^ .

Show 2 - Deckemontage, Neigungswinkel 90^

Show 3 - Montage auf dem Lautsprecher,

Der Scheinwerfer ist stets auf das Publikum ausgerichtet, beispielsweise vor der Bühne.

Schwenkinkel (von links nach rechts): 160^ . Neigungswinkel: 90^ ( 60^ oberhalb des Horizonts, 30^ unterhalb des Horizonts).

Show 4 - Montage unter der Decke.

Der Scheinwerfer projeziert hauptsächlich vor der Bühne. Schwenkwinkel (von links nach rechts): 160^ . Neigungswinkel: 90^ (vertikal, vorn 75^ , hinter 15^ ).

SLAd Reihenbetrieb

Untergerät arbeitet entgegengesetzt oder synchron mit dem Hauptgerät.

• MENU-Taste drücken bis Sfnd im Display angezeigt wird.
• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken.
  Mit AUFWARTS und ABWARTS (Normal) oder (2 Lightshow) auswahlen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

Blackout

Blackout: Wird kein DMX-Signal erkannt, Goes das Gerät in Blackout und wartet auf das DMX-Signal.
Kein Blackout: Wird kein DMX-Signal erkannt, schaltet das Gerät automatisch auf Einzelbetrieb um.

• MENU-Taste drucken bis blfd im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnnt zu blinken.
  Mit AUFWARTS und ABWARTS (Blackout ein) oder n bo (kein Blackout) auswahlen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

Farben

Normal: Nur volle Farben konnen ausgewählt werden.

Farbspaltung: Volle Farben sowie 2 auf der Farbenpalette nebeneinander liegende Farben konnen ausgewähltenwerden.

• MENTÜ-Taste drücken bis Lnd im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken.
  Mit AUFWARTS und ABWARTS (Normal) oder (Farbspaltung)auswahlen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drucken.

IPan SchwenkUmkehrung

Normal: Schwenkbewegung ist nicht umgekehrt.

Schwenk Umkehrung: Schwenkbewegung ist umgekehrt.

• MENU-Taste drucken bis PAn im Display angezeigt wird
• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken.
  Mit AUFWÄRTS und ABWÄRTS (Normal) oder (Schwenk Umkehrung) auswahlen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).
  . Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

TELE Neigung Umkehrung

Normal: Neigungsbewegung ist nicht umgekehrt.

Neigung Umkehrung: Neigungsbewegung ist umgekehrt.

• MENU-Taste drucken bis im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken.
  Mit AUFWARTS und ABWARTS (Normal) oder (Neigung Umkehrung) einstehen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

LED Display

Display an: Display ist ständig eingescheltet.

Display aus: Display ist ausgeschaltet, wenn nicht in Benutzung.

• MENü-Taste drucken bis Ed im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnnt zu blinken.
• Mit ABWÄRTS und AUFWÄRTS (Display ständig eingeschaltet) oder OFF (Display ausgeschaltet, wenn nicht in Benutzung) auswahlen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

dSP Display Umkehrung

Display Normal: Display ist lesbar, wenn Gerät auf dem Boden installiert ist.

Display Umkehrung: Display ist lesbar, wenn Gerät auf dem Kopf stehend installiert ist.

• MENU-Taste drucken bis DISP im Display blinkt (Normal Display).
• Mit EINGABE (ENTER) zu Betriebsart [DSPT] (Display Umkehrung) umschalten, die Einstellung wird nach 8 Sekunden automatisch gespeichert oder EINGABE (ENTER) erneut drücken und so zu [DSPT] (Normal Display) zurückkehren.
• Zur Rückkehr zu den Funktionen MENU-Taste drucken.

Brennweiteeinstellen

Zur Einstellung de Brennweite des Richtstrahs und der Gobos.

• MENTÜ-Taste drücken bis FADU im Display blinkt.
• EINGABE (ENTER) drücken, das Gerät begibt sich in 90^ Neigungswinkel.
• EINGABE (ENTER) drücken, das Gerät begibt sich in Position Schwenk 0^ .
  EINGABE (ENTER) drucken, das Gerät begibt sich in Position Schwenk 90^ .
  EINGABE (ENTER) drucken, das Gerat begibt sich in Position Schwenk 180^ .
  EINGABE (ENTER) drucken, das Gerat begibt sich in Position Schwenk 270^ .

Während der vorangegangenen 5 Schritte waren Sie in der Lage, die Brennweite mit AUFWÄRTS/ABWÄRTS auf dem Gerät einzustellen (Display zeigt die gegenwärte Grennweiten-Einstellung).

Achtung:itte beachten sie, dass Sie nur eine „durchschnittliche Brennweite" fur alle 5 Positionen einstellen konnen, eine perfekte Einstellung fur jeder einzelne Position ist also nicht möglich.
- Zur Rückkehr zu den Funktionen MENU-Taste drucken.

Selbsttest

Zur Aktivierung des eingebauten Selftest-Programms, das alle Mochglichkeiten des Geräts anziegt.

• MENü-Taste drucken bis ESE im Display blinkt.
  Mit EINGABE (ENTER) Selftest starten.
• Zur Rückkehr zu den Funktionen MENU-Taste drücken.

Stundenzahler

Zur Anzeige der Arbeitsstunden des Geräts.

• MENU-Taste drucken bis FhrS im Display blinkt.
• Mit EINGABE (ENTER) die Arbeitsstunden im Display anzeigen.
• Zur Rückkehr zu den Funktionen MENU-Taste drucken.

Zurückstellung

Zur erzwungenen Rückstellung des Geräts.

• MENU-Taste drucken bis -SEL im display blinkt.
• Mit EINGABE (ENTER) alle Einstellungen in die Standardeinstellungen zurecksetzen.
• Zur Rückkehr zu den Funktionen MENU-Taste drucken.
  Bitte lesen Sie auch im Kapitel DMX-Kanal-Konfiguration über Rückstellung in DMX nach.

ANSCHLUSS DES GERÄTS MIT DMX

Das DMX-Protocoll ist ein welt verbreitetes Hochgeschwindigkeits-Signal zur Steuerung von intelligenten Beleuchtungsanlagen. DMX Controller und sámtliche Lichteffekte müssen mit einem hochwertigen XLR M/F abgeglichtenen Kabel (z.B. JB Systems ref. 7-0063)in Reihe geschalten sein. Zur Verhinderung von unerwänschten Effekten durch Störungen muss ein 90 bis 120 Endwiderstand verwandt werden. Niemals Y-Splitter-Kabel verwenden, das Funktioniert einfach nicht!

Jeder Lichteffekt in der Reihenschaltung bestehtigt seine eigene Startadresse, so dassihn Kommando vom Controller auch erreichen und dekodiert werden konnen.

EINSTELLLEN DER RICHTIGEN STARTADRESSE:

Bitte im vorherigen Kapitel (DMX-512 Adresse einstellen) nachlesen, wie die Startadresse eingestellt wird. Die Startadresse jeder einzelnen Geräts ist ausgesprochen wichtig. Unglücklicherweise ist es unwilling, Ihn in dieser Bedienungsanleitung zu erlören, welche Startadresse Sie einzustellen haben. Das hangt vollständig von dem verwandten Controller ab... Also,itte lessen Sie in der Bedienungsanleitung Ihres DMX Controllers nach, wie die Startadresse einzustellen ist.

BEDIENUNG DES GERÄTS

Bei jedem Einschalten wird auf dem Display AE 16 angezeigt und ähnliche Motoren begeben sich in Ausgangsstellung. Für etwa 20 Sekunden horen Sie einige Betriebsgeräusa. Danach ist das Gerät betriebsbereit und kann DMX-Signale empfangen oder die eingebauten Programme abspielen.

Sie konnen das Gerät auf 3 verschiedene Weisen bedienen:

O Als Haupt-/Untergerat mit eingebauten, vorprogrammierten Funktionen
Mit Easy Controller
Mit Universal DMX Controller

- ALS HAUPT-/UNTERGERÄT MIT EINGEBAUTEN, VORPROGRAMMIERTEN FUNKTIONEN:

Auswahl dieser Funktion, falls Sie eine unverzügliche Show ablaufen halten wollen. Durch Verbindung der Geräte in Haupt-/Untergeräte steuert das erstige Gerät die nachfolgenden Geräte und erzeugt eine automatische, tongesteuerte, synchronisierte Lightshow. Am DMX Eingang ist nichts angeschlossen, die Master-LED ist ständig an und die Sound-LED blinkt synchron mit der Musik. Wichtiger Hinweis! Diese Funktion arbeitet nur, wenn Betriebsart Blackout im Menu des Hauptgeräts AUSgescheltet ist, anderenfalls passiert gar nichts! Mehr dazuitte im Kapitel „Hauptmenu" nachlesen.

• HAUPTGERÄT hat 2 eingebaute Shows: Sie konnen (Show 1), (Show 2), (show 3) oder (show 4) direkt im Menu des Hauptgeräts auswahlen.
• UNTERGERÄTE haben 2 Betriebsoptionen: Die weiteren Geräte sind auf Betriebsart Untergerät eingestellt (Untergerät-LED ist ständig an). Um eine großartige Lightshow zu kreieren, können Sie Kontrastbewegungen einführen (Schwenk/Neigung des Untergeräts ist umgekehrt) → im Menu der Untergeräte zu Option SLD gehen und auswahlen:

NormalUntergerat:Untergerararbeitet synchron mit Hauptgerar.
2 Lightshow: Untergerät arbeiten umgekehrt vom Hauptgerät.

Bei Verwendung in Betriebsart Haupt-/Untergerät empfehlen wir dringend die Verwendung unseres CA-8 „Easy Controller". Diesen keinen Controller einfach an der 1/4" Buchse des Hauptgeräts anschließen und dann folgende Funktionen steuer:

Stand-by	Blackout des Geräts
Funktion	Strobe 1.Gobo / Color sync. strobe 2-sync. strobe 3.Two-light strobe	X/Y bewegte Show Modusauswahl (Show 1 ~ Show 4)	Color/Gobo Auswahl 1.Für Gobowechsel gedrück halten. 2.Für Colorwechsel kurz drücken.	X/Y Bewegungseinstellung 1.Panposition 2.Tiltposition Erst Master einstellen, dann Slaveposition einstellen.
Modus	Sound 1 (LED off)	Sound 2 (LED blinkt normal)	Langsam/Sound 3 (LED on)	Position/Latch (LED blinktchnell)

WARTUNG UND INSTANDHALTUNG

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird.
• Gerät ausschalten, Netzsteckerziehen und warten, bis es sich abgekühlt hat.

Während der Wartung sind folgende Punkte ganz besonderss zu beachten:

• Sümmtliche Schrauben zur Installation und Befestigung jeglicher Teile müssen fest angezogen und rostfrei sein.
• Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehnte Decken) dürfen keine Anzeichen von Verformung zeigen.
• Ist die Optik sichbar beschädigt (Sprünge oder tiefe Kratzer), dann müssen die entsprechenden Teile ausgewechselt werden.
• Netzkabel muß stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneert werden.
• Zur Vermeidung von Überhitzung müssen die Ventilatoren (sofern vorhanden) und Lüftungsschitze monatlich gereinigt werden.
• Gerätinnen mindestens einmal pro Jahr mit Staubsauger oder Airjet reinigen.

• Reinigung der inneren und äußerten optischen Linsen und/oder Spiegel mussen in regelmäßigen Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungssintervalle hängen stark von der Umgebung ab: feuchte, verrauchte und besonders verschmutzte Umgebung führen zu größer Verschmutzung auf den Linsen.

• Mit weichem Tuch und gewöhnlichem Glasreiniger säubern.

• Alle Teile stets gut abtrocknen.
• Außere Optik mindestens alle 30 Tage säubern.
• Innere Optik mindestens alle 90 Tage saubern.

Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifizierten Personal durchführten zu halten!

TECHNISCHE EINZELHEITEN

Netzspannung:

≈ 230V,50Hz

Sicherung:

20mm Glass T5A flink

Klangregler:

Eingebautes Mikrofon

DMX Anschlüsse:

3-pin XLR Stecker/Buchse

Lichtquelle ( iMove 5S ELC ):

ELC 24V 250W

Lichtquelle ( iMove 5S HID):

HID 150W

Abmessungen:

290 × 330 × 380 ~mm

Gewicht:

12kg

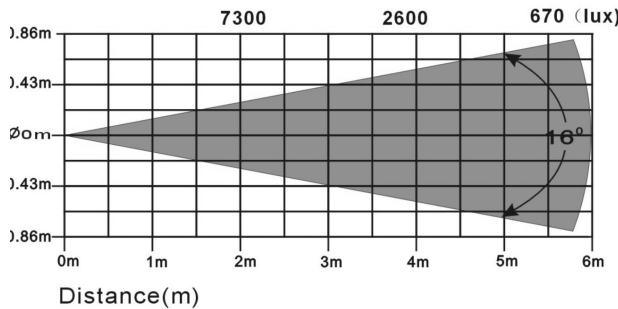

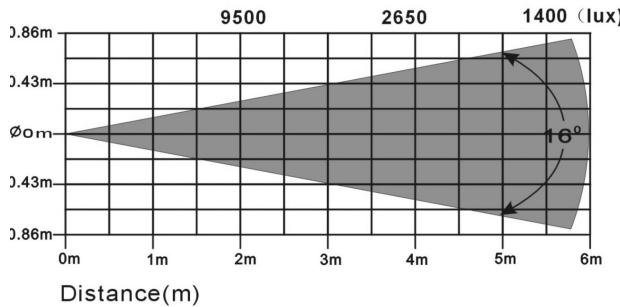

IM-5S-HID Beam angle: 16 degree

IM-5S Beam angle: 16 degree

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieser Benutzerhandbuches von unserer Website herunterlagen: www.beglec.com
