MODE D'EMPLOI IMOVE 5S ELC-HID JBSYSTEMS

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Merci d'avoir besoin ce produit JB Systems®. Pour votre sécurité et pour une utilisation optimale de toutes les possibiltés de l'appareil, lisez attentionivement cette notice avant utilise.

CHARACTERISTIQUES

Cet apparéil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet apparéil a été concu pour la production d'effets lumière décoratifs et est utilisé dans des spectacles lumineux.
• Lyre puissant pour le DJ professionnel, discothèques et disco bars mobiles
• 5 canaux DMX (pan tilt couleur gobo shutter)

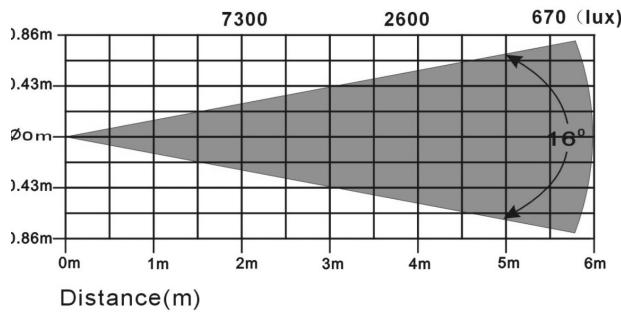

  Pan: 540^ en 3sec. - Tilt: 270^ en 1,8sec.

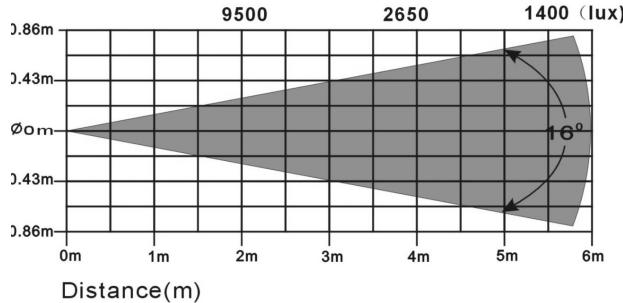

• Optique étudiée pour les gobos et une clarté exceptionnelle de luminère
• L'adresse DMX peut être régée à distance à l'aide du contrôleur iLEAD
  11 couleurs dichroiques + blanc + effet arc-en-ciel
• 14 + 1 gobos attractifs
• Black-out et strobo à vitesse variable
• Programmes et micro incorpores pour fonctionnement autonome!
• Peut facilement être piloté avec le iLEAD, SM1612 ou autres consoles DMX

AVANT UTILISATION

• Avant d'utiliser cet apparéil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilise pas l' apparéil et contactez le vendeur.
• Important: Cet apparéil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et averissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défains ou de tout problème resultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conserve ce manuel dans un endroit sur pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.

Vérifiez le contenu:

Vérifiez si l'emballage contient les articles suivants:

Mode d'emploi
- Appareil Move 5S
Supports de montage
- Version ELC = lampe comprise
- Version HID = sans lampe
Cordon d'alimentation

INSTRUCTIONS DE SECURITE:

CAUTION

SOK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune piece à l'intérieur de l'appareil que vous pouze remplacer vous-même. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil qui peut causeur un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions de fonctionnement et de maintenance se trouvant dans le manuel, fourni avec l'appareil.

Ce symbole signifie: uniquement pour usage à l'intérieur

Ce symbole signifie: Lire le mode d'emploi.

Ce symbole déterminé: la distance minimum des objets allumés. La distance minimum entre le projecteur et la surface à éclairer doit être plus de 1 mètre.
- Afin de protégier l'environnement, merci de recycler les emballages autant que possible.
- Un nouvel effet lumière peut provoquer de la fumée et/ou une odeur non souhaitée, disparaissant après quelques minutes.
- Afin d'éviter tout risque d'incendie ou de chocoléctique, ne pas exposer cet apparéil à la pluie ou l'humidité.
- Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiente lorsqu'il arrive dans une piece chauffée après le transport. La condensation empêche l'unité de fonctionner en performance optimale et peut même causeer des dommages.
- Cette unité est destinée à une'utilisation à l'intérieur uniquement.
- Ne pas insérer d'objet métallique ou verser un liquide dans l'appareil. Aucun object rempli de liquides, tels que des vases, ne peut être placé sur ce apparil. Risque de chocoléuctique ou de dysfonctionnement. Si un corps étranger est introduit dans l'unité, déconnectez immeditément de la source d'alimentation.
- Aucune source de flamme nue, telle que les bougies allumées, ne peut être placée sur l'appareil.
- Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs.
- Ne pas couvrir les ouvertures de ventilation, un risque de surchauffe en résultatait.
- Ne pas utiliser dans un environnement poussiéreux et nettoyez l'unité régulierement.
- Ne pas laisser l'unité à portée des enfants.
- Les personnes non experimentées ne doivent pas utiliser cet apparéil.
- La température ambiente maximum d'utilisation de l'appareil est de 40^ . Ne pas l'utiliser au-delà de cette température.
- La température des parois de l'unité peut atteindre 85^ . Ne pas toucher la coque à mains nues en cours de fonctionnement.
Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes indésirables pendant le montage, le démontage et les opérations de maintenance.
- Laissez l'appareil refroidir environ 10 minutes avant de remplacer l'ampoule ou d'effectuer des réparations.
- Débranchez toujours l'appareil si vous ne l'utilise pas de manière prolongée avant de changer une ampoule ou d'entreprenevre des réparations.
- Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux régulations de sécurité électricque et mécanique en vigueur dans votre pays.
Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celui indiqué à l'arrête de l'appareil.
- Le cordon d'alimentation doit toujours être en condition parfaite. Mettez immédiatement l'unité hors tension si le cordon est écrasé ou endommagé.
- Ne laissez jamais le cordon d'alimentation entrez en contact avec d'autres cables!
- L'appareil doit être à la masse selon les règles de securités.
- Ne pas connecter l'unité à un variateur de lumière.
- Utilisez toujours les câbles appropriés et certifiés lorsque vous installez l'unité.
- Pour éviter tout chocoléctique, ne pas ouvrir l'appareil. En dehors des ampoules et du fusible principal, il n'y a pas de pieces pouvant être changées par l'utilisateur à l'intérieur.

• Ne jamais réparer ou court-cuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de mêmes type et specifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• La coque et les lentilles doivent être replacées si visiblement endommagées.
• Utilisez l'emballage d'origine si l'appareil doit'être transporte.
• Pour des raisons de sécurité, il est interdit d'apporter toute modification à l'unité non spécifique autorisée par les parties responsables.

Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

MISE EN PLACE / REMPLACEMENT DES AMPOULES

En cas d'opération de maintenance ou de remplacement des ampoules, ne pas ouvrir l'installation dans les 10 minutes suivant la fin de l'utilisation jusqu'à ce que l'appareil ait refroidi. Debranchez systématiquement l'unité avant toute opération de maintenance. Utilisez toujours le même type de pieces

(ampoules, fusibles, etc.) Lors du remplacement, n'utilise que des pièces veritables.

• Mettez l'unité hors tension et débranchez le cable d'alimentation.
• Attendez environ 10 minutes jusqu'à ce que l'unité ait refroidi.
• Utilisez un tournevis pour dévisser le compartment des ampoules de l'appareil.

HID Version

• A l'intérieur vous pouvez voir la lampe HID. Sortez-la délicatement du compartment à ampôules.
• Devissez les 2 vis du raccord (« wire terminal » dans le dessin) et retirez les 2 câbles de la lampe usagée.
• Installez les 2 câbles de la nouvelle lampe HID et mettez en place la nouvelle ampoule.
• Attention! Reportez-vous à l'étiquette à l'arrête de l'appareil ou aux specifications techniques de ce manuel pour savoir qu'elle ampoule utiliser. Ne jamais installer d'ampoules à puissance plus élevé!
• Ne pas toucher l'ampoule, se trouvant à l'intérieur du reflecteur, à mains nues! Cela réduirait enormément le cycle de vie de la lampe. Si vous l'avez touchee, nettoyez-la avec un linge et un peu d'alcool modifie. Essuyez l'ampoule avant de l'instructor.
  Assurez-vous que les fils ne touchent pas l'ampoule.
• Refermez le compartment à ampoules à l'aide de la vis.
  Voila!

ELC Version

• A l'intérieur vous pouvez voir la douille. Sortez-la délicatement du compartment à ampoules.
• Sortez l'ampoule usage. Tenez la douille pendant l'opération, plutôt que de tirer sur le cable!
  Tenez encore la douille lorsque vous mettez en place la nouvelle ampoule.

Attention! Reportez-vous à l'étiquette à l'arrière de l'appareil ou aux specifications techniques de ce manuel pour savoir chaque ampoule utiliser. Ne jamais installer d'ampôules à puissance plus élevé! De telles ampôules produit des températures supérieures à celles pour lesquelles l'appareil a étéçu. Si l'appareil utilise un transformateur, il brûtera en raison de la surcharge induite.

• Ne pas toucher l'ampoule à mains nues! Cela réduirait enormément le cycle de vie de la lampe. Si vous l'avez touchée, nettoyez-la avec un linge et un peu d'alcool modifié. Essuyez l'ampoule avant de l'installer.
• Insérez la nouvelle ampoule à l'intérieur de l'unité. Assurez-vous que les fils ne touchent pas l'ampoule.
• Refermez le compartment à ampoules à l'aide des vis.
  Voilà!

INSTALLATION EN HAUTEUR

• Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut causeer des blessures sévères et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience! Les limites de charge doivent être respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement.
• Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes indésirables lors de l'installation, la déinstallation ou la maintenance.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs à l'entour.
• L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé.
• Avant l'installation assurez-vous que la zone d'installation supporte un point localisé minimum de 10 fois le poids de l'appareil.
• Utilisez systématique un cable de sécurité qui peut supporter 12 fois le poids de l'appareil lors de l'installation. Ce cable de sécurité secondaire doit être installé de manière à ce qu'aucune partie de l'apparéil ne puisse descendre de plus de 20 cm si le support principal tombe.
  L'appareil doitetre bien fixe,un montage a balancement est dangereux et ne devrait pasetre considere!
• Ne pas couvrir les ouvertures de ventilation pour éviter tout risque de surchauffe.
• L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

COMMENT REGLER L'APPAREIL

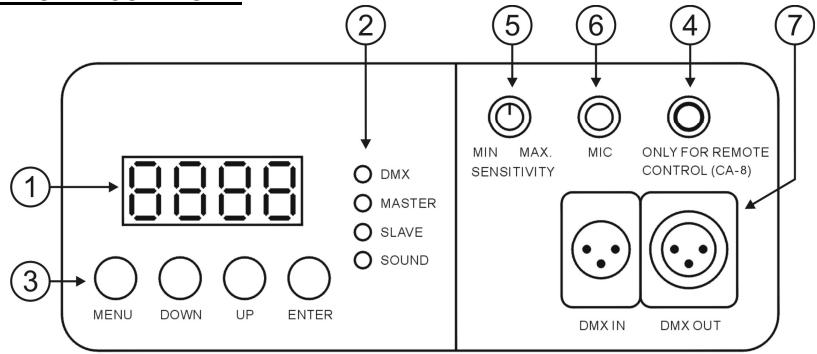

PANNEAU DE CONTROL:

1. ECRAN affiche les différents menus et les fonctions selectionnées.
   2.LEDS

DMX	Allumé	Présence d'un signal DMX
MASTER	Allumé	Mode maître
SLAVE	Allumé	Mode esclave
SOUND	Clignote	Activation musicale

1. TOUCHES

MENU	Pour sélectionner les fonctions de programmation
DOWN	Pour recycler dans les fonctions sélectionnées
UP	Pour avancer dans les fonctions sélectionnées
ENTER	Pour confirmer la fonction sélectionnée

1. ENTREE POUR LE CONTROEUR A DISTANCE: connectez le contrôle à distance optionnel (CA-8) via l'entrée jack 1/4 affin de contrôle l'appareil au niveau du stand by, de la fonction et du mode.

2. SENSITIVITY: vous pouvez régler la sensibilité du micro si vous utilisez cet apparéil de façon autonome ou en mode maître/esclave.

3. MICRO: est utilisé pour commander les programmes internes au rythme de la musique.

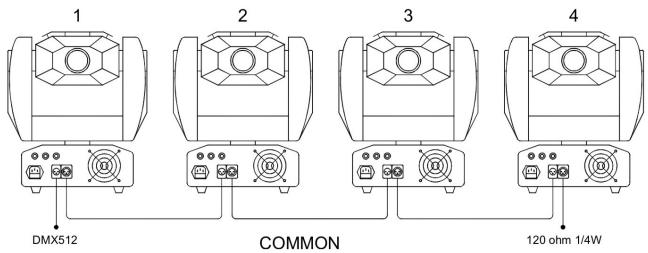

4. DMX IN/OUT: est utilisé pour les configurations en DMX512. Utilisez des cables symétriques XLR M/F à 3 broches de bonne qualité pour relier les appareils entre eux.

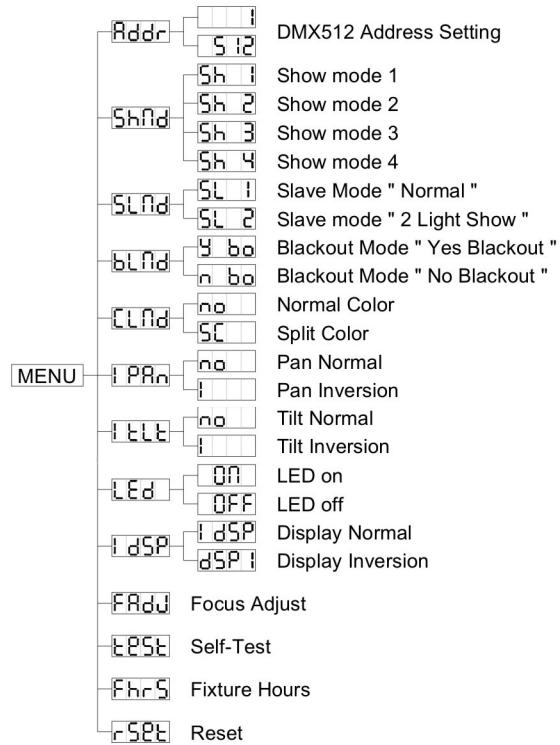

MENUPRINCIPAL:

• Pour sélectionner une des fonctions pre-set, appuyez sur la touche MENU jusqu'à ce que la fonction que vous désirez apparaisse à l'écran.
• Sélectionnéz la fonction à l'aide de la touche ENTER. L'écran clignotera.
• Utilisez les touches DOWN et UP pour changer de mode.
• Dès que vous avez sélectionné le mode requis, appuyez sur la touche ENTER pour confirmer. Àprouès 8 secondes l'écran returnera automatiquement aux fonctions principales sans avoir modifié quoi que ce soit. Pour returner aux fonctions sans effectuer de changements, appuyez sur la touche MENU. Les fonctions principales sont affichées à droite.

Reglage de l'adresse

DMX512

Est utilisé pour régler l'adresse de départ dans une configuration DMX

• Appuyez sur la touche MENU jusqu'à ce que Addr soit affché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter.
  Utilisez les touches DOWN et UP pour changer l'adresse DMX512.
• Quand l'adresse désirée est affché à l'écran, appuyez sur la touche ENTER pour confirmer votre choice.

(Où il returnera automatiquement aux fonctions principales sans aucune modification après 8 secondes)

Pour returner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Show Mode

Est utilisé pourCHOISIR le Show

quand l'appareil fonctionne de façon autonome ou en maître/esclave.

• Appuyez sur la touche MENU jusqu'à ce que Shid est affché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter.
  Utilisez les touches DOWN et UP pour selectionner (show 1) ou (show 2) ou (show 3) ou (show 4).
• Dès que le mode de fonctionnement est affché à l'écran, appuyez sur la touche ENTER pour confirmer votrechoix.

(Où il returnera automatiquement aux fonctions principales sans aucune modification après 8 secondes)

Pour returner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Mode show 1: l'appareil est place par terre. Angle du mouvement tilt: 210^ .

Sh 2 Mode show 2 : l'appareil est fixé au plafond. Angle du mouvement tilt : 90^

Sh 3 Mode show 3 : l'appareil est place sur le haut-parleur.

Lebjecteur resté continulement dirigé vers le public,donc,devant la scene. Angle du mouvement pan (de gauche à droite à gauche) : 160^ .Angle du mouvement tilt: 90^ (60^ au dessus de l'horizontal ; 30^ en dessous de l'horizontal).

Sh 4 Mode show 4 : l'appareil est fixé au plafond.

La plupart du temps, le spot projette son faisceau devant la scène. Angle du mouvement pan (de gauche à droite à gauche) : 160^ . Angle du mouvement tilt : 90^ (verticalément, devant 75^ ; derrière 15^ ).

Slave Mode

Est utilisé pour que l'appareil esclave fonctionne de façon opposée au maitre ou pour fonctionner de façon complètement synchronisée.

• Appuyez sur la touche MENU jusqu'à ce que 5Lfd est affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter.
• Utilisez les touches DOWN et UP pour sélectionner (normal) ou (2 light show).
• Dés que le mode de fonctionnement est affché à l'écran, appuyez sur la touche ENTER pour confirmer cetteixoit.

(Où il returnera automatiquement aux fonctions principales sans aucune modification après 8 secondes) Pour returner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Mode Black-out

Black-out mode: quand aucun signal DMX est détecté, l'appareil se met en black-out et attends un signal DMX.

Mode « pas de black-out »: quandaucun signal DMX est detecté,l'appareil se met automatiquement à fonctionner de façon autonome.

• Appuyez sur la touche MENU jusqu'à ce que bl nd est affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter.
• Utilisez les touches DOWN et UP pour sélectionner yba (yes black-out) ou nba (no black-out).
• Dés que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer cetteixoit.

(Où il returnera automatiquement aux fonctions principales sans aucune modification après 8 secondes) Pour returner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Color Mode

Normal: on peut uniquement selectionner des couleurs pleines.

Split colors: you could see selectionner des couleurs pleines et 2 couleurs qui se trouvent l'une a coté de l'autre sur la roue à gobos.

Appuyez sur la touche MENU jusqu'à ce que Lhd est affiché à l'écran.
- Appuyez sur la touche ENTER, l'écran commence à clignoter.
Utilisez les touches DOWN et UP pour selectionner no (normal) ou 5 (split color).
- Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer cette choice.

(Où il returnera automatiquement aux fonctions principales sans aucune modification après 8 secondes)

Pour returner aux fonctions sans effectuer de changements, appuyez a nouveau sur la touche MENU.

Inversion Pan

Normal: le mouvement pan n'est pas inversé.

Pan inversion: le mouvement pan est inversé

Appuyez sur la touche MENU jusqu'à ce que Pd n est affiché à l'écran.
- Appuyez sur la touche ENTER, l'écran commence à clignoter.
Utilisez les touches DOWN et UP pour selectionner (normal) ou (pan inversion).
- Dés que le mode de fonctionnement est affché à l'écran, appuyez sur la touche ENTER pour confirmer cetteixoit.

(Où il returnera automatiquement aux fonctions principales sans aucune modification après 8 secondes) Pour returner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Inversion Tilt

Normal: le mouvement tilt n'est pas inversé.

Tilt inversion: le mouvement tilt est inversé

Appuyez sur la touche MENU jusqu'à ce que et est affiché à l'écran.
- Appuyez sur la touche ENTER, l'écran commence à clignoter.
Utilisez les touches DOWN et UP pour selectionner (normal) ou (tilt inversion).
- Dès que le mode de fonctionnement est affché à l'écran, appuyez sur la touche ENTER pour confirmer toute-choice.

(Où il returnera automatiquement aux fonctions principales sans aucune modification après 8 secondes)

Pour returner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Led Display

Display on: l'écran est toujours allumé.

Display off: l'écran est étant quand il n'est pas utilisé.

Appuyez sur la touche MENU jusqu'à ce que l'écran affiche Ed
- Appuyez sur la touche ENTER, l'écran commence à clignoter.
- Utilisez les touches DOWN et UP pour selectionner (écran toujours allumé) ou OFF (écran éteint si pas utilisé).
- Dès que le mode de fonctionnement est affché à l'écran, appuyez sur la touche ENTER pour confirmer cette choice.

(Où il returnera automatiquement aux fonctions principales sans aucune modification après 8 secondes) Pour returner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Inversion Display

Display normal: possibilité de dire ce qui est affiché à l'écran quand l'appareil est posé par terre.

Display inversion: possibilité de litre ce qui est affché à l'écran quand l'appareil est suspendu.

• Appuyez sur la touche MENU jusqu'à ce que d'esp clignote sur l'écran. (affichage normal)
• Utilisez la touche ENTER pour changer l'affichage [DSP] (affichage inversé), l'options seront automatiquement enregistrée après 8 secondes. Ou appuyez à nouveau sur la touche ENTER pour returner à l'affichage normal [DSP]
• Pour returner vers les fonctions, appuyez sur la touche MENU.

FAdU Focus Adjust

Est utilise pour vous aider a regler le focus des faisceaux et des gobos.

• Appuyez sur la touche MENU jusqu'à ce que FAdu clignote à l'écran.
• Appuyez sur la touche ENTER pour que l'appareil adopte la position "tilt 90^
• Appuyez sur la touche ENTER pour que l'appareil adopte la position "pan 0^
• Appuyez sur la touche ENTER pour que l'appareil adopte la position "pan 90^ ".
• Appuyez sur la touche ENTER pour que l'appareil adopte la position "pan 180^
• Appuyez sur la touche ENTER pour que l'appareil adopte la position "pan 270^ ".

Dans les 5 pas precedents vous pouvez ajuster le focus a l'aide des touches UP/DOWN de l'appareil (l'écran affiche la valeur du focus).

Attention: vous pouvez uniquement effectuer un réglage "général" du focus couvrant les 5 positions, il n'est donc pas possible régler parfaitement le focus pour toutes les directions individuellement.

• Pour returner aux fonctions, appuyez sur la touche MENU.

ESE Self-Test

Est utilisé pour activer le programme interne "self-test" qui passera en revue toutes les possibilités de l'appareil.

• Appuyez sur la touche MENU jusqu'à ce que £E5 clignote à l'écran.
• Appuyez sur la touche ENTER pour démarrer le programme intégré « self-test »
• Pour returner aux fonctions, appuyez sur la touche MENU.

FhrS Fixture Hours

Vous communique le nombre d'heures de service de I'appareil.

• Appuyez sur la touche MENU jusqu'à ce que Fhr5 clignote à l'écran.
• Appuyez sur la touche ENTER pour que l'appareil affiche le nombre d'heures de service à l'écran.
• Pour returner aux fonctions, appuyez sur la touche MENU.

Reset

Pour effectuer une mise à zéro de l'appareil.

• Appuyez sur la touche MENU jusqu'à ce que -SPE clignote à l'écran.
• Appuyez sur ENTER pour renvoyer tous les canaux à leur position d'origine.
• Pour returner aux fonctions, appuyez sur la touche MENU.

Veuillez également consulter le chapitre concernant la configuration des canaux DMX pour découvert comment effectuer une mise à zéro (reset) par commande DMX.

COMMENT BRANCHER LES APPAREILS EN DMX

Le protocole DMX est un signal à haute vitesse qui sert à contrôler les projecteurs dits « intelligents ». Vous doivent rélier le contrôleur DMX et tous les appareils « en chaine » à l'aide d'un cable symétrique XLR M/F de très bonne qualité. Pour éviter un comportement étrange des appareils, suite aux interférences, vous doivent utiliser un « terminal » de 90Ω à 120Ω à la fin de la chaine. N'utilise jamais des cables répartiteurs-Y, ceci ne fonctionnera tout simplement pas!

Chaque appeareil dans la chaine doit avoir sa propre adresse de départ afin de savoir quelles commandes, venant du contrôleur, il doit decoder.

COMMENT REGLER L'ADRESSE DE DEMARRAGE EXACTE:

Référez-vous au chapitre précédent (réglage de l'adresse DMX-512) pour apprendre à régler l'adresse de départ sur cet apparéil. L'adresse de départ de chaque apparéil est très importante. Malheureusement il est impossible de vous expliquer dans ce mode d'emploi quel adresse de démarriage vous nevez introduire car cela dépends entièrement du contrôleur que vous utiliserez ... veillez donc vous référer au mode d'emploi de votre contrôleur DMX pour savoir qu'elle adresse vous nevez utiliser.

- CONFIGURATION DMX DU IMOVE 5S:

DMX512 Configuration
Ch5

Ch1	Ch2	Ch3	Ch4	Color
Pan	Tilt	Shutter/Shaking	Gobo	Normal	Split
540°	270°	248-255 Open	255 Fastest speed Gobo change	255 Fatest speed Rainbow effect	255 Fastest speed Rainbow effect
		247 Fastest speed Shaking	128 Slowest speed Gobo change
				128 Slowest speed Rainbow effect	128 Slowest speed Rainbow effect
			120-127	118-127 Pink	121-127 Pink
			111-119	107-117 Yellow	113-120 Yellow+Pink
			103-110	096-106 Orange	106-112 Yellow
			094-102	086-095 Light Green	098-105 Orange+Yellow
		132 Slowest speed shaking	086-093	075-085 UV Purple	091-097 Orange
			077-085	064-074 Blue	061-067 Blue
		131 Fastest speed shutter	069-076	054-063 Red	053-060 Red+Blue
			060-068	043-053 Amber	040-052 Red
			052-059	032-042 Light Blue	038-045 Amber
			044-051	031-037 Light Blue	031-037 Light Blue
			035-043	022-031 Magenta	023-030 Magenta
		16 Slowest speed shutter	026-034	011-021 Green	016-022 Green+Magenta
			018-025	000-010 White	008-015 Green
		008-015 Open	009-017
		000-007 Blackout	000-008

COMMENT UTILISER L'APPAREIL

Chaque fais que vous allumerez l'appareil, l'écran affichera AE16 et tous les moteurs returneront à leur position 'initiale' ce qui fait que vous entendrez des bruits pendant environ 20 secondes. Àprouc cela, l'appareil sera pré à receivevoir des signaux DMX ou à parcourir ses programmes.

Vous pouvez utiliser l'appareil selon 3 facons:

En utilisant les programmes intégrés maître/esclave
En utilisant le petit contrôleur
En utilisant un contrôleur DMX universel

• EN UTILISANT LES PROGRAMMES INTÉGRÉS MAITRE/ESCLAVE:

Sélectionnez cette fonction si vous poulez un show instantané. En reliant tous les apparheils selon le prince maître/esclave, le premier apparéil contrôlethers tous les autres apparheils en effectuant un show automatique et synchronisé au rythme de la musique. Rien ne sera branché à son entree DMX et son Led « master » sera constamment allumé, le Led « sound » clignotera au rythme de la musique.

L'appareil Maitre possede 2 shows préprogrammes: you pouvez selectionner (show 1), (show 2), (show 3) ou (show 4) immeditatement dans le menu du master (maître).

• Les apparéils Esclaves possèdent 2 options: les autres apparéils sont régés en mode esclave (le Led « slave » est constamment allumé). Afin de créé un magnifique show you pouvez introduire des mouvements contrastés (pan/tilt de l'apparéil esclave est inverse) → dans le menu des apparéils esclaves you pouvez aller à l'options SLNd et sélectionner:

o Normal slave: l'appareil esclave fonctionne de façon synchronisée par rapport à l'appareil maître.
2 light show: l'appareil esclave fonctionne à l'opposé de l'appareil maître.

• EN UTILISANT LE CONTRÔLEUR CA-8:

Si vous utilisez l'appareil en mode maître/esclave nous vous recommendons d'utiliser le contrôleur CA-8. Connectez ce petit contrôleur à l'entrée jack 1/4 " de l'appareil maître. Ceci vous permettra de contrôleir les fonctions suivantes:

Stand by	L'appareil est totalement éteint.
Fonction	Strobe 1.Gobo / Color sync. strobe 2.Sync. strobe 3.Two-light strobe	Sélection du mode moving show X/Y (Show 1 - Show 4)	Sélection Color/Gobo 1. Pression longue pour changement de gobo. 2. Pression courte pour changement de couleur.	Réglage du mouvement X/Y. 1. Position pan. 2. Position tilt. D'abord régler l'appareil Master, ensuite régler les apparciels Slave.
Mode	Son 1 (la LED est étéinte)	Son 2 (la LED clignote normalement)	Lent/son 3 (la LED est allumée)	Position/ Latch (la LED clignote rapidement)

MAINTENANCE

• Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes indésirables lors de la maintenance
• Mettez l'unité hors tension, débranchez le cordon d'alimentation et attendez que l'appareil ait refroidi.
  Pendant l'inspection, les points suivants doivent être vérifiés :
• Toutes les vis utilisées pour l'installation de l'appareil ou de chacune de ses pieces doivent être bien fixées et non corrodées.
• Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation.
• Lorsqu'une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être remplaquee.
• Les câbles doivent être en parfaite condition et doivent être remplacés immédiatement en cas de détention d'un problème, même bénin.
• Pour protégger l'appareil de toute surchauffe, les ventilateurs (si applicable) et les ouvertures de ventilation doivent être nettoyées mensuèlement.
  L'intérieur de l'appareil doit etre nettoyed annuellement a laide d'un aspirateur ou jet d'air.

• Le nettoyage des lentilles optiques internes et externes et/ou des miroirs doit être effectué périodiquement pour optimier la production de lumière. La fréquence de nettoyage dépend de l'environnement dans lequel l'appareil fonctionne: des environnements humides, enflammés ou particulièrement sales peuvent entrainer une accumulation de saleté plus importantes sur les optiques de l'appareil.

• Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.

• Séchez toujours les parties soignement.
• Nettoyez les optiques externes ou moins une fois tous les 30 jours.
• Nettoyez les optiques internes ou moins une fois tous les 90 jours.

Attention: Nous vous recommendons fortement de faire executer le nettoyage interne par du personnel qualifié!

SPECIFICATIONS

Alimentation:	AC 230V, 50Hz
Fuse:	250V 10A lente (20mm verre)
Contrôle de son:	Microphone interne
Connexions DMX:	3 points XLR mâle / femelle
Ampoule ( iMove 5S ELC )	ELC 24V 250W
Ampoule ( iMove 5S HID )	HID 150W
Taille:	290 x 330 x 380 mm
Poids:	12 kg

IM-5S-HID Beam angle: 16 degree

IM-5S Beam angle: 16 degree

Chacune de ces informations peut être modifiée sans averissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com

GEBRUIKSAANWIJZING
