GEBRUIKSAANWIJZING IMOVE 5S ELC-HID JBSYSTEMS

Gebruiksaanwijzing NL

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijk manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit JB Systems® product. Om ten volle te kunnen profiteren van alle mogelijkheden en voor uw eigeneiligheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gezruiken.

KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgegeben.

• Krachtige Moving Head voor Pro DJs, Clubs & Kleinere discotheken
• iMove 5S gezruikt een ELC250 lamp
• iMove 5S HID gekruikt een HID 150 ontladingslamp
• 5 DMX kanalen ( pan - tilt - kleur - gobo - sluiter )
  Pan: 540^ in 3,0s - Tilt: 270^ in 1,8s
• Excellente optiek voor scherpe gobo's en een großelichtopbrengst
  11 dichroïde kleuren + wit, regenboogeffect
  14 + 1 prachtige gobo's
• Blackout en variabele strobo
• Ingebouwde programme's en een micro voor een makkelijke alleenstaande "Master/slave" modus!
• U hoeft enkel dekleine,optionele CA-8 controller te installeren voor makkelijk gebruik
• Makkelijk bruikbaar met iLEAD, SM1612 of elke DMX controller

Controleer voor het eerste gebruik van het apparaat of het tijdens het transport beschadigd werk. Mocht er schade+zijn,gebruik het dan Niet,maar raadpleeg eerst uw dealer.

Belangrijk: Dit apparaat verliet de fabriek in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uisterst nauwkeurig volgt. Elke schade verooraakt door verkeerd gebruik van het apparaat valt net onder de garantie. De dealer aanvaardt geen verantwoordelijkkheid voor mankindementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.

Bewaar deze brochure op een veilige plaat om hem in de toekomst nogmaals te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.

Controleer de inhoud:

Controleer of de doos volgende onderdelen bevat:

• Handleiding
• iMove 5S toestel
• Bevestigingsbeugels
• ELC versie = lamp inclusief
• HID versie = lamp nicht inbegrepen
• Netsnoer

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING: Om het risico op elektricotie zoveel möglich te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderden in het toestel die u zich kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus.

De bliksempijl die zich in een gelijkbenige driehoek bevindt is bedoeld om u te wijzen op het gebruik de da anwezigheid van Niet-geisoleerde onderden met een "gevaarlijke spanning" in het toestel die voldoende kracht heeft om een risico van elektrocutie in te houden.

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literaturu belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbol betekent: Lees de handleiding!

Dit symbol bepaalt: de minimumafstand van te belachten voorwerpen. De minimumafstandussen projector en het verlichte voorwerp要去en dan 1 metersijken.

• Om het milieu te beschermen, probeer zoveel möglichk het verpakkingsmateriaal te recycleren.
• Een/New Lichteffect kan soms ongewenste rook en/of reuk veroorzaken. Dit is normala en verdwijnt na een pau minuten.
• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, waar het apparaat aan de omgevingstemperatuur Wennen wanneser het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrengen.
• Gebruik dit apparaatuitsuitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Indien een vreemd voorwerp in het apparaat geraakt, moet U het direct van het Lichtnet afkoppelen.
• Plaats de installment op eenplaats met goede ventilatie, ver van brandbare materiaalen en/of vloeistoffen. De installment moet op minstens 50~cm van de muren rondon geplaatst worden.
• Bedek geen enkele ventilatieopening om oververhitting te vermijden.
• Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en maak het regelmatig schoon.
• Houd het apparaat UIT de buurt van kinderen.
• Dit apparaat mag Niet door onervaren personen bediend worden.
• De maximum veilige omgevingstemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
• De temperatuur van het oppervlak van het apparaat kan 85^ bereiken. Raak de metalen ombouwijdens het gebruik Niet met blote handen aan.
• Verzeker er U van dat er zich onder deplaats waar het toestel worden geinstalleerd geen ongewenste Personen bevindenijdens het bevestigen en losmaken alsook bij het onderhoud.
• Laat het toestel ongeveer 10 minutes afkoelen alvorens de lamp te verrangen of alvorens te starten met de onderhoudsbeurt.
• Trek als de stekker uit wanner het apparaat gedurende langere tijd Niet worden gebruikt of alvorens de lamp te verrangen of alvorens te beginnen met de onderhoudsbeurt.
• De elektrische installmentie behoort uitsluitend uitgevoerd te worden door bevoegt personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.
• Controller dan die aangegeven op de hinterzijde van het toestel.
• De elektrische kabel behoort algid in uitstekende staat te zich. Zet het apparaat onmiddelijk af als de elektrische kabel gekneusd of beschadigd is.
• Laat de elektrische draad nooit in contact kommt met andere draden.
• Volgens de veiligheidsvoorschriften要去 deze installmentie geaard worden.
• Sluit het apparaat Niet aan op een elektronische dimmer.
• Gebruik.altijd een geschiktte en gekeurde veiligheidskabel bij het installereren van het toestel.

• Om elektrische schokken te voorkomen,要去 U de behuizing Niet openen. Afgezien van de lamp en de zekering zitten er geen onderdelen in die door de gebruiker要去 worden onderhoven.

• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.

• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.
• De behuizing en de lenzen要去en verrangen worden als ze zichtaar beschadigd zijn.
• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsreden is het verboden om onceautoriseerde modificaties aan het toestel aan te brengen.

Belangrijk: Kijk nooit rechtstreeks in de lichtbron. Gebruik hetlichteffect Niet in de tegenwoordigheid van personen die lijden aan epilepsie.

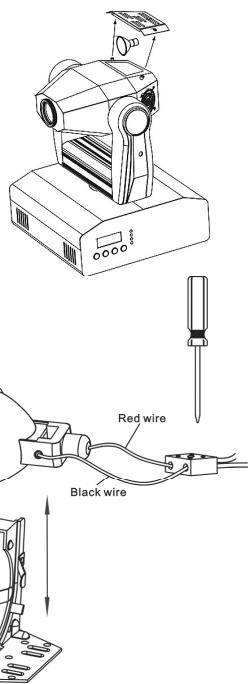

BESCHRIJVING: PLAATSEN OF VERVANGEN VAN DE LAMP

Wacht, in het geval van het verrangen van een lamp of van het given van een onderhoudsbeurt, 10 minutes na het uitzetten van de installmentie met het openen ervan totdat het apparatusaat is afgekoeld. Trek.altijd de stekkeruit het stopcontact voor U begint aan het onderhoud. Gebruik.altijd hetzelfde type reserveonderdelen (lampen,

zekeringen, e.d.) Gebruik bij het verwangen van onderdelen uitsluitend authentiekereserveonderdelen.

Zet het toestel af en trek de netstekker uiH het stopcontact.
- Wacht 10 minutes tot het apparaat is afgekoeld.
- Gebruik een schroevendraaier om de schroeven los te schroeven die het lampcompartment afsluiten.

HID version

• Aan de binnenzijde zult u de lamp zien. Trek de lamp zachtjes uit de lamphouder
• Schroef de 2 draden van de aansluitklemmen los
• Installer de 2 draden van de(AP)lamp in de aansluitklemmen en let erop de klemmen voldoende vast te make
• Duw de nouveau lamp zachtjes in de lamphouder
• Let op! Check het label aan deijkenzijde van het toestel of bekijk de technische specificaties in deze handleiding om te zien welke lamp gezruikt dient te worden. Installer nooit lampen met een hogere wattage
• Raak de lamp aan de binnenzijde van de reflector Niet aan met uw blote handen! Dit verzort de levensduur van de lamp drastisch. Wanner u de lamp heeft aangeraakt, kaak deze dan schoon met een doeke en een beetje gedenatureerd alcohol. Kuis de lamp af voor het installereren.
  Wees er zeker van dat de draden de lamp Niet aanraken.
• Sluit het lampcompartment met de schroeven
  Klaar!

ELC version

• Aan de binnenzijde zult U de lampenhouser zien. Trek de lampenhouser voorzigt uit het lampcompartment.
• Verwijder de oude lamp. Bij het verwijderen van de oude lamp houdt U de lampenhouder vast en trekt U zich aan de draad.
• Houd de lampenhouser vast verwijl U de neue lamp rustig in de lampenhouser drukt. Ogpèast! Controleer het etiekert acheer op het toestel of kijk maar de technische karakteristieken in deze gebruikswijzing om te weten welke lamp U要去 gebruiken. Gebruik nooit een lamp met een hogere wattage. Lampen met een hogere wattage produceren temperaten waar voor het apparaatiet not

ontworpen was. Als het apparaat een lampentransformer gebruikt, za hij verbranden wegens de te große belasting.

• Raak de lamp Niet met blote handen aan; dit zal de levensduur van de lamp drastisch verkorten. Indien U de lamp aanraakte, maar hem dan schoon met een lapje en een beetje schoonmaakalcohol. Veeg de lamp droog alvorens hem te installereren.
• Plaats de neue lamp terug in het apparaat. Vergewis U ervan dat geen draden de lamp raken.
• Sluit het lampcompartment met de schroeven.
  Klaar.

OPHANGEN VAN HET APPARAAT

• Belangrijk: De installmentie van het toestel mag uitsluitend door bekwaam onderhoudspersoneeel uitgevoord worden. Onjuisteplaatsing kan ernstige letsels en/of schade aan eigendommen tot gevolg hebben. Het ophangen vert gevel ervaring. U behoort de grenzen te respecteren aan de werklast; erkende installereringmaterialen要去en worden gebruikt; deeiligheid van het geinstalleerde toestel moet regelmatif worden gecontroleerd.
• Overtuig U ervan dat het gebied onder installmentieplaats vrij is van ongewenste Personenijdens hetplaatsen, het weghalen en het onderhoud.
• Installee het toestel op een goed geventileerde plaat, ver van brandbare stoffen en/of vloeistoffen. Het toestel moet worden bevestigd op minstens 50~cm van de omringende muren.
• Het toestel moet worden geinstalleerd buiten het bereik van iedereen en weg vanplaatsen waar men mag lopen en zitten.
• Alvorens totplaatsen over te gaan, moet men controlleren dat de minimum puntbelasting van de installmentieplaats 10 keer het gewicht van het toestel bedraagt.
• Gebruik bij het installereren van het toestel altijd een gewaarmerkte veiligheidskabel die 12 keer het gewicht van het toestel kan dragen. Deze bijkomende veiligheidsbevestiging要去zo worden aangebracht dat geen deel van het toestel meer dan 20~cm vallen kan als de hoofdbeveiliging faalt.
• Het apparaat要去 goed worden vastgezet; aan een vrij zwaaiende montage mag zichs nicht gedacht worden.
• Bedek geen ventilatieopengen, anders zou dit oververhitting tot gevolg können hebben.
• De gebruiker moet er zich van verzekeren dat de installations met betrekking tot de verilgheid en de technische mechanismiek door een expert zijn goedgekeur aldorens ze voor de eerste keer te gebruiken. Elk aan moeten de installations worden gekeurd door een vakman om te controleren of de verilgheid nog steeds perfect is.

1. DISPLAY geeft de verschillende menu's en de gekozen functies weeer.
   2.LEDS

DMX	Aan	DMX signal aanwezig
MASTER	Aan	Master mode
SLAVE	Aan	Slave mode
SOUND	Knippert	Geluidsactivering

1. TOETSEN

MENU	Om programmeringfuncties te selecteren
DOWN	Omtering te gaan in de geselecteerde functies
UP	Omverder te gaan in de geselecteerde functies
ENTER	Om de geselecteerde functies te bevestigen

1. REMOTE CONTROL INGANG: sluit de optionele CA-8 afstandsbediening aan op de 1/4 microloon jack om zo het toestel te controleren voor stand by, functie en modus
2. SENSITIVITY: worden gebruikt om de gevoeligheid van de microfoon in te stellen wanner het toestel gebruikt worden in standalone of master/slave mode.
3. MICROFOON: worden gebruikt om de ingebouwde programma's aan te sturen op het ritme van de muziek.

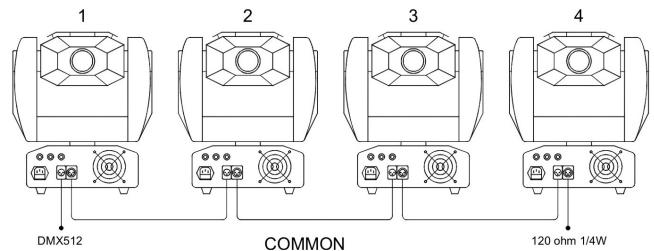

4. DMX INPUT/OUTPUT: worden gebruikt voor DMX512 verbinding. Gebruik symmetrische 3pins XLR M/V kabels van goede kwaliteit om de toestellen met elkaar te verbinden.

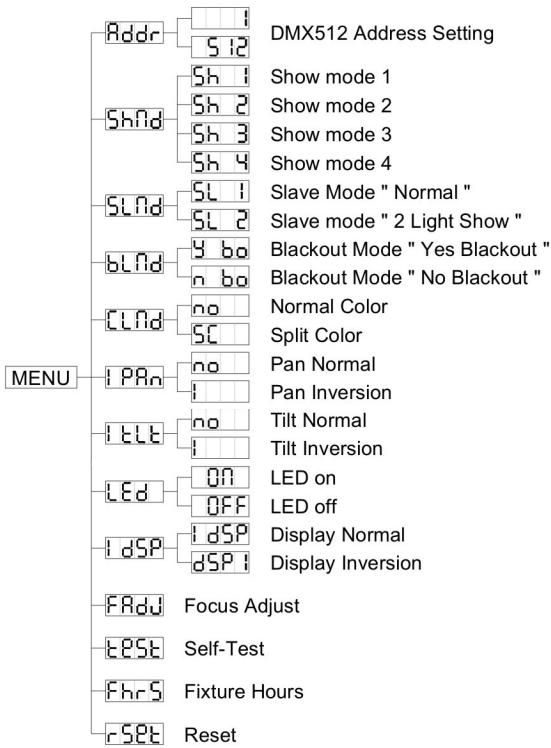

HOOFDMENU:

• Druk op de MENU toets om een van de pre-set functies te kiezen. Druk op de toets tot de gewenste functie op de displayverschijnt.
• Selecteer de functie met de ENTER toets. De display zal knipperen.
• Gebruik de DOWN en UP toetsen om de modus te wijzigen.
• Eens u de gewenste modus geselecteerd hebt moet u op de ENTER toets drukken om uw keuze te bevestigen. Na 8 seconden za de display automatisch maar de hoofdfunctiones terugkeren zonder iets verandered te hebben. Om maar de functies terug te keren zonder iets te wijzigemen要去eer op de MENU toets drukken. De hoofdfunctiones worden hier rechts weergegeven.

DMX512 Adresinstalling

Wordt gebruikt om het startadres van het toestel in te stellen in een DMX configuratie.

• Druk op de MENU toets tot Appr op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om het DMX512 adres te wijzigen.
• Wonneer het juiste adres op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer waar de hoofdfuncties zonder ie's gewijzigd te hebben) Om waar de functies terug te keren zonder ie's te wijzigen moet u weeer op de MENU toets drukken.

Show Mode

Wordt gebruikt om de Show werkmodus te kiezen wanner het toestel standalone of in master/slave configuratie gebruikt worden.

• Druk op de MENU toets tot Shid op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om [sh] (show 1), [sh] (show 2), [sh] (show 3) of [sh] (show 4) to selecteren.
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer maar de hoofdfuncties zonder ieits gewijzigd te hebben) Om maar de functies terug te keren zonder ieits te wijzigen moet u weeer op de MENU toets drukken.

Show 1 mode- Het toestel staat op de grond. Tilt bewegingshoek 210^ .

Show 2 mode- Het toestel hangt onder het plafond. Tilt bewegingshoek 90^

Show 3 mode - Het toestel staat op een luidspreker,

De spot projecteert steeds in de richting van het publiek en staat dus aan de voorkant van het podium. Pan bewegingshoek (links waar rechtsaar rechts): 160^ . Tilt bewegingshoek: 90^ ( 60^ boven de horizon; 30^ onder de horizon.)

Show 4 mode - Het toestel hangt onder het plafond.

De spot projecteert vooral aan de voorzijde van het podium. Pan bewegingshoek ( links waar rechts aan links): 160^ . Tilt bewegingshoek: 90^ ( verticalaal, voorzijde 75^ ; ); );

Slave Mode

Wordt gebruikt om het slave toestel synchroon of gegenovergesteld te latent werken ten opzichte van de master.

• Druk op de MENU toets tot 5hfd op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om [1] (normal) of [2] (light show) te selecteren.
• Wanner de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer maar de hoofdfuncties zonder ie's gewijzigd te hebben) Om maar de functies terug te keren zonder ie's te wijzigen moet u weeer op de MENU toets drukken.

Blackout Mode

Black-out mode: wanner geen enkel DMX signal gedetecteerd worden, dan gaat het toestel over maar de black-out modus en wacht op het volgende DMX signal.

No blackout mode: wonneer geen enkel DMX signal gedetecteerd worden, dan schakelt het toestel automatisch over maar standalone werkung.

• Druk op de MENU toets tot blfd op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om [b0 (yes blackout) of [n b0 (no blackout) te selecteren.
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch waar aan de hoofdfuncties zonder ie's gewijzigd te hebben) Om maar de functies terug te keren zonder ie's te wijzigen moet u weeop de MENU toets drukken.

Color Mode

Normal: u=kunt alleen volle kleuren selecteren.

Split colors: u kurz zowel volle kleuren als 2 naast elkaar liggende kleuren van het kleurenwiel selecteren.

• Druk op de MENU toets tot [Lfd] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om no (normal) of 5c (split color) te selecteren.
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer waar de hoofdfuncties zonder ieits gewijzigd te hebben) Om waar de functies terug te keren zonder ieits te wijzigen moet u weeer op de MENU toets drukken.

Pan Inversion

Normal: Pan beweging worden nicht omgekeerd.

Pan inversion: Pan beweging werkt gegenovergesteld

• Druk op de MENU toets tot Pan op de display weergegeben worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om no (normal) of (pan inversion) te selecteren.
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer maar de hoofdfuncties zonder ieits gewijzigd te hebben) Om maar de functies terug te keren zonder ieits te wijzigem要去 u weeer op de MENU toets drukken.

Tilt Inversion

Normal: Tilt beweging worden nicht omgekeerd.

Tilt inversion: tilt beweging werkt gegenovergesteld

• Druk op de MENU toets tot [t] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om [normal) of (tilt inversion) te selecteren.
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer maar de hoofdfunctionz zonder ieits gewijzigd te hebben) Om maar de functies terug te keren zonder ieits te wijzigem要去 u weeer op de MENU toets drukken.

Led Display

Display on: display is steeds aan.

Display off: display isuit wanner deze Niet gebrukt wordt.

• Druk op de MENU toets tot [Ed] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om [on] (display steeds aan) of [OFF] (display uit wanner nicht in gebruik).
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer waar de hoofdfuncties zonder iets gewijzigd te hebben) Om waar de functies terug te keren zonder iets te wijzigoen moet u weeer op de MENU toets drukken.

IDSP DisplayInversie

Display normal: display kan afgelezen worden wanner het toestel op de grond staat.

Display inversion: display kan afgelezen worden wanner het toestel ondersteboven opgehangen is.

• Druk op de MENU toets tot [dsp] knippert op de display. (gewone weergave)
• Gebruik de ENTER toets om over te gaan maar [DSP] (omgekeerde weergave), deze optie za automatisch behonden worden na 8 seconden. Of druk werk op de ENTER om terug te gaan maar [DSP] (gewone weergave).
• Druk op de MENU toets om maar de functies waar te keren.

FAdu Focus Adjust

Deze functie helpt u bij het afstellen van de focus van de lichtstralen en gobo's.

• Druk op de MENU toets tot FruJ knippert op de display.
• Druk op de ENTER toets zodate het toestel de "tilt 90^ " positie inneemt.
• Druk op de ENTER toets zodate het toestel de "pan 0^ " positie inneemt.
• Druk op de ENTER toets zodat het toestel de "pan 90^ " positie innatemt.
• Druk op de ENTER toets zodate het toestel de "pan 180^ " positie inneemt.
• Druk op de ENTER toets zoday eht toestel de "pan 270^ " positie inneemt

In de vorige 5 stappenkest u de focus instellen met de UP/DOWN toetsen (op de display wordt de focuswaarde weergegeven).

Opgelet: u kunt slechts een "algemene" focusinstelling makeen voor de 5 posities samen, het is Niet möglich om de focus perfect in te stellen voor elke positie.
- Druk op de MENU toets om maar de functies waar te keren.

E5e Self-Test

Wordt gebruikt om het interne "zelftest"programma in te schakelen. Alle möglichkheden van het toestel zullen dan automatisch overlopen worden.

• Druk op de MENU toets tot ESE knippert op de display.
• Druk op de ENTER toets om het interne self-test programme te starten.
• Druk op de MENU toets om maar de functies weir te keren.

Fhr5 Fixture Hours

Wordt gebruikt om het aantal werkuren van het toestel wee ter te geeven.

• Druk op de MENU toets tot Fhr5 knippert op de display.
• Druk op de ENTER toets om het aantal werkuren van het toestel wee ter geven op de display.
• Druk op de MENU toets om maar de functies waar te keren.

RESET

Wordt gebruikt om een algemene reset van het toesteluit te voeren.

• Druk op de MENU toets tot FSEKnippert op de display.
• Druk op de ENTER toets om alle kanalen terug in te stellen volgens hun standardwaarde.
• Druk op de MENU toets om maar de functies wee ter te keren.

Gelieve ook het hoofdstuk over de DMX kanaalconfiguratie van het toestel om een reset via DMX uit te voeren.

DMX AANSLUITINGEN

Het DMX protocol is een veelgebruikt hoge snelheidssignaal voor het besturen van "intelligente" lichteffecten. U要去en "kettingverbinding"make tussen uw DMX controller en alle andere lichteffecten door middel van symmetrische XLR M/V kabels van goede kwaliteit.Om vreemde reacties van uw lichteffecten te voorkomen, die te wijten zijn aan allerlei storingen, moet u een signaalbegrenzer van 90 tot 120 plaatsen aan het einde van de ketting. Gebruik nooit Y- splitsingskabels, dit za eenvoudigweg nicht werken!

Elk lichteffect in de ketting moet waar eigen startadres hebben zodate het toestel weet welke instructies er van de controller要去en opgevolgd worden en welke Niet.

HOE HET JUISTE STARTADRESINSTellen:

Zie het vorige hoofdstuk (DMX-512 adresinstelling) om te leren hoe u het startadres in dit toestel moet instellen. Het startadres van elk toestel is zeer belangnijk. Het isECHTER onmogelijk om u in deze handleidinguit te leggen welk startadres u moet instellen, aangezien dit volledig afhangt van de controller die u gaat gebruiken... gelieve dus de handleiding van uw DMX controller te raadplegen om uit te zoeken welk startadres u moet instellen.

- DMX-CONFIGURATE VAN DE iMOVE 5S:

DMX512 Configuration
Ch5

Ch1	Ch2	Ch3	Ch4	Color
Pan	Tilt	Shutter/Shaking	Gobo	Normal	Split
540°	270°	248-255 Open	255 Fastest speed Gobo change	255 Fatest speed Rainbow effect	255 Fastest speed Rainbow effect
		247 Fastest speed Shaking	128 Slowest speed Gobo change
				128 Slowest speed Rainbow effect	128 Slowest speed Rainbow effect
			120-127	118-127 Pink	121-127 Pink
			111-119	107-117 Yellow	113-120 Yellow+Pink
			103-110	096-106 Orange	106-112 Yellow
			094-102	086-095 Light Green	098-105 Orange+Yellow
		132 Slowest speed shaking	086-093	075-085 UV Purple	086-075 UV Purple
			077-085	064-074 Blue	061-067 Blue
		131 Fastest speed shutter	069-076	054-063 Red	053-060 Red+Blue
			060-068	043-053 Amber	040-002 Red
			052-059	032-042 Light Blue	038-045 Amber
			044-051	022-031 Magenta	031-037 Light Blue
			035-043	011-021 Green	023-030 Magenta
		16 Slowest speed shutter	028-034	000-010 White	016-022 Green+Magenta
		008-015 Open	018-025		008-015 Green
		000-007 Blackout	009-017		000-007 White

HOE DIT TOESTEL BEDIENEN

Telkens u het toestel aan zet zal er AE16 op de display verschijnen en zullen alle motoren maar hun basispositie terugkeren. Misschien zult u wat geluiden horen gedurende 20 seconden. Daarna zal het toestel waar zijn om DMX signalen te ontvangen of om de ingebouwde programma'suit te voeren.

U kunt dit toestel op 3 manieren gebruiken:

Via de ingebouwde master/slave programma's
o Via de eenvoudige CA-8 controller
Via een universe DMX controller

VIA DE INGEBOUWDE MASTER/SLAVE PROGRAMMA'S:

Kies deze functie wanner u onmiddelijk een kant-en-klare show wilt. Wanner de toestellen via master/slave met elkaar te verbonden zijn, dan za het eerste toestel alle andere toestellen sturen en zo een automatische, muziekgestuurde en gesynchroniseerde show uitvoeren. Er mag niets aangesloten zijn op de DMX ingang van het eerste toestel, zich master LED zar continu aan+zien en de sound LED zar knipperen op het ritme van de muziek.

• De MASTER beschikt over 2 ingebouwde shows: u kurz [sh] (show 1), [sh] (show 2), [sh] (show 3) of [sh] (show 4) onmiddelijk in het menu van de master kiezen.
• De SLAVES beschikken over 2 opties: de andere toestellen staan als slave ingesteld (slave-LED is continu aan). Om een prachtige lichtshow te creeren kut u gecontrasteerde bewegingen invoeren (pan/tilt van het slave toestel werkct omgekeerd) In the menu van het slave toestel kut u maar optie Sld gaan en de volgende selectie makeen:
  Normal slave: slave werkt synchroon met de master.
  2 light show: slave werkt gegenovergesteld ten opzichte van de master.

VIA DE EENVODIGE CA-8 CONTROLLER:

Wanner de toestellen in Master/slave configuratie gebruikt worden raden wij u ten sterkste aan de CA-8 "Easy controller" te gebruiken. Sluit dezekleine controller aan op de 1/4" jack van de master. Zo kunt u de volgende functies van op afstand bedieren:

Stand by	Blackout het toestel
Functie	Strobo 1.Gobo / kleur sync. strobo 2.Sync. strobo 3."Two-light" strobo	X/Y bewegings show modus selectie (Show 1 ~ Show 4)	Color/Gobo selectie 1. Blij duwen voor gobo 2. Duw kort voor kleurverandering	X/Y beweging instelling 1.Pan positie 2.Tilt positie Stel eerst het Master toestel in, stel daarna de de positie van de Slave toestellen in.
Modus	geluid 1 (LED UIT)	geluid 2 (LED knippert normala)	Traag/geluid 3 (LED aan)	Positie/ vergrendelen in een positie (LED knippert snug)

ONDERHOUD

• Overtuig U ervan dat het gebied onder de installmentieplaats vrij is van ongewenste Personenijdens het onderhoud.

Zet het toestel uit, trek de netstekker uit het stopcontact en wacht tot het toestel is afgekoeld.

Bij inspectie要去en de volgende punten worden gecontroleerd.

• Alle schroeven gelebruikt om het te toestel te installereren en al zich onderdelen要去en goed vastgedraaid zich en mogen Niet verroest zich.
• Behuizingen, vastzetstukken, installeringplaatsen (plafond, spanten, schokbrekers) mogen absolut nicht verwrongen zich.
• Wonneer een optische lens klaarblijelijk beschadigd is door barsten of diepe krassen, dan moet deze verwangen worden.
• De stroomkabels要去en in perfecte staat zijn en behoren verrangen te worden, wanner er zichs maar een Klein probleem ontdekt werden.
• Om het toestel gegen oververhitting te beschermen, behoren de ventilatoren (als die er zich) en de ventilatieopengen elke maand gereinigd te worden.
• De binnenkant van het toestel behoort elk waar gereinigd te worden met een stofzuiger of een luchtspuit.

• Het schoonmaken van inwendige en uitwendige optische lenzen en/of spiegels要去 regelmatig worden uitgevoerd om een zo goed maybelke lichtuistraling te verkrijgen. Hoe vaak ze schoon moeten worden gemaakt hangt af van de om经营活动 waar het toestel worden gebruikt: een klamma, rokeringe of bijzonder vuile om经营活动 kan een grotere oepenhoping van vuiil veroorzaken op de optische utrusting.

• Reinig met een zachte doek en gebruik normale glasreinigende producten.

• Droog de onderdelen alkijd zorgvuldig af,
• Reinig de uitwendige optische uitrusting minstens één keer per maand.
• Reinig de inwendige optische uitrusting minstens om de 3 maanden.

Let op: We bevelen sterk aan dat het schoonmaken van de binnenkant worden uitgevoerd door vakbekwaampersoneel!!

Netvoeding: 230 V, 50 Hz

Zekering: 20 mm Glass T5A snel

Geluidscontrole: Inwendige microfoon

DMX verbinding: 3 pins XLR mannelijk/vrouwelijk

Lamp ( iMove 5S ELC ): ELC 24V 250W

Lamp ( iMove 5S HID ): HID 150W

Afmetingen: 290 x. 330 x 380 mm

Gewicht: 12 kg

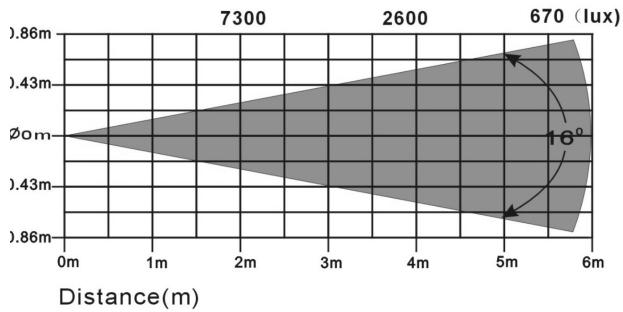

IM-5S-HID Beam angle: 16 degree

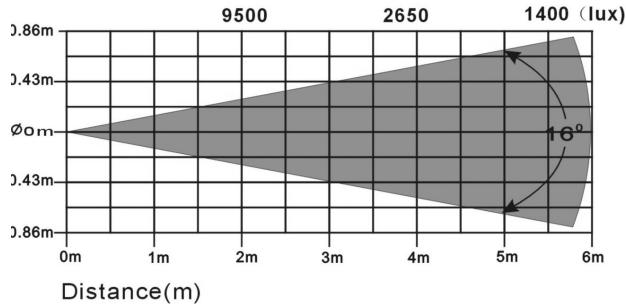

IM-5S Beam angle: 16 degree

Elke inlichting kan veranderen zonder waarschuwing vooraf

U kan de LASTe versie van deze handleiding downloads via Onze website: www.beglec.com
