BEDIENUNGSANLEITUNG CRUNCHTONE LINE 6

Pilotenhandbuch für Crunchtone

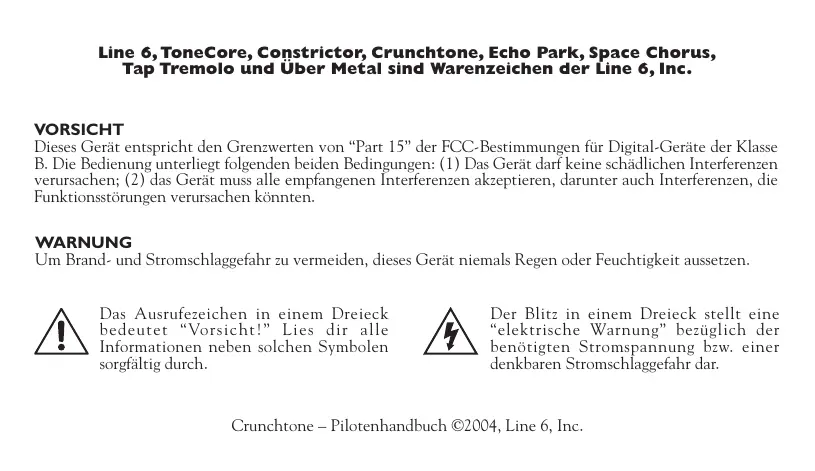

Line 6, ToneCore, Constrictor, Crunchtone, Echo Park, Space Chorus, Tap Tremolo und Über Metal sind Warenzeichen der Line 6, Inc.

VORSICHT

Dieses Gerät entspricht den Grenzwerten von "Part 15" der FCC-Bestimmungen für Digital-Geräte der Klasse B. Die Bedierung unterliegt folgenden beiden Bedingungen: (1) Das Gerät darf keine schädlichen Interferenzen verursachen; (2) das Gerät muss alle empfangenen Interferenzen akzeptieren, darunter auch Interferenzen, die Funktionstörungen verursachen konnen.

WARNING

Um Brand- und Stromschlaggefahr zu vermeiden, diesen Gerät niemals Regen oder Feuchtigkeit aussetzen.

Das Ausrufezeichen in einem Dreieck bedeutet "Vorsicht!" Lies dir alle Informationen neben solchen Symbolen sorgfältig durch.

Der Blitz in einem Dreieck stellt eine "elektrische Warnung" bezüglich der bereitsigen Stromspannung bzw. einer denkbaren Stromschlaggefahr dar.

Bitte die folgenden wichtigen Sicherheitseinweise durchlesen. Bewahre diese Anleitung an einem sicheren Ort auf.

Vor dem Einsatz des ToneCore musst du dir alle zutreffenden Punkte und Sicherheitshinweise durchlesen.

1. Beache alle auf dem ToneCore selbst und im Pilotenhandbuch aufgeführten Warnungen.
2. Verbinde das optionale Netteil nur mit einer 100-120V-bzw. 200-240V/47-63Hz-Steckdose (je nachdem, welche Spannung mein Modell benotigt; siehe das Typenschild des Netteils).

3. Fuhre nur die im ToneCore-Pilotenhandbuch erwähnten Bedienvorgänge aus. In folgenden Fallen muss das Produkt zur Reparatur eingereicht werden:

4. wenn das Netzkabel oder der Stecker beschädigt ist

5. wenn Flüssigkeiten oder Fremdkörper in das Geräteinnere gelangt sind
6. wenn das Produkt Regen oder Feuchtigkeit ausgesetzt war
7. wenn sich das Gerät abnormal oder nicht mehr in vollem Umfang erwartungsgemäß verhaltet.

8. wenn das Produkt hingefallen ist und das Gehäuse Schäden aufweist.

9. Stelle das Produkt niemals in die Nabe von Wärmequellen, z.B. Heizkörpern, Öfen oder anderen Geräten, die starke Hitze erzeugen.

10. Sorge damit, dass weder Fremdkörper noch Flüssigkeiten in das Geräteinnere gelangen. Verwende these Produkt niemals in der Nähve von Wasser.
11. Lose den Netzanschluss, wenn du das Gerät längere Zeit nicht verwenden möchtest. Im Falle eines Gewitters muss noch der Netzanschluss gelost werden.
12. Reinige diese Produktur nur mit einem feuchten Tuch.
13. Verwende nur Halterungen/Zubehörteile, die vom Hersteller ausdrücklich empfohlen werden.
14. Setze dich niemals über länger die Zeitraume hohen Schallpegeln aus, weil das zu Gehörverlust führen kann. Achte immer auf einen auch aus medizinischer Warte “vernüftigen” Pegel.

Crunchtone-Pilotenhandbuch

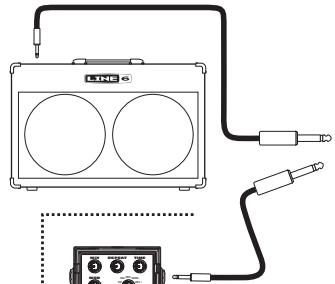

Verbirde den Ausgang des ToneCorePedals mit dem Engang deinesVerstärkers oder eines anderen Pedals.

Für die Verbindung der Gitarre bereitsigt du ein herkommliches Kabel.

Selbstverständlich kann man auch den Ausgang eines anderen Effektpedals an das ToneCore-Pedal anschließen.

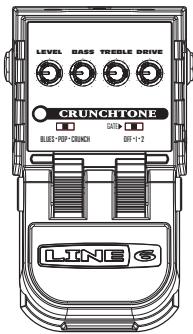

Anschlüsse und Stromanzeige

Sei geprübt und gekäußt! Erstmal vielen Dank, dass du dich zur Adoption eines "Crunchtone" Overdrive-Pedals von Line 6 durchgerungen hast.

Effekt-/Stromdiode

Die Stromdiode zeigt den Status des ToneCore-Pedals anhand zweier Farben an:

• Diode aus - Der Effekt wird umgangen (aus)
• GRUN - Der Effekt ist aktiv (an)
• ROT (blinkt) - Die Batterie muss ausgewechselt werden. Diese Warnung hat Vorrang vor allen anderen Angaben.

Eingang

Hier gehen's los. Schliefe hier das Kabel deiner Gitarre bzw. den Ausgang eines anderen Effektsn an, den du mit thisem ToneCore kombinierten mochtest. Wie die meisten Tretminen wird das ToneCore eingeschaltet, sobald man hier einen Klinkenstecker anschlieft. Lose jene Verbindung also, wann immer du das ToneCore-Pedal nicht verwenden mochtest.

Ausgang: Diese Buchse musst du über ein herkömmliches Gitarrenkabel mit dem Veränder zum dem Eingang eines anderen Effektpedals verbinden.

Netzanschluss: Wenn du hier ein (optionales) ToneCore-kompatibles Netzteil wie das DC-1 von Line 6 anschließt, brauchst du nie mehr eine 9V-Batterie!

Fußschalter: Hiermit schaltest du den Crunchtone-Effekt abwechselnd ein und aus.

Crunchtone-Pilotenhandbuch

LEVEL BASS TREBLE DRIVE

CRUNCHTONE

BLUES·PDP·CRUNCH

GATE

OFF·1·2

Bedienelemente

Level

Hiermit regelst du die Lautstärke. Je weiter du den Regler nach rechts drehst,esto lauter ist das Crunchtone-Ausgangssignal. Wenn der Pegel zu hoch ist, fangt der Verstarker eventuell an zu zerren, was wohl nicht immer in seinem Sinn ist.

Bass

Hiermit kannst du den Bassanteil des Signals anheben (nach rechts drehen) oder absenken (nach links). Wenn sich der Regler in der Mitte befindet,性和 nichts am Sound.

Treble

Verhält sich wie der BASS-Regler, beeinflusst aber die Höhen. Wenn er sich in der Mitte befindet,ändert sich nichts am Sound.

Drive

Hiermit bestimmst du, wie stark das Crunchtone-Pedal das Eingangssignal verzerrt. Wenn's allzu stark brummmt und rauscht, musst du eventuell die Gate-Einstellung erhöhen. Bei hohen DRIVE-Werten ist das Pflicht.

Modellwahlschalter

Hiermit kannst du die virtuellen Schaltkreise des Crunch Tone "umpolen" und eine von drei Bearbeitungen wahlen:

Mit "Blues" erzielst du die gläserne und direkte Verzerrung im Stile edler 6L6-Rohren.

"Pop" vertritt die warme "Class A"-Verzurrung der 1960er, als der Rock noch kratzbürstig sein durfte.

"Crunch" erzeugt eine druckvolle,icht komprimierte Übersteuerung, die an den Sound eines groben Rohrenturms erinnert.

Gate

Off-Das Gate ist ausgeschaltet.

Gate 1 - Einfuhlsame Gate-Schaltung, deren Wirkung sich nach der DRIVE-Einstellung richtig (cool, nah?). Gate 2 - Schnell zupackendes Gate, das sich vor allem für aggressive und brutal gedämpfte Metal-Akkorde eignet.

Auswechseln der Batterie

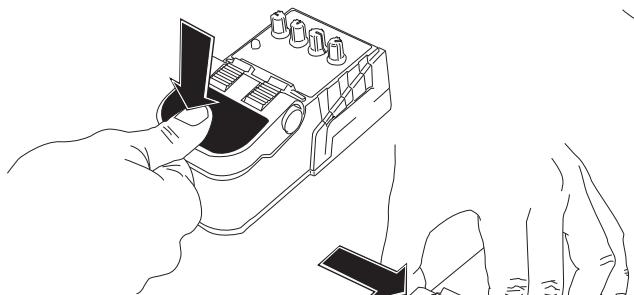

1) Drücke das Pedal vollständig hinunter.

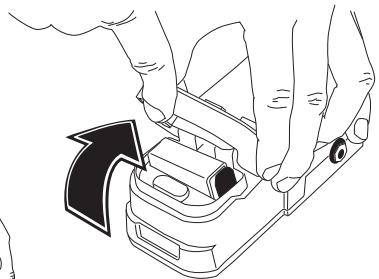

3) Halte das Scharnier gedrückt, während du das Pedal nach oben klappst.
2) Halte das Pedal fest, während du von beiden Seiten auf das Scharnier drückst (siehe Abbildung).

Auswechseln der Batterie

Netzteil

Wenn du ein (optionales) Netzeil wie das DC-1 von Line 6 anschließ, brauchst du nie mehr eine 9V-Batterie! Das Netzeil eignet sich übrigens auch fur weitere andere 9V-Pedale. Nach Anschlieben des Netzeils wird die Batterie nicht mehr angesprohen.

STROMANFORDERUNGEN

	Min.	Nennwert	Max.
Spannung	6 VDC	9.6 VDC	16 VDC
Strom@ 9.6VDC	40mADC	60mADC	100mADC
Leistungsaufnahme@ 9.6VDC	0.4W	0.6W	1W

Crunchtone-Pilotenhandbuch

LEVEL BASS TREBLE DRIVE

CRUNCHTONE

BLUES·PDP·CRUNCH

OFF·1·2

LEVEL BASS TREBLE DRIVE

CRUNCHTONE

BLUES·PDP·CRUNCH

OFF·1·2

LEVEL BASS TREBLE DRIVE

CRUNCHTONE

BLUES·POP·CRUNCH

OFF·1·2

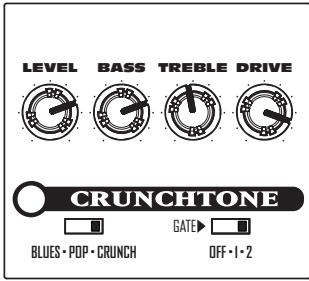

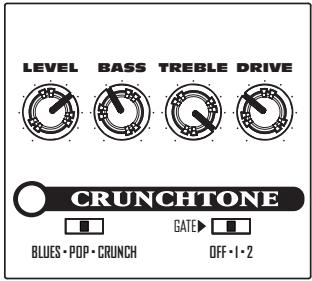

Texas Blues

Wenn du den Shuffle Blues aus Texas magst, stehst du auf diesen Sound - und umgekehrt.

Englandladstgruben

Ach, was können diese leicht scheppernden Pop-Akkorde doch herrlich sein.

Turm hoch elf

Hiermit erzielst du genügod Verzerrung für fette und vor allem lang gehaltene Einzelnotensoli.

Crunchtone-Pilotenhandbuch

Lasse dich jetzt sofort unter www.line6.com/register registrieren oder fülle die beiliegende Registierungskarte aus und schicke sie uns zu. Wenn du registriert bist, konnen wir eventuelle Problemechneller offen und dich automatisch über Neuerungen, Upgrades und andere Aspekte informieren.Vielen Dank für die Muhe und...viel Spaß und Erfolg mit deriner Musik!

Line 6, Inc. (im folgenden kurz "Line 6"), garantiert, dass seine Produkte, sofern sie bei einem anerkannten Line 6-Handler in den USA oder Kanada gekauft wurden, in einem Zeitraum von einem (1) Jahr ab dem Erstkauf weder materielle Schäden aufweisen, noch irgendwelcher Reparaten bedürfen. Anwender in anderen Ländern erkundigen sich bile bei ihrem Handler nach den örtlichen Garantiebestimmungen.

Während der Garantieperiode kann Line 6 nach eigenem Ermessen entscheiden, ein defektes Produkt entweder zu reparieren oder zu ersetzen.

Line 6 hat ausrücklich das Recht, zur Reparatur eingereichte Produkte zu aktualisieren und das Design bzw. ihre Funktionen zwecks Leistungsoptimierung ohne Vorankündigung zu ändern. Line 6 gehalt sich das Recht vor, im Rahmen der Garantiebestimmungen auch gelechaute Komponenten usw. einzubauen.

These Garantie gilt nur für den Erstkäufig, der das Gerät bei einem anerkannten Handlender gkauf hat. Die Garantie kann noch auf einen Zweitläufig übertragen werden, sofern der Zweitlauf innerhalb der Garantiefrist erfolgt und Line 6 folgende Dinge zugestellt besteht: (i) alle Registrierungsinformationen (siehe die Registrierungskarte) des neuen Eigentümers, (ii) einen Beleg für die rechtmäßige Übernahme, der innerhalb von drei Big (30) Tagen ausgestellt wird, (iii) eine Fotokopie der Rechnung für den Erstkauf. Line 6 entscheidet allein, ob die Übertragung der Garantie akzeptiert wird.

Außer dieser Garantie unterliegt这点 Gerät keinen anderen Garantiebestimmungen. Hiermit untersagt Line 6 Drittpersonen, davon Handler und Außendienstmitarbeiter, im Name der Firma Line 6 eine Haftung zu übernehmen oder eine Garantie zu geben.

Garantiebestimmungen

Line 6 behält sich das Recht vor, einen Beleg für den rechtmaßigen Erwerb zu verlangen. Dafür hat der Kunde dann eine Kopie der von Handl ergestellten und mit Datum versehenen Rechnung bzw. einen Kassenzettel vorzulegen.

Reparaturen im Rahmen der Garantiebestimmungen dürfen ausschließlich im Line 6-Werk oder von einer anerkannten Kundendienstelle vorgenommen werden. Line 6 hat das Recht, Leistungen zurückzuweisen, für welche die Kundendienstelle keine ausdrückliche Genehmigung erhalten hat. Eingriffe und Modifikationen unbefugter Personen machen den Garantieanspruch hinfällig.

HAFTUNG UND EINSCHRÄNKUNG DER GARANTIEBESTIMMUNGEN

DIE OBEN ERWAHNTE GARANTIE IST DIE EINZIG GARANTIE, DIE LINE 6 SEINEN ENDKUNDEN GEWAHRT. SIE ERSETZ TALLENDEREN EVENTUELL GEGEBENEN GARANTIEN ALLE STILLSCHWEIGENDEN GARANTIEN, DARUNTER DIE GARANTIE DER VERKAUFLICHKEIT ODER ERFULLUNG IRGEND EINES SPEZIFISCHEN ZWECKS, SOFERN DIESE NICT IN DIESER GARANTIE ENTHALTEN SIND,WERDEN AUSDRUCKLICH AUSGESCHLOSSEN. NACH VERSTREICEN DER GARANTIEFRIST (1 Jahr) HAT LINE 6 KEINERLEI STILLSCHWEIGENE ODER AUSDRUCKLiche VERPFLICHTUNGEN MEHR GEGENUBER DEM ENDKUNDEN. LINE 6 HAFTET AUF KEINEN FALL FÜR ZULFALS- ODER FOLGESCHADEN, DIE SICH AUS EINEM DEFEKT ODER EINER GARANTIEFORDERUNG ERGEBEN KONNTEN, DARUNTER SCHADEN, DIE DER ANWENDER ERLEIDET BZW. VERDIENSTAUSFALL, GANZ GLEICH, OB ES SICH UM EINE STILLSCHWEIGENE ODER AUSDRUCKLiche FORDERUNG HANDELT LINE 6 UBERNIMMIT NiEMALS DIE RUCKERSTATTUNGVON AUSGABEN, FORDERUNGEN ODER GERICHTSKOSTEN, SELBST WENN DIESE AUF EINER DER OBIGEN BESTIMMUNGEN FUSSEN. Besteimme Staaten erkennen den Ausschluss bzw. die Einschränkung von Zufalls- oder Folgeschäden bzw. eine Beschrankung der Garantiefrist nicht an. Mithin gelten einige der obigen Bestimmungen eventuell nicht für dich. Diese Garantie gewährt dir genau definierte Rechte, während der Staat, in dem du wohnst, dire noch weitere Rechte und Ansprüche einräumen können. Jegenfalls gilt diese Garantie nur fur Produkte, die in den Vereinigten Staaten von Amerika oder Kanada gekauft werden. Line 6 haftet nicht für Schaden oder Verluste gleich welcher Art, die auf ein fahrlassiges oder absichtliches (Fehl)Verhalten des Spediteurs oder seiner Vertragspartner zurückzuführen sind. Transportschaden müssen vom Spediteur zurückerstatttem werden. Wende dich bei Bedarf also an jene Firma.

Kundendienst

Bevor du dich an den Line 6-Kundendienst wendest, solltest du dir theseis Handbuch noch einmal durchlesen, weil es sein konnte, dass es die Antwort auf seine Frage enthalt. Weitere nutzlicheInfos findest du im "Support"-Bereich der Line 6-Website (www.line6.com/support). Dort befindet sich u.a. ein FAQTRAQ-System, über welches du in der Regel am schnellsten eine Antwort auf seine Frage findest.

Sprichst du lieber mit einem menschlichen Wesen bei Line 6? Notiere die Seriennummer deines Gerätes sowie eine Kurzbeschreibung des Problems, damit du im Eifer des Gefechts nichts vergisst. Line 6-Anwender in den USA und Kanada erreichen uns unter folgender Nummer: [phone], zwischen 8 Uhr Morgens und 5 Uhr Nachmittags, Montags bis Freitag (Pazifikzeit). Anwender in anderen Ländern wenden sichitte an ihren Händler. Eine Übersicht der Line 6-Vertragshandler findest du unter www.line6.com.

Um Support der Fabrik zubekommen

Line 6 akzeptiert nur Produkte, für die zuvor eine Genehmigungsummer ("RA") beantragt wurde. Produkte, die ohne RA-Nummer bei uns eintreffen, werden postwendend auf seine Kosten zurückgeschickt. Anwender in den USA erreichen uns unter der Nummer [phone] (oder über das FAQ-System unter www.line6.com/support). Wir konnen dir dann sagen, ob du das Produkt zur Reparatur bei Line 6 einrechen musst oder wo die{nachste Kundendienstelle ist. Anwender in Europakontakten uns per E-Mail ([e-mail]) oder wenden sich an Line 6 UK unter der Nummer [phone]. Wenn du in keinem der genannten Länder wohnst, wende dichitte an den ortlichen Vertrieb. Wenn du keinen Handler in deiner Naze kennst, kannst du uns unter [phone] anrufen oder unter www.line6.com/support eine Listeder Vertragshandler abrufen.
