MODE D'EMPLOI CRUNCHTONE LINE 6

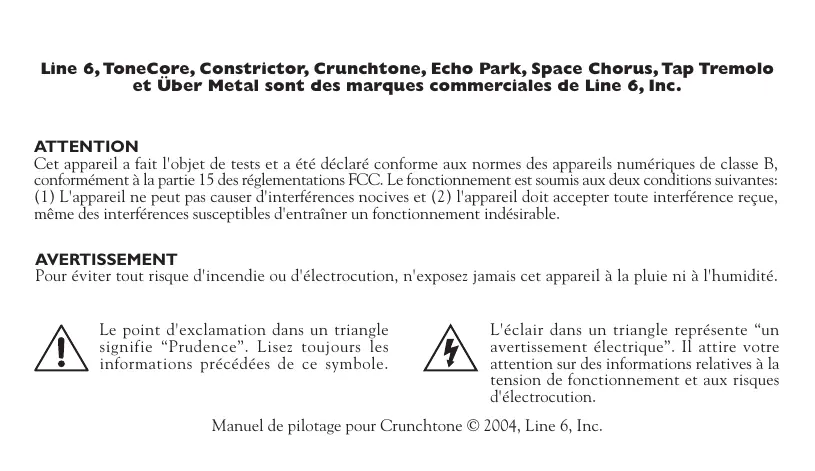

Line 6, ToneCore, Constrictor, Crunchtone, Echo Park, Space Chorus, Tap Tremolo et Über Metal sont des marques commerciales de Line 6, Inc. ATTENTION Cet appareil a fair l'objer de tests et a été déclaré conforme aux normes des appareils numériques de classe B, conformément à la partie 15 des réglementations FCC. Le fonctionnement est soumis aux deux conditions suivantes (1) L'appareil ne peut pas causer d'interférences nocives et (2) l'appareil doit accepter toute interférence reçue, même des interférences susceptibles d'entraîner un fonctionnement indésirable. AVERTISSEMENT Pour éviter tout risque d'incendie ou d'électrocution, n'exposez jamais cet appareil à la pluie ni à l'humidité. Le point d'exclamation dans un triangle L'éclair dans un triangle représente ‘un signifie “Prudence”. Lisez toujours Les avertissement électrique”. Il attire votre informations précédées de ce symbole attention sur des informations relatives à la tension de fonctionnement et aux risques d'électrocution. Manuel de pilotage pour Crunchtone © 2004, Line 6, Inc.

Lisez attentivement ces informations importantes liées à la sécurité. Conservez ce manuel en lieu sûr pour toute référence ultérieure. Avant d'utiliser votre ToneCore, lisez attentivement les consignes d'utilisation et de sécurité ci-dessous.

1. Respectez tous les avertissements imprimés sur la pédale et dans ce Manuel de pilotage ToneCore.

2. Branches l'adaptateur secteur en option à une prise de courant de 100-120V ou 200-240V 47-63H: (selon la tension d'utilisation figurant sur l'adaptateur secteur en oprion). 3. N'effectues aucune opération d'entretien autre que celles préconisées dns ce Manuel de pilotage ToneCore, Faites réparer ce produit s'il a subi un dommage, notamment + sile cordon d'alimentation ou sa fiche est endommagée + si du liquide ou des objets ont pénétré dans l'appareil + sice produi a été exposé à la pluie ou à de l'humidité; si l'appareil ne fonctionne pas normalement ou sise performances baissent de manière significative; si ce produit est tombé ou son boîtier est endlomma de sources de cha: jamais l'appareil à proximi comme des radiateurs, des poêles ou tout autre appareil produisant de la chaleur. ne jamais lisser d'objet ni de liquide pénétrer dans le boîtier de l'appareil. Ne placez et n'uiliez jamais ce produit à proximité d'eau. laprateur du secteur i vous ne compte pas l'utiliser pendant une période prolongée. Débranchez ausi l'adaptateur en ens d'orage. € produit avec un chiffon humide. les fixations/accesoires préconisés par le fabricant toujours le à haut volume peut provoquer une perte d'audition erfou des dommages irréversibles de l'ouie. Consomm oute avec modération.

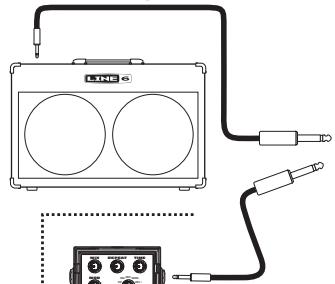

Manuel de pilotage pour Crunchtone Branchez la sortie de la ToneCore à votre ampli ou à une autre pédale. Branchez votre guitare avec un câble standard. Vous pouvez bien sûr sortie d’une autre pédale au lieu de la guitare.

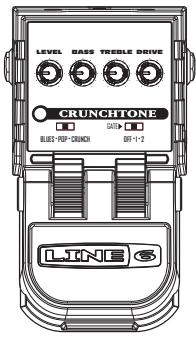

Connexions et témoin de mise sous tension Bienvenue! Et merci d'avoir choisi la pédale overdrive Line 6 Crunchtone comme compagnon. Témoin de mise sous tension/d'effet activé- coupé Le témoin de mise sous tension de la pédale ToneCore utilise deux couleurs pour indiquer l'érat de la pédale: «Témoin éteint — L'effet est contourné (coupé) + VERT - L'effet est utilisé (activé) *ROUGE (clignotant) — La pile doit être remplacée L'indication d'usure de la pile a la priorité sur toutes les autres Entrée (IN) C'est ici que tout commence. Servez-vous d'un câble de guitare standard pour y brancher votre guitare ou la sortie d’un autre effet pour le combiner à l'effet ToneCore. Comme pour la plupart des pédales, L'insertion d’une fiche dans cette entrée met la pédale ToneCore sous tension. Débranchez la fiche de cette entrée lorsque vous n’utilisez pas la pédale ToneCore. Sortie (OUT) Servez-vous d'un câble de guitare standard pour y bran- cher votre guitare ou la sortie d'un autre effet pour le combiner à l'effet. Prise d'alimentation Branchez un adaptateur Line 6 compatible ToneCore disponible en option comme le DC-L et vous n'aurez plus jamais besoin d’une pile OV! Commutateur au pied Actionnez-le pour activer ou couper le traitement Crunchtone

Manuel de pilotage pour Crunchtone

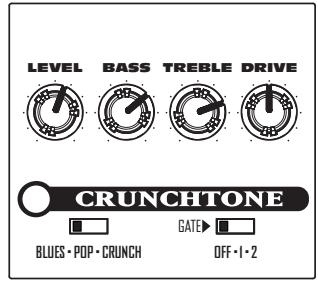

Level Cette commande règle le niveau de sortie. Un réglage élevé envoie plus de sauce à l'ampli ou l'effet alimenté par la pédale Crunchtone et produit un volume élevé. Avec un niveau très élevé, il risque d'y avoir plus de distorsion au niveau de l'ampli ou de la pédale de destination. Bass Accentuez le grave en tournant cette commande vers la droite et atténuez-le en la tournant vers la gauche La position “midi” ne change pas le son. Treble Comme la commande Bass mais pour l'aigu. La position: “mid?” conserve le son original Drive Cette commande détermine la quantité de distorsion créée par la pédale Crunchtone, Vous pouvez utiliser le sélecteur Gate pour supprimer Le bruit indésirable, surtout avec un réglage Drive élevé. Commandes Sélecteur de modèle Actionnez ce sélecteur pour reconfigurer Les circuits virruels du CrunchTone et bénéficier de trois “crus” différents: Blues produit une saturation cristalline, rapide, de style 6L6 pour jouer le blues. Pop est idéal si vous recherchez un aboiement pop rock Classe A des années 60. Crunch produit une saturation musclée, légèrement comprimée, ressemblant à celle issue d'une installation complète ampli/enceinte. Gate Of- Coupe le Gate. Gate 1 Un noise gate doux à souhait, avec auto-réglage en fonction de la commande Drive (cool, non?) Gate 2 - Un noise gate rapide et sans pardon. Idéal pour les accords meral agressif et l'érouffement des cordes avec la main.

Instructions pour le remplacement de la pile

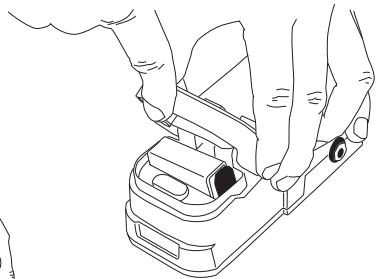

3) En serrant l’axe, soulevez

la pédale pour accéder au compartiment de la pile.

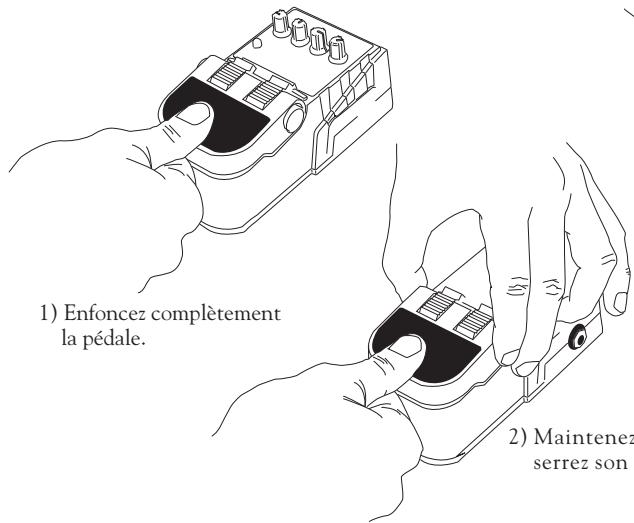

1) Enfoncez complètement

2) Maintenez la pédale enfoncée et

serrez son axe de part et d'autre

Instructions pour le remplacement de la pile Adaptateur secteur Brancher l'adaptateur Line 6 DC-1 disponible en option et vous n'aurez plus jamais besoin d'une pile 9V! Il est également compatible avec la plupart des pédales 9V DC. L'utilisation de l'adaptateur déconnecte la pile. ALIMENTATION Min Nominal Max Tension 6VDC 96VDC 16VDC Courant @9.6VDC 40mADC 60mADC 100mADC + @== = Consommation

Manuel de otage pour Crunchtone

O0OO 7 LOL men | ES: POPCRUNCH de2 dessus les réglages du sélecteur et des commandes pour vos sons favoris.

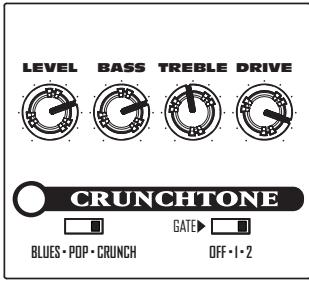

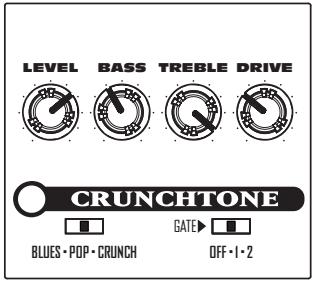

Dm | de2 Texas Blues Essayez ce réglage quand vous concoctez un blues avec un shuffle à l'accent texan. Accent britannique Nous aimons ce réglage pour de beaux accords pop percutants. Saturation à la pelle Avec ce réglage, vous frisez l'over- dose d'overdrive: idéal pour épaissir Les lignes constituées d'une longue note maintenue.

Manuel de pilotage pour Crunchtone Veuillez enregistrer maintenant votre achat sur le site wwwlineé.com/register. Ou remplissez et renvoyez-nous la carte d'enregistrement incluse. Le renvoi de la carte d'enregistrement nous permet d'accélérer la résolution d'un problème et de vous tenir au courant des dernières innovations, mises à jour ou de vous donner d'autres infos. Merci d'avance pour l'enregistrement de votre acquisition et bonne chance pour votre musique! Line 6, Inc. (appelé ci-après “Line 6”) garantit que votre nouveau produit Line 6, pour autant qu'il ait été acquis auprès d'un revendeur Line 6 agréé aux USA ou au Canada, ne pourra présenter le moindre défaut matériel et de fabrication durant une période d'un (1) an à partir de la date de l'achat original. Les acquéreurs résidant ailleurs qu'aux Etats-Unis ou au Canada peuvent s'adresser à leur revendeur Line 6 pour en savoir plus sur les conditions de garantie locales. Durant la période de garantie, Line 6 se réserve le droit, après examen de l'appareil de le réparer ou de le remplacer si Line 6 a pu établir qu'il était défectueux. Line 6 se réserve expressément le droit de mettre à jour les appareils donnés en réparation et d'en optimiser le design ou le fonctionnement et ce, sans avertissement préalable. Line 6 se réserve le droit d'utiliser des pièces et des assemblages de récupération pour effectuer les réparations couvertes par la garantie. Cette garantie n'est valable que pour l'acquéreur de première main qui a acheté le produit chez un revendeur agréé. Cette garantie peut toutefois s'étendre à l'acquéreur de seconde main à condition que la transaction de seconde main ai lieu avant expiration de la garantie et que le second acquéreur renvoie les données suivantes à Line 6: (i toutes les informations du formulaire “Warranty Registration” (reprises sur la carte d'enregistrement), (i) une preuve univoque du changement de propriétaire dans les 30 jours suivant la transaction et (ii) une photocopie de la facture originale. Line 6 se réserve le droit exclusif d'accepter ou de refuser l'extension de la garantie au second acquéreur. Ceci est votre unique garantie. Line 6 n'autorise aucun tiers, y compris des revendeurs ou des représentants commerciaux, à endosser la moindre responsabilité ou à faire des promesses de quelque nature que ce soit au nom de Line 6.

Conditions de garantie Line 6 se réserve le droit d'exiger une preuve de la date d'acquisition sous forme de copie datée de la facture originale du revendeur ou d'un ticket de caisse daté. Les entretiens et réparations des produits Line 6 doivent être réalisés exclusivement à l'usine Line 6 ou dans un centre de service après-vente agréé par Line 6. Line 6 se réserve le droit d'exiger une demande d'autorisation de réparation préalable aux centres de service après-vente. Toute intervention ou modification effectuée par une personne non agréée annule la garantie. RESPONSABILITÉ ET LIMITES DES CONDITIONS DE GARANTIE LA GARANTIE DÉCRITE CI-DESSUS EST LA SEULE GARANTIE OFFERTE PAR LINE 6 À SES CLIENTS. ELLE REMPLACE TOUTES LES AUTRES GARANTIES ÉVENTUELLEMENT DISPENSÉES TOUTES LES GARANTIES TACITES, DONT LA GARANTIE DE COMMERCIALISATION ET D'ADÉQUATION À UNE FIN SPÉCIFIQUE, OUTREPASSANT LES CLAUSES SPÉCIFIQUES DE LA PRÉSENTE GARANTIE SONT EXPLICITEMENT EXCLUES APRÈS ÉCOULEMENT DU DÉLAI DE GARANTIE (| AN).LINE 6 N'A PLUS LA MOINDRE OBLIGATION.TACITE OU EXPLICITE, ENVERS LE CLIENT. LINE 6 DÉCLINE TOUTE RESPONSABILITÉ POUR DES DOMMAGES PARTICULIERS ACCIDENTELS OU INDUITS, SUBIS PAR L'ACHETEUR OÙ TOUT TIERS, NOTAMMENT DES DOMMAGES ENTRAÎNÉS PAR UN MANQUE À GAGNER OÙ LIÉS À L'UTILISATION OÙ AUX PERFORMANCES DU PRODUIT INDÉPENDAMMENT DE LA NATURE CONTRACTUELLE OÙ DÉLICTUELLE DE L'UTILISATION. LINE 6 NE PEUT ETRE TENU RESPONSABLE POUR DES FRAIS, RÉCLAMATIONS OÙ POURSUITES PROVOQUÉS PAR OU DÉCOULANT D'UN DES POINTS CI-DESSUS. Certains états ne reconnaissent pas l'exclusion ou la limiation des dommages accidentels ou induits ou, encore, la imitation de la période de garantie. Certaines causes de imitation ou d'exclusion peuvent donc ne pas être d'application dans votre cas. Cet garantie vous donne des droits légaux spéciiques et l'état dans lequel vous résidez peut vous en concéder d'autres. Cette garantie ne concerne que les produits qui ont été achetés aux États- Unis d'Amérique ou au Canada. Line 6 ne peut être tenu responsable pour des dommages ou des pertes de quelque nature que ce soit causé(e)s par k négligence ou la maheilance du transporteur ou de ses partenaires contractuels. Le remboursement des pertes ou dommages subis au cours du transport incombe au transporteur. Contactez-e si nécessaire

Service après-vente Avant de faire appel au service après-vente Line 6, relisez ce manuel car il peut contenir la réponse à votre problème. Vous trouverez en outre d'autres informations utiles sur le site Line 6, sous www.line6.com/support. Le système de base de données/FAQTRAQ constitue souvent la façon la plus simple et la plus rapide d'obtenir une réponse à une question donnée. Si vous préférez un contact humain, appelez l'équipe du service après-vente Line 6. Avant de décrocher, préparez cependant votre numéro de série et notez soigneusement toutes les questions que vous souhaitez poser afin de ne rien oublier. Les utilisateurs résidant aux USA ou au Canada peuvent joindre Line 6 au numéro suivant: (818) 575-3600, entre 8 et 17 heures, du lundi au vendredi (heure de la côte ouest). Les utilisateurs des autres pays peuvent contacter leur distributeur. Vous trouverez la liste des distributeurs Line 6 sur le site www.lineé.com. Pour obtenir une aide de l'usine: Vous devez obtenir un numéro d'autorisation de retour ou “return authorization” (RA) avant de renvoyer quoi que ce soit à Line 6 pour réparation ou entretien. Les produits qui nous parviennent sans numéro RA sont renvoyés par retour de courrier à vos frais. Si vous habirez aux Etats-Unis signalez Le problème via le site wwwline6.com/support ou appelez Le (818) 575-3600 et nous vous aiderons à trouver Le meilleur moyen pour réparer votre produit, que ce soit en l'envoyant à Line 6 ou en contactant un centre de service après-vente agréé. Si vous résidez en Europe, envoyez un courriel à euroinfo@lineé.com ou contactez Line 6 UK en appelant le +44 (0)178 882 1600. Si vous résidez ailleurs que dans ces zones, veuillez contacter votre distributeur. Si vous ne savez pas qui est votre distributeur, appelez-nous au (818) 573-3600 ou utilisez la fonction de localisation des distributeurs du site wwline6.com/support.
