XD-V30 - Système de microphone sans fil LINE 6 - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Micro sans fil numérique
Caractéristiques techniques principales	Technologie numérique 2,4 GHz, bande passante de 20 Hz à 20 kHz, latence ultra-faible
Alimentation électrique	Fonctionne avec 2 piles AA
Dimensions approximatives	Dimensions du récepteur : 19 x 12 x 4 cm
Poids	Poids du récepteur : 0,5 kg, poids du microphone : 0,2 kg
Compatibilités	Compatible avec la plupart des systèmes audio et des amplificateurs
Type de batterie	Piles alcalines AA
Tension	1,5 V par pile
Puissance	Portée de transmission jusqu'à 100 mètres en champ libre
Fonctions principales	Réglage du volume, sélection de canal, indicateur de batterie faible
Entretien et nettoyage	Nettoyer le microphone avec un chiffon doux, éviter l'exposition à l'humidité
Pièces détachées et réparabilité	Disponibilité de pièces de rechange pour le microphone et le récepteur
Sécurité	Ne pas utiliser en milieu humide, respecter les instructions d'utilisation
Informations générales utiles	Idéal pour les performances en direct, les présentations et les répétitions

FOIRE AUX QUESTIONS - XD-V30 LINE 6

Comment réinitialiser le LINE 6 XD-V30 aux paramètres d'usine ?

Pour réinitialiser le LINE 6 XD-V30, éteignez l'appareil, puis maintenez enfoncé le bouton 'Setup' tout en le rallumant. Continuez à maintenir le bouton jusqu'à ce que l'écran affiche 'Reset'.

Pourquoi le son est-il distordu ou de mauvaise qualité ?

Vérifiez le niveau du volume sur l'émetteur et le récepteur. Assurez-vous également que les piles de l'émetteur sont suffisamment chargées et qu'il n'y a pas d'interférences radio.

Comment changer la fréquence sur le LINE 6 XD-V30 ?

Appuyez sur le bouton 'Setup', puis utilisez les flèches pour naviguer jusqu'à 'Frequency'. Sélectionnez la fréquence souhaitée et appuyez sur 'Enter' pour valider.

Le récepteur ne reçoit pas de signal, que faire ?

Assurez-vous que l'émetteur est allumé et que les piles sont chargées. Vérifiez également que le récepteur est correctement connecté à votre système audio et que la portée n'est pas limitée par des obstacles.

Comment prolonger la durée de vie des piles de l'émetteur ?

Pour prolonger la durée de vie des piles, éteignez l'émetteur lorsqu'il n'est pas utilisé et utilisez des piles rechargeables de haute qualité.

Le microphone ne fonctionne pas, que faire ?

Vérifiez que le microphone est correctement branché à l'émetteur et que l'émetteur est allumé. Testez également le microphone avec un autre émetteur pour voir si le problème persiste.

Comment mettre à jour le firmware du LINE 6 XD-V30 ?

Téléchargez le dernier firmware depuis le site de LINE 6, puis suivez les instructions fournies pour mettre à jour via USB.

Y a-t-il des réglages de tonalité disponibles sur le LINE 6 XD-V30 ?

Oui, le LINE 6 XD-V30 propose des réglages de tonalité accessibles via le menu 'Setup'. Vous pouvez ajuster la tonalité selon vos préférences.

Comment savoir si le LINE 6 XD-V30 est en mode silencieux ?

L'écran affichera un symbole de 'mute' lorsque l'appareil est en mode silencieux. Pour désactiver ce mode, appuyez sur le bouton 'Mute'.

Quelle est la portée maximale du LINE 6 XD-V30 ?

La portée maximale du LINE 6 XD-V30 est d'environ 90 mètres en champ libre, mais cela peut varier en fonction des obstacles et des interférences.

MODE D'EMPLOI XD-V30 LINE 6

AVERTISSEMENT: Pour minimiser les risques d'incendie et d'électrocution, ne retirez jamais aucune vis. Ce produit ne contient aucune pièce pouvant être réparée par l'utilisateur. Confiez toute réparation à un technicien qualifié.

AVERTISSEMENT: Pour éviter tout risque d'incendie ou d'électrocution, n'exposez jamais ce produit à la pluie ou à l'humidité.

CERTIFICATION

Ce dispositif est conforme à la Partie 15 de la réglementation FCC. Son fonctionnement est soumis aux deux conditions suivantes: (1) l'appareil ne peut pas causer d'interférences nocives et (2) l'appareil doit accepter toute interférence reçue, même des interférences susceptibles d'entraîner un fonctionnement indésirable.

REMARQUE: Cet appareil a fait l'objet de tests et a été déclaré conforme aux normes des appareils numériques de classe B, conformément à la partie 15 de la réglementation FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nocives dans une installation résidentielle. Ce matériel génère, utilise et peut émettre de l'énergie sous forme de fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut générer des interférences nocives pour les communications radio. Il est cependant impossible de garantir qu'il n'y aura pas d'interférences au sein d'une installation particulière. Si ce matériel interfère avec la réception radio ou télévisuelle, ce qui peut être déterminé en mettant le matériel sous puis hors tension, l'utilisateur est invité à essayer de supprimer ces interférences en prenant une ou plusieurs des mesures suivantes:

• Réorientez ou déplacez l'antenne de réception.
• Augmentez la distance séparant le matériel du récepteur.
• Branchez le matériel à une prise dépendant d'un autre circuit que celui auquel le récepteur est branché.
• Demandez de l'aide au revendeur ou à un technicien radio/TV expérimenté.

Cet appareil numerique de la classe B est conforme à la norme NMB-003du Canada.

- Lisez ces instructions.

- Conservez ces instructions.

• Tenez compte de tous les avertissements.

- Suivez toutes les instructions.

- N'utilisez pas cet appareil à proximité d'eau.

- Nettoyez uniquement l'appareil avec un chiffon propre et sec.

- Ne bloquez pas les orifices de ventilation. Installez l'appareil conformément aux instructions du fabricant.

- Installez-le à l'écart de toute source de chaleur, telle que des radiateurs, convecteurs, poêles ou autres appareils (y compris les amplificateurs) qui produisent de la chaleur.

- Cet appareil doit être branché à une prise secteur dotée d'un branchement à la terre.

- Ne supprimez jamais la protection offerte par la fiche polarisée ou la fiche de terre. Une fiche polarisée est munie de deux lames dont une est plus large que l'autre. Une fiche avec terre est munie de deux lames ou broches ainsi que d'une troisième broche. La lame la plus large ou la troisième broche assurent votre sécurité. Si la fiche fournie ne peut pas être insérée dans la prise murale, demandez à un électricien de remplacer la prise.

- Installez le cordon d'alimentation en veillant à ce qu'il ne se trouve pas dans le chemin et à ce qu'aucun objet ne le coince, notamment à proximité des fiches, des prises de courant et du point de sortie de l'appareil.

- Utilisez uniquement des fixations/accessoires recommandés par le fabricant.

- Utilisez exclusivement un chariot, support, pied, une table ou une fixation recommandé(e) par le fabricant ou vendu avec l'appareil. Si l'appareil est installé sur un chariot, déplacez ce dernier avec précaution pour éviter qu'il ne se renverse et ne cause des blessures.

- S'il y a risque d'orage ou si vous ne comptez pas utiliser l'appareil pendant une période prolongée, débranchez-le du secteur.

- Confiez tout travail de réparation à un technicien qualifié uniquement. Faites réparer l'appareil s'il est endommagé: notamment si son câble ou sa fiche d'alimentation est endommagée, si du liquide ou des objets ont pénétré à l'intérieur du boîtier, si l'appareil a été exposé à la pluie ou à l'humidité, s'il est tombé ou s'il ne fonctionne pas normalement.

- Veillez à ne jamais exposer l'appareil à des gouttes d'eau ou des éclaboussures. Ne déposez aucun objet contenant un liquide (un vase, par exemple) sur l'appareil.

- AVERTISSEMENT: Afin de réduire les risques d'incendie et d'électrocution, n'exposez pas cet appareil à la pluie ou à l'humidité.

- Le coupleur du produit sert de dispositif de déconnexion. Ce dernier doit être actionnable à tout instant.

- Branchez le produit uniquement à une prise secteur du type suivant: CA 100/120V ou 220/240V 50/60Hz (selon la tension d'utilisation figurant sur l'adaptateur secteur fourni).

- Une écoute prolongée à volume élevé peut provoquer une perte d'audition et/ou des dommages irréversibles de l'ouïe. Consommez toujours les décibels avec modération.

- Faites réparer ce produit s'il a subi un dommage, notamment:

- si le cordon d'alimentation ou sa fiche est endommagé(e).

- si du liquide a été renversé ou si des objets sont tombés dans l'appareil.

- si l'appareil a été exposé à la pluie ou à l'humidité.

- si ce produit est tombé ou si son boîtier est endommagé.

- si l'appareil ne fonctionne pas normalement ou si ses performances baissent de manière significative.

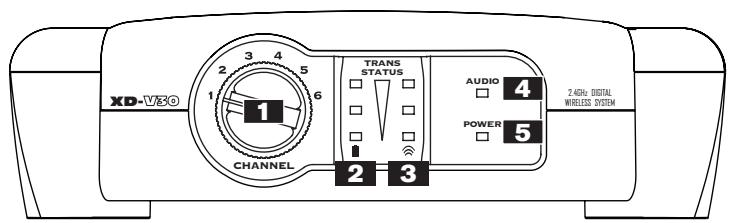

UTILISATION DU RÉCEPTEUR RXT06

XD-V30 1 2 3 4 5 6 CHANNEL TRANS STATUS AUDIO 4 POWER 5 2 3 2.4GHz: DIGITAL WIRELESS SYSTEM

UNBALANCED OUT BAL OUT+ EXTOS RECEIVER 6 7 8 9VDC 200kA

I. Commande CHANNEL - Utilisez la commande pour choisir le canal de réception. Le système ne fonctionne que lorsque le RXT06 et l'émetteur (THH06 ou TBP06) utilisent le même canal.

2. Témoins du niveau de charge des piles

• 3 verts = Charge complète
• 2 verts = Charge élevée
  • 1 vert = Charge bonne
• 1 rouge = Charge faible
• Rouge clignotant = Charge très faible

3. Témoins de niveau du signal de l'émetteur

• 3 témoins verts = Signal excellent
• 2 témoins verts = Signal OK, légère interférence possible
• 1 témoin vert = Signal minimum, interférence importante possible
• Aucun témoin = Pas de signal, pas d'interférence
• 1 témoin rouge = Pas de signal, légère interférence
• 2 témoins rouge = Pas de signal, interférence plus sensible

• 3 témoins rouge = Pas de signal, interférence importante

• Témoin audio - Témoin vert: = Signal audio

• Témoin d'alimentation - Témoin bleu = Sous tension

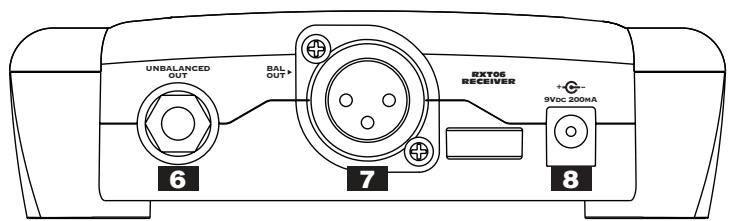

• Sortie asymétrique - Utilisez un câble audio 1/4" standard pour la relier à une entrée de micro asymétrique lorsqu'il n'y a pas de prise XLR symétrique.
• Sortie symétrique - (Préférée) Servez-vous d'un câble standard XLR pour brancher cette sortie à une entrée XLR symétrique.
• Alimentation - Pour mettre le récepteur sous tension, branchez l'adaptateur DC-1g à la prise 9V DC du récepteur.

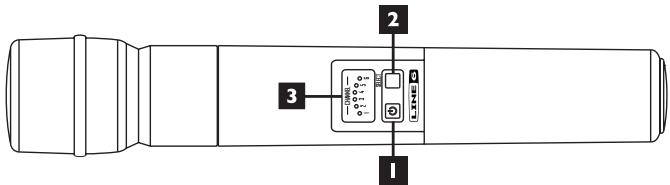

UTILISATION DU MICROPHONE THH06

1 2 3

I. Bouton de mise sous tension - Appuyez brièvement pour mettre l'appareil sous tension. Maintenez-le enfoncé pendant 2 secondes pour couper.
2. Sélection de canal - Réglez le microphone THH06 sur le même canal que celui du récepteur RXT06. Appuyez brièvement pour choisir un canal (1\~6).
3. Témoins des canaux - Ils s'allument en bleu pour indiquer le canal de transmission du THH06. Le témoin du canal 6 s'allume en rouge pour indiquer une faible charge des piles. S'il clignote en rouge, il est temps de remplacer les piles.

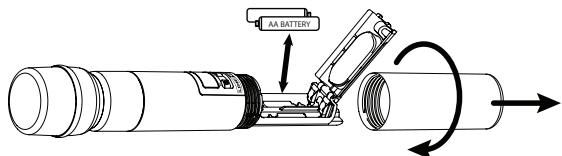

Installation/changement des piles

Le THH06 utilise deux piles LR6 (AA). Pour installer ou remplacer les piles, dévissez la base du micro dans le sens inverse des aiguilles d'une montre, puis ouvrez le couvercle de protection des piles. Observez les polarités lors de l'installation. REMARQUE : Veillez à ne pas trop serrer.

Utiliser le verrouillage

Le commutateur de verrouillage se trouve derrière le compartiment à piles montré plus haut. A la livraison, le micro n'est pas verrouillé. Vous pouvez donc effectuer tous les réglages requis. Une fois les réglages en place, il serait une bonne idée d'activer le verrou.

Lorsque le commutateur se trouve à gauche, les réglages sont accessibles. Dans ce mode, vous pouvez allumer/couper le micro et choisir un autre canal.

Après avoir choisi le canal, glissez le commutateur à droite pour empêcher tout changement. Ce faisant, vous évitez toute modification accidentelle des réglages et la coupure du microphone.

Pour couper le microphone lorsque le THH06 est verrouillé, vous devez dévisser le socle du micro et glisser le commutateur de verrouillage vers la droite. Une fois le micro déverrouillé, maintenez le bouton de mise sous tension enfoncé pendant 2 secondes.

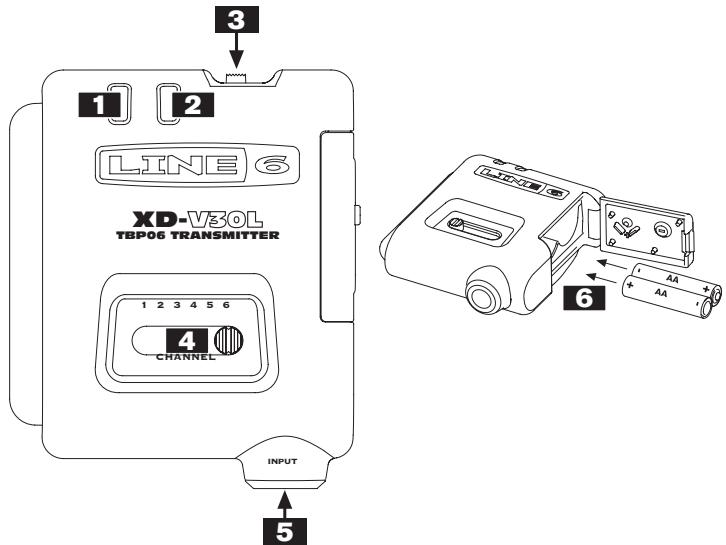

UTILISATION DE L'ÉMETTEUR TBP06

3 1 2 LINE 6 XD-V30L TBPO6 TRANSMITTER 1 2 3 4 5 6 CHANNEL 6 INPUT 5

I. Témoin audio - Témoin vert= Signal audio

1. Témoin de pile

2. Témoin bleu constant = Charge complète

3. Témoin rouge constant = Charge faible

4. Témoin rouge clignotant = Charge très faible

5. Témoin de mise sous tension - Témoin rouge clignotant = Charge très faible

6. Sélecteur CHANNEL - Réglez le microphone TBP06 sur le même canal que celui du récepteur RXT06.

7. Entrée - Branchez-y la fiche 1/4" TRS du LM-44.

Installation et positionnement du micro: Utilisez le clip fourni pour attacher le microphone lavalier au vêtement puis dirigez-le vers la source sonore. Evitez cependant les endroits à proximité d'une source pouvant générer des bruits mécaniques, telle une fermeture éclair, un poche intérieure etc.

1. Installation des piles - Ouvrez le couvercle pour accéder au compartiment des piles. La face intérieure du couvercle du compartiment à piles indique l'orientation correcte des piles. Utilisez uniquement des piles alcalines non rechargeables.

ENREGISTREMENT ET ACCÈS GRATUIT AUX NOUVEAUTÉS

Le Relay™ G30 est fourni avec une carte déjà affranchie que nous vous invitons à nous renvoyer pour enregistrer votre achat. Il est très important de remplir cette carte et de la poster. Vous pouvez cependant aussi vous enregistrer sur notre site www.line6.com/register. D'une part, votre produit est couvert par la garantie au cas où vous auriez un problème. D'autre part, l'enregistrement vous donne accès à des concours, des offres spéciales etc..

WWW.LINE6.com/MANUALS

Choisissez "XD-V30" dans la section des modes d'emploi de notre site pour télécharger le mode d'emploi complémentaire, décrivant en détail toutes les caractéristiques de votre XD-V30
